ナカミチのPA-202のメンテナンス記録です。
運良く当方に流れ着いたので、メンテナンスして、ナカミチファンへお届けしたいと思います。
はじめに
PA-202は、比較的小柄で、１０Aの消費電力で使いやすいパワーアンプです。
大きなサブウーファを鳴らさなければ、十分なパワーを発揮し、そのスケールを超えた音量と、音質をもたらしてくれます。
３０年も前のもので、程度の良いものは少ないのが残念ですが、このアンプの基板はとても状態の良いものでした。
外観メンテナンス
エンブレムが曇っていますが、地道な磨き上をしてみました。
多少傷は残りましたが、清潔感は出せたのではないでしょうか。
ターミナル
ターミナルは状態が良かったです。
少しの手入れと、端子ネジの交換で、見違えりました。

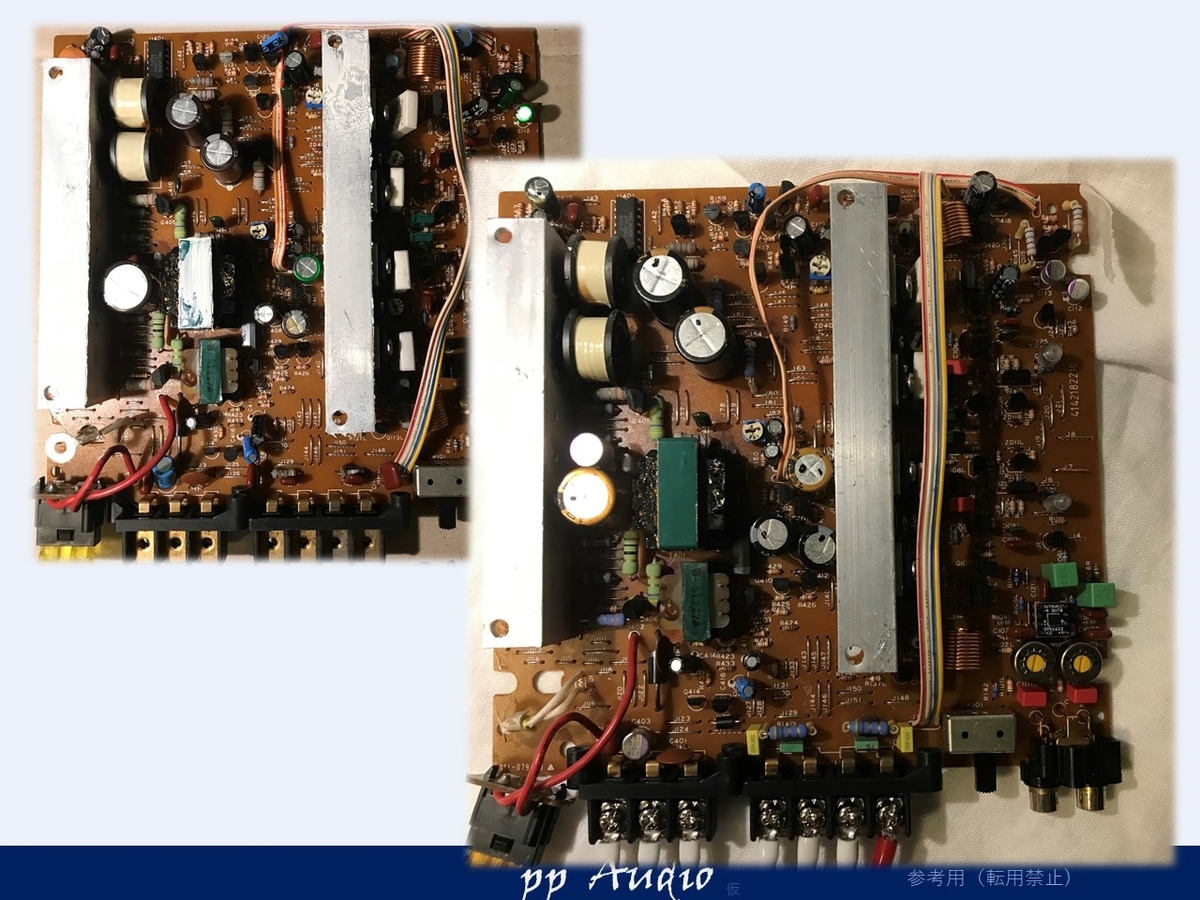

基板状態
- 大型コイルの採用（PA-302用）
一回り大きなフィルタです。インダクタ容量は同じで、線材が少し太く
なっており、耐電流が増えます。 - 電源電解コンデンサグレードアップ
一部オーディオグレードを使用してみました。
もちろんリップル特性で状態確認済みです。 - 高調波対策
チップセラコンや、OpAmpのパスコン追加処理 - カップリングコンデンサ交換
PA-202Sで使用しているフィルムに。 - OpAmp電源
PA-302用のTrを採用。電圧もツェナー交換で、約３６Vに調整。 - 大型Vr
大型のゲイン調整ボリューム採用 - ｆ特微調整
高域のコンデンサの誤差で生じる特性を、マッチングさせ、左右の差を小さくしました。
電源特性測定
電源の状態を測定で検証します。

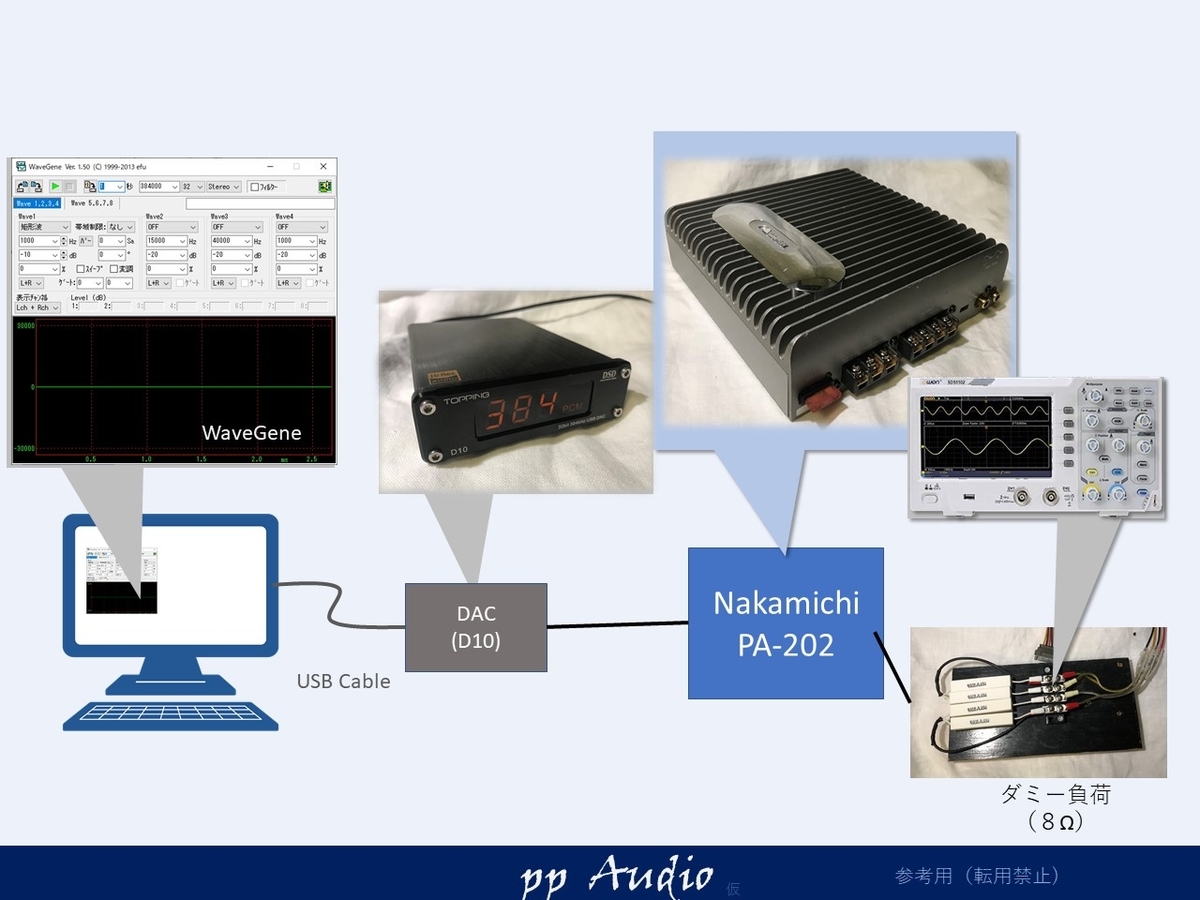

測定環境
いつもの測定環境です。

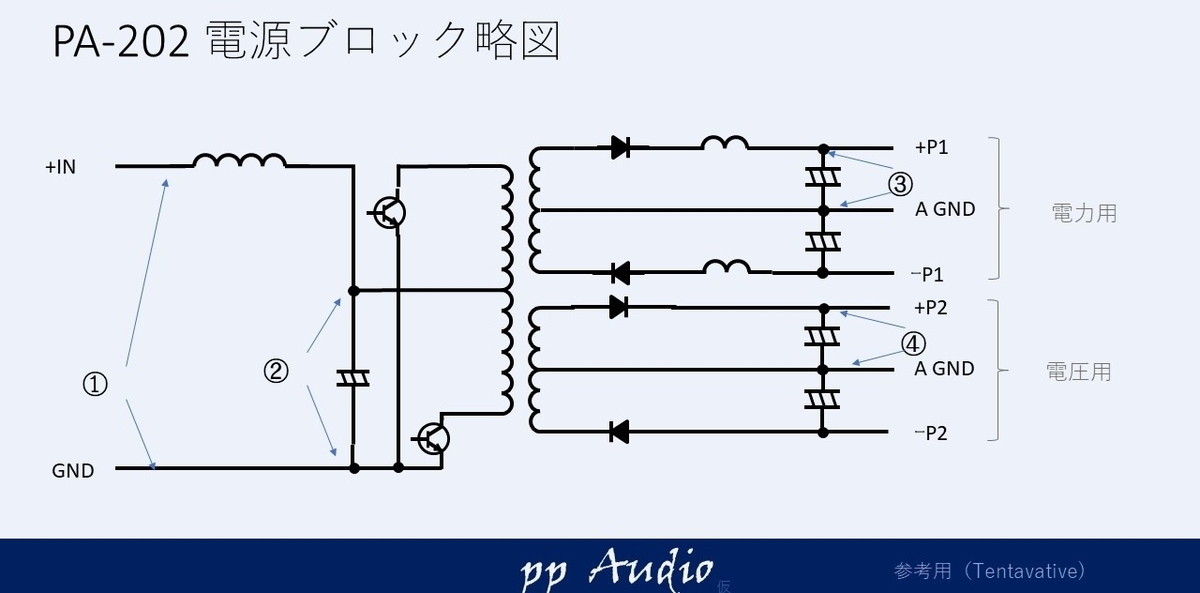

ナカミチの電源のブロック図は、ほぼ、共通です。念の為、記載します。

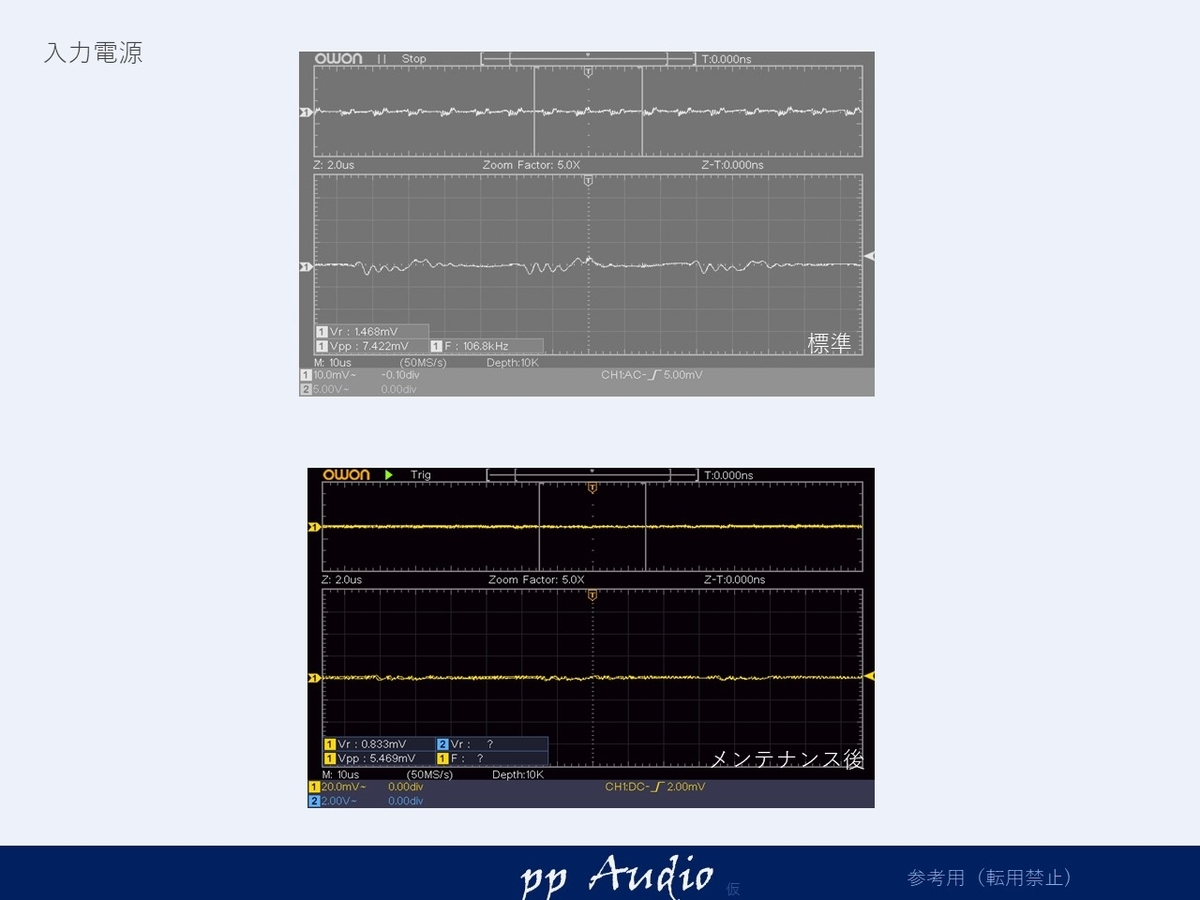

入力（端子間ノイズ）
一般的には疎かになりやすい、電源へのノイズ放射が確認できます。
良好です。

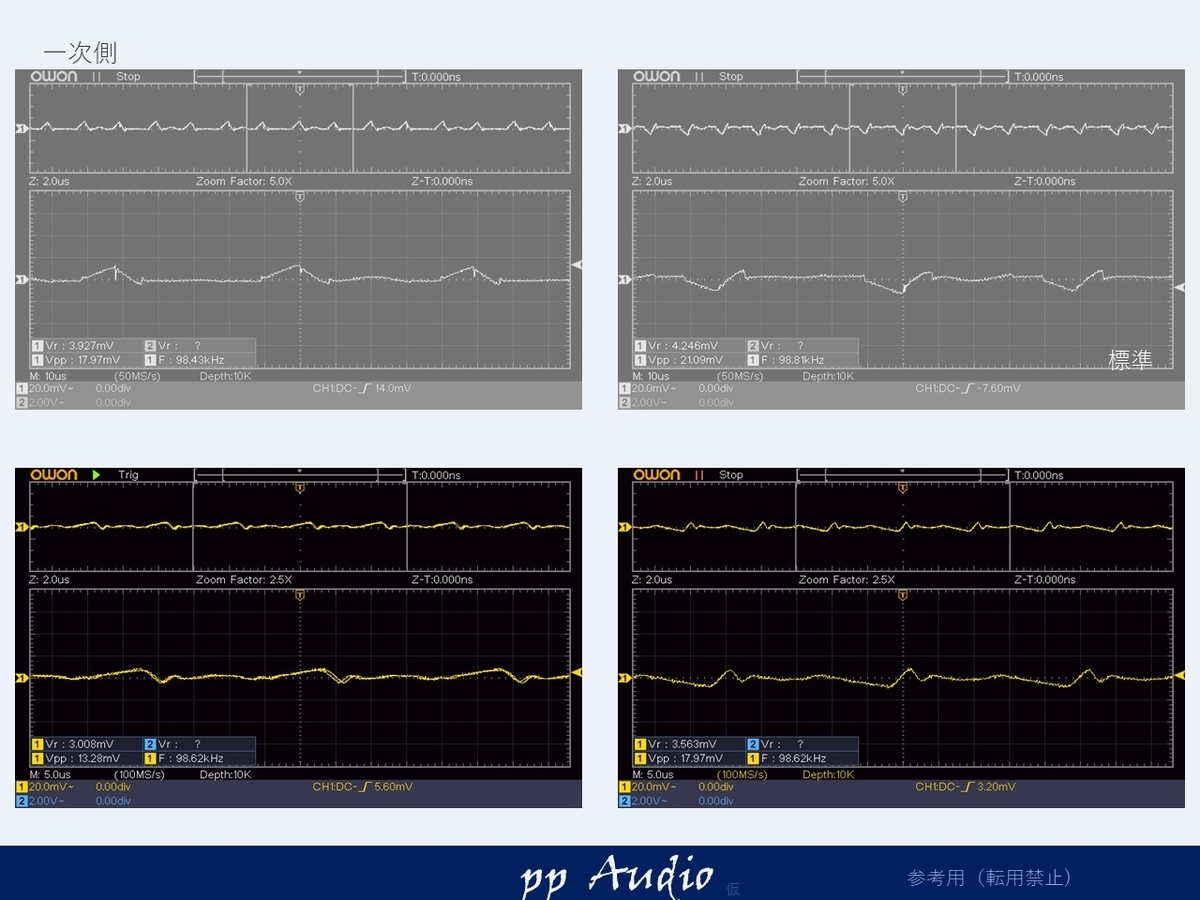

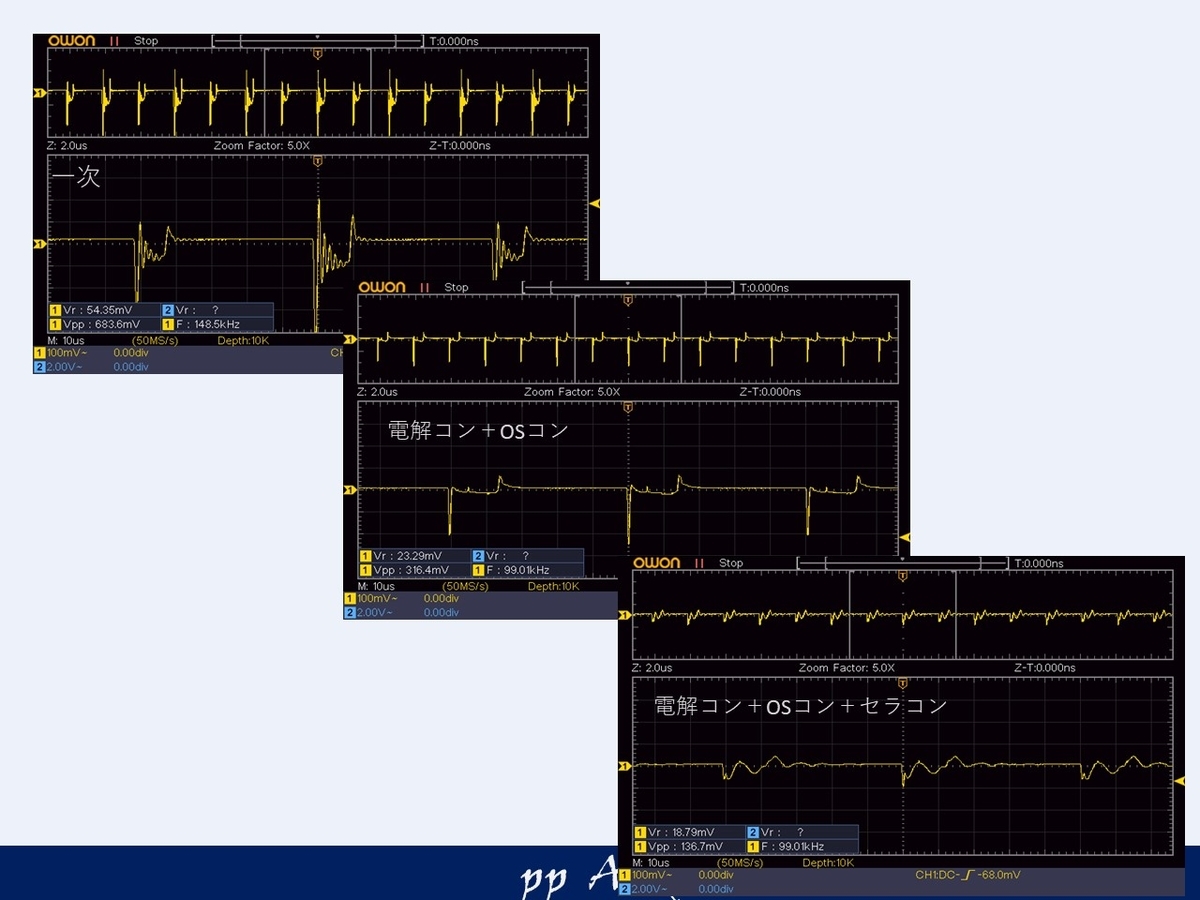

一次
一次側はスイッチングのスパイクがどうしてもありますが、きっちり抑えてみたいと思います。
リップル量もさることながら高調波もきっちり抑えています。

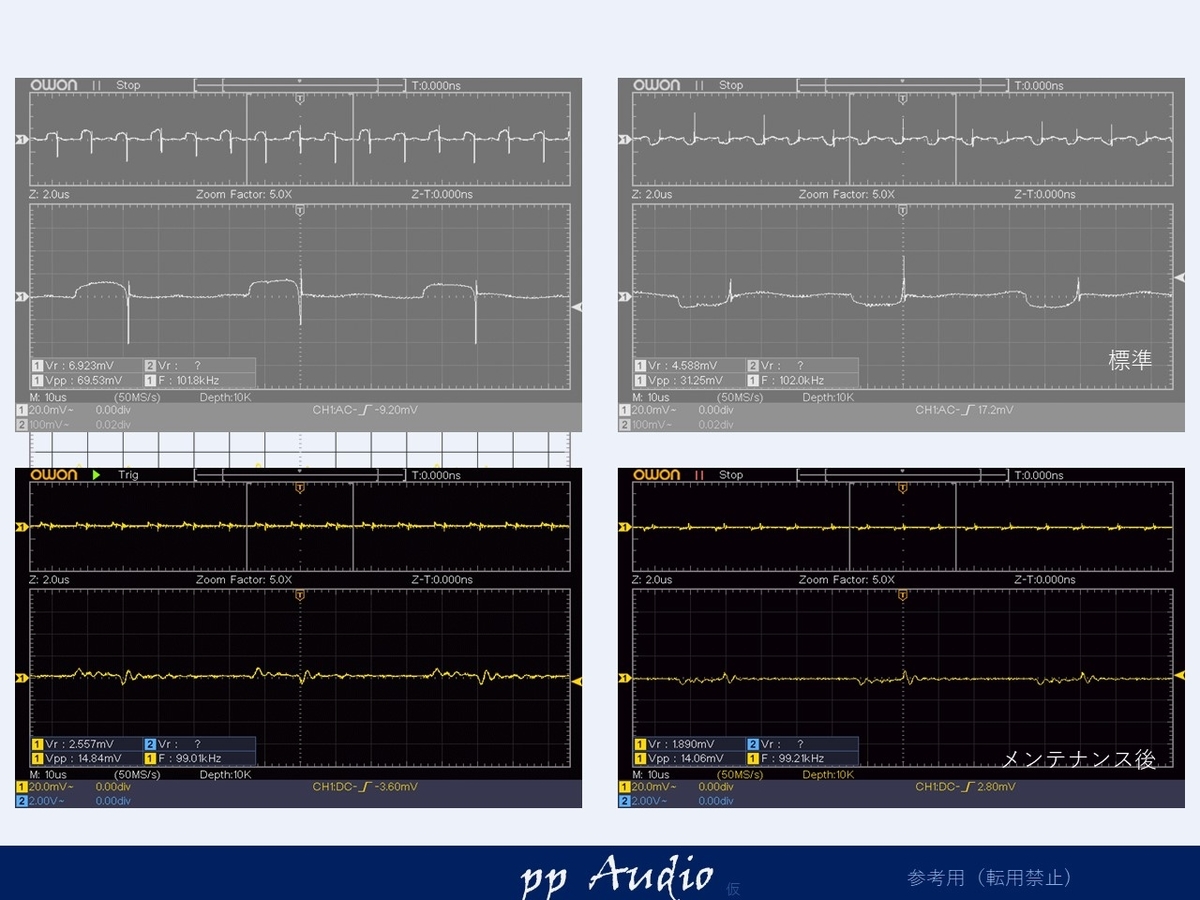

二次（電力）
フィルタが入っているので、あまり神経質になることはありませんが
大きな揺れをおさえつつ、スパイクを抑えることができました。
二次（電圧）
スパイクがきついのですが、
きっちり抑えることができています。

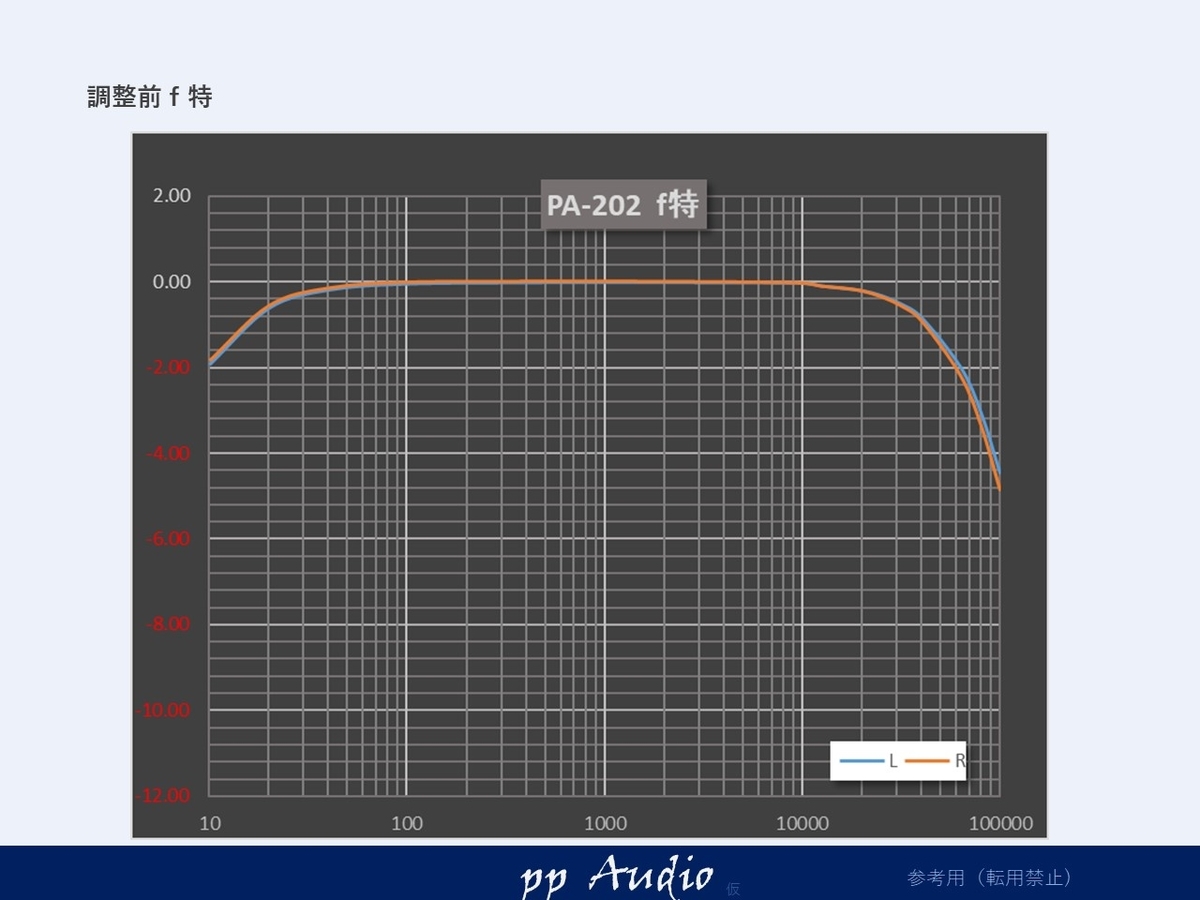

周波数特性
周波数特性は、100kHzまで測定しているとどうしても、左右の差が気になります。
20kHzで-0.2dB程度ですので十分ですが、100kHzの差がきになります。
高域微調整
高域補正用のコンデンサのマッチングを行って、改善してみます。
左右の差がすくなく、-4dB程度に改善できました。
結構地道な作業ですが、左右の微妙な差は、気になるもです。
まとめ
PA-202は小型で、電源も取りやすく、MIDやTWにとても使いやすいアンプだと思います。
MIDやTWは、比較的小電力で大丈夫なので、大きなアンプより、小型のアンプの能力を引き出すと、きれいに歌ってくれることがあります。
そんな使い方をされる方に、巡り会えますように。
