ナカミチ PA-302S ピアニシモカスタマイズ ① (21-07) 初期整備編

ナカミチ カーアンプの銀アンプシリーズ(PA-202/302/304/301)の中で基板のレイアウトが余裕がありとても裸特性がよいPA-302をピアニシモ整備いたします。
今回のアンプは、時折音がでないとのことでしたが、内部はとてもきれいな状態です。
その状態のよいPA-302Sをカスタム・メンテナンスしてみたいと思います。

f:id:MatsubaraHarry:20210714171144j:plain



 はじめに

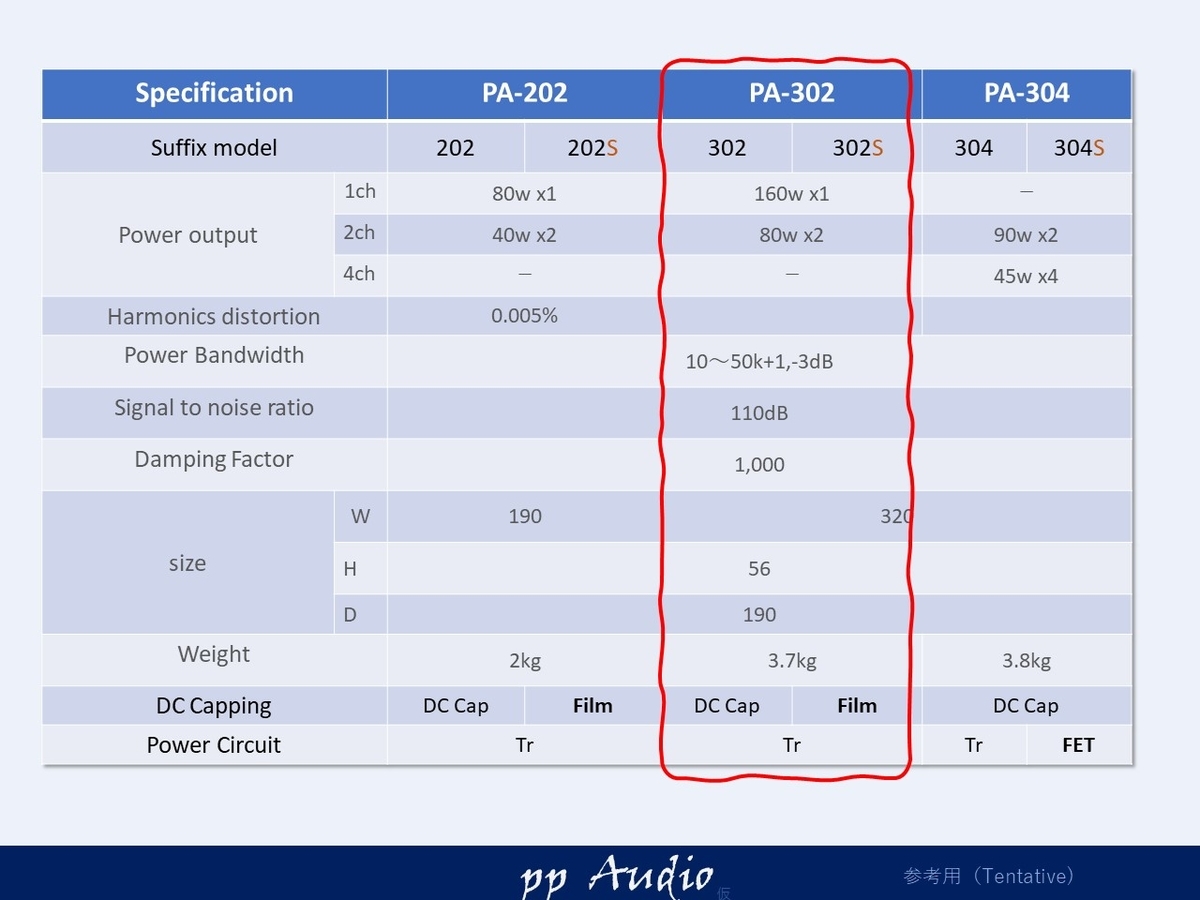

PA-302Sは、PA-302のグレードアップバーションです。
セラミックコンデンサの代わりにフィルムコンデンサをつかっており、電源のチョークコイルも、大きめのタイプを使っています。

PA-302シリーズは、強力な電源でサブウーファ、低歪の特徴で、MID、高SN比率の特性を活かしツイータにも使える万能アンプです。

f:id:MatsubaraHarry:20210530190641j:plain

状態

外形は、大きな損傷は見当たらず、とても良い状態です。

f:id:MatsubaraHarry:20210712095529j:plain

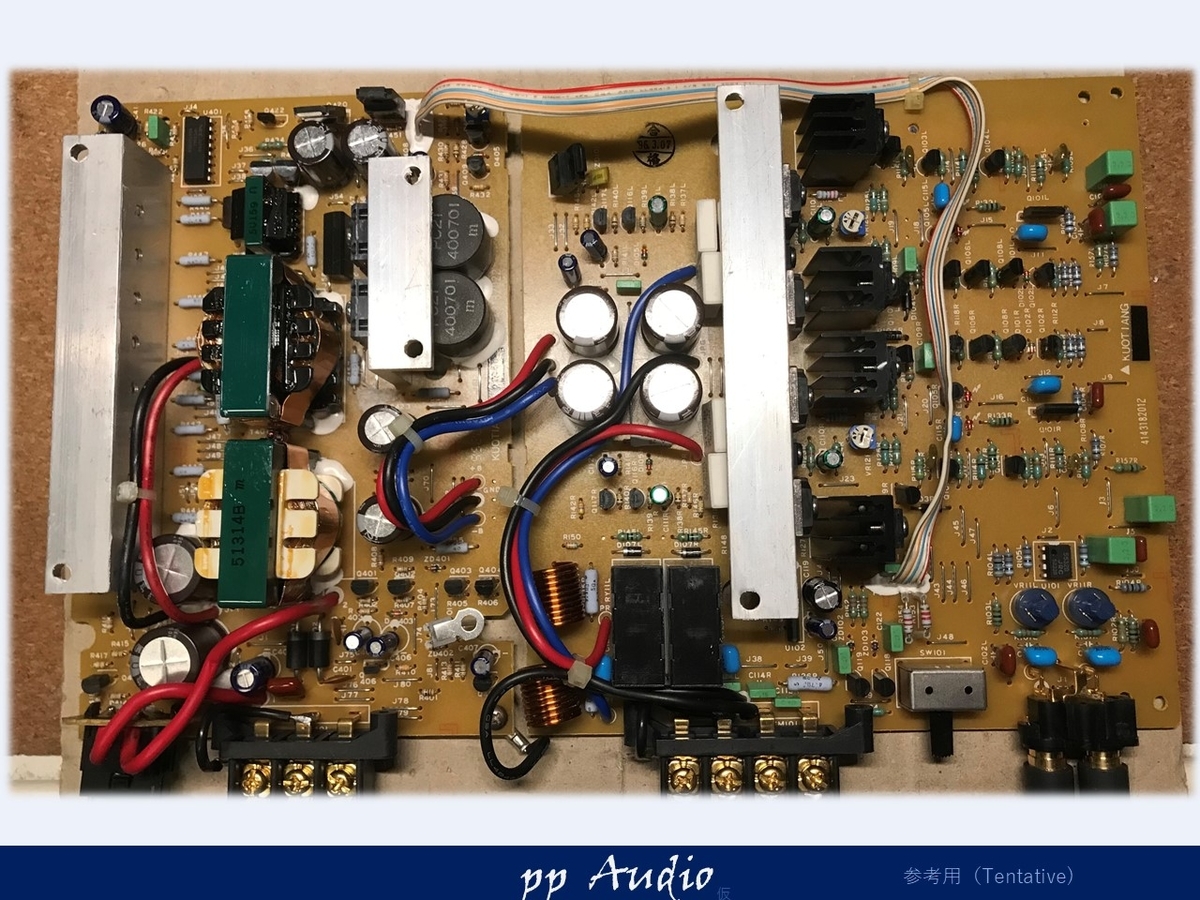

内部は、とてもきれいです。

f:id:MatsubaraHarry:20210712095631j:plain

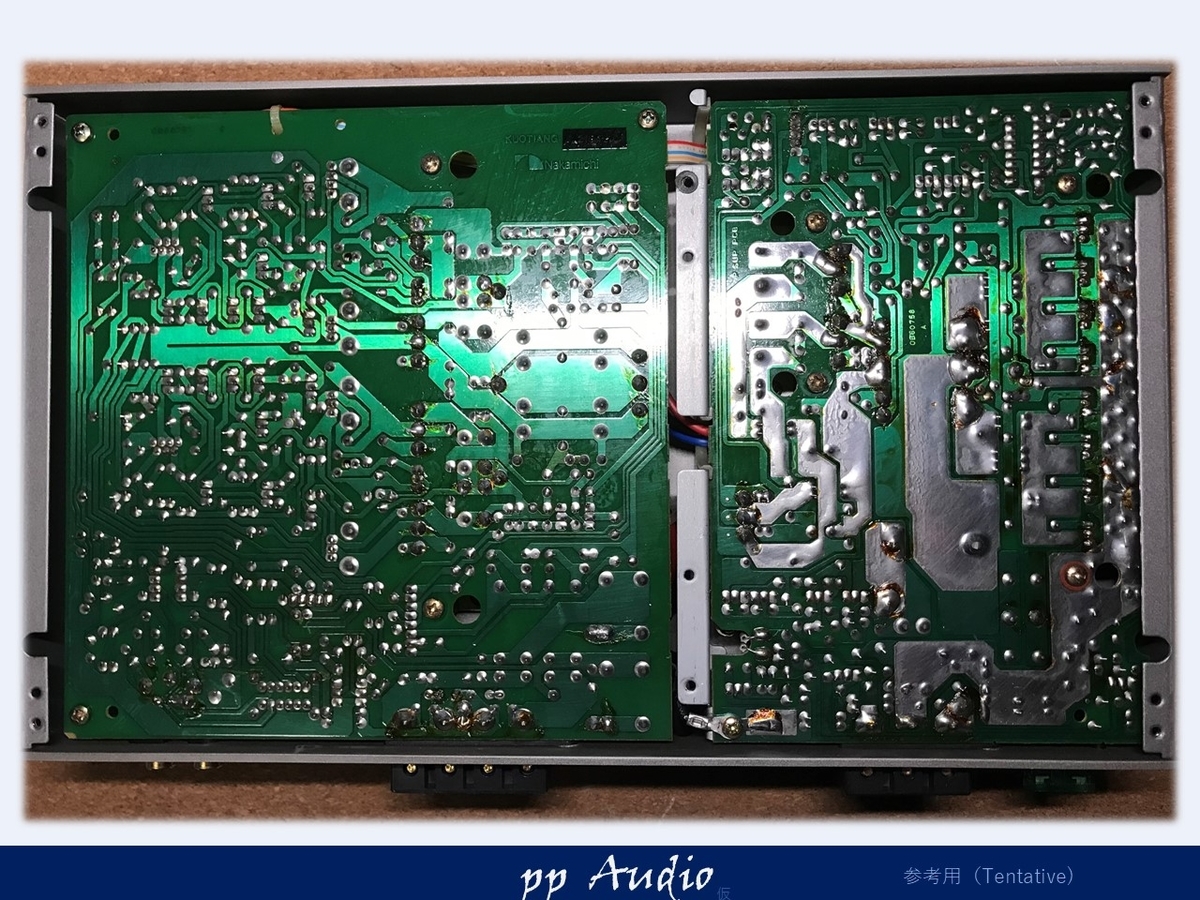

基板も

f:id:MatsubaraHarry:20210712095610j:plain

液漏れ等の痕跡はなく、とてもきれいです。

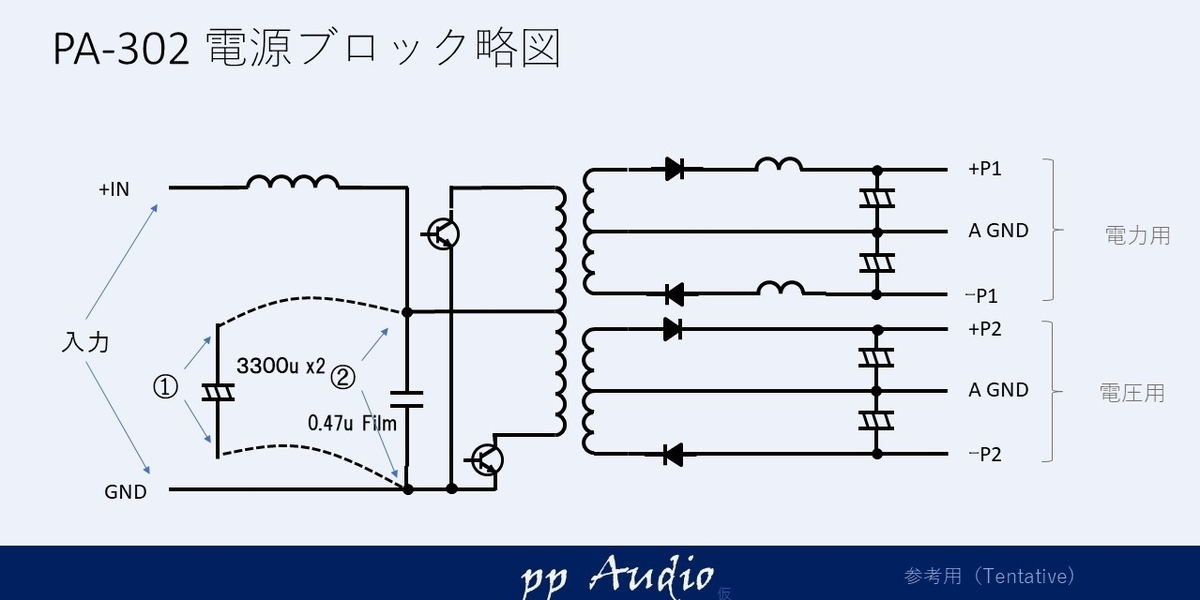

電源状態

問題なく通電、動作しましたので、電源の状態を確認しながら、基本整備してみます。

オリジナルの状態を確認でき、とても恵まれました。

f:id:MatsubaraHarry:20210530191331j:plain

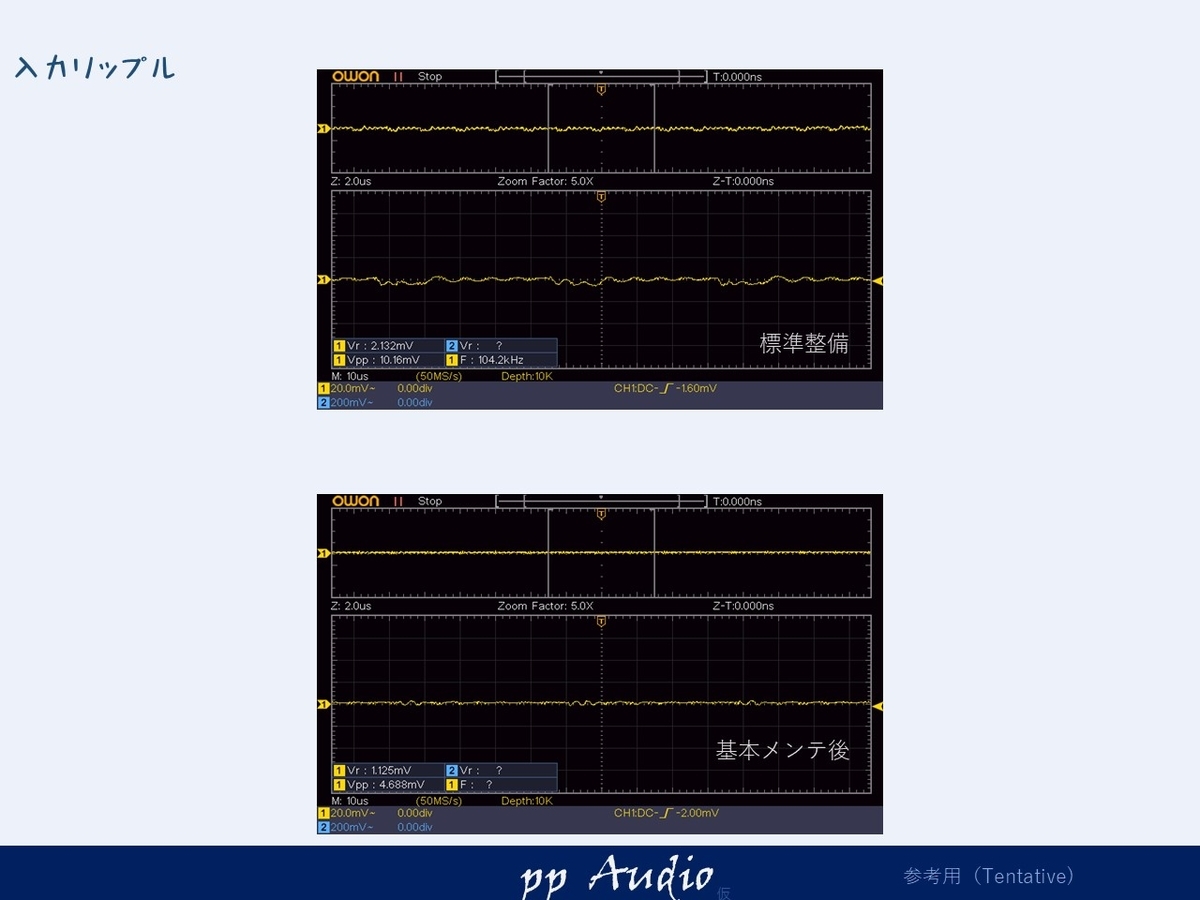

入力ノイズ

PA-302は、大型のコイルでノイズ対策が施されとても良好ですが

f:id:MatsubaraHarry:20210712095756j:plain

基本的な高負荷コンデンサの交換にての効果が確認できました。


一次側

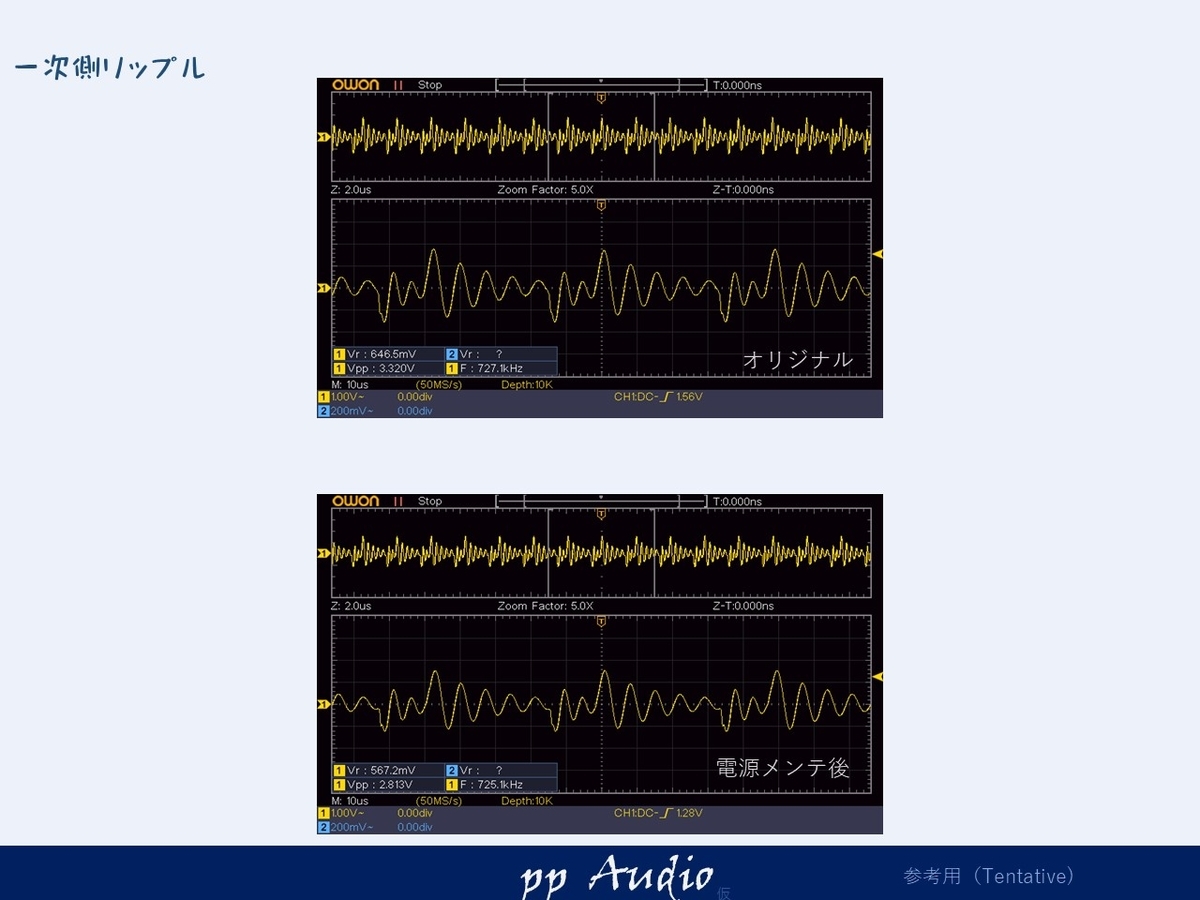

一次側は、3V強のリップルノイズが観測されます。

f:id:MatsubaraHarry:20210712095853j:plain

2V程度に抑えることができています。今後高調波対策を施せば、1V以下に抑えられそうです。

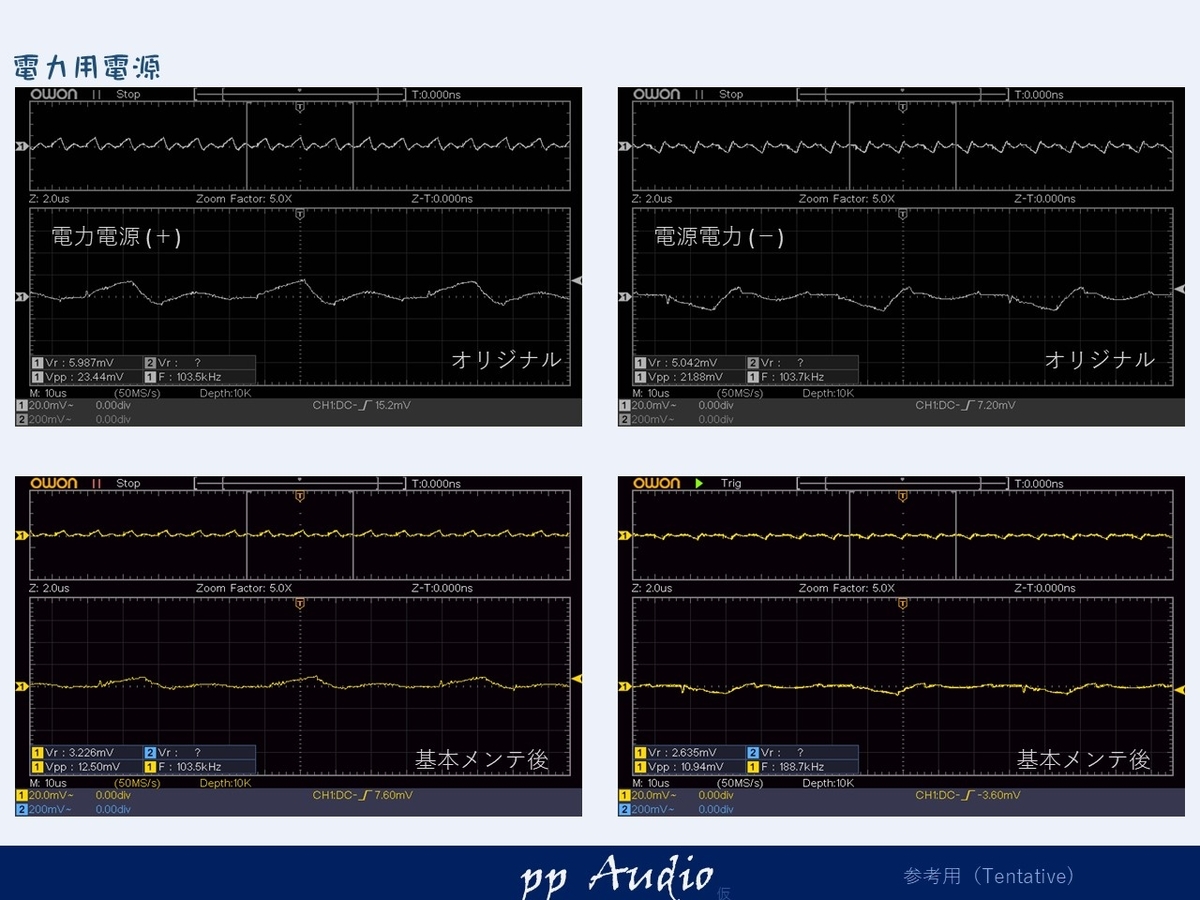

二次(電力用)

二次の電力用は、少し小さめの電解コンデンサが装着されています。

f:id:MatsubaraHarry:20210712100015j:plain

ここに大きめの電解コンデンサも装着できるのですが、アンプ側に大型のコンデンサが4つついているので、高周波の抑制を狙って、程々の容量で、一番リップルが抑えられるものを選定しています。(オリジナルの倍の容量ですが、高周波のインピーダンスは、優れたものを採用しています。)

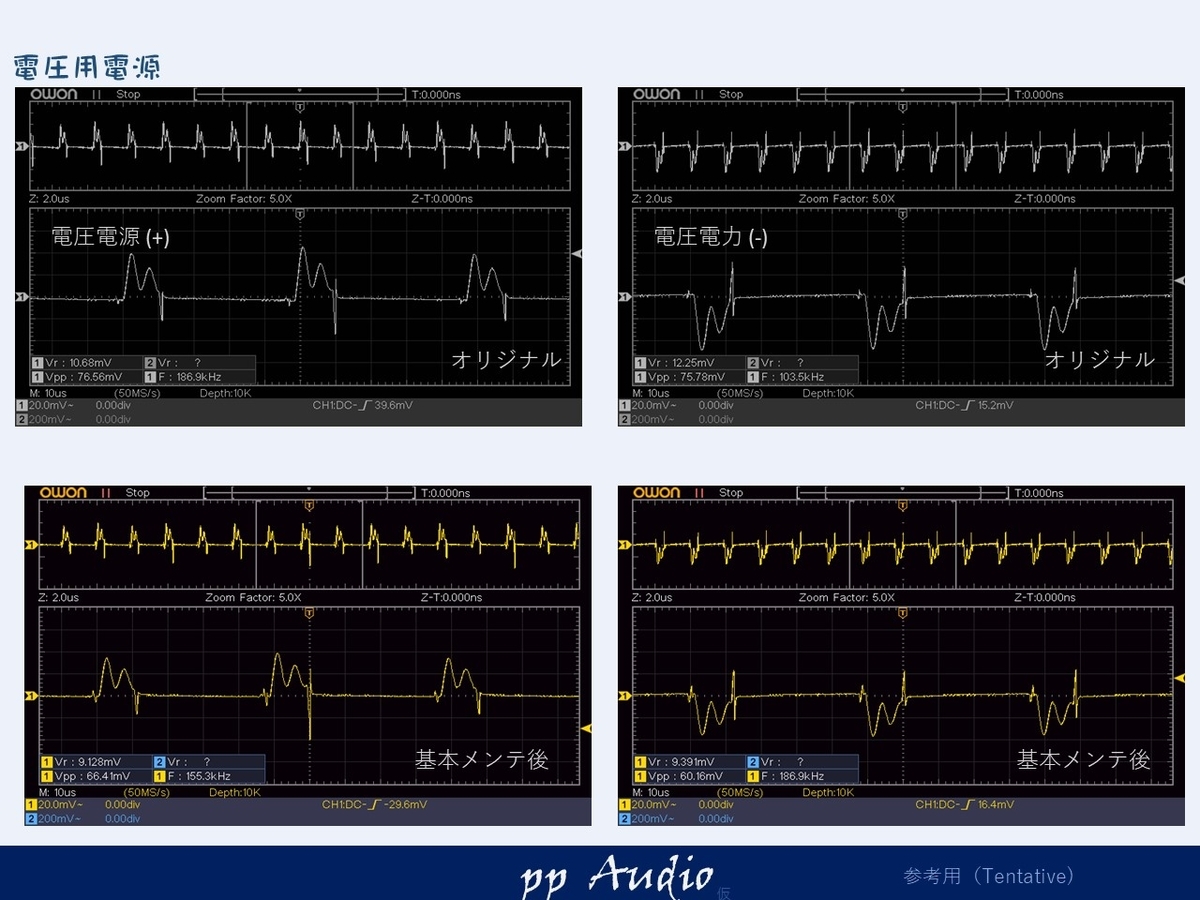

二次側(電圧用)

電圧用は、後段に定電圧回路があるので、フィルタが割愛されています。

f:id:MatsubaraHarry:20210712100154j:plain

コンデンサを高周波数特性の良好なものに交換し、確実に抑えています。

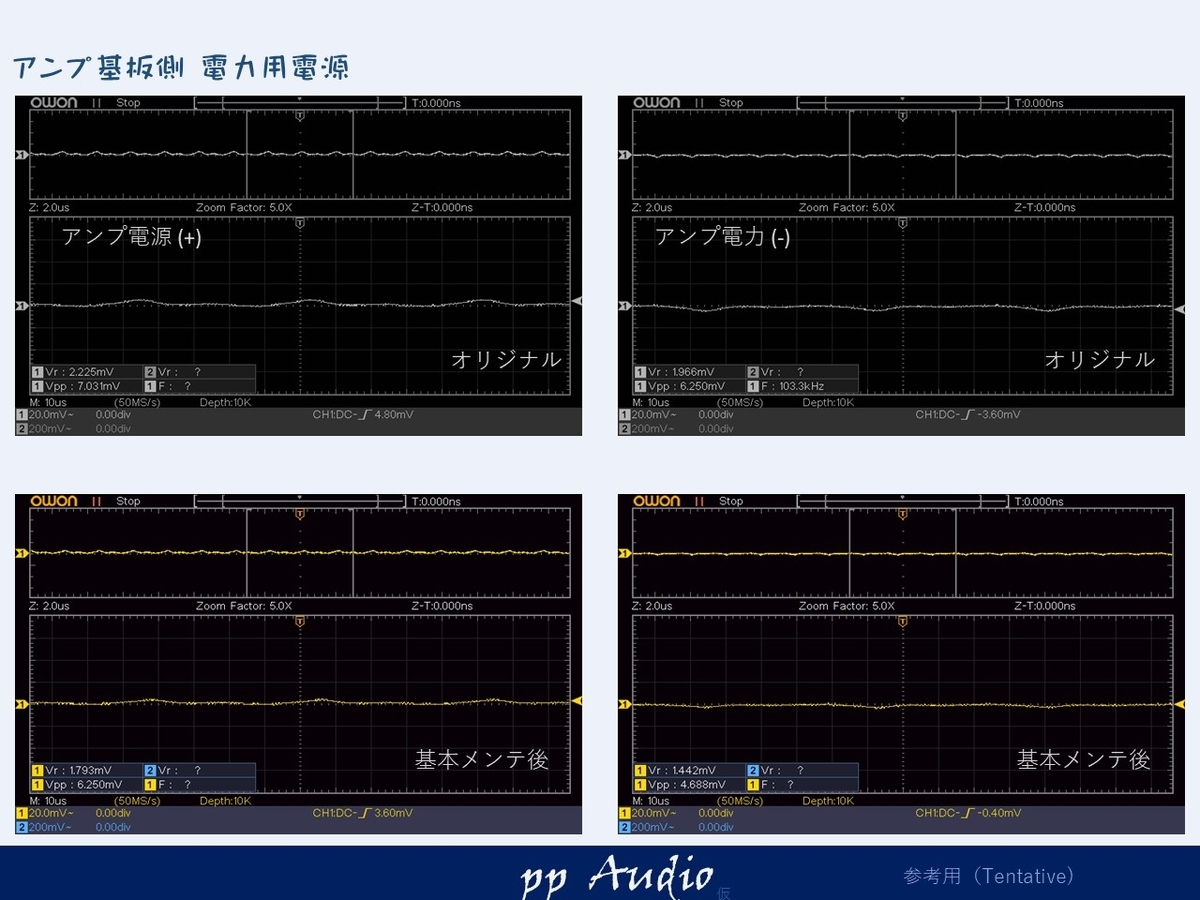

アンプ基板側電源

先の電力用電源がケーブルでアンプ基板に接続され、大きなコンデンサ4つで平滑しています。

下記の違いは、初段の電力用電源の対策の効果のみになります。

f:id:MatsubaraHarry:20210712100516j:plain



ほとんど揺れが確認できないレベルに落ち着いているのがわかります。

 つづく

基本調整を行いながら、不具合の再現を注意していましたが、残念ながら、確認できていません。

不具合要因

考えられるのは、

  • ブリッジのスイッチが中途半端
     電源投入中にスイッチを切り替えるとプロテクトが働き、音がでなくなります。
    中途半端な状態だと、振動等で発生することが考えられます。
  • ジャンパ線が短い
     そのため、ハンダが不完全な箇所がありました。

この2つでしたが、通例、コンデンサの液漏れによる、基板の腐食等による接触不良や、Trの動作不良ですが、今回は状態がとても良いので、進行性の問題はなさそうです。



引き続き、周波数特性や、出力波形を、カップリングの交換を行いながら、確認し、ピアニシモ仕様に仕上げてみたいと思います。
