DAC-111のメンテナンスは、電源対策が順調で、確かに出力のノイズ低減も確認することができました。今回は、大きめのコンデンサを交換して完了する予定でしたが、デジタル回路の電源が結構リップルが大きいことが判明。
デジタル回路の電源を改めて見てみると、こだわりの工夫が見られました。さて、その工夫も合わせて説明してみたいと思います。
はじめに
DACは、デジタルのシリアル音声データを受信、復調し、D/Aを用いて、アナログに変換します。宿命とも言えるデジタル回路は、基準クロックを元に、周期的な動作を行っているので、そのクロックのタイミングでノイズが発生してしまいます。

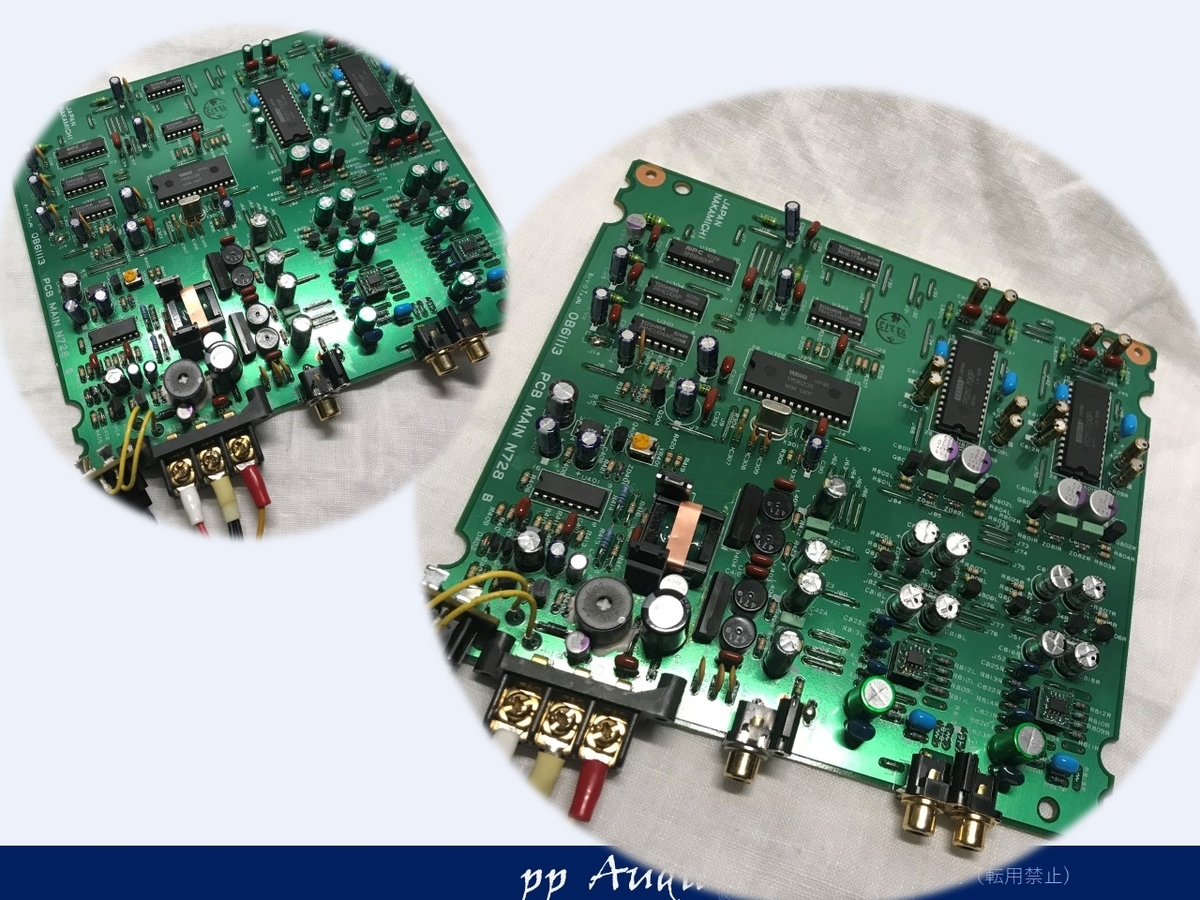

デジタル回路部
改めて、デジタル回路部を覗いてみましょう。
ヤマハのレシーバとNPCのオーバサンプリングICそれにロジックICで構成されています。
工夫されたデジタルIC電源
よく見ると一つ一つにコンデンサとコイルがついています。

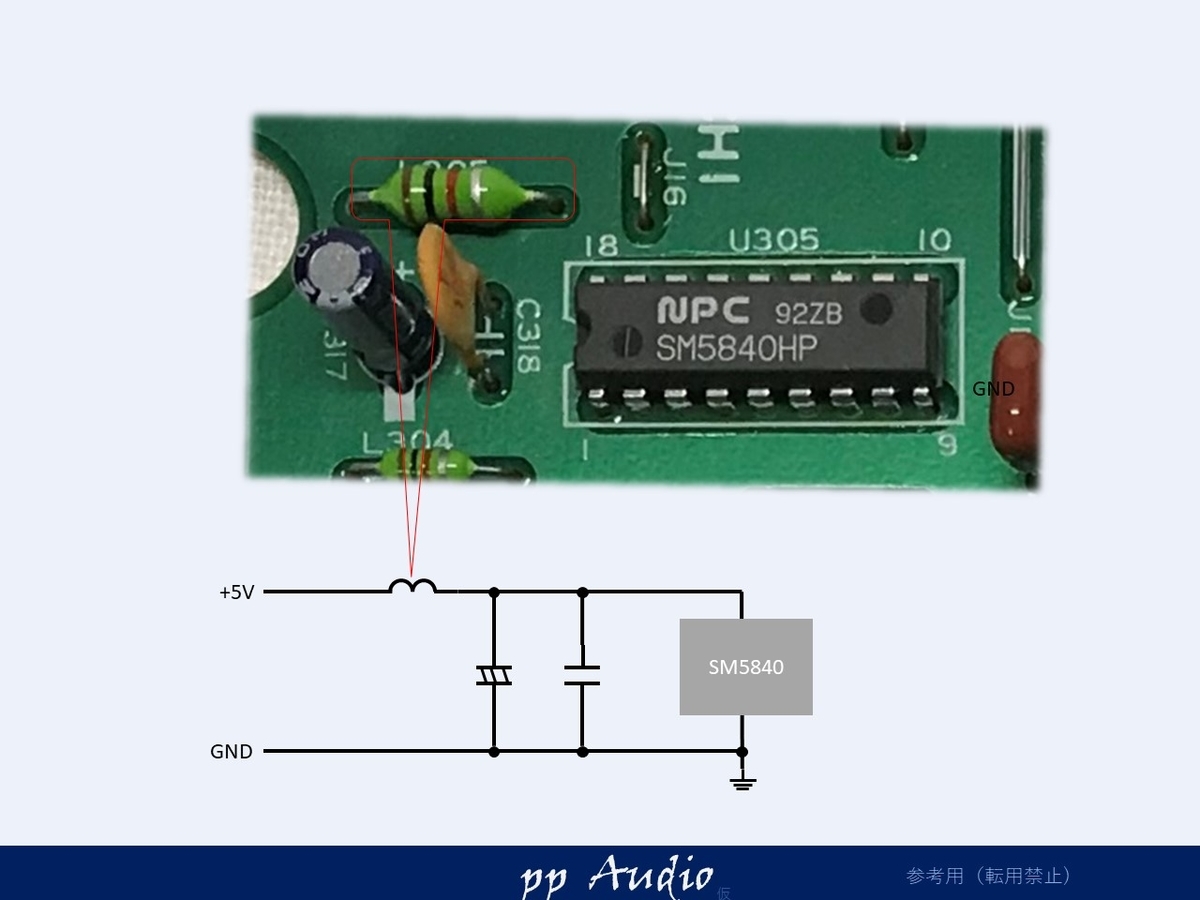

簡単な回路にすると
電源に小さめのLと電解コンデンサ＋セラミックコンデンサを搭載しているこだわり様です。
デジタル回路の際には、IC一つずつにパスコンは習慣でつけていましたが、フィルタまではつけませんでした。
この方式であれば、電源への高調波ノイズが伝搬することを防ぐことができます。
脱帽です。
デジタル電源の状態

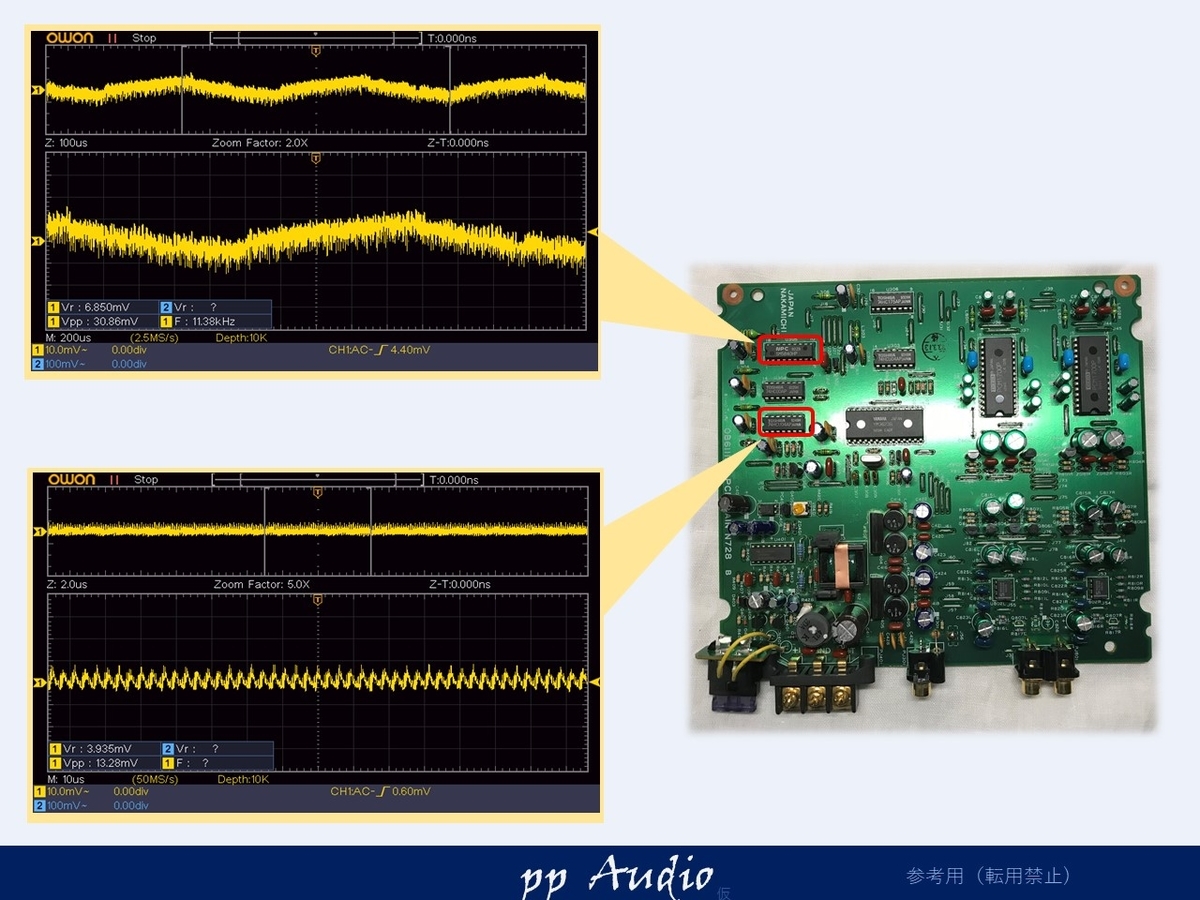

さて、そのデジタル回路の電源をチェックしてみたところ、気になる箇所が二箇所ほどありました。
オーバサンプリングは、高周波数と低周波数の2つが確認できました。

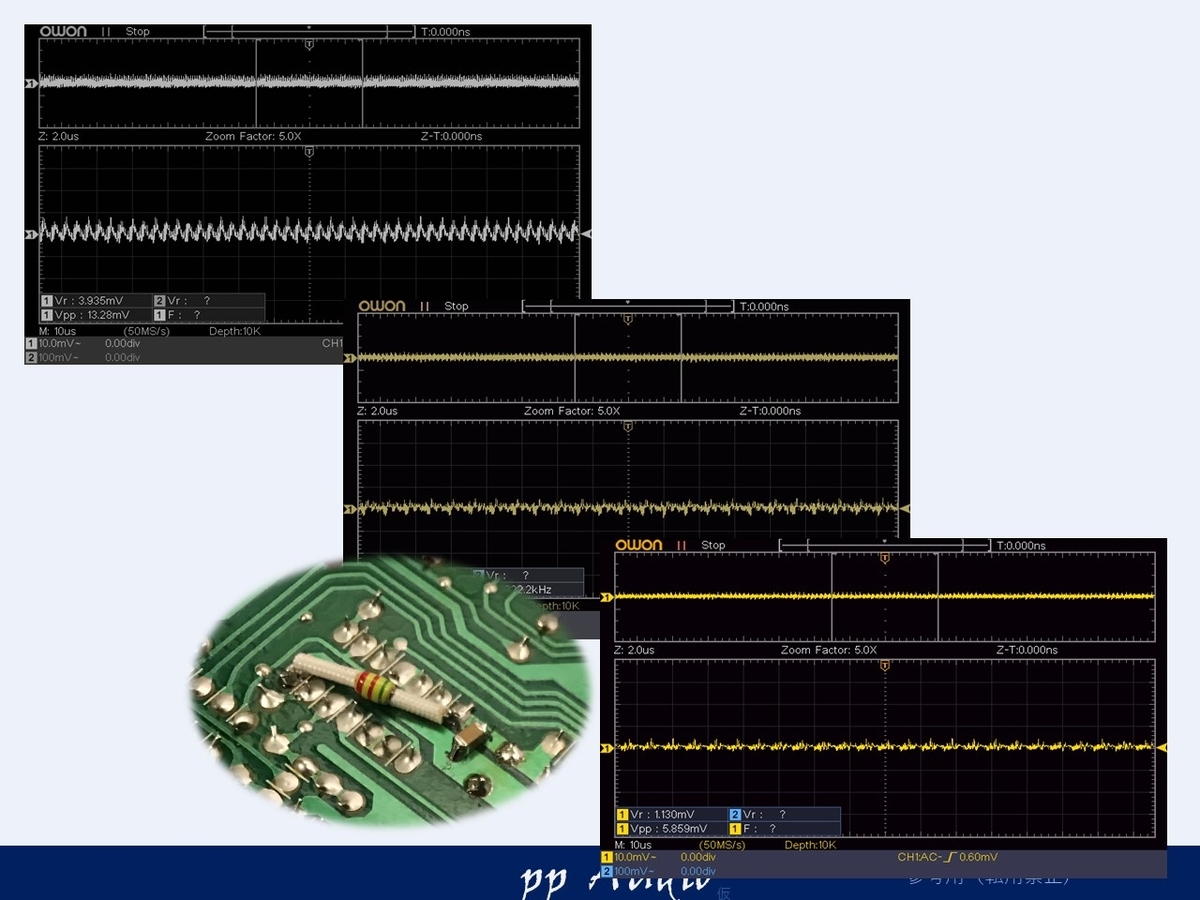

ロジックIC電源
７４HCU04というロジックICです。Uは、Un Bufferの意味だったと記憶しています。
出力のスルーレートがなめらかで、ノイズが出にくいのが特徴です。
セラコンの組み合わせで、対策しました。

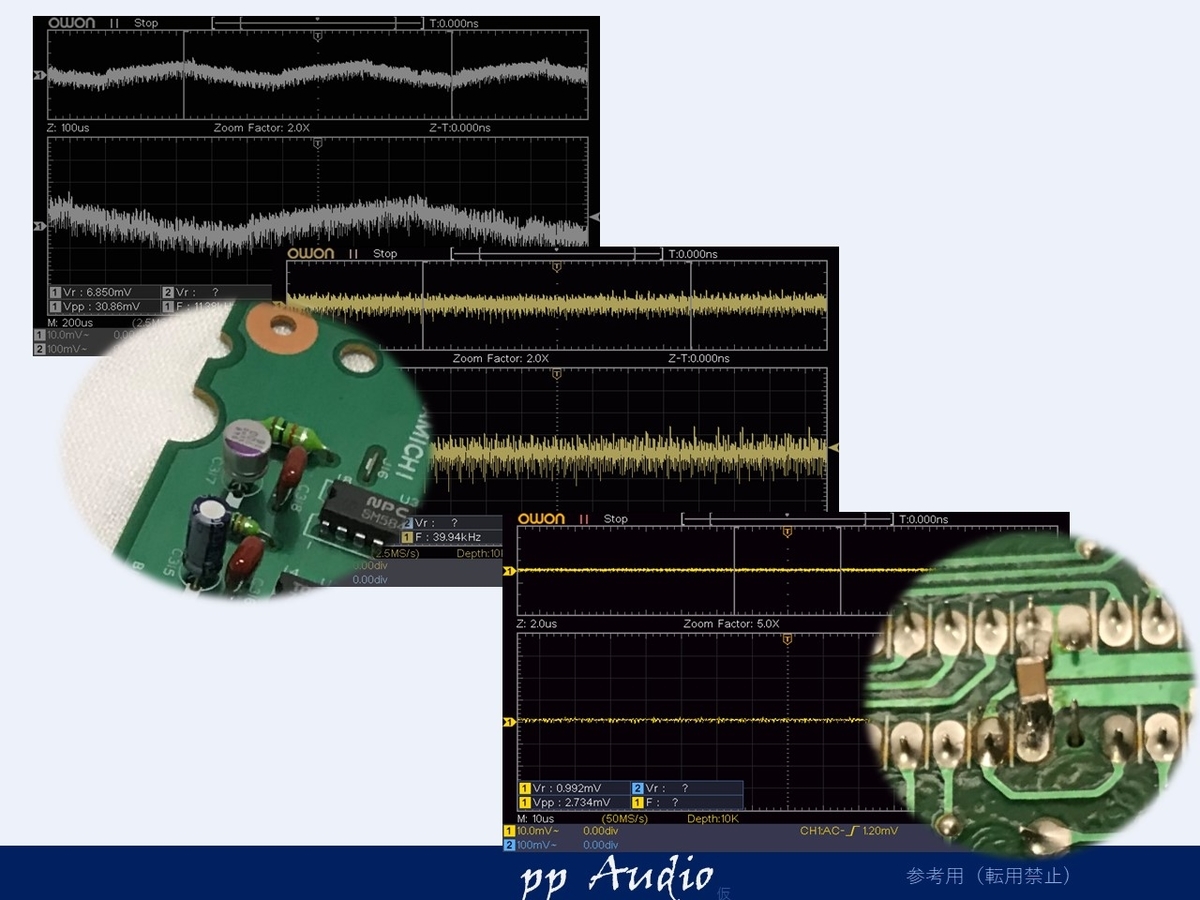

オーバーサンプリングIC対策
オーバーサンプリングICは、周期的な変動があります。この程度であれば電解コンデンサで十分対策できるはずです。
OSコンを装着したところ、周期的なノイズは消えました。
また、高調波ノイズは、ICの電源パターンにチップセラコンが丁度装着できるようなPADが設けられていたので、大きめのセラコンできっちり抑えました。
ました。驚くことに、独立回路、DACのみならず、電源から出力のOpAmpまで独立という、こだわった設計でした。

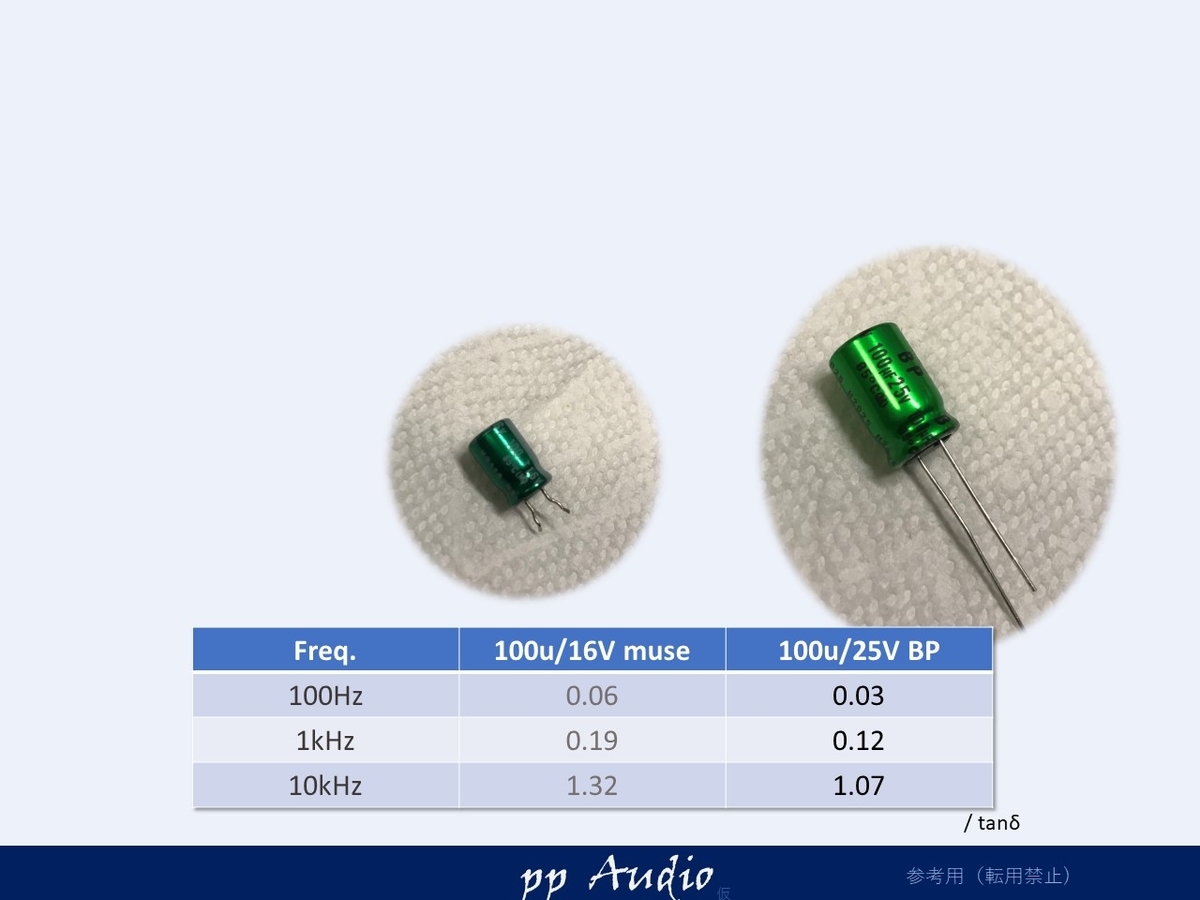

カップリングコンデンサ
最後にカップリングコンデンサですが、100uFと大きめのがついていました。
同じMuseのバイポーラタイプの電解コンデンサで、耐圧が25Vのと比較したところ、tanδがよかったので、そちらを採用しています。
ちなみに並列についていた高域補正用の0.01uFのメタライズドも交換を検討したのですが、100kHz、10kHzでのtanδが０（測定誤差以下）でしたので、オリジナルでゆくことにしました。
まとめ
DACは、デジタル機器なので、デジタルの周期的なノイズはどうしても発生してしまいます。今回は、各デジタルICに工夫が施されていたので、気になる部分だけ対策することで、合理的かつ効果的な対策ができました。
仕上がり状態

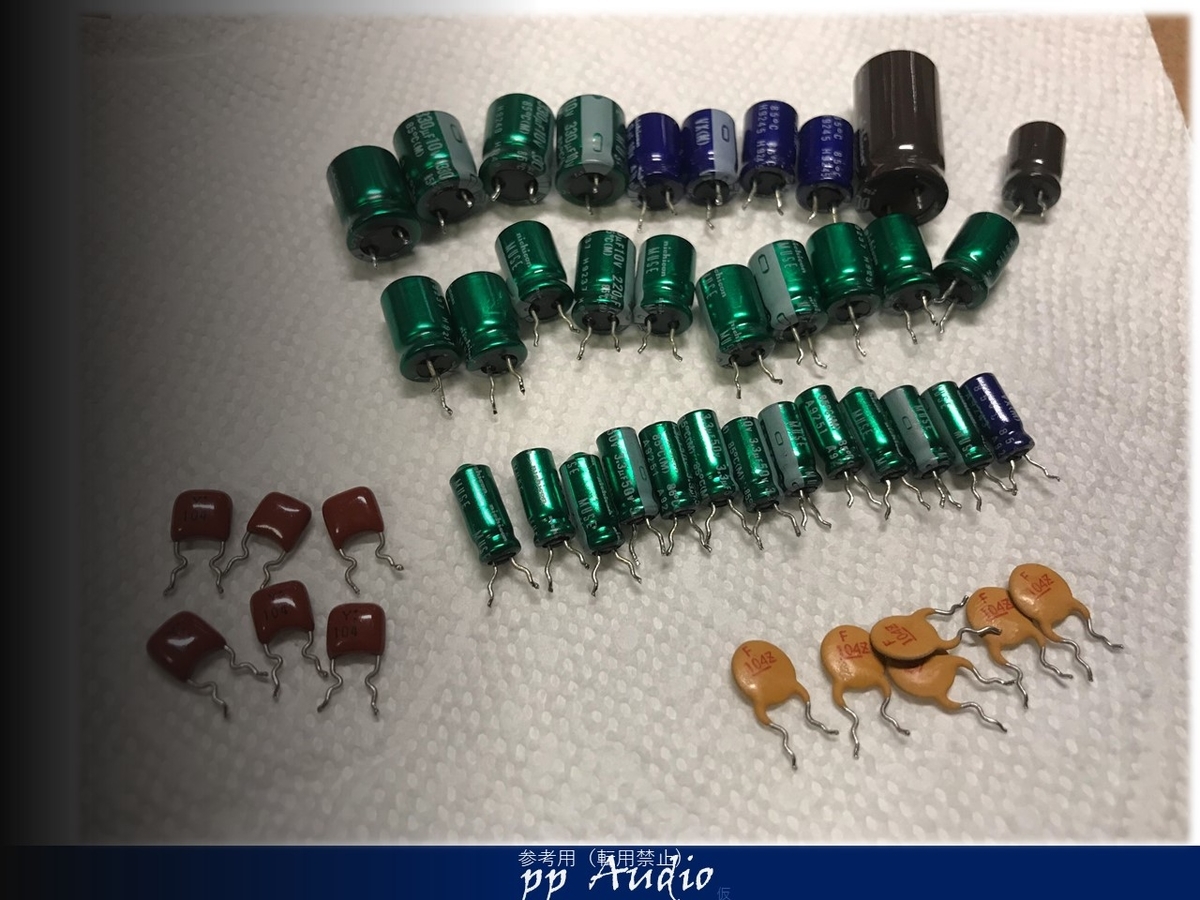

通常は、闇雲にコンデンサの交換はしないのですが、IC一つずつに電源コンデンサが設けられているので、たくさんのコンデンサの交換となりました。
- 電源対策
OSコンとセラコンの組み合わせ。
二次側には、フィルムコンデンサを採用 - ロジックIC電源
OSコンとチップセラコン
パスコンは、セラコンからメタライズドフィルムに交換 - DAC電源
電源にはOSコン＋フィルムコンデンサを - OpAmp電源
東信の電解コンデンサ＋フィルムコンデンサ - カップリング
バイポーラの電解コンデンサを採用 - OpAmp
超低歪のOPA1612を採用。
さて、どんな音をオーナー様の元で奏でてくれるか、楽しみです。

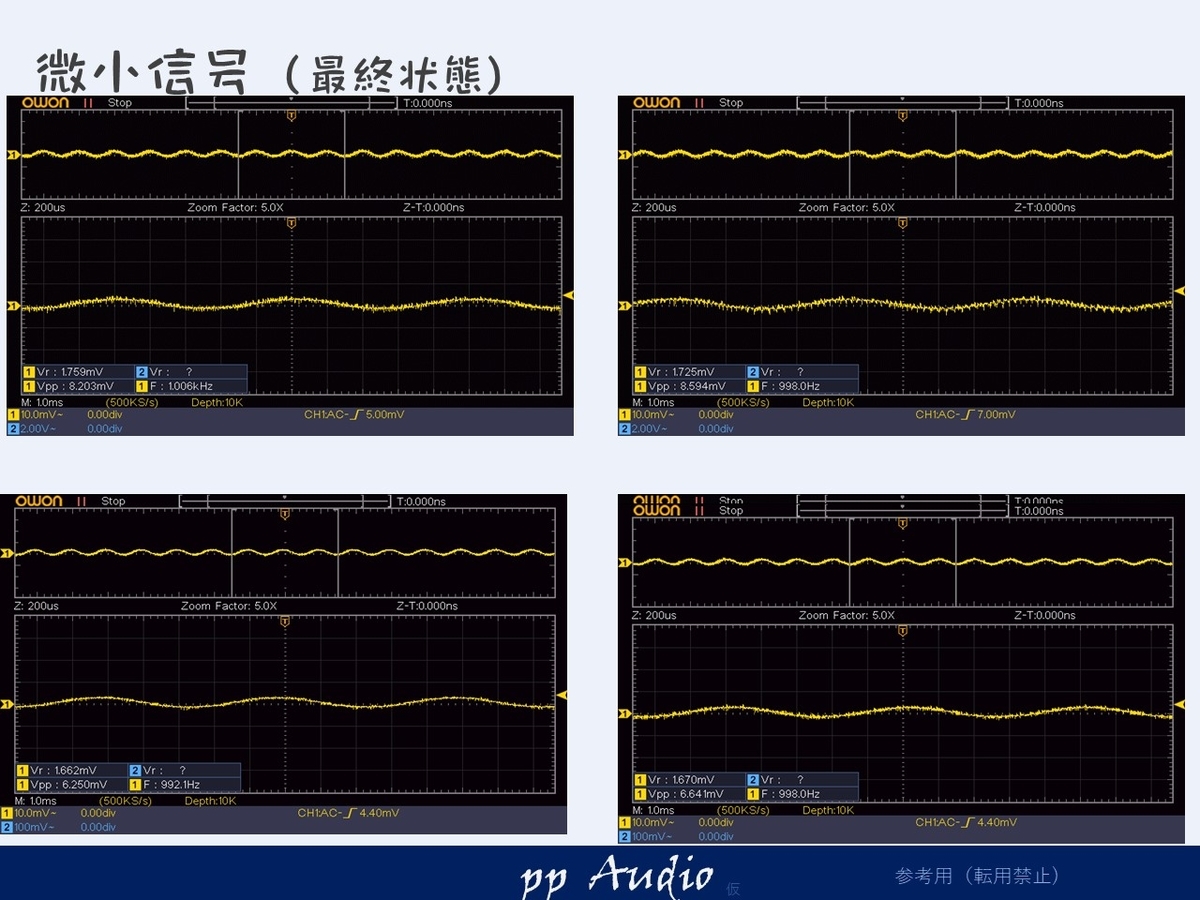

微小信号（最終）
最終的に微小信号の状態を確認しました。
線が細くなっているのが分かります。

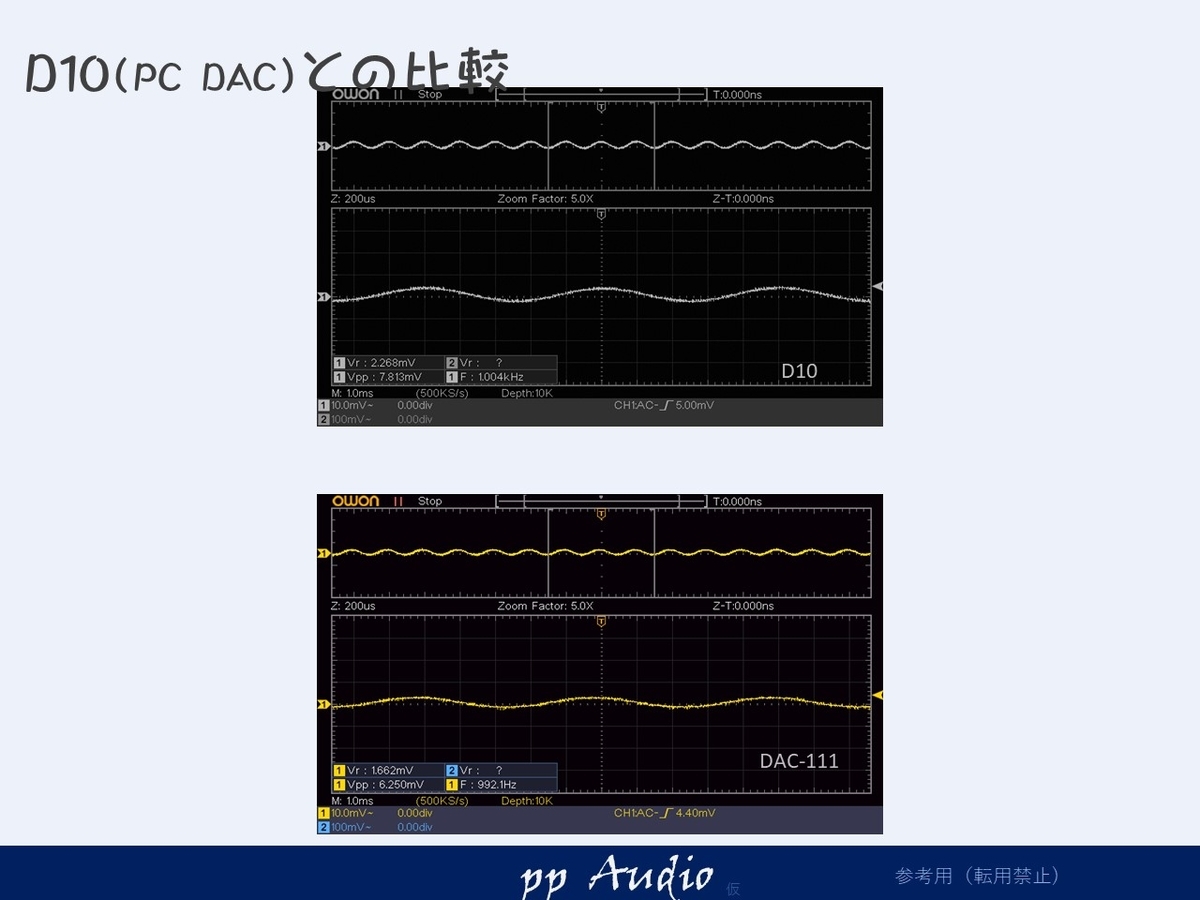

ちなみにPC DAC（低ノイズカスタム仕様）と比較してみると
PC DACより少し良くなったのではないでしょうか。
TOPPING D10 MINI USB DAC CSS XMOS XU208 ES9018K2M OPA2134オーディオアンプ・デコーダ(黒色)
デジタルノイズの低減は、地味ですが、決して無駄では無いことが証明できたと思います。
