100台限定の1000PAが再び流れ着きました。フルディスクリートアンプの100PAのカスタムバージョンです。
PA-300IIと同じコンセプト、フルディスクリートの伝説的なアンプです。
はじめに
仕様
100PAは、振動アイソレーションを採用しており、ボディもPA-304よりかなり重厚になっており1kgも重いです。その100PAの100台限定ということでしょうか、黒いボディが高級感を醸し出しています。
アンプ回路だけでなく、車載されることを考慮し、振動対策として、アイソレーション構造が用いたれています。

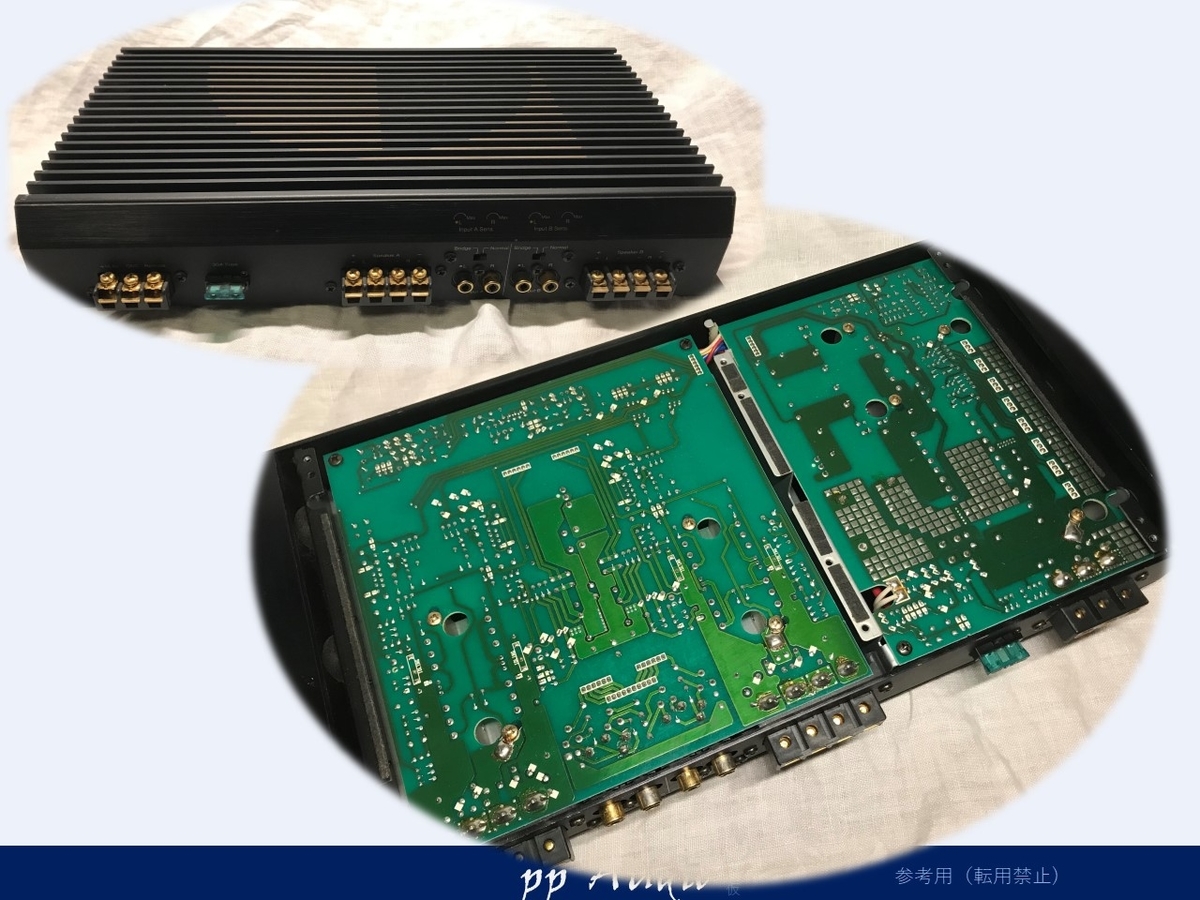

外観
重厚なマッドブラックにナカミチのマークがTOP浮き出ています。
フロントは、PA-304を継承しています。

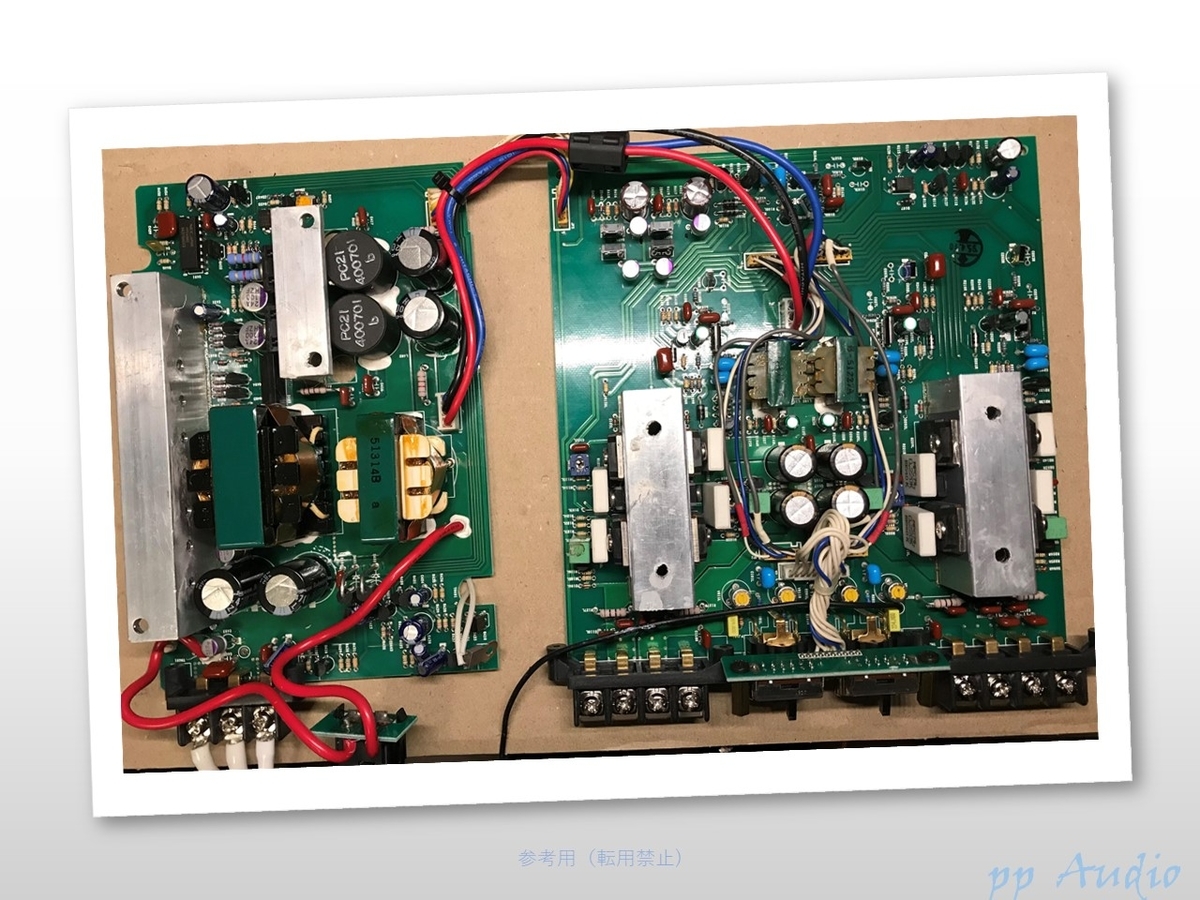

基板も電源とアンプが分かれています。
メンテナンス
基板メンテナンス

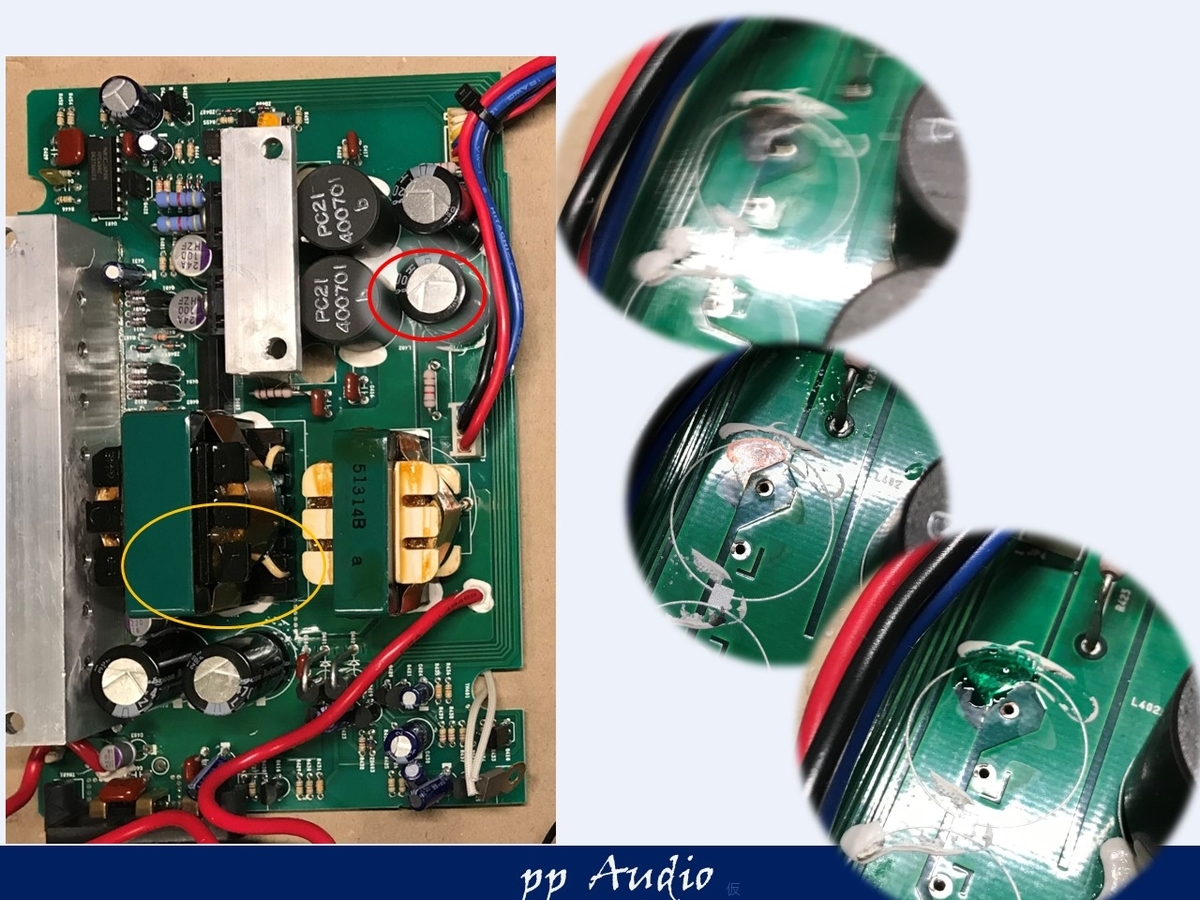

基板の状態を確認すると、前回とおなように、二次側の電力用コンデンサに
基板の銅箔が黒化していましたが、還元処理して、レジスト処理にて固定しました。
出力状態
オリジナル状態の波形を観測します。
ほんの少し高調波が確認できますが、とても優秀な状態です
カスタマイズ
ピアニシモ仕様にするための今回のカスタマイズは、
- 電源メンテナンス
低ESR電解コンデンサ - 高調波カスタマイズ
セラミックコンデンサ等による高調波対策 - GNDパラメータ
入力GNDが差動入力として用いていますが、未対応の高調波対策を
GNDへの接続パラメータを変更することで対応。 - 高分子フィルムカップリング
波形の対称性の確保の為に電解からフィルムへ - シールドボリューム
ガリノイズの起こりにくいシールド密閉タイプへ
電源状態(一次側)
電源は、いつものように、低ESRの電源用コンデンサと、高分子、チップセラコンでまとめました。
今回も0.5V以下の変動ですが、0.2V以下に落ち着いています。

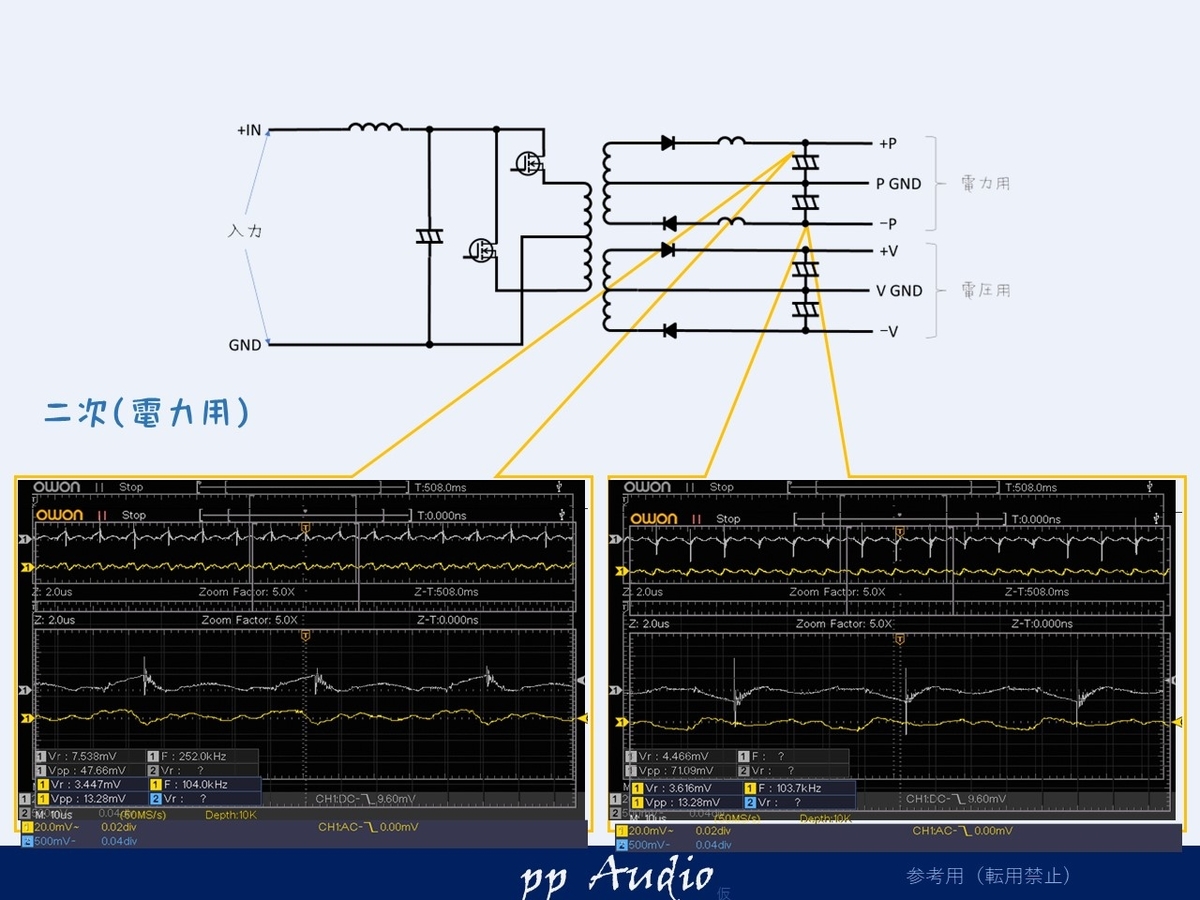

電源状態(電力用)
電力用も同様に、低ESR電解コンと、セラコンにて
抑え込んでいます。

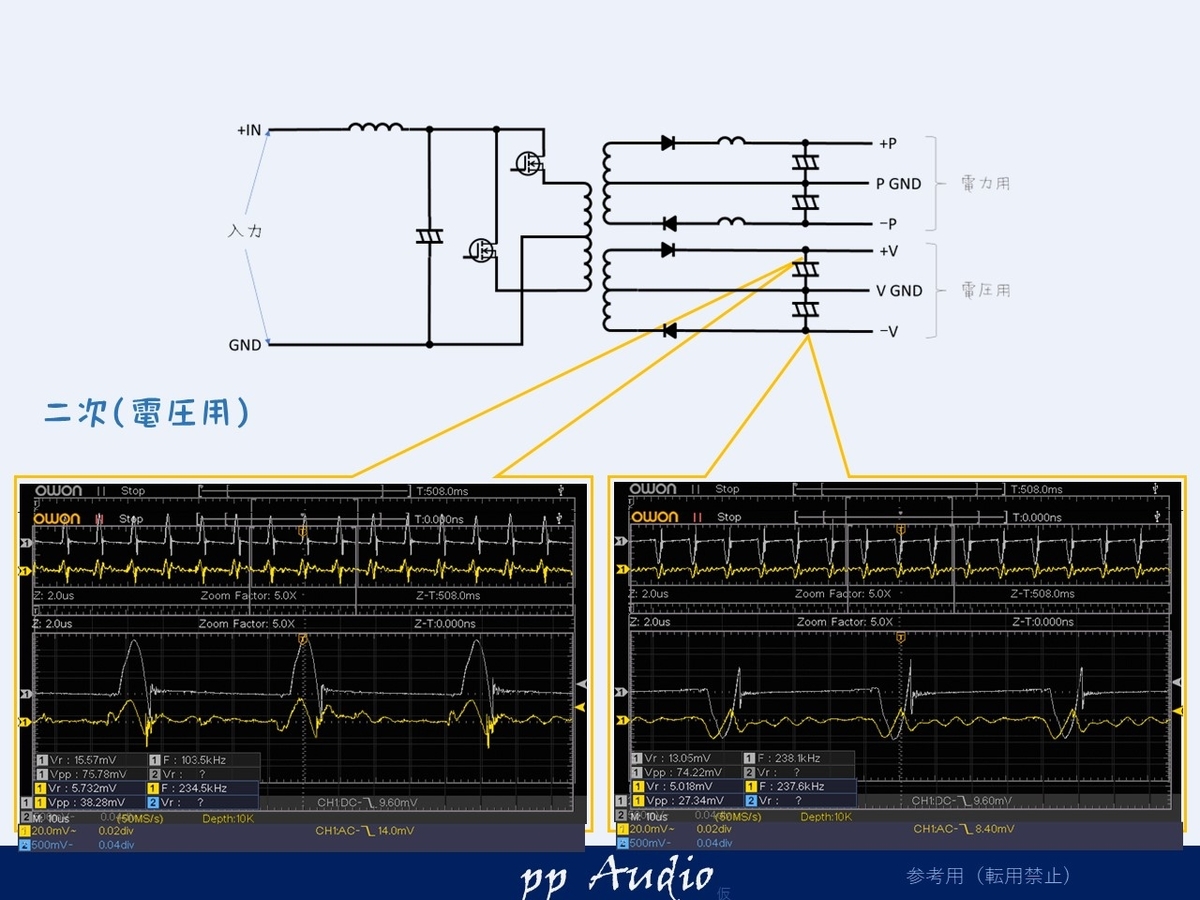

二次側(電圧用)
電圧用は、高分子コンデンサとセラコンで
スパイクノイズを抑えることができました。
出力状態
微小信号

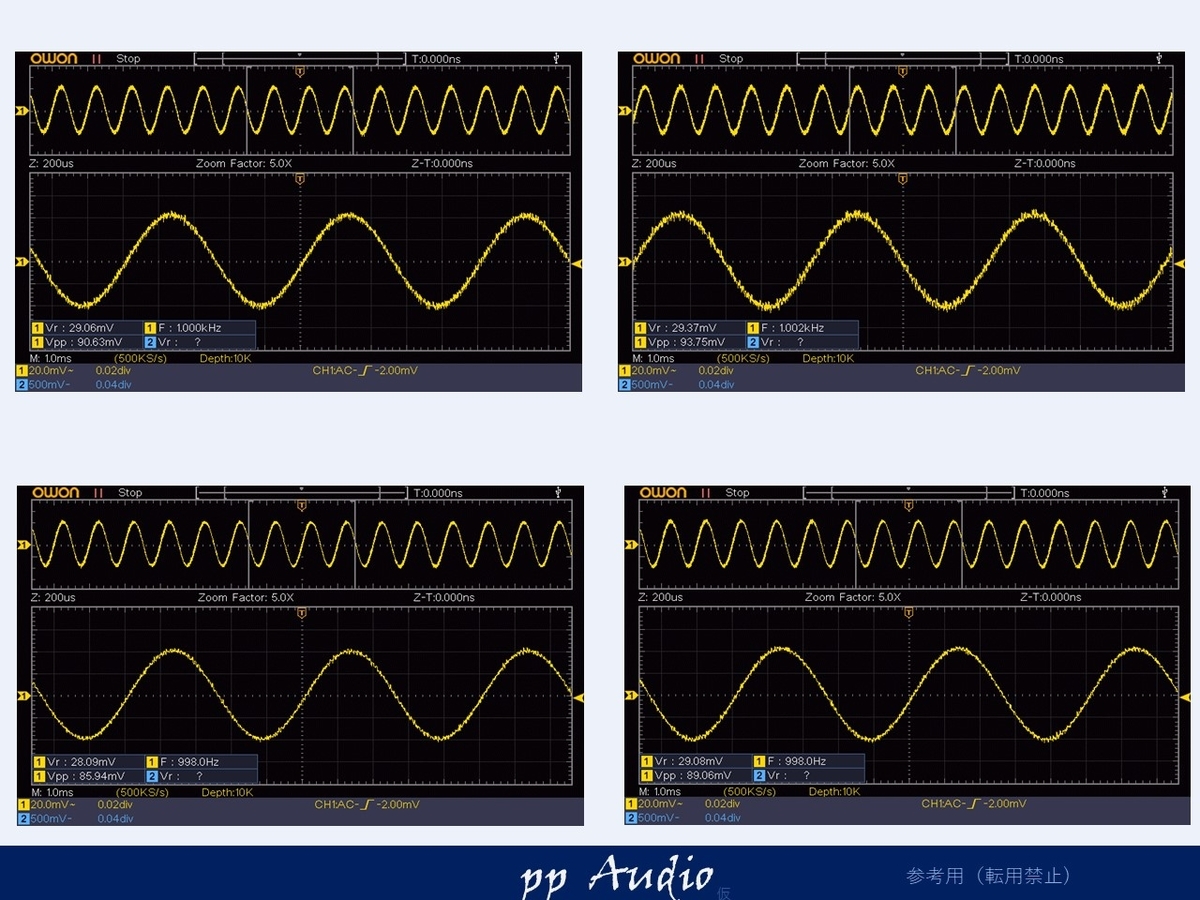

微小信号を確認します。
きちんと、高調波を押させていることがわかります。
周波数特性

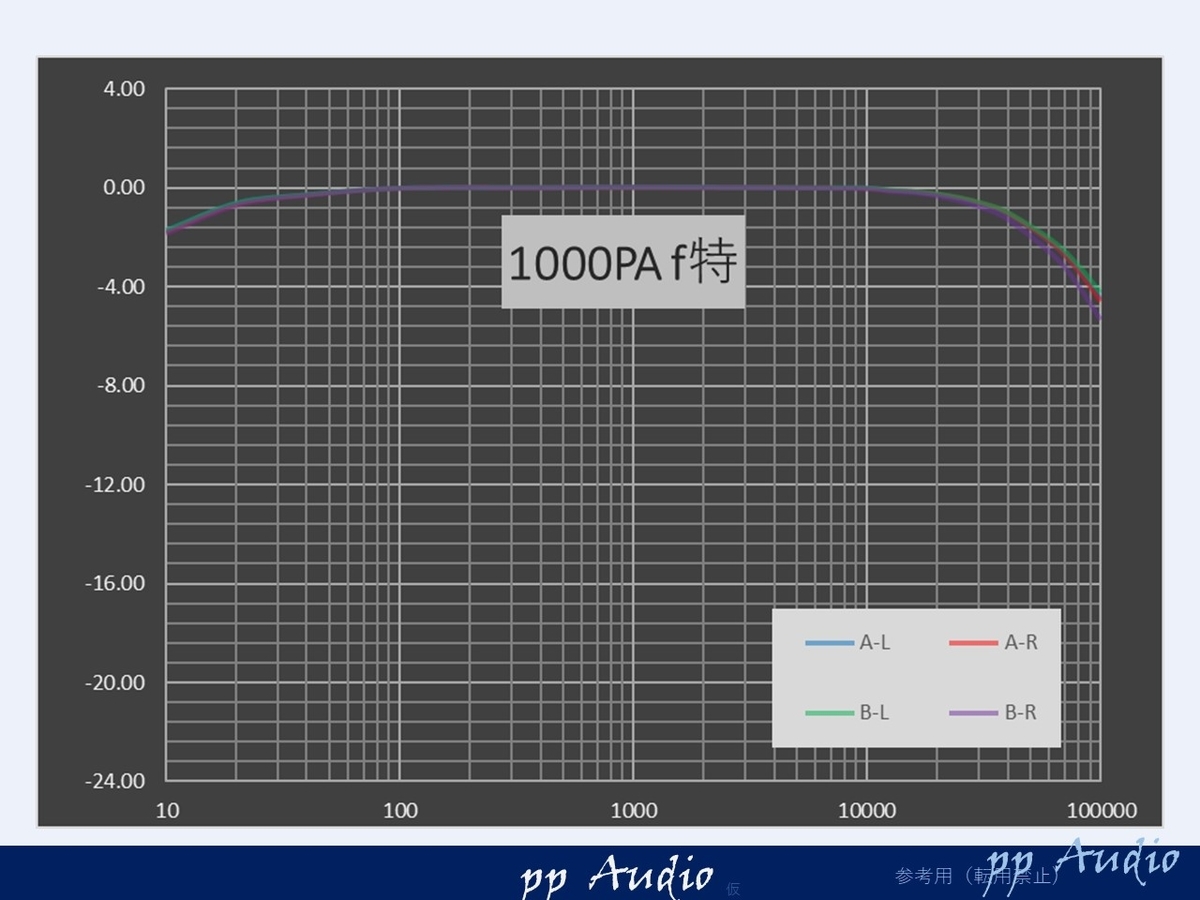

最後に周波数特性をみてみます。
きれいなかまぼこ波形が現れました。可聴周波をこえると、なだらかに減衰し、効率よく、かつ、高調波のノイズ電力から開放します。
これで安心して、使っていただける特性であることが確認取れました。
まとめ
いかがでしてでしょうか。この100/1000PAは、OpAmpレスと耐振動のこだわりの設計、この1000PAは、どんな環境でその能力を発揮するのか、楽しみです。
カスタムナカミチアンプ
もし、ご自分では難しい方は、どうぞ、当方までご相談ください。
ご相談は、オークションにて承っております。
また、オークションに当方が電源ノイズ極小カスタムしたアンプを出品していることがあります。数が少ないので、遭遇された場合は、お早めのご入札、ご検討ください。
