きちんとオリジナル動作ができるようになったPA-302をカスタマイズしてゆきます。
- 高調波対策
- OPA1652
- 高分子カップリング
- シールドボリューム
- OpAmp電源強化
都市伝説でない、論理的に音質向上のカスタマイズを施してゆきます。
おさらい
前回、３０年の歴史により、コンデンサの洗礼を受け、動かなくなってしまった電源をメンテナンスしました。
今回は、スイッチング電源の高調波対策を施し、ピアニシモを楽しめるカスタム電源にしてゆきます。

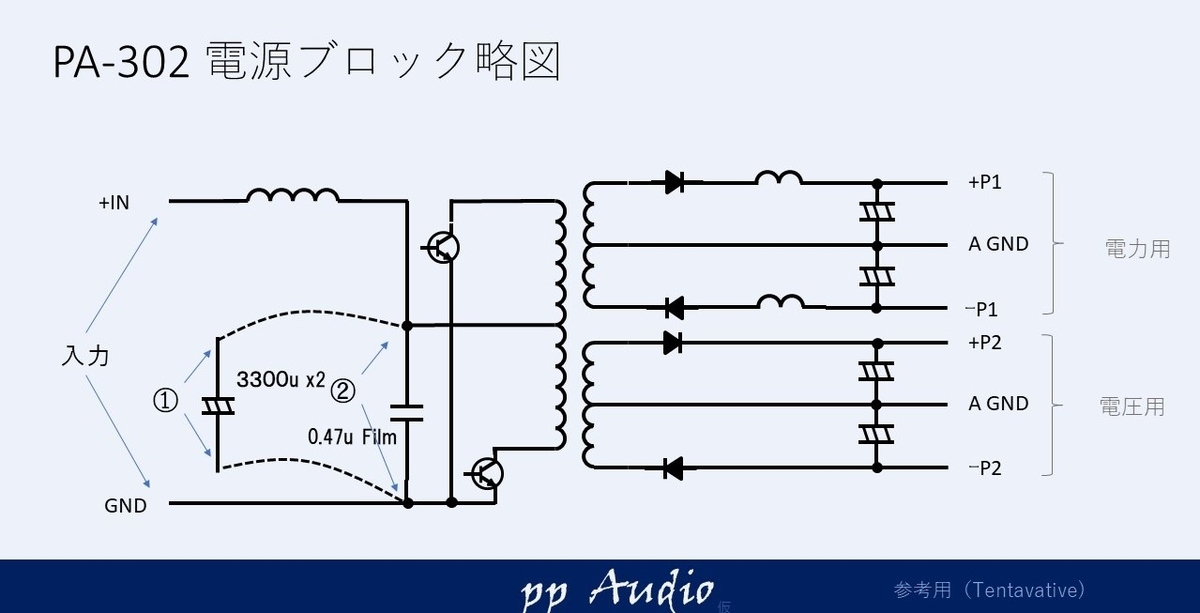

電源ノイズ
カーアンプは、多くのモデルでスイッチング電源を採用しています。
そのため、スイッチングノイズが、入力や、アンプへの供給電源等、様々なところにノイズが伝搬し、悪影響を及ぼします。高調波対策を施すことで、ノイズを小さくしてゆきます。

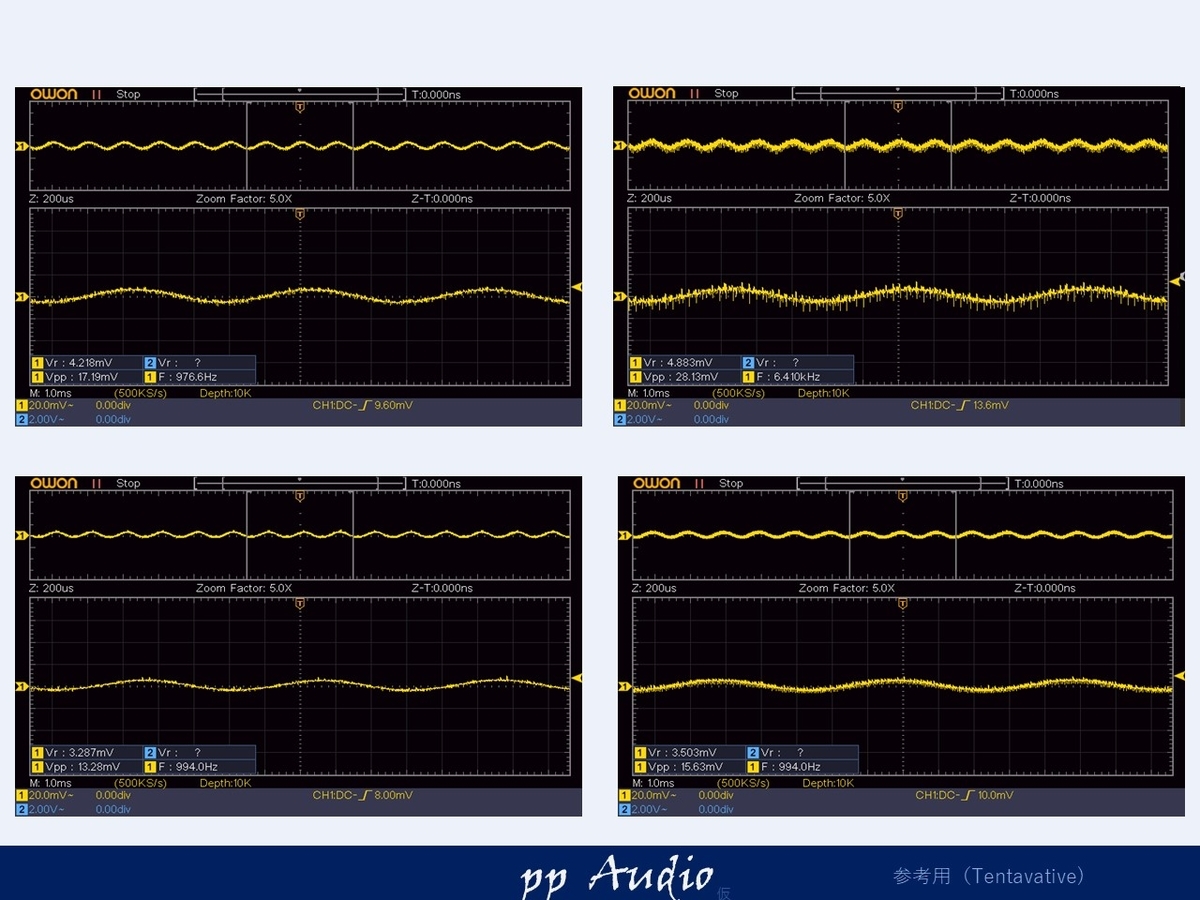

入力ノイズ
入力のコンデンサは、すでに交換してあり、オリジナル（修繕）でも良好でした
一次側の高調波対策の効果でさらに、抑えることができました。

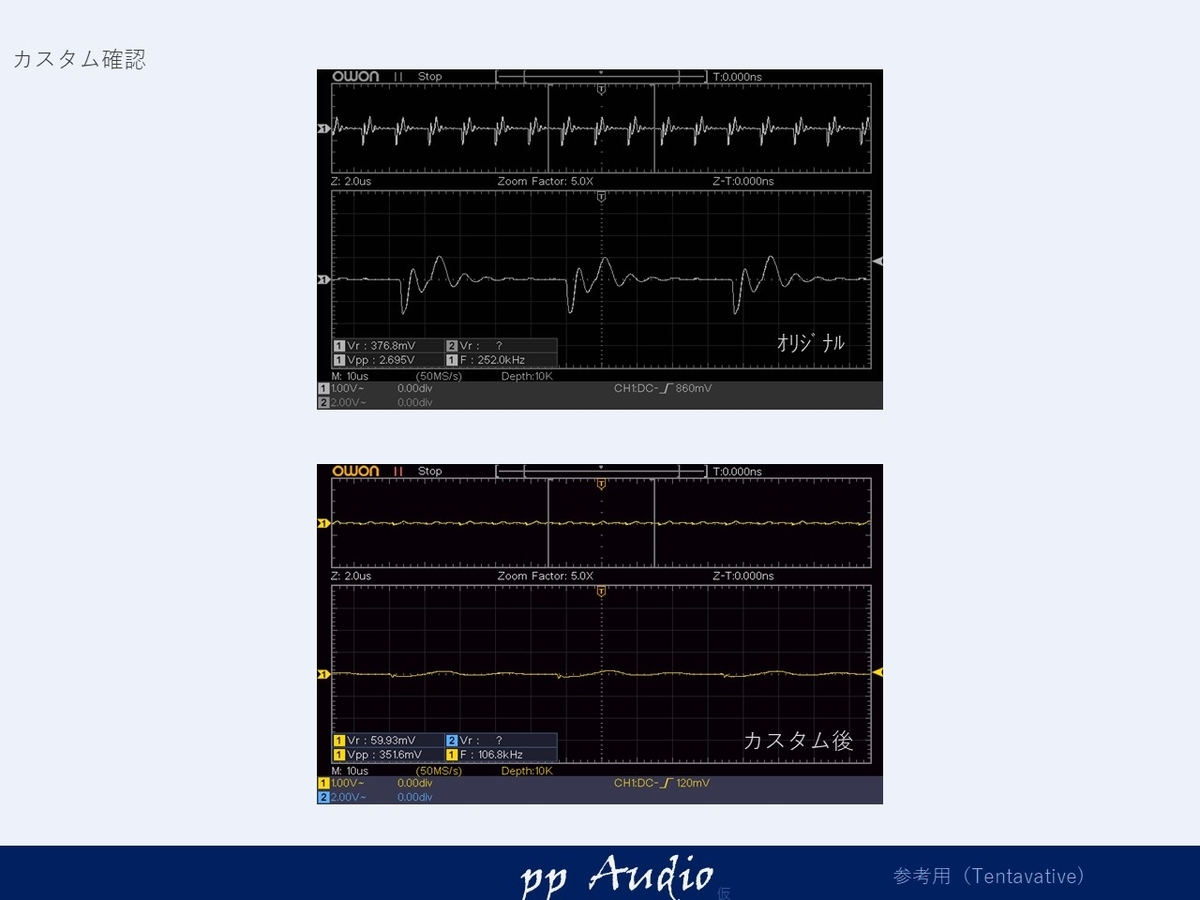

一次ノイズ

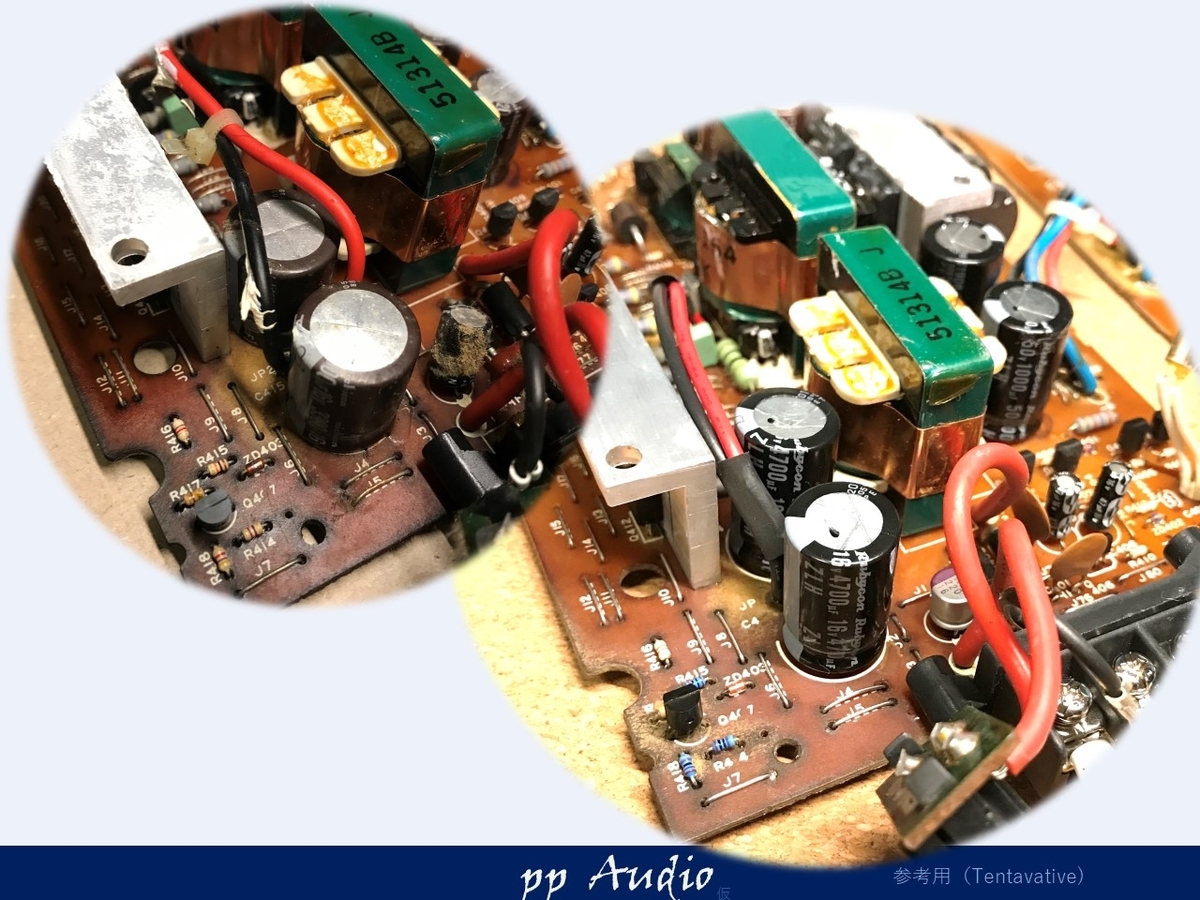

一次電源は、超低ESRのコンデンサでかなり良くなっていました。
ディスクリートとチップのセラコンのあわせ技で、改善しています。

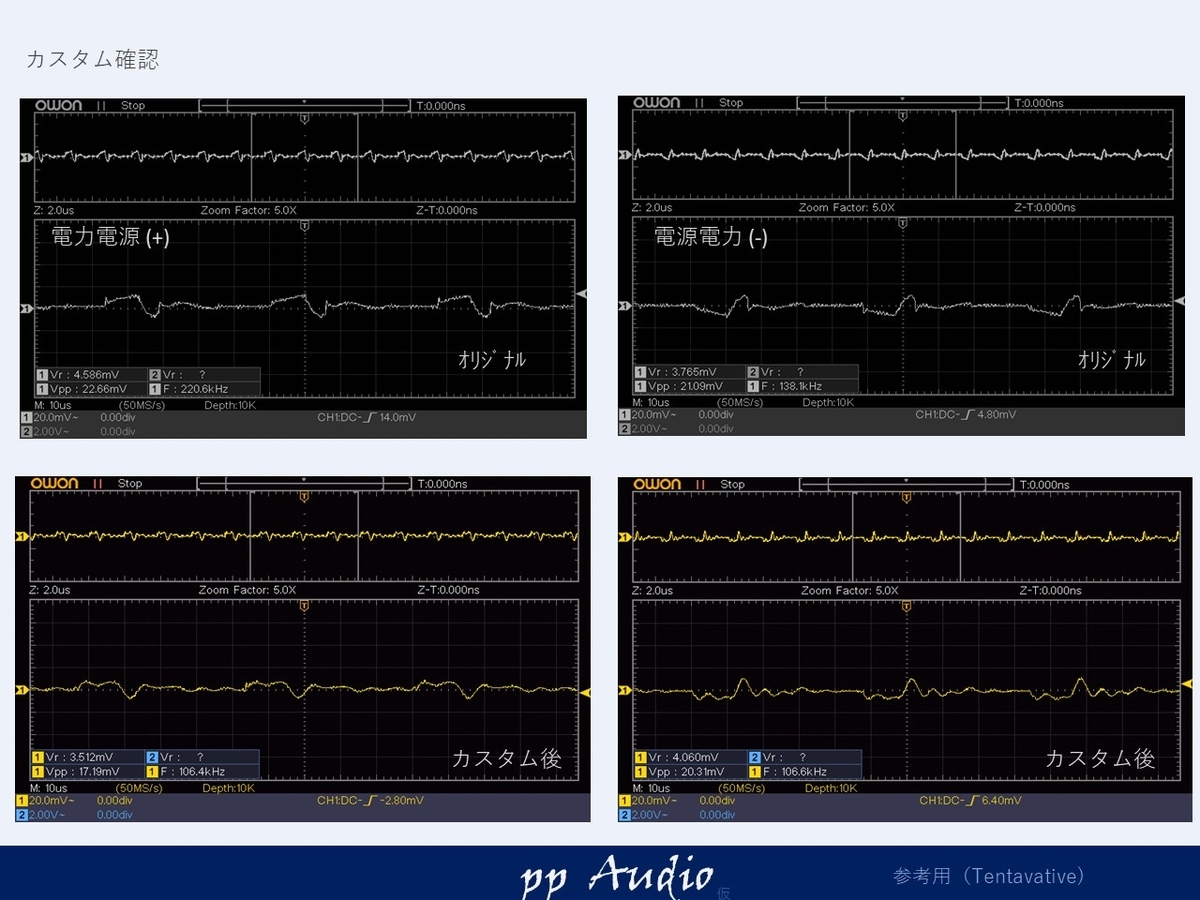

二次ノイズ（電力）
チョークコイルの交換と、チップセラコンで抑え込みます。

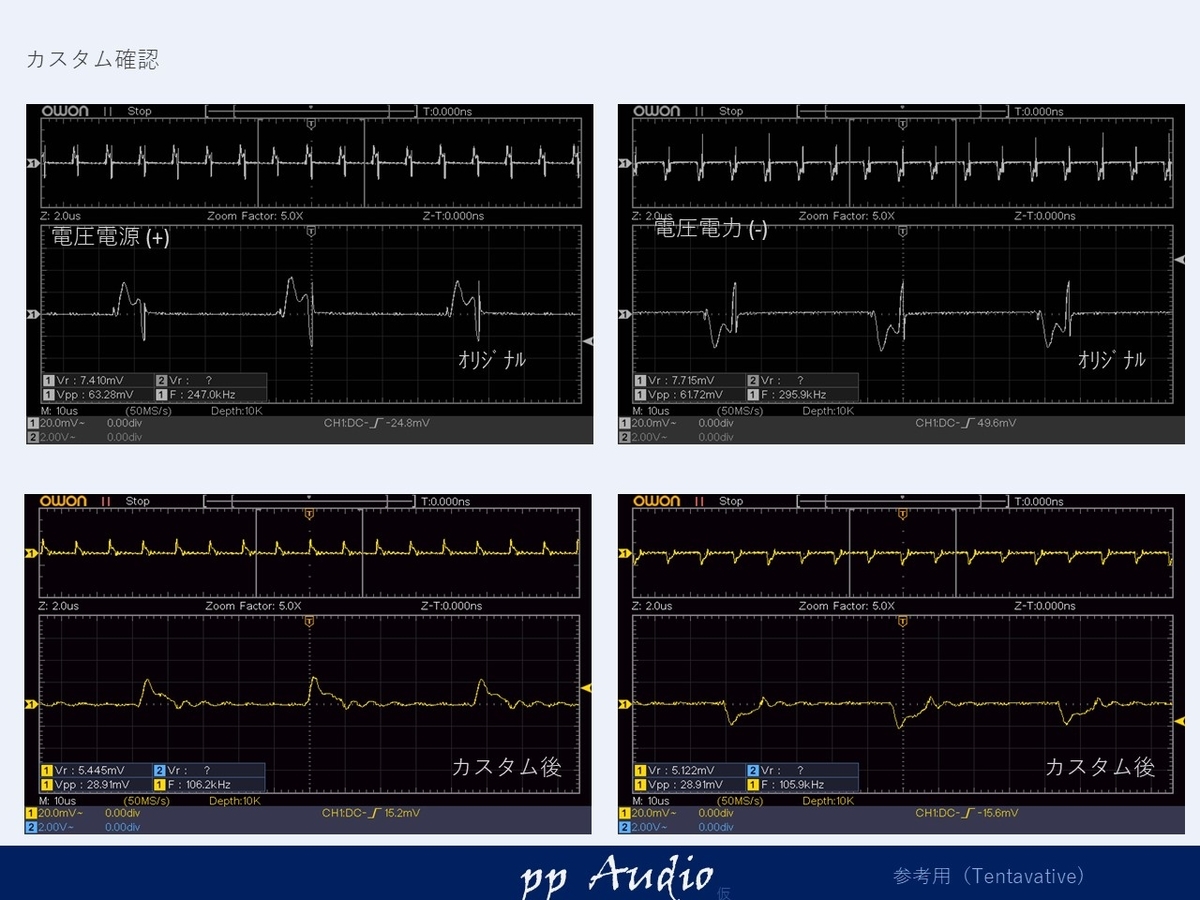

二次ノイズ（電圧）
スパイクが大きめの電圧用は
チップセラコンで抑えます。

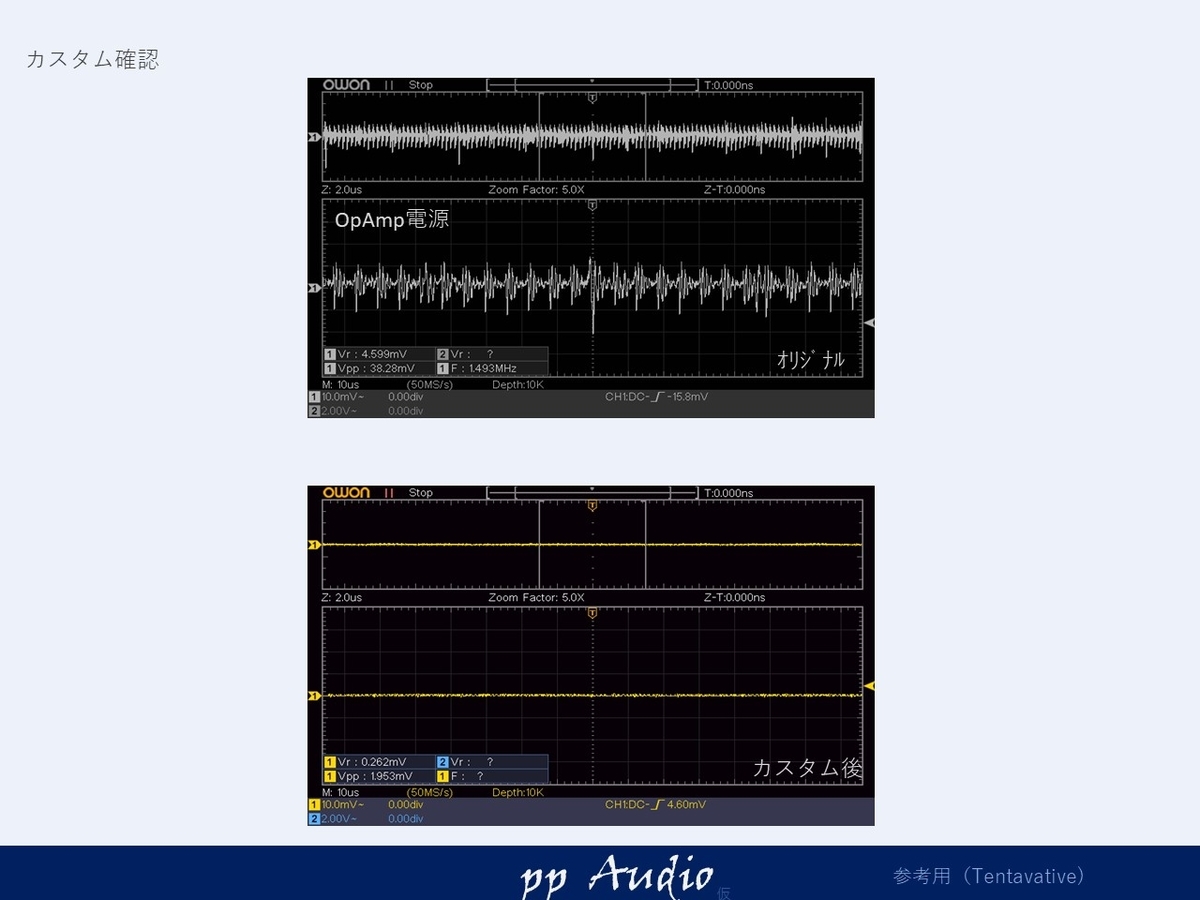

OpAmp電源
OpAmpの電源は
を施しています。
ノイズは、観測できない状態まで、きっちり落とし込みます。
出力確認
電源を高調波対策を施しましたので、その効果を出力の確認を行います。

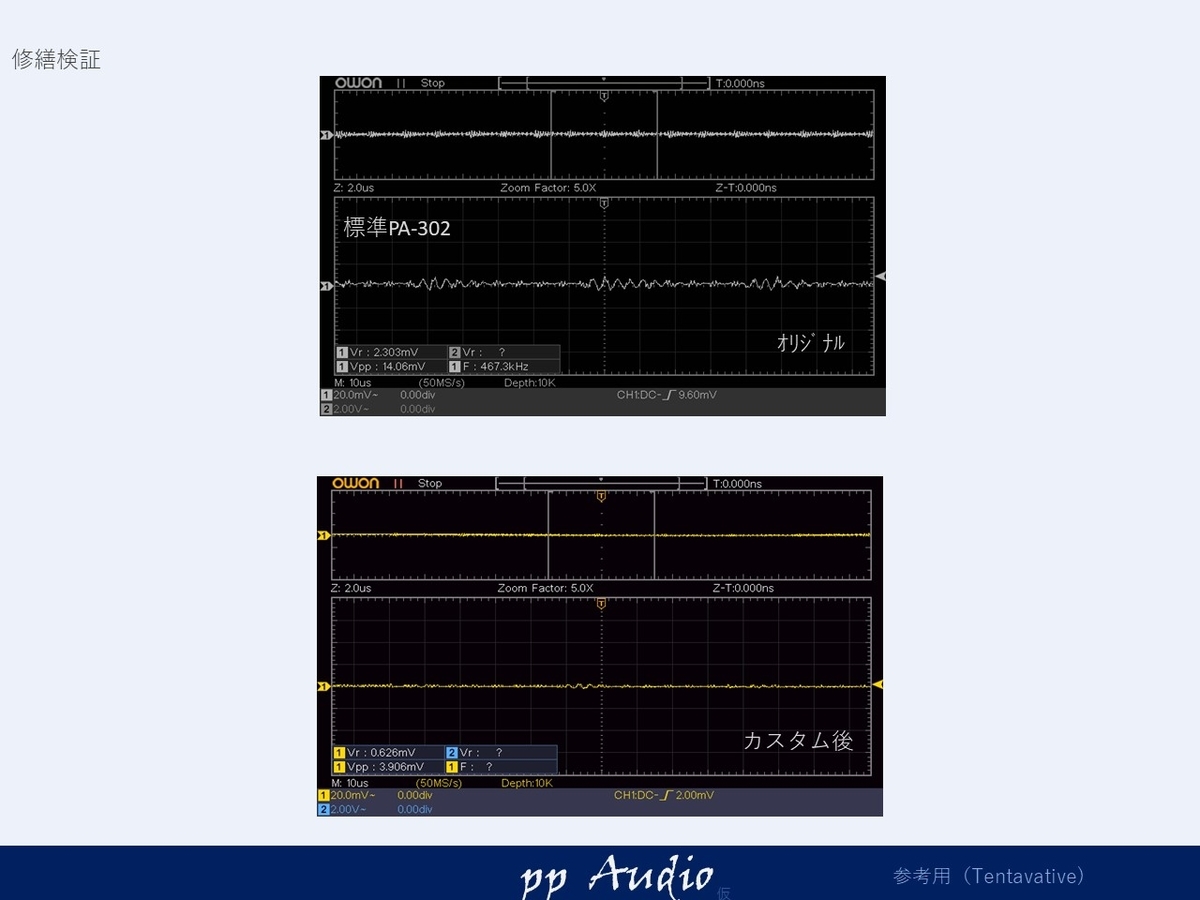

微細出力
もともと、微細なノイズが確認できる程度でしたが、
さらに良くなっているのが確認できました。

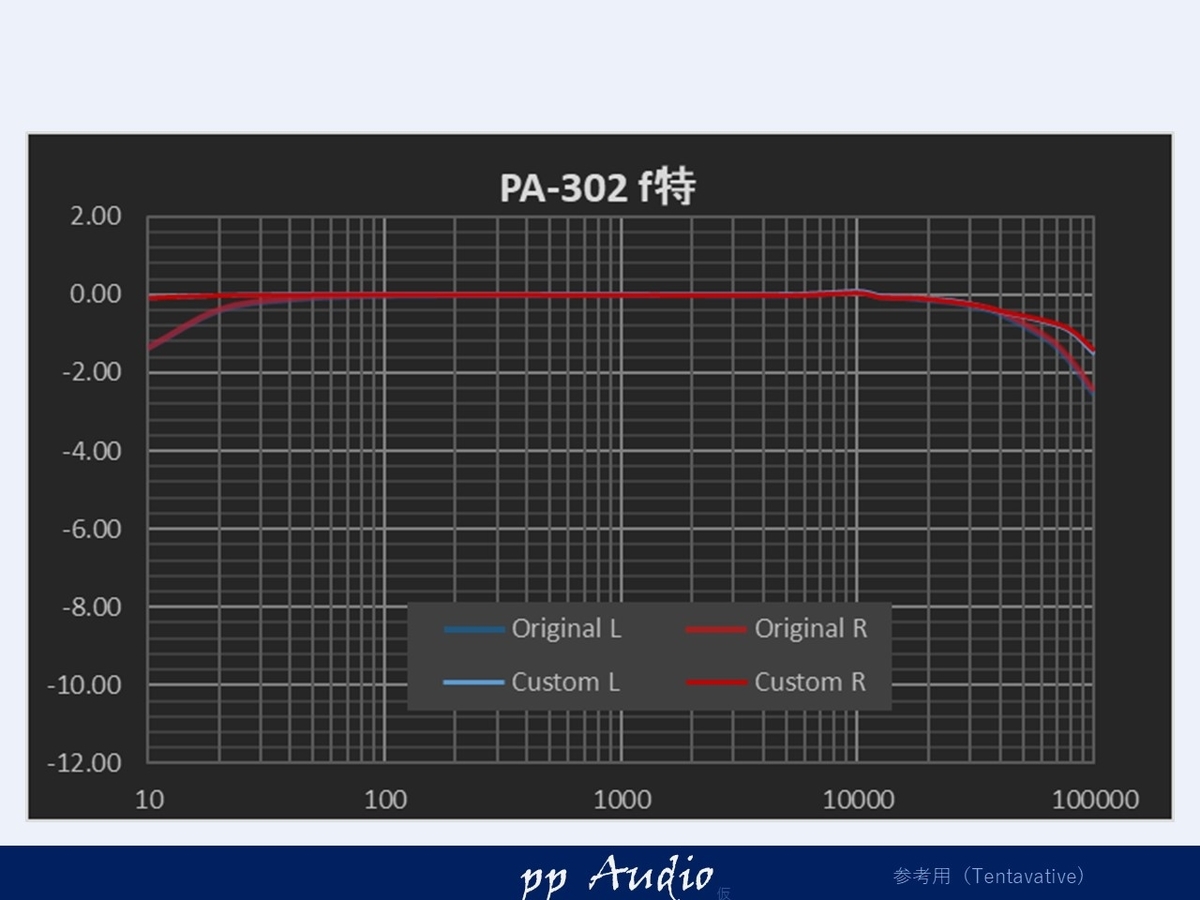

周波数特性
最後に周波数特性を確認します。
低周波数まで、きれいに伸びるようになりました。
また、高周波も、改善が見られます。
外装修繕

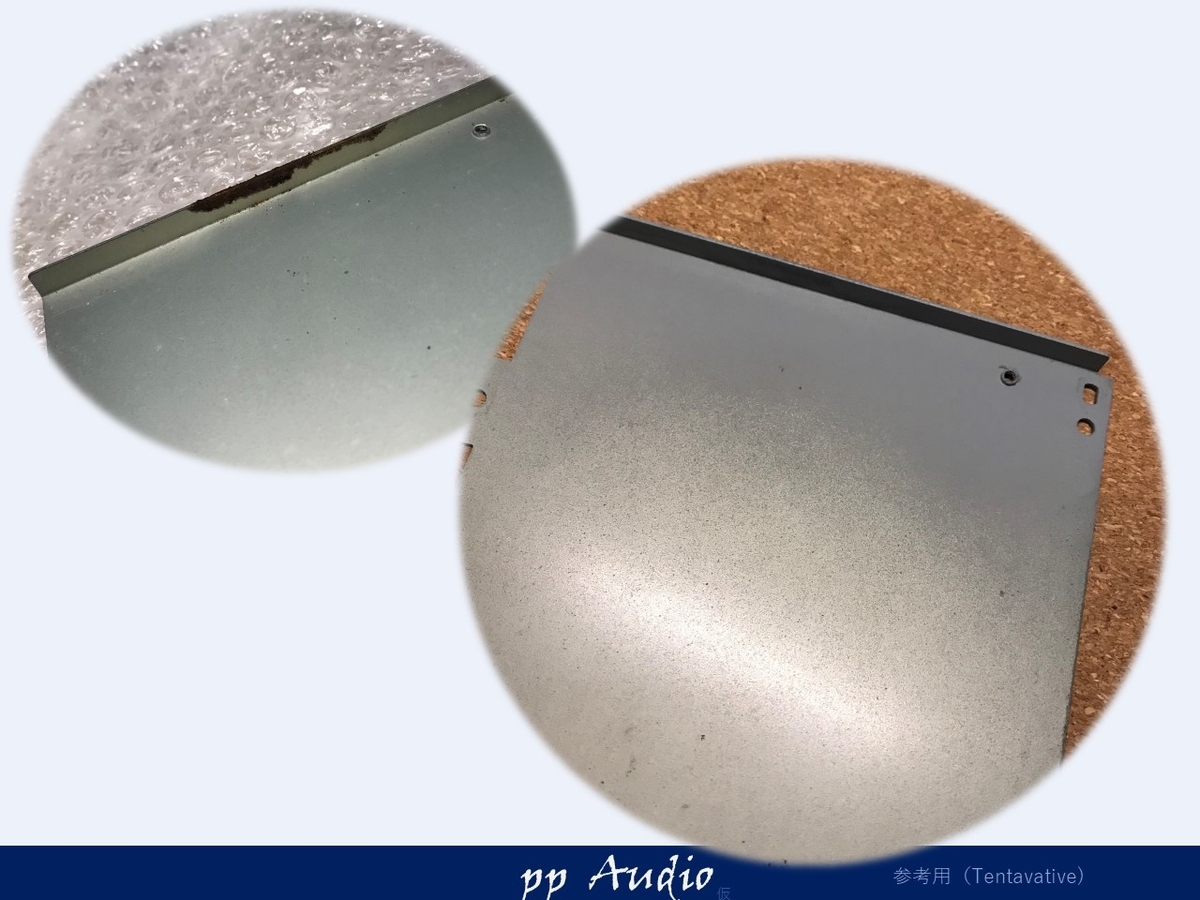

コンデンサの液漏れは、底板を腐食していることがあります。
こんなときは、
- ヤスリ等で、サビを取り除く
- サビ還元剤にて防錆処理
- プラサフにて防錆
を施します。

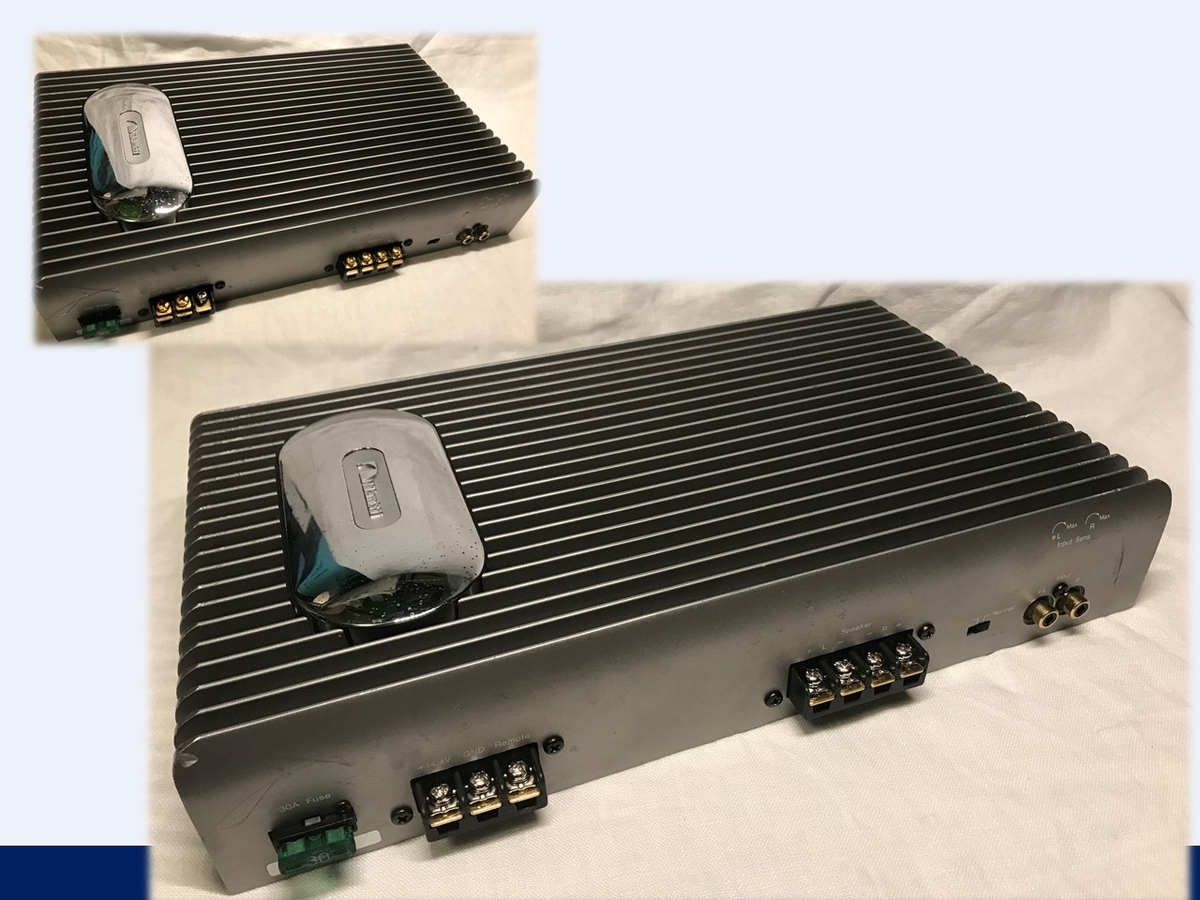

外装もクリーニングを施し
スッキリ仕上げました。
まとめ
PA-302は、とてもメンテナンスしやすいアンプで、電源の余裕もありかつ、ノイズも微小です。大きな電源容量で、サブウーファを駆動するのも、また、繊細なツイータを鳴らすこともできる万能なアンプに仕上がったと思います。
もし、状態の良さそうなPA-302を見かけたら、メンテナンスに挑戦してみたらいかがでしょうか。もし、途中で断念しても、当方で、お手伝いも承ります。
