カミチパワーアンプ PA-301 カスタム・メンテナンスピアニシモ仕様 23-11 #3

モノラルで160w絞り出すナカミチパワーアンプ PA-301。今年３台目のメンテナンスの機会に恵まれました。
時折音が出ないとのこと。
裏蓋を開けてみると、著しい損傷等は見当たりませんでした。
不具合を探って、きっちりメンテナンスしてみたいと思います。

動作が不安定とのことですので、早速基板の状態をみてみました。

いくつか部品交換されているのがわかります。

固定のボンドも、オリジナルのボンドの上から、つけている状態です。

標準と異なるリレーがついているので、確認すると

やはり、間違った１２Vのリレーが取り付けられています。

発熱や、電源のバランスが狂ってしまい、危険な状態です。

部品を交換したときに、基板の銅箔（座）を剥がしてしまったのでしょうか。

部品のリードで接続しています。ねじとショートしそうです。

ハトメを用いて、座をつくって、しっかり修正しました。

これで、振動等にも耐えられます。

電源が入れれられる状態になったので、出力を確認してみると

少しノイズが多いです。出力（ゲイン）も小さめ。

無音状態で出力をみてみると

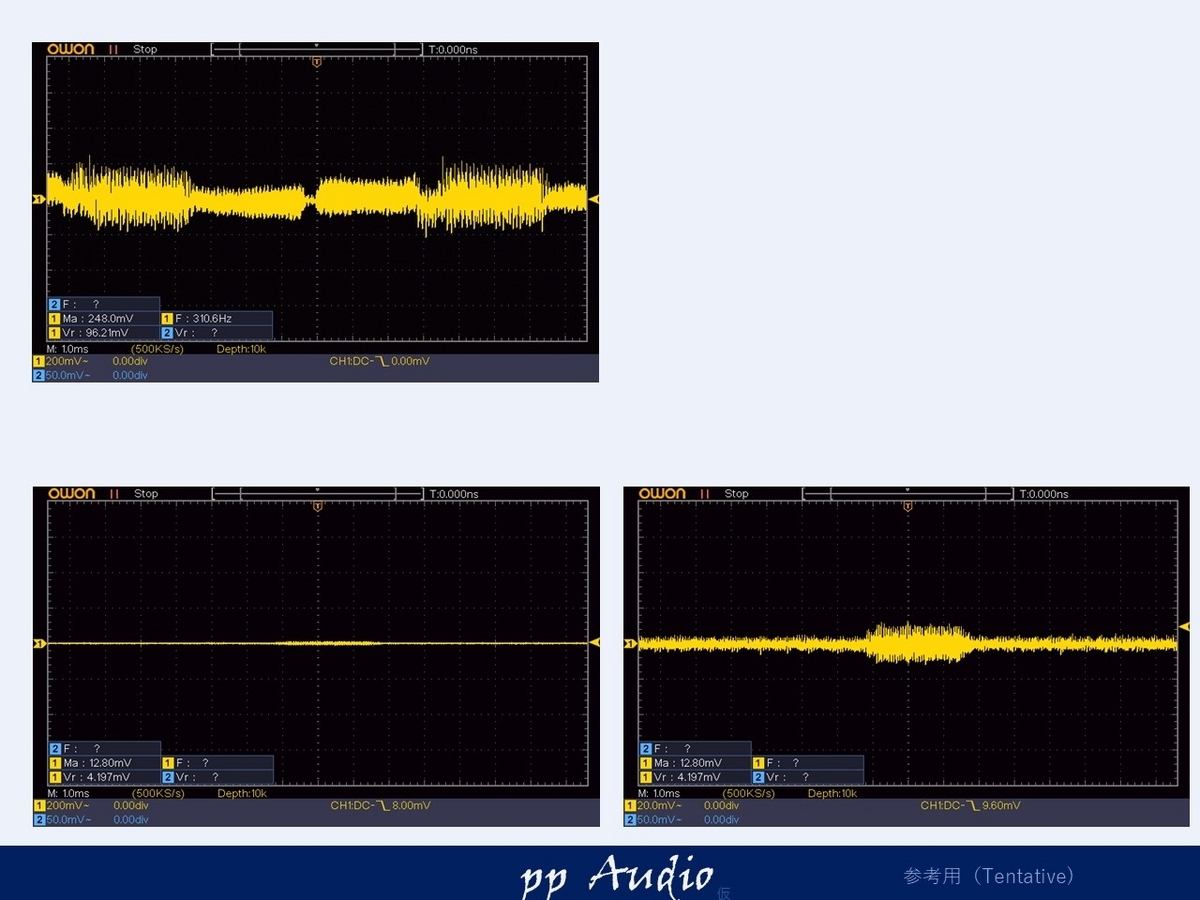

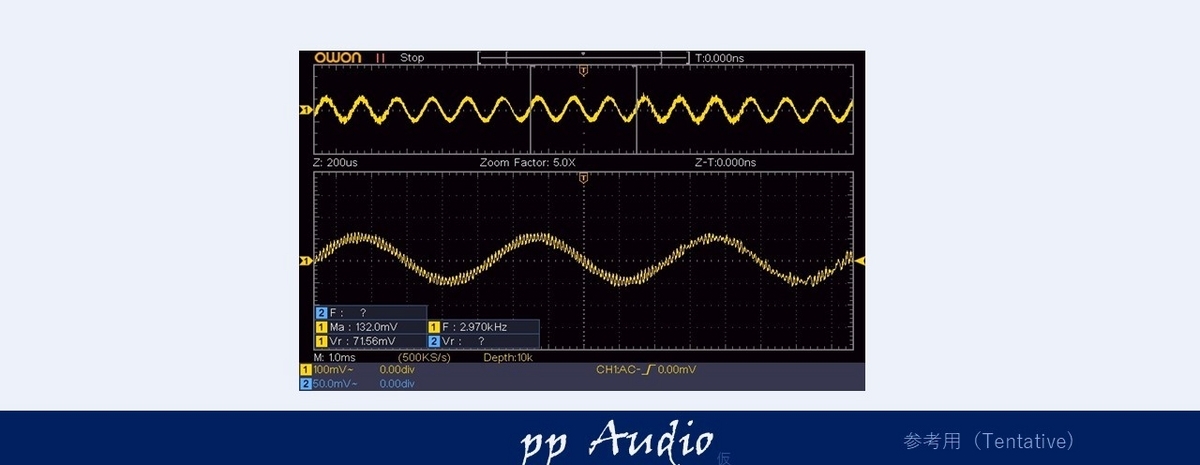

定期的になにかノイズが出ています。

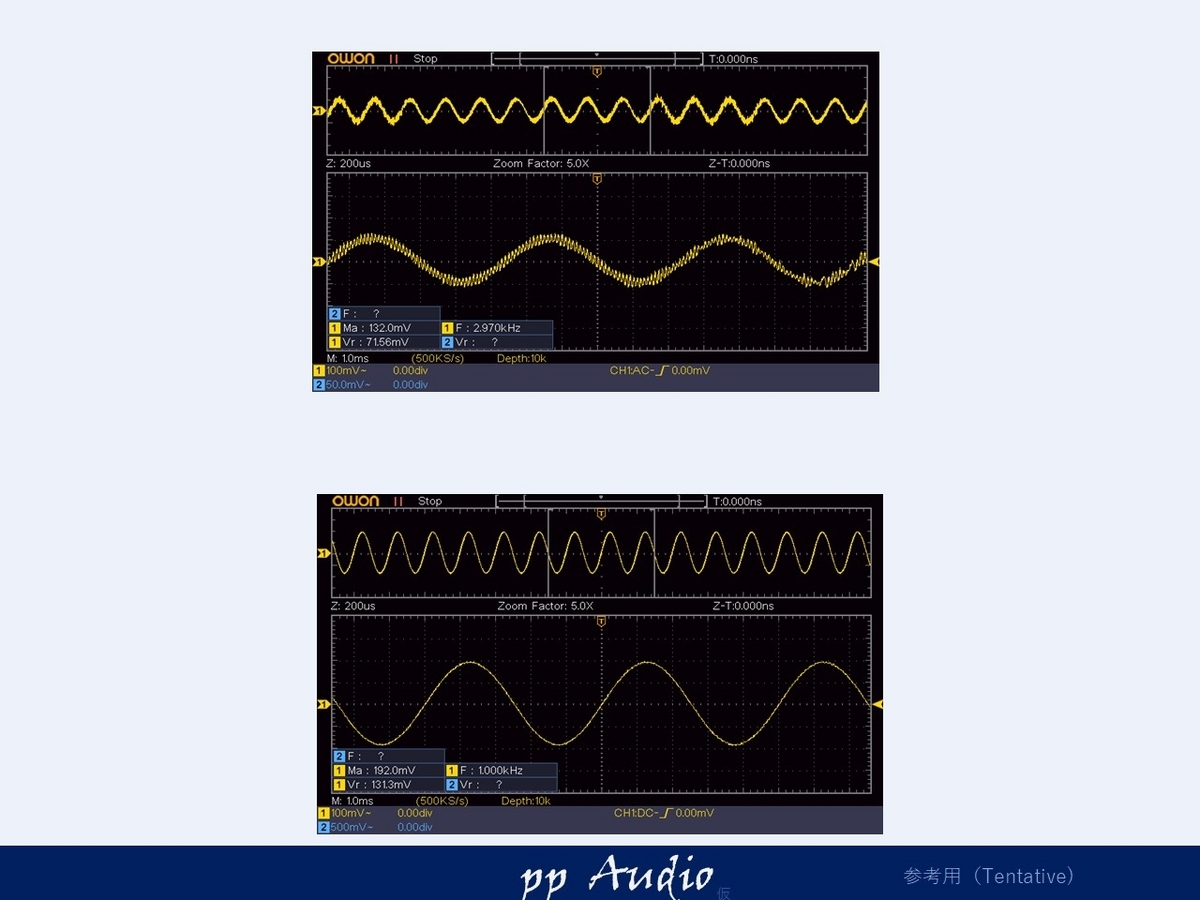

周波数特性を確認すべく、1kHzで、ゲインを調整し、10Hzにすると、出力が出ません。さぶ、ウーファを得意とするPA-301の特性では、なく、なにか問題があることが、わかりました。

不具合状態からすると、初段の電圧増幅部になにか問題がありそうです。

PA-301の回路図は手元にないため、プリアンプ部の回路を解析

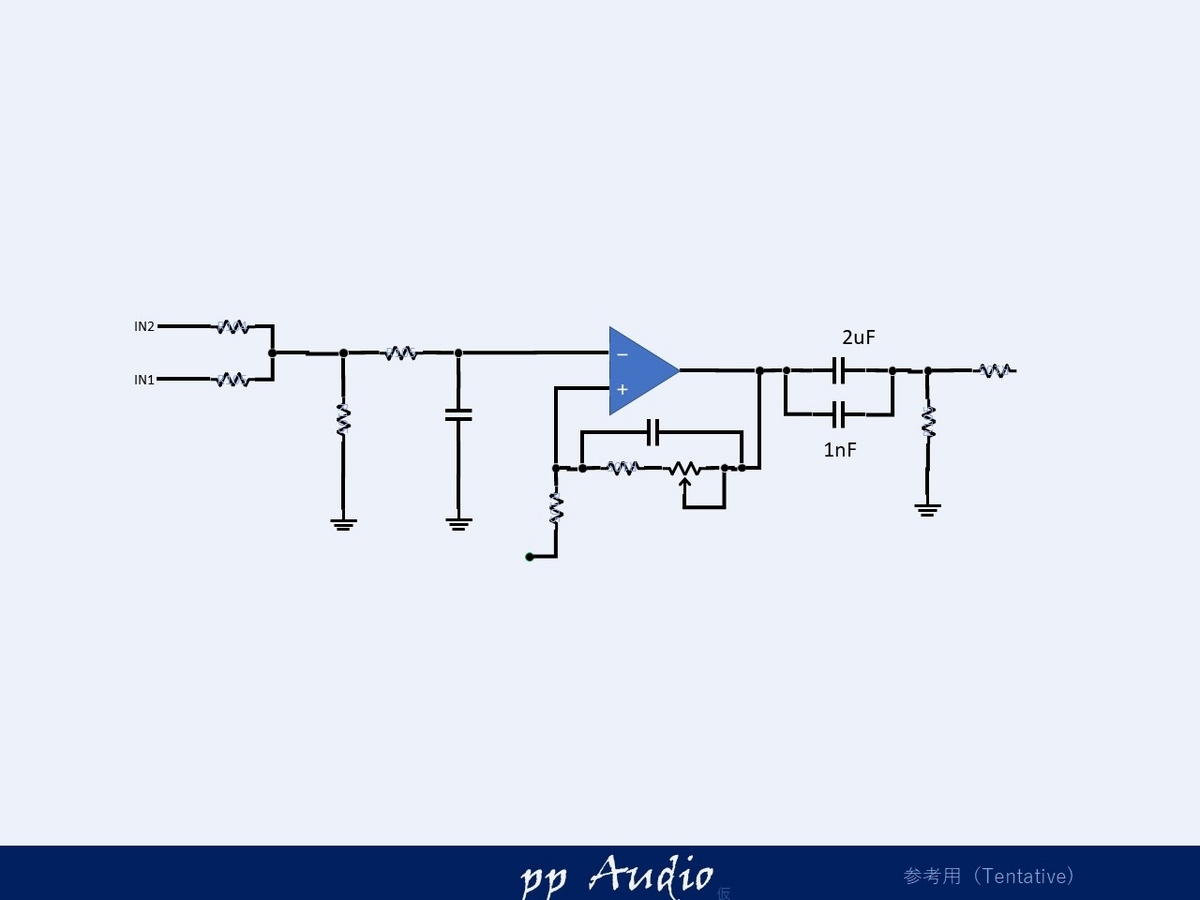

これをもとに、回路図にすると、

どうもカップリングコンデンサがおかしい？のではないかと、探りをいれると

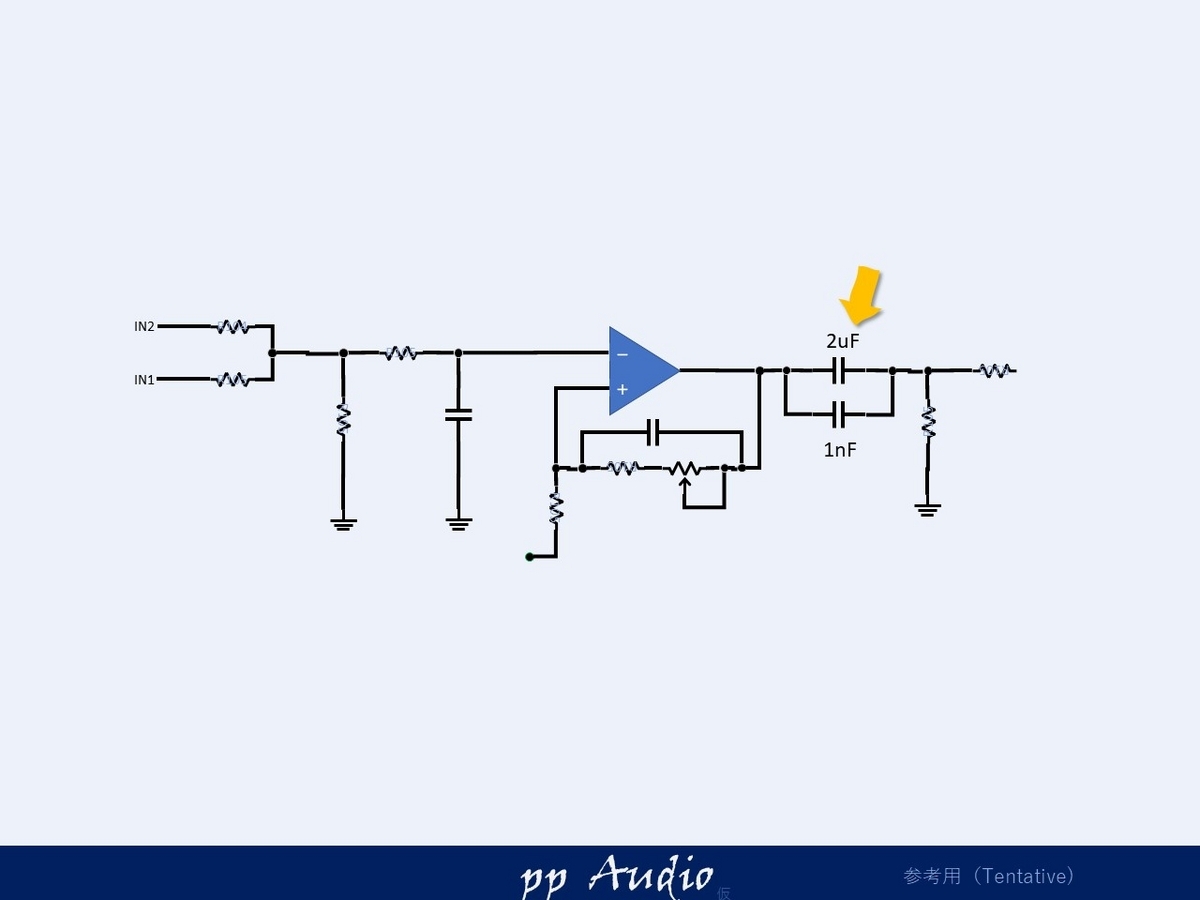

2uFのフィルムコンデンサが接触不良を起こしているのが判明。

はんだを一度吸い取り、きちんとはんだ付けすると、直りました。

（あとで、高分子フィルムにしますが、初期状態を見るために必要な手順です）

さて、いつものカスタマイズを実施します。

今回も、電源強化、高調波を施し、ナカミチの魂を生かしてみました。

電源強化
　超低ESRの電解コンを始め、高分子コンデンサも採用
高調波対策

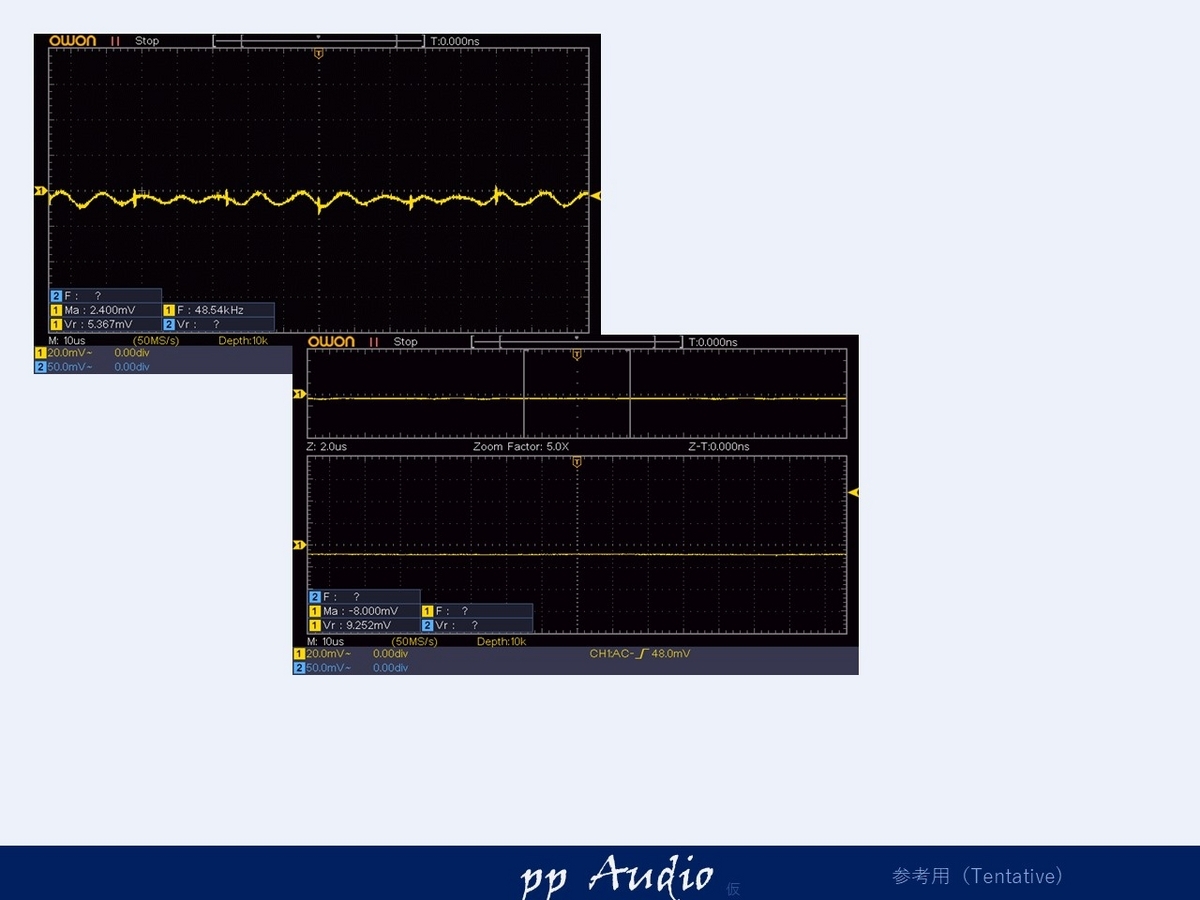

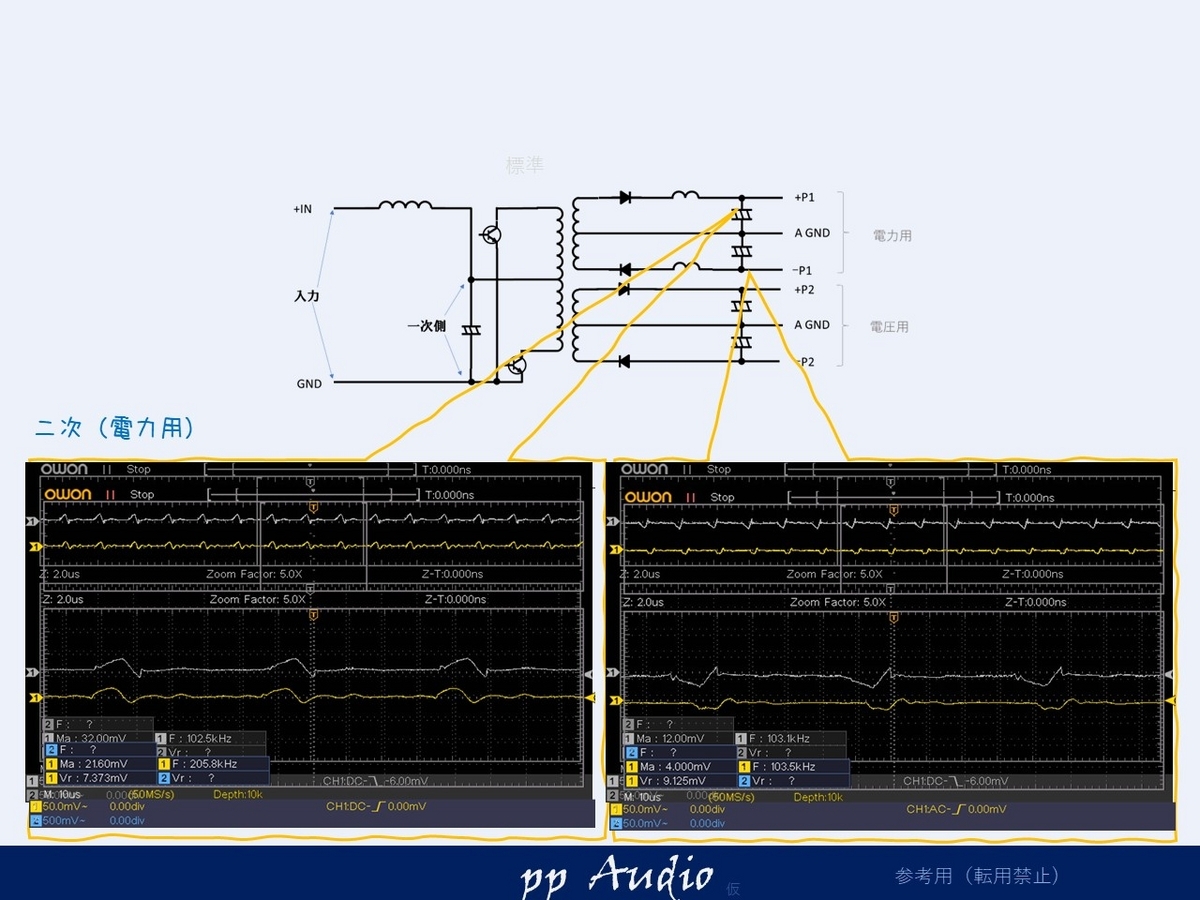

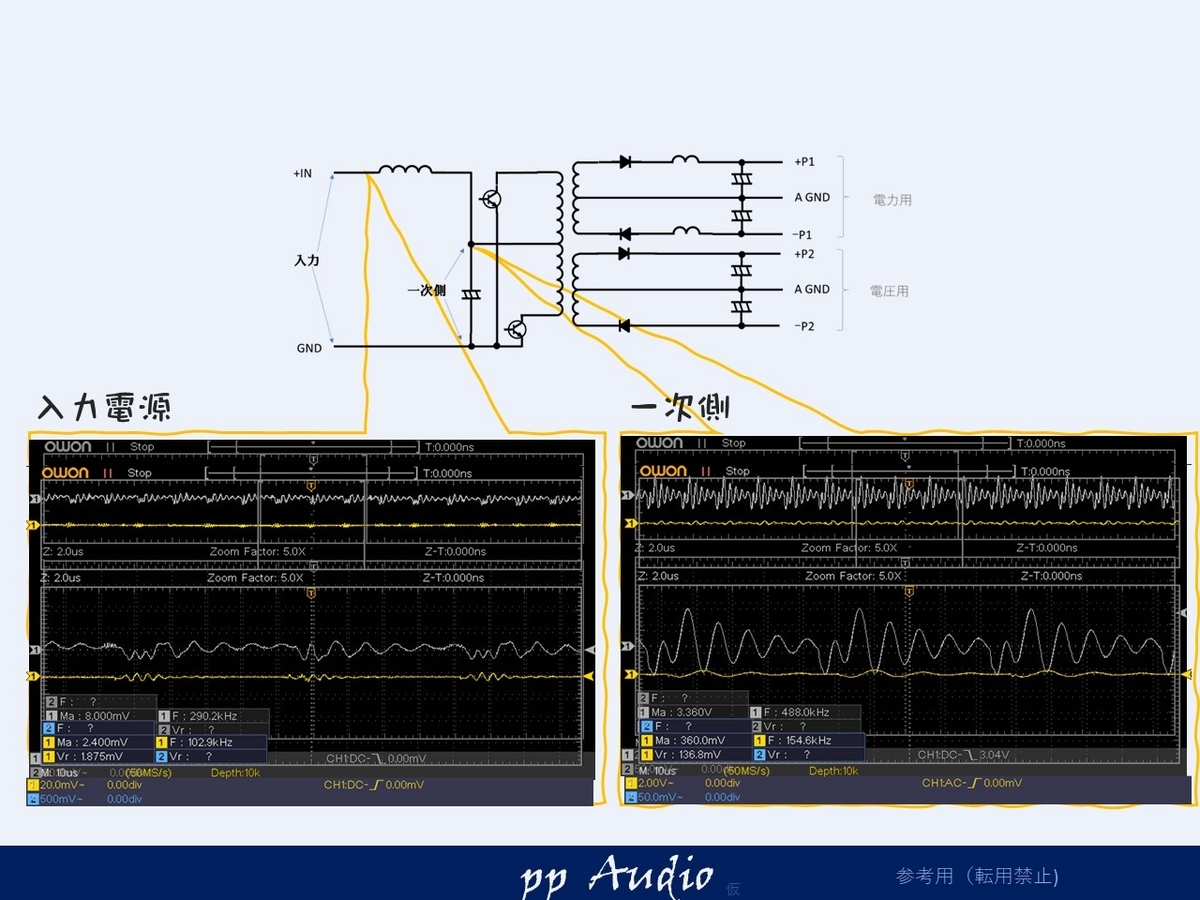

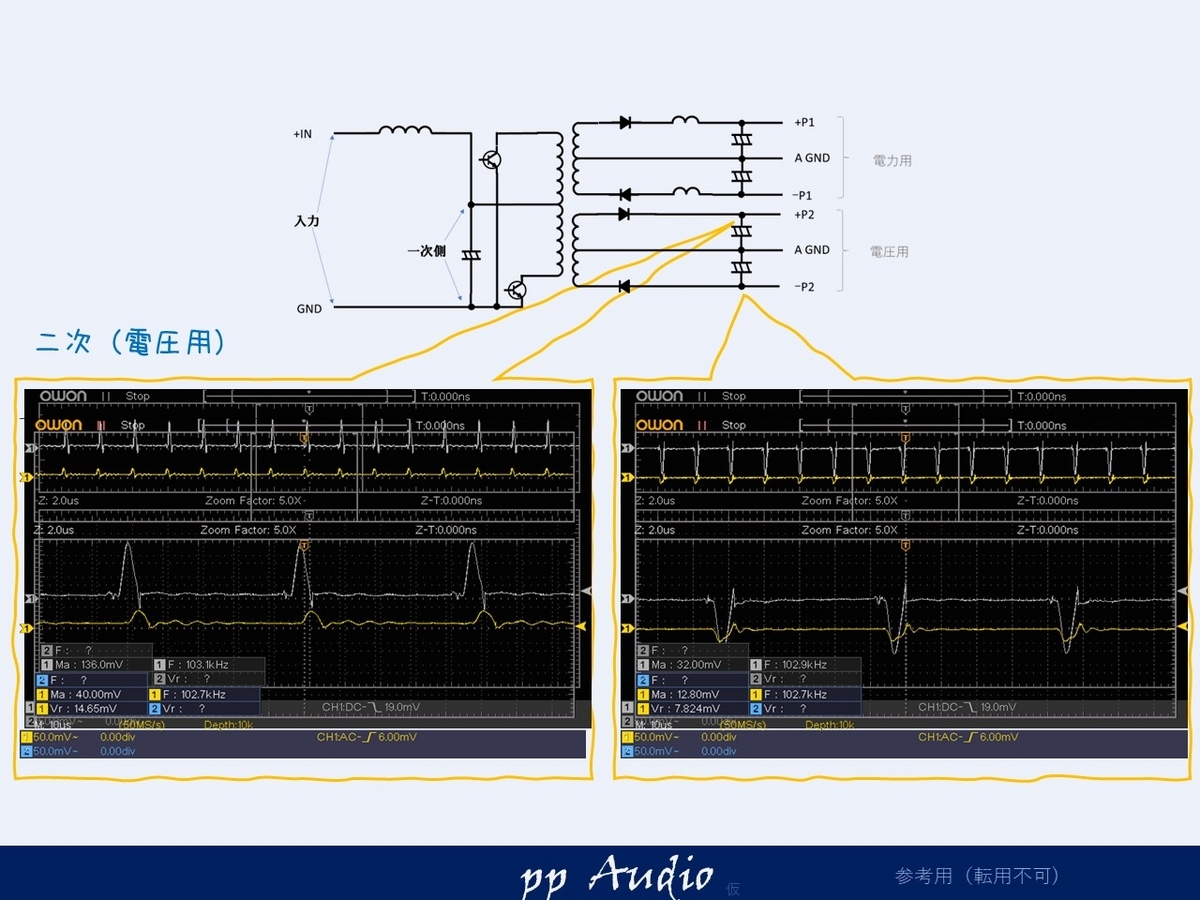

　波形を観測しながら、高分子コンデンサ、チップコンデンサ等を
　用いノイズの低減効果が確認できた値、素子を採用。
トロイダルコアチョークコイル
　電力用の電源のコイルにトロイダルタイプを採用。
　漏れ磁束が小さく、オリジナルコイルよりESRが小さく効率よく
　エネルギーを蓄積します。
OpAmp電源強化
　OpAmpの電源を放熱のよいTrに交換し、安定化。
　平滑も高分子を用います。
高分子カップリング
　高分子のフィルムコンデンサを用いて低歪の音を追求。

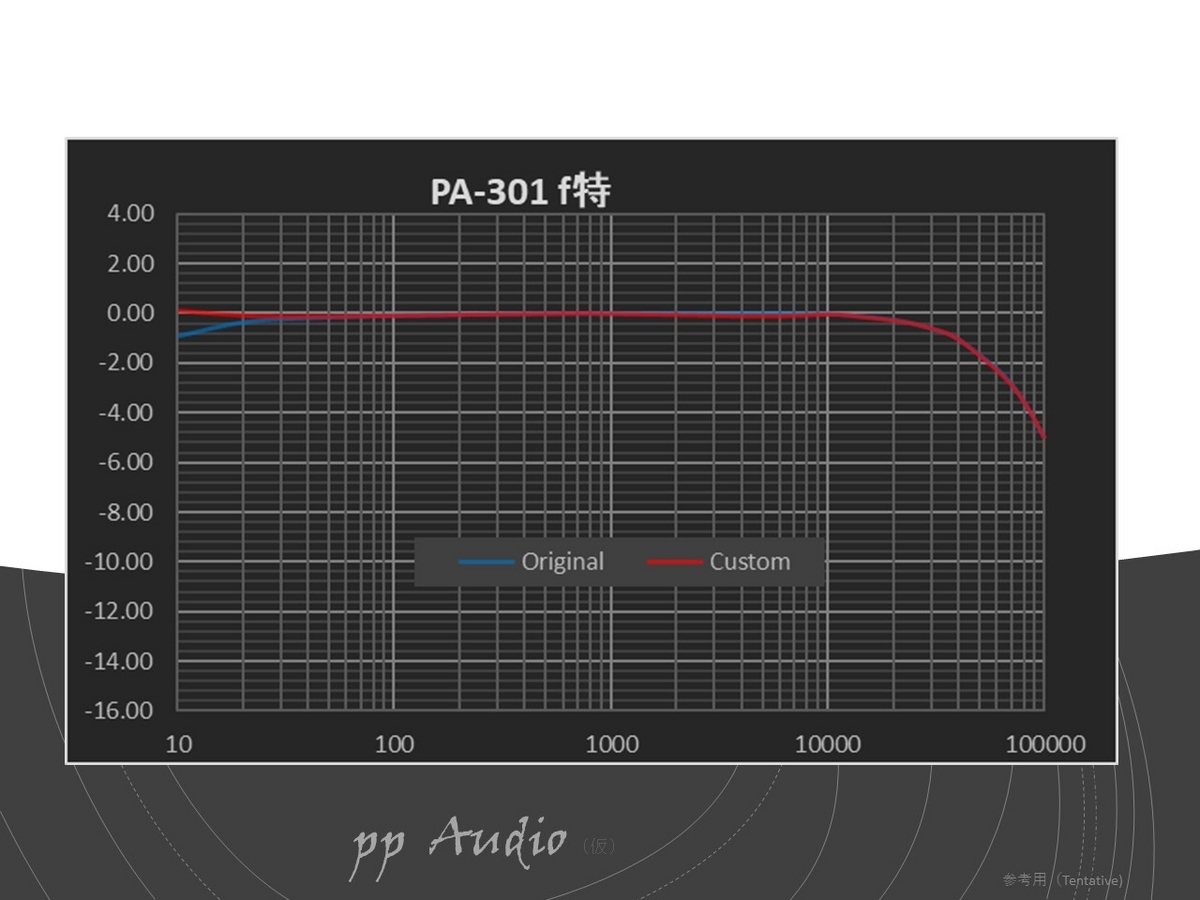

　容量も大きくして、低域の特性を改善します。
GNDパラメータ調整
　入力のGNDとアンプのGNDの接続パラメータを調整し、
　バランスアンプの帯域外のノイズを低減します。
