ナカミチ PA-202 メンテナンス (202103) 整備録

ナカミチPA-202のメンテナンス記録です。
状態が不明でしたが、運良く手に入れることができました。中を確認するととてもきれいな状態でした。

いつものように、とっておきのナカミチに仕上げたいと思います。

f:id:MatsubaraHarry:20210303132300j:plain



 はじめに

PA-202は、ナカミチパワーアンプの中でも数少ない単一基板のアンプです。
構造がシンプルで、使いやすい出力で、比較的小型に作られています。

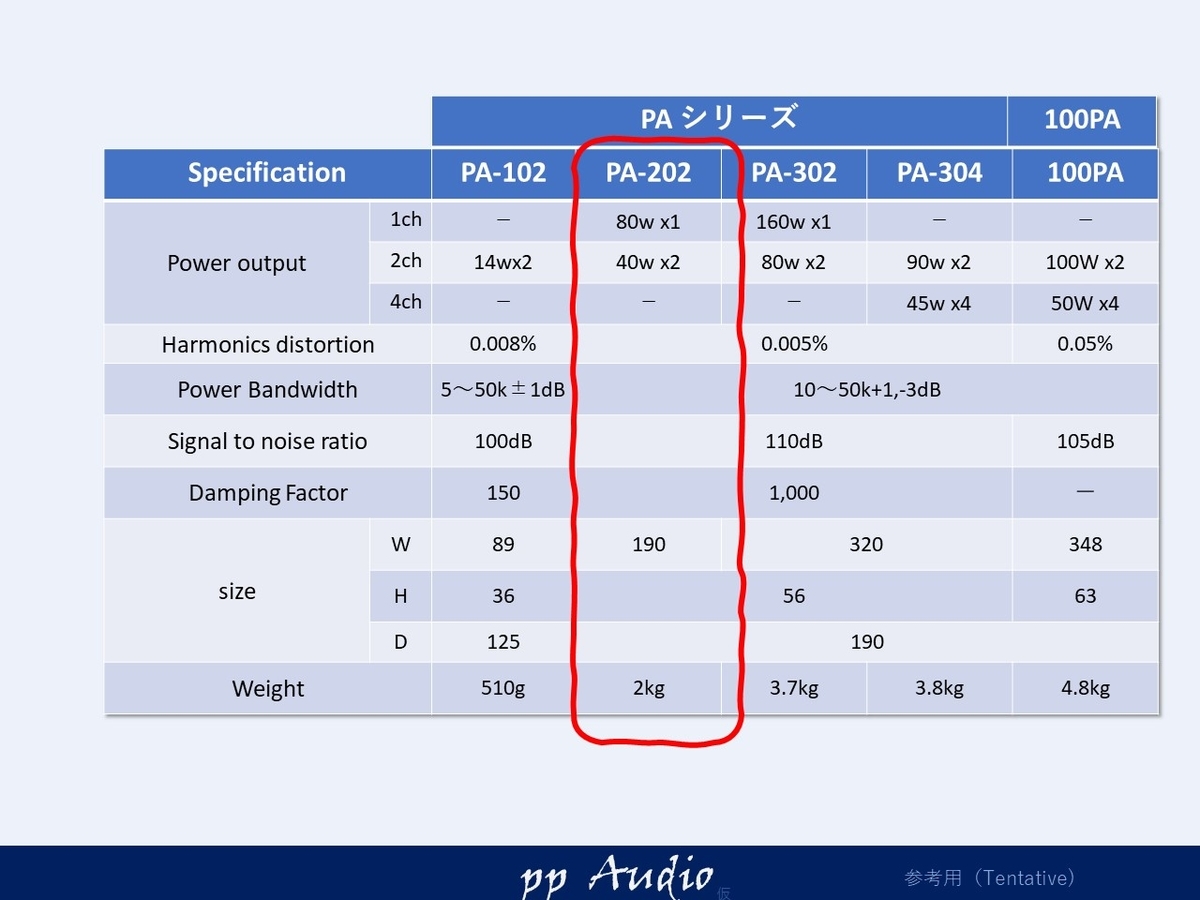

仕様

f:id:MatsubaraHarry:20210302212056j:plain

40Wの出力はフルレンジや、ツイータ、ミッドバス等ならば十分にドライブできます。

外観

かんたんなクリーニングをおこなったところ、とても状態がよいことがわかりました。

f:id:MatsubaraHarry:20210302212216j:plain

(Topのヒートシンクとエンブレムに僅かな傷のみです。)



端子も状態がよく

f:id:MatsubaraHarry:20210302212353j:plain

ネジがれ等は殆どありません。大事にされてたアンプに違いありません。

内部

内部をあけてみても

f:id:MatsubaraHarry:20210302212444j:plain

液漏れ等は、見当たりません。基板もとても良い状態です。

実装

今回は、状態がよかったので、早速カスタムしてみました。

  • 電解コンデンサ長寿命化
  • 電源、一次、二次の高調波対策
  • 電力用フィルタにトロイダルコア採用
  • GAINボリュームに密閉型のメタル大型品
  • カップリングに高分子フィルムを採用
  • MAX18VのOpAmp搭載可 仕様へ(デフォルトは19Vから電圧ダウン)
  • OpAmpの電源容量のアップ
  • OpAmpのICソケット化(OPA627等可能)

f:id:MatsubaraHarry:20210302212516j:plain

実装は、じつにシンプルです。



動作確認

早速動作確認を行いました。単純な音出しでは、カスタムの検証になりませんので

  • BIASや電源電圧調整
  • 電源ノイズ確認
  • 出力波形確認
  • 周波数特性確認

最低限必要な項目を実施します。

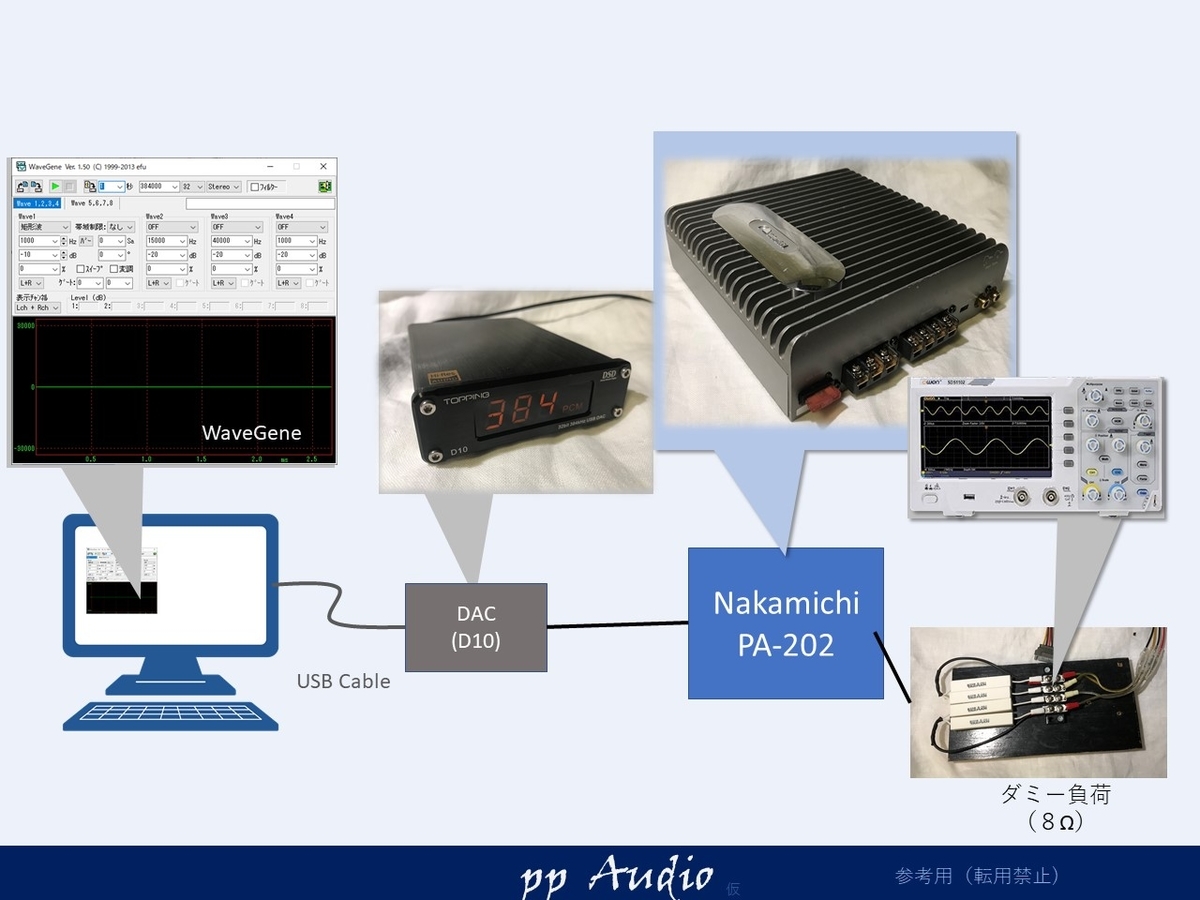

確認環境

かんたんな設備ですが、きちんと確認が行えます。

f:id:MatsubaraHarry:20210302213530j:plain

電源確認

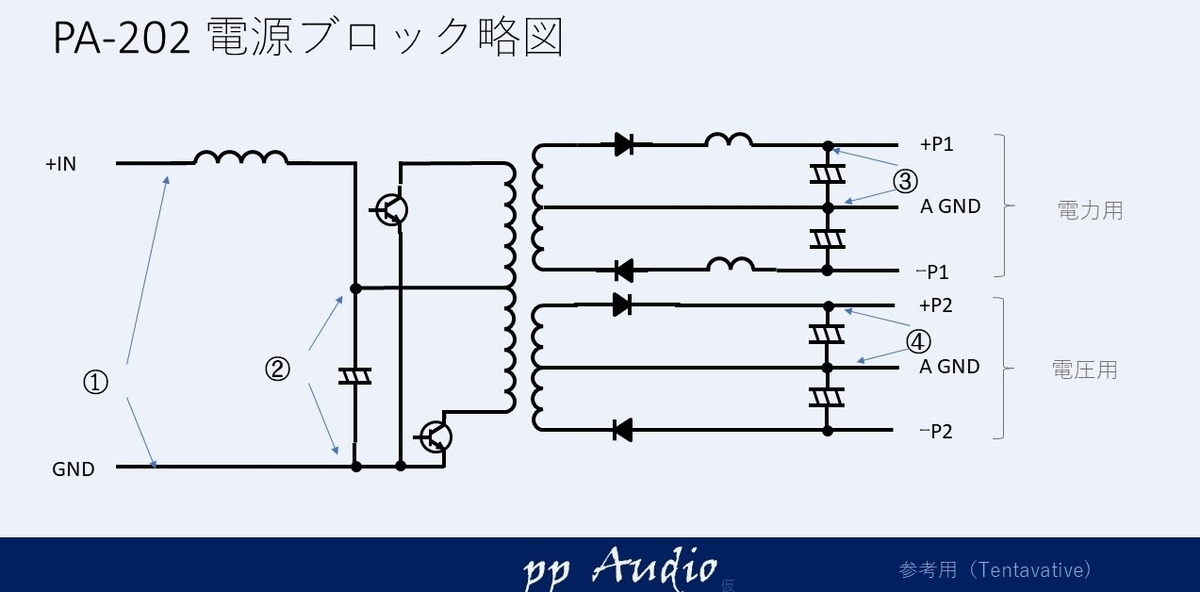

いつものブロック図になります。

入力と、出力の電源の状態を測定します。

f:id:MatsubaraHarry:20210302213654j:plain

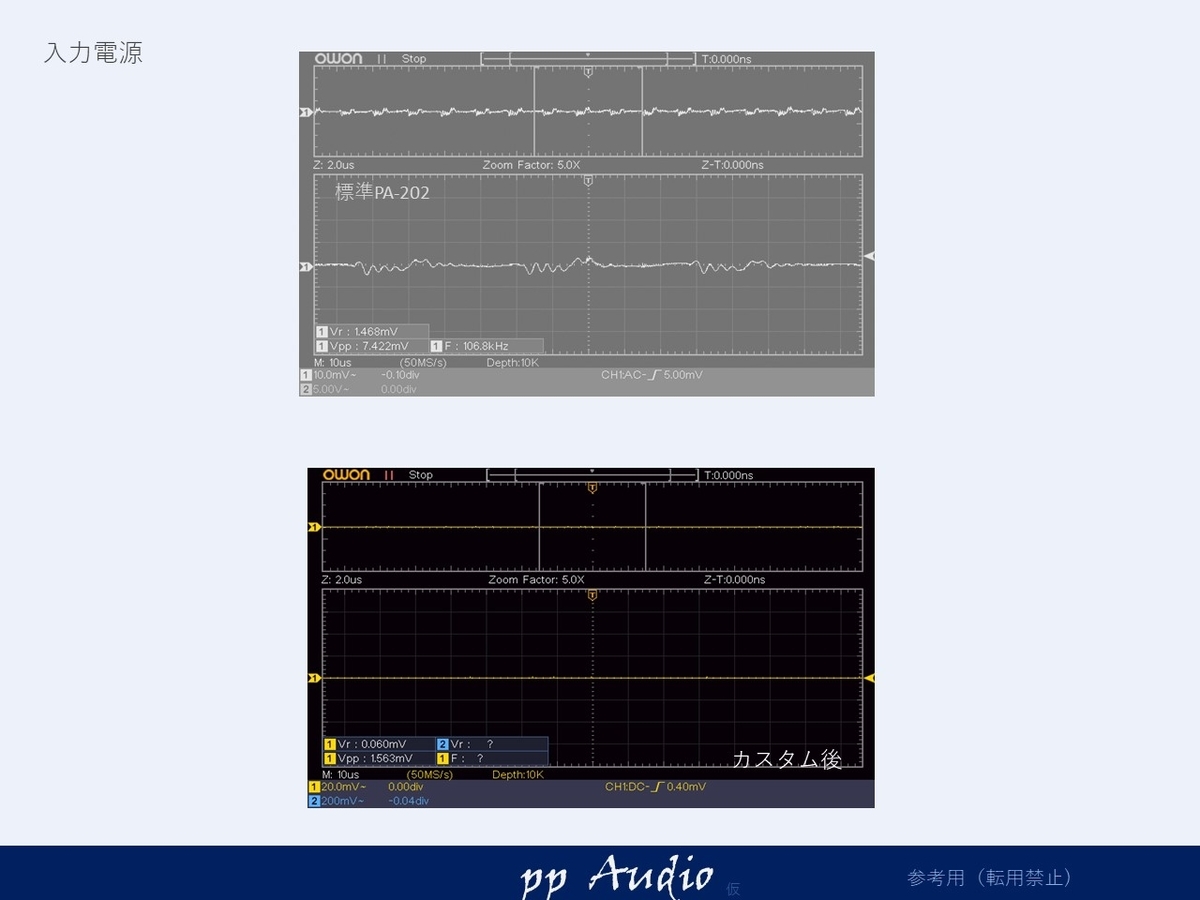

入力電源ノイズ

入力ノイズは、僅かですが

f:id:MatsubaraHarry:20210302213736j:plain

ほとんど確認できない状態になりました。

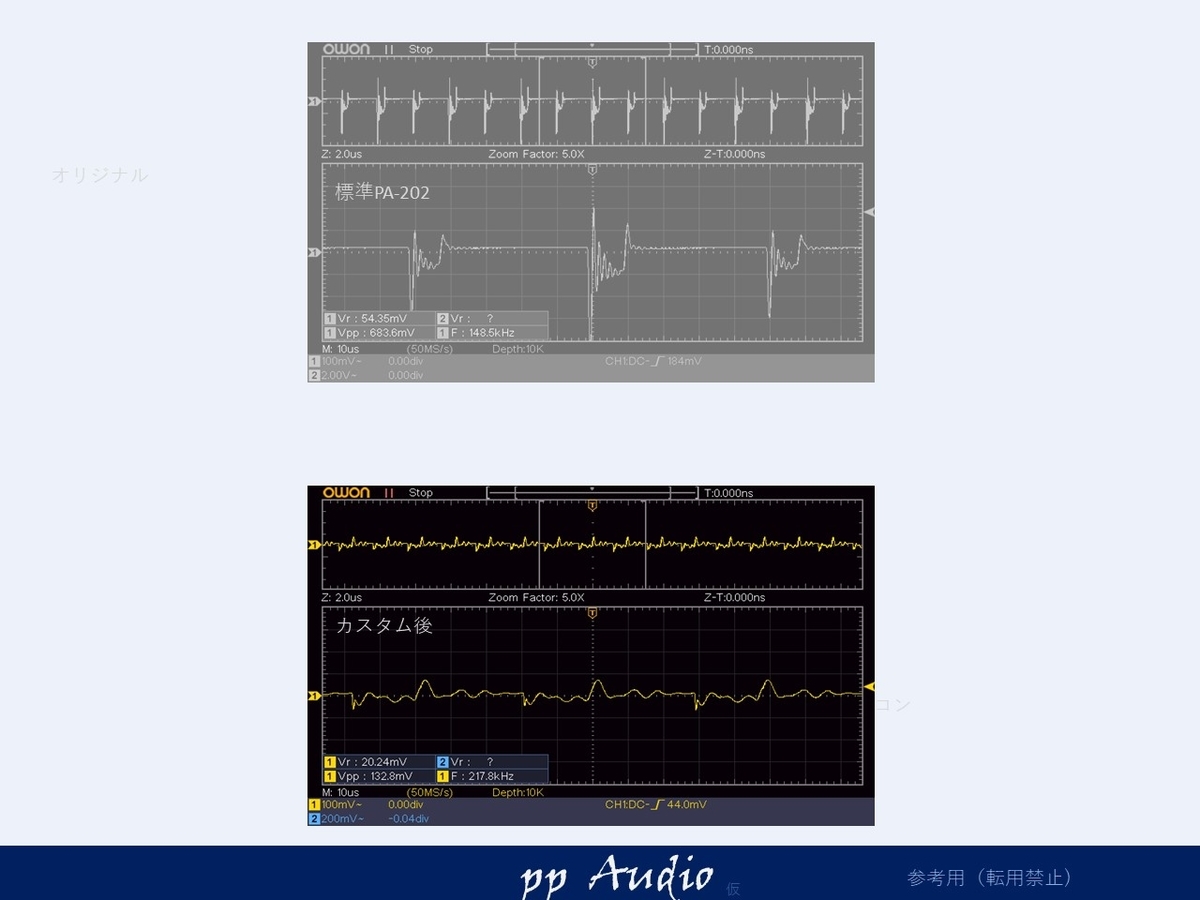

電源(一次)ノイズ

スイッチングノイズが大きい一次側ですが

f:id:MatsubaraHarry:20210302213820j:plain



いつものようにきっちりと押さていることが確認できました。

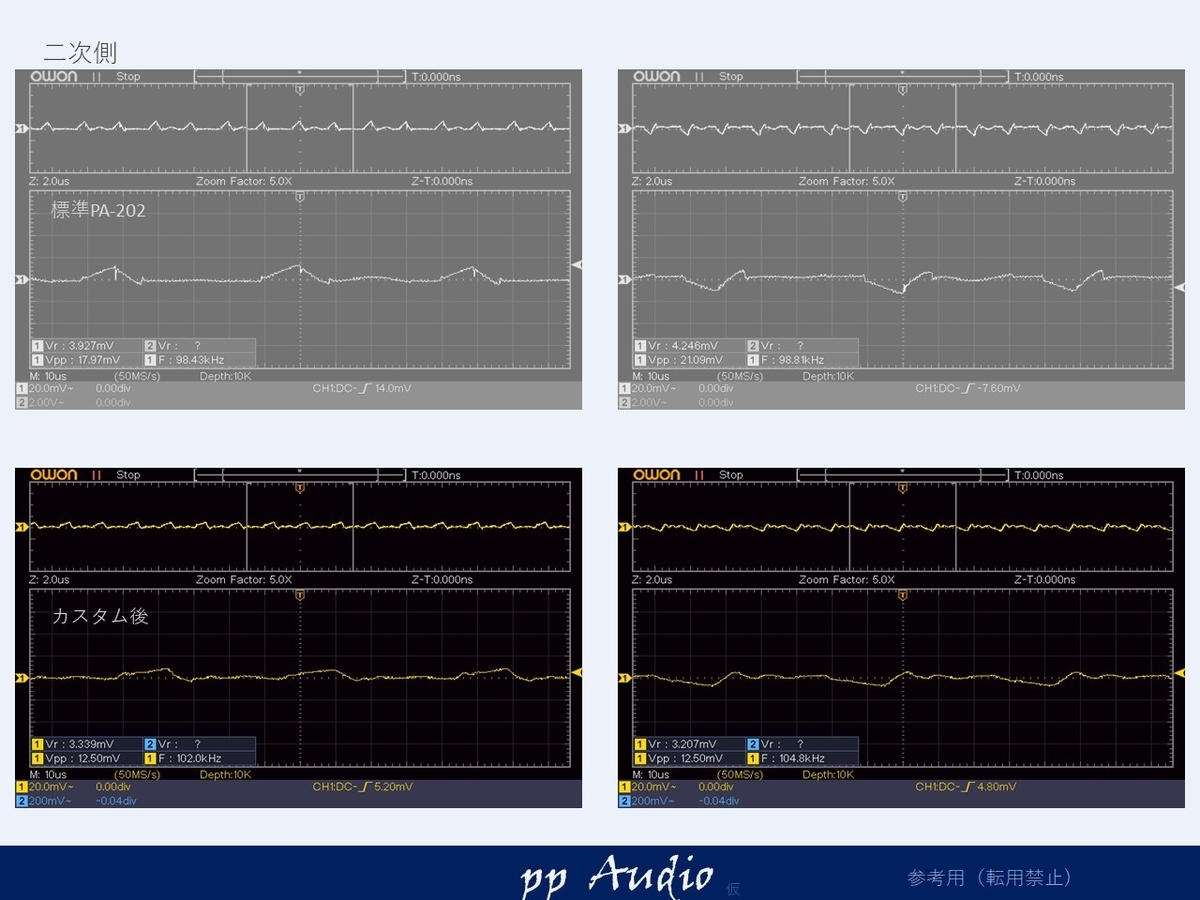

二次側(電力)ノイズ

フィルタが効いているので、良好ですが

f:id:MatsubaraHarry:20210302213951j:plain

トロイダルコアのフィルタへの交換と、チップコンデンサの追加できちんと抑えています。

  • コイル tanδ:0.09->0.05

理想のコイルとの差ですが、これが0に近いほど、実抵抗値が小さいことが分かります。また、磁力の漏れがトロイダルコアですと少ないことも利点です。

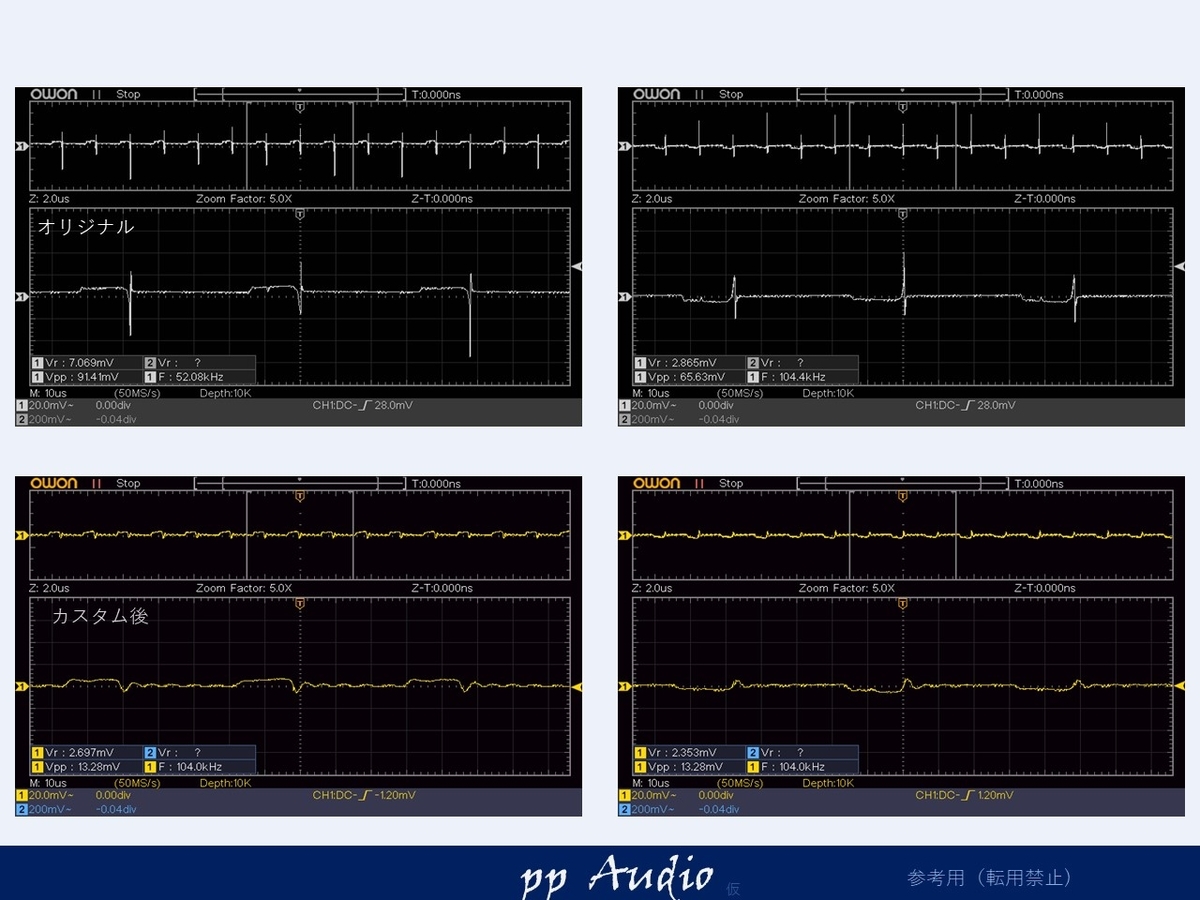

二次側(電圧)ノイズ

電圧用は、後段に電圧安定回路が入るため、スパイクはゆるされるのですが

f:id:MatsubaraHarry:20210302214409j:plain

高調波は抑えておきます。

出力確認

出力の状態を確認します。

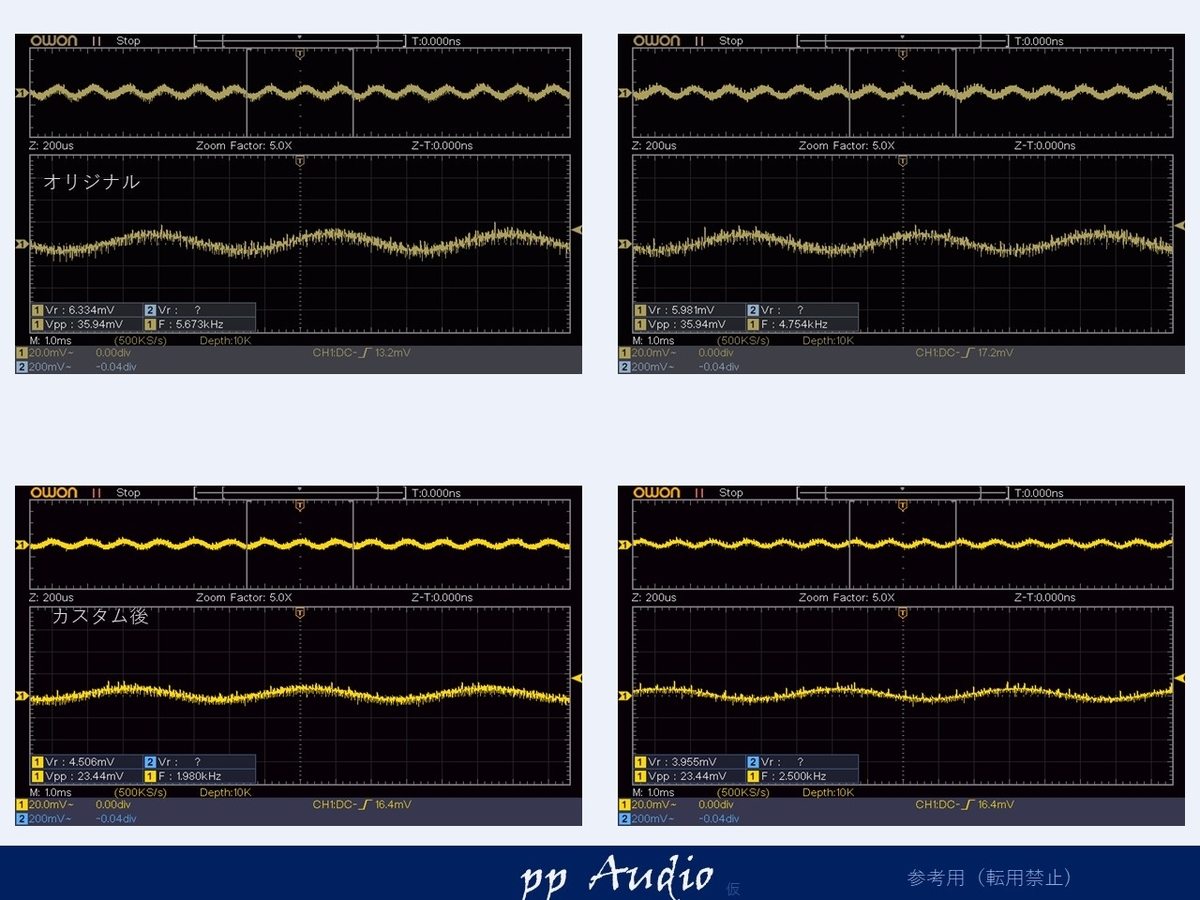

微小信号

もともと、ノイズの少ないアンプですが

f:id:MatsubaraHarry:20210302214612j:plain

僅かですが、ノイズ対策が、確認できました。このわずかな差ですが、数mVレベルの音量の場合、この影響は、大きいです。

f特

周波数特性もきちっと確認しておきます。

f:id:MatsubaraHarry:20210303132318j:plain



いつみても、使いやすい特性です。高域はよくばらず、でも、ハイレゾの対応はちゃんと網羅されていますね。

まとめ

このPA-202モデルは、とても扱いアンプで、かつ、きっちりメンテナンスすれば、末永く使えるアンプです。

デジタルアンプで小型化が進んでいますが、このサイズのアンプであれば、アナログでも車に搭載可能ではないでしょうか。

一度このアナログの心地よさに包まれてしまうと、もう戻れませんので、ご注意ください。
