ｎナカミチの振動アイソレーションシステム 100シリーズの DAC 100DACが流れてきました。DAC-111、DAC-41とメンテナンスしてきましたが、今回の100-DACは、どんな素性を見せてくれるでしょうか。
はじめに
外観
100dacは、厚みがある重甲なボディにシンプルなIFを携えています。
振動アイソレーション
側面には、アイソレーション用ゴムダンパーを備えています。
振動を抑えるためでしょうか、重量も、DACとしては、ヘビー級です。
内部構造
内部構造は、２枚基板構成になっています。
下側が、電源とS\P DIFになり、上側は、DACになっています。
状態確認

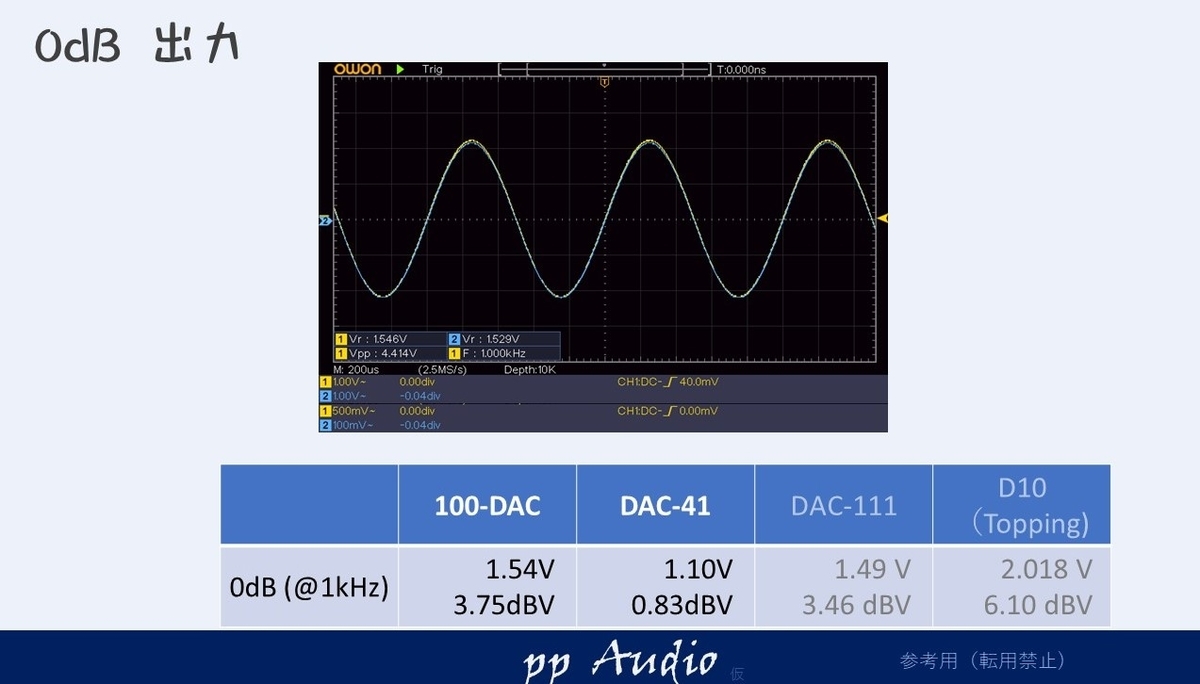

0dB出力
まずは、0dBの1kHzの波形を観測します。
約1.5Vあり、4dB強 出力が大きめになっています。
ノイズマージンを稼いだり、伝送経路の劣化を防止したりできます。
微小信号

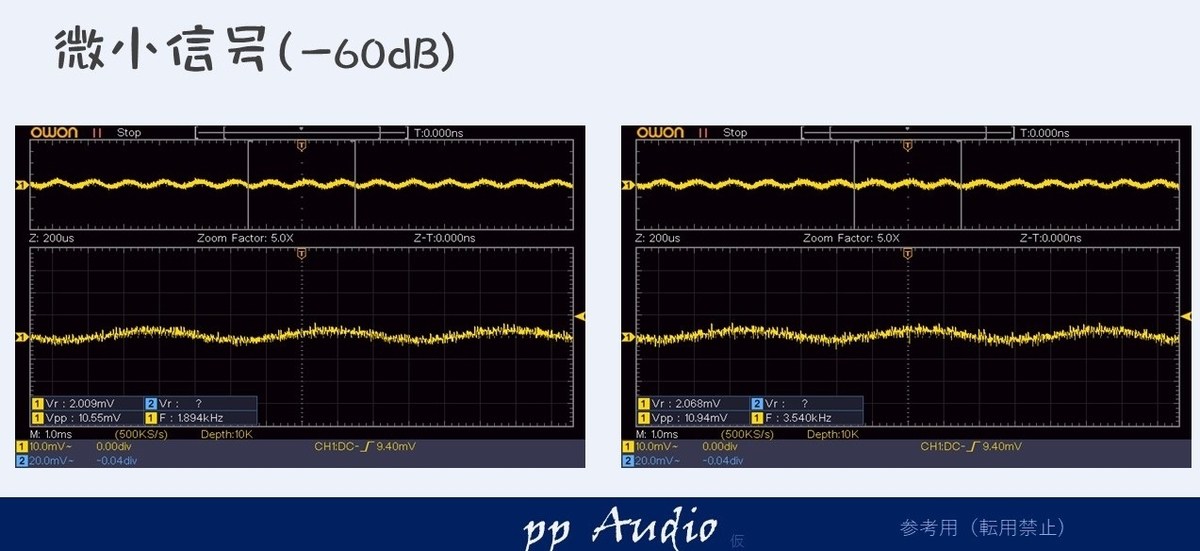

-60dBの微小信号を観測してみます。
少し波形が太いでしょうか。

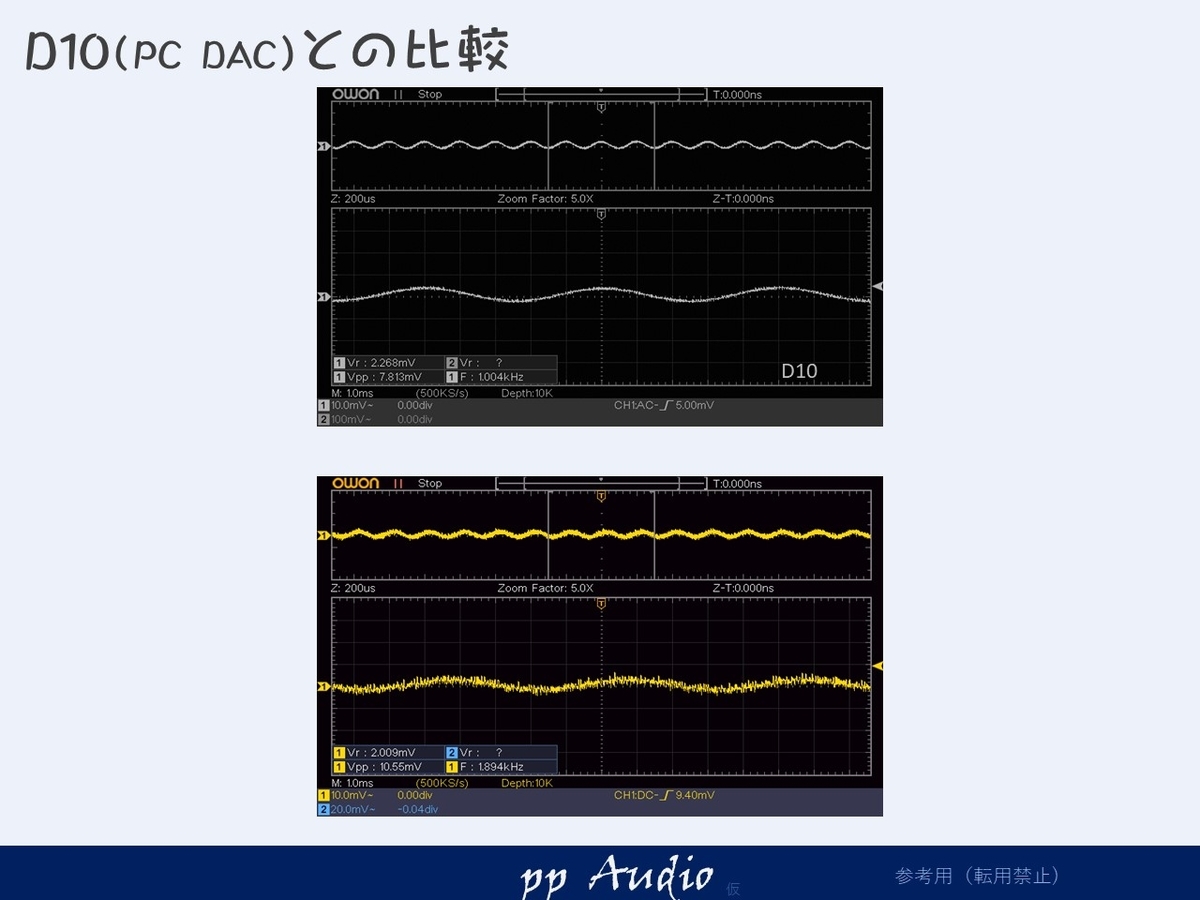

ちなみにPC DAC（ノイズ対策品） D10との比較をしてみます。
少し、きになりますね。電源ノイズ対策で、どこまで対応できるでしょうか。

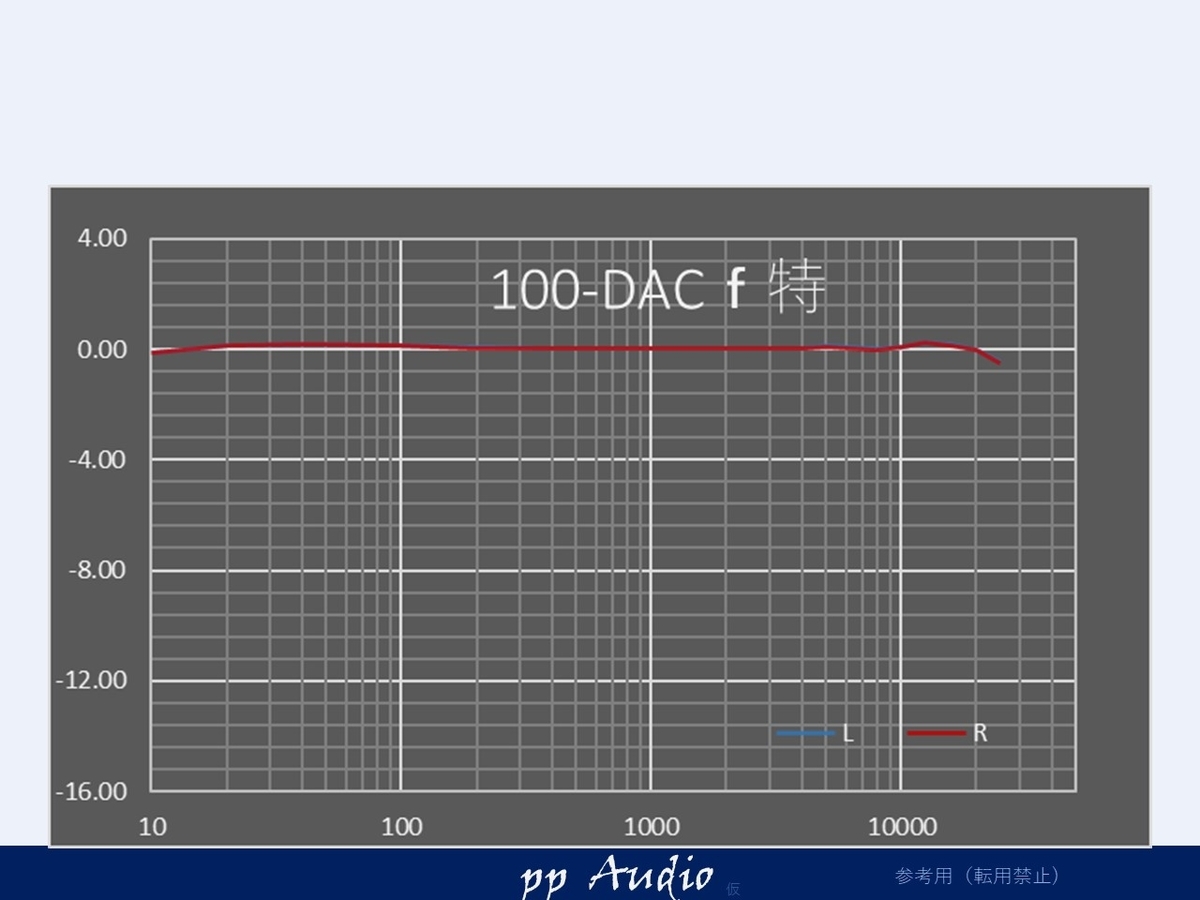

周波数特性
周波数特性の確認をおこないます。
20kHzまでフラットです。
転送が48k/24Bitですので、22kHzが限界になります。
電源状態

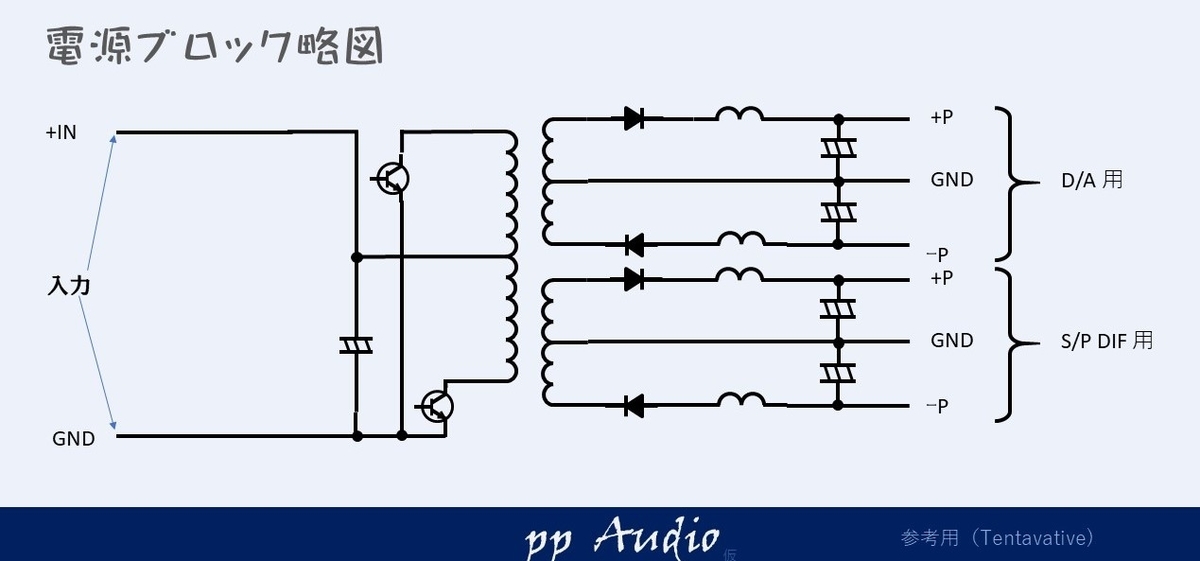

１００DACは、振動だけでなく、電源もアイソレーションされています。
電源は、S/P DIFとDACで別れていることがわかりました。
一次側
そこそこ観測できますが、十分に小さい値です。

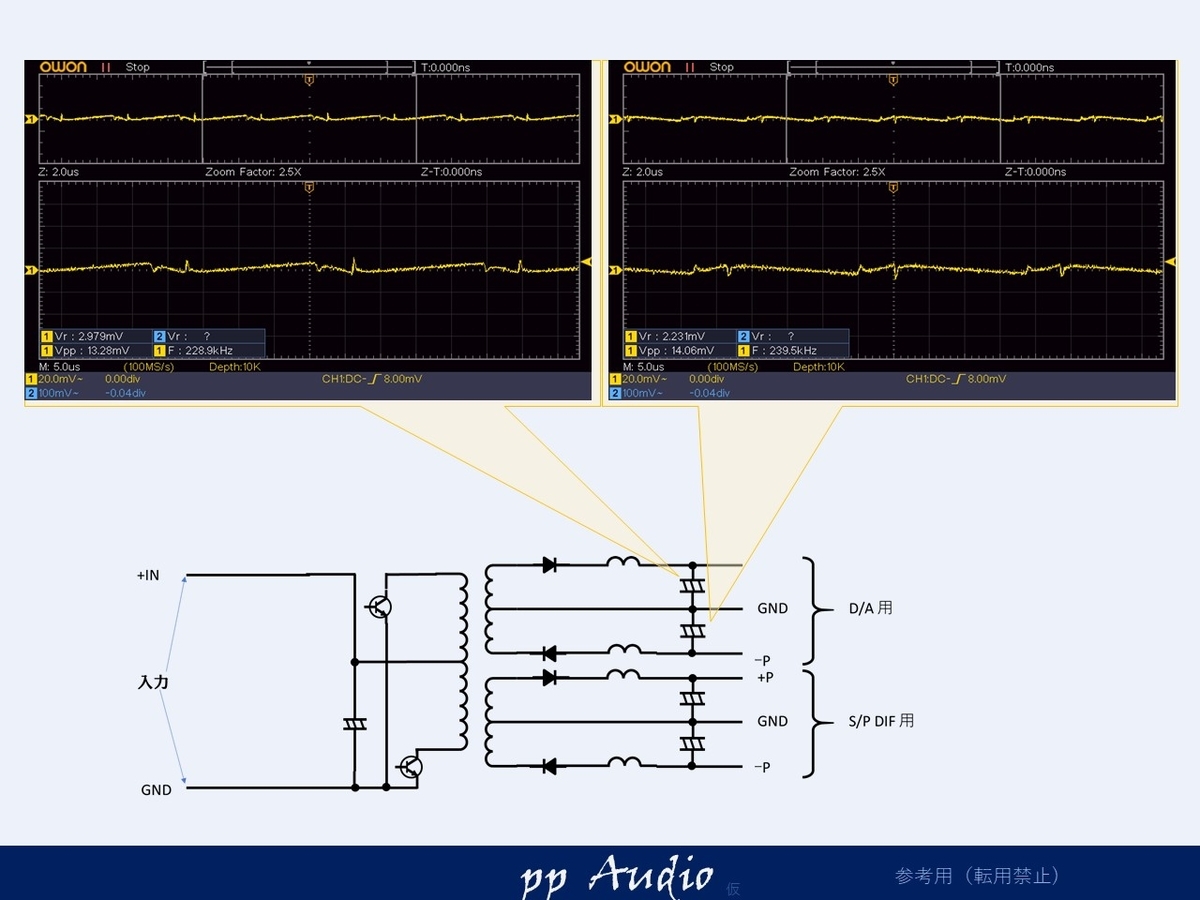

二次側
二次側は、どうでしょうか。
微細な、うねりがあり、スパイクも少し確認できますが、影響は、極小だと考えます。

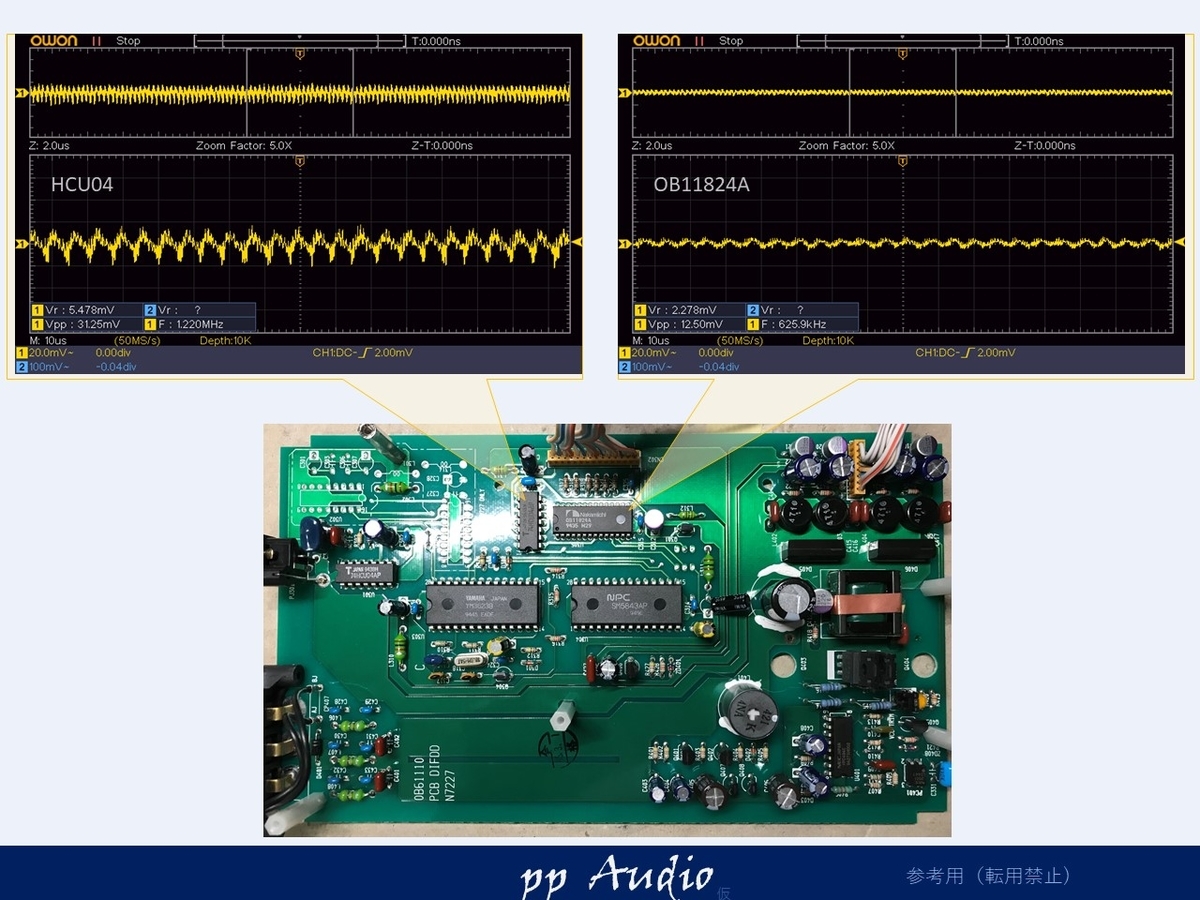

IC電源リップル（S/P DIF)
ICの電源を確認しみます。ナカミチらしく、IC一つずつに、フィルタが挿入され、ノイズの伝搬を防いでいます。
大きく見えますが、数10mVレベルなので、とても優秀です。
IC電源リップル（DAC)

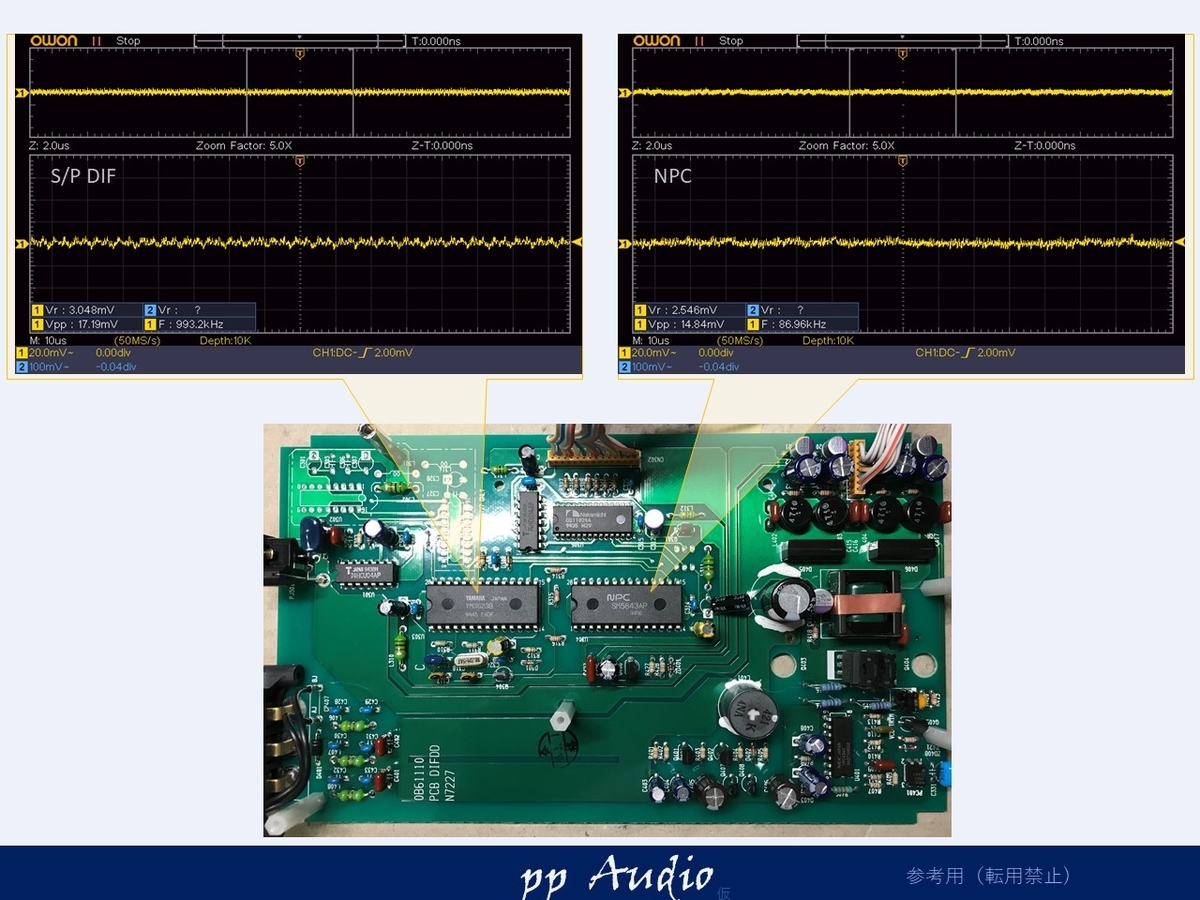

DACの電源も確認してみました。
優秀ですね。（1kHz -20dBを再生状態です）
つづく
電源には、大きなリップルノイズは、確認できませんでした。
最初に、電源を念の為対策して、出力波形を確認してみたいと思います。
さて出力のノイズは、どの程度まで、低減できるでしょうか。

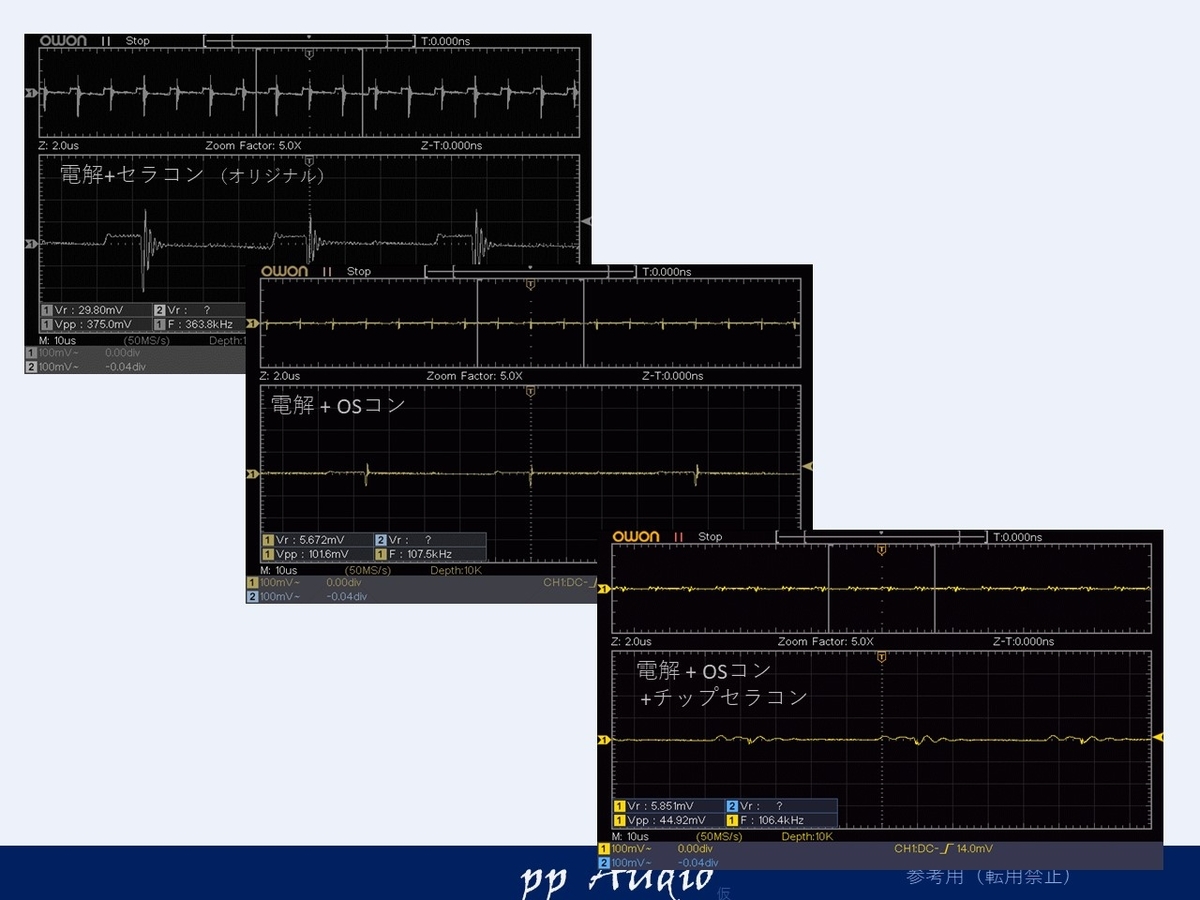

一次電源対策
先行で、一次側対策をほどこしてみました。
電力が小さいので、かんたんな対策で、スッキリできました。
この効果が出力のノイズ低減効果があるとよいのですが。
カスタム編は、下記よりご覧になれます。
今回RCAコネクタの交換も、頑張ってみました。
