オーディオと電源回路 ピアニシモを聞くために

JBL GTO755.6 II カスタム・メンテナンス②(メンテナンス)

JBL GTO755.6 パワーアンプをチェックするに従って、電源はとても丁寧な作りになっていることが、分かってきました。
その効果がでしょうか、とても良好な電源ノイズ。
カスタム・メンテナンスの経過とともに、丁寧な電源の作りを紹介します。

f:id:MatsubaraHarry:20210303094519j:plain





 おさらい

GTO755.6の状態は、とても良いものでした。コンデンサ等の劣化も初見では、見つけられませんでした。(詳しく調べると、小さなコンデンサが2つほど、損傷がありました)

スイッチの劣化は、洗浄で修復し、機能としては、問題ない状態になりました。



電源構成

このアンプは、2つ電源を搭載しています。サブウーファ用と、フロント+リア用の構成です。また、入力のフィルタや、出力のフィルタも装着されきちんとノイズ対策が施されています。



修繕

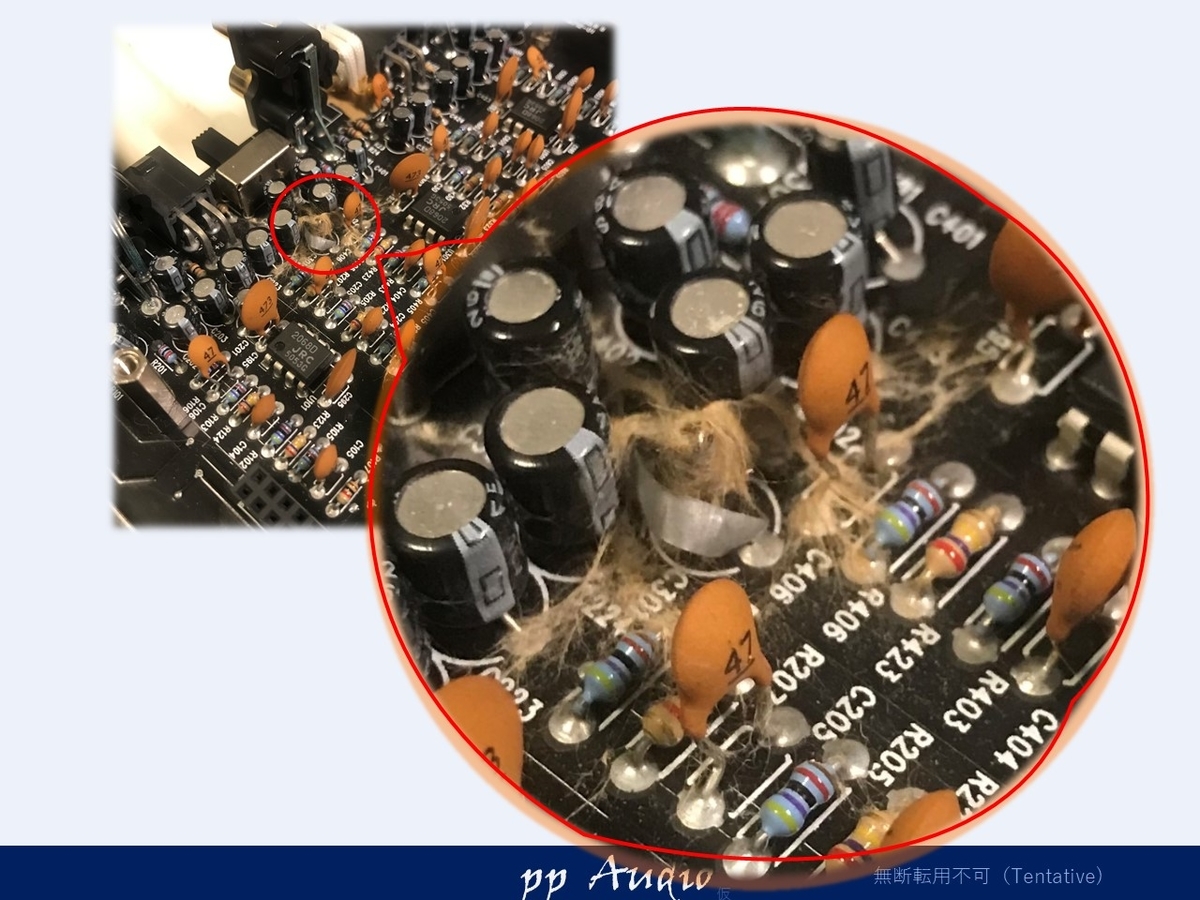

基板をよく確認すると、コンデンサが2つほど損傷していることがわかりました。

f:id:MatsubaraHarry:20210228135351j:plain

電解液が飛び散っておらず、助かりました。

OpAmp補助コンデンサ

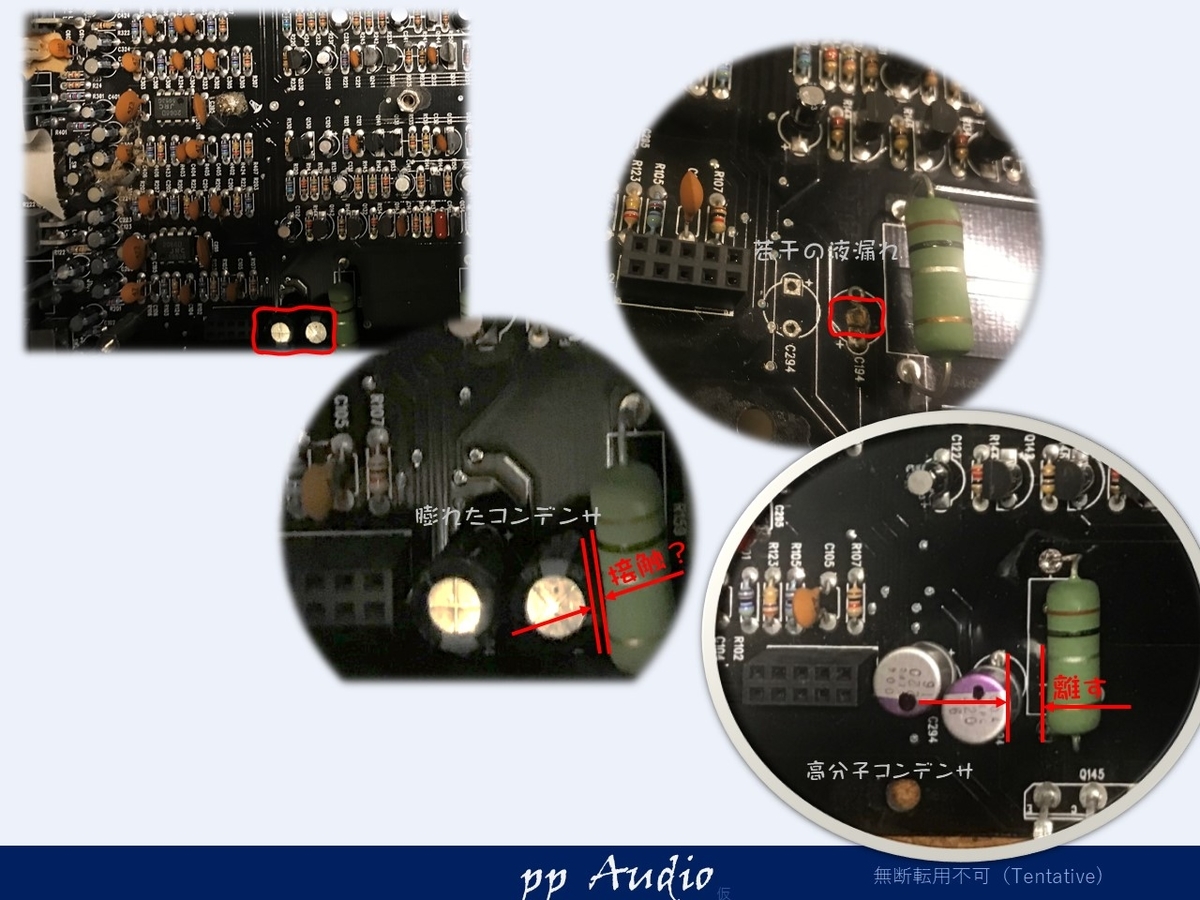

イコライザ基板の下に隠れてわかりませんでしたが、OpAmpの補助用コンデンサが膨らんでいます。

f:id:MatsubaraHarry:20210228141552j:plain

どうやらBIAS用抵抗に触れて、熱による損傷の様です。
高さの関係があり、OSコンに。(リップルは小さいので、長寿命も期待できます。)

OpAmp用電源抵抗

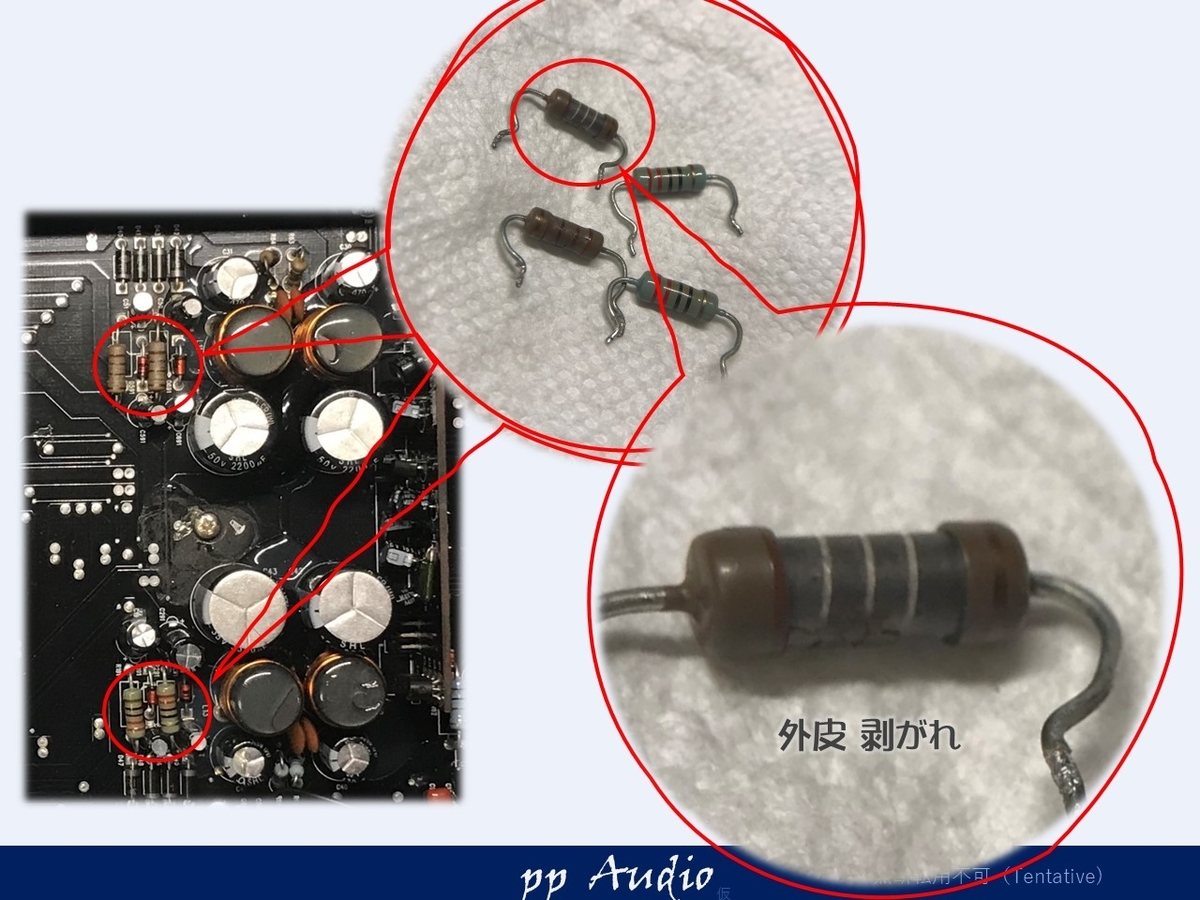

OpAmpの電源を別の巻線より生成しており、電圧降下用の抵抗が発熱傾向にああります。

f:id:MatsubaraHarry:20210228141832j:plain

よく見ると、被覆が剥がれていました。

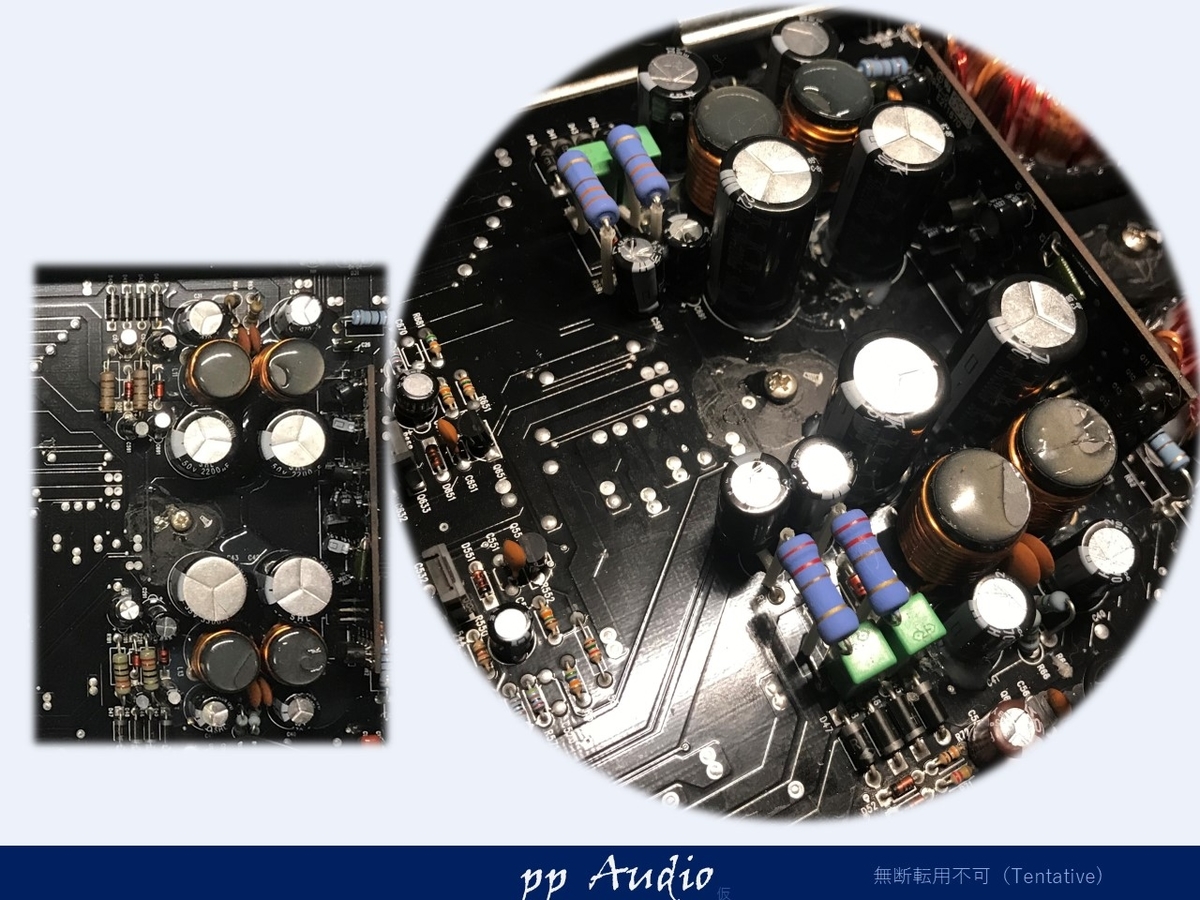

2Wから3Wの抵抗に置き換え、放熱しやすいように工夫してみました。

f:id:MatsubaraHarry:20210228142021j:plain

コンデンサもフィルム化。この効果は、下の電源のメンテナンスで紹介します。



RCA 入力GND接触不良

測定をしていると、ノイズが大きくなることがありました。RCAのコネクタを抑えるとノイズが小さくなります。

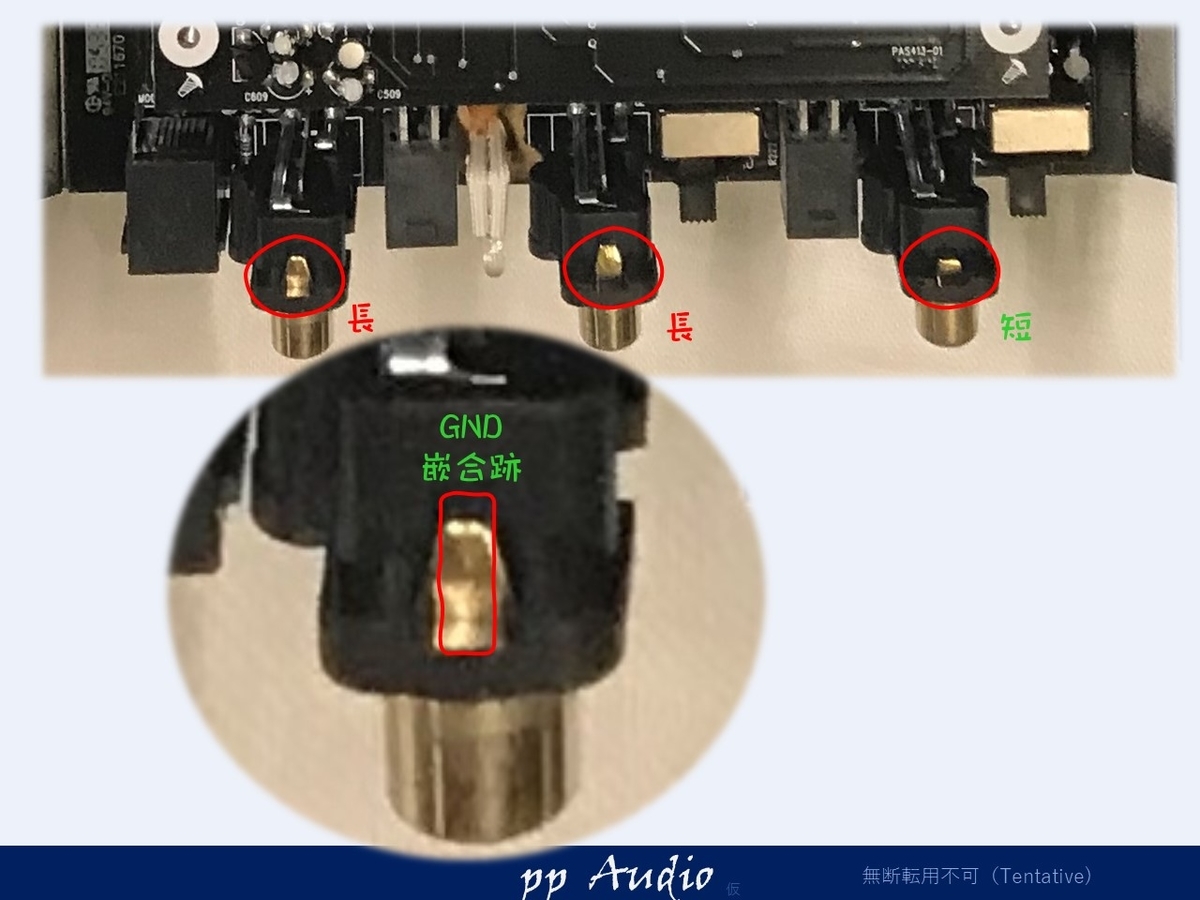

よくコネクタをみると、引っ掛けの足が、Frontのみ短くRearとSWが長い

f:id:MatsubaraHarry:20210228153837j:plain

なにやら嵌合の跡も確認できました。
どうもこのGNDの金属カバーが抜けてしまい、取り付けたのですが、方向があるように見えないため、GNDの接触が悪くなったと思われます。

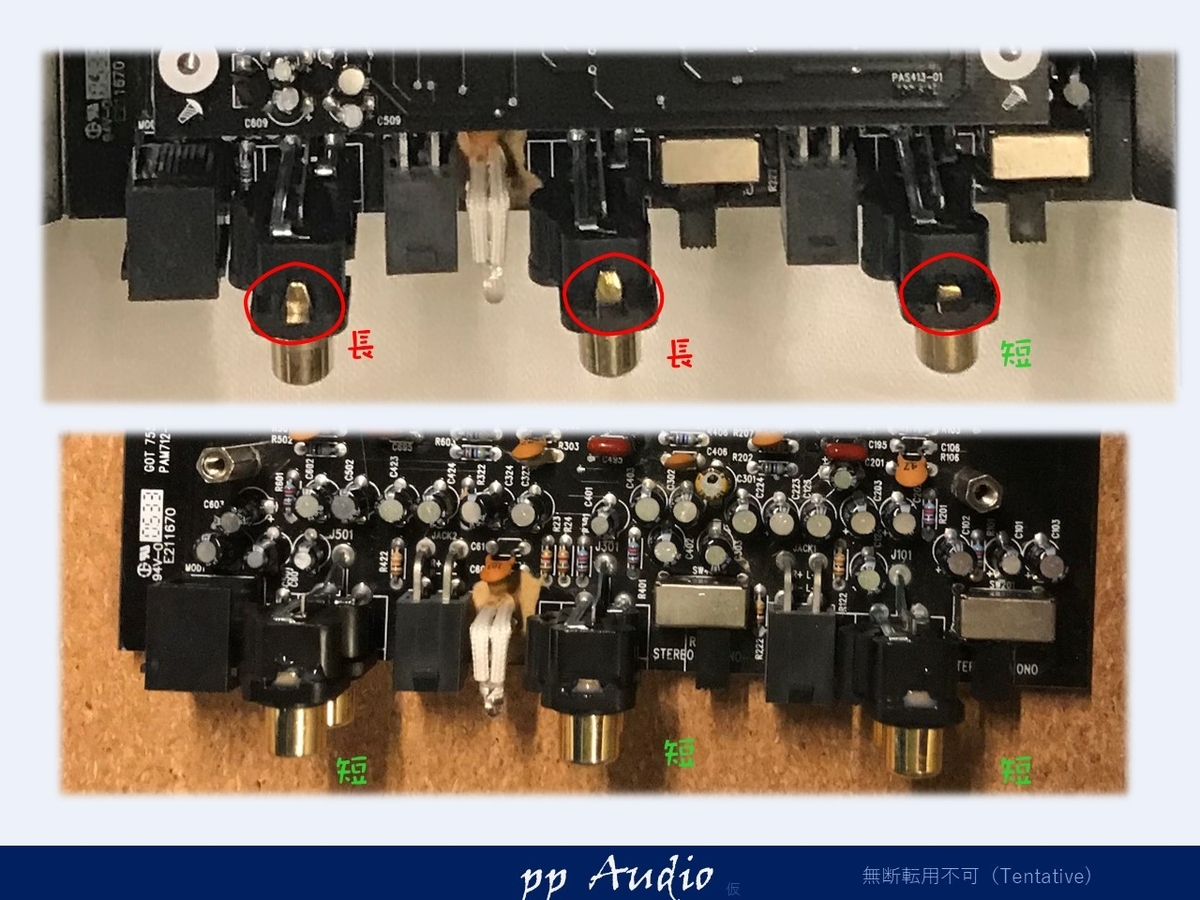

方向を全部合わせて、

f:id:MatsubaraHarry:20210228154056j:plain

抜け防止にエポキシを少し塗布して、完了。

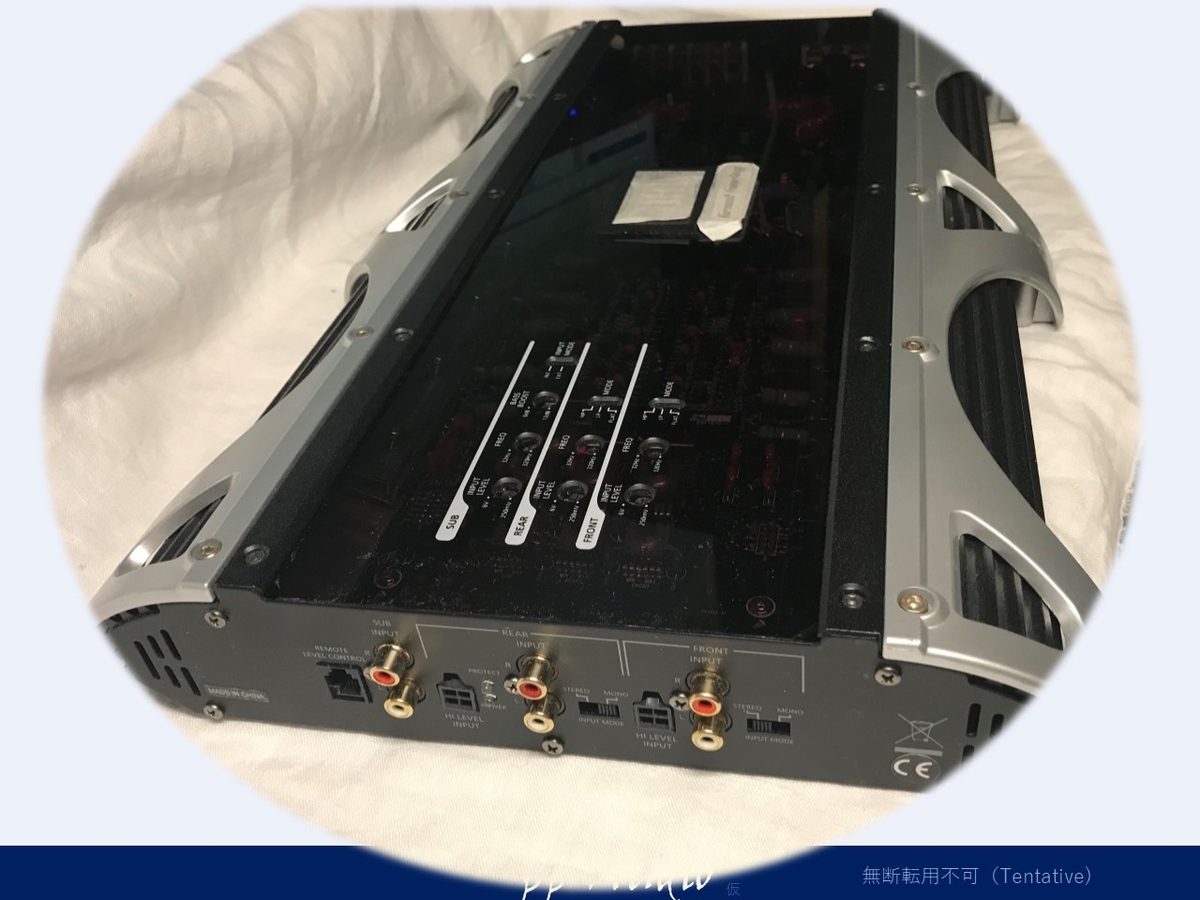

忘れてならないRCAのなくなっていたRCAの赤のリングも別のRCAのコネクタから加工装着しました。

f:id:MatsubaraHarry:20210228154226j:plain

蘇りましたね。



電源カスタマイズ

いつもの電源カスタマイズですが、今回は、電源が良好ですので、スムーズに進もと思い楽しみです。



入力側ノイズ

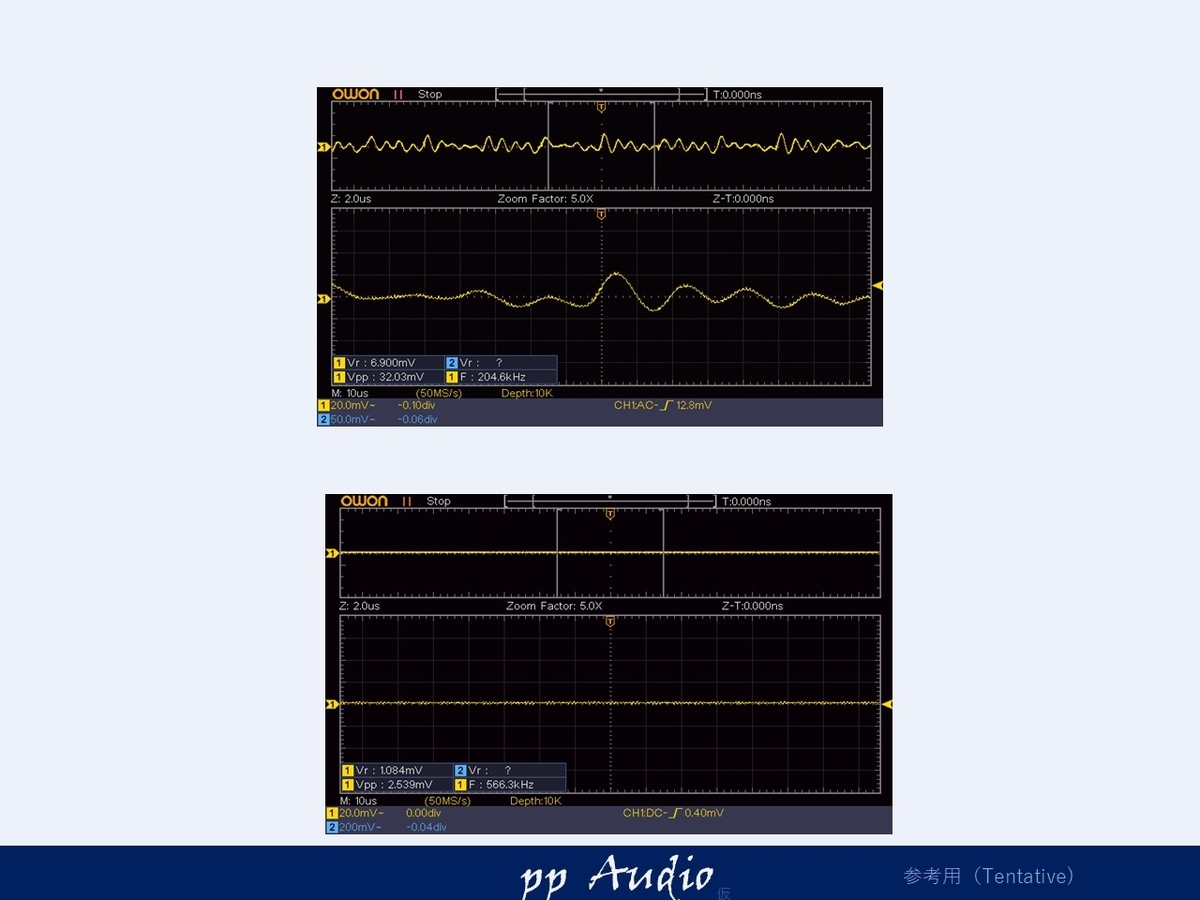

もともと小さいノイズですが(少し倍率が大きい)

f:id:MatsubaraHarry:20210228142231j:plain

特に入力側は変更していませんが、一次側の変更で、ほとんどノイズが観測できないほど良好に。

一次側

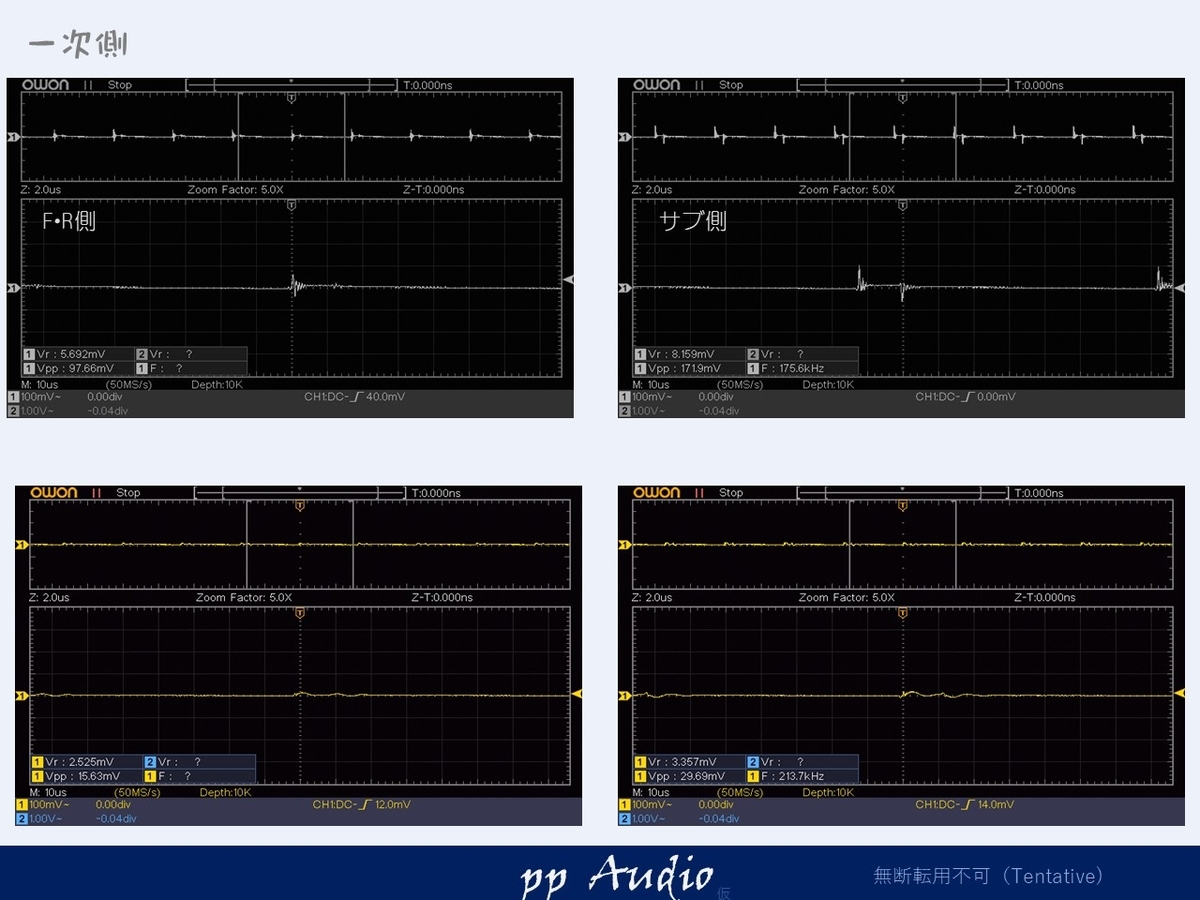

もともと0.1V以下の良好状態でしたが

f:id:MatsubaraHarry:20210228144332j:plain

20mV以下にすることができました。これは、もともとのフィルタの相乗効果です。

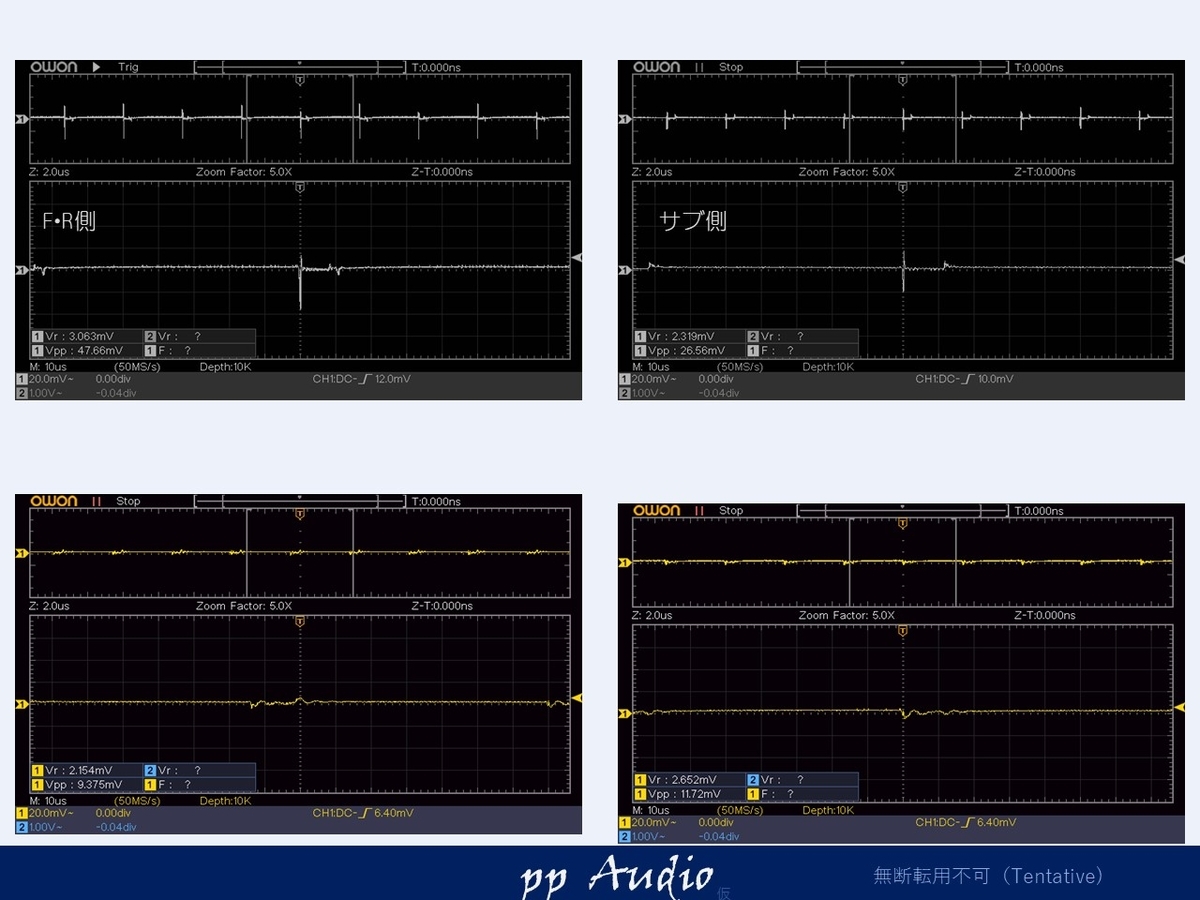

二次側(電力)

二次側も0.1V以下で良好でした。

f:id:MatsubaraHarry:20210228144944j:plain

すごい効果ですね。無理なく、約80mVから10mV程度まで低減することができました。

OpAmp電源(大元)

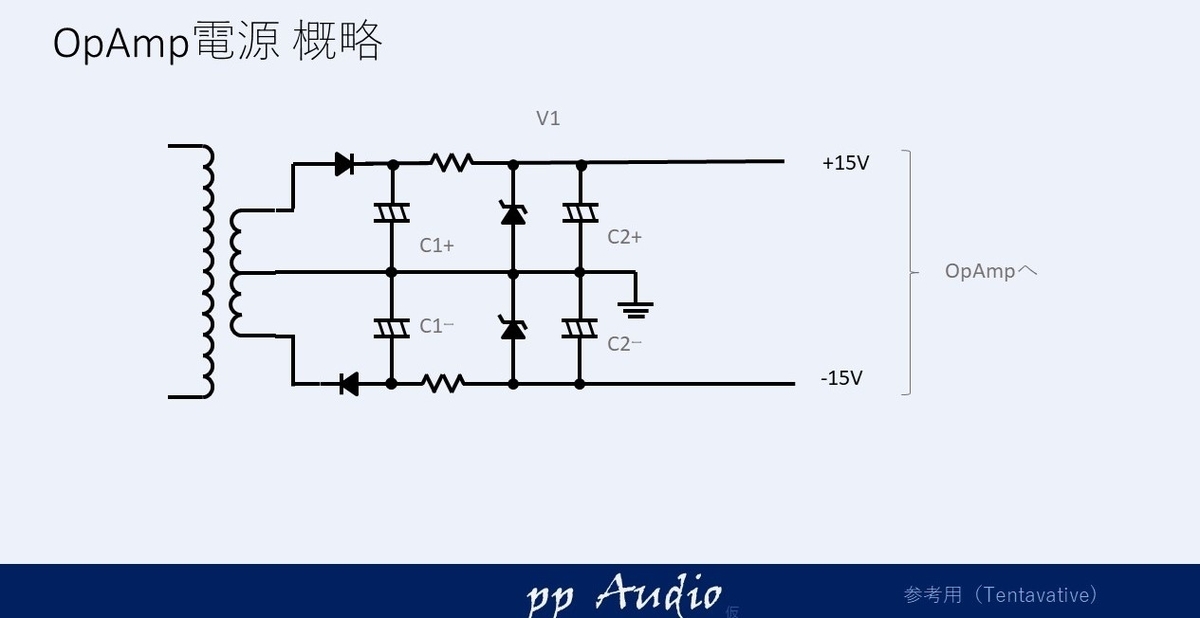

OpAmp電源は、ツェナーダイオードで生成する、低ノイズタイプになっています。

f:id:MatsubaraHarry:20210228145140j:plain出力側(C2側)は、ほとんどノイズを観測することができない良好な状態でした。

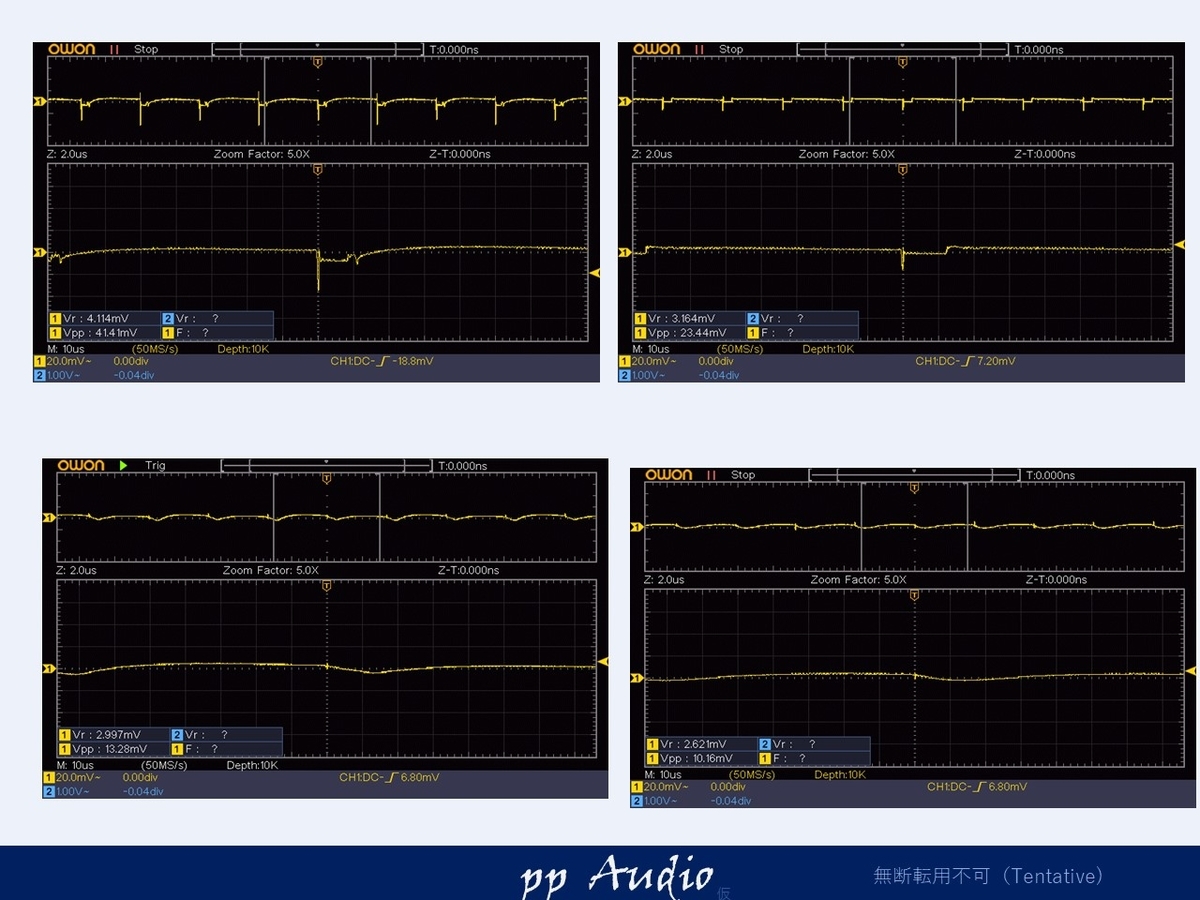

初段(C1側)は、多少ノイズが測定できましたが、今回は少し変わった対策で。

f:id:MatsubaraHarry:20210228145343j:plain

温度が高いので、ケースタイプのフィルムコンデンサにて対応しました。

リップルは、若干残っていますが、その緩やかな波形は、後段のツェナーダイオードで十分吸収できるレベルになります。



OpAmpパスコン

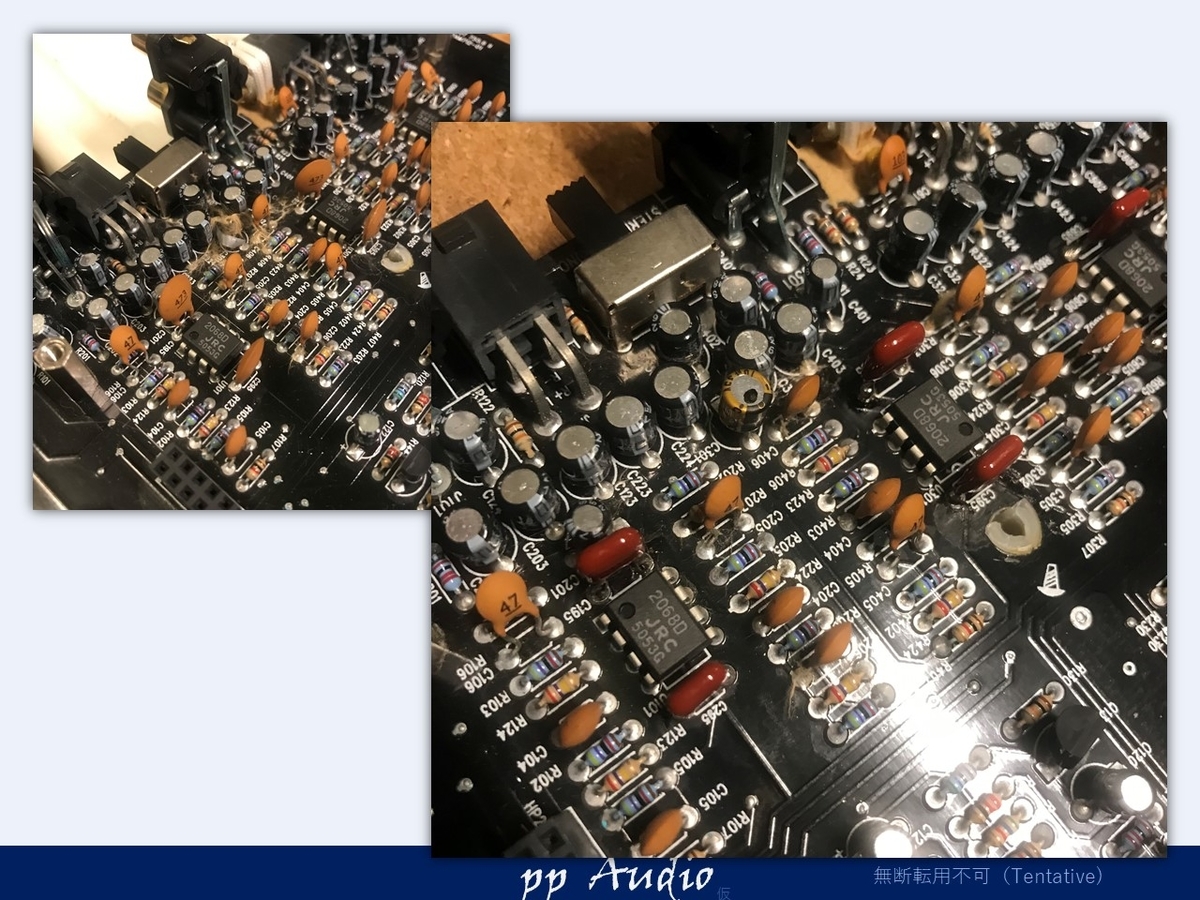

パワーアンプでは、なかなか見かけることができないのですが、OpAmpの近傍にパスコンが、しかも正負両方に装着されています。

f:id:MatsubaraHarry:20210228145757j:plain

セラミックコンデンサでしたので、メタライズドフィルムにしておきました。

出力信号

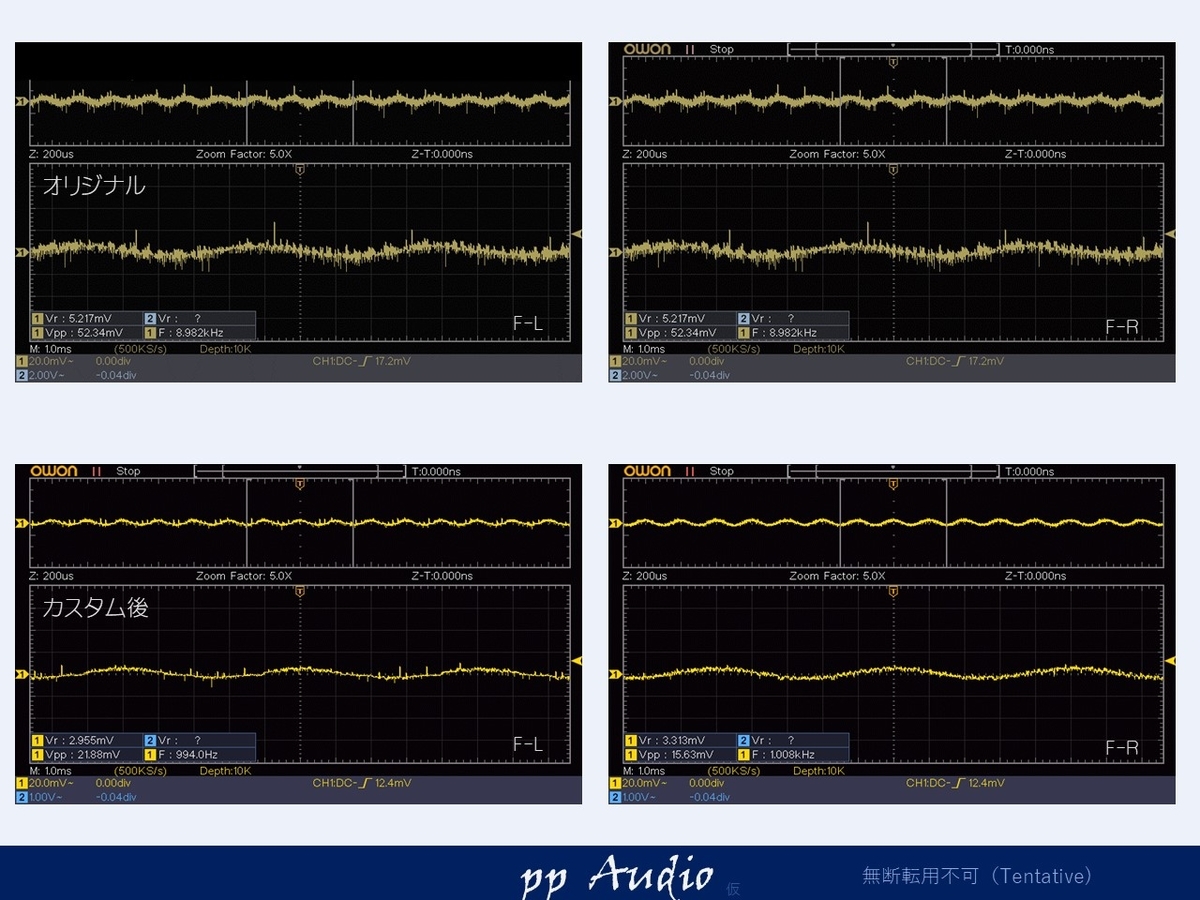

修理も終わり、最終の状態確認をおこないました。



f:id:MatsubaraHarry:20210228150637j:plain

ノイズ対策効果を確認することができました。

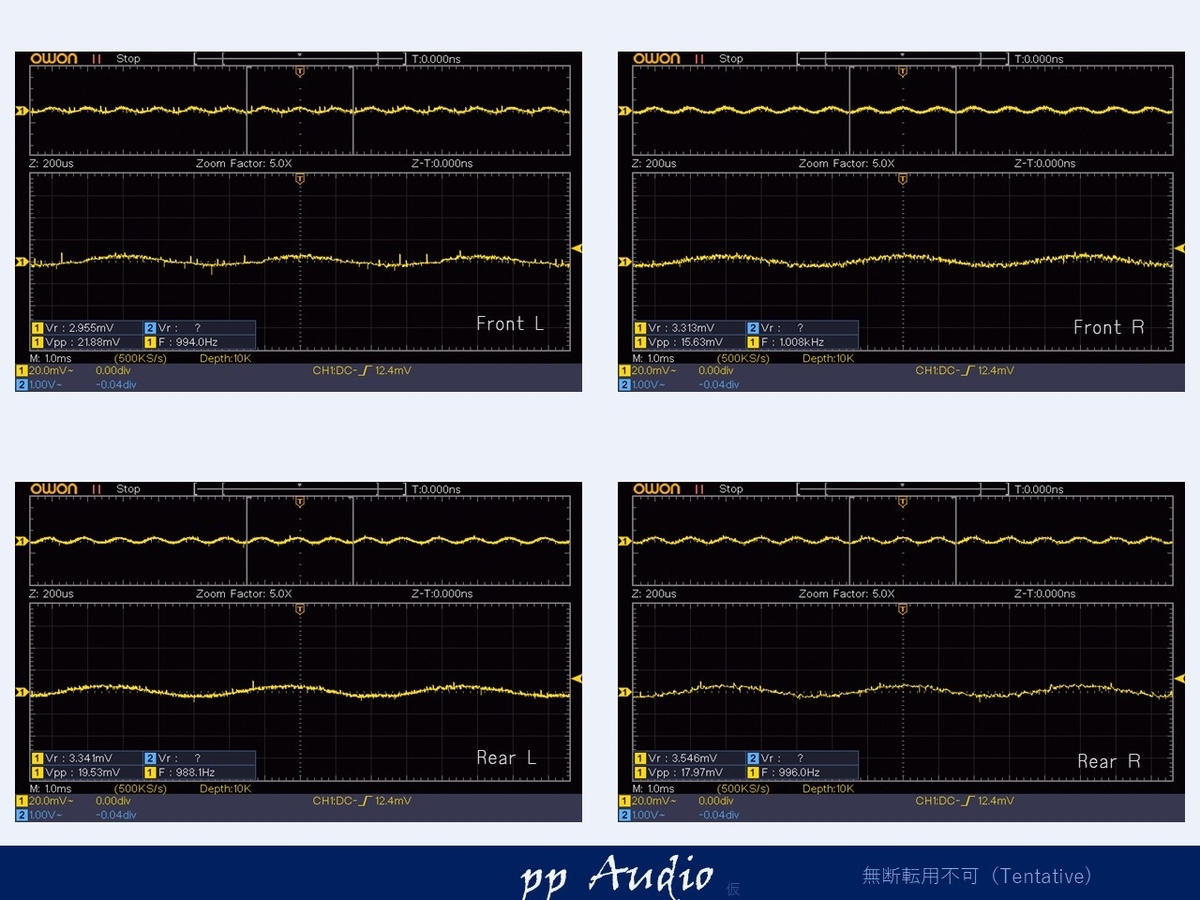

フロントの波形と比較で、リアも確認してみます。

f:id:MatsubaraHarry:20210228150739j:plain

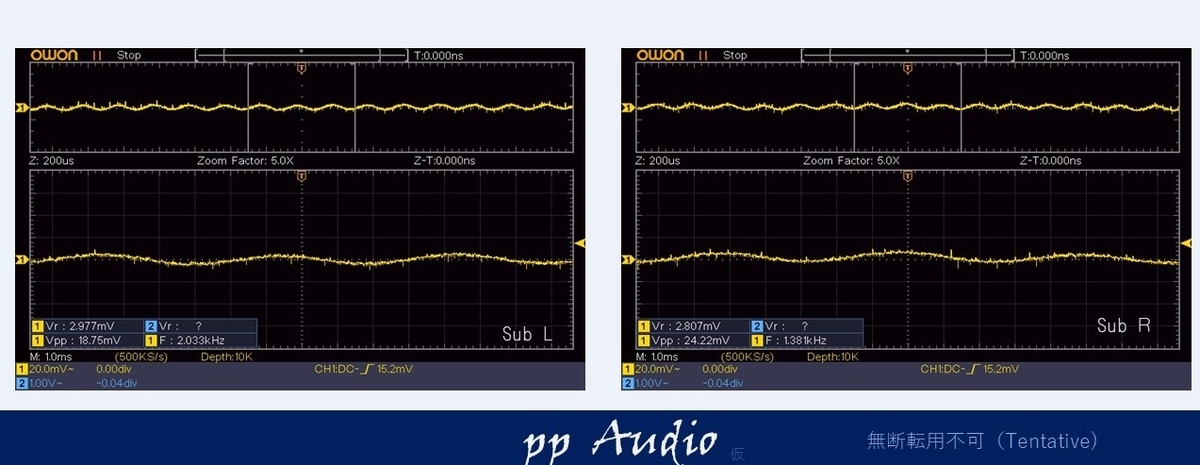

最後にサブも確認します。

ローパスフィルタが入っていますが、高調波は、伝搬することがあります。

f:id:MatsubaraHarry:20210228150901j:plain

大丈夫ですね。

周波数特性

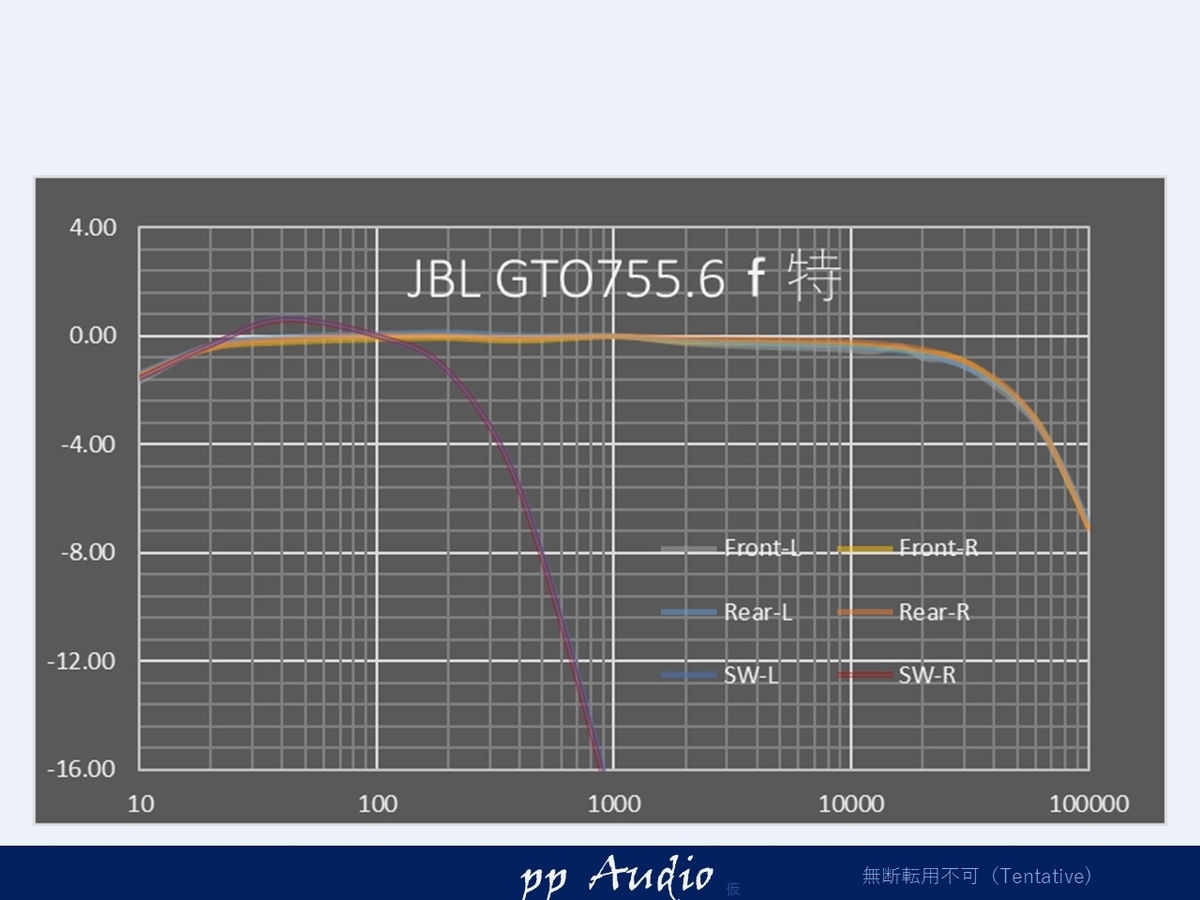

最後に周波数特性を全チャネル測定実施します。

f:id:MatsubaraHarry:20210228170412j:plain

サブウーファは、Freq.:MAX、100Hzでレベルをあわせて実施しました。

きれいな、申し分のない特性ですね。無理にフラットにせず、使いやすい特性だと考えます。

まとめ

不具合要因

オーナの方が感じられていた、高音が悪い等の症状は

が、要因でした。すべて修繕し、電源を整え、オリジナルの響きを取り戻せたと思います。



GTO755。6の大きさの理由

 圧倒される大きさの理由は、出力容量のみならず

  • 独立した2つの電源回路
  • 各電源の随所に設けられた大型フィルタ
  • 二段平滑コンデンサ
  • OpAmp用専用電源
  • OpAmpのパスコン配置

という、設計コンセプトによるものだと、感じました。
