状態の良い PA-302が流れ着きましたので、ピアニシモ仕様にて仕上げたいと思います。当方で、リファレンスにしているPA-302ですので、しっかりと仕上げます。
- 電源回路独立レイアウト
- ２ｃｈのシンプルな回路構成
- 高熱マージン構造
- アンプ基板に大型電源用電解コンデンサ搭載
- シンプルなアンプ回路
- リレーによるポップ音完全対策（ミュート回路レスのアンプ）
これらの理由で、リファレンスにしています。
今回は、電源の強化にピアニシモカスタムを施して仕上げたいと思います。
はじめに
いつものスペック表でPA-302の仕様を比較してみます。
その性能は、出力容量だけではありません。
以前のブロック接続でもわかるように、アンプ基板に標準1800uF x4のこだわり。
これにより、８０Wを存分に引き出す電源になっています。
この構成が、当方がリファレンスとして用いる大きな理由の一つです。
こだわり仕様
今回は、アンプ回路はなるべくオリジナルで、電源強化にて極限まで、ナカミチの魂を生かしてみました。
- 電源強化
超低ESRの電解コンを始め、高分子コンデンサも採用 - 高調波対策
高分子コンデンサ、チップコンデンサを用いて波形を観測
ノイズの低減効果が確認できた値、素子を採用 - トロイダルコアチョークコイル
電力用の電源のコイルにトロイダルタイプを採用。
漏れ磁束が小さく、オリジナルコイルよりESRが小さく効率よく
エネルギーを蓄積します。 - -6dBゲイン調整
OpAmpのゲインを-6dBすることで、ハイレベルの入力に対応。
入力のゲインVRでロスするエネルギーロスを、VRの絞りを減らすことで改善 - OpAmp電源電圧
OpAmpの電源は20Vからmusesの推奨電圧の１６Vへ変更
ピアニシモカスタム確認
いつものように、ピアニシモカスタマイズ（高調波カスタマイズ）を行い、確実に改善されているか、確認しています。
入力ノイズ
入力ノイズは、一次側や二次側の対策の相乗効果がみられます。
一次側は、いつもの約０．３V程度になり、とても、良好です。

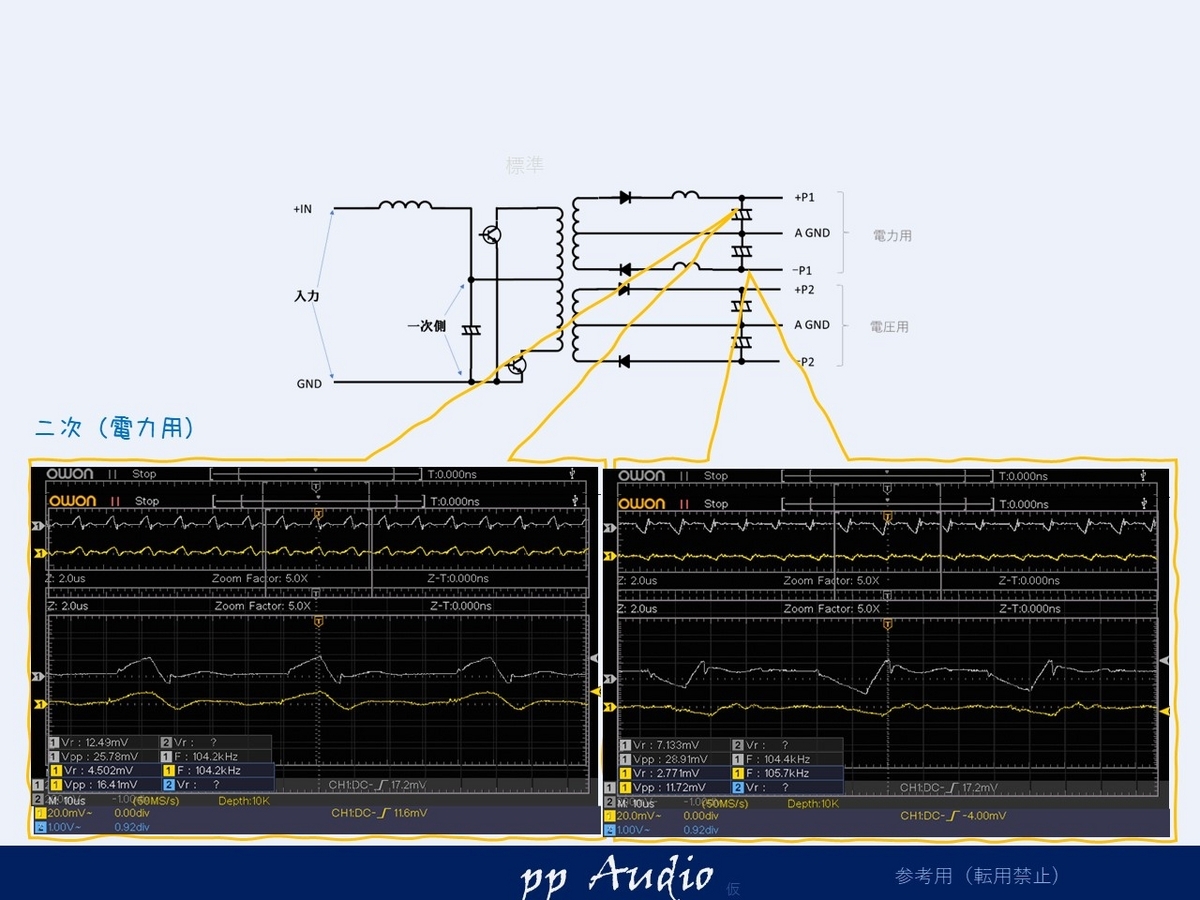

二次側（電力用）
チョークコイルをトロイダルコアに交換、アンプ基板側に大きめのコンデンサを装着できるので初段は、高周波帯域をターゲットにします。
大きくすれば良いというわけではありません。
低ESRかつ、小さめの電解にて仕上げ、チップセラコンによりスパイクもなくなっています。
二次側（電圧用）
電圧用は、フィルタが割愛され、スパイク少しありますが、低ESRの電解＋セラコンにより
小型のフェライトビーズを装着して程よく抑えます。
じつは、電力用のコイルを交換すると、電圧側の巻線の変動をおさえることができます。
出力確認
最後にピアニシモカスタムの確認として、出力信号を確認し、カップリングを交換します。
微小電圧
PA-302はオリジナルでも優れたSN比を誇りますが、GNDの接続係数が大きめの為、高調波が少し目に付きます。
こだわり仕様で、高調波も抑えることができました。

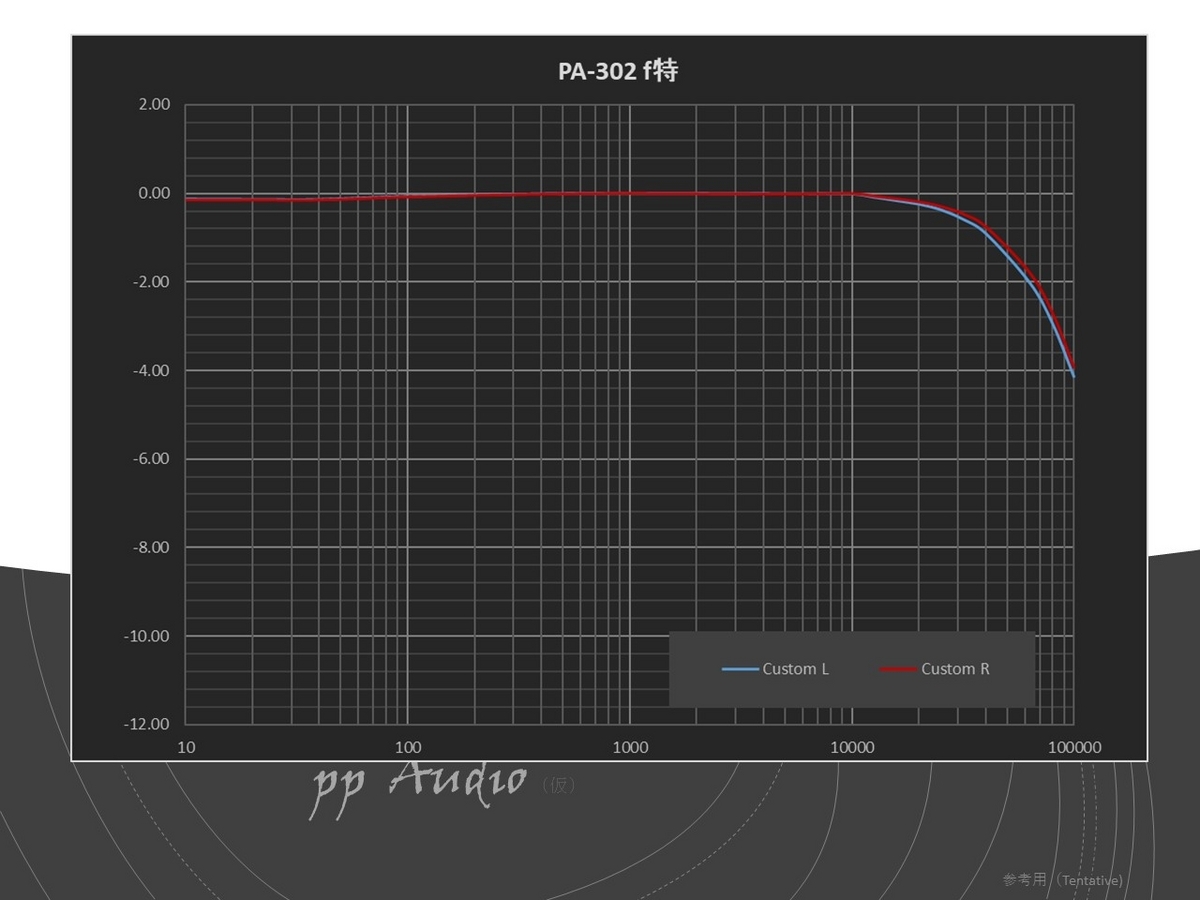

周波数特性
容量を変更し、低域も-0.5dB以内になりました。高域もしっかり伸びており、かつ高調波抑制のため、超高域は、抑えております。
まとめ
実装は、とてもオーソドックスです。
必要な箇所は、一回り大きな素子に交換し、放熱向上と耐久性をアップしています。
決して、無理に大きな素子を装着せず、カーアンプに必須の耐振動にもしっかり、対応しています。
外見もきれいに整備し
正面も、きれいに洗浄

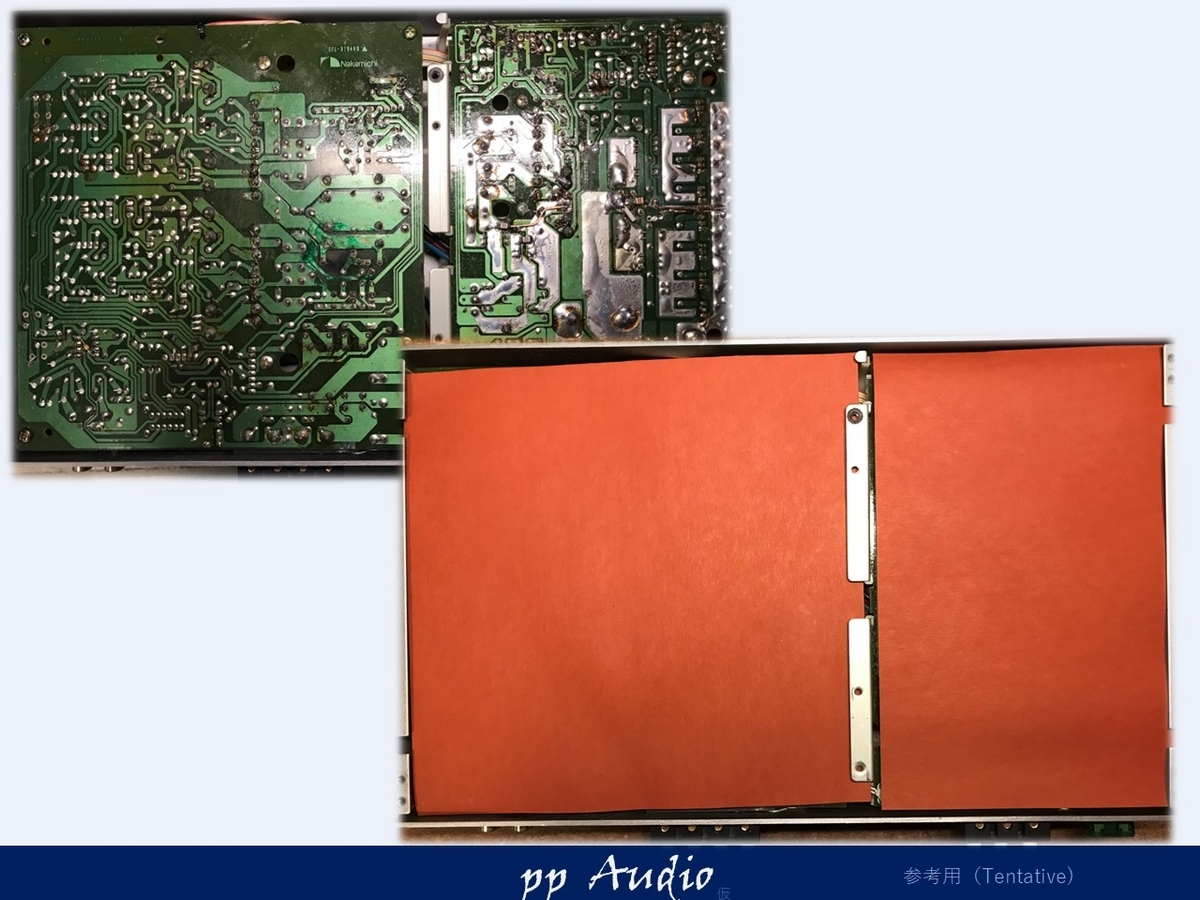

基板のハンダ面も整え
完成です。
みんカラご紹介
オーナーの方より取付のご紹介
また、空気録音のアップがございました。
ありがとうございます。
最後に
＊＊＊＊
このアンプ PA-302は、様々な用途で、安定した音を奏でます。
重いサブウーファも力強くドライブし、重低音を絞り出し、
ワイドな再生帯域で、フルレンジもそのユニットの素性を引き出します。
さらに、超低ノイズ、低歪でツイータも透き通る音を醸し出します。
PA-302シリーズは、内部に余裕がありますので、状態のよいPA-302を見つけられたら、ぜひ、手にしてみてください。ご自分で、カスタムしても良いですし、難しかったら、当方まで、お気軽にメールでお願いします。
（迷惑メール防止の為、メールアドレスはプロフィールご参照ください。）
