JBLのClassDのカーアンプ Stage A6004を測定する機会に恵まれましたので、その性能を測定してみたいと思います。
ClassDは、サンプリングの高調波も漏れ対策が不可欠ですが、どのような工夫がされているでしょうか。
はじめに
Stage A6004
オーディオ機器の老舗として有名なJBLです。カーステレオ向けに、高級路線でビジネスを進めていますが、当方では、使う機会がほとんどありませんでした。
クラスDのアンプで、このサイズで60W x4ch 240W定格 最大560W(ピーク)絞り出すことができるとのことです。
外観
D級アンプの特徴で、とても軽量、驚きの小ささです。
サイズは、CDサイズを少し大きくした程度です。
測定
波形測定や、周波数特性の測定、簡易的なのですが、SN比も計算してみたいと思います。
測定環境
測定環境は、PCに波形発生プログラムwaveGeneを使って、DACのD10で発生しています。
基本正弦波(1kHz)
まずは、1kHzの波形の測定から観測してみます。
少し高調波で波形が太くなっているのが確認できます。
最大出力レベル

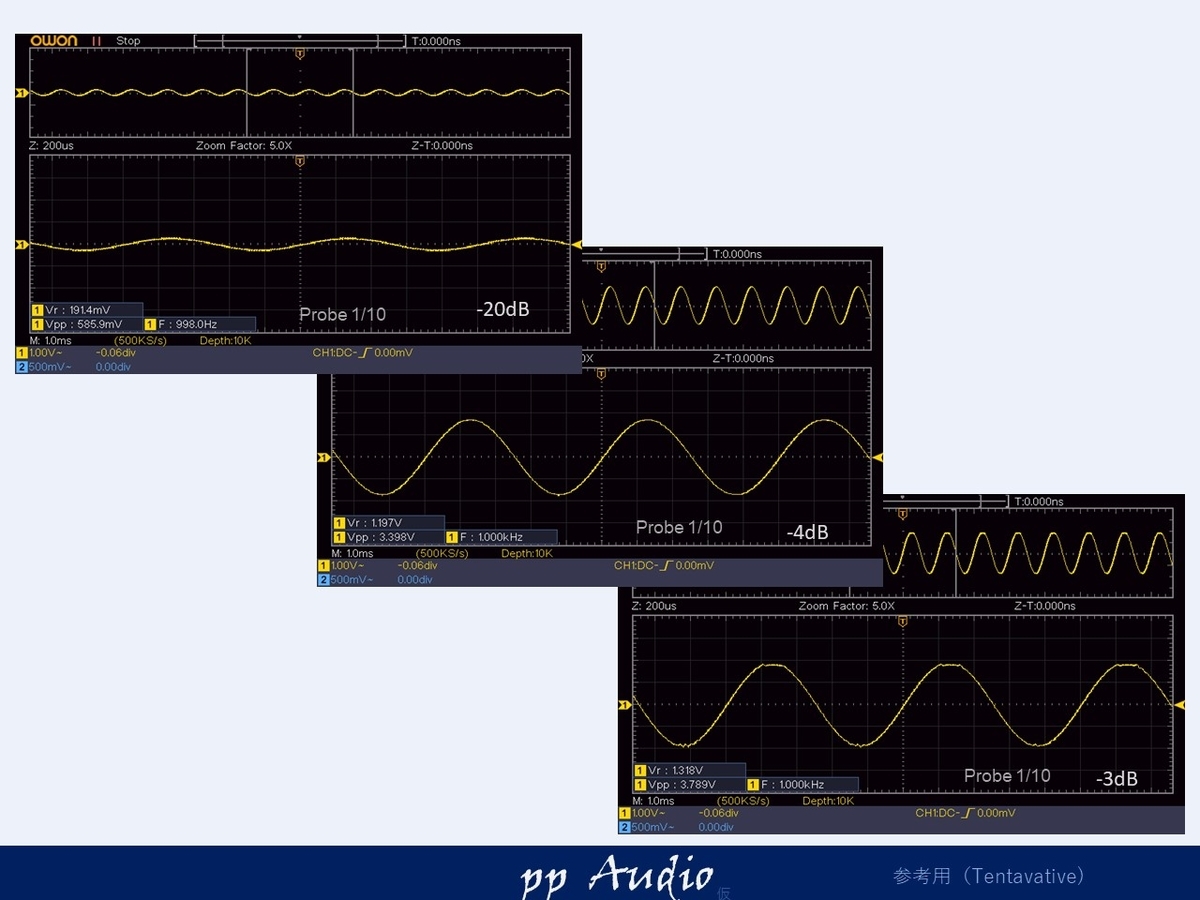

-20dBから少しずつ大きくしていって、波形がクリップするところまで測定してみました。
真ん中の波形が出力のおおよその限界レベルになります。
右下は、クリップしているのがわかると思います。
(11.97V)*(11.97V)/4Ω = 35.8W
60Wは、少し厳しそうですね。電源が13.8Vなので、もう少し高い電圧であれば、もっと出るかもしれません。
微小レベル正弦波
いつもは-20dBで、2V程度の波形を基本としています。
少し、ClassDのサンプリングが確認できます。
-60dBにしてしまうと、1kHzの波形の確認がきびしいです。
ClassDの波形
ここで、ClassDの波形を確認してみましょう。
サンプリングの300kHzは、とても綺麗な正弦波です。
SN比
FFTで基本波の1kHzが振り切れない程度の出力レベルに調整して、測定しました。
FFTのレベルが振り切れないのが、-30dBの条件でした。
その時のSN比が波形上、SN比が、約60dBに読み取れますので、先程の最大の出力レベル時が-4dBなので
トータル、86dBになります。
出力が倍(+6dB)になっても、90dB程度が実力でしょうか。
高域波形
ClassDでは、厳しい測定になりますが、20KHz以上の波形がどんなふうなのか、確認してみましょう。
かなり高調波が観測できます。これでも人の耳には、高調波の有無が分かるのは、難しいのでしょうが、あまり気持ちの良い波形ではありませんね。
周波数特性
さて、周波数特性を観測してみましょう。
10Hzまでほとんどフラット、これは、低域重視のアンプで有ることが伺えます。
スペックでは20Hz~20kHz(-1dB)とあります。少し、30kHzあたりが大きくなっています。可聴範囲ではありありませんが、ハイレゾのツイータを使った場合、20kHz以上がたくさん含まれているソースの再生には、注意が必要になるかもしれません。
f特(アナログアンプとの比較)
アナログアンプのナカミチと比較してみると
PA-200は30W程度で、サイズも同等程度。最大出力も測定するかぎりでは、35W程度です。
どちらかというとこのA6004は、サブウーファーか、MidLow等の使い方が良さそうだと考えられます。
Lepai LP-2020A+との比較
少し高調波のもれを他のD級アンプと比較してみます。出力容量が違いますが。
どうしても今回のA6004は、高調波の漏れが大きそうに見えます。
まとめ
今回JBLのA6004を簡単に測定してみました。小型で低周波数までフラットで、MidLowやサブウーファー向きではないでしょうか。
意外と高調波のもれがありますので、ツイータを直接接続するのは、注意したほうが良さそうです。
引き続き、改善ができるか内部を調査してみたいと思いますので、お楽しみに。
2020・6・21
出力段のフィルタを2次から4次に対策したがその結果は、下記をご覧ください。
