小型の姿とは裏腹に25Aの大きなFuse。からなにやら気配がするALPINEのパワーアンプ4531をもう一度整備してみたいと思います。
はじめに

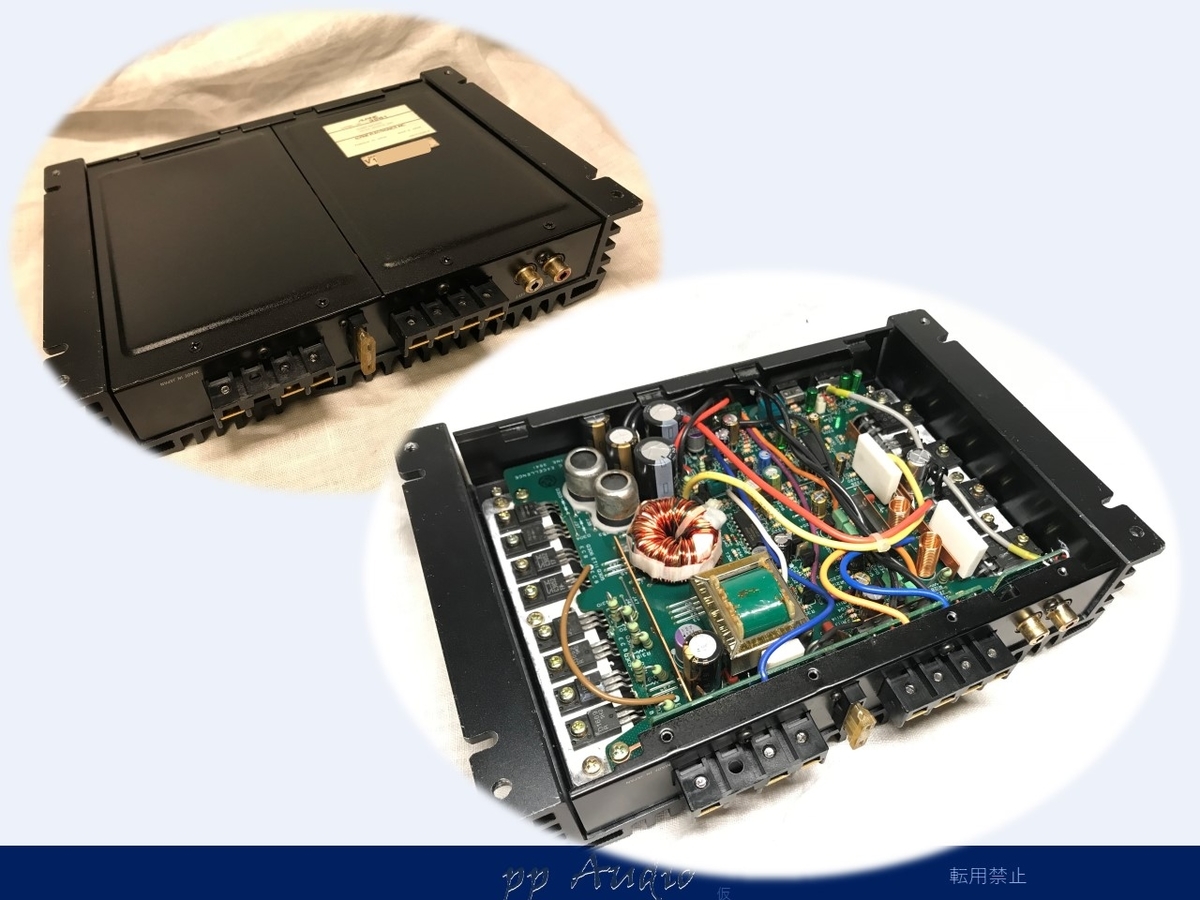

２４ｃｍ ｘ１８ｃｍの小型サイズにマッドブラックのヒートシンクを纏った高級感のある外観
50kHzまで-1dBの超絶なスペック。、出力は、ピークで200Wを絞り出します。
電流がアイドルでもPA-202は１０W程度に対して、２０W。放熱のよいセッティングになるよう気をつける必要があります。
カスタマイズ
今回のカスタマイズ仕様になります。
- 電源メンテナンス
このアンプは温度が高めになるので、電解コンデンサの交換は必須。
超低ESRの電源用電解コンや、高分子を用いて末永く使えるようにします。 - 高調波対策
電源の一部に高分子コンデンサを用い、リップルを低減
チップセラミックで高調波を抑え、仕上げます。 - 出力段直下に電解コンデンサ
出力段の電源に電解コンデンサを搭載。
これにより、電源変動を抑え、かつ電源ノイズの反射を抑制 - OpAmp
今回OpAmpは、超低歪0.00003%を誇るLME49740を採用。 - カップリング
カップリングは、BPのmuseを採用し、ACの対称性を確保。 - アンプの小型コンデンサにフィルムコン採用
小型のコンデンサは、メタライズドフィルムに交換し、歪を抑制

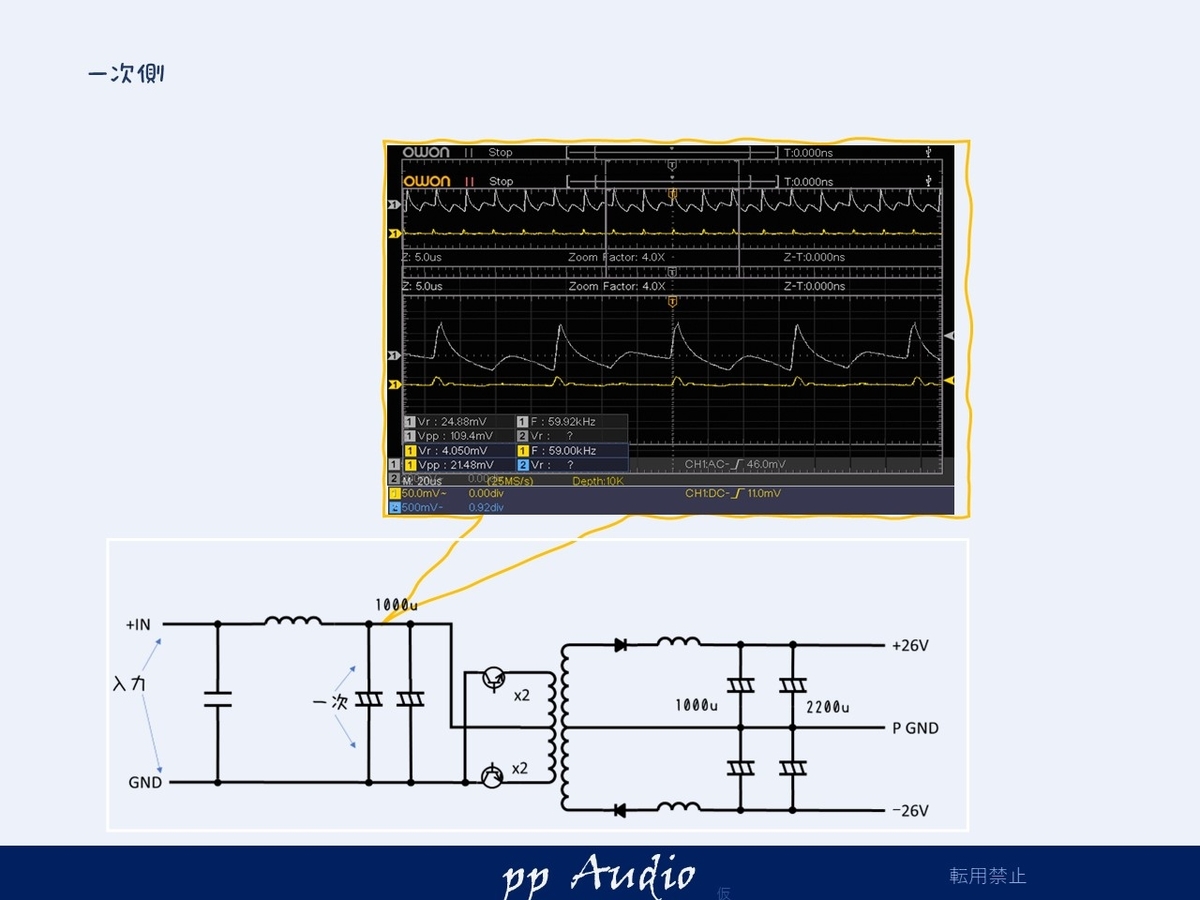

電源（一次側）
標準では、約100mV程度あるリップルですが
20mVに抑えています。

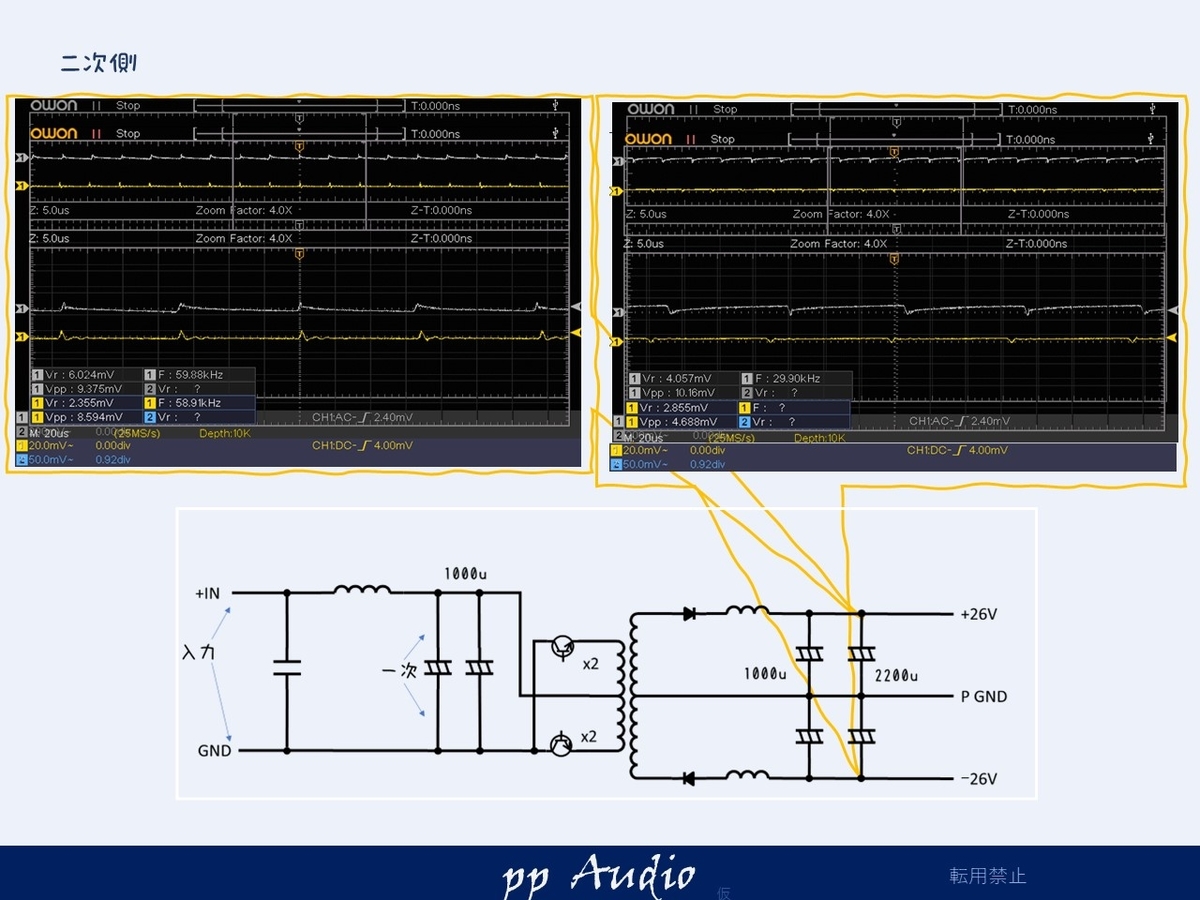

電源（二次側）
二次側は、とても良好でしたが
10mV以下にまで抑え込んでいます。
OpAmp電源
OpAmpの電源は、もともと良好ですが
パスコンを追加することで反射ノイズをターミネーションしました。
これにより、この15V電圧を用いる他の回路への影響も抑えることができます。
出力確認
カスタムの最終確認として、出力波形と周波数特性を確認します。

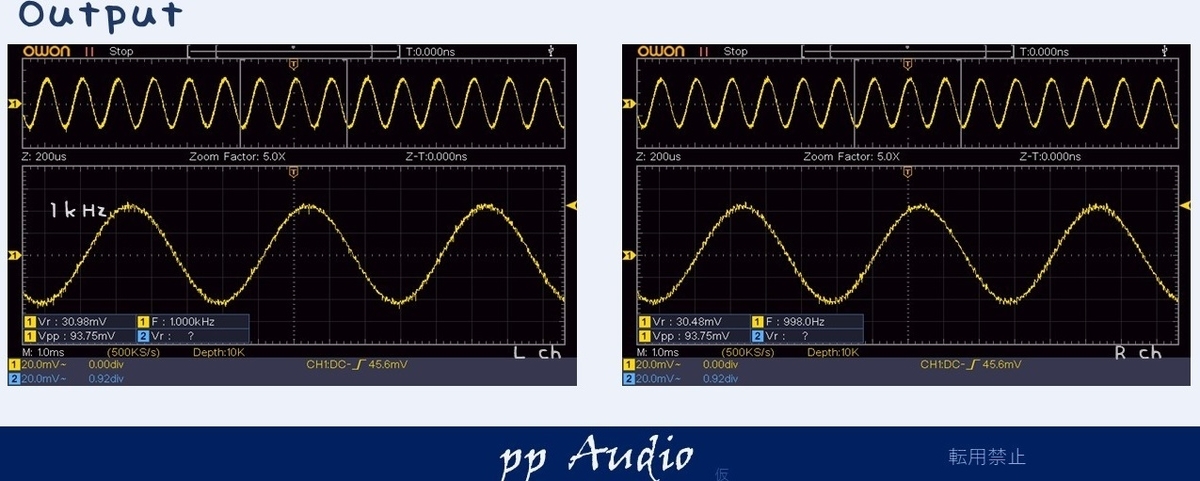

微小波形
もともと良好の傾向ですが
その素性がわかるとても良好な波形が確認できました
周波数特性
周波数特性は10～50kHz(-1dB)のスペックですが
それ以上の特性であることが確認できました。
安心して、使えるアンプであることがわかります。
まとめ
小型でDuo-β搭載のアンプ。A級アンプと思わせるその発熱ですが、その音はアイドル電流の大きさの下支えがあるしっかり、しかもゆったりした音です。
100Wのアンプにありがちな小さな音の粗さなど無縁のようです。
基板の状態も実用性を兼ね備え
スッキリとまとめました。
最後に、外見もしっかり整え
極上のDuo-βアンプの完成です。
