当方のEC-204をお使いになっている方より、EC-302のメンテナンスのご依頼です。
周波数切り替えをボリュームではなく、スイッチにて行う、とても音に拘ったEC-402
電源の低ノイズ化と低歪のOpAmpの改装で、１ランクうえの音を目指します。
はじめに
前回もご紹介しましたが、EC-304のスペックを簡単に。
18dB/octのスロープ特性です。このOctは、オクターブの略で、周波数が倍になると18dB減衰する、カットオフ特性のネットワークです。
その他実測での結果ですが
- 最大ゲイン +6dB
- 周波数特性 10～100kHz （±1dBV)
の実力で有ることが分かっています。
内部状態
スライドスイッチに隠れいて、見にくいのですが
- OpAmp 5532 x3 5538 x4
- ネットワークコンデンサ：メタライズドフィルム（に見受けられます）
- 電源 DC/ACコンバータ（その後整流して、DCへ）
電源状態
このネットワークの電源には、きちんとフィルタが入っています。
一次側電源状態
一次側を測定すると50mVととても優秀です。（測定は、大きく拡大しています）

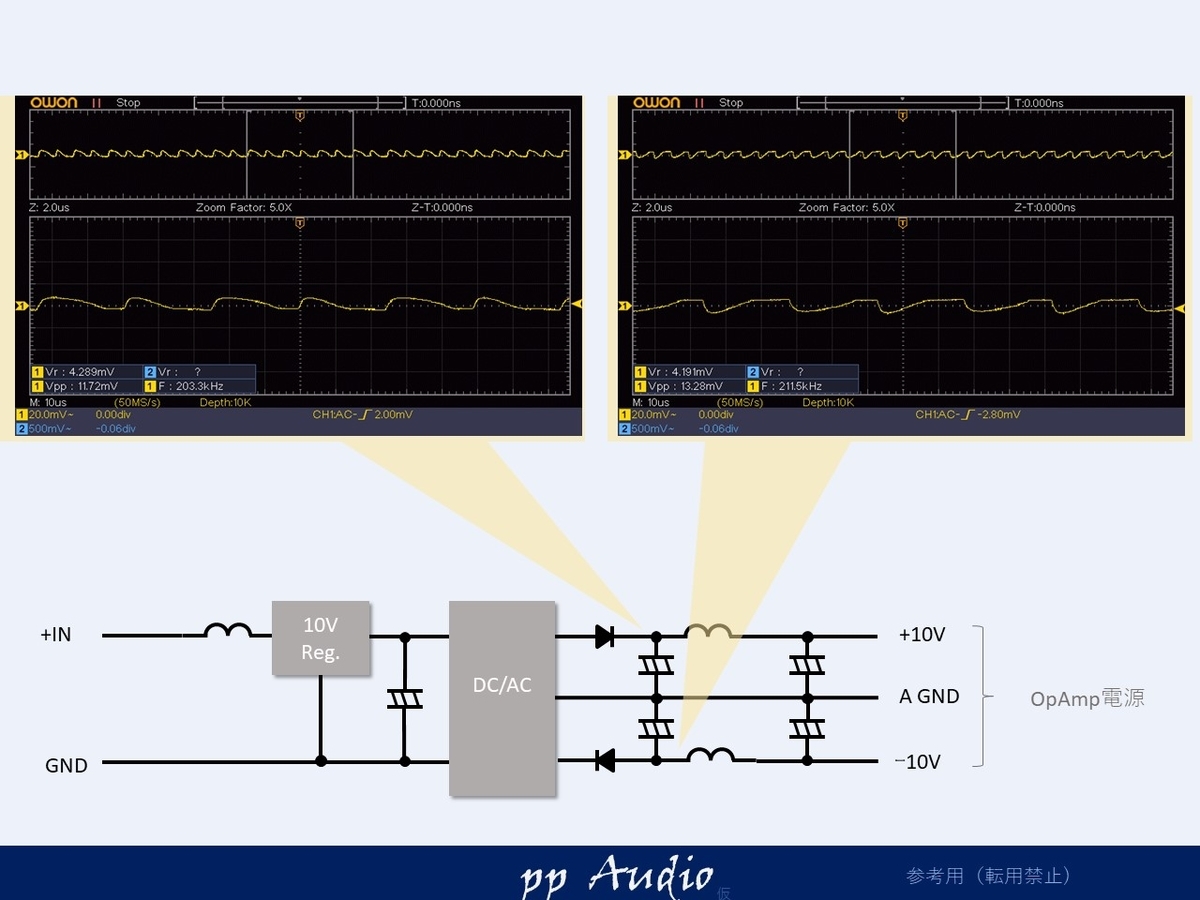

二次側
DCをスイッチングして、ACを生成しています。
ダイオードで整流しており、緩やかな波が確認できます。
後段のフィルタ後は、この波は、ほとんど確認できない状態ですので、素晴らしい性能です。
カスタム
カスタム・メンテナンスの仕様は
- 電源のメンテナンス
- 高調波対策
- OpAmpの交換
になります。
OpAmpの交換、ソケット化の為に、シールド板を加工しています。
同時にシールド板を、磨き上げます。
電源（一次側）
コンデンサを高分子とセラコンの組み合わせで、高調波を抑制します。

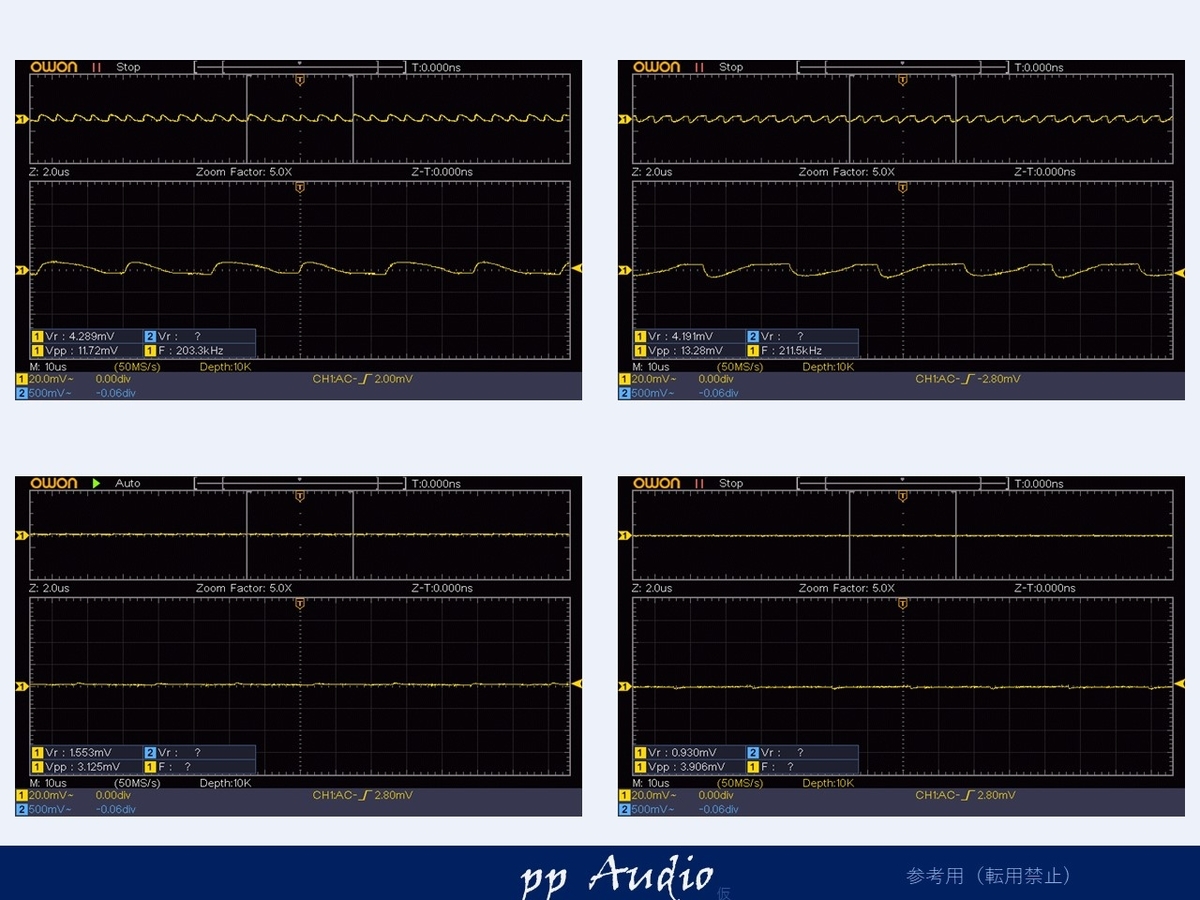

電源（二次側）
十分高調波のない状態でしたが
さらに良くなり、ほとんどフレが確認できない状態になりました。
OpAmp電源
OpAmpの電源は、反射の影響が観測できるので、
ラジアルリードのセラコンで、きっちり対策します。
微小信号
さて、カスタムの効果と、動作確認も兼ねて、出力波形を観測します。
もともと、ほとんどノイズが確認できない優秀なネットワークですが
高域帯域の出力は、僅かですが、改善が見られました。
中域帯域出力
中域は、最高のカットオフ周波数15kHzにて測定しています。
カスタム後も、良好な状態です。

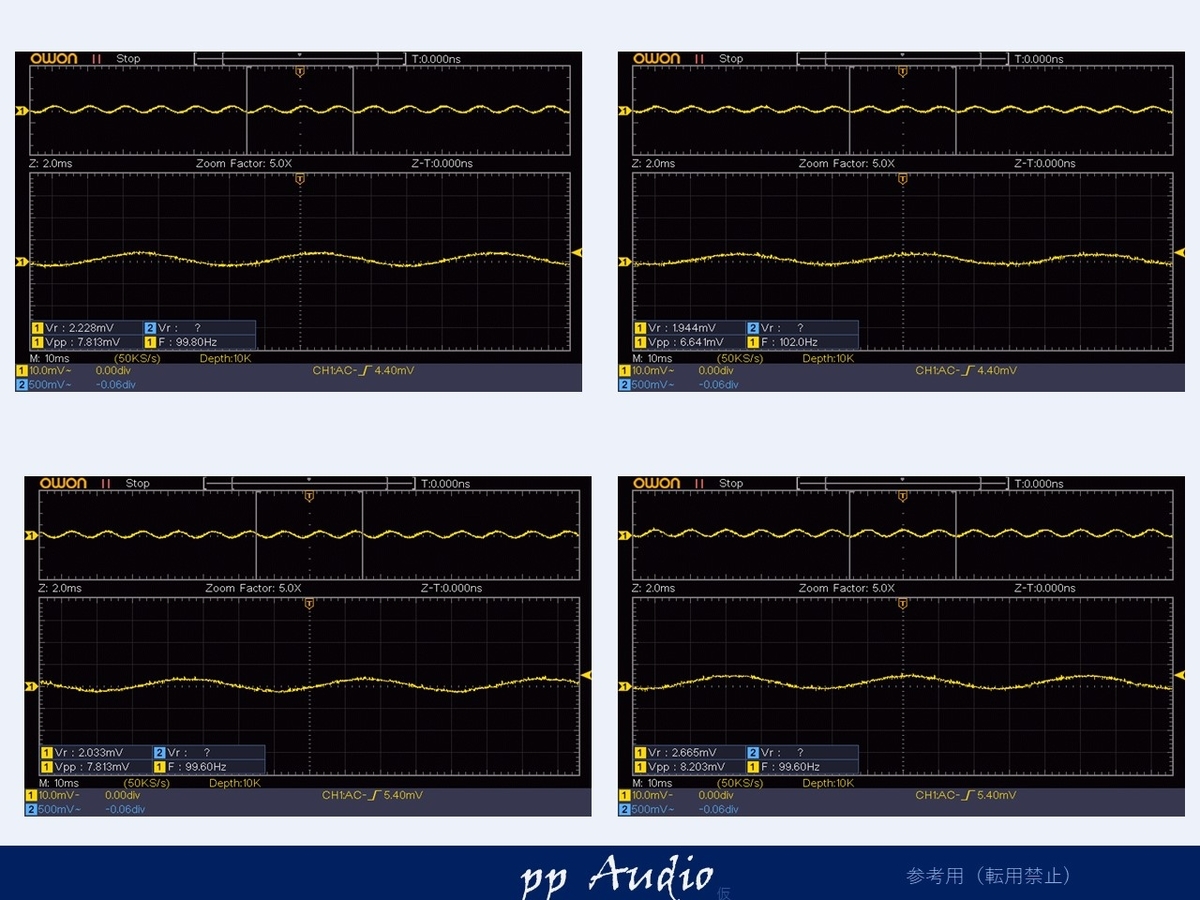

低域帯域
周波数を100Hzにて測定しています。
標準と同等の良好な状態です。

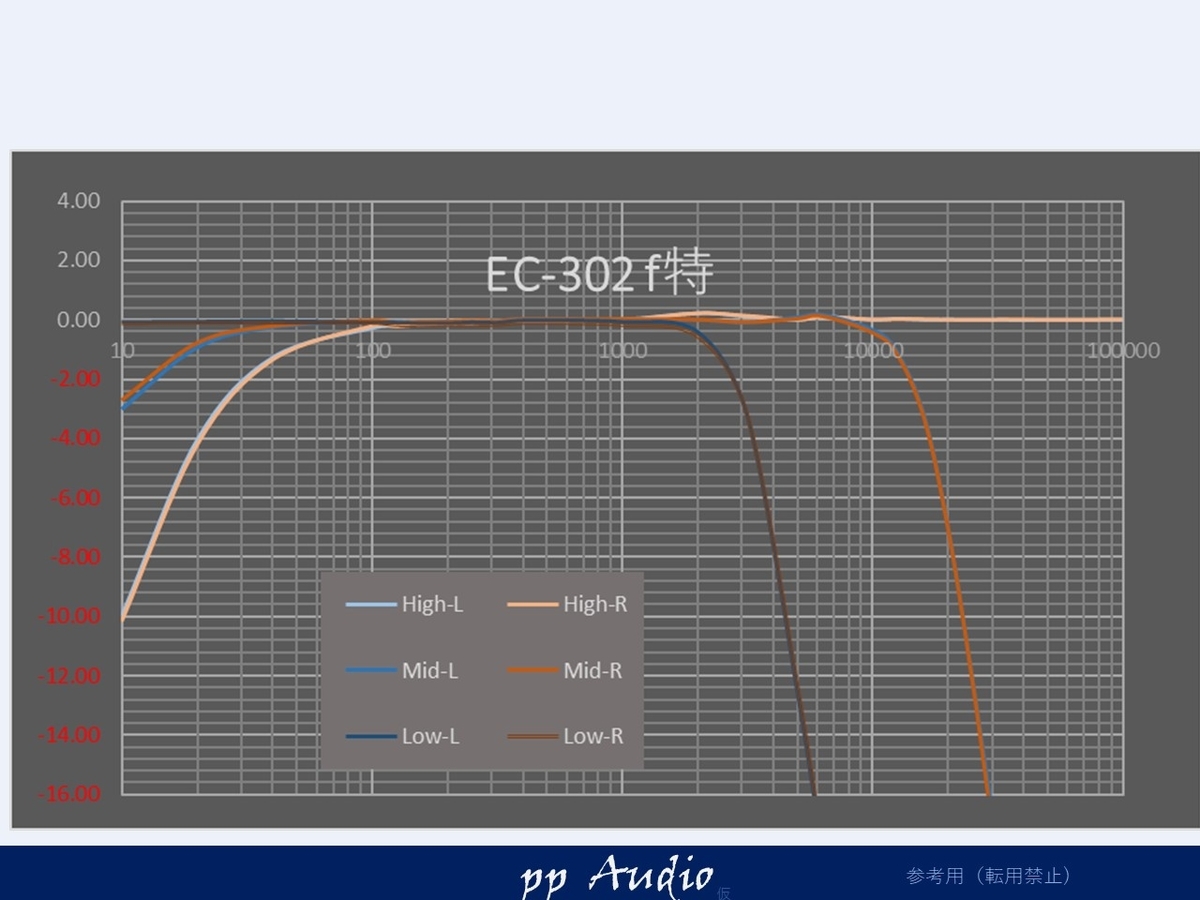

周波数特性
最後に周波数特性を確認します。
ハイは100kHzまで伸び、素晴らしい特性です。
（グラフに少しうねりがありますが、測定誤差の範囲です。）
まとめ
もともと、優秀な、ネットワークですので、カスタム及び、測定は、とても楽しく行うことができました。ノイズも、測定が難しかったですが、確実に改善していることがわかりました。
ボリュームと利得
このネットワークは、約6dBほど最大の利得があります。
調整が行いやすいように、0dB付近に印を付けてみました。
最初、当方も適当に行っていましたが、これで、スピーカやパワーアンプのゲイン調整も楽になります。
パワーアンプは、スピーカの能率の分、それぞれのスピーカに合わせることで、
このボリュームでどこをブーストしているのか、下げているのかが分かります。
スピーカは、一番能率の高いのを基準に、パワーアンプのゲインを少し絞り気味にするのがおすすめです。（絞りすぎると、元気がなくなりますので、そこは、トレードオフで）
備考
廉価版のデジタルオシロスコープがあれば、どなたでにもきますので、ぜひ興味のある方は、挑戦してみてはいかがでしょうか。
もちろん、当方にメンテナンスのご依頼も大歓迎です。
（おまたせしてしまうかもしれませんが、ヤフオクを通じてオーダ可能です。）
