アナログで周波数の設定もスイッチというこだわりのクロスオーバネットワーク ３Way用 EC-302のメンテナンスを再び行います。
今回 パッシブネットワークから、マルチアンプへのアップグレードに用います。
アンプの一つは、PA-302のmuses8820仕様、こちらもmuses8820を贅沢に使います。
はじめに
18dB/Octのクロスオーバ。クロスの周波数設定は、スイッチできっちり行えます。
外見
ケーブルは、１ｍ延長し、丸端子仕様にしました。

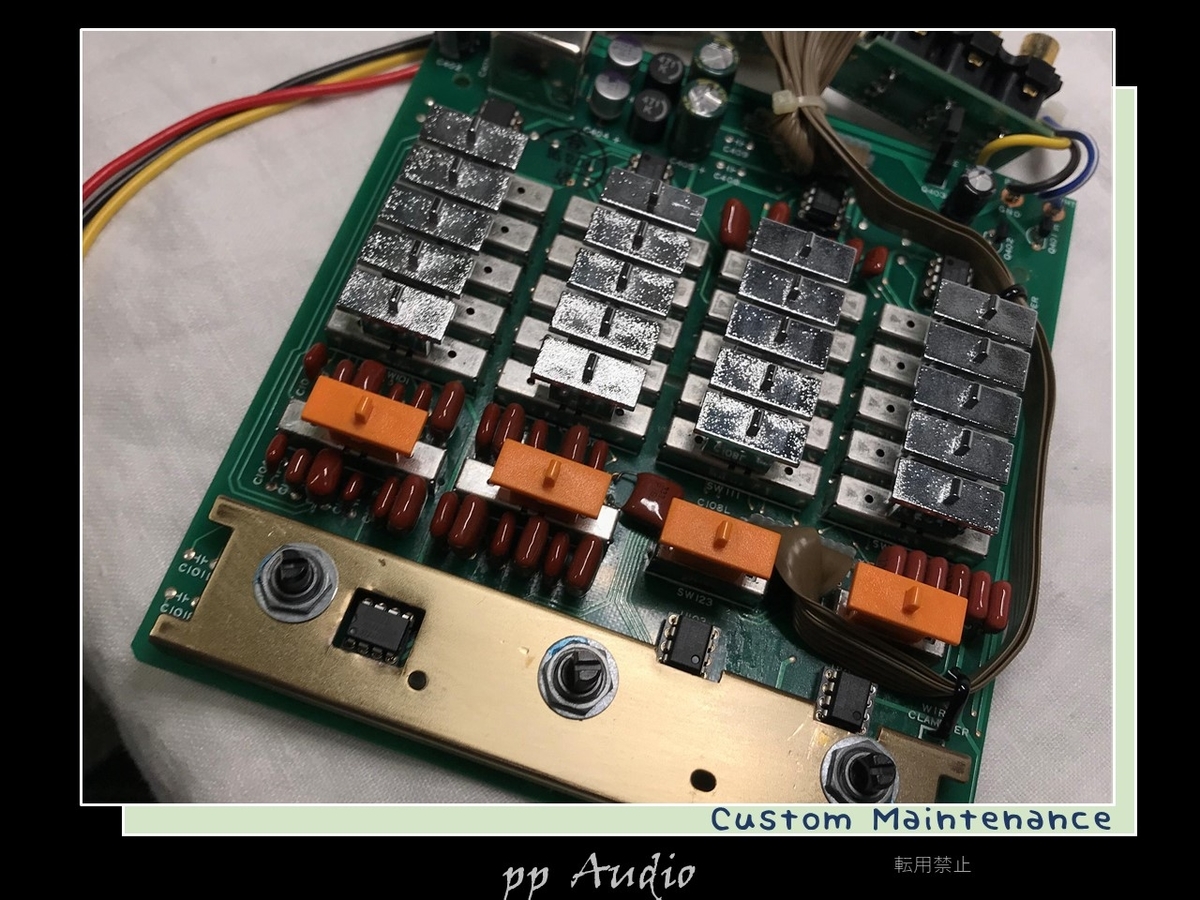

カスタマイズ
いつものように標準のEC-302との比較を行い、カスタムの確認を行います。

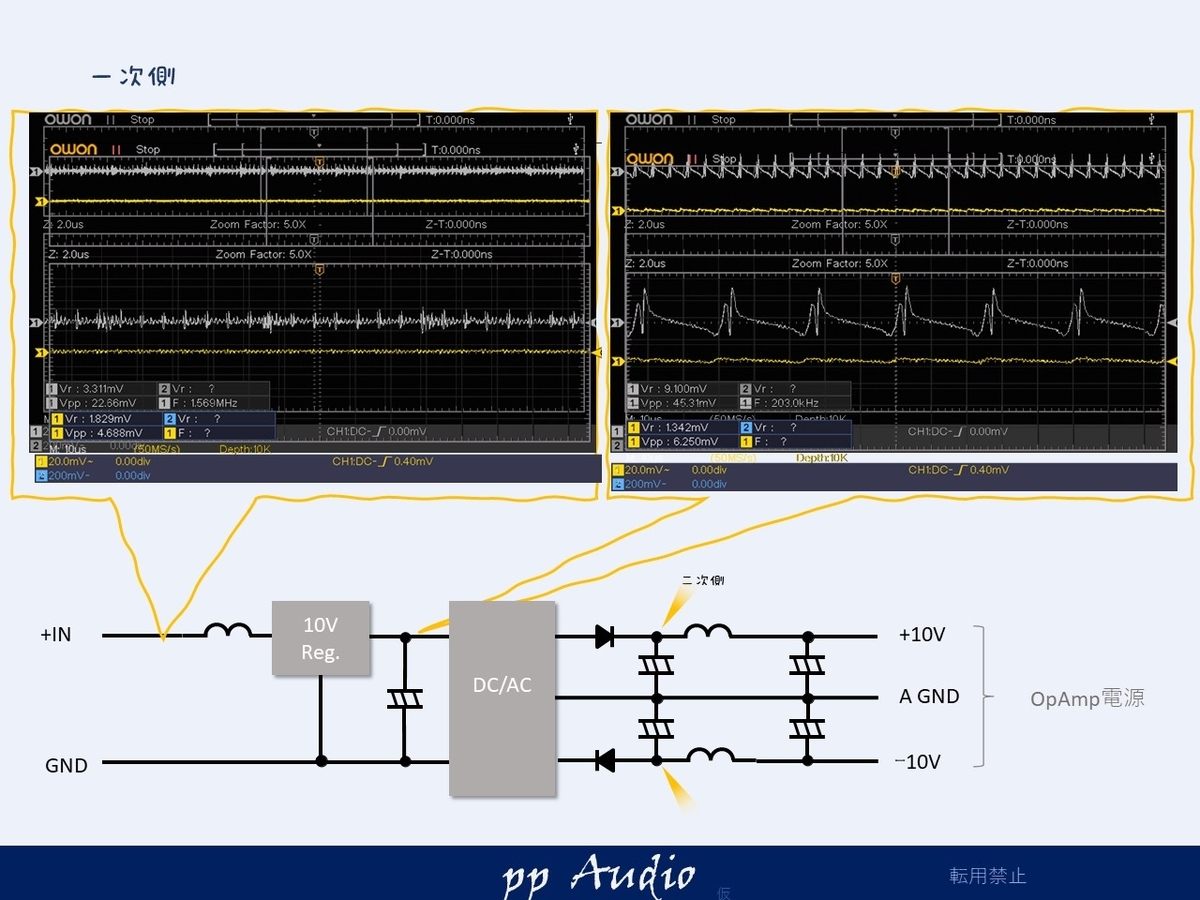

電源（一次側）
入力側は、コンデンサの追加、一次側は、コンデンサの交換と高分子、セラコンの追加で徹底しています。
無理なく抑え込みができました。
電源ノイズ（二次側）
二次側は、高分子の電解コンデンサの容量を厳選し、対策しました。
容量は、小さくし、高周波の特性の効果で実効値を１／５ほど低減しています。

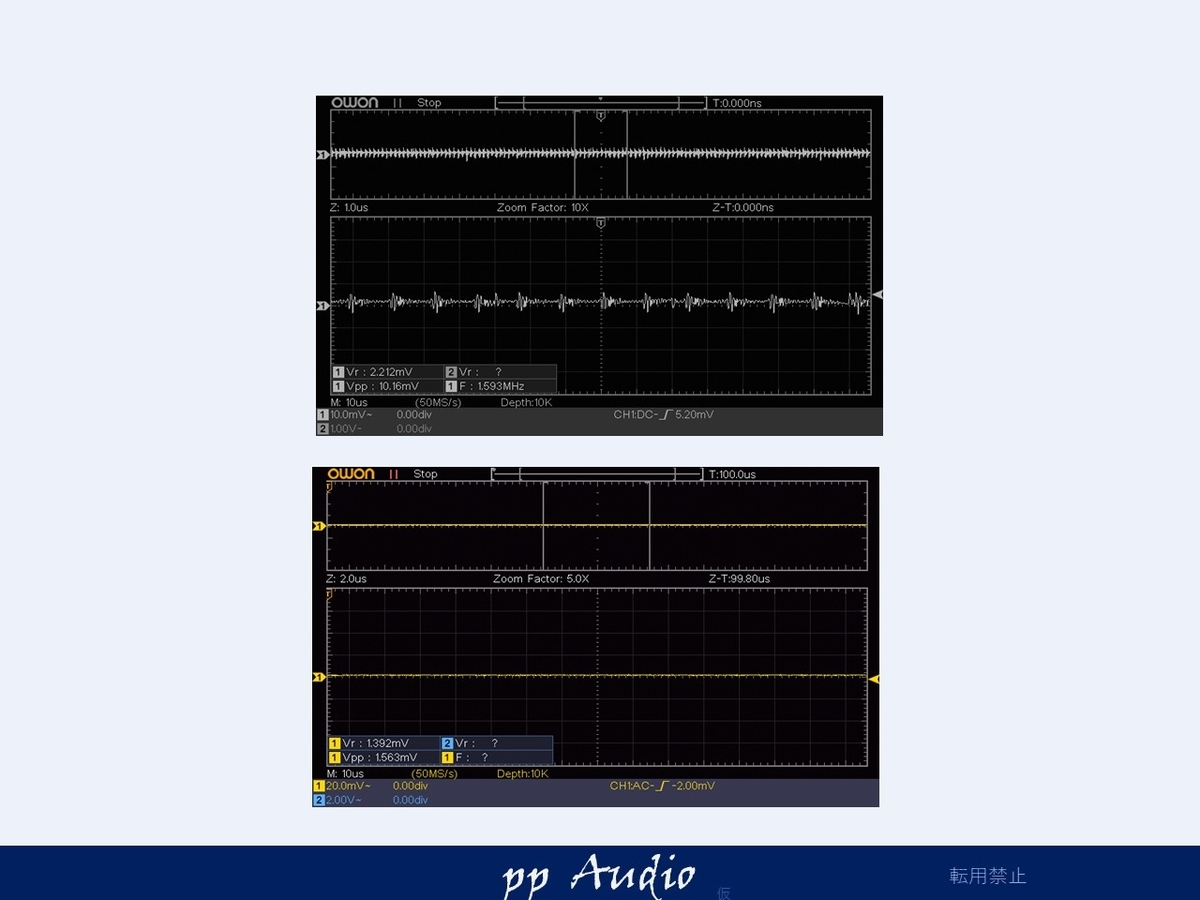

OpAmp電源
いつものようにラジアルリードタイプのコンデンサをOpAmp７個すべてに追加。
きっちり抑え込みできました。
出力確認
出力の状態を見てみます。

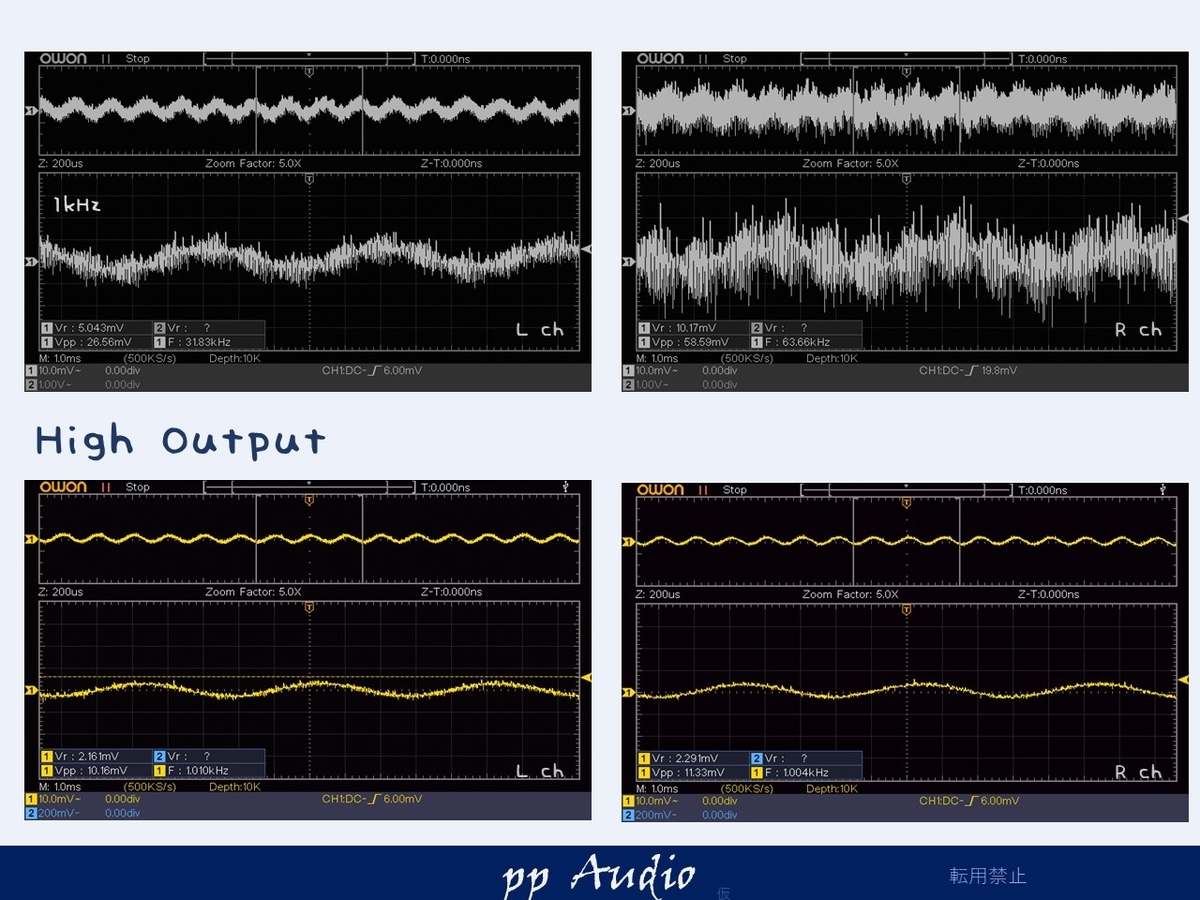

出力状態（High)
きっちり治りました。これで安心して使えます。
Mid側出力
もともとHighCutが働いていたので良好でしたが
きれいになりました。
Low側出力
念の為Low側を確認します。
同等以下です、問題ありません。

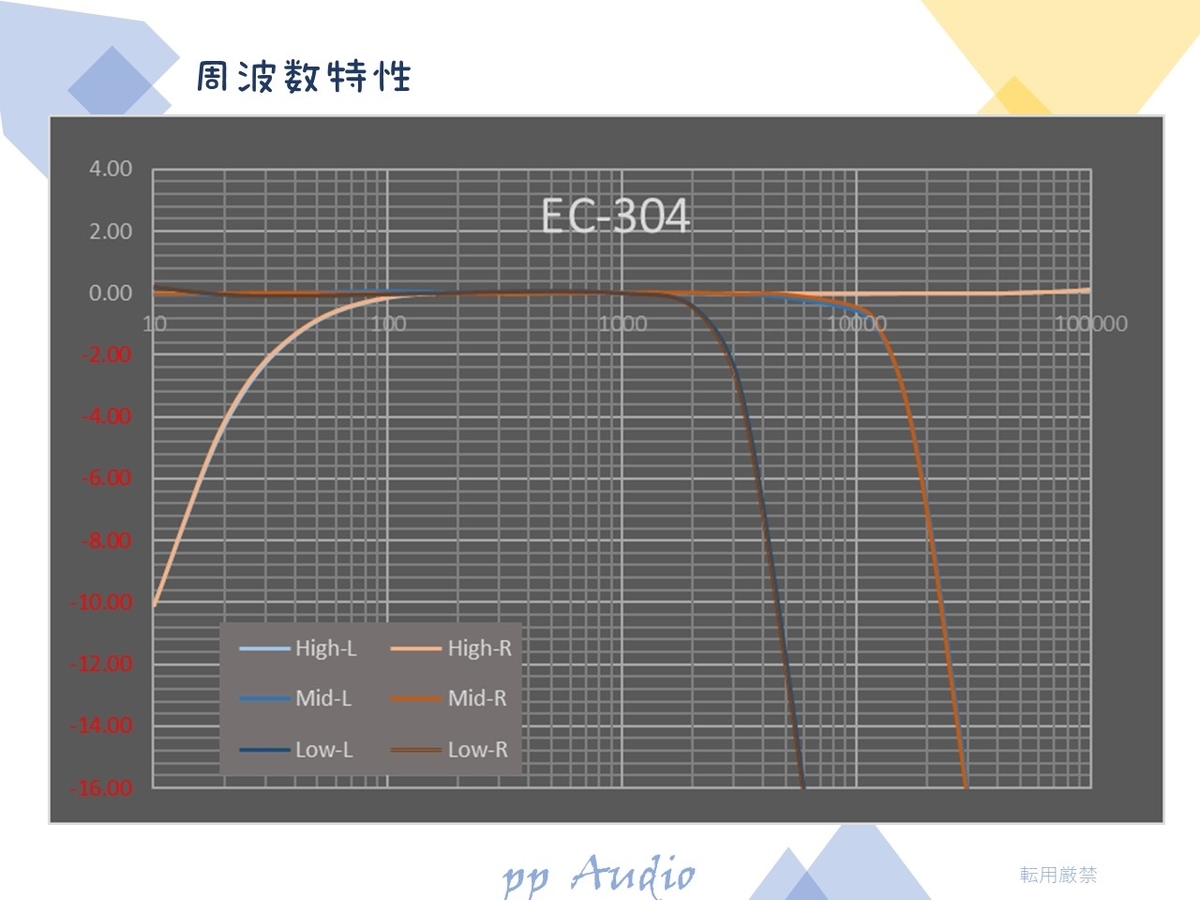

周波数特性
最後に周波数を確認。
チャネルごとのバランスも良く、素晴らしい特性です。
安定した、優れたアナログのクロスオーバの特性です。
まとめ
High側のノイズもきっちり対策することができ、また、特性の確からしさを確認することができました。
簡単に見えますが、何台もメンテナンスさせていただいた結果、ここまで仕上げることができました。
- 電源強化、高調波対策
- OpAmpの交換
High：muses8820
MID：muses8820
Low：NJM5532DD - ブラケット研磨、防錆処理
Low側は、musesではなく、該当周波数に適切なOpAmpを選定しました。
EC-302は素晴らしいネットワークです。
パッシブで、サブウーファ等を接続すると、とても大きな長いコイルが必要になります。コイルの長さは、数ｍから数十ｍに及ぶことがあります。
また、高いツイータにもコンデンサをシリーズに入れなくてはならず、音の劣化が気になります。
クロスオーバネットワークをつかった、マルチアンプは、このシガラミから開放され
周波数や、レベルも調整可能で、スピーカの能力を極限まで引き出すことができます。
ぜひ、マルチスピーカでつながりが悪いと思われる方には、オススメです。
