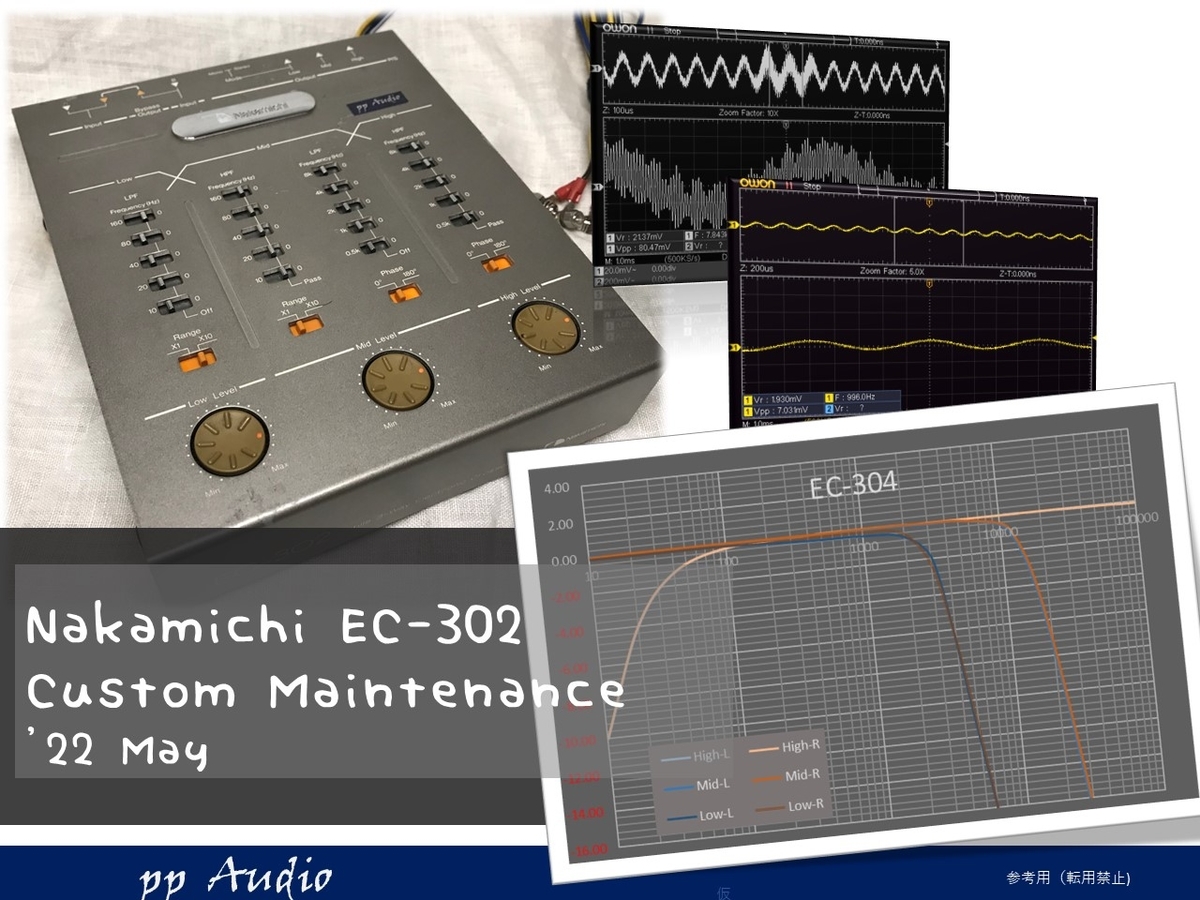

メンテナンスしたEC-302のmuses8920へのカスタム機会に恵まれました。
OpAmp装着には、ブラケットの加工が必要になりますが、きっちり仕上げたいと思います。
はじめに
EC-302やEC-204のクロスオーバ周波数は、５つのスイッチにより行います。言わば、デジタルスイッチで、最小周波数単位で１～31倍まで設定できます。
例えばLow側は10Hz単位で、もし、150Hzにしたい場合
８０、４０、２０、１０のスイッチをONにすれば150Hzになります。
スイッチ５つでも十分細かく設定できるのと、ズレが生じないのが魅力です。
早速メンテナンス後の状態を確認します。
メンテナンス
メンテナンスは、電源の長寿命化及び高調波対策。それに、GNDのフローティングによる高調波発振を解消します。
- 電源コンデンサ低ESR化
低ESRの電解コンデンサや高分子OSコンを組み合わせ低リップル化。 - 高調波対策
電源のノイズ発信源のもとにはチップコンデンサを用いた低ノイズ化対策 - 二次GNDの接続
RCAのGND側とアース（シャシー）の遮断ノイズ対策は、高調波が弱い弱点があります。実験によるパラメータを用いて低周波から高調波まで低減 - muses8920
おなじみmuses8920を贅沢に７つ用います。
もちろんソケット仕様で、パスコンも装着します。

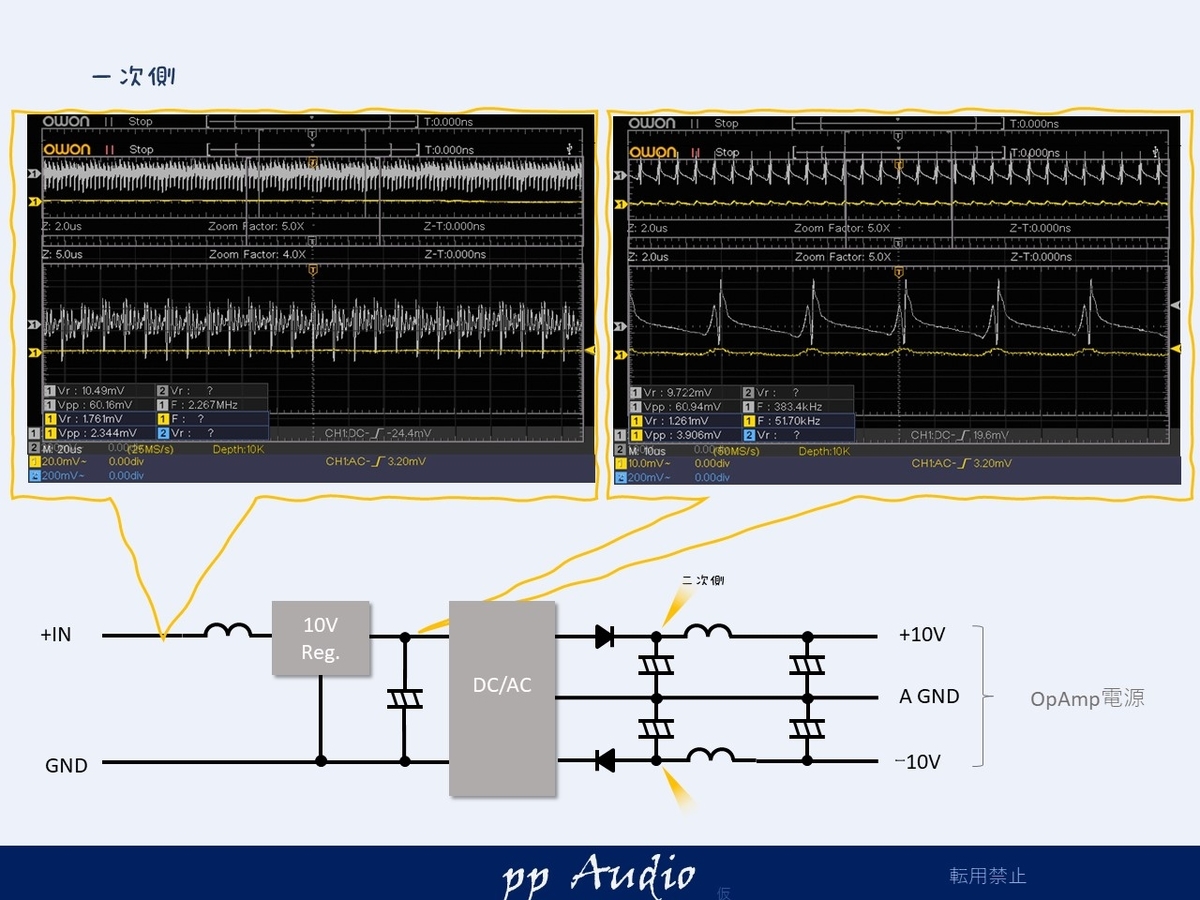

改善効果（一次側）
電源入力は高周波のインピーダンスが高いため、高調波が目立ちます。
チップセラコンと大きめのディスクリートセラコンで抑えています。
電源の入力のスイッチングノイズは、OSコンとチップコンデンサの効果により抑え込む事ができました。

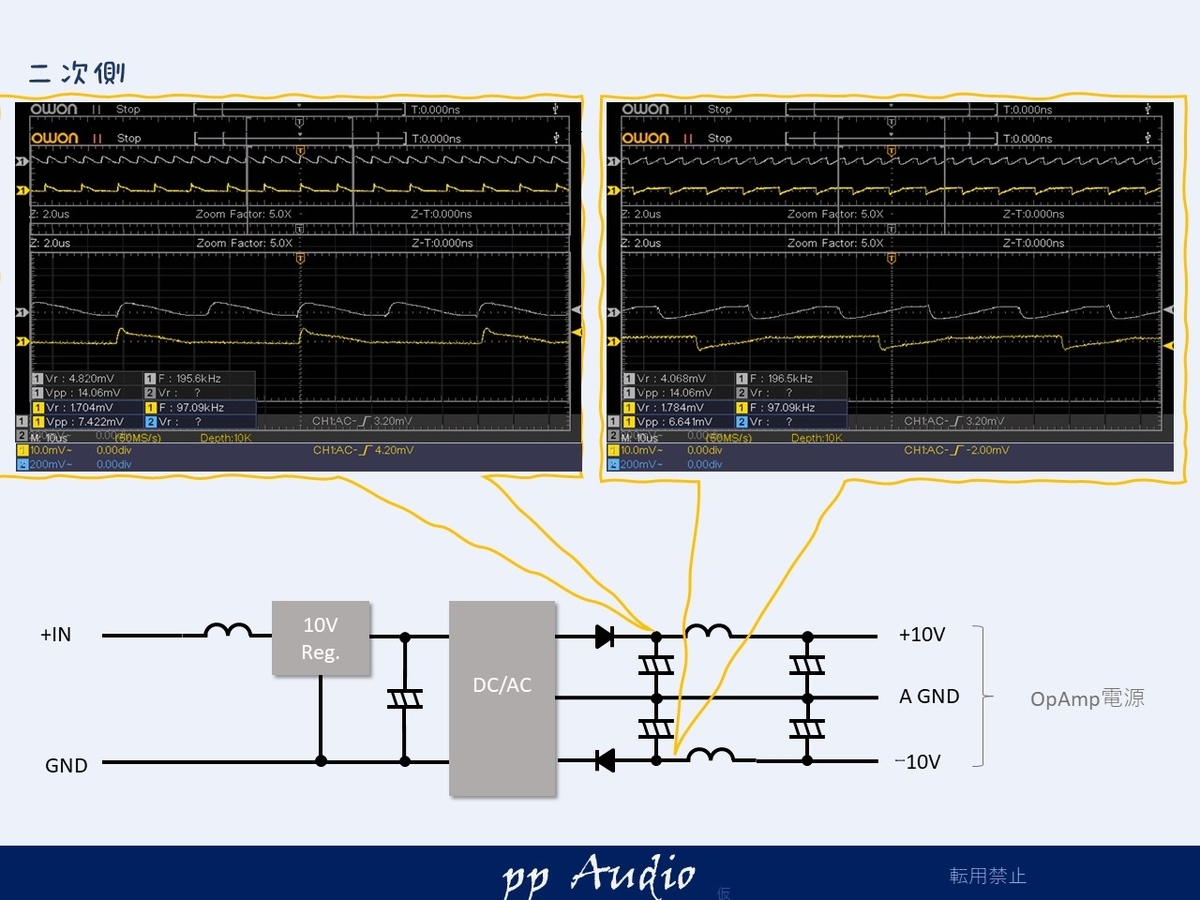

改善効果（二次側）
二次側は、あまり大げさにせず
半分ほどの変動に押さえこみました（縦のスケールが異なり２０ｍＶ：１０ｍＶ）

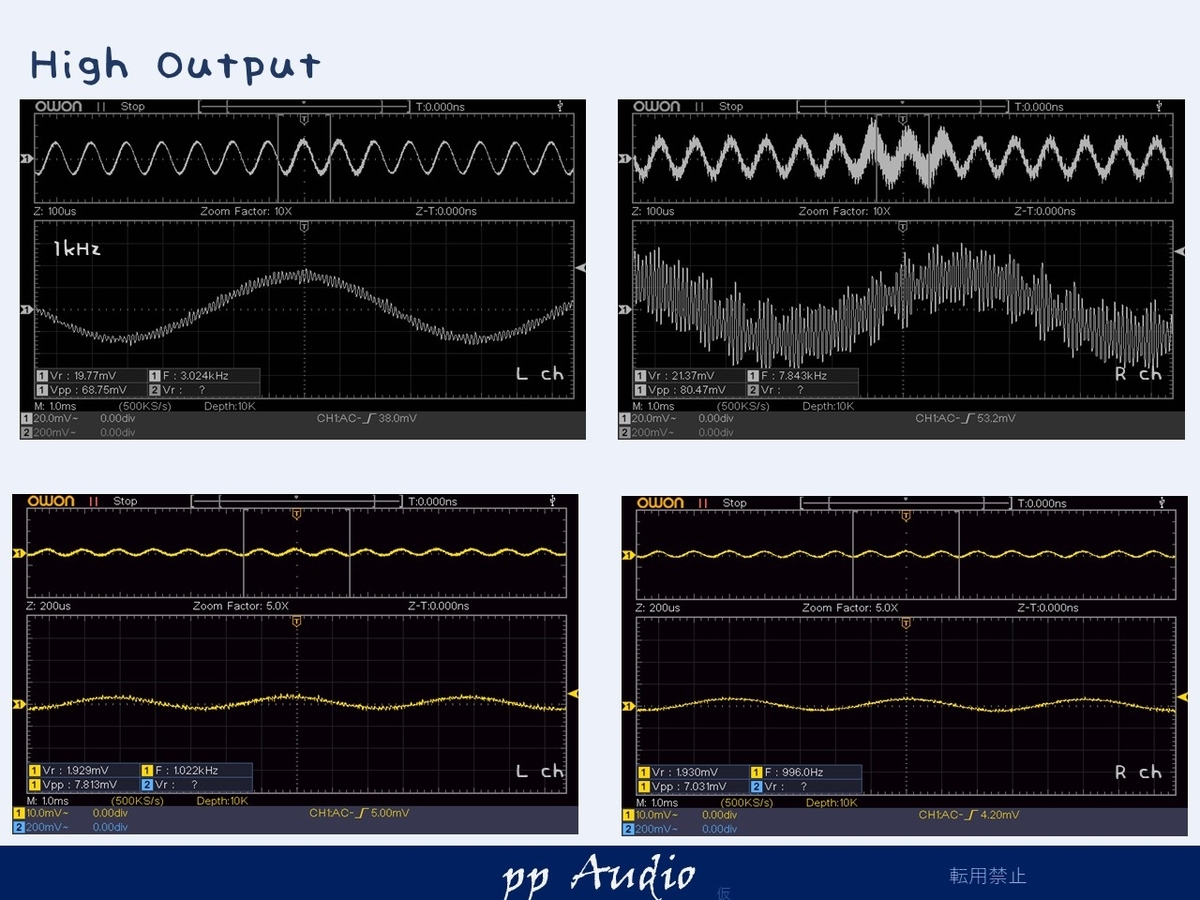

出力信号の効果
MIDとLowは、オリジナルでもとても良好ですが、Highは、少し高調波が目立ちます。
高調波対策と適切なGNDの接続パラメータにより発振を抑えています。
まとめ
これまでの経験にもとづき、適切な電源の改善及び、High側の高調波ノイズの抑制にて安心できるアナログクロスオーバネットワークにすることができました。

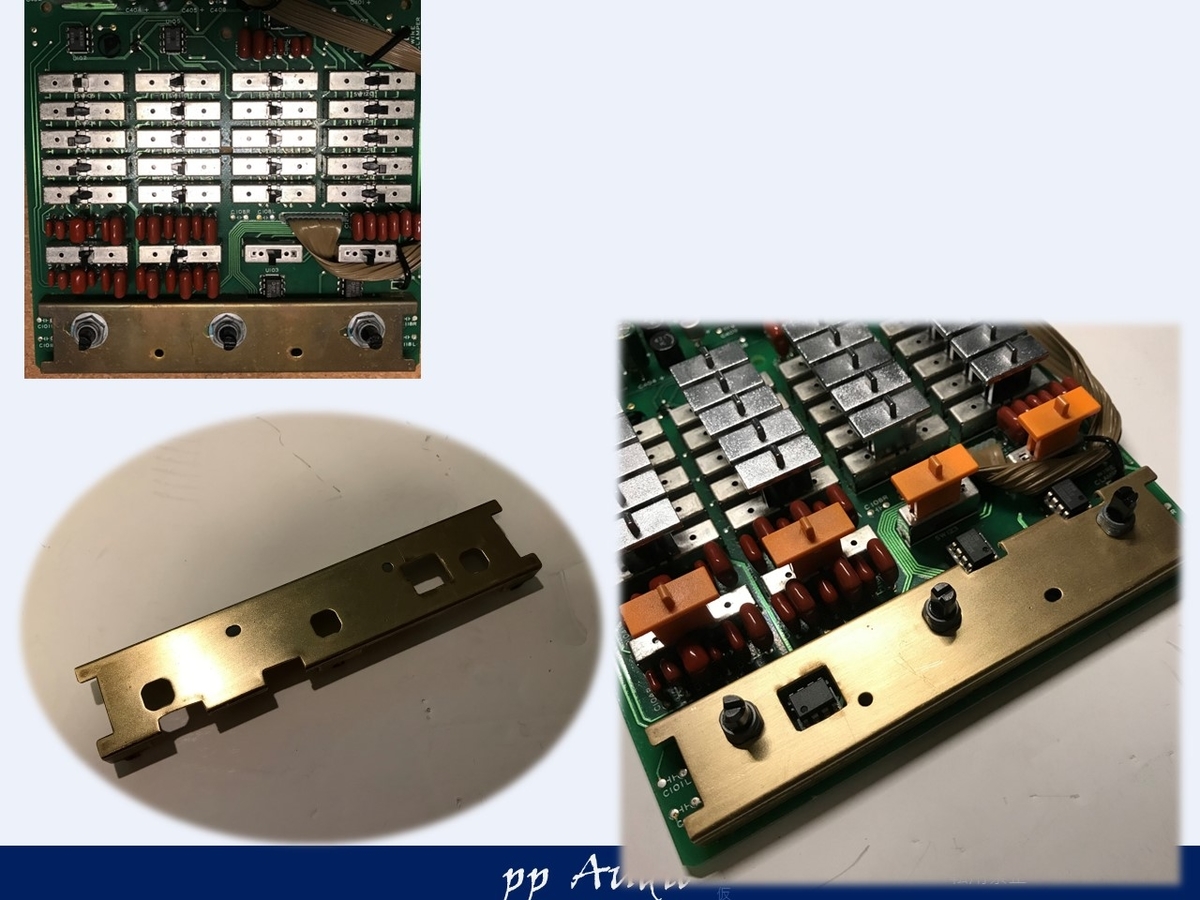

OpAmpのソケット化は、ブラケットと干渉するため、加工しています。
ドリル、精密ノコギリ、ニブラ、そしてヤスリで仕上げています。
OpAmp取外し注意点
この基板は、両面基板のため、部品取付穴がスルホール（一種のハトメ構造）になっています。手頃なハンダ吸い取り機では、きちんと取れません。
当方は、工場で使う電動吸い取り機を用いているので、基板へのストレスを最低限に押さえて施工できます。
一方、半田吸い取りき（すっぽん）で、無理して取り外そうとすると、基板を炒めてしまいますので注意が必要です。（低温半田等を駆使して使うと、少し取外しやすくなります。）

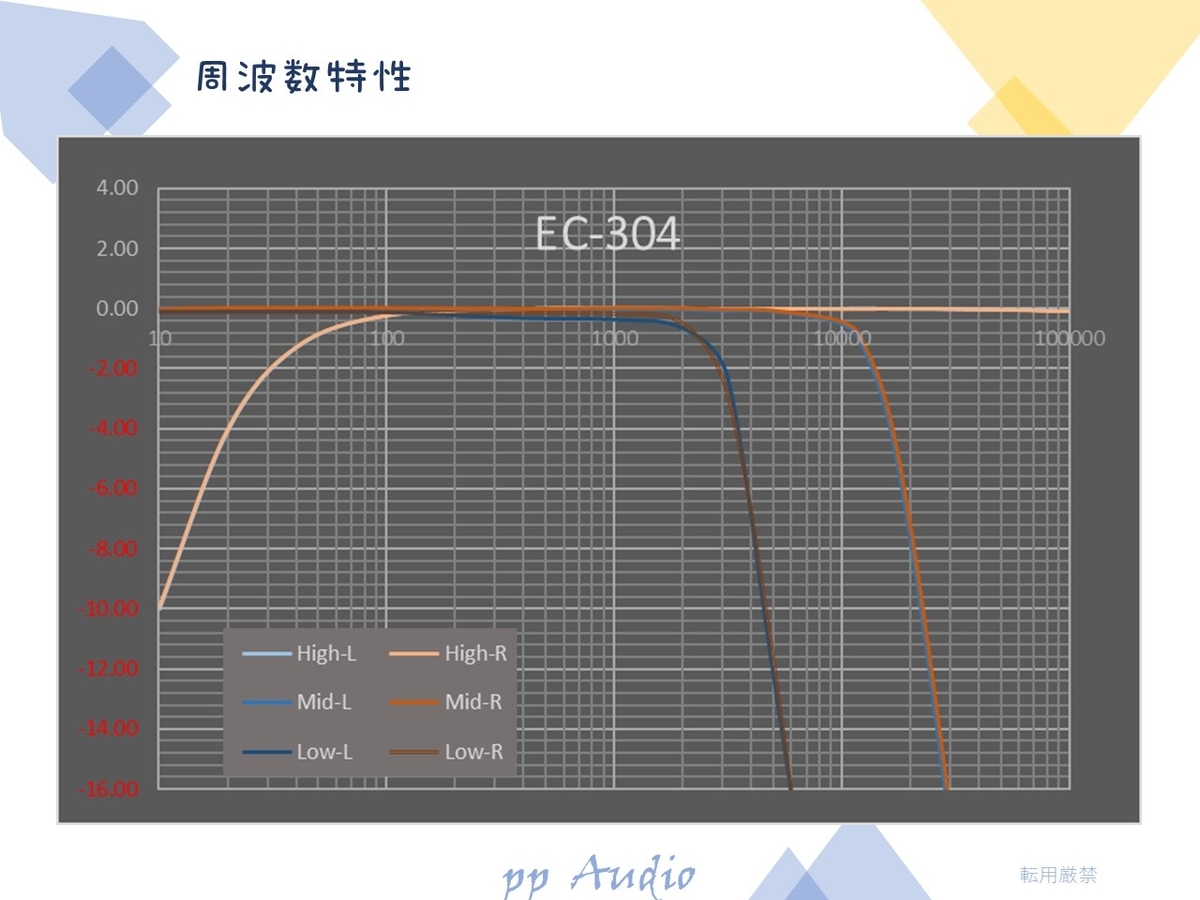

周波数特性
最後に周波数特性を確認し完成です。
注意としては、Highは、どうしてもLowCutが働きます。
また、Mid/lowもHigh Cutが働いてしまします。
フルレンジ＋SWの場合は、500Hzが最低の周波数になってしまうので、注意が必要です。
