DACにも関わらずその大きさ、ナカミチのこだわりが感じられます。
その音は定評があり、いまでも多くのファンを魅了しています。そんなDACをカスタム・メンテナンスしてみます。
はじめに
外観
外観は、アルミの引き物の重厚なボディにシャンパンゴールドの塗装、
中央には、エンブレムが光っています。
大きさは、PA-202と同等程度でしょうか。重量は、1kg程度で、DACとしては、とても重量級です。
これまでのDAC-111カスタムは下記よりご覧いただけます。
希少 ナカミチ DAC-111 ① 素性調査編 - pp audio blog
内部状態
内部は、シンプルな一枚基板。
よく見るとデジタル系の電源とアナログ電源二系統装備されています。
状態確認（出力波形）
早速出力の状態を確認してみましょう。
拡大して波形確認してみると、可聴範囲外の高調波が見られます。
カスタム・メンテナンス
早速カスタム・メンテナンスをはじめたいと思います。
- 電源強化
電源のコンデンサを低ESRタイプに交換、リフレッシュします。 - 高調波対策
電源のコンデンサを一部高分子タイプに交換し、高調波を抑えます。
また、電源部には、チップセラコンを用いて抑え込みます。 - OpAmp muses8820
OpAmpは、音に定評のあるmuses8820を装着。
スペックよりも音を磨き上げます。 - カップリングコンデンサ （シルミック）
muses8820にピッタリの、優しい音に定評があるシルミックを採用。 - GND接続パラメータ変更
電源のGND（アース）、デジタル入力のGND、RCA出力のGNDを見直し、
最適化します。

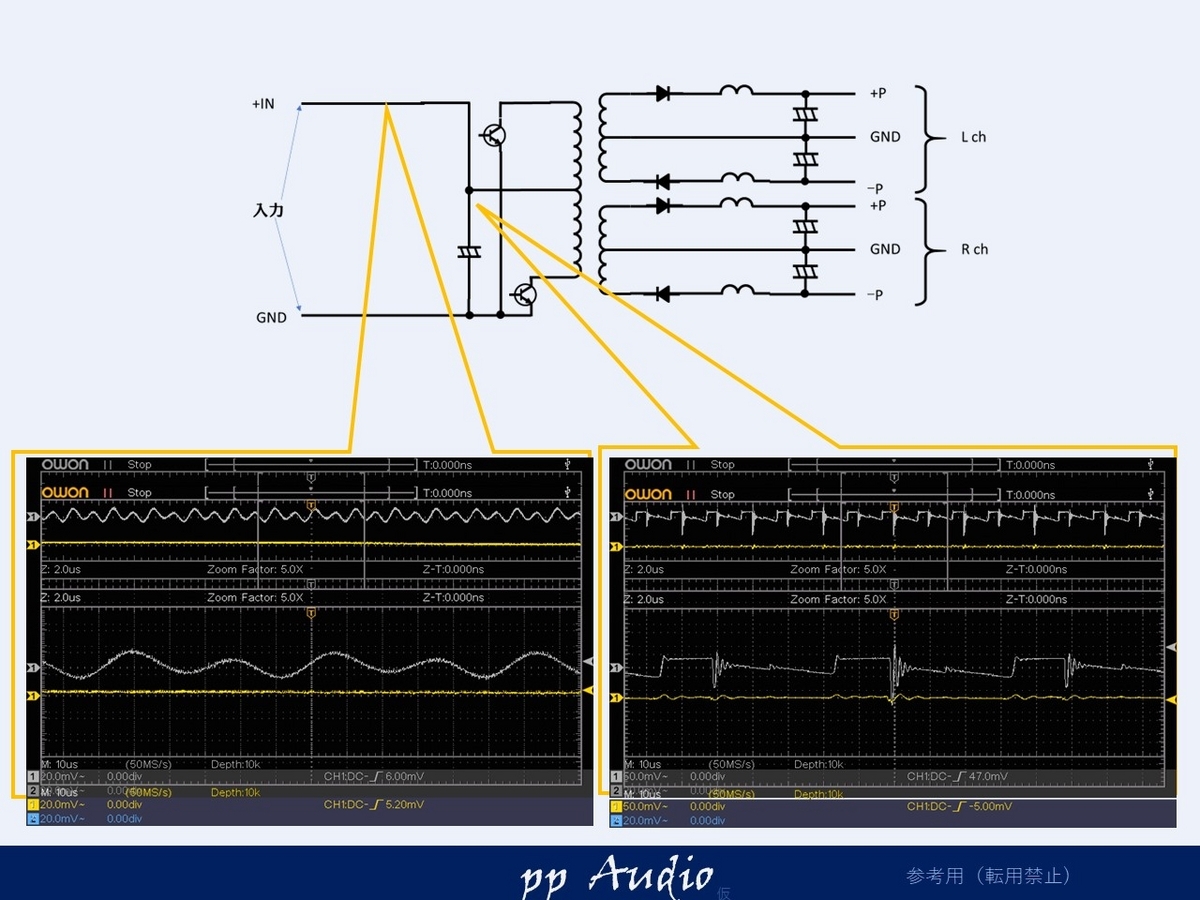

一次側対策
一次側は、少し変動がみられましたが
これまでの経験を基づいて抑え込みまました

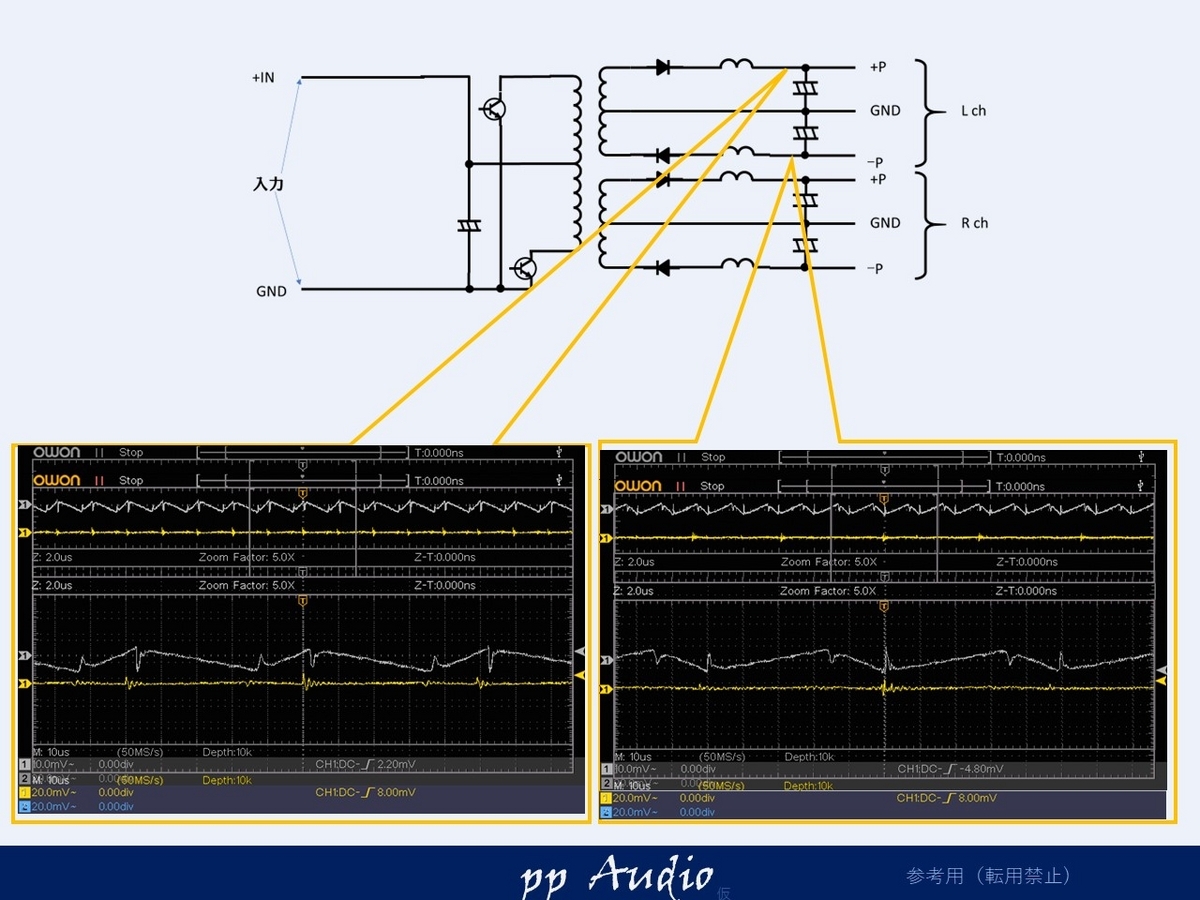

二次側（アナログ用）
多少リップルが見られました電源は
変動をきちんと抑え込みます。

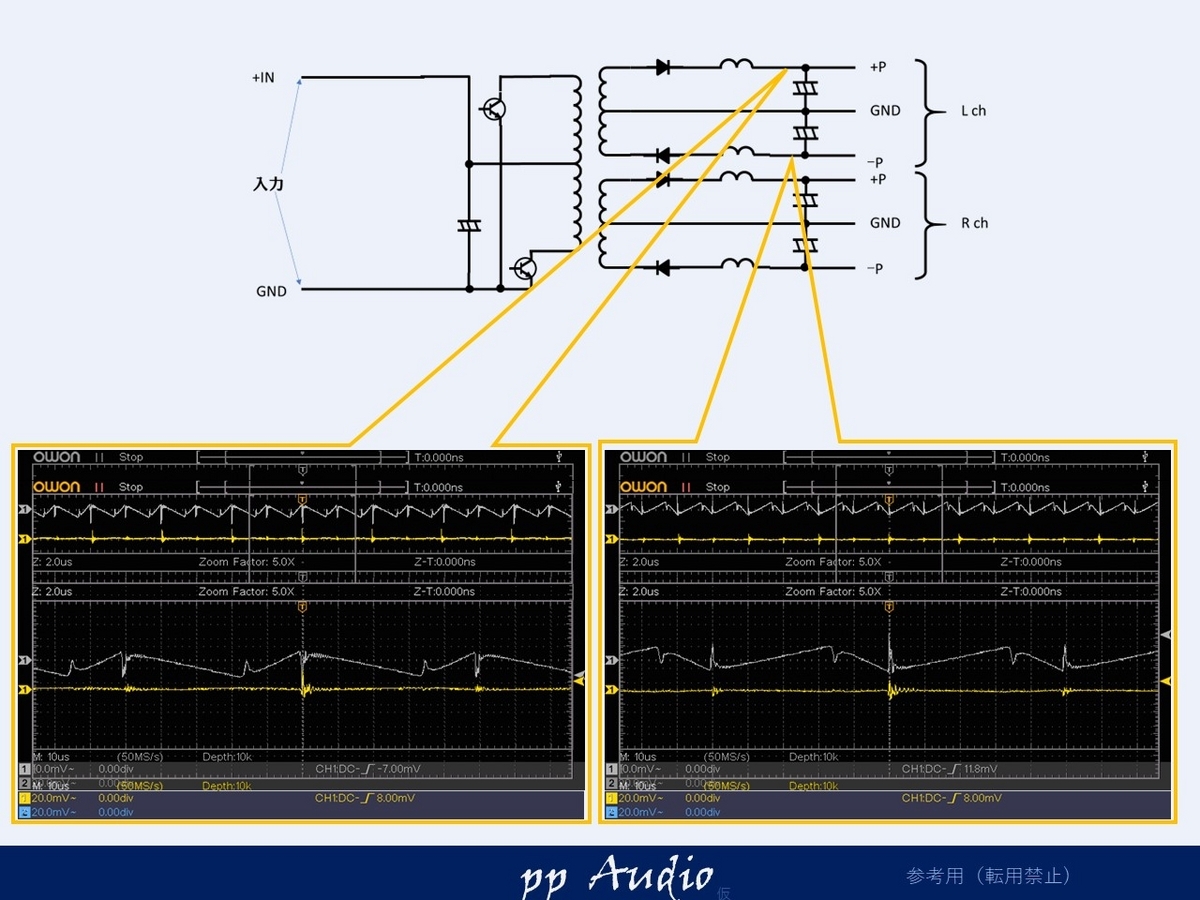

二次側（デジタル用）
デジタル用も同じ様に対策
きっちりおさえこみました。

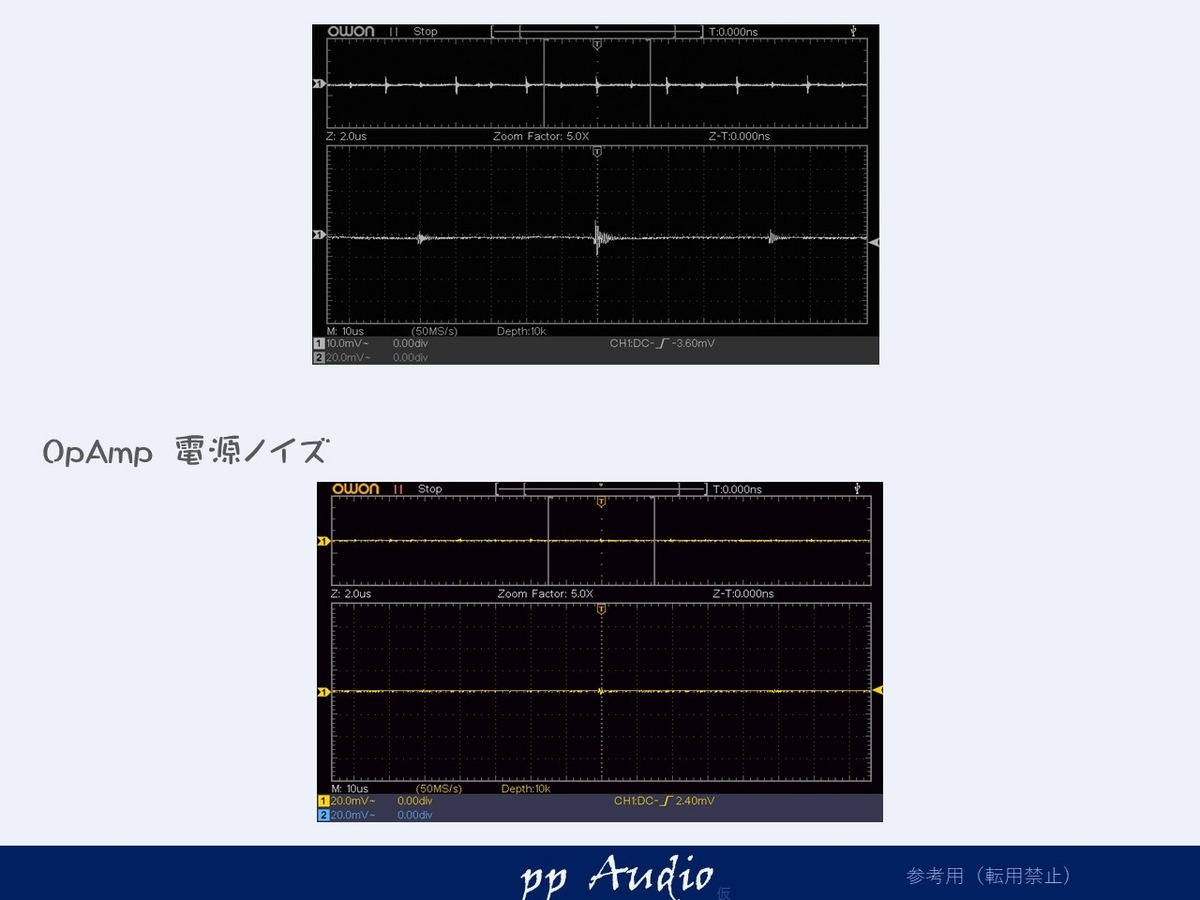

OpAmp電源
OpAmpの電源は、わずかにノイズが確認できる状態でした。

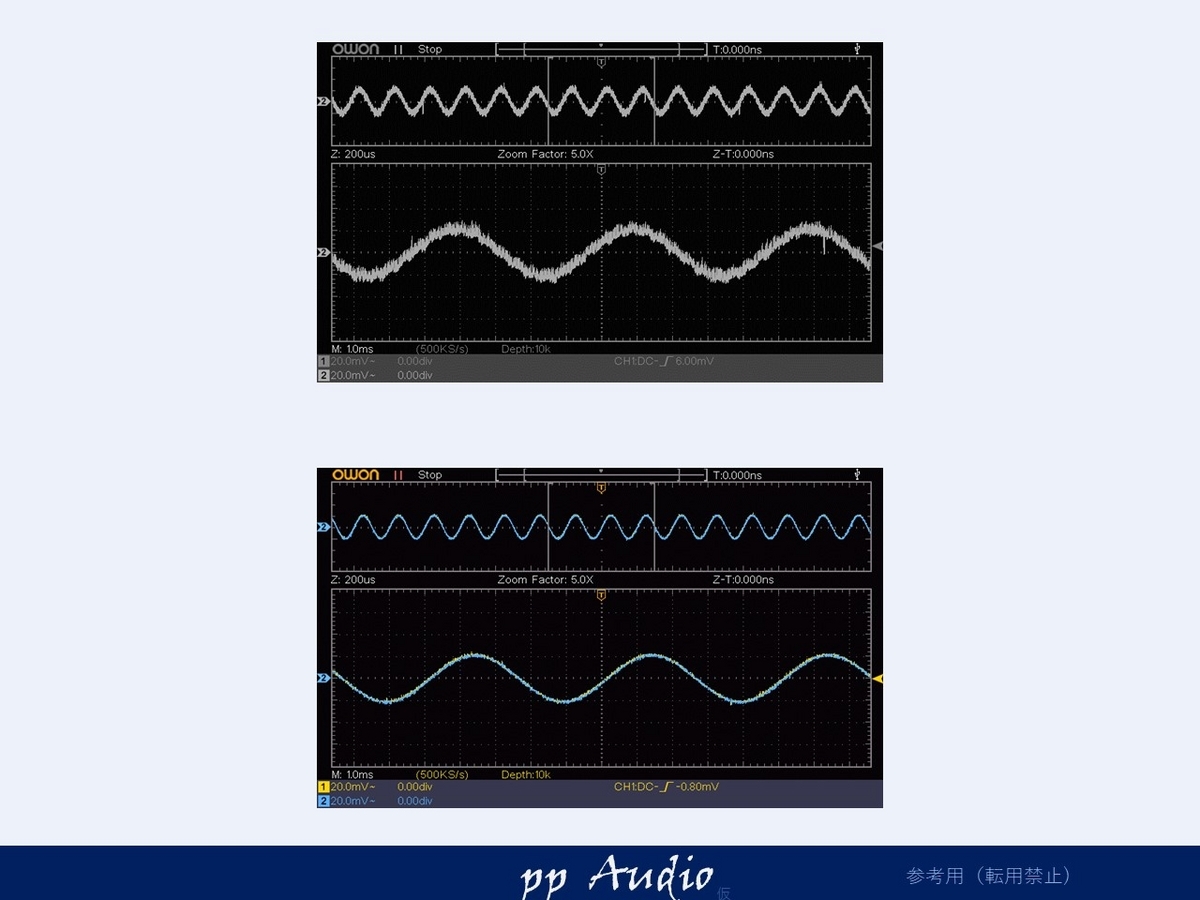

微小信号確認
さて、出力への効果はどの程度あるでしょうか
電源高調波対策及びGNDパラメータ変更により、きちんと正弦波が確認出来るようになりました。

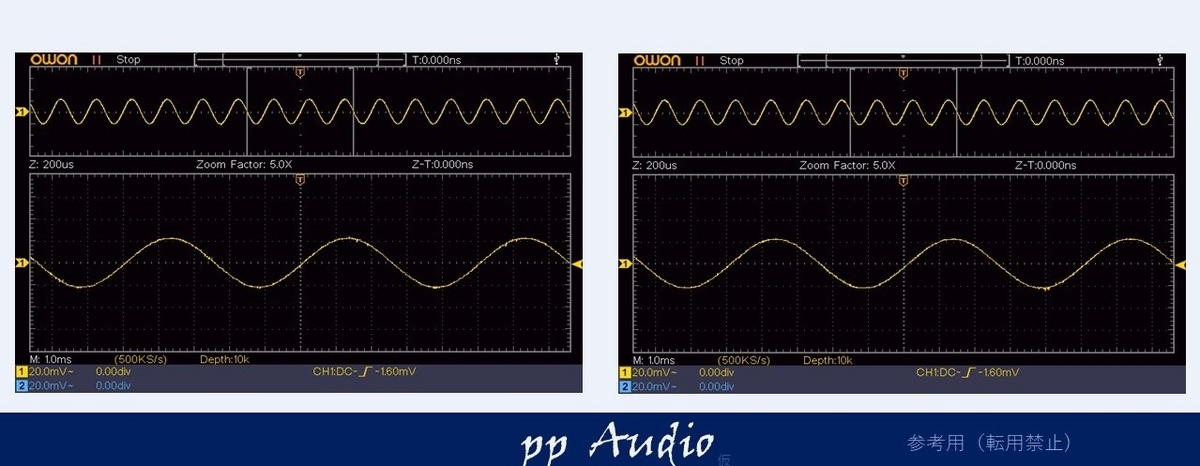

L/Rそれぞれ確認してみると
とても良好になっていることが分かります。

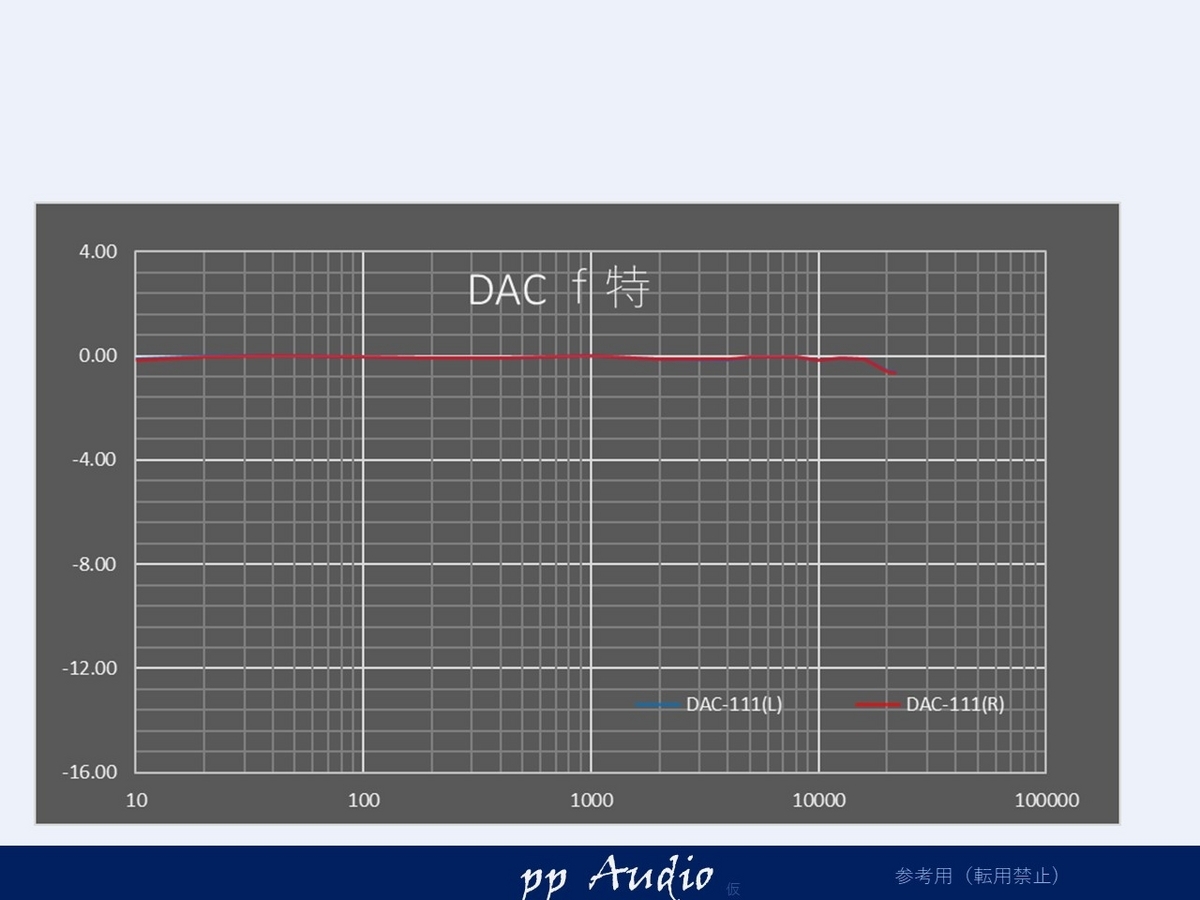

周波数特性
周波数特性を最後に確認してみます。
仕上がり
基板の仕上がりは、とてもシンプル
大きな部品を無理に取り付けず、末永く安定した性能を醸し出す状態にしあげました。
今まで測定した、DACは下記よりご覧になれます。
DAC カテゴリーの記事一覧 - pp audio blog
カスタムナカミチアンプ
オークションに当方が電源ノイズ極小カスタムしたアンプを出品していることがあります。数が少ないので、遭遇された場合は、お早めのご入札お願いします。
使用した測定器
使用している測定器は、SDS1102というデジタル・オシロスコープ。
廉価版（３万円以下）でオーディオの帯域では十分な能力を有しています。
FFTを駆使すれば、ノイズや、歪の傾向も見ることができます。
波形貼り付けもPCにUSBで可能です。
奥行きがとても薄いので、机の上に常備しています。
