ナカミチのDACの中でも最高峰の DAC-111のカスタム・メンテナンスに恵まれました。
外形サイズは、他のDAC-111等と同じですが、中を紐解くと、こだわりの設計思想が随所に見られます。
そんな、ナカミチのこだわりの説明を交えて、メンテナンスの備忘録を綴ってみましょう。
はじめに
外観
外観は、アルミの引き物の重厚なボディにシャンパンゴールドの塗装、中央には、いつものナカミチ エンブレムが光っています。
大きさは、PA-202と同等程度でしょうか。重量は、1kg程度で、DACとしては、とても重量級です。
これまでのDAC-111カスタムは下記よりご覧いただけます。
希少 ナカミチ DAC-111 ① 素性調査編 - pp audio blog
内部状態
内部は、びっくり
銅箔の絶縁シールドで囲われています。
シールドを取り外して内部をのぞいてみると
よく見るとデジタル系の電源とアナログ電源が完全独立電源。
スイッチング電源のコントローラも２つ装着しているこだわりです。

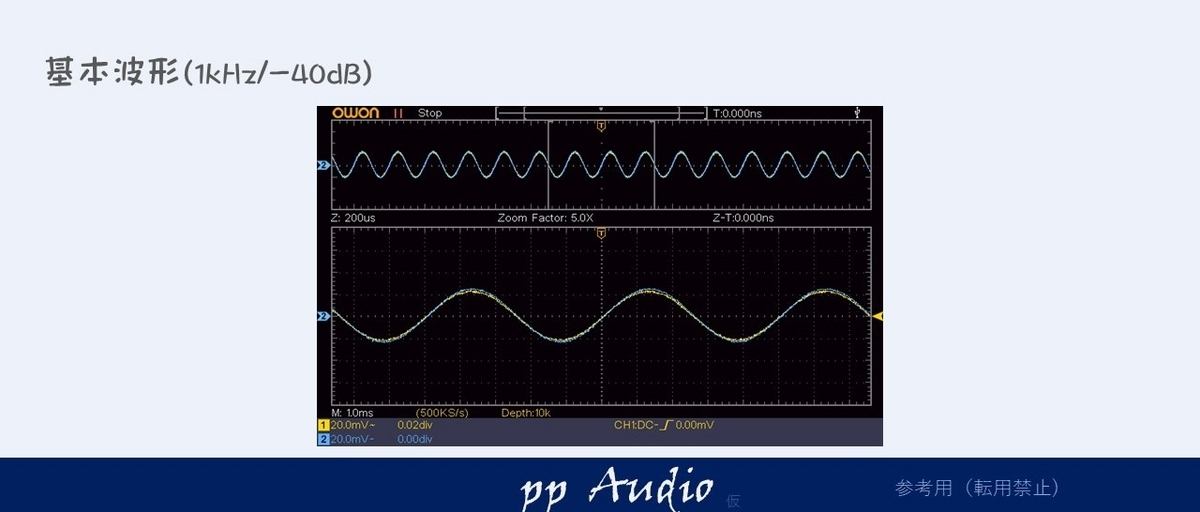

状態確認（出力波形）
早速出力の状態を確認してみます。
車載用のDACで、ここまでキレイな波形はなかなかありません。
とても素晴らしい状態です。

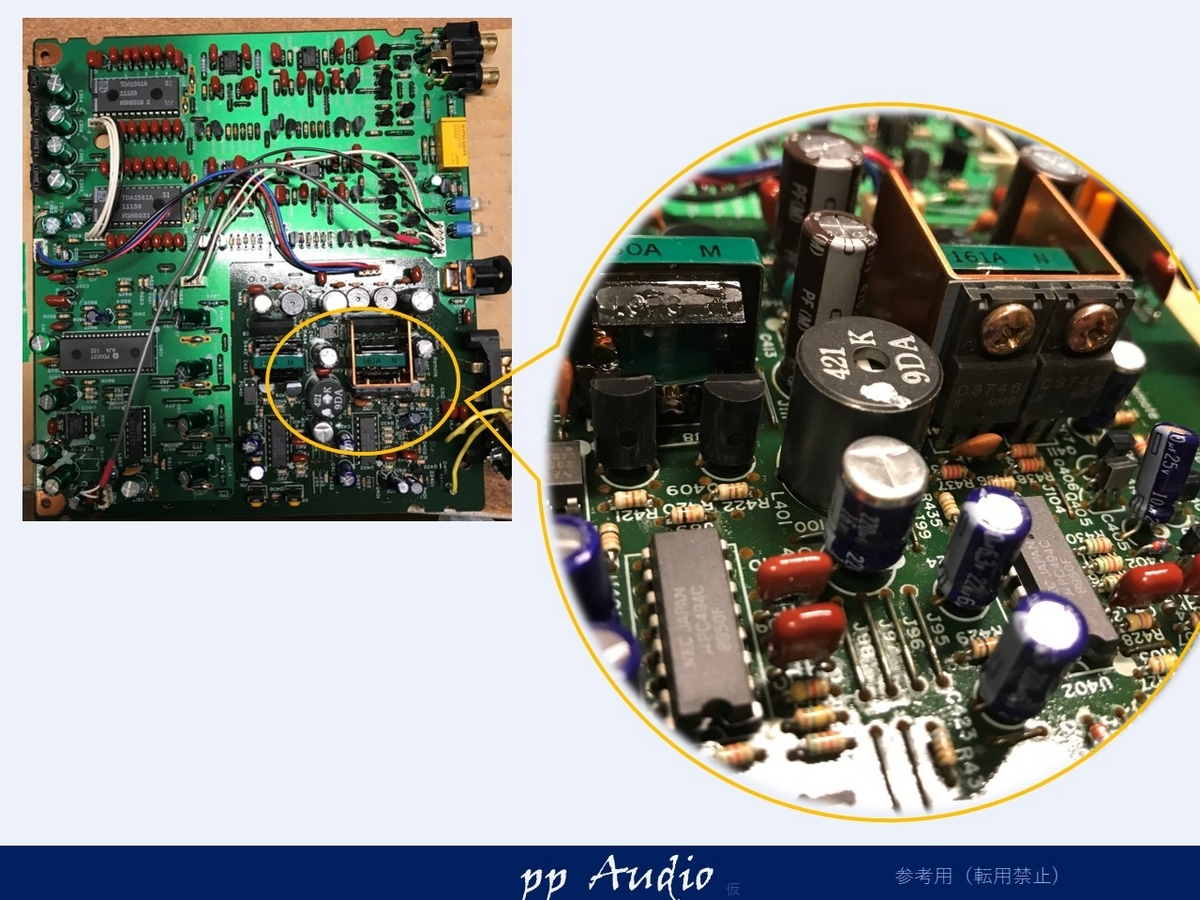

基板状態
基板をよく見てみると、コンデンサ被覆が数個、縮んでいます。
シールド板による遮蔽の影響でしょうか。
若干の液漏れも確認。今回、メンテナンスを行えて幸いでした。
カスタム・メンテナンス
早速カスタム・メンテナンスをはじめたいと思います。
- 電源強化
電源のコンデンサを低ESRタイプに交換、リフレッシュします。 - 高調波対策
電源のコンデンサを一部高分子タイプに交換し、高調波を抑えます。
また、電源部には、チップセラコンを用いて抑え込みます。 - OpAmp muses8820
OpAmpは、音に定評のあるmuses8820を装着。
スペックよりも音を磨き上げます。 - カップリングコンデンサ （高分子フィルム）
低歪で癖のない、高分子フィルムを採用。

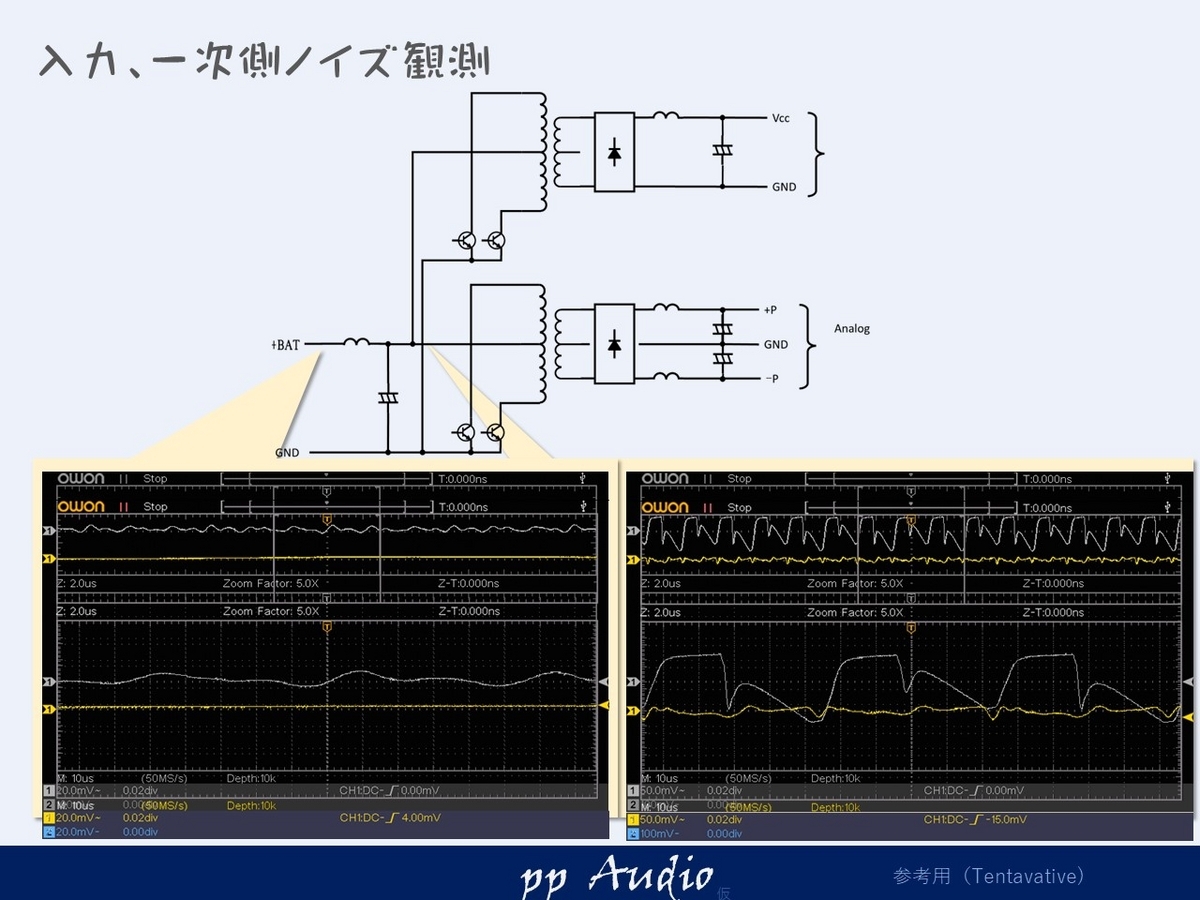

一次側対策
一次側は、コンデンサが劣化していた為でしょうか、少し変動がみられましたが
高分子及び、チップセラコンを装着し、抑え込みまました。

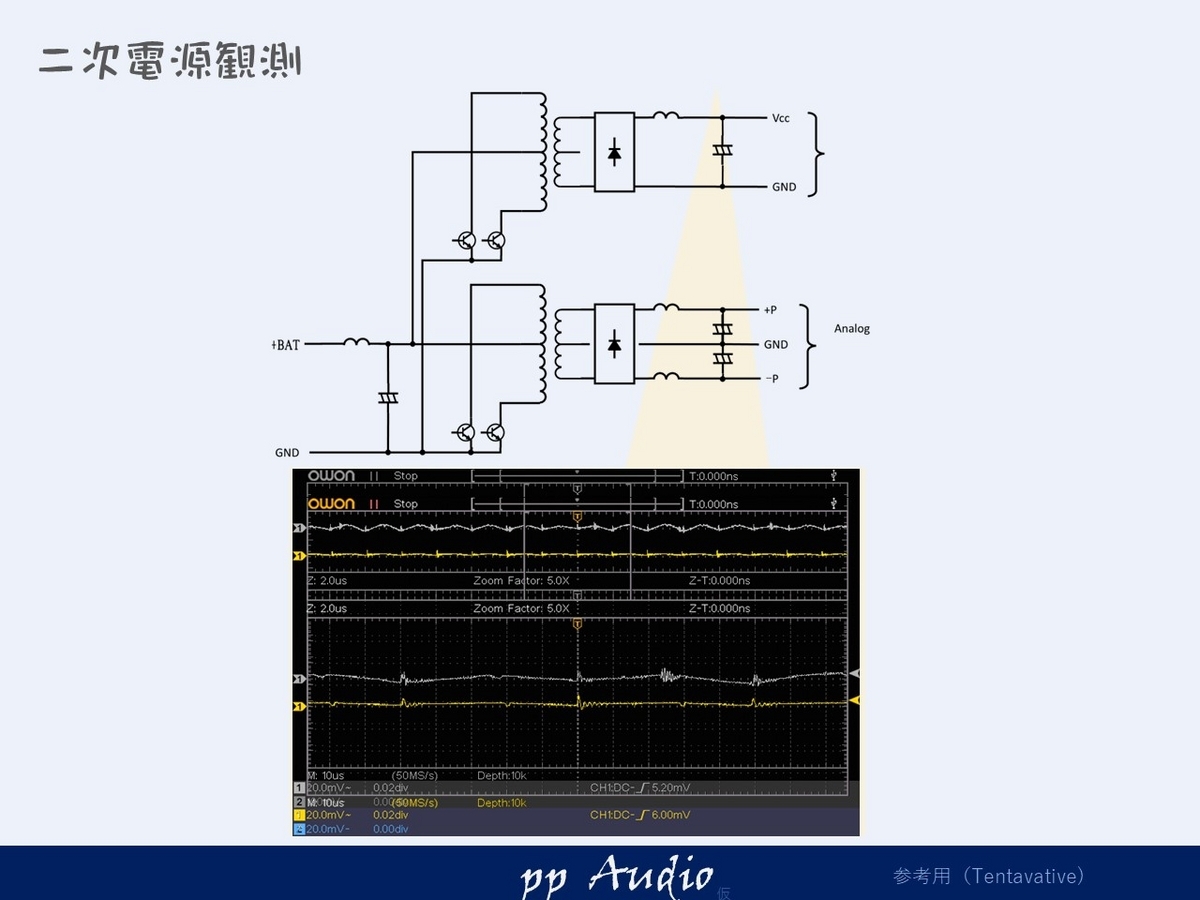

二次側（アナログ用）
多少リップルが見られました電源は
高分子コンデンサで、変動をきちんと抑え込みます。

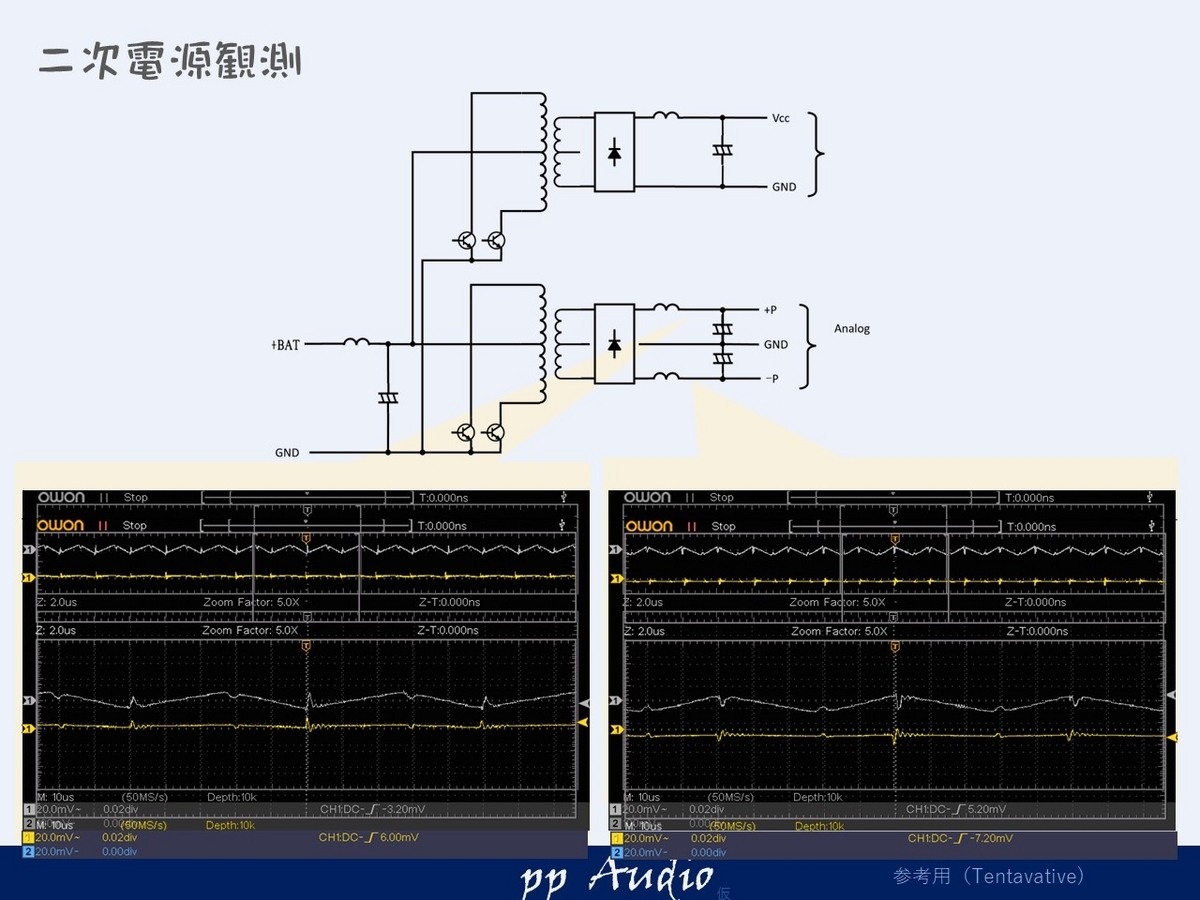

二次側（デジタル用）
デジタル用も同じ様に対策
きっちりおさえこみました。

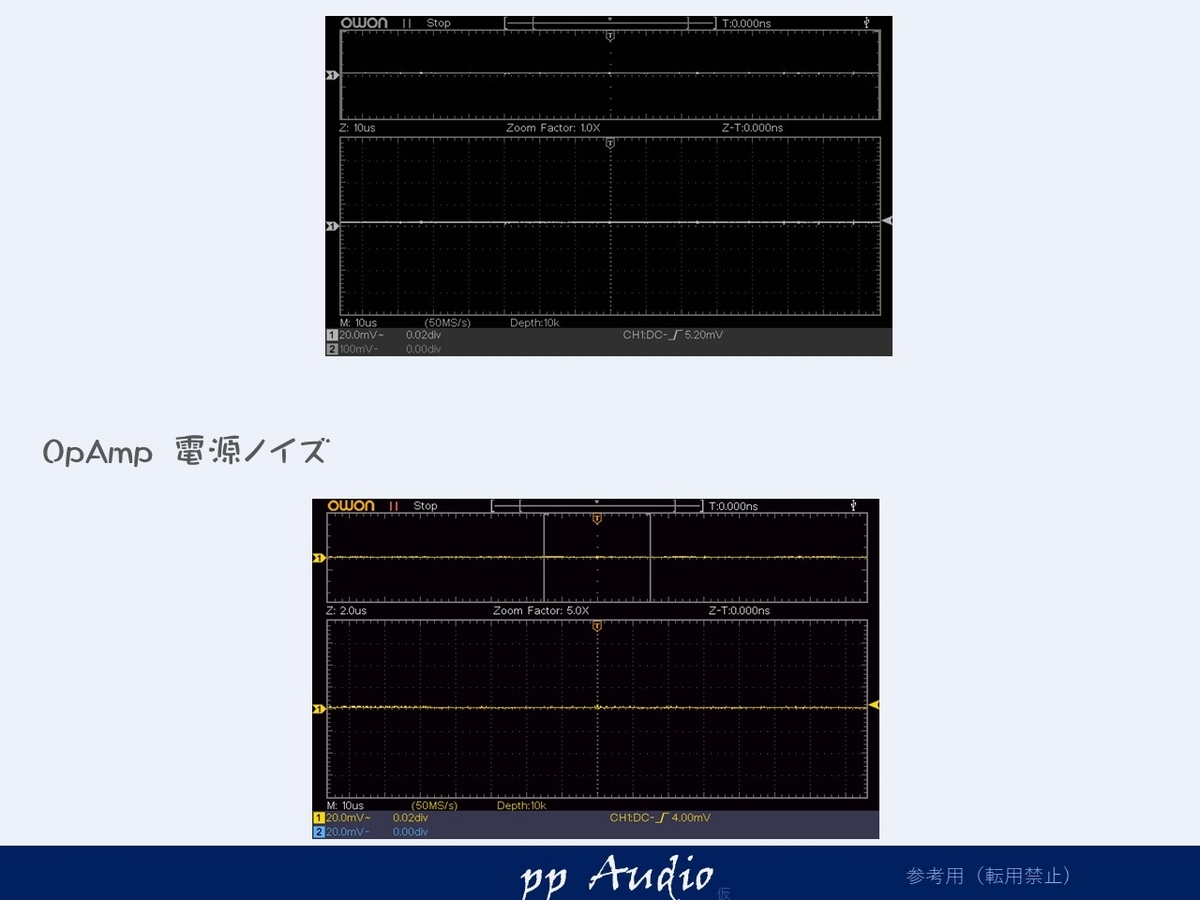

OpAmp電源
OpAmpの電源は、一つずつｍ，しかも、＋/GND,-/GND間にコンデンサが装着されているこだわり仕様。
パスコンを+/-間に装着、わずかですが、さらに抑え込みます。

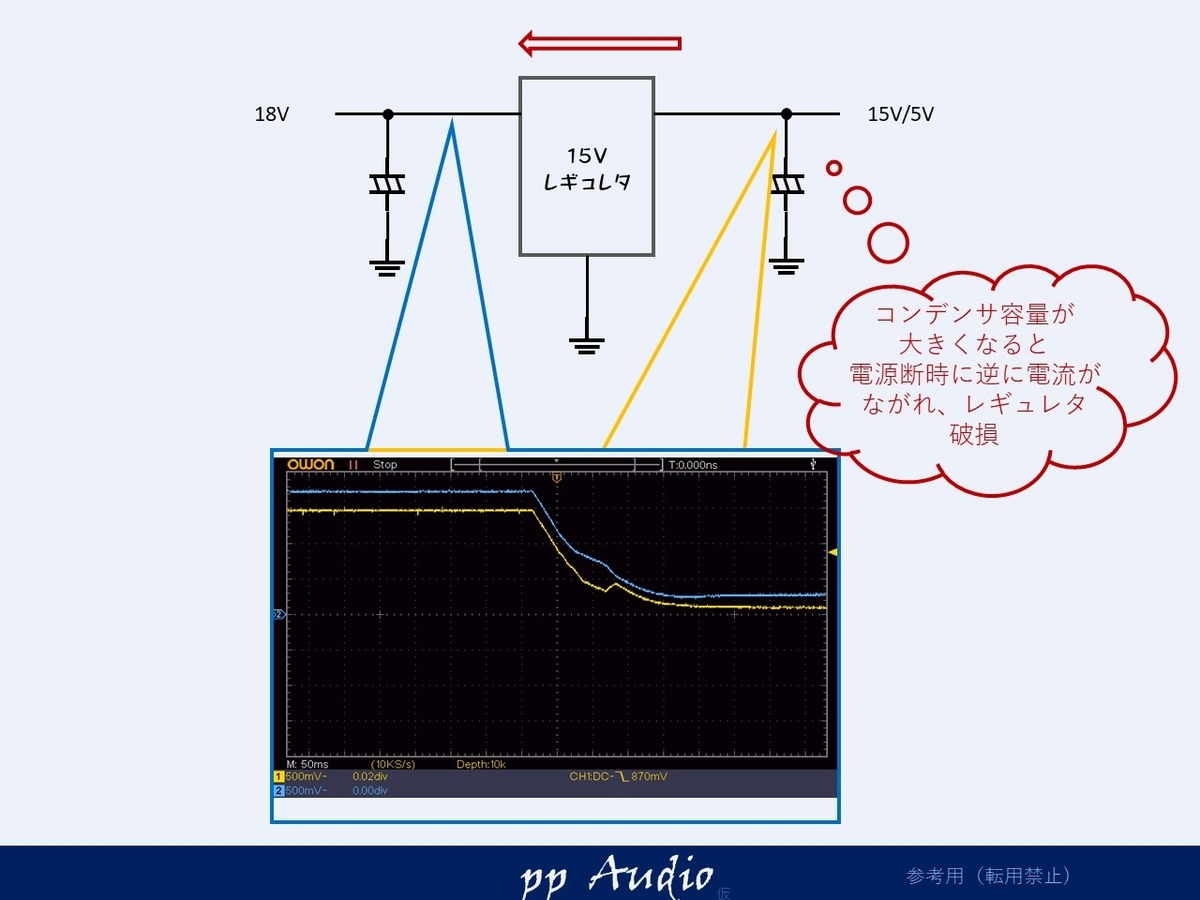

レギュレタ電源注意点
三端子レギュレタが用いられていることがあります。
レギュレタの出力側のコンデンサ容量をアップし、レギュレタが壊れてしまったというのを見かけることがあります。
これは、回路が悪いわけではなく、きちんと電源OFF時の波形を確認していないからです。本回路は、入力と出力の電圧が逆転していませんので、問題ないことが分かります。

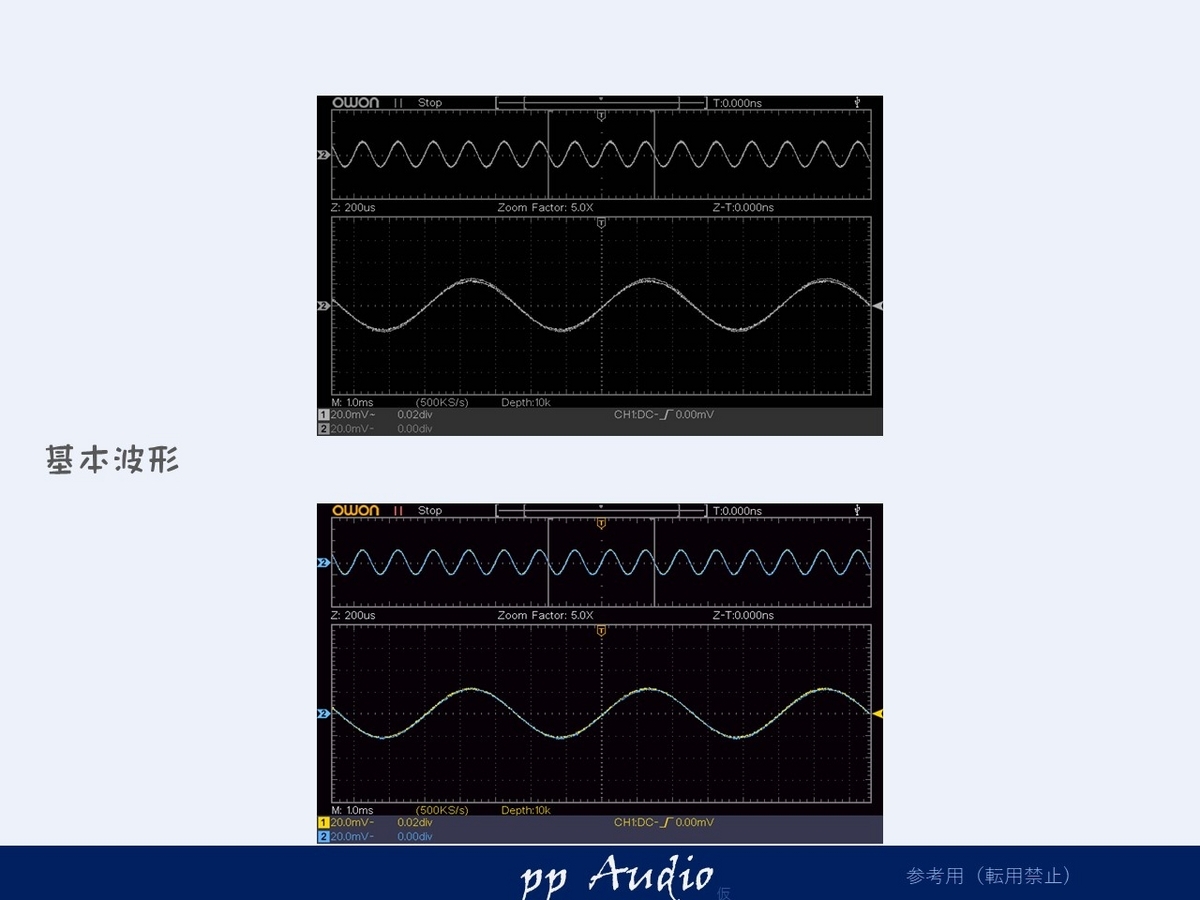

微小信号確認
さて、出力への効果はどの程度あるでしょうか
より一層、LとRの波形が重なり細くなっているのがわかります。

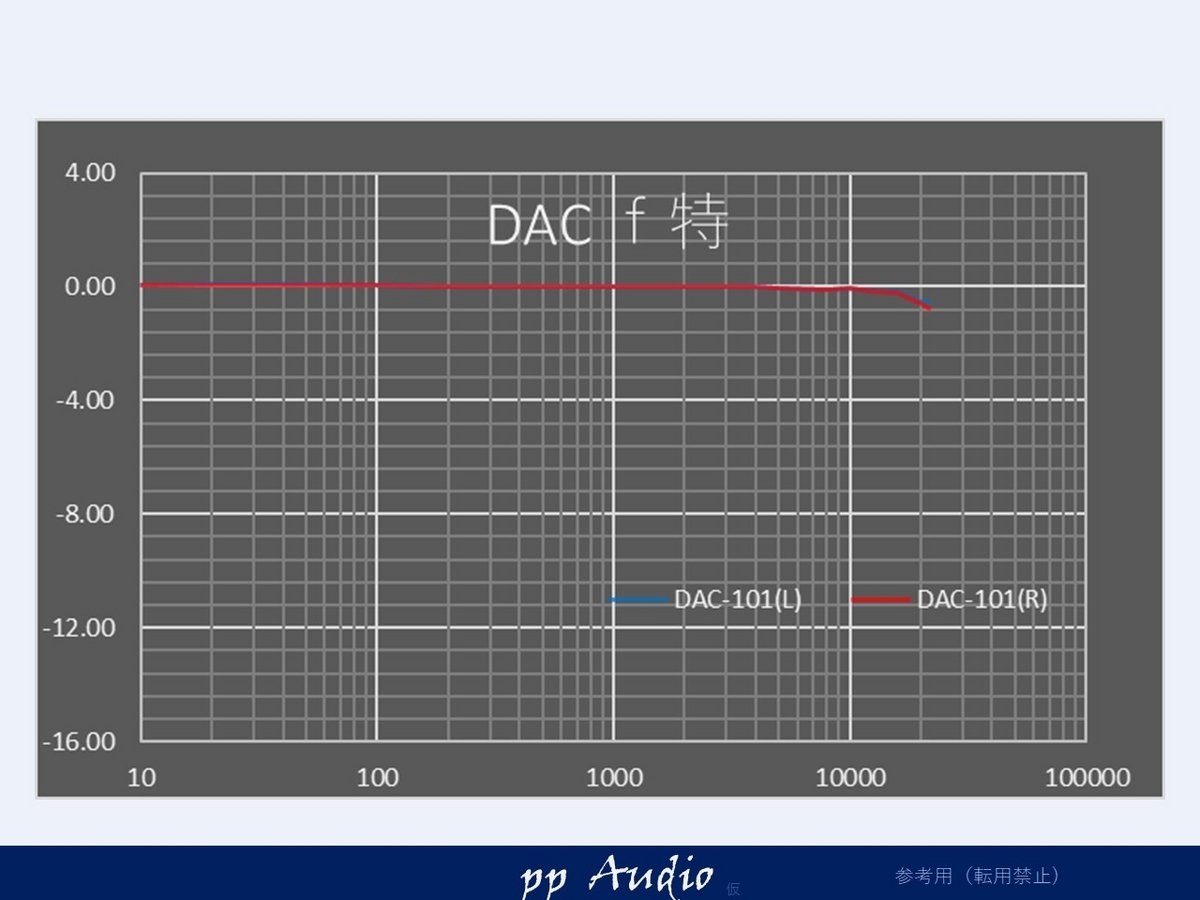

周波数特性
周波数特性を最後に確認してみます。

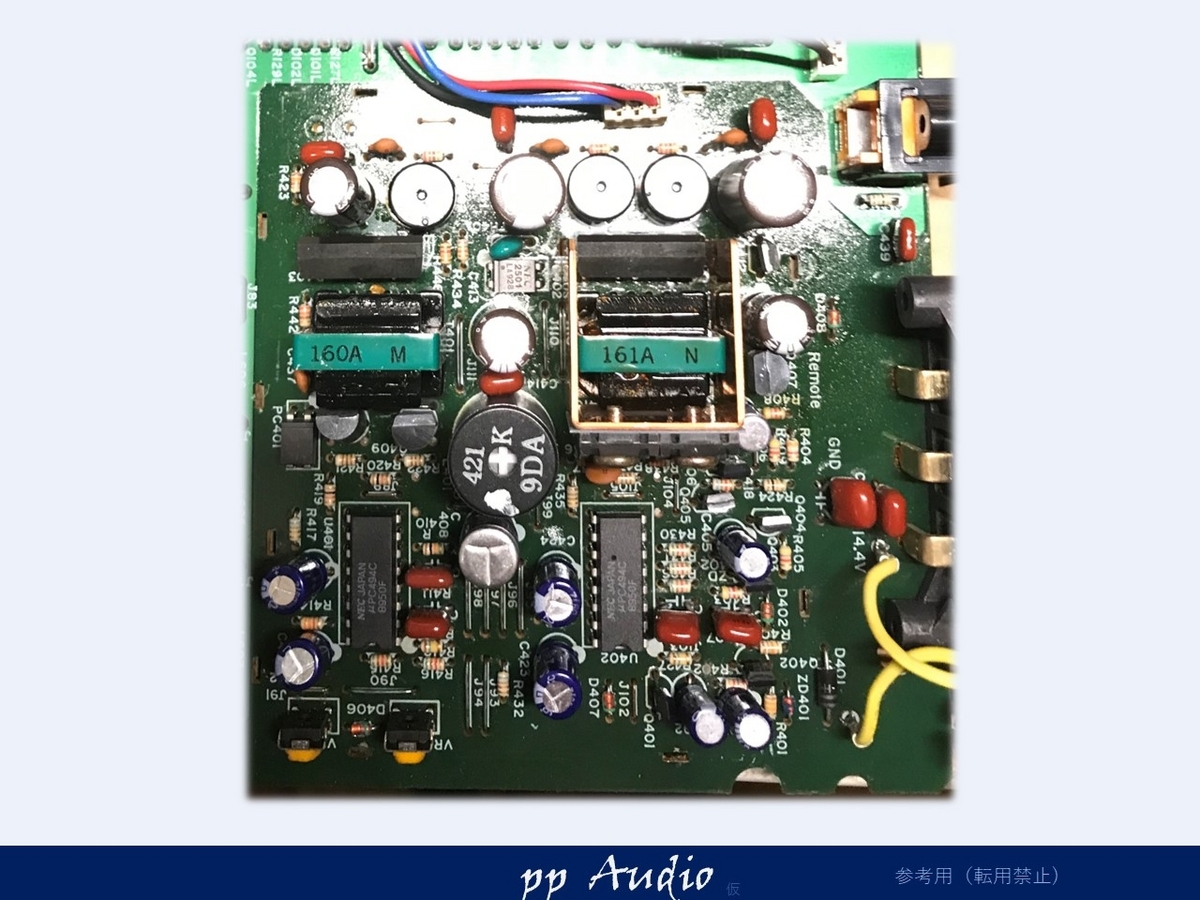

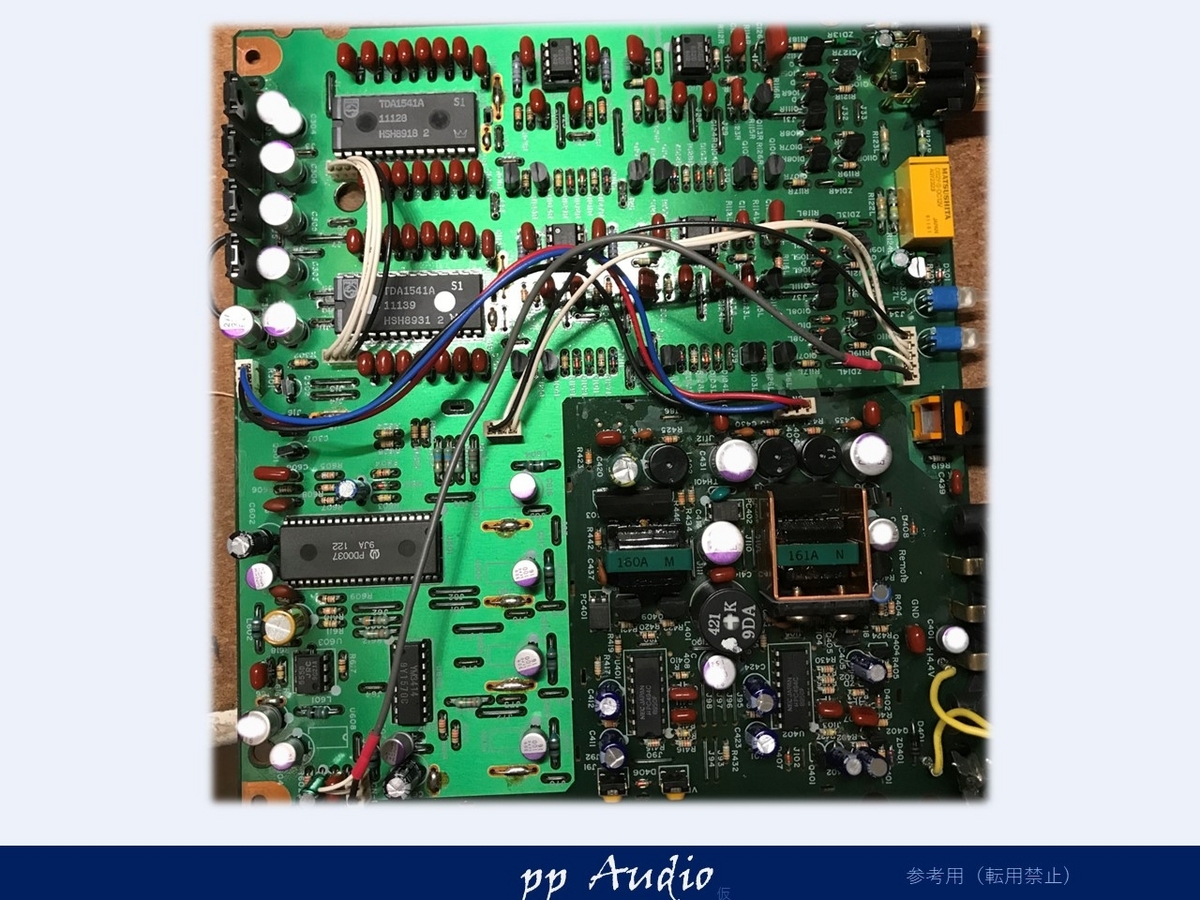

仕上がり
基板の仕上がりは、とてもシンプル
小型のコンデンサが多いので、高分子で安定化しています。
長寿命、高調波抑制が同時にでき、末永く安定した性能が得られます。
