貴重なナカミチ DAC-111にふれる機会に恵まれました。現代では、多機能のDSP付きのユニットに市場は奪われている嫌いがありますが、やはりシンプルな単機能のユニットには、確かな実力と、その能力を活かす楽しさがあります。
さて、このDAC-111は、どんな素性を見せてくれるのでしょうか。
はじめに
外観
外観は、アルミの引き物の重厚なボディにシャンパンゴールドの塗装、
中央には、エンブレムが光っています。
大きさは、PA-202と同等程度でしょうか。重量は、1kg程度で、DACとしては、とても重量級です。
システム構成
ご承知の通り、DAC単体には、周辺機器が必要になります。デジタルのS\P DIF信号の出力を有するヘッドユニットから、デジタルデータをDACに送り込み、Lineレベルのアナログを出力します。その後、プリアンプとパワーアンプを経由し、スピーカから音楽を楽しむことができます。
一般的なヘッドユニットには、DACを内蔵しているのが多いので、通常は、そのままパワーアンプに接続可能ですが、機能ごとにユニットを分けることで、自分の好きなシステムを構築、極めることができます。
内部基板
早速内部を見てみましょう。
いまでは珍しい、ディスクリート部品で作られています。
基板の内部構成
基板をよくみてみると、
- monoアンプ構成
左右を独立のDACとOpAmpで構成しています。 - デュアル電源
二次電源が、左右のDACそれぞれ、別電源になっています。 - ディスクリートスイッチング電源
パワーアンプと同一、基本回路の電源が搭載しています。
小型パワーアンプと同等レベルの電源です。
左右独立DACは、びっくりしました。設計者の意気込みが感じられます。
基本特性
出力レベルを確認し、微小レベルでノイズの状態をみてみます。
その後周波数特性を簡単に見てみたいと思います。
出力レベル
1kHzの0dBの信号を再生してみました。
出力レベルは1.5V程度です。通常１Vですので、3.5dB程度大きめになっています。
ちなみに、USBのD10（Topping)のレベルは、２V程度あります。
今は、ラインレベルは、５Vまで大きなヘッドユニットも数多く見受けられます。
この当時にしては、大きめなレベルにして、SN比を確保する思想だったのではないでしょうか。
微小信号
小さな信号の波形を確認します。この状態で、繊細な信号がきちんと再生できるかが見えてきます。
かなり拡大していますが、僅かなノイズが確認できる程度です。
優秀ですね。

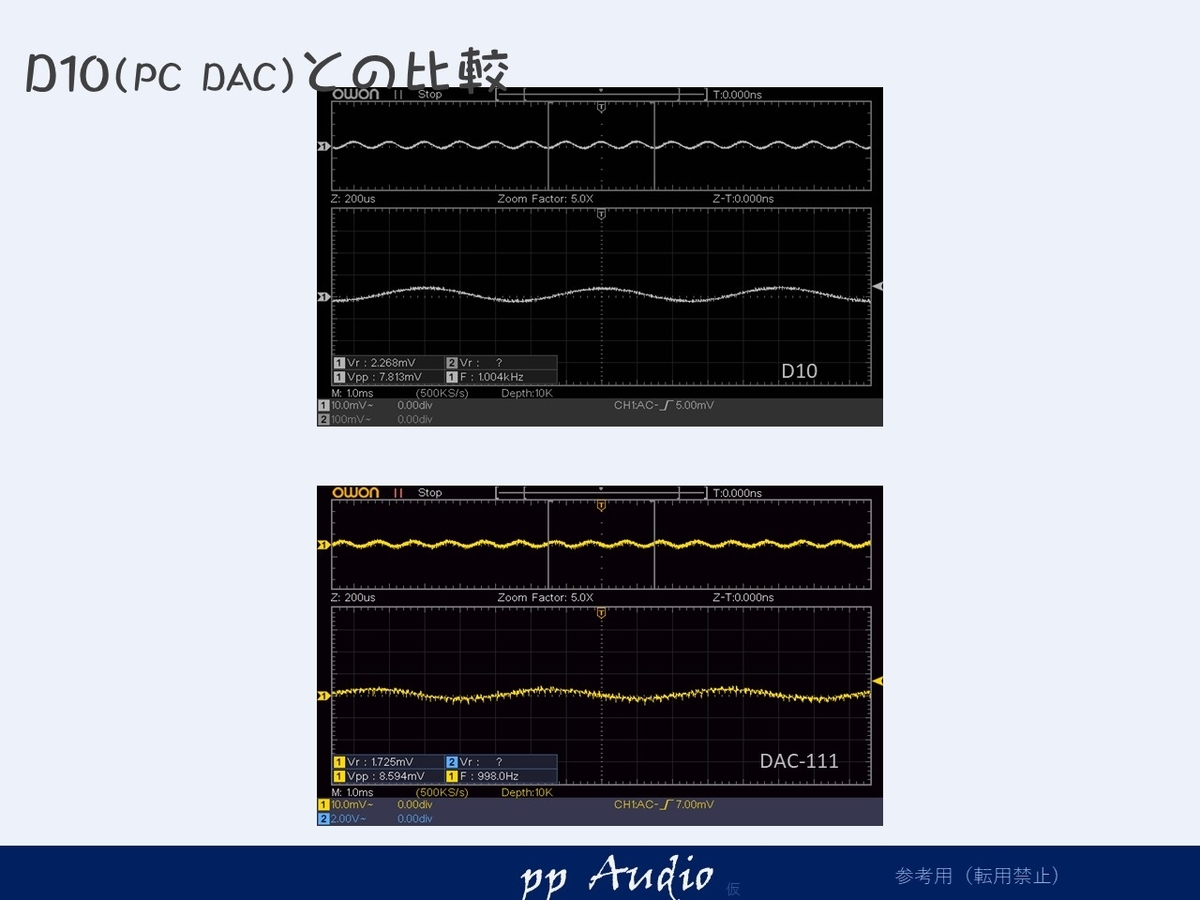

PC DACとの比較
いつも基準発振器として使っているD10(Topping)と比較してみました。
DAC-111がわずかに波形が太くなっているように見えます。
じつは、D10も高調波対策を施してあります。DAC-111もこの程度を目標にしてみたいと思います。
周波数特性
歴史のあるDACですので、ハイレゾ帯域は、厳しいのですが、どうでしょうか。
40kHzまで十分に再生可能であることが確認できました。
色々実験したところ、88.2kHzのサンプリングまで、対応できていました。
電源確認
いつもの電源の状態を確認します。冒頭でも触れましたが、モノアンプ構成ですが電源もそれぞれ独立している、こだわり仕様です。
一次側と二次側の状態を確認します。
一次側
入力端子と一次側のコンデンサの状態を確認します。
入力側は、フィルタの効果で、高調波の漏れは、わずかです。
さすがにスイッチングの近傍は、高調波が確認できますが、レベルは、とても低く優秀です。
二次側
二次側の状態はどうでしょうか。
レベルが小さく、とても良好ですね。

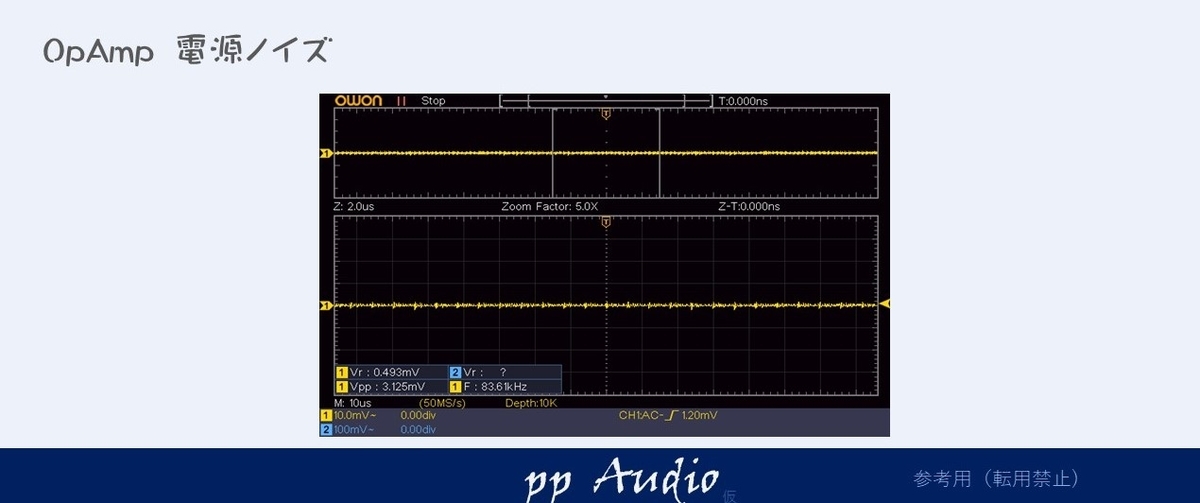

OpAmp電源
いつも、当方がこだわっているOpAmpの電源状態も確認しました。
わずかに確認できるレベルです。さすがです。
つづく
思いがけずDAC-111の素性を見ることができました。左右独立の回路には、びっくりです。また、出力のノイズも本当にごくわずかです。
今回、電源にほんの僅かなノイズを観測しました。次は、これらを、現代のマテリアルで極限までおさえてみたいと思います。
さて、高調波対策でピアニシモを引き立てることはできるでしょうか。お楽しみに。
