TP-1200 メンテナンス(プリアンプユニット 総集編)

TP-1200のメンテナンス・カスタマイズの総集編になります。

色々苦労しましたが、なんとか、まとめ上げられました。
さて、その効果はどの様に現れたでしょうか。

f:id:MatsubaraHarry:20200817002238j:plain

 コントロールユニット

コントロールユニットは、以前にもお届けしていますので、一部重複するかもしれませんが、ご了承ください。

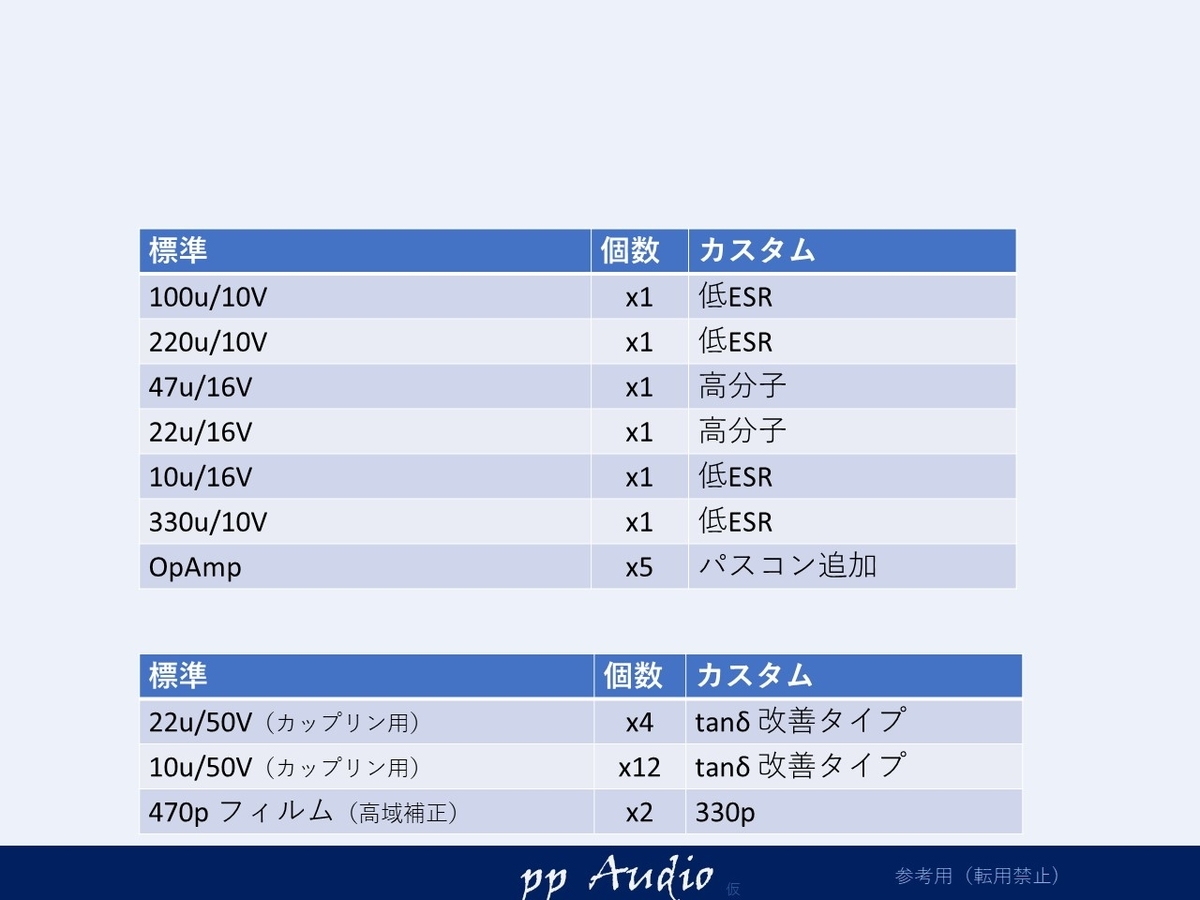

変更内容

コンデンサの交換と、パスコン追加が主でした。

f:id:MatsubaraHarry:20200817002700j:plain

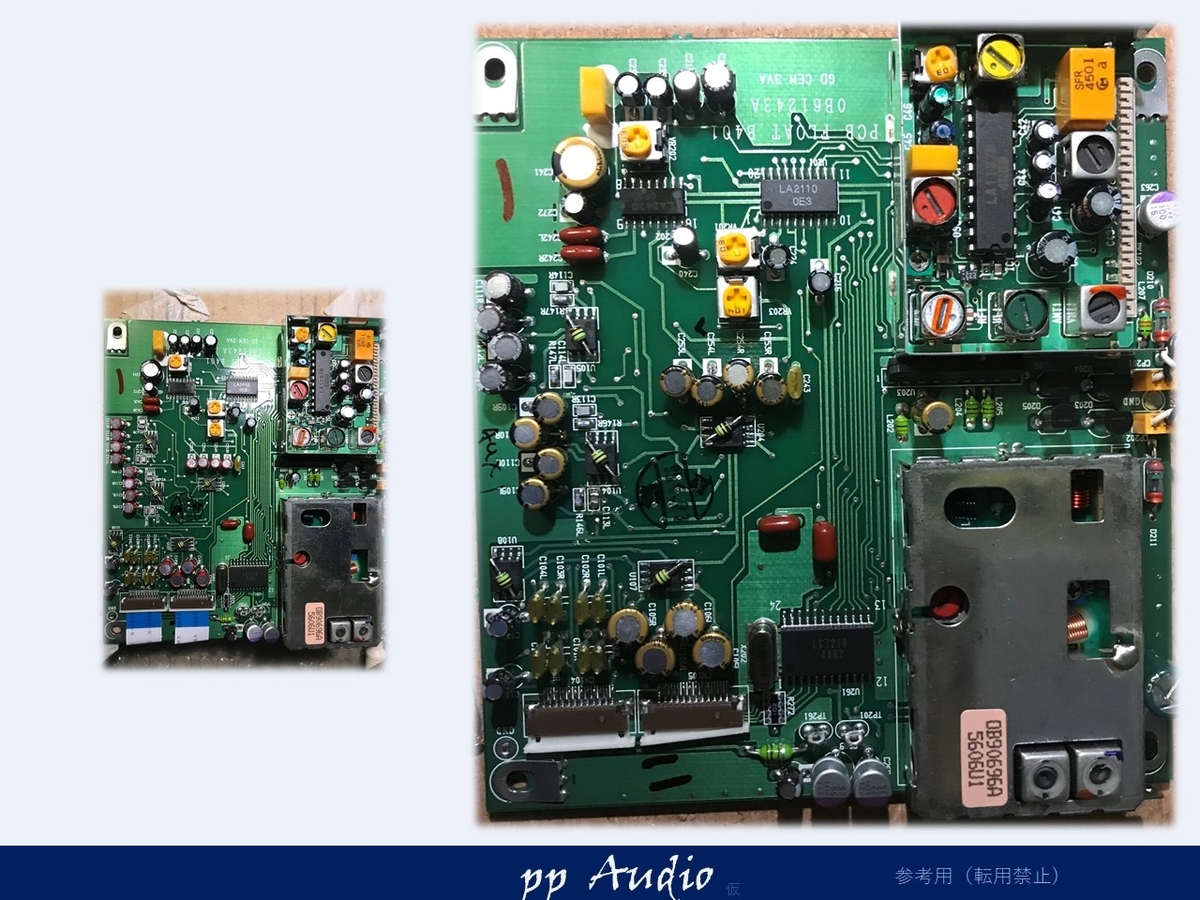

基板の様子は

f:id:MatsubaraHarry:20200817002713j:plain

スッキリとした、仕上がりになっているのでは、無いでしょうか。

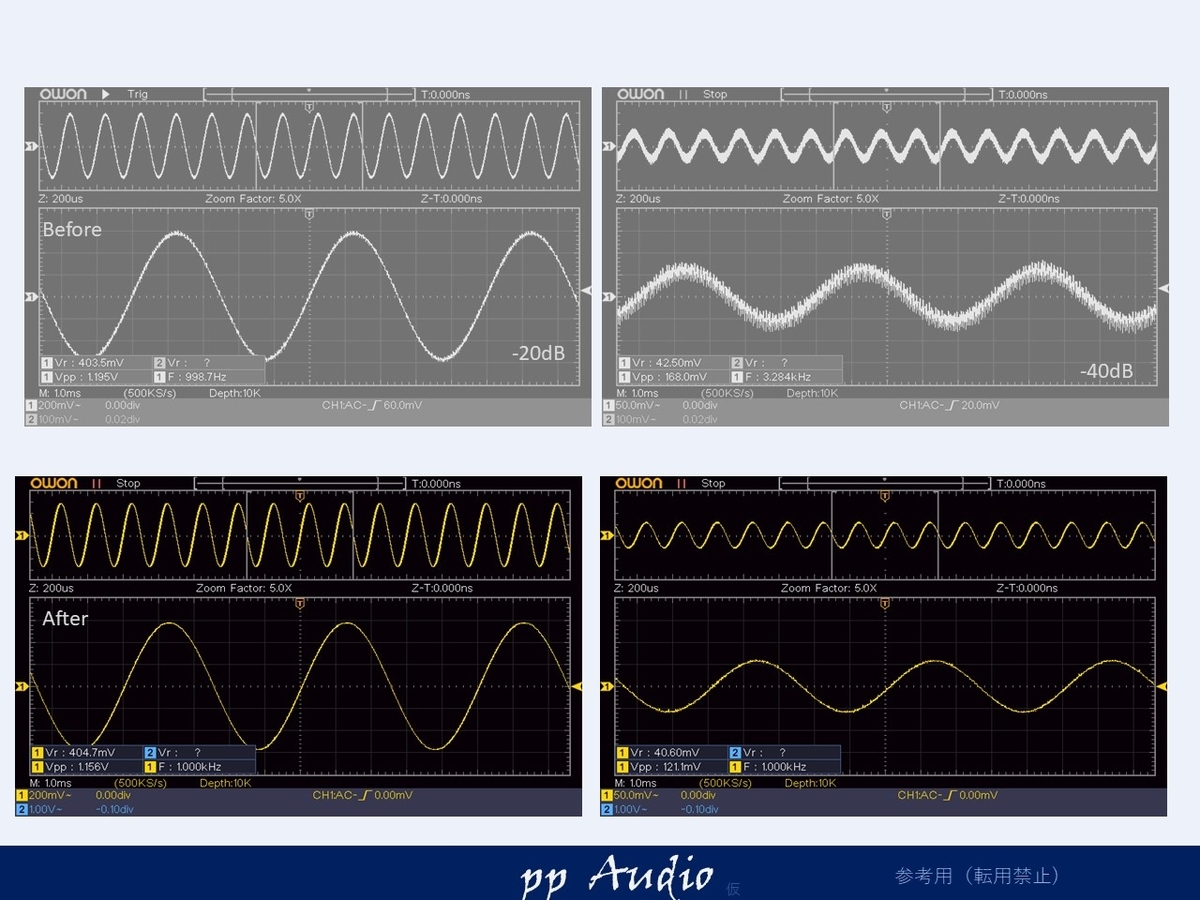

微小信号

実際にヒヤリングでは、差は感じ取れませんでしたが

f:id:MatsubaraHarry:20200817003119j:plain

電源系の改善の効果ですね。

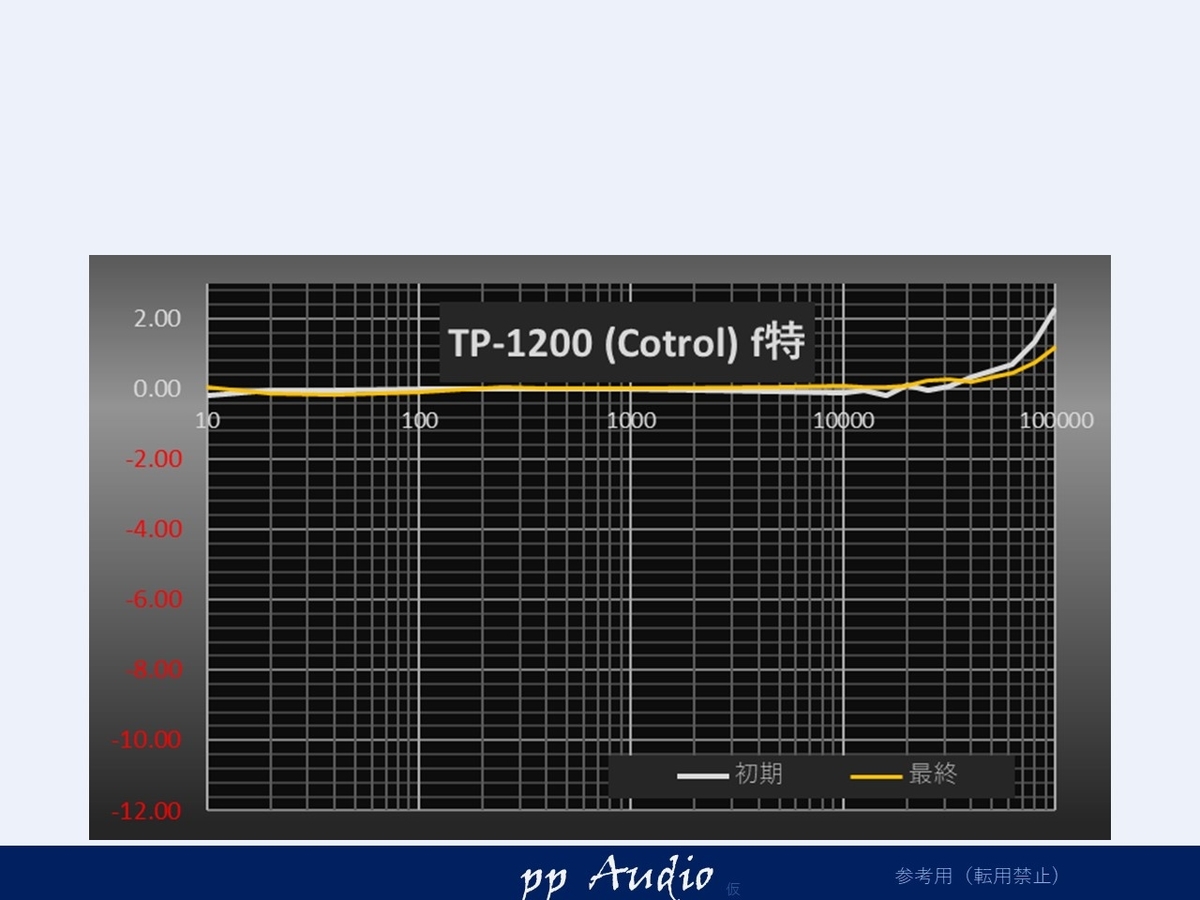

f得改善

周波数特性は、元々が広帯域でしたので

f:id:MatsubaraHarry:20200817002835j:plain

少しだけ補正した感じです。
電源が安定したからでしょうか、ふらつきも抑えられています。

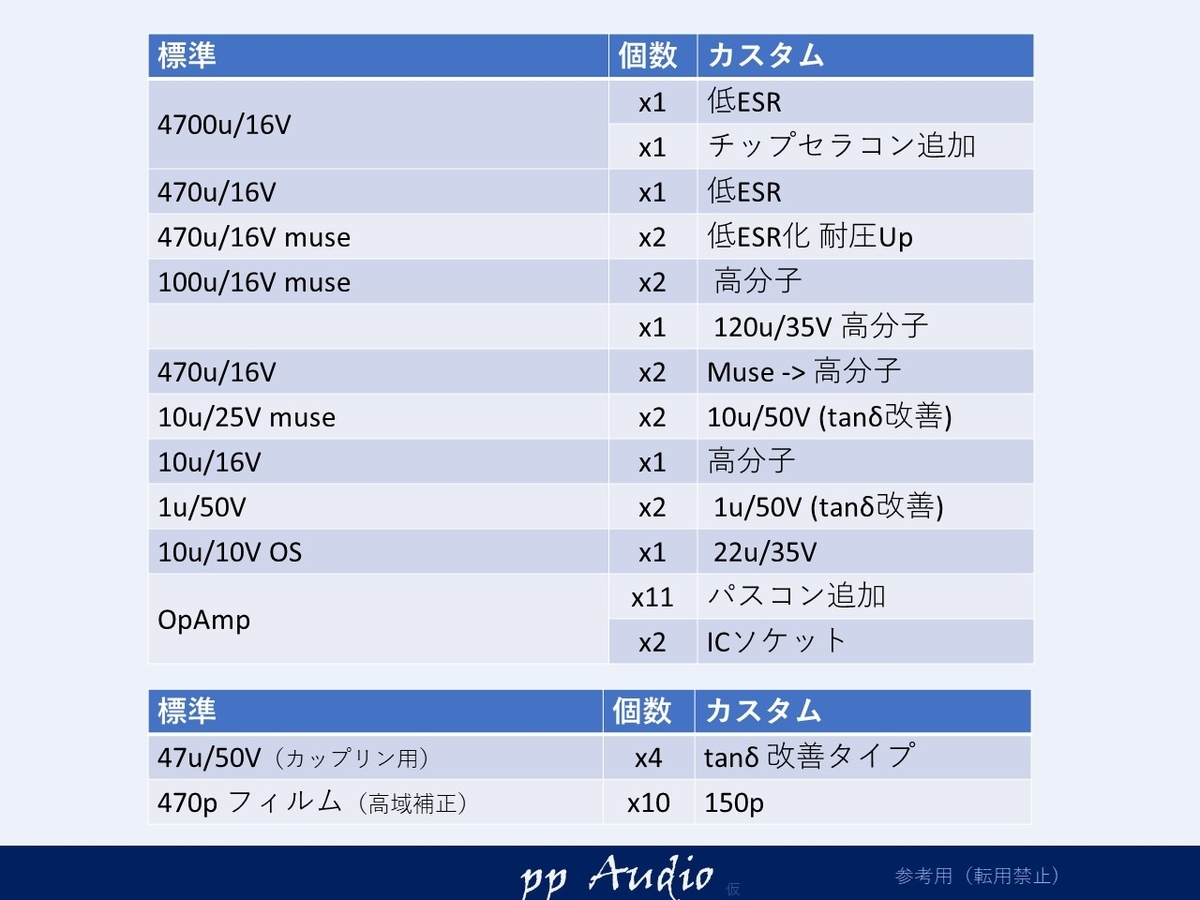

プリアンプユニット

カスタム部分が多く、苦労しました。

f:id:MatsubaraHarry:20200817003415j:plain

OpAmpが多いのと、電源回路が多数あり、対策を隅々まで行いました。

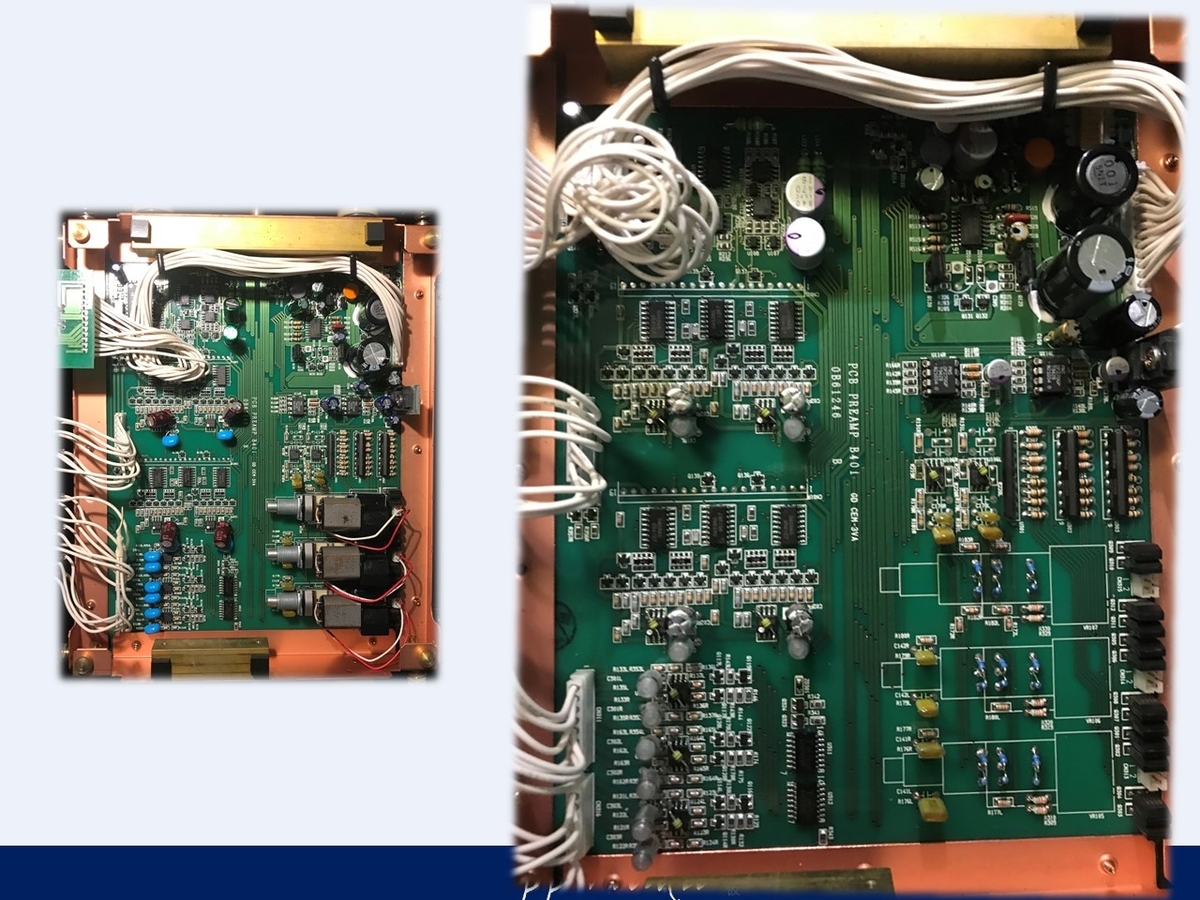

基板の状態は

f:id:MatsubaraHarry:20200817003733j:plain

大きく変わりました。

少し残念だったのですが、トーンコントロールのボリュームが寿命で安定せず、固定にしています。
(本来は、回路自体をパスすべきなのですが、それは、まだ、この状態で音が満足されない場合の課題となります。)

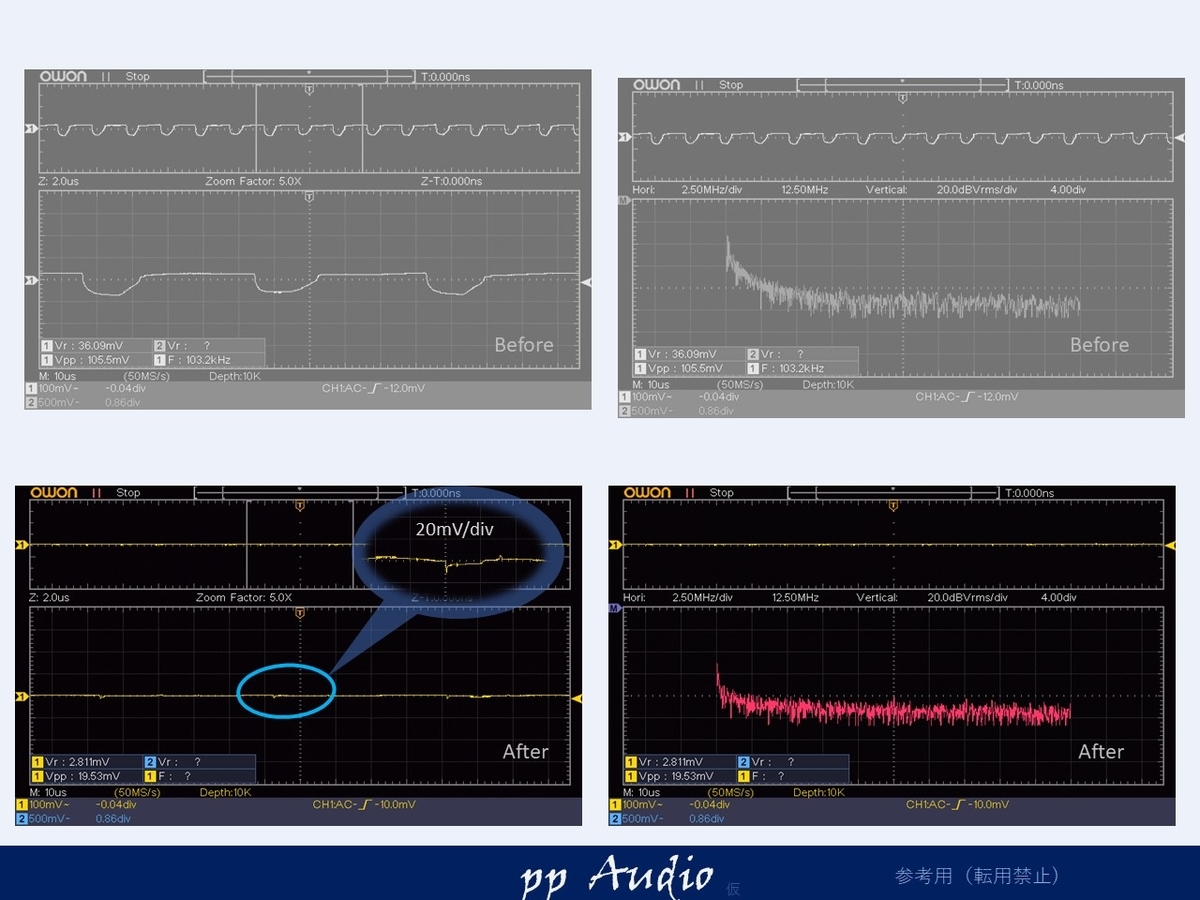

電源改善

メインの電源のリップルが大きく改善しました。

f:id:MatsubaraHarry:20200817003649j:plain

高分子とチップセラコンの組み合わせは、効果的です。

(同じ様なカスタムをされたい方は、感ではなく、デバイスのスペックの読み取り、測定技術に基づいて行ってください。それぞれの解が得られるはずです。)

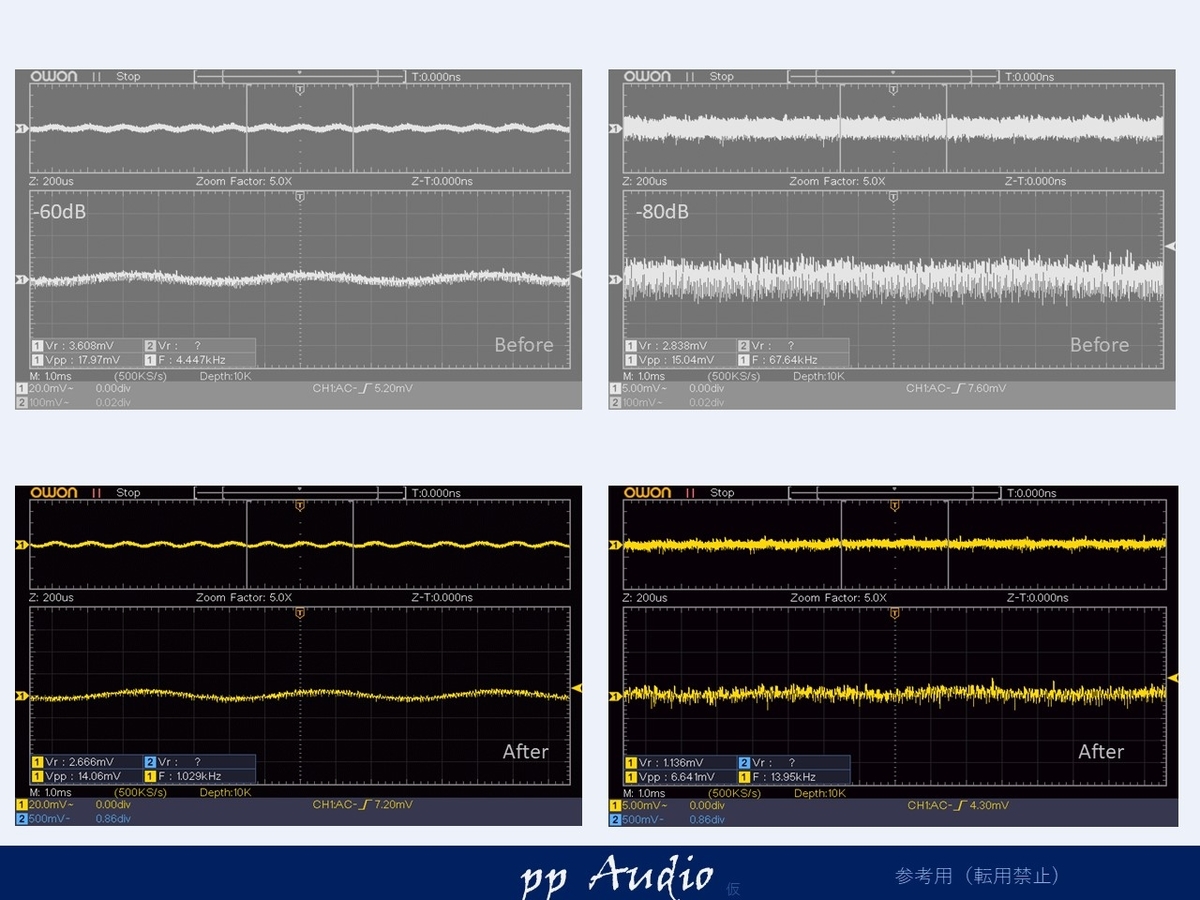

微小信号

プリアンプ側も少し目立つノイズがありました。

f:id:MatsubaraHarry:20200817004057j:plain

なんとか、落ちつかせることができました。

どうもラインケーブルのGNDのとり方により、上位のノイズを拾ってしまう傾向が有るようです。コントロールユニットとは、入力特性が異なる模様です。

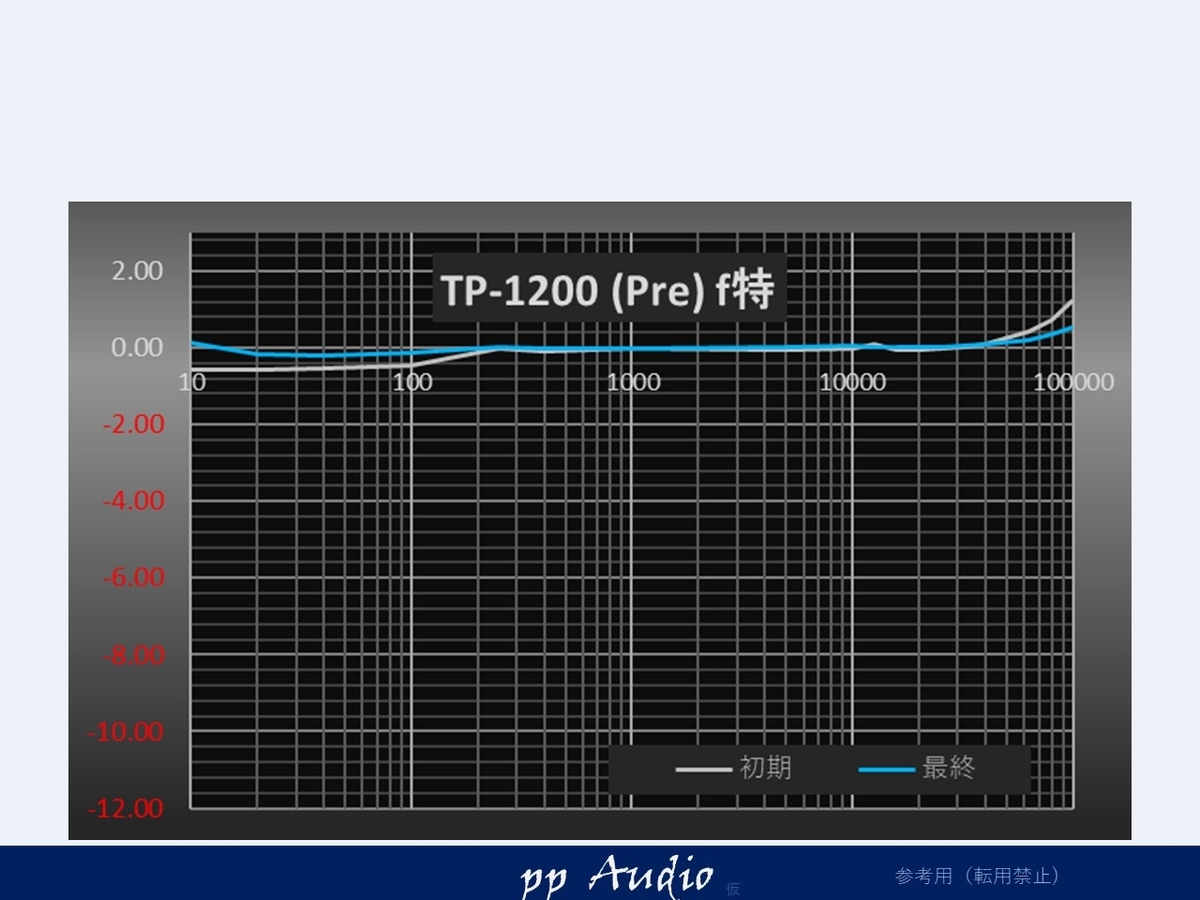

f得

f:id:MatsubaraHarry:20200817004316j:plain

当初、トーンコントロールの誤差で低域が変動していたのでしょうか、改善しています。

超高域も ほんの少し上昇が残っていますが、微調整の範囲として、この設定にしました。

まとめ

ほとんど、入手困難な生粋のアナログプリアンプ TP-1200 のメンテナンス、カスタマイズをお届けしましたが、いかがでしたでしょうか。

振動対策を徹底的に行ったばかりでなく、 ナカミチの技術を集大成したものと感じました。

同機種のTP-1200をお持ちの方、どうしてもトーンコントロールが常に微小動作してしまい、ボリュームが劣化し、音がおかしくなっているのではないでしょうか。

その際は、サーボボリュームを外してしまうのも一つの方法として検討いただければ。

このようなプリアンプは、デジタル化で忘れかけていた、何かが聞こえてくるように感じます。最新DSPのプリアンプとの比較も、機会があれば、ぜひ行ってみたいと思います。最終的に長く聞いていられるのは、さて、どちらでしょうか。どちらがお好みでしょうか。
