ナカミチ PA-304S カスタム・高調波メンテナンス (2021 01 #1) 整備録 その1

ナカミチのアンプで人気の高い4chのPA-304シリーズのPA-304Sが流れ着きました。
このPA-304Sは、Sバージョンで、FETモデルです。

当方の手掛けた音を聞きたいとのことで、わざわざ、入手されたとのこと。嬉しい限りです。
さっそく、アンプの状態を見てみましょう。

f:id:MatsubaraHarry:20210106173451j:plain

 はじめに

 PA-304Sは、PA-304と基本スペックは同じですが、進化しています。

一番の違いは、電源のメイントランジスタがFETになっていることです。

そのため、電源の効率がよくなり、かつ、トランジスタの制御信号(ベース)を安定させるためのトランスが省略できます。

他のSモデル(PA-302やPA-202)は、コンデンサにボックスタイプのフィルムを採用していますが、PA-304Sは、方向性が異なる様です。



f:id:MatsubaraHarry:20210106174953j:plain

基板状態

PA-304シリーズは、電源コンデンサの液漏れが必ず と言ってよいほど生じていますが

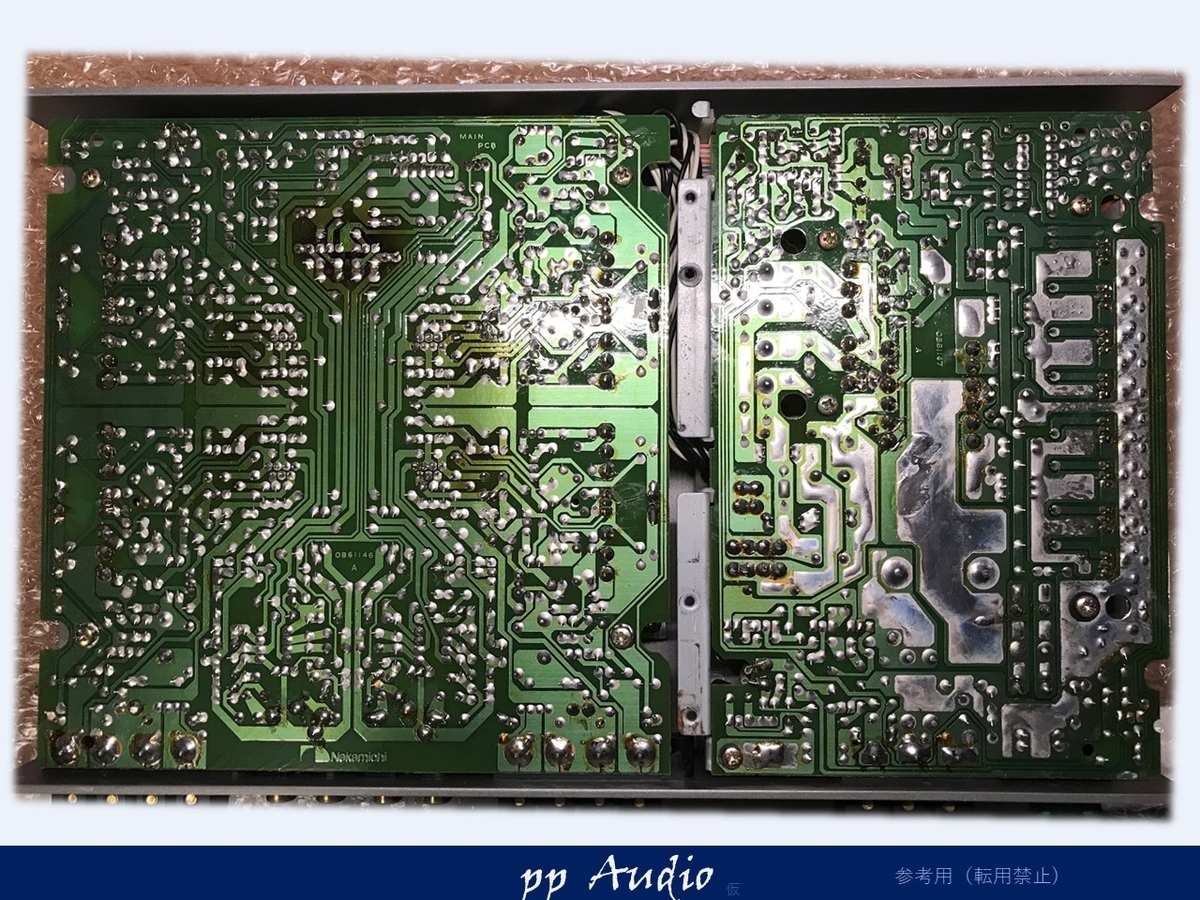

f:id:MatsubaraHarry:20210106175108j:plain

このPA-304Sは、とても綺麗です。液漏の気配はありません。すごく良い状態です。



基板を取り外して確認してみましょう。

f:id:MatsubaraHarry:20210106175156j:plain

コンデンサの膨れもありません。

OpAmpの電源回路の焼けが少しありますが、とても良好です。

電源状態確認

とても良好でしたので、そのまま電源を入れて、確認してみることにしました。



その前に、端子台をメンテナンスしておきました。

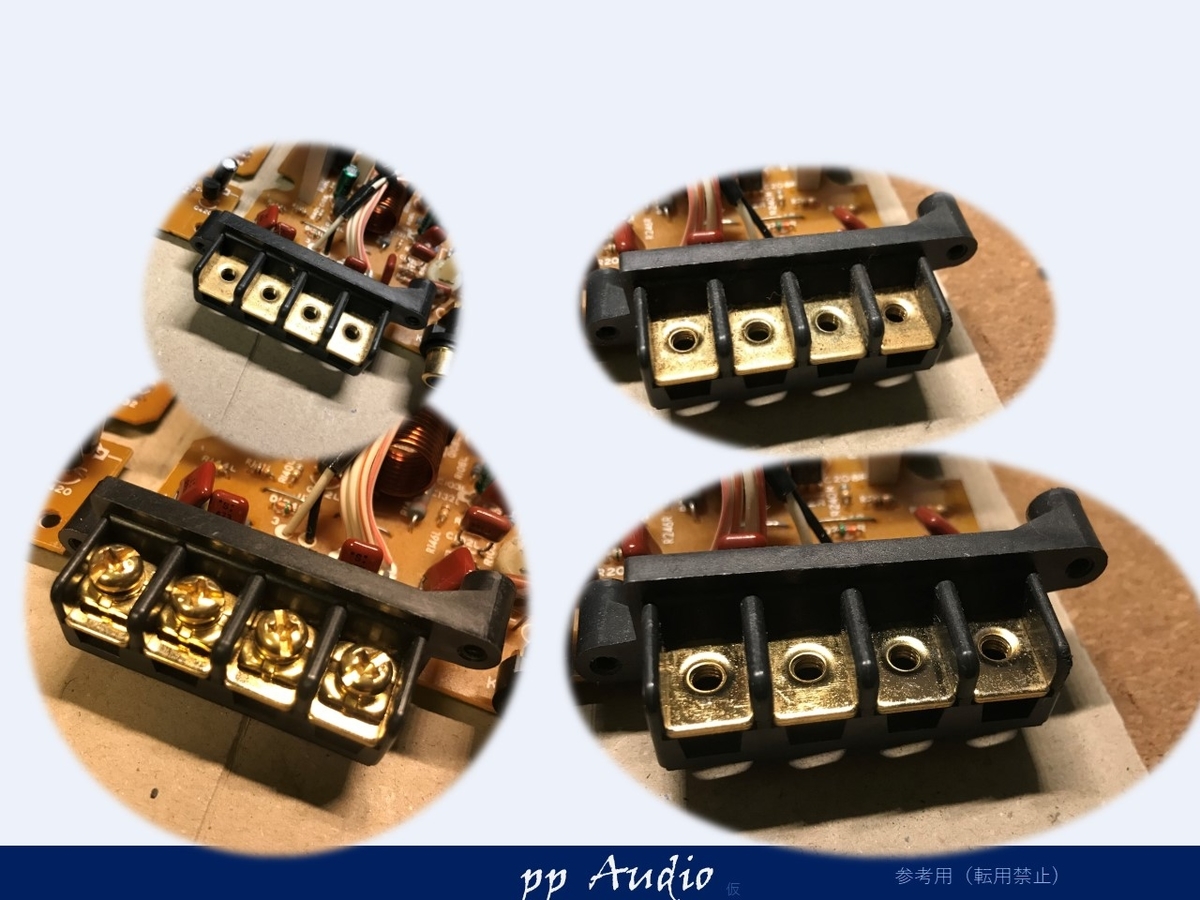

f:id:MatsubaraHarry:20210106175316j:plain

曇っていたのが、スッキリしたのが、分かるとよいのですが。



電源状態の確認は、入力の状態と、アンプへの電源を確認します。

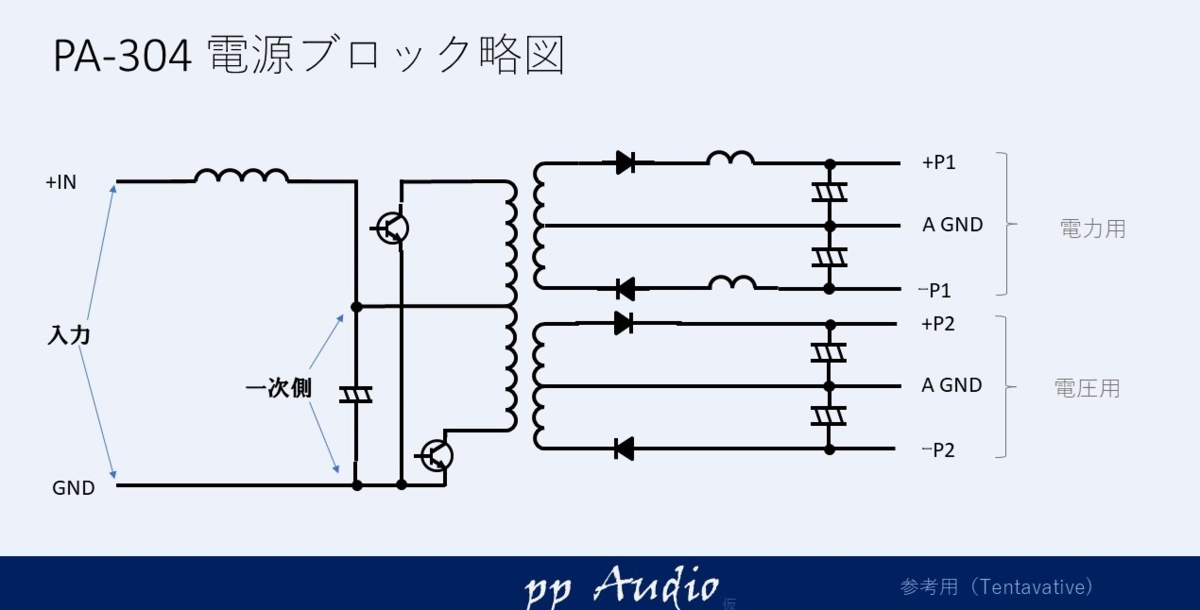

f:id:MatsubaraHarry:20210106175511p:plain

入力ノイズ

少し比較相手が、当方で標準メンテナンスしたPA-304との比較で厳しいですが

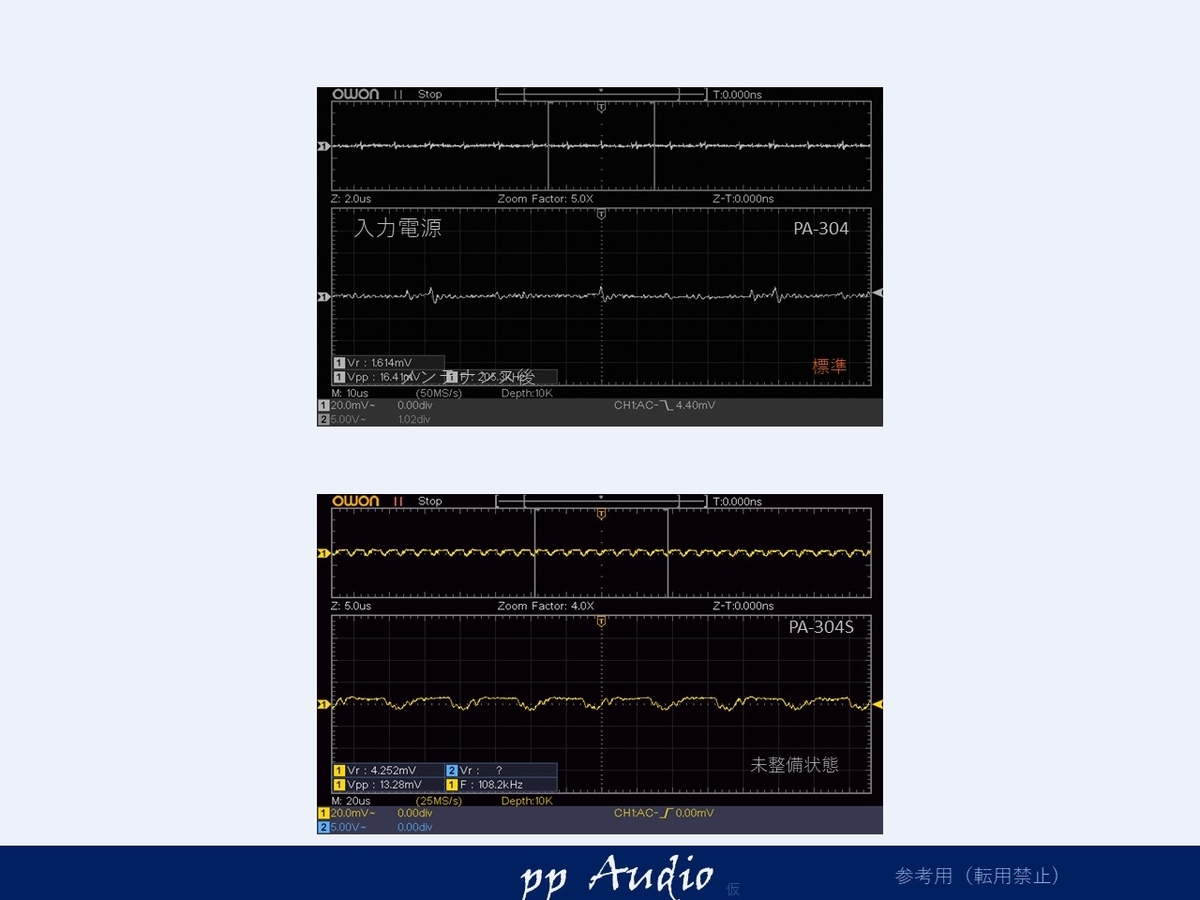

f:id:MatsubaraHarry:20210106175620j:plain

多少リップルが大きめですが、ほとんど、出荷時の状態に見え、状態としては良好です。

一次側

一次側は、状態が悪いと数Vまでピークノイズがありますが

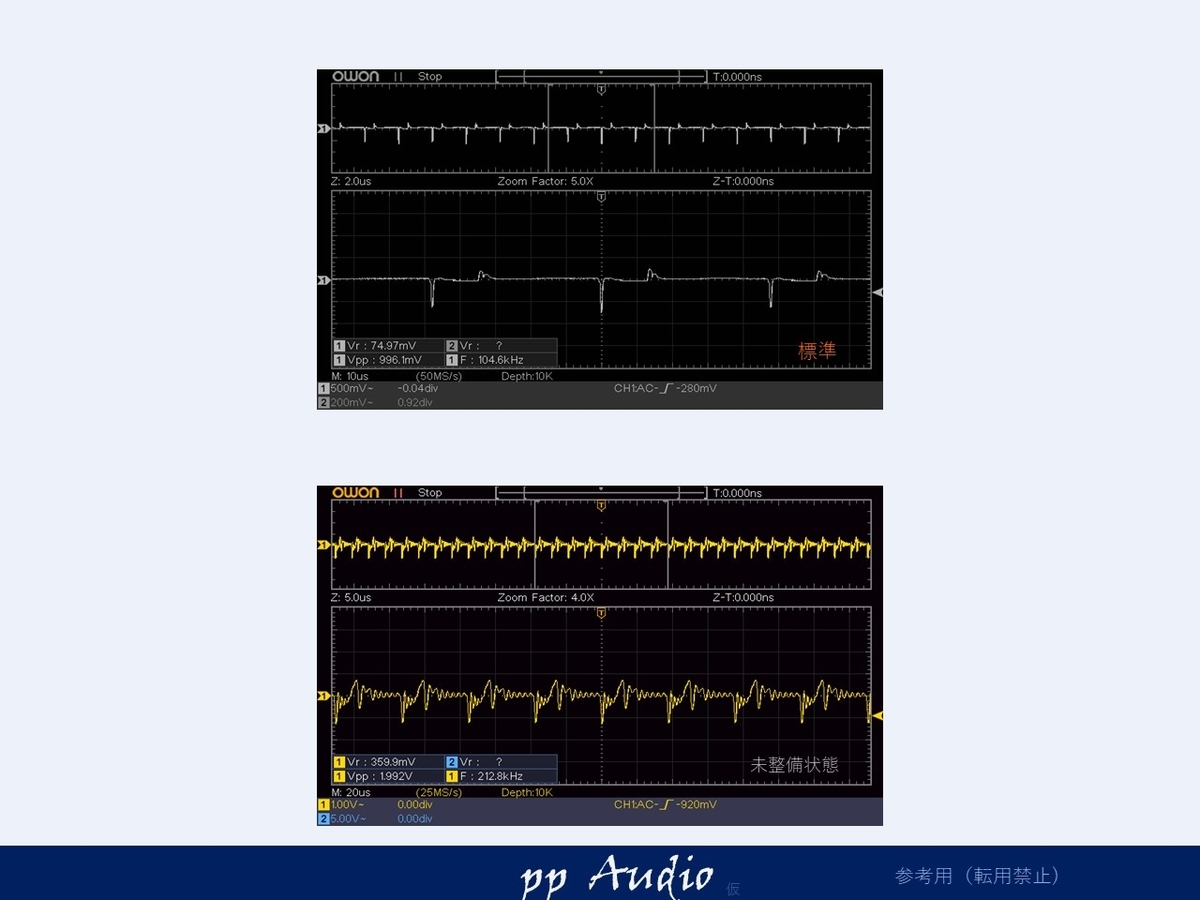

f:id:MatsubaraHarry:20210106175820j:plain

1V程度に収まっています。

二次側(電力用)

さて電力用は、チョークコイルが挿入しているので、小さめですが

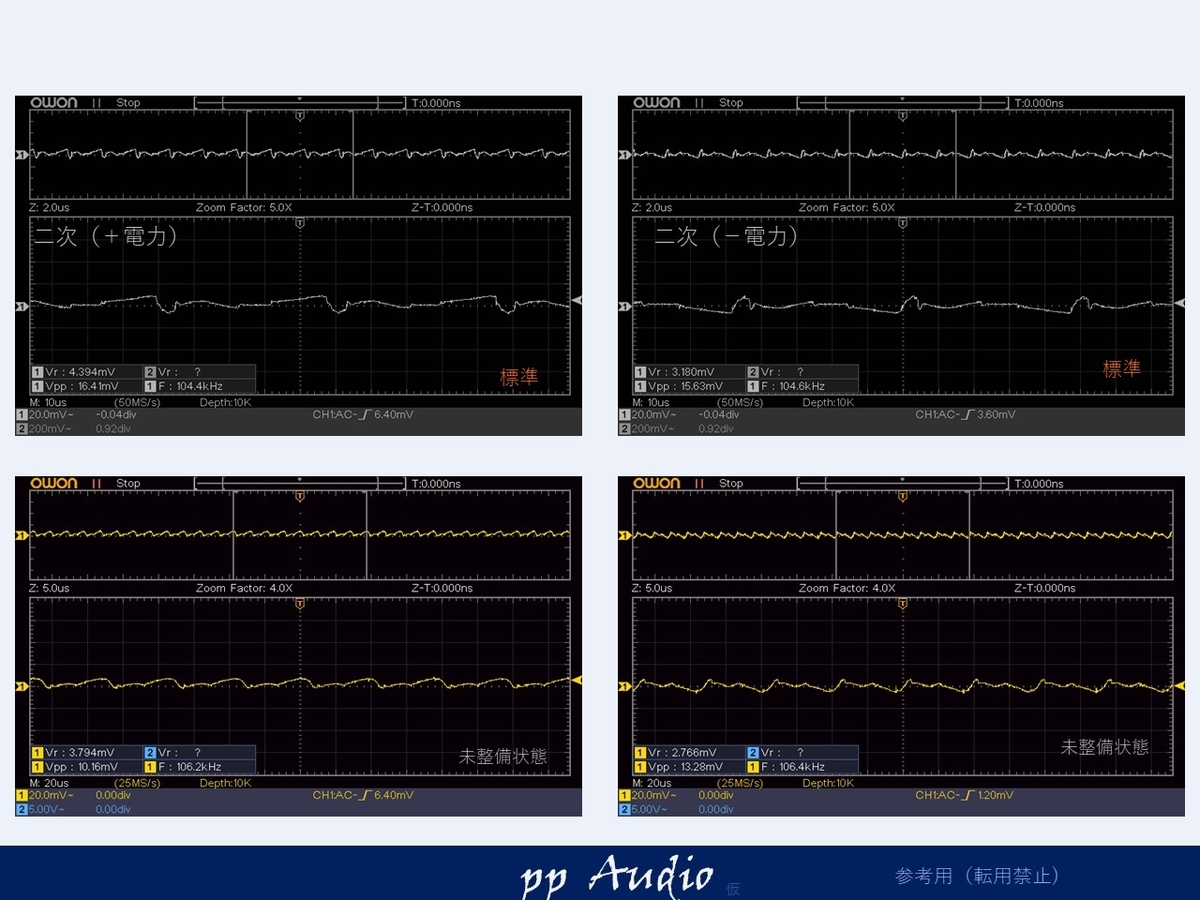

f:id:MatsubaraHarry:20210106175955j:plain

PA-304Sのコイルが大型の磁気漏れの少ないタイプで、更に小さくなっています。

素晴らしいですね。



二次側(電圧用)

一方、電圧用は、後段にトランジスタで安定化しているので、スパイクノイズが大きめですが

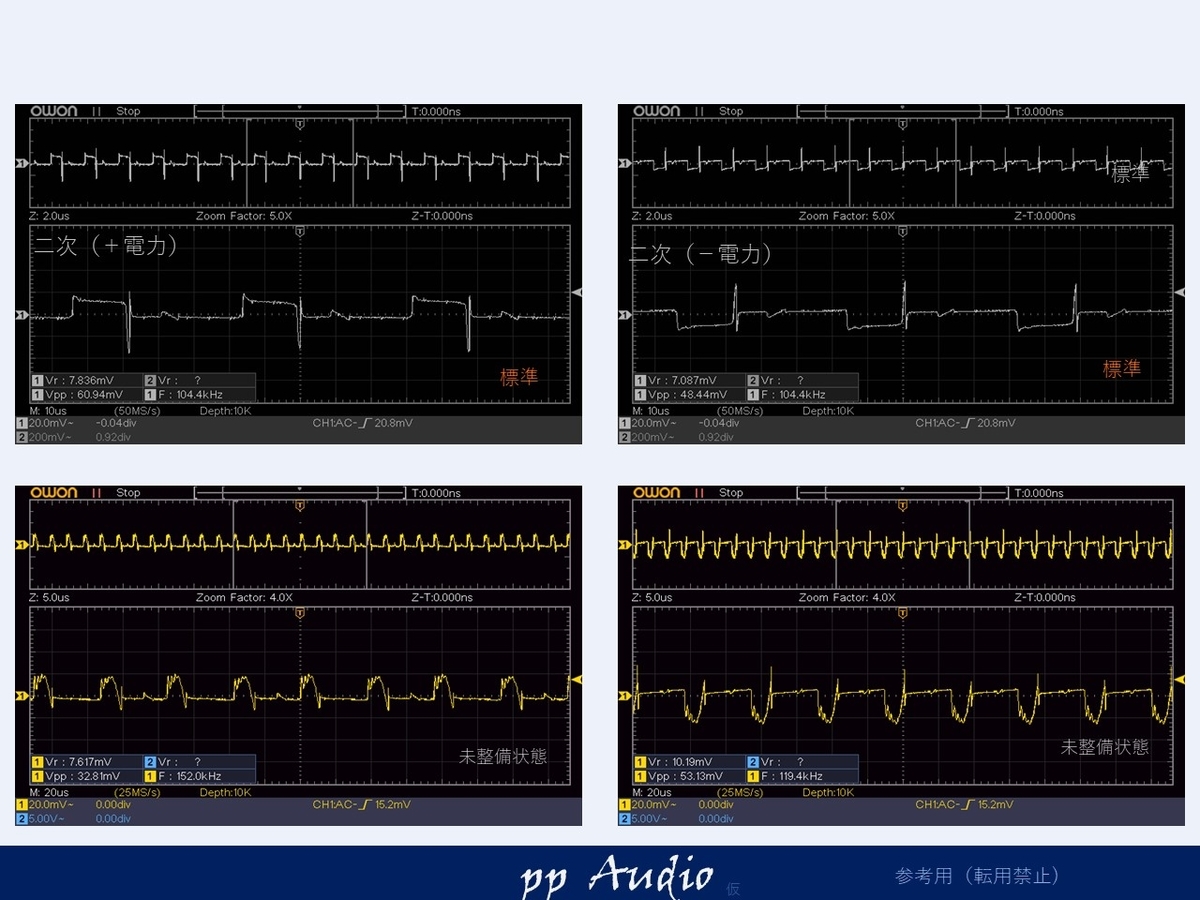

f:id:MatsubaraHarry:20210106180128j:plain

きっちり正常動作しています。多少、リップルが少し大きめに見えますが、対策できる範囲です。

微小信号

微小信号の波形で、出力へのノイズの漏れを確認します。

比較の標準状態は、GNDの抵抗等が整備されているので、かなり良いデータですので比較はきびしいのですが

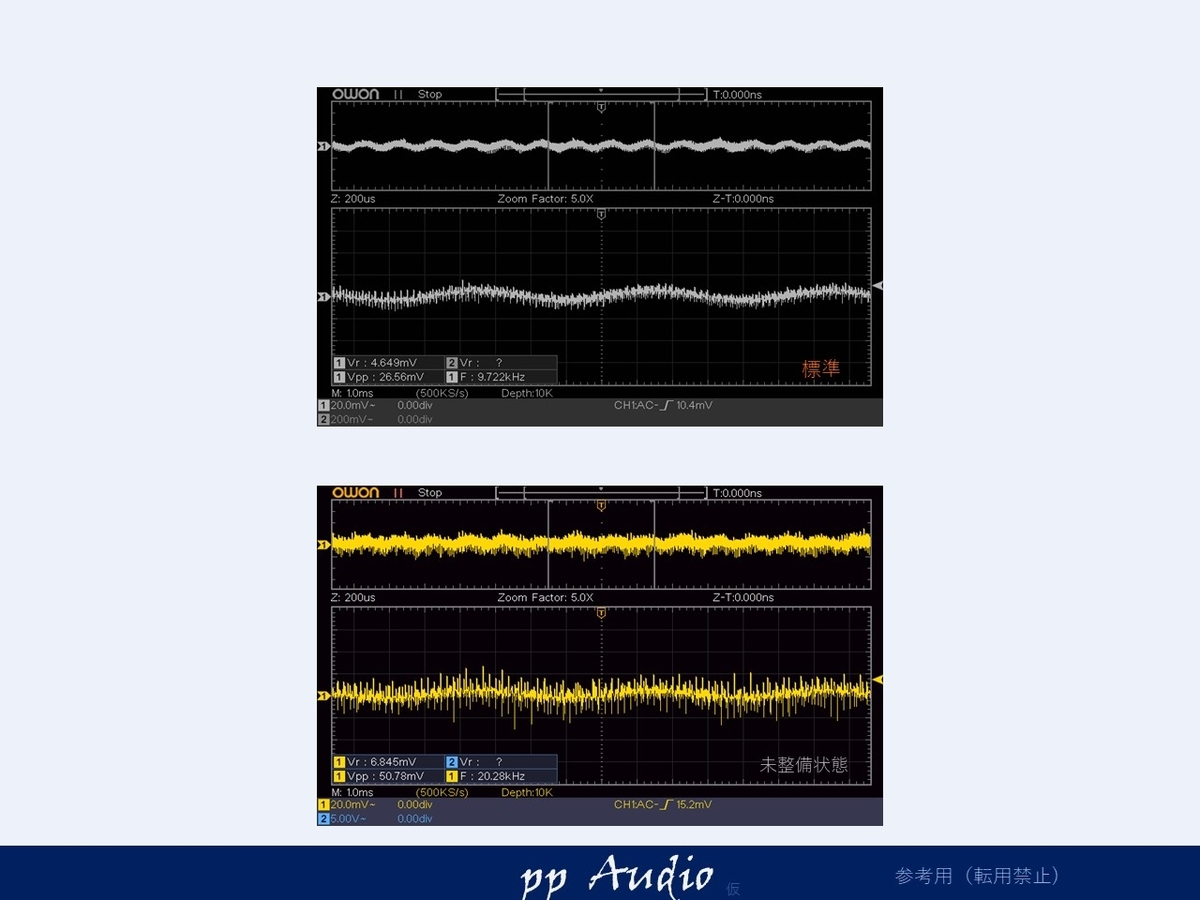

f:id:MatsubaraHarry:20210106180426j:plain

GNDの抵抗や、高調波対策で、十分対策ができそうです。



つづく

PA-304シリーズとしては、とても状態の良いアンプであることがわかりました。

それでもこのまま使用すれば、液漏れの洗礼を免れません。きっちりメンテナンスして、高調波のカスタムを施してみたいと思います。

どうぞお楽しみに。
