100台限定の1000PAが流れ着きました。フルディスクリートアンプの100PAのカスタムバージョンです。
状態もよく、末永く使っていただけるようにメンテナンスしてみたいと思います。
はじめに
仕様
100PAは、振動アイソレーションを採用しており、ボディもPA-304よりかなり重厚になっており1kgも重いです。その100PAの100台限定ということでしょうか、黒いボディが高級感を醸し出しています。
アンプ回路だけでなく、車載されることを考慮し、振動対策として、アイソレーション構造が用いたれています。

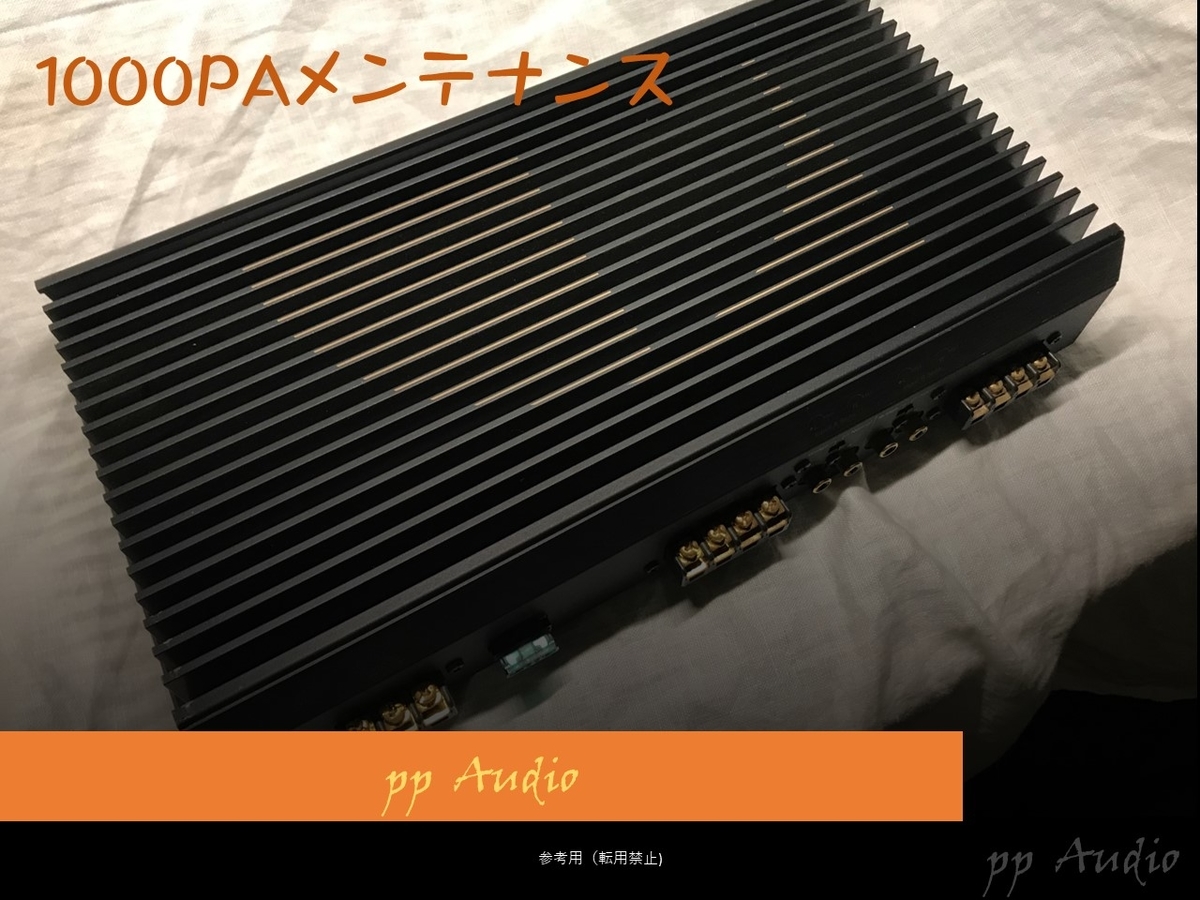

外観
重厚なマッドブラックにナカミチのマークがTOP浮き出ています。
フロントは、PA-304を継承しています。
基板も電源とアンプが分かれています。
メンテナンス
基板メンテナンス

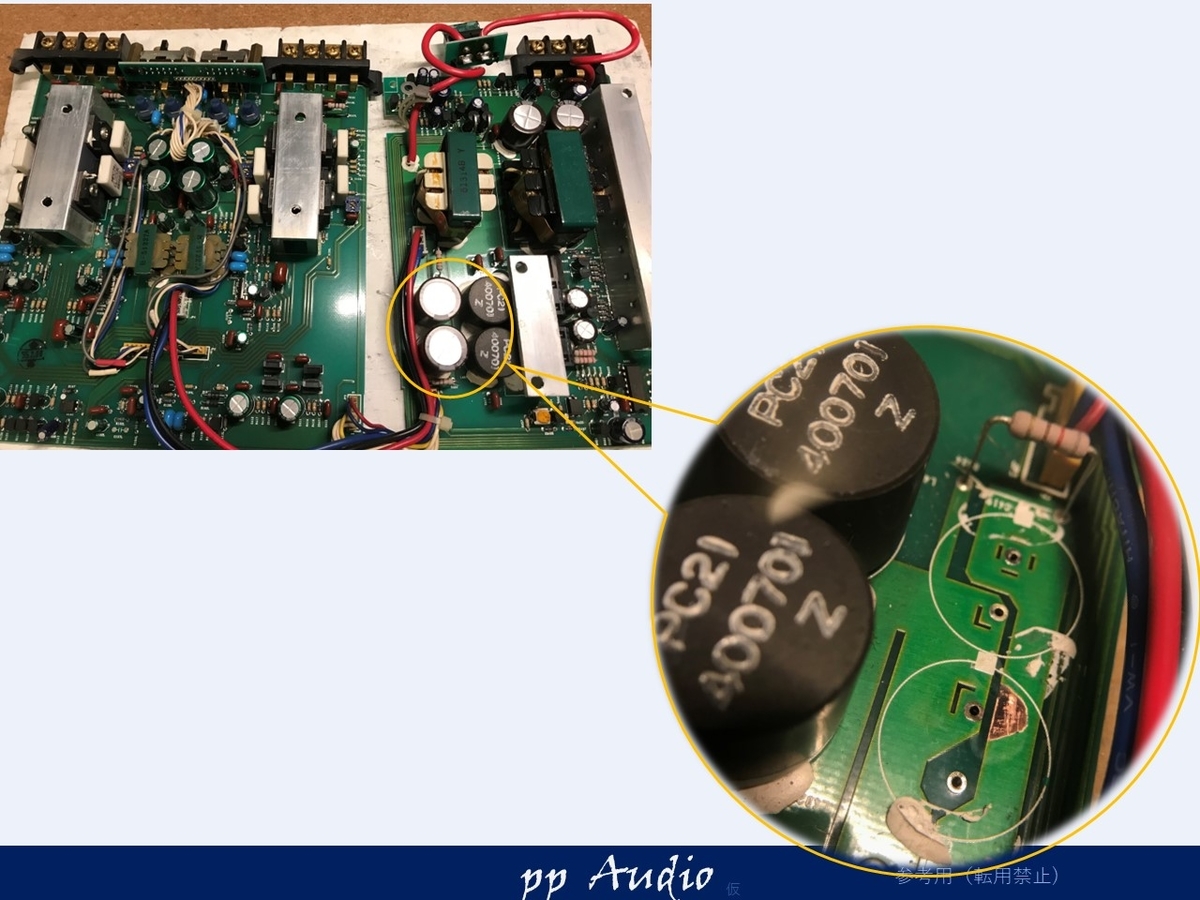

基板の状態を確認すると
少しだけコンデンサの液漏れがありましたが、研磨し、レジスト処理しました。

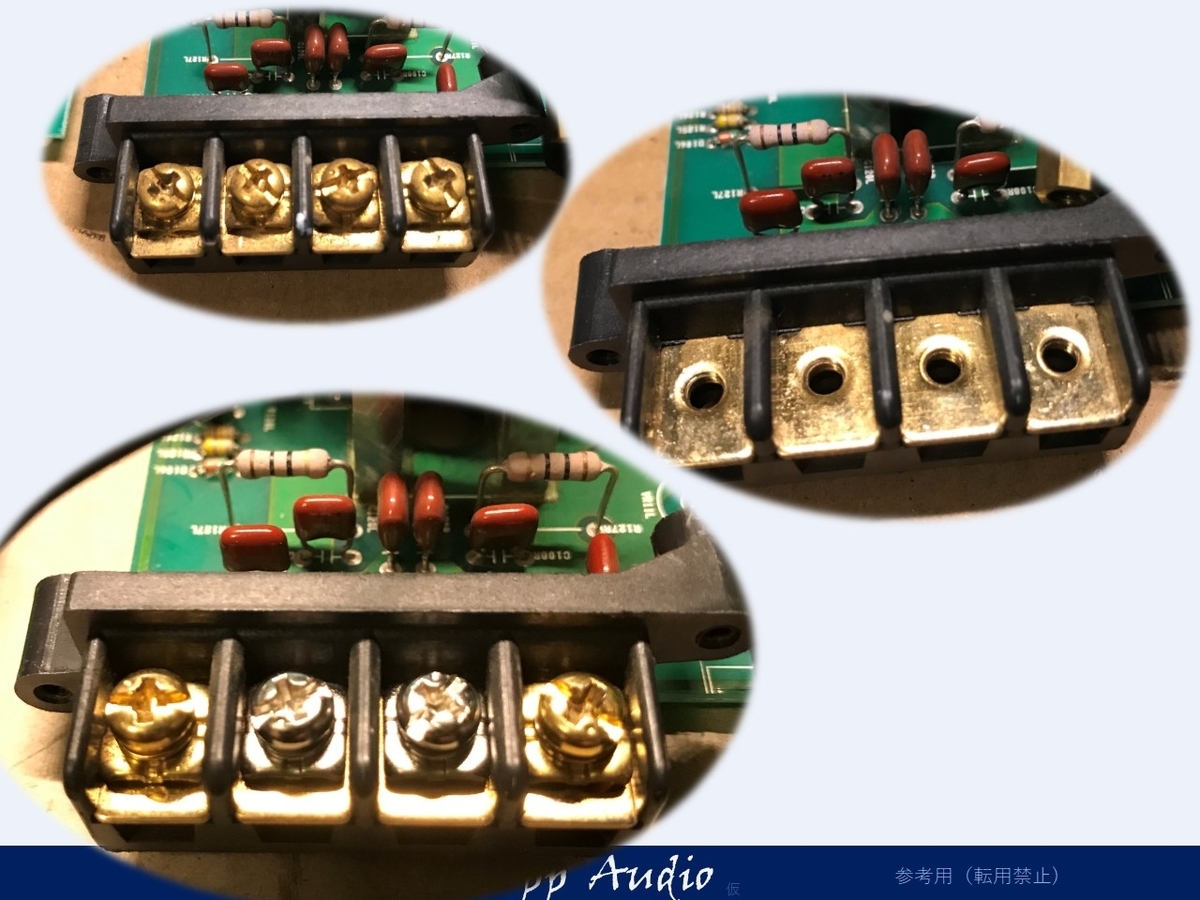

端子台
少し陰りがみえましたが、
磨き上げると、きれいに。また端子ネジは+と-がわかるようにGND側をクローム製のものを付けてみました。
出力状態

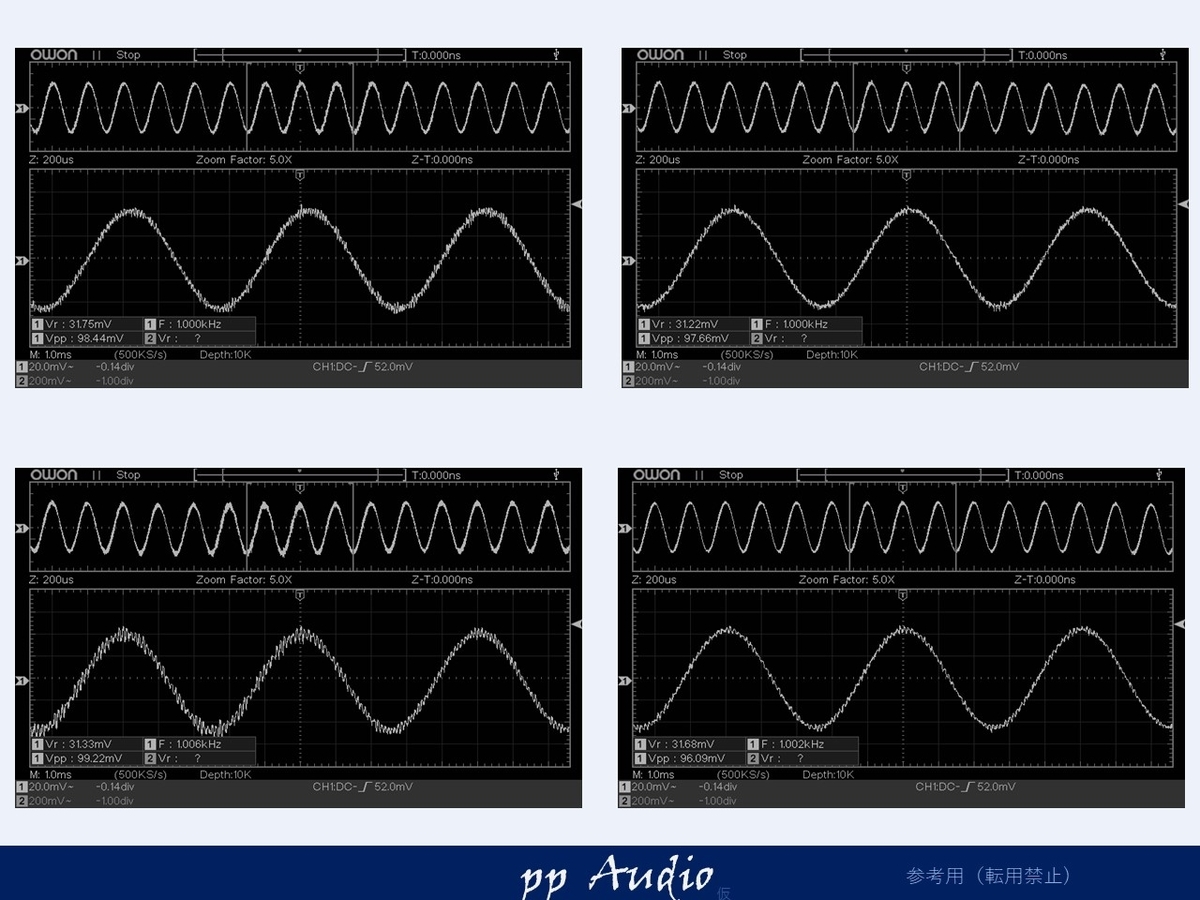

オリジナル状態の波形を観測します。
少し高調波が確認できますが、とても優秀な状態です
カスタマイズ
ピアニシモ仕様にするための今回のカスタマイズは、
- 電源メンテナンス
低ESR電解コンデンサ - 高調波カスタマイズ
セラミックコンデンサ等による高調波対策 - GNDパラメータ
入力GNDが差動入力として用いていますが、未対応の高調波対策を
GNDへの接続パラメータを変更することで対応。 - 高分子フィルムカップリング
波形の対称性の確保の為に電解からフィルムへ - シールドボリューム
ガリノイズの起こりにくいシールド密閉タイプへ

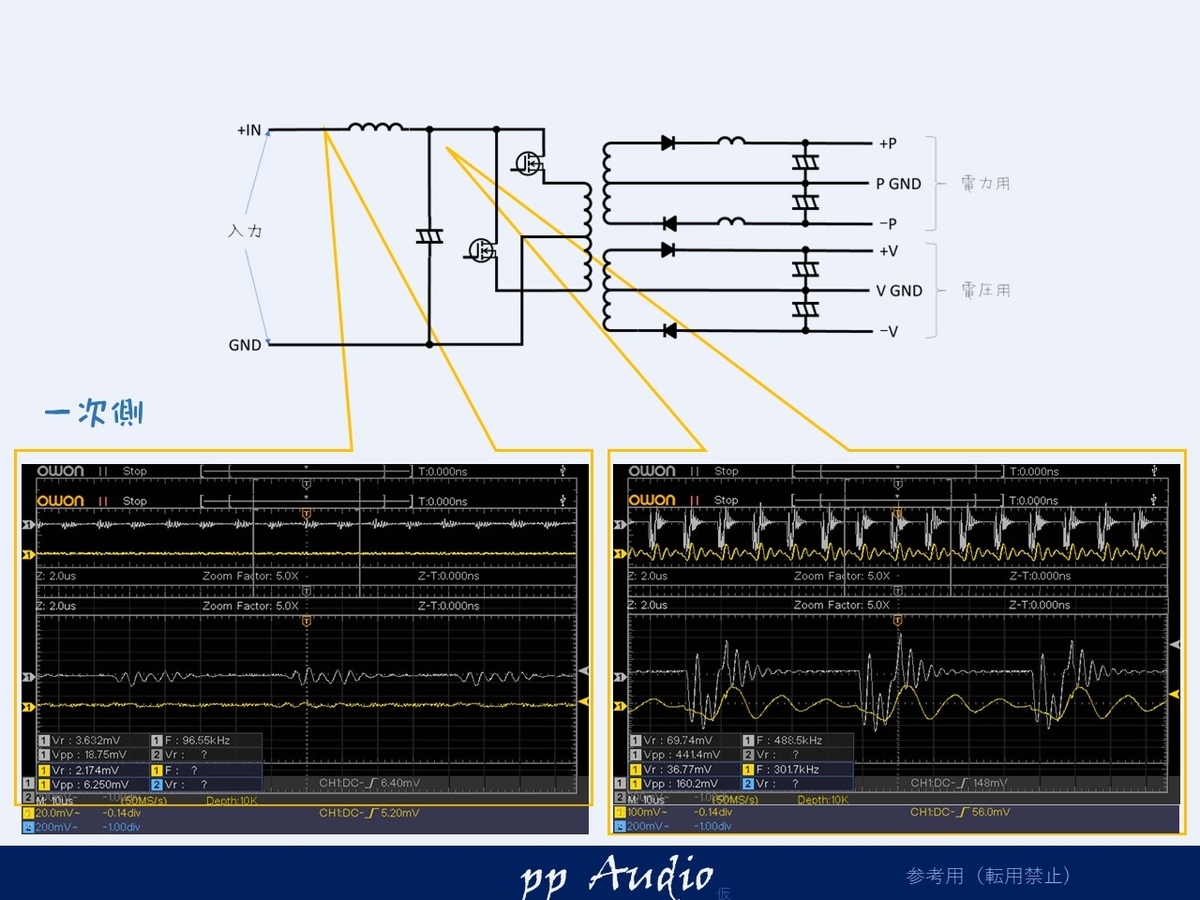

電源状態(一次側)
電源は、いつものように、低ESRの電源用コンデンサと、高分子、チップセラコンでまとめました。
もともと0.5V以下の変動ですが、0.2V以下に落ち着いています。

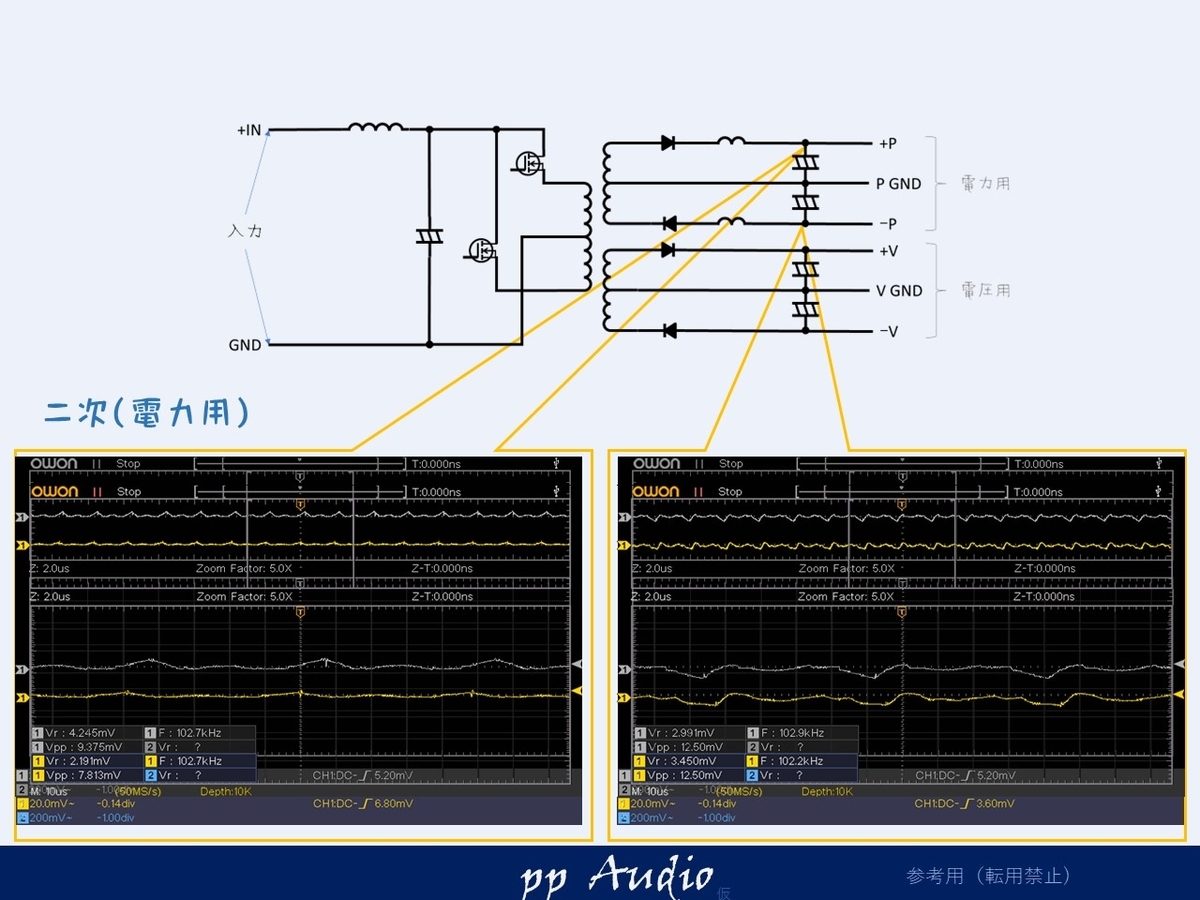

電源状態(電力用)
電力用も同様に、低ESR電解コンと、セラコンにて
抑え込んでいます。

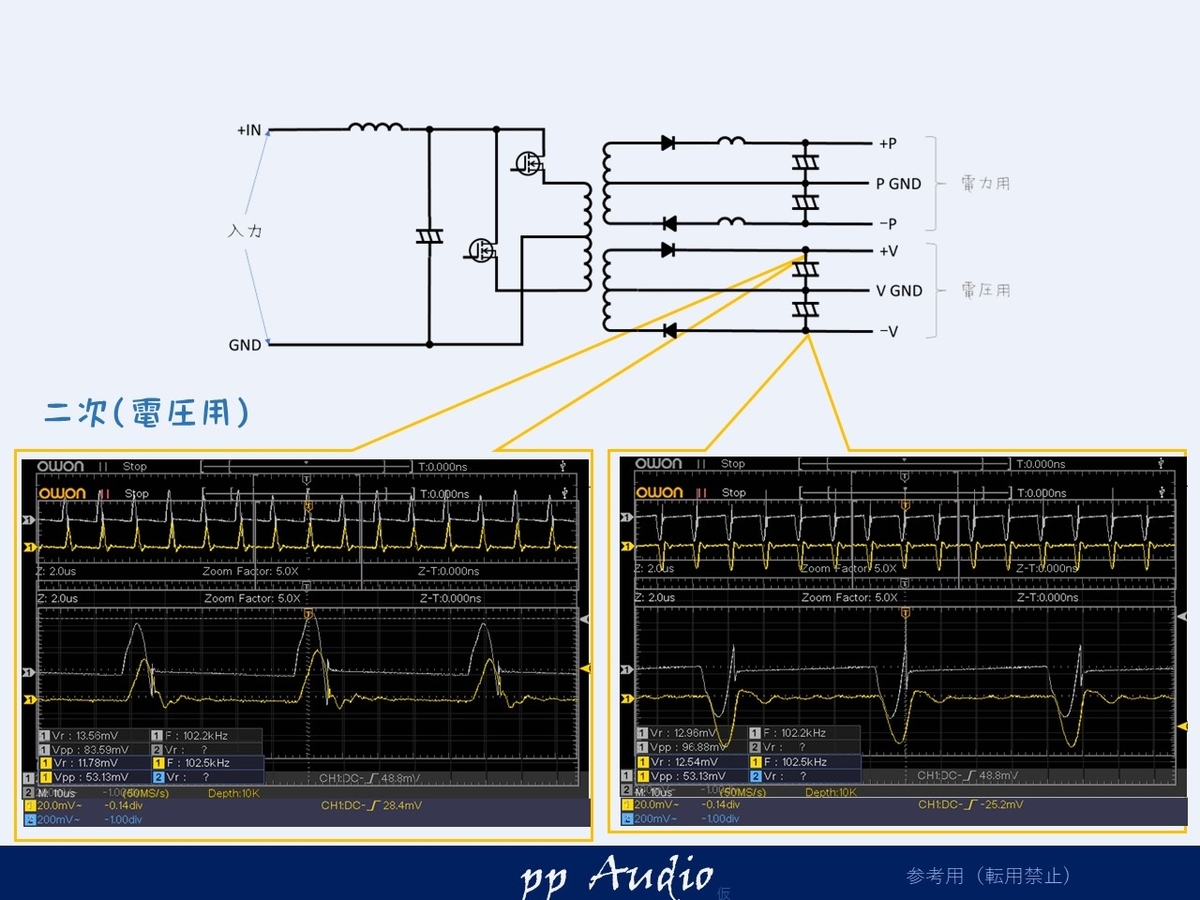

二次側(電圧用)
電圧用も、同じような施工で
スパイクノイズを抑えることができました。
出力状態

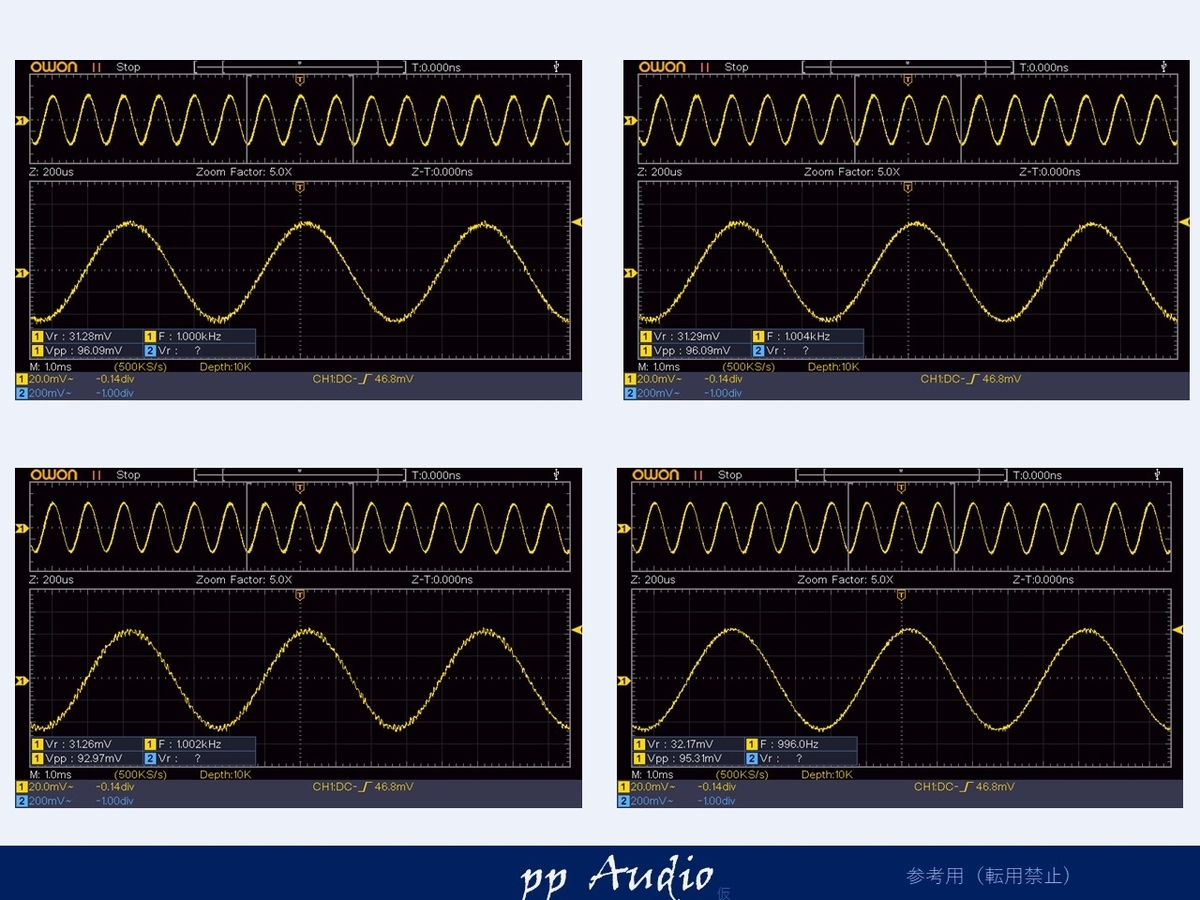

微小信号
少し高調波がみられましたが
改善しているのがわかります。

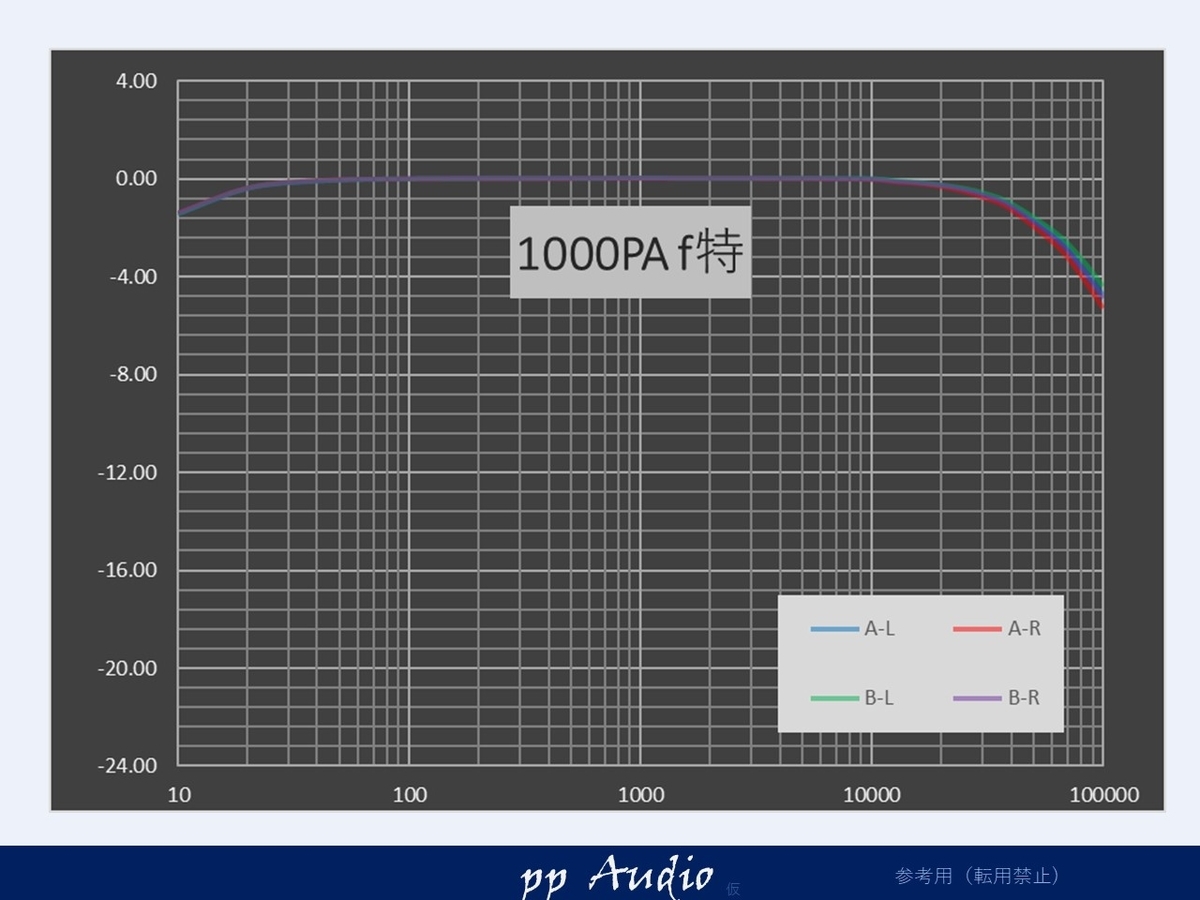

周波数特性
最後に周波数特性をみてみます。
きれいなかまぼこ波形が現れました。
これで安心して、使っていただける特性であることが確認取れました。
まとめ
いかがでしてでしょうか。1000PAの魅力が、少し聞こえましたでしょうか。

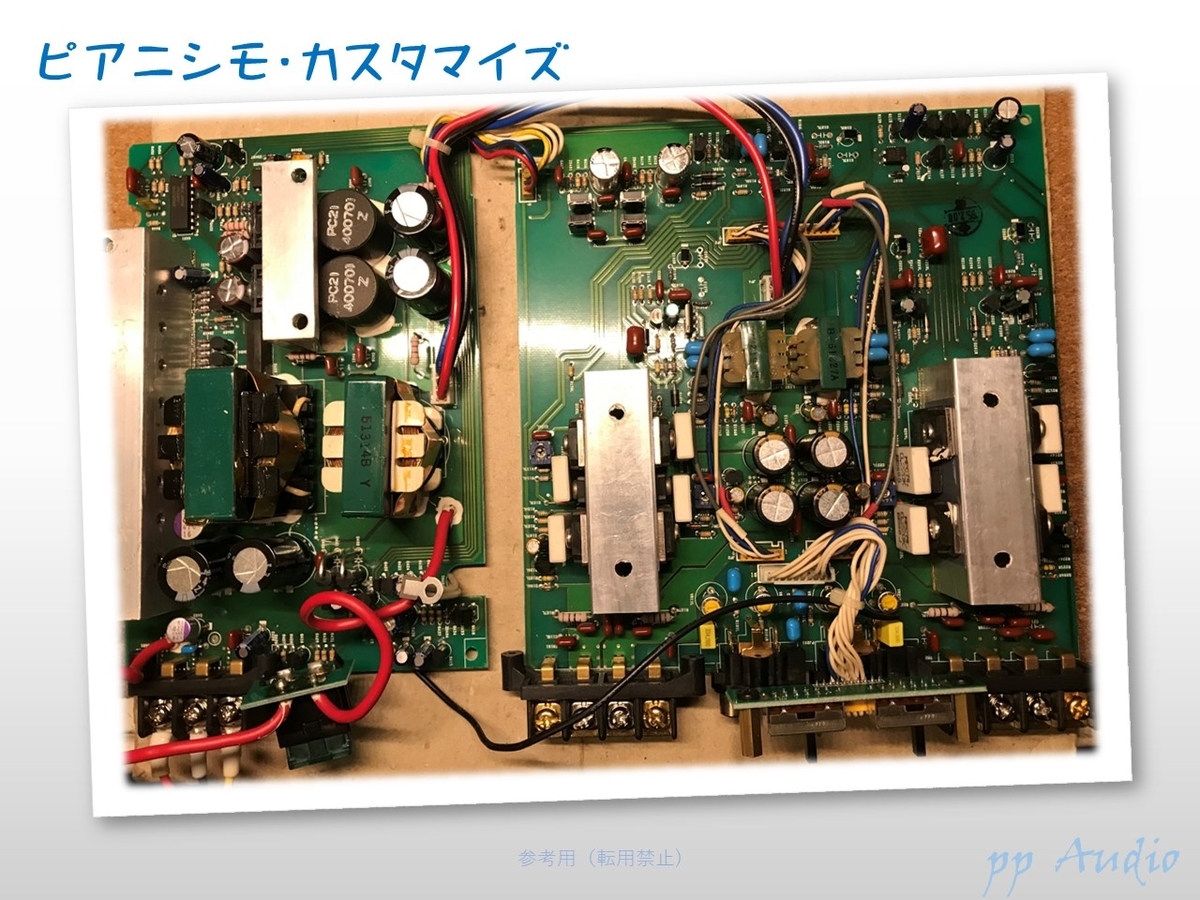

実装は、スッキリとまとめてあります。
