ピュア アナログパワーアンプ PA-300II カスタム・メンテナンス(整備録)21-07

先日、PA-300を2台ほどサルベージして、復活させました。
もう一台、眠っていたのを思い出しましたので、慣れているうちに続けてメンテナンスしてみたいと思います。
少し分解され、修繕を試みた機体ですが、外見も小綺麗にメンテナンスできました。
もちろん、内部は、ピアニシモ仕様で、ゆったりと聴けるカスタム仕様になっています。
そんなPA-300IIのカスタム・メンテナンスの整備録になります。

f:id:MatsubaraHarry:20210717172816j:plain

 はじめに

ナカミチのアンプでもカップリングの入っていない、DCストレートは、このアンプだけでしょうか。
ゲインも入力を絞るのではなく、フィードバックにて対応しています。

(すなわちゲイン調整は、アンプの表情が少し変化します。)

仕様

黒アンプは、後継機より、スペックが良い部分が少しあります。

f:id:MatsubaraHarry:20210223112425j:plain

出力は75Wで通常に使う分には十分なパワーがあり、歪や、SN比は、後継機種よりも優れています。

外観整備

もともと、外観は、ダメージが少なかったので、タッチアップと、フロント、リア、底板パネルの塗装でしあげました。

f:id:MatsubaraHarry:20210717172924j:plain

端子台は、代替品に交換しました。

f:id:MatsubaraHarry:20210717173227j:plain



底板も、シャシーブラックで塗装し、耐環境性をアップしました。

f:id:MatsubaraHarry:20210717173115j:plain

基板状態

基板はとても良好で、腐食等は、ありませんでした。

f:id:MatsubaraHarry:20210717173307j:plain

パターンが一部剥がれていたところがありましたが、補修で対応。

  • 電源配線補強
     オリジナルは、線材で補強していましたが、銅線にて処理
  • GND配線
     ヒートシンクを経由してアースが接続されていましたが、配線接続に変更
  • 高調波対策
     いつもの高調波対策を随所に施工しています。
     OpAmpにもセラコンを追加しています。



実装部品

無理のない実装を心がけています。

f:id:MatsubaraHarry:20210717173651j:plain

素子の交換効果を確認しながら、最適な容量を、適切なサイズで実現しています。

電源カスタマイズ

PA-300の後継機の電力用電源には、フィルタが装着されているのですが、PA-300IIには、ありませんが、十分な特性を実現しているので、必要なかったのではと思います。

f:id:MatsubaraHarry:20210717174258j:plain



電源入力ノイズ

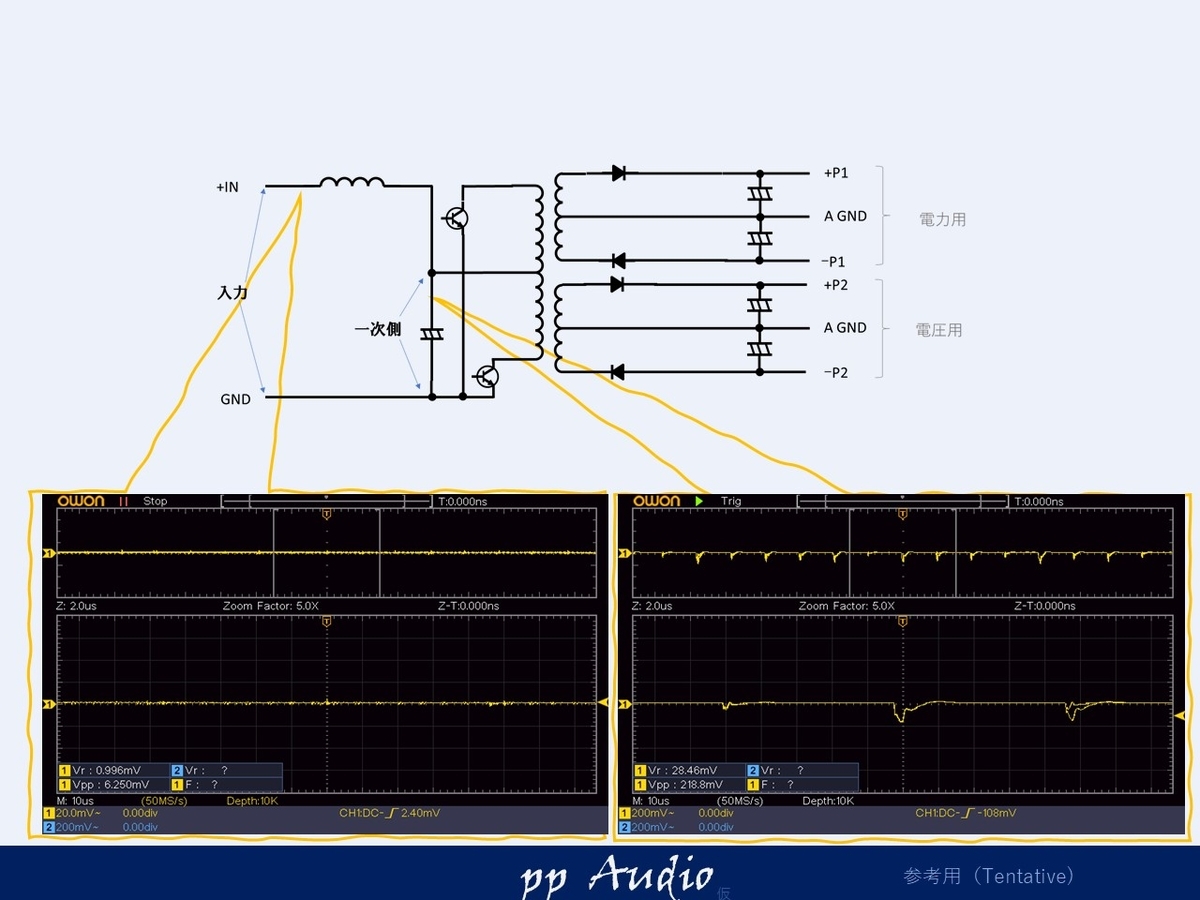

入力側は、高負荷なので、予めいつもの高寿命、低ESRの部品と交換ずみです。

f:id:MatsubaraHarry:20210717174532j:plain

最初から、いい感じの状態になりました。

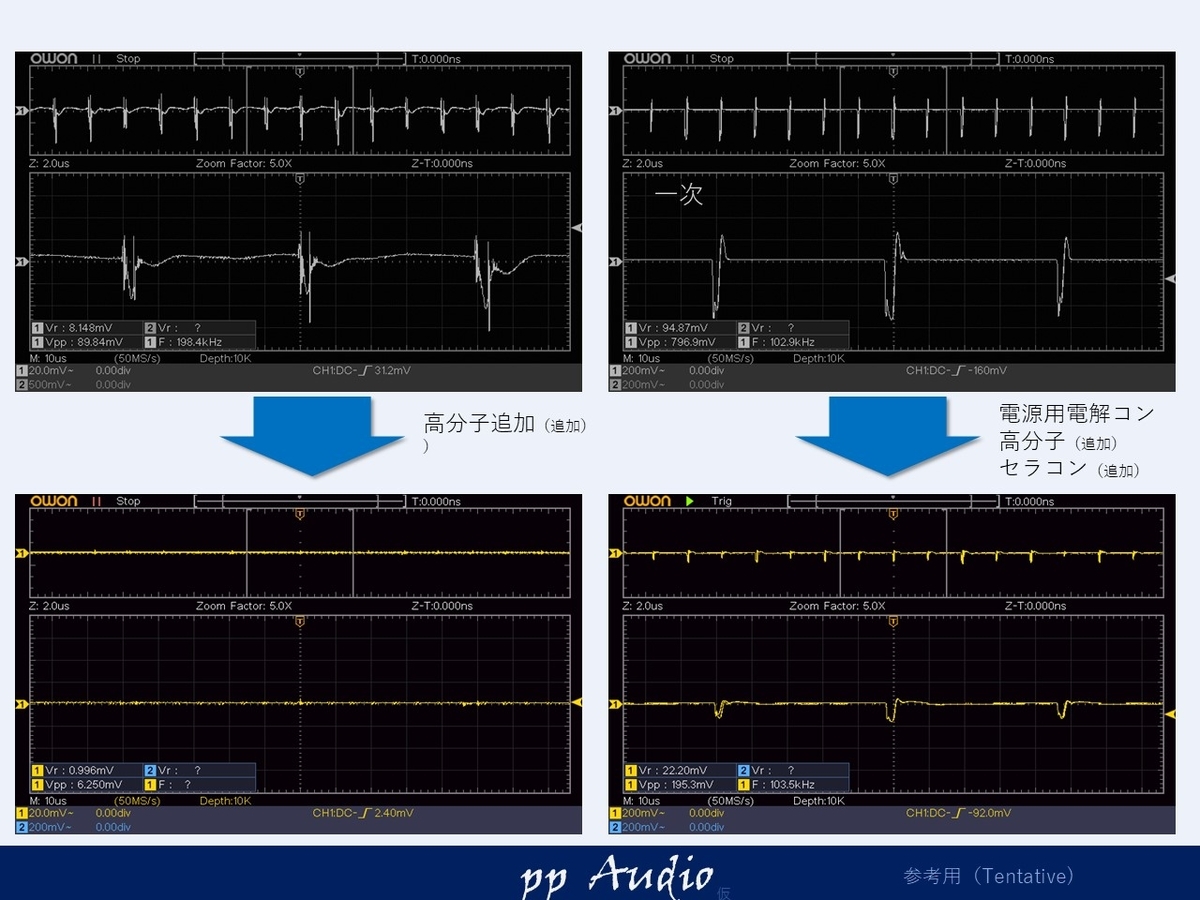

さらに高調波対策を施し、標準のデータと比較してみると。

f:id:MatsubaraHarry:20210717174710j:plain

メンテナンスの効果がはっきりと確認できます。

二次側(電力)

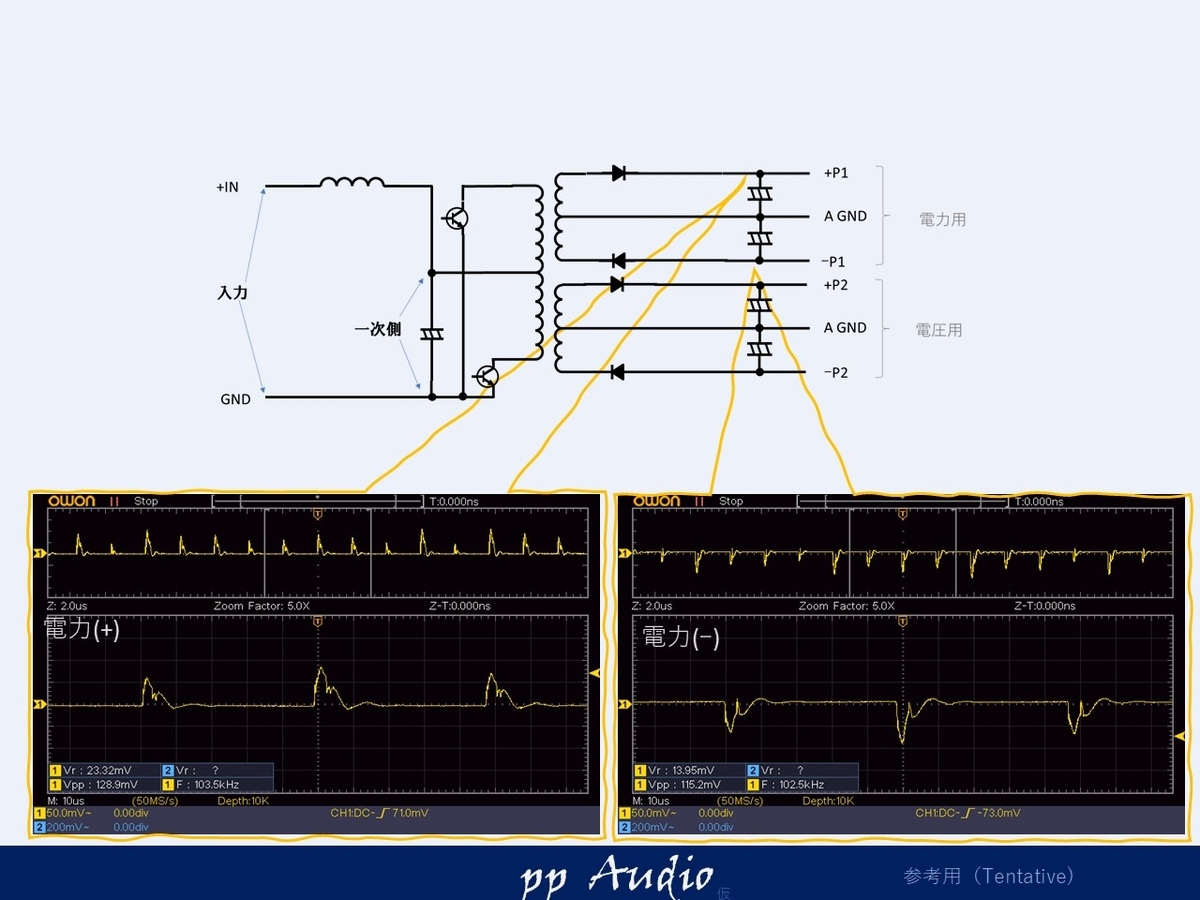

PA-300は、フィルタが装着されていないので、多少スパイクが観測できますが

f:id:MatsubaraHarry:20210717174805j:plain

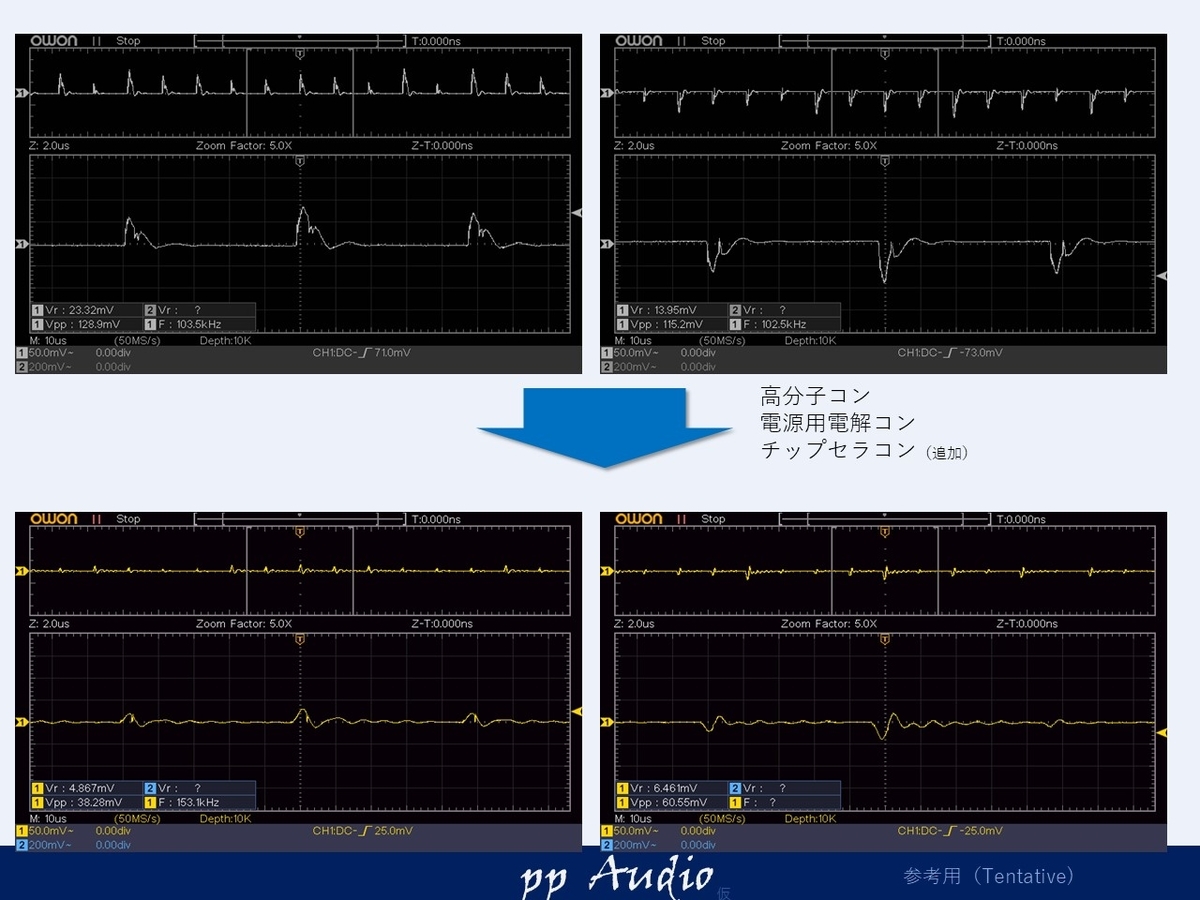

いつもの

 高分子コンデンサ+低ESR電解コンデンサ+セラコン

にて施工すると

f:id:MatsubaraHarry:20210717174836j:plain

落ち着いた状態になります。

二次側(電圧)

電圧用もその尖塔波形が厳しいです。

f:id:MatsubaraHarry:20210717175027j:plain

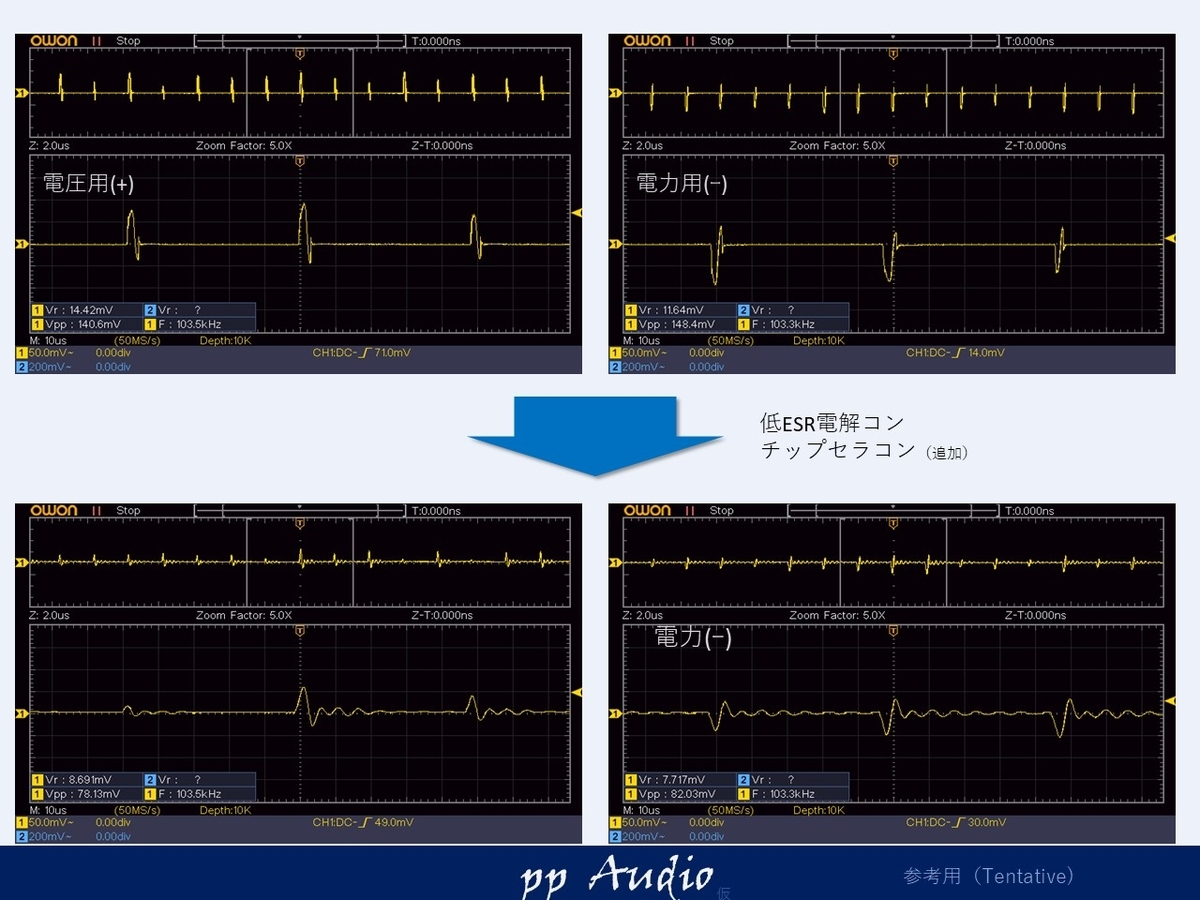

これも

 低ESR電解コンデンサ+チップセラコン

にて抑えます。

f:id:MatsubaraHarry:20210717175048j:plain


効果的な、組み合わせ方法で、合理的に抑えることができました。

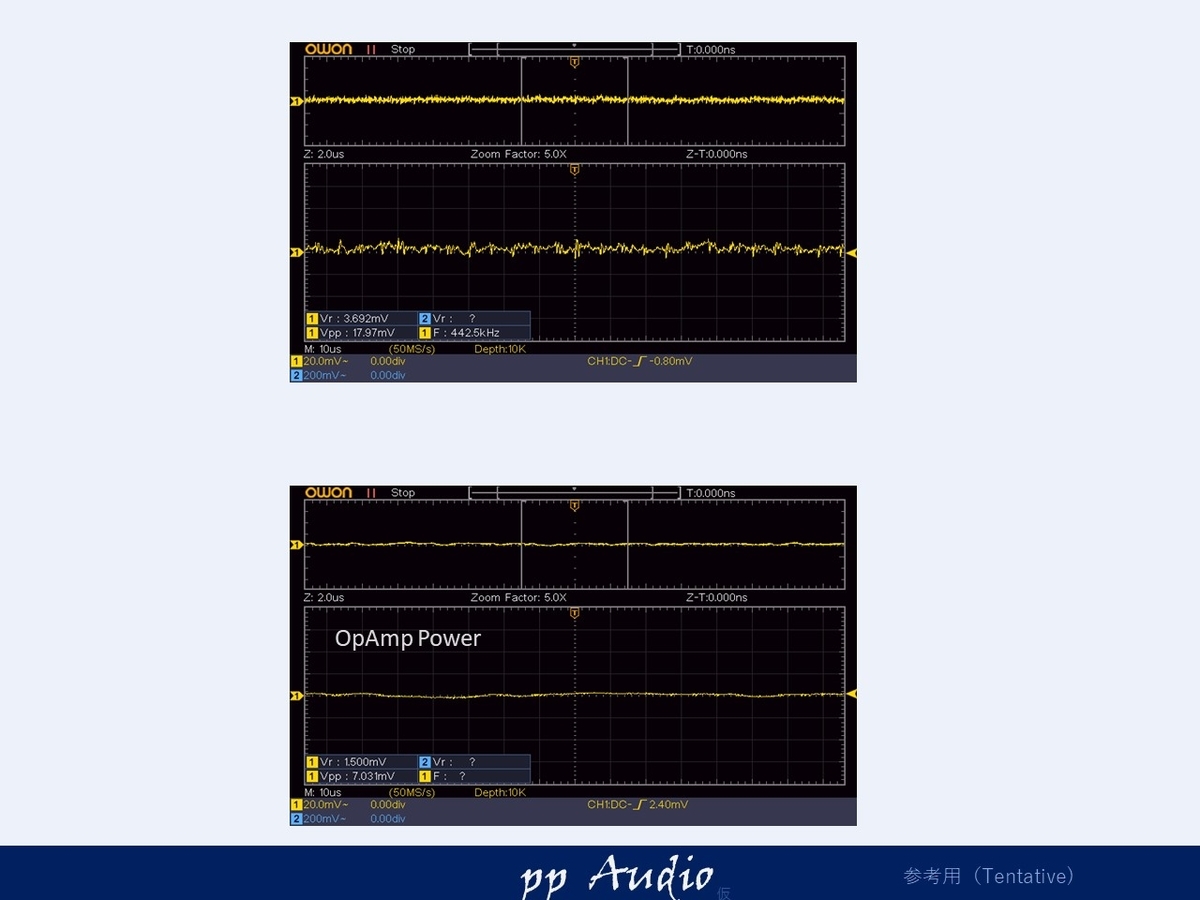

OpAmp電源

OpAmpの電源は、誘導と反射のノイズが観測されると考えています。

f:id:MatsubaraHarry:20210717175144j:plain


エネルギーは小さいので、セラコンで抑えることができます。

出力波形

最後に、微小出力と周波数特性を確認します。

微小出力

ナカミチは、ノイズが少ないので、-80dBの状態で確認できます。

(海外のアンプの多くは-60dBで同様の波形になります。10倍違いますが、それは、目指しているところがちがうためと。)

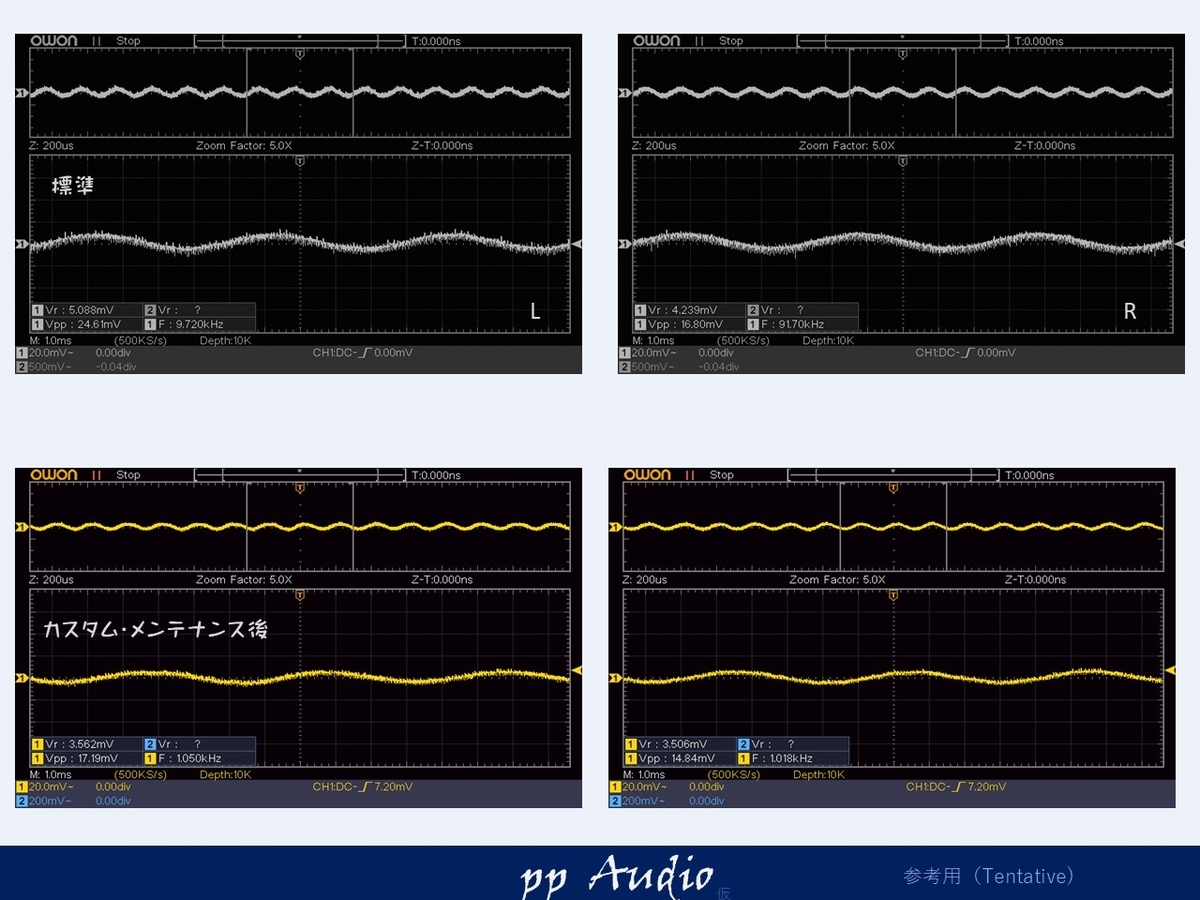

標準機との比較になりますが

f:id:MatsubaraHarry:20210717175212j:plain


わずかですが、確実に改善していることが分かります。

周波数特性

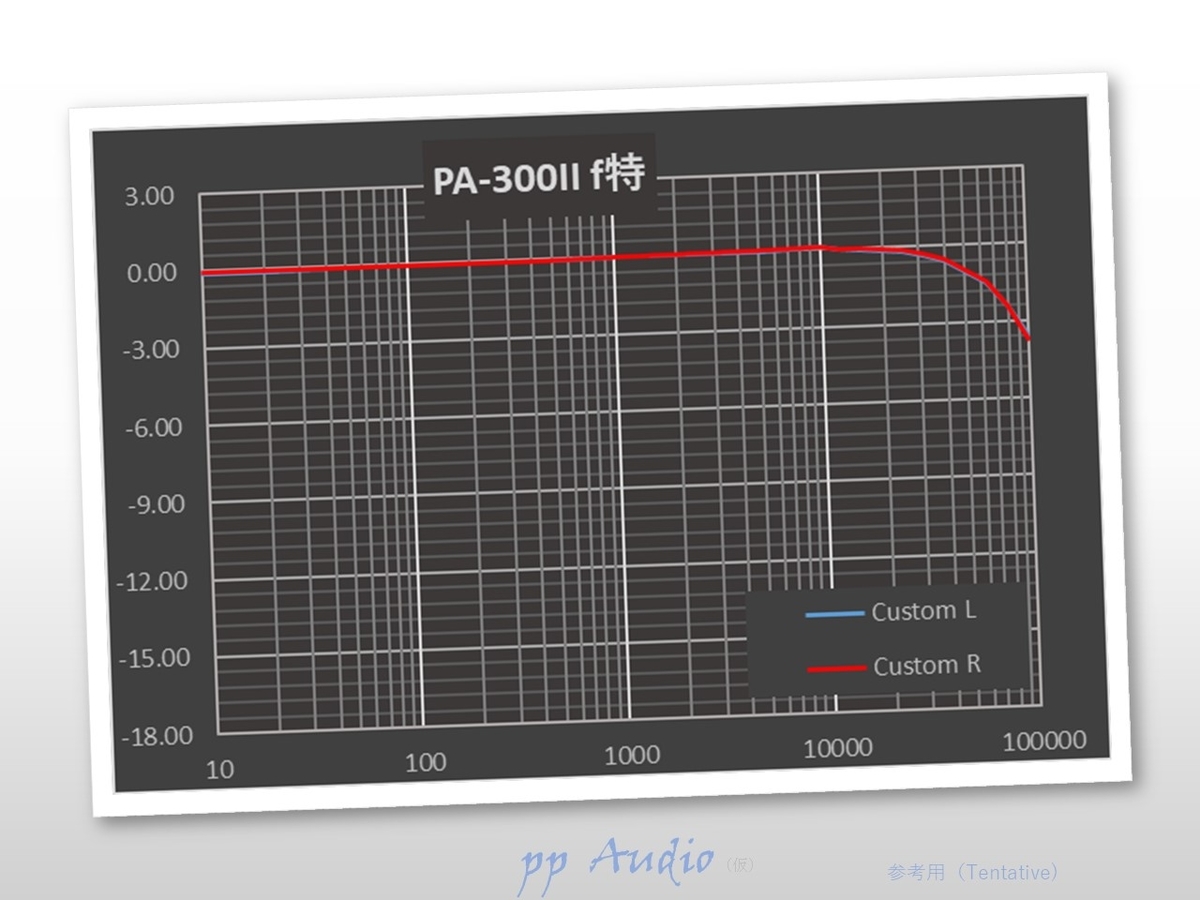

最後に周波数特性を確認します。

f:id:MatsubaraHarry:20210717175233j:plain

いつ見ても、素直な音が見えてきそうな特性です。

まとめ

連続で、PA-300IIをメンテナンスして、極上の状態にしあげてみました。

少し歴史のあるアンプですので、ゲインを少し落とし、使いやすくしています。

この他細かなカスタムをしています。

f:id:MatsubaraHarry:20210620133036j:plain

基板状態

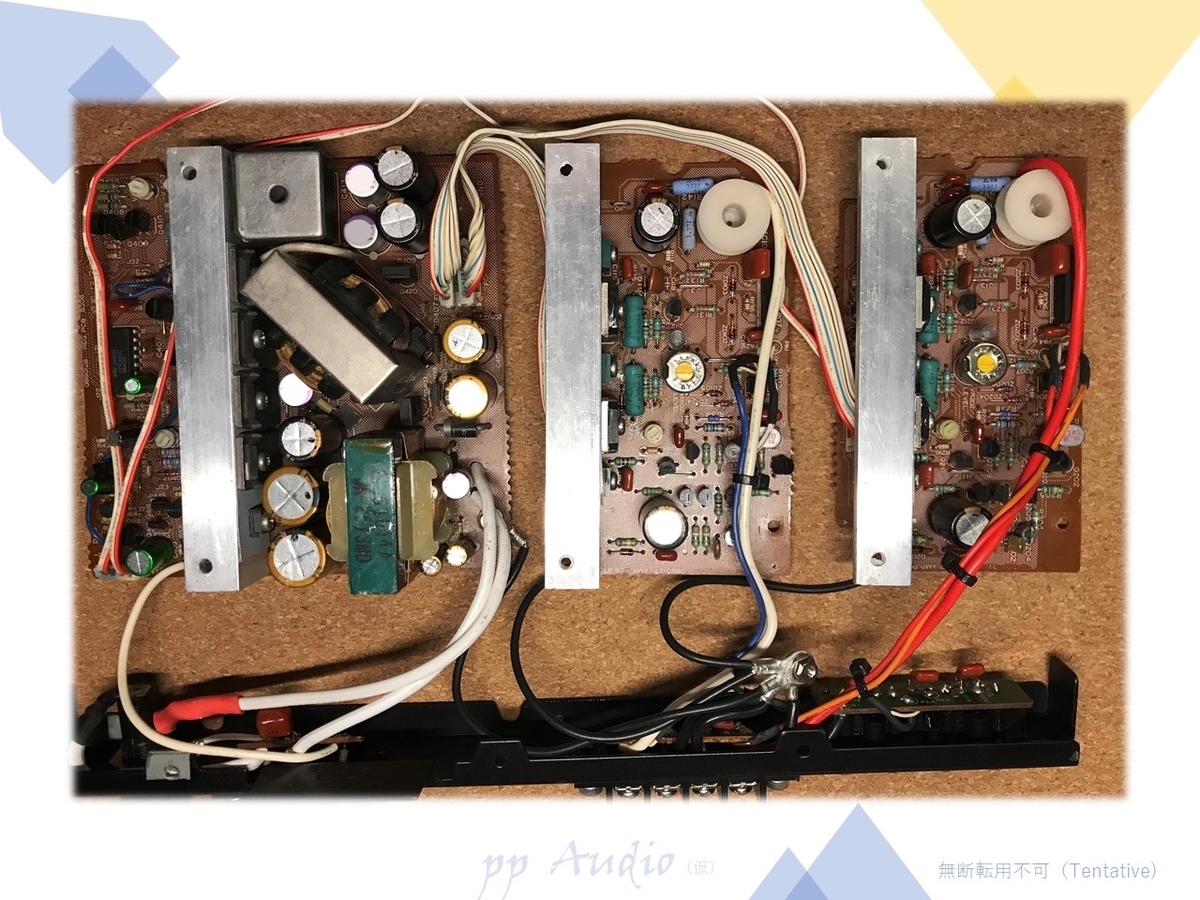

基板は、突飛実装はせず、いつものようにスッキリ仕上げています。

追加のコンデンサも、一見すると、どれが追加しているかわからないと思います。

f:id:MatsubaraHarry:20210717175425j:plain

セラコンをスチコンに変更等、少しおまじないも行っています。

突入電流測定('21 Jul28)

PA-300IIは、ガラス管ヒューズが使われています。念の為、突入電流を観測し、ディレーティングがどの程度あるのかを測定してみました。

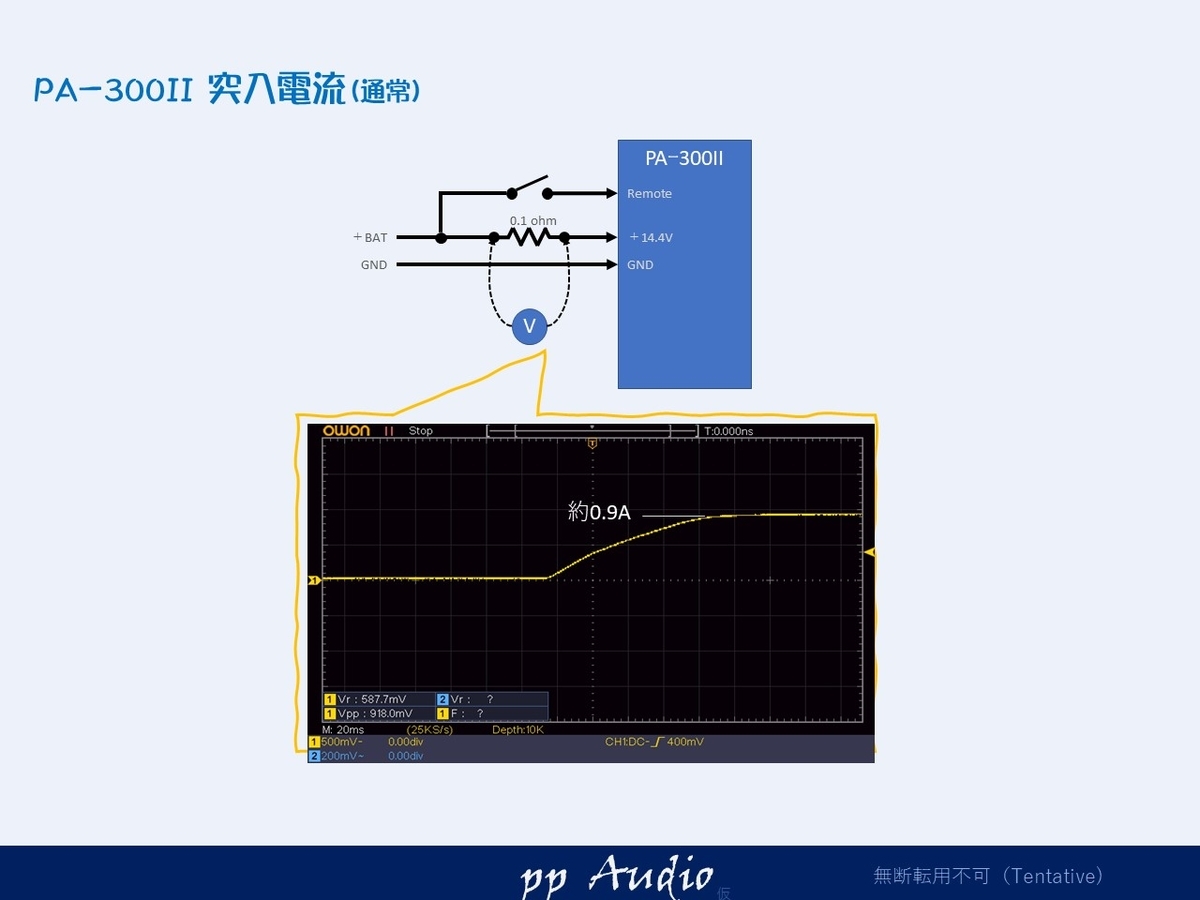

最初に通常のリモートでの突入です。

f:id:MatsubaraHarry:20210728172113j:plain

ゆっくりと電流が流れていて、きちんと制御されているのがわかります。

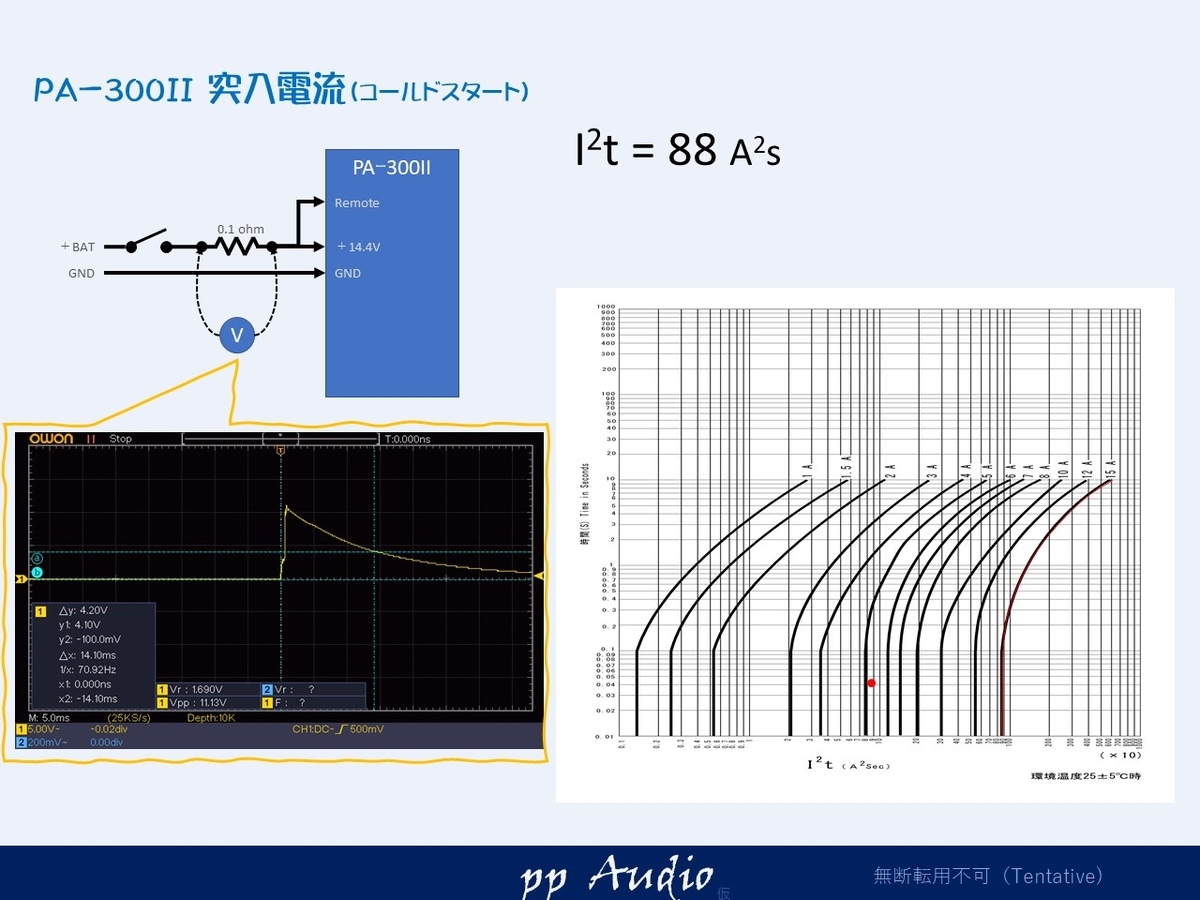

続いてコールドスタート。

アンプの内部回路を放電させ、車載した時を想定しています。

内部のコンデンサチャージ分の電流が一気に流れますが、コイルのフィルタが装着されているので、突入はある程度、抑えられます。

f:id:MatsubaraHarry:20210728172247j:plain

それでも瞬間100Aを計測しています。

突入の電流のマージンは、熱量のジュール計算で確認することができます。



短い時間の条件で、電流x電流x時間が、一定になります。

管ヒューズは、0.1秒以内であれば、一定になることが、グラフから読み取れます。

15Aのヒューズは、900 A^2 tで

突入は、放電電流の為、ピークの電流が38%になる時間を求めします。

約88  A^2t

となり、10倍のマージンがあることになり、安心して使えることがわかります。



最後に

あくまでもPA-300IIの整備録ですが、なにか、ヒントになるポイントがありましたでしょうか。最後まで、閲覧ありがとうございます。

やっぱり、PA-300II と言いたいアンプです。

もし、運良く巡り合わせることができましたら、ぜひ、一度、聞いてみてはいかがでしょうか。
