そのサイズに圧倒されるJBL GTO755.6 II がながれつきました。さて、どんな素顔をみせてくれるのでしょうか。
状態を確認しながら、メンテナンスしてみたいと思います。
はじめに
最初に目につくのはその圧倒されるサイズです。長さが５０cmm 幅３０ｃｍの巨大なボディは、圧巻です。
機能
6チャンネルのアンプで、ハイパス、ローパスの機能を有しています。
フロントとリアは、６０Wですが、サブ用は１０７Wを誇ります。
- 6-channel アンプ
- 60 watts RMS x 4 + 107 watts RMS x 2 at 4 ohms
(80 watts RMS x 4 + 150 watts RMS x 2 at 2 ohms) - 160 watts RMS x 2 + 300 watts RMS x 1 in bridged mode
(4-ohm stable in bridged mode) - variable high- and low-pass filters on channels 1-4
low-pass only on sub channels (32-320 Hz, 12 dB per octave)

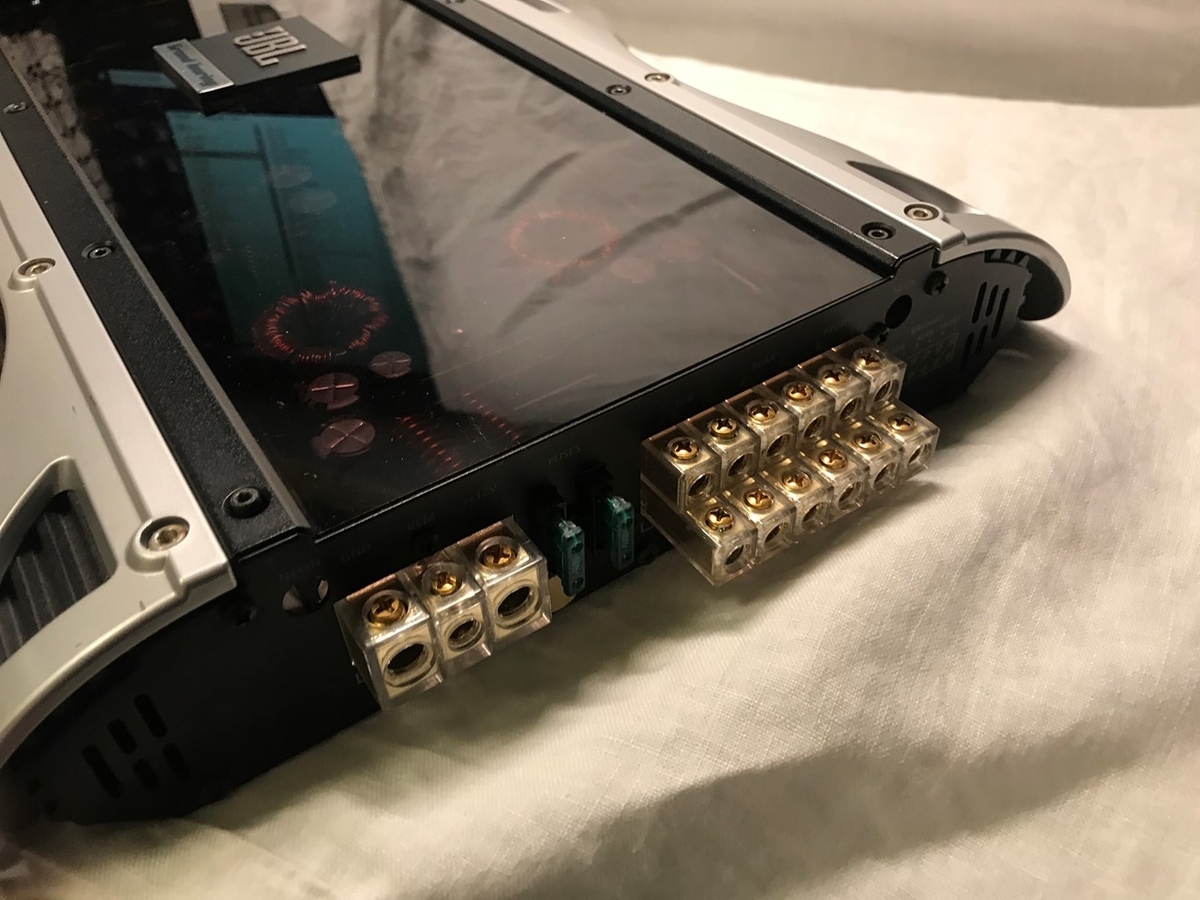

接続のコネクタも圧巻です。

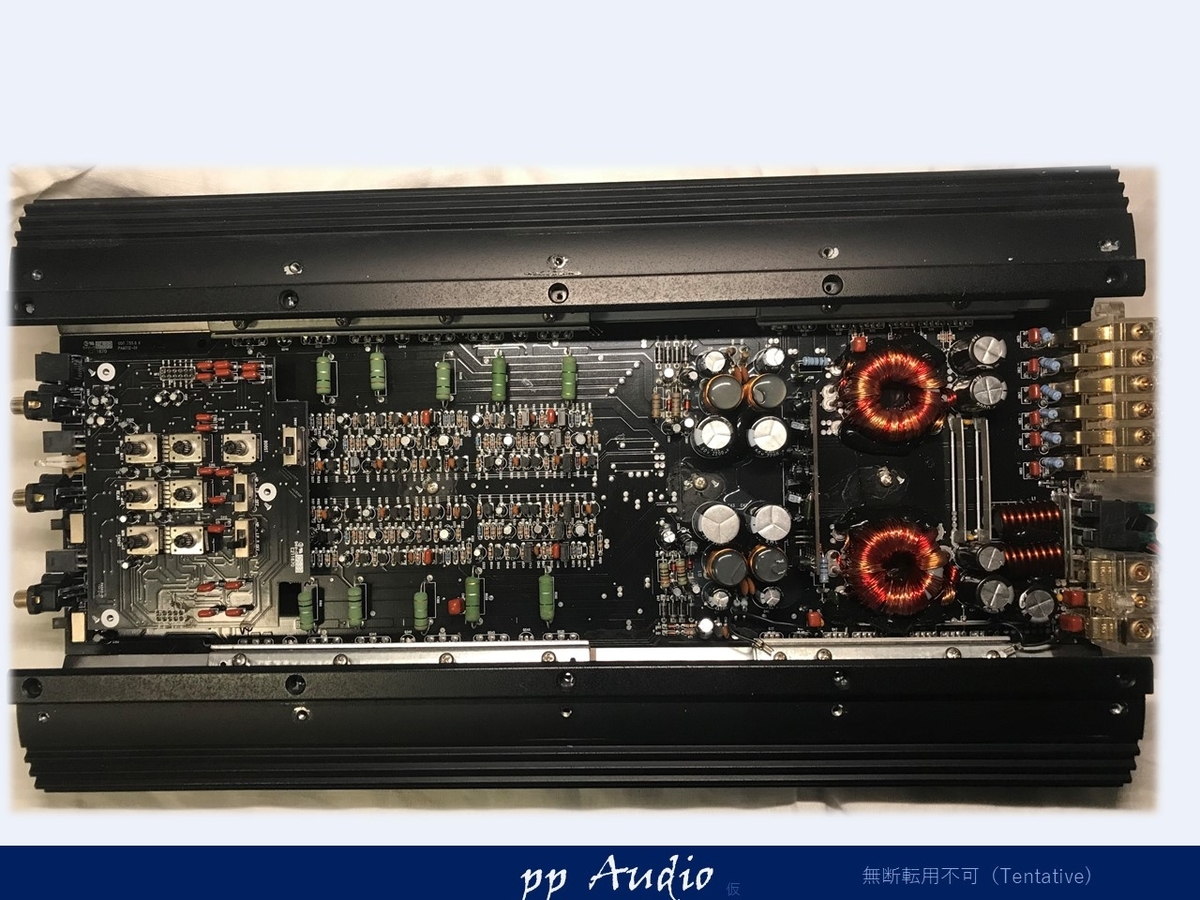

基板構成
基板は一枚で大きく、右側が電源、左側がアンプ部になります。

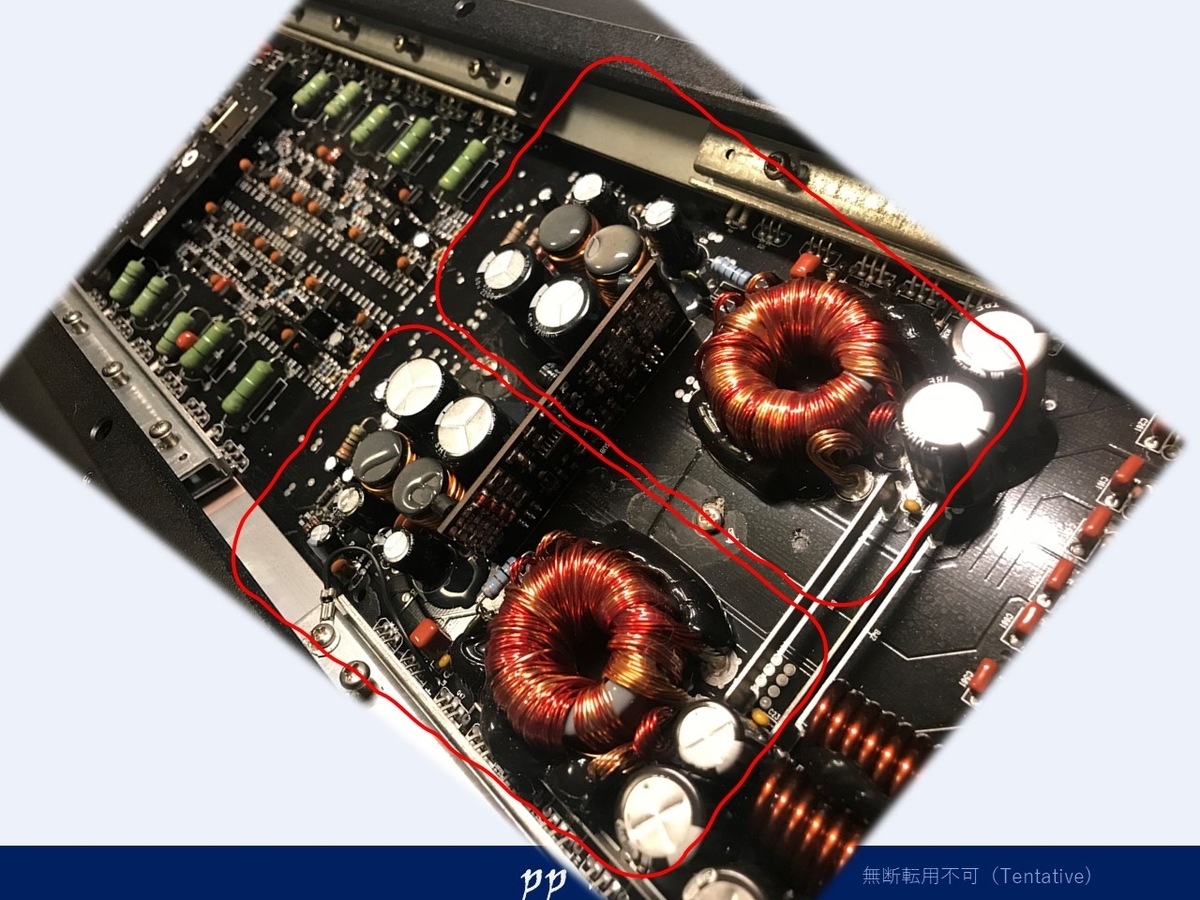

そして、電源は、大容量を誇るだけあり、二系統あります。
上側は、フロントとリア、下側がサブになります。
微妙に電圧がことなります。
動作確認
動作確認したところ、出力が安定しませんでした。よく見ると、フィルタの切り替えスイッチがありました。その接点不良により、出力が安定しないことがわかりました。
接点洗浄スプレーで数回汚れを流すと、正しく動作するようになりました。
（接点復活剤は、残留しますので、綿棒等で薄く塗布できる箇所のみ使用します。）

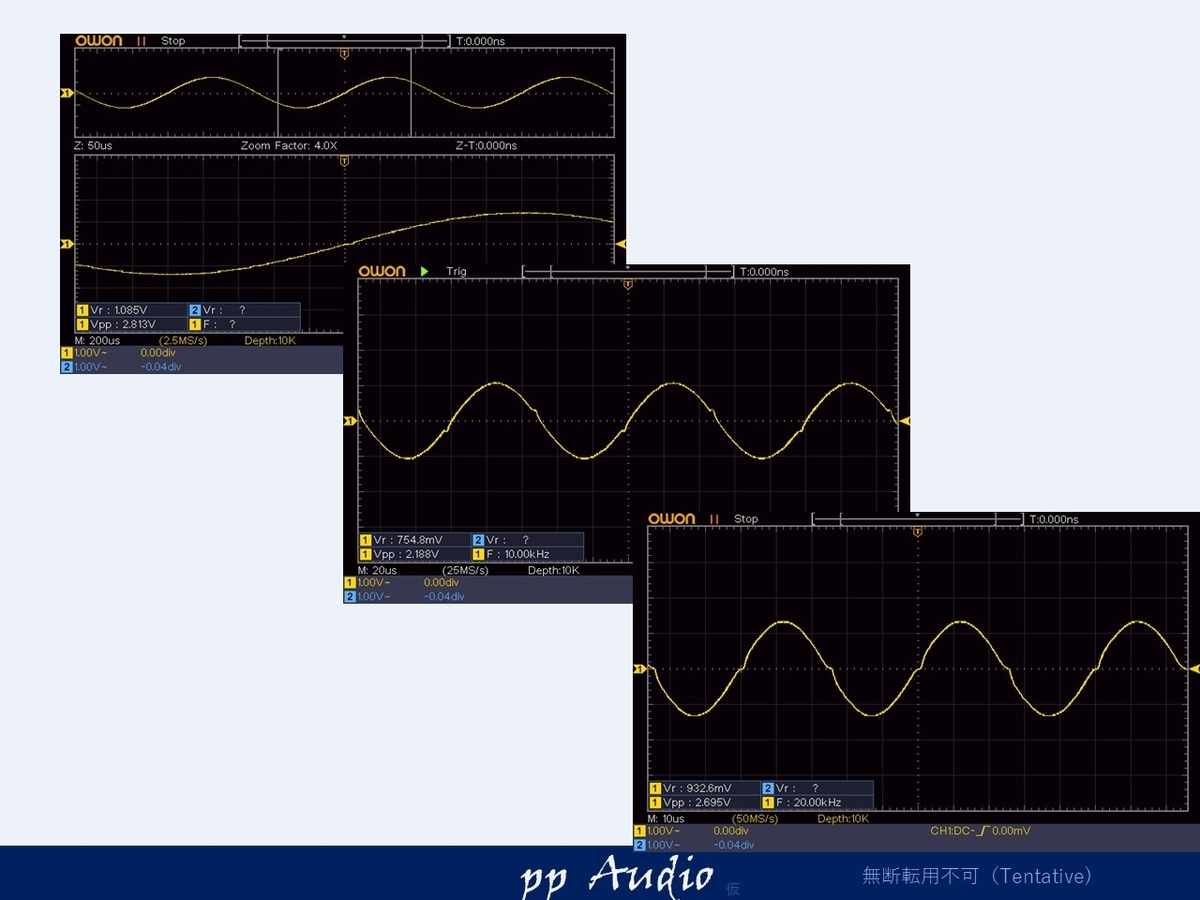

波形確認
かんたんに波形を確認してみました。
１ｋ、１０ｋ、そして２０ｋをそくていすると
僅かなスイッチング歪が確認できました。

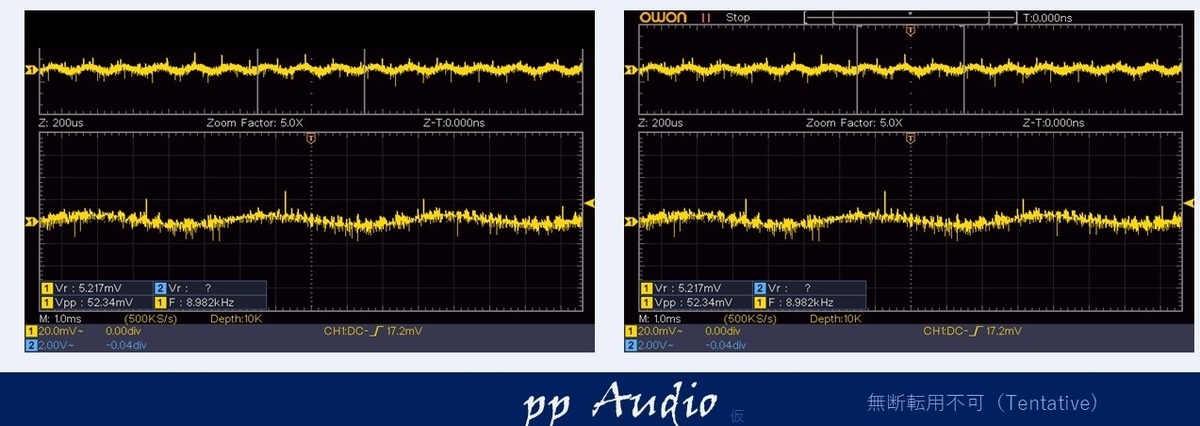

微小信号
微小信号は良好で、多機能のアンプでありながら、低ノイズであることがわかりました。
高調波カスタムで改善を予定しています。

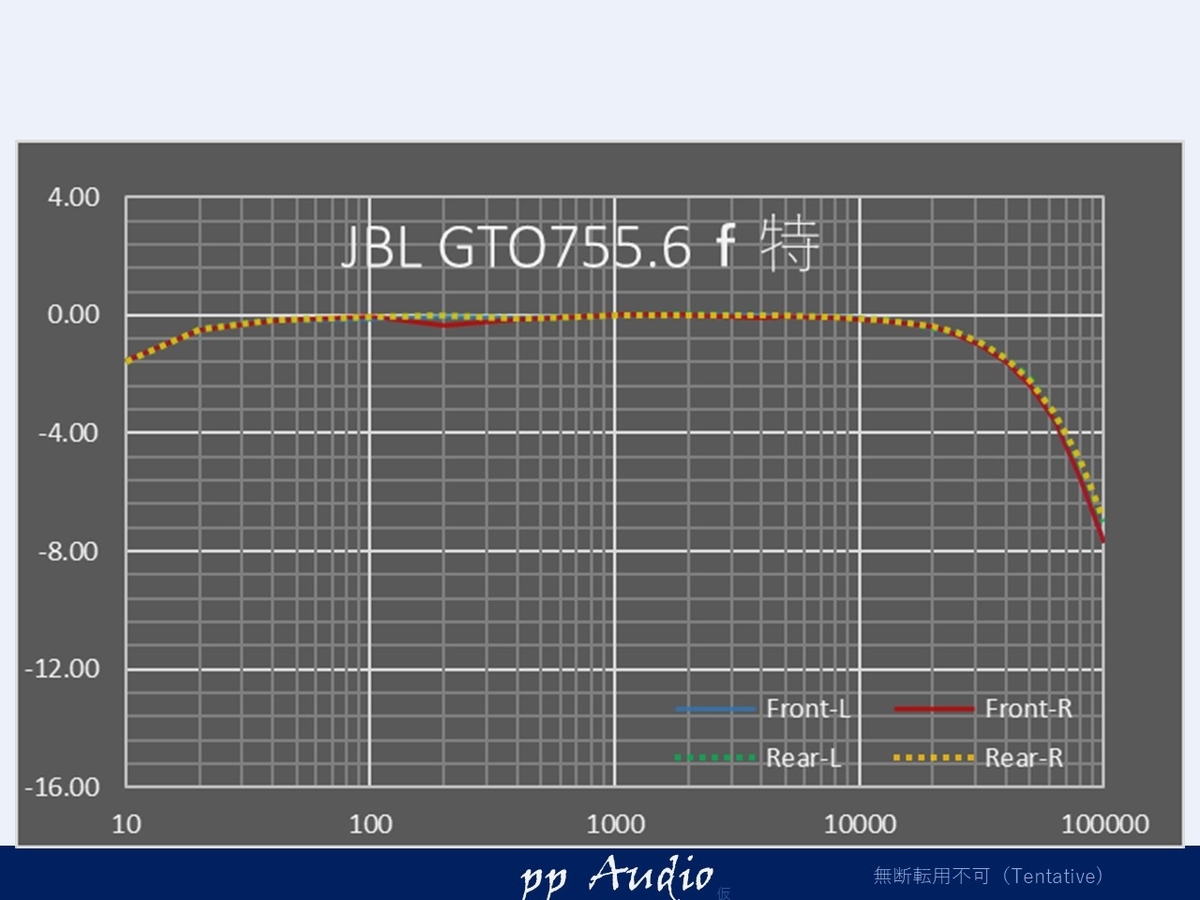

周波数特性
周波数特性は、どうでしょうか。
とても良好です。さすがに100kHzでは約-8dBですが、ワイドレンジである実力派アンプである個がわかりました。
つづく
基本動作は、問題なさそうですので、カスタム・メンテナンスへ進みたいと思います。
- 電源の鳴きの抑制
トロイダルトランス付近より、発信音が聞こえます。
トランスを手で触ったりすると、周波数が変化したり消えたりします。
電解コンデンサや、高調波対策で、改善できると思います - 電源の長寿命化
高負荷コンデンサのグレードアップ - 高調波対策
電源の状態によりますが、高調波対策を検討してみたいと思います。 - OpAmpの電源強化
OpAmpの電源を確認の上、パスコンを追加予定しています。
基板の取り外しが厄介になりそうですが、さてうまく対策できるでしょうか
次回もどうぞお楽しみに。
