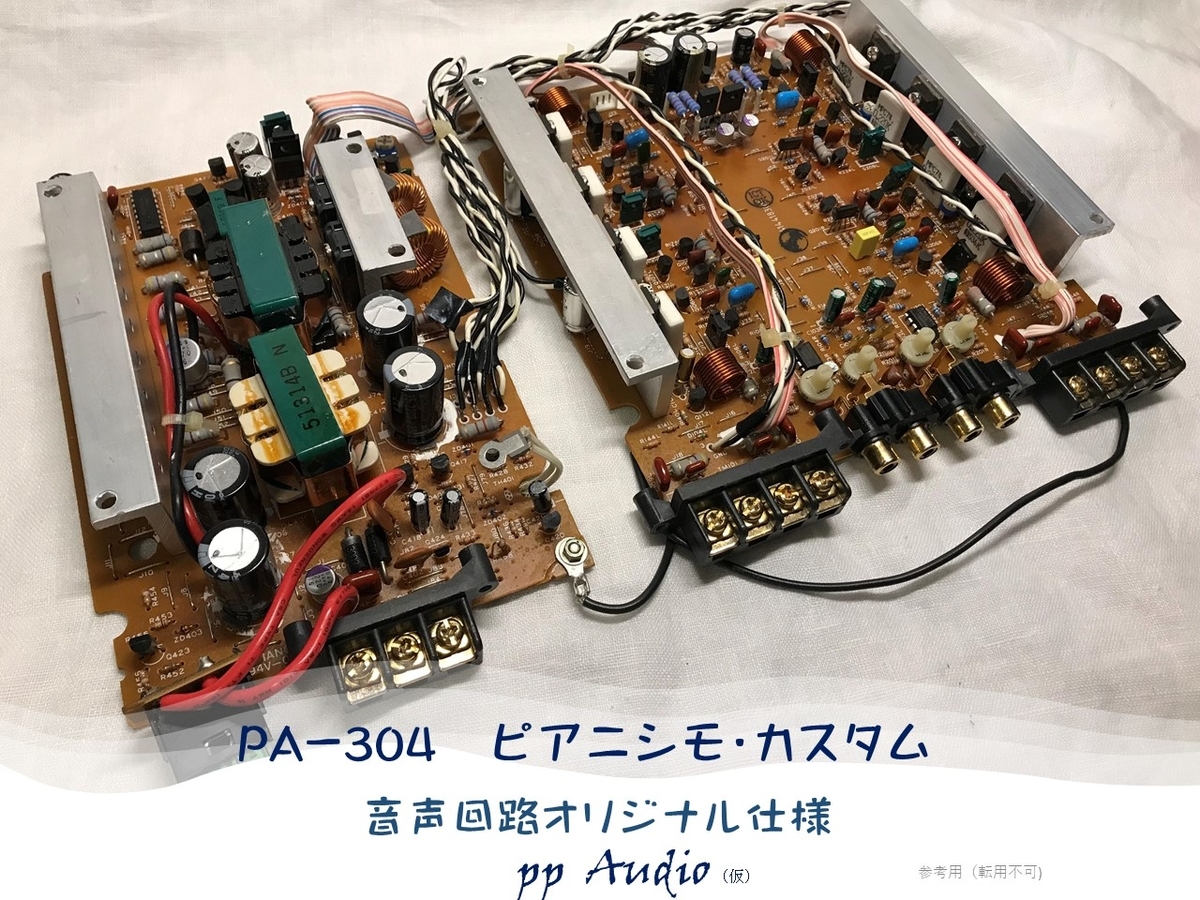

一つのチャネルから音が出ない問題を解決し、基本メンテナンスを施したPA-304。
いよいよピアニシモカスタマイズに進みます。
今回は、オリジナリティを重視し、音声回路は、そのままでカスタム・メンテナンスしてみたいと思います。
おさらい
音の出ないチャネルは、電力供給用のケーブルが切れてしまったため、逆電流が流れ、いろんな回路にダメージを受けてしまい、多くの部品を交換する事態となりましたが、無事に復旧。基本メンテナンスもスムーズに進み、無事完了。
ナカミチ PA-304 カスタム・メンテナンス ('21 9) 整備録① - pp audio blog
ピアニシモカスタマイズ（高調波対策）
基本メンテナンスでも、オリジナルよりよい性能が得られましたが、いつもの様に、高調波をもっと積極的に抑えてみたいと思います。
等を中心に実施します。

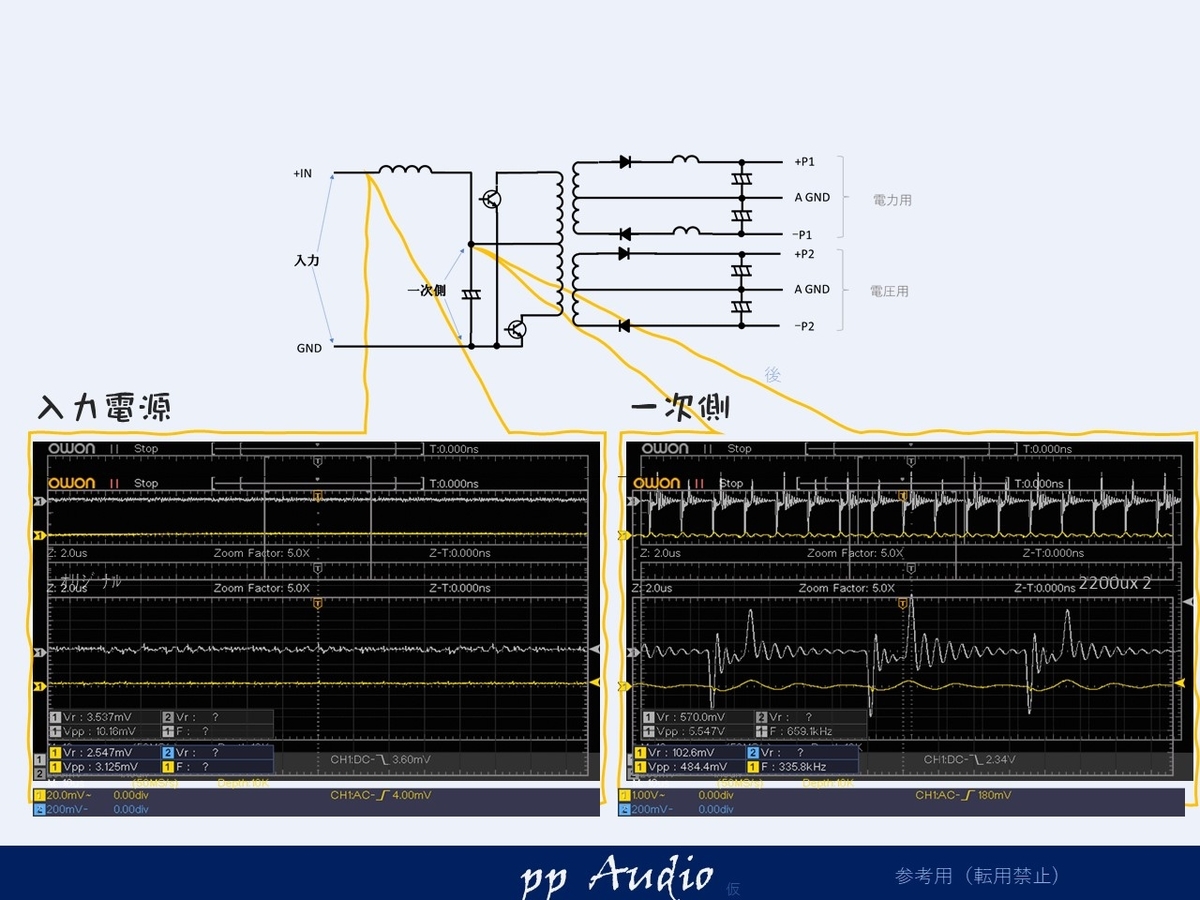

一次側
一次側のスパイクは５V程度どうしても生じますが
１／１０の0.5V程度に抑え込みが出来ました。

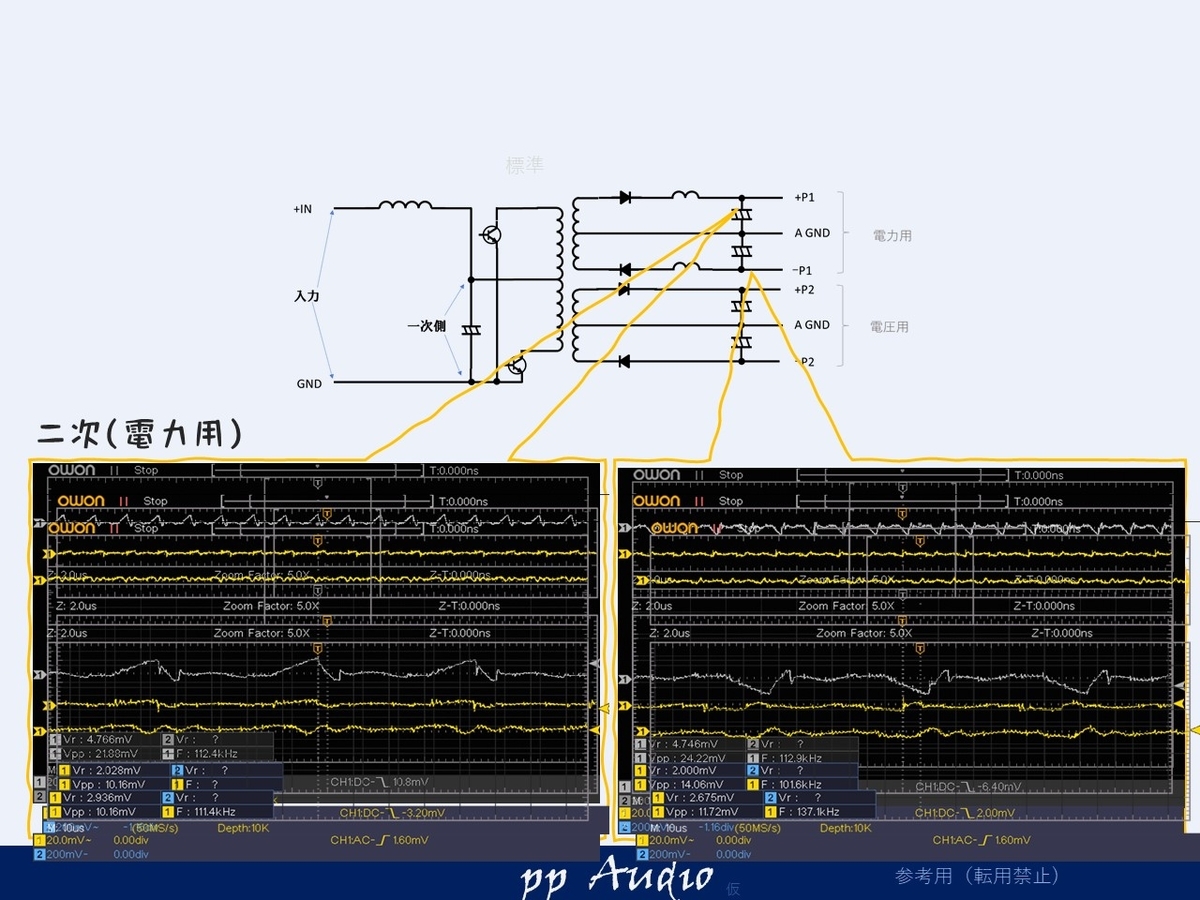

二次側（電力）
チョークコイルと適正な電解コンデンサの容量で既に20mV以下になっていますが
高調波を抑制して、なだらかに仕上げます。

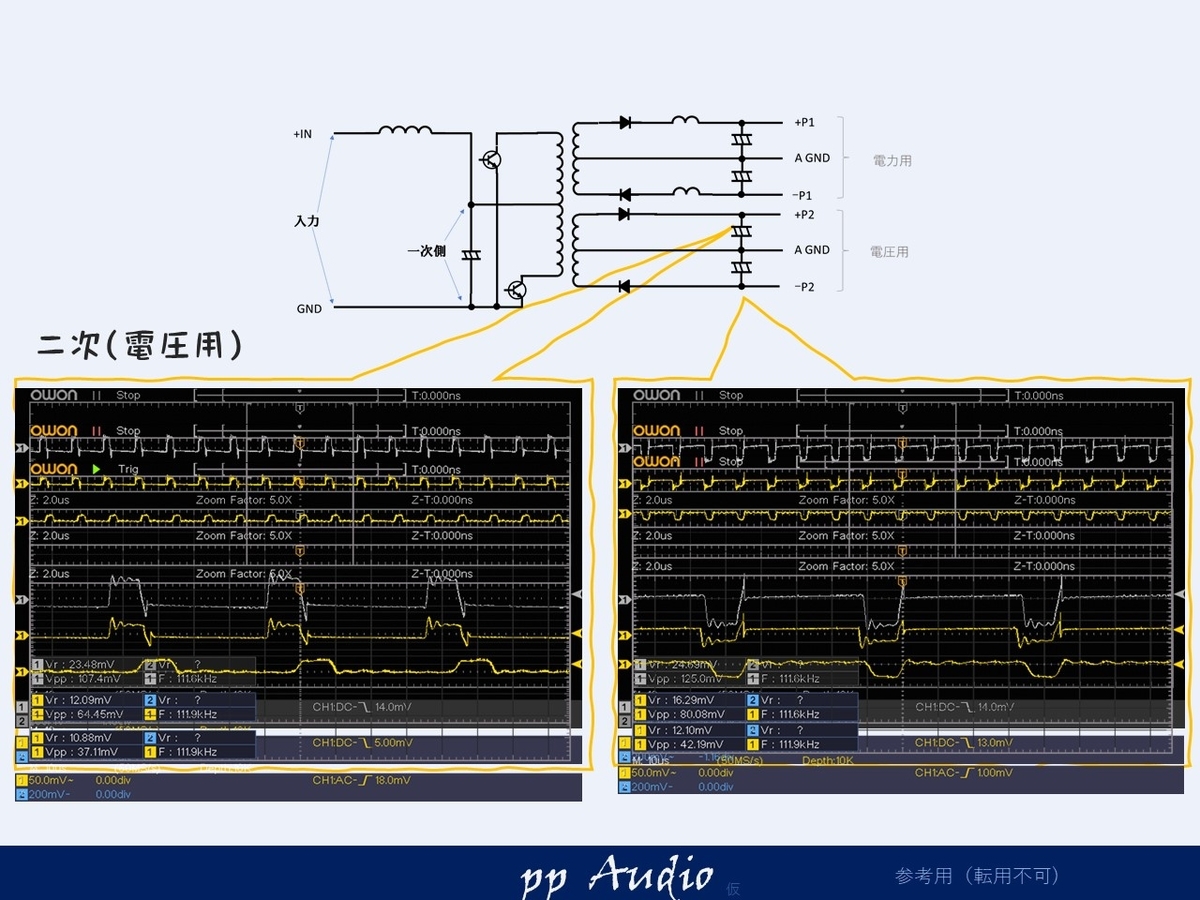

二次側（電圧）
さらに、厳選したチップセラコンで、台形波形に押さえることが出来ました。

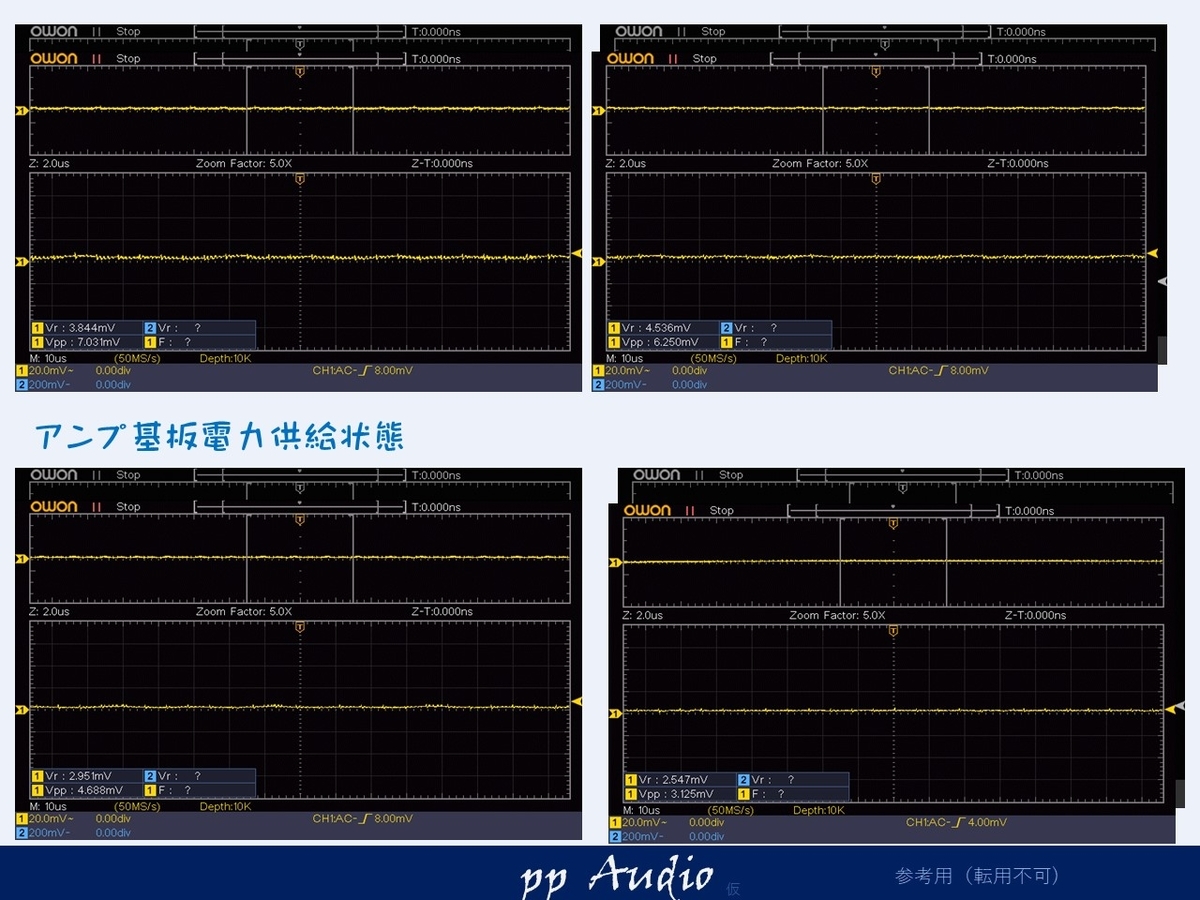

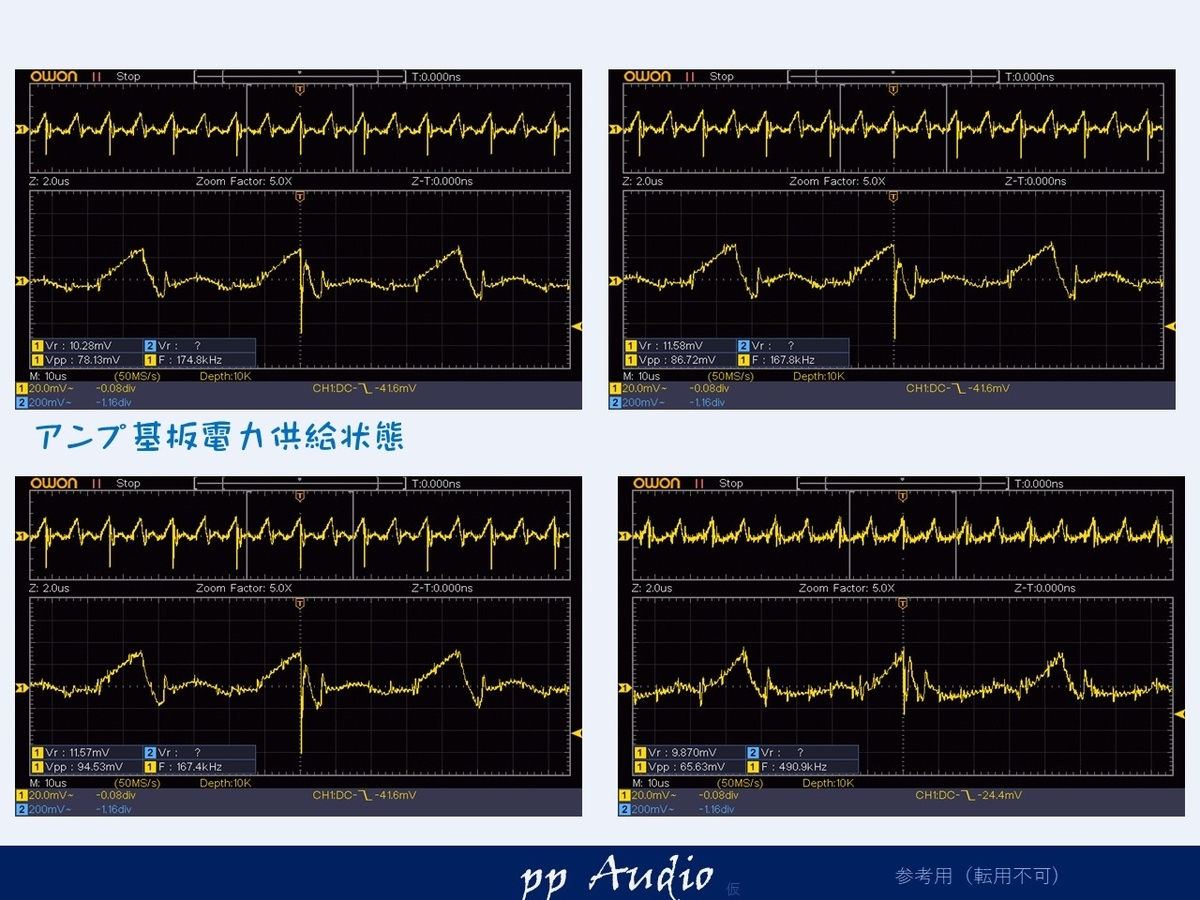

アンプ基板の電力波形
アンプ基板へケーブルで電力が供給されていますが、アンプ基板に平滑のコンデンサが装着されていません。
アンプの出力段へ印加されている電圧は、
少しみだれていましたが、工夫して、追加のコンデンサで
きちんと抑え込むことが出来ています。
この実情を把握して、対策されている方を、他で見たことがありません。
最終確認（出力確認）
最後に、これまでのカスタマイズの確からしさ、妥当性を見るために、出力状態を確認します。

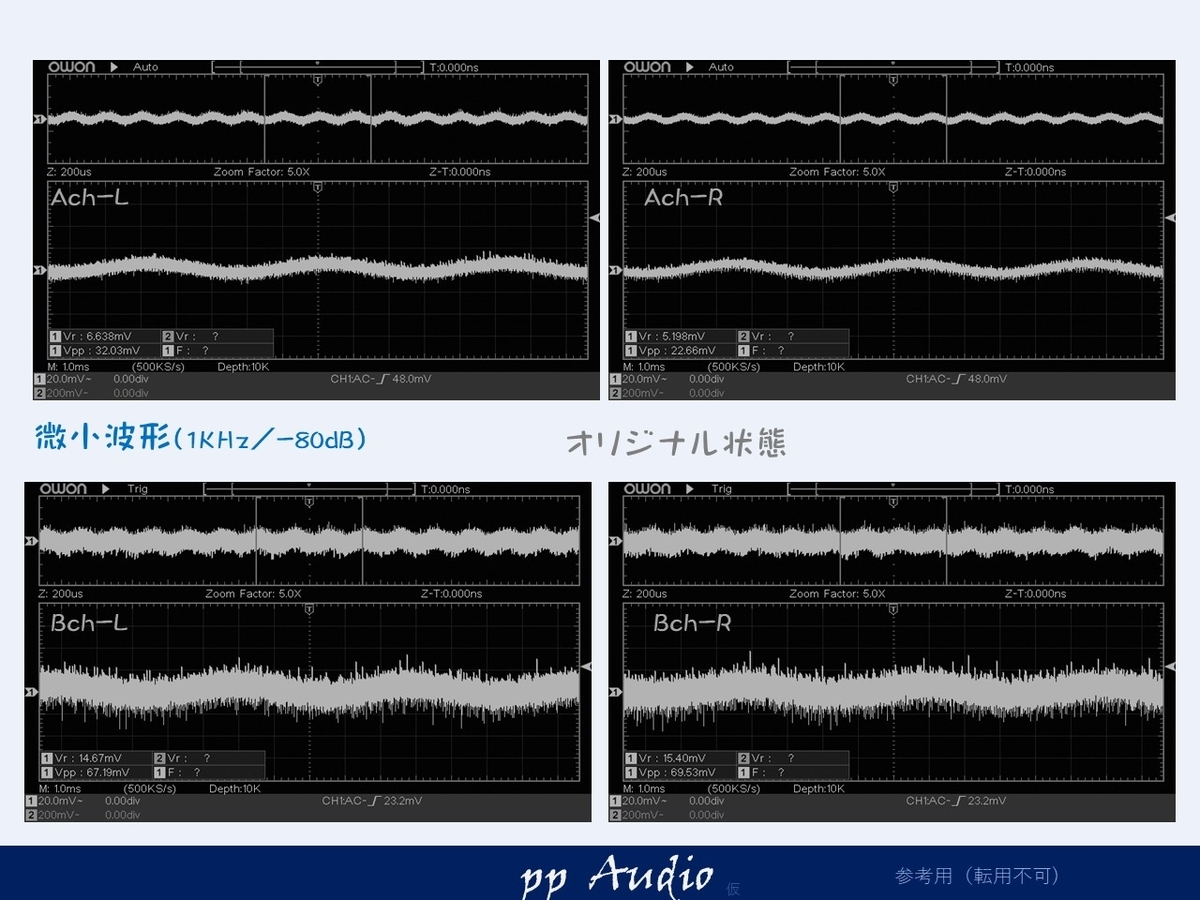

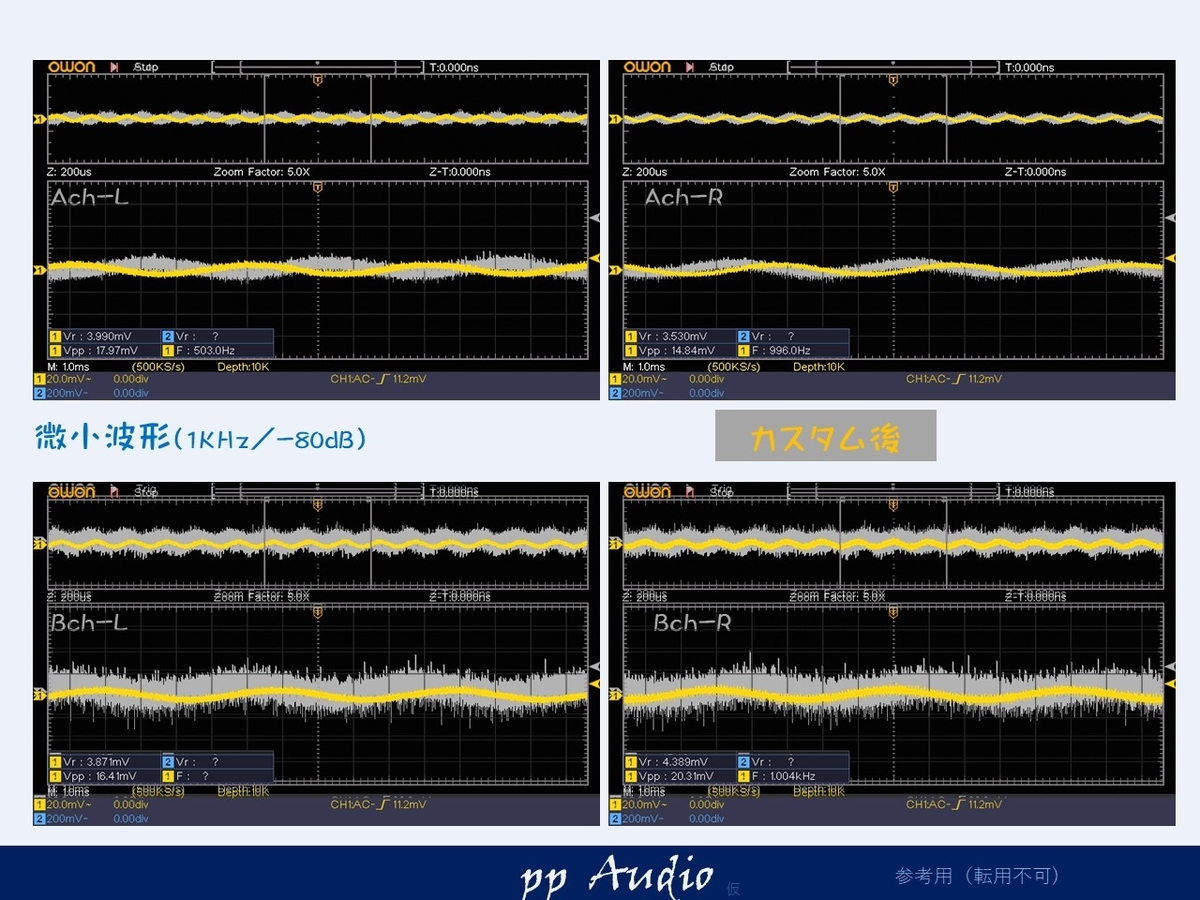

微小信号（－８０ｄB)
小さな信号の出力波形は、どうしても、ノイズで埋もれてしまいがちです。
徹底した高調波対策にて
見違えるように高調波を抑制することができました。

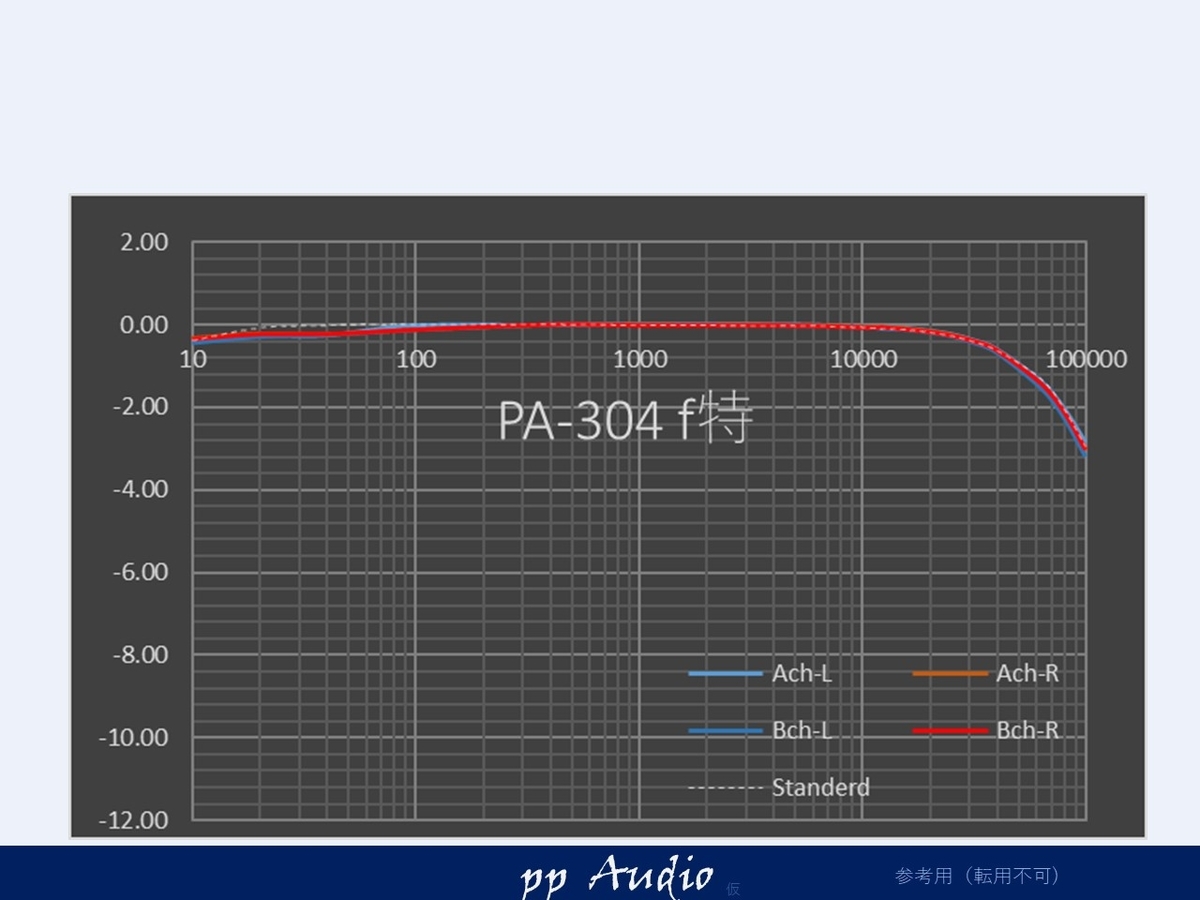

周波数特性
最後に周波数特性を確認します。
カップリングやOpAmpはそのままですので、オリジナルの特性を継承しています。
とても良い特性です。
まとめ
PA-304は、高密度ゆえ、各部に負担がかかりやすいです。
これまでの経験を元に、末永く使えるように、かつ、ノイズを極限まで抑えたアンプに仕上げることができました。
こんな一台に巡り会えたなら、ぜひ、音楽の共演者として、迎え入れてはいかがでしょうか。
＊＊＊
いかがでしたでしょうか。オリジナル性を重視した、ピアニシモ仕様、とても魅力的ではないでしょうか。一度聞いてみたいと思われたなら嬉しいです。
もし、同じ様にカスタムをしてみたいと思われたらプロフィールのメアドまでご連絡お願いします。
