Fujitsu TEN α5000M の２台目のカスタム・メンテナンスです。
このアンプも、チューニングされており、その効果を確認しつつ、ピアニシモ仕様にカスタマイズしてみたいと思います。
おさらい
1台目のα5000Mは、オーディオ用電解コンデンサ、muses8920のOpAmp、ゲイン用のボリュームの交換を施されていました。残念ながらボリューム交換で、GND切断という副作用があることがわかりました。
２台目の本アンプは、ボリュームは、オリジナル、OpAmpがすべて交換されています。

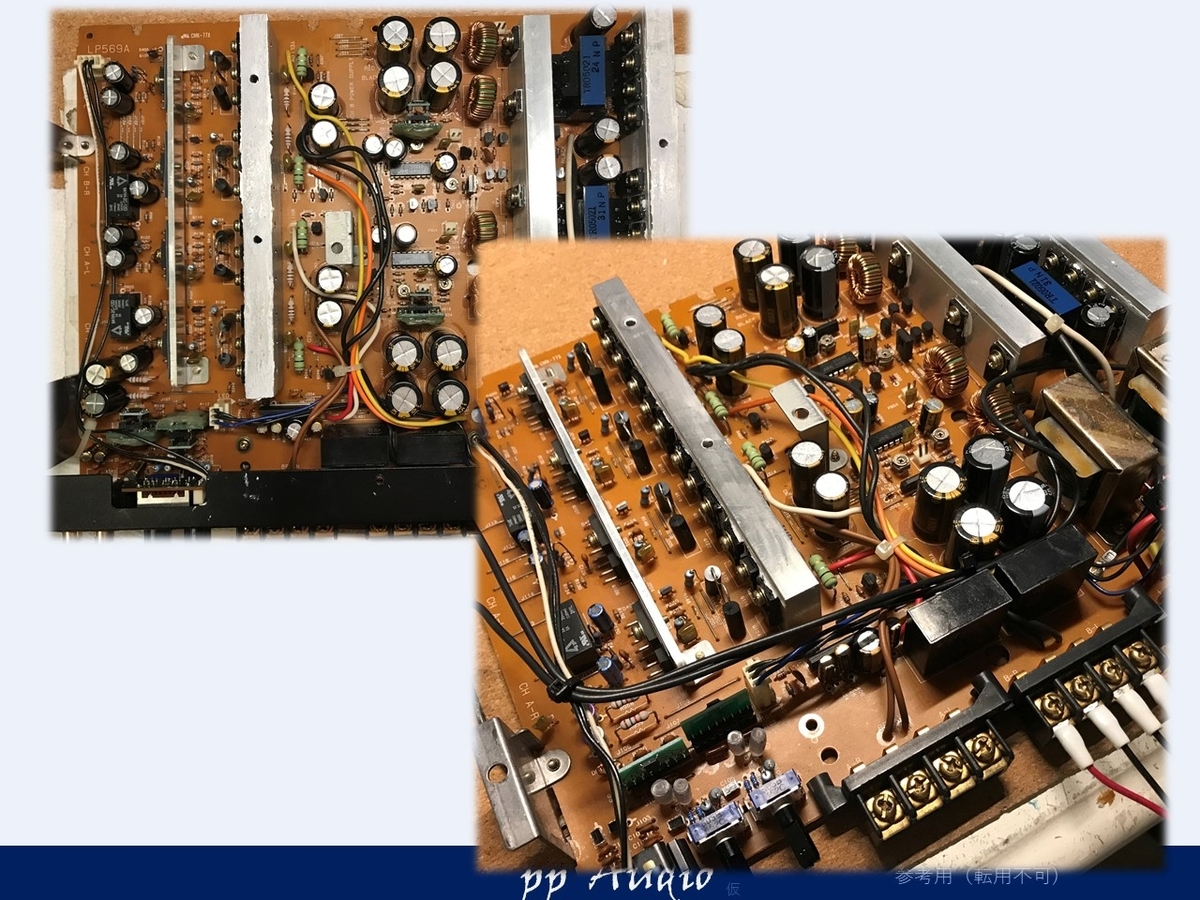

基板状態
その他、同じ様に、部品が交換されているようです。
コンデンサは、オーディオ用のKWを多様していることがわかります。
OpAmpには、OPA2211が採用されていました。
抵抗も、オーディオ用の抵抗に交換されています。
ハンダ面
ハンダ面は、セラコンやフィルムコンの追加がみられます。
よくみると、
カップリングの超高域補正のチップフィルムが追加されています。
これは、電解コンデンサをカップリングに使う場合に合理的な方法ですね。
ナカミチのアンプは、標準でこの方法を用いています。
電源状態
前回と同様、スイッチング電源のノイズを確認してみました。

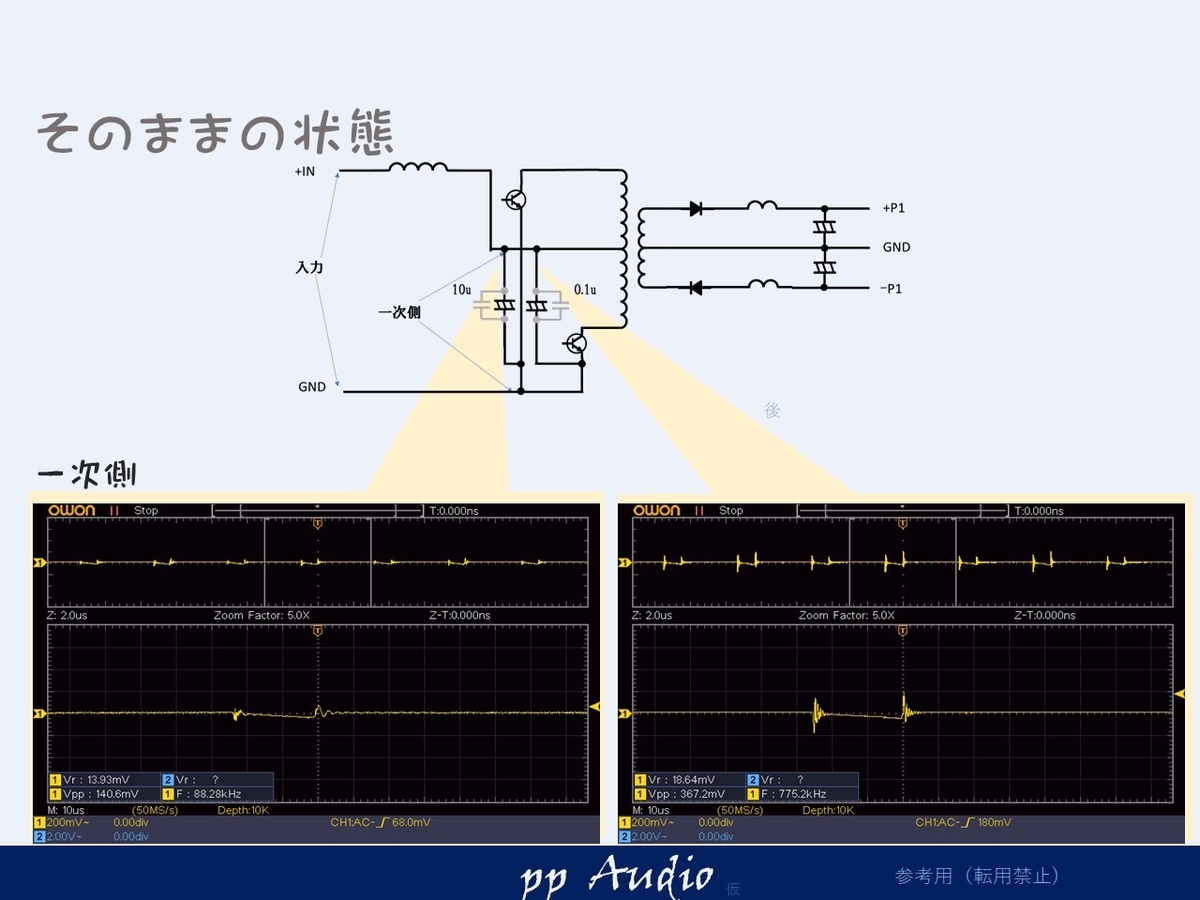

一次側
このアンプも0.1uと10uのあわせ技を用いていました。
やはり、10uFの方が良好です。両方10uFの方がよさそうですね。
このような状況は、測定するとすぐ分かり、ベストな状態に持ってゆくことが可能。
ヒヤリングでは、難しいです。

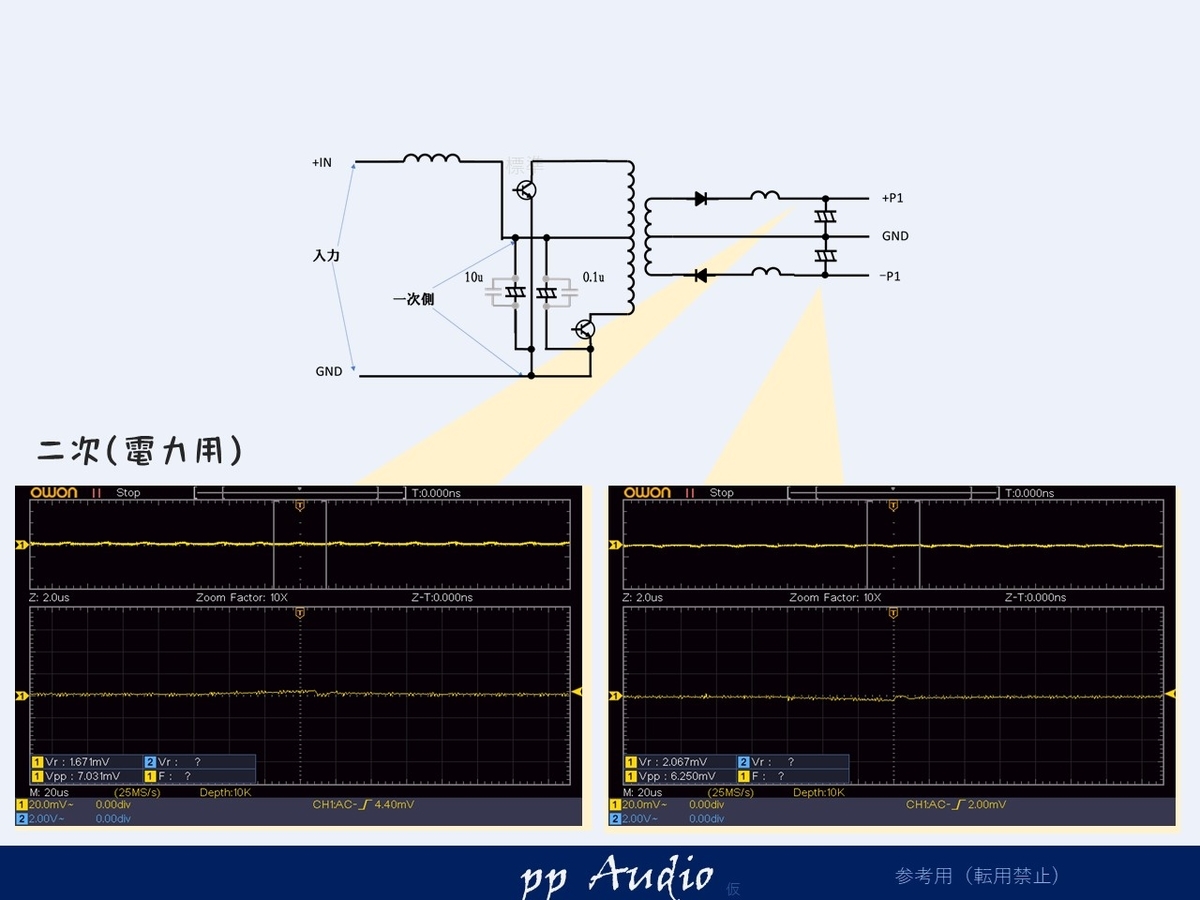

二次側
良好な状態ですね。
メンテナンス

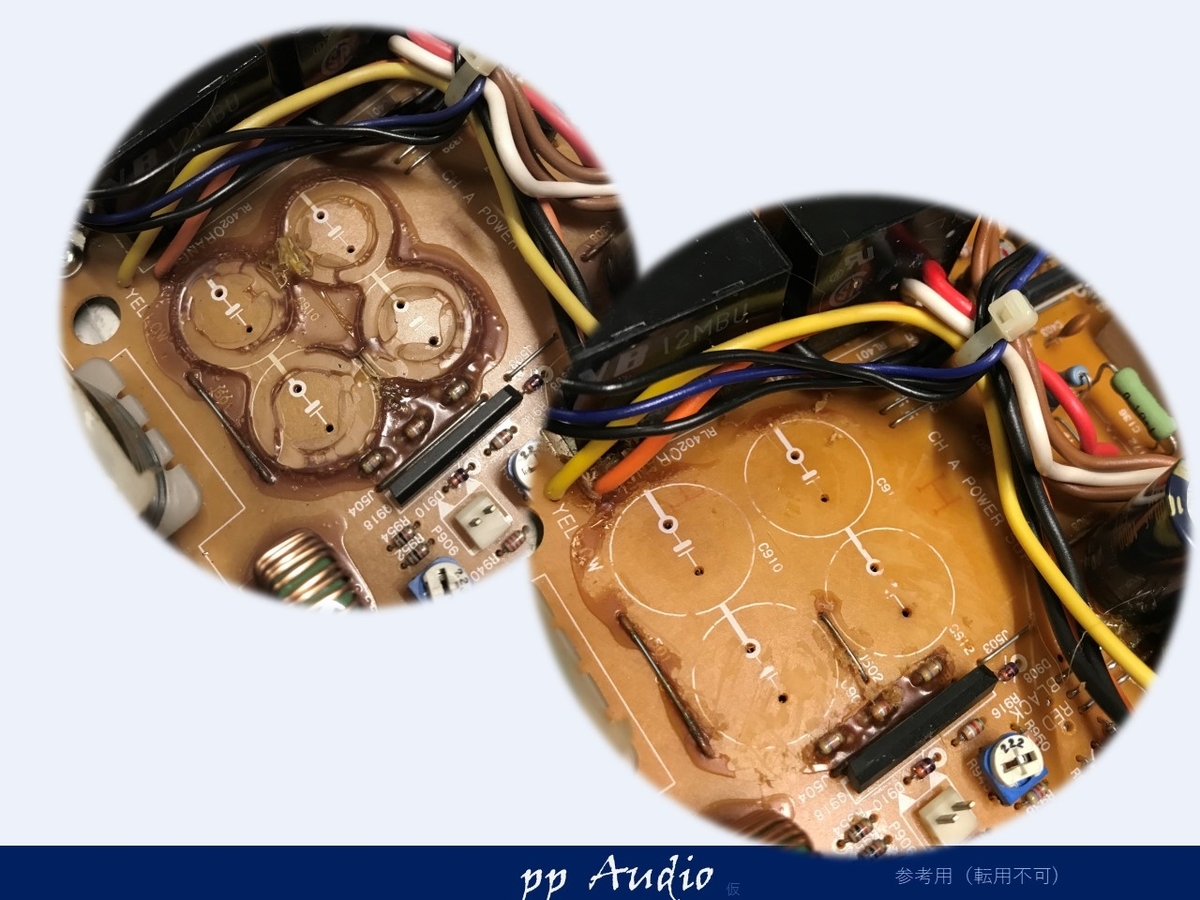

電力用電解コンデンサ
コンデンサを取り外した際に、振動対策の接着剤がのこっていました。
基板を傷つけないように、きれいにしてから、取り付けます。
OpAmp
OpAmpは、SOPのOPA2211を採用していました。
低歪でよいOpAmpですね。
もともと、一列タイプ（SIP)のOpAmpですが、
に変換しています。部品が、大きくなり振動に不利ですので、今回は
SIP->SOP
スッキリしました。
OpAmpには、バイポーラ入力タイプのmusesの8820を採用してみました。
電源電圧も不安定になっていたツェナーダイオードも１Wタイプに変更し、安定化ができ、きっちりツェナー電圧が、供給されることを確認しています。
カップリング
カップリングには、高分子のフィルムコンデンサを採用しています。
これにより、低域から高域までスッキリ伝送できます。

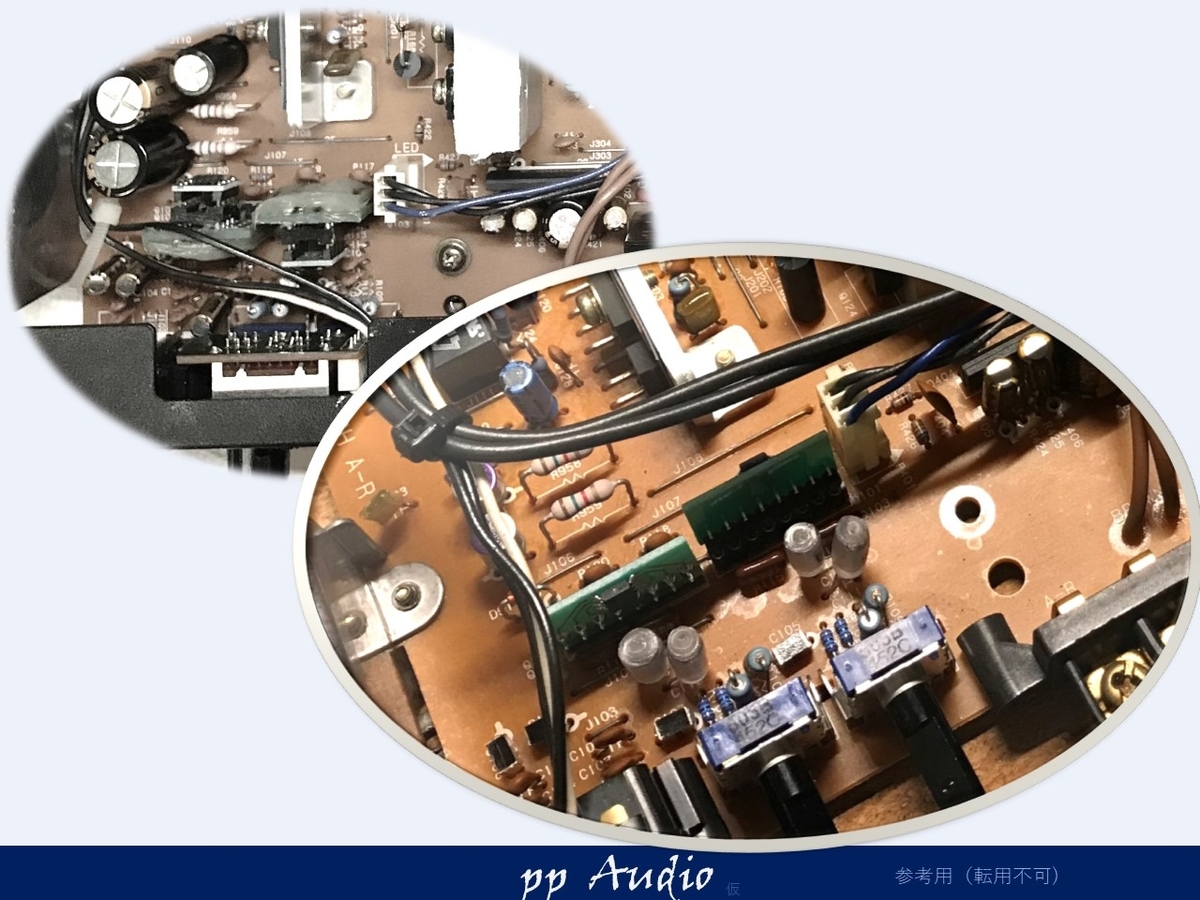

その他に
- ゲイン調整抵抗：
”進”の金属皮膜抵抗を採用。
カーボン抵抗５％：1/8W → 金皮 1%：1/4W
チャネル間のギャングエラーを低減 - 入力ノイズフィルタコン
セラミックを、スチロールコンデンサに交換。
圧電ノイズ低減、精度向上になります。
仕上がり状態
その他、プリアンプ回路に装着されていた、大きめの電解コンデンサを通常の容量にもとに戻しています。
電源の制御用も、オリジナルに近いものに修繕しました。
出力確認
きちんとメンテナンス及びカスタマイズができているか、出力状態を確認します。

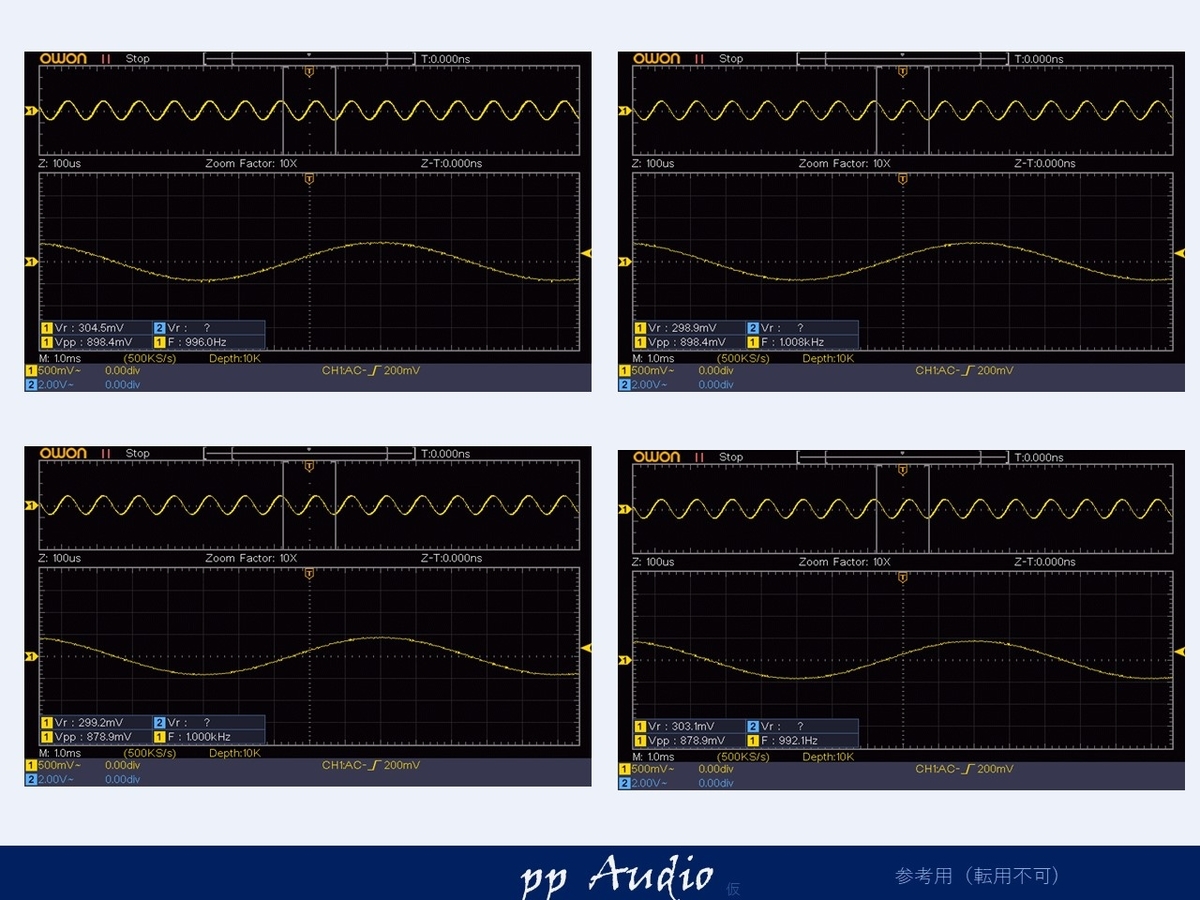

出力波形
出力状態は
前回標準で見られた、高調波もなく、良好です。

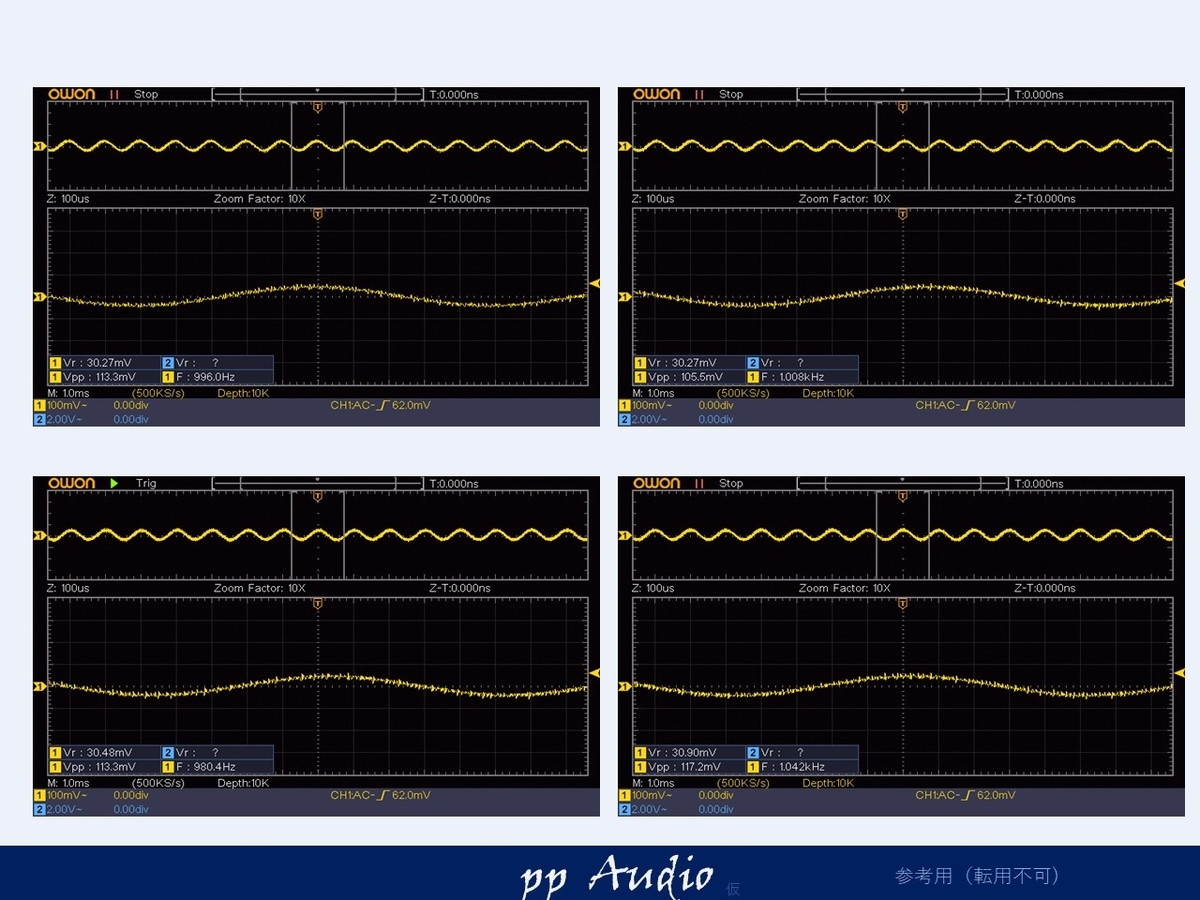

微小信号
念の為、もう少し微小信号（-60dB）を確認してみます
ノイズがわずかに確認できる程度で、とても良好に仕上がっています。

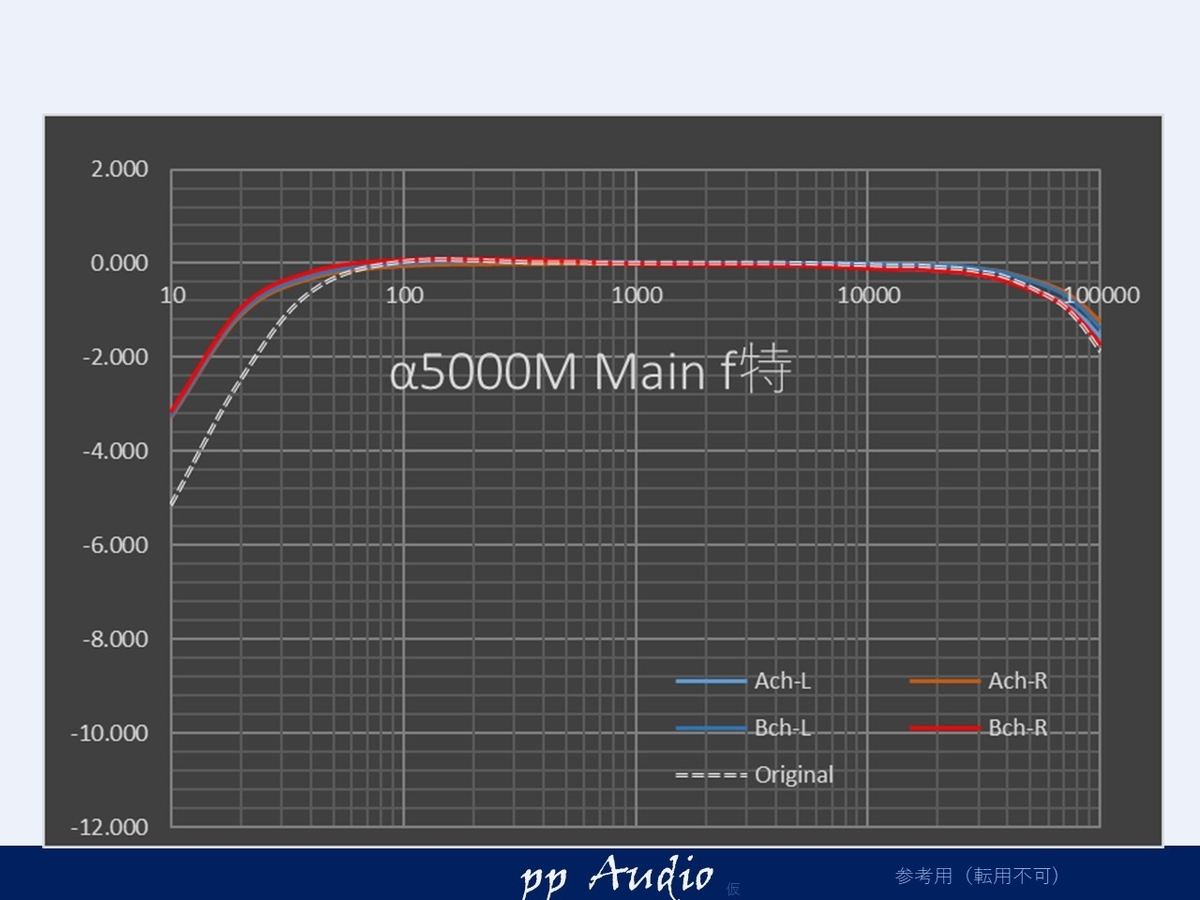

周波数特性
20Hz～50kHzオーバまで-1dBの優れた特性であることが確認できました。
まとめ
今回は、２台α5000Mのメンテナンスを行うことができ、比較しながら、理想状態に仕上げることができました。
高調波対策は、当方の方式が合理的であることも測定で明確にできたと思います。
OpAmpの電源が不安定なのは、ツェナーダイオードの容量不足によるもので、経年変化も影響していると思います。
OpAmpの電源電圧を確認するのは、とても重要で有ることを、再度認識することができたと思います。
