オーディオと電源回路 ピアニシモを聞くために

Fujitsu TEN α5000M ② 修理・カスタマイズ

Ach/Bch 独立した電源を搭載した富士通 TENのα5000M。いろいろ解析、修理をへて、

やっと音声信号の部分のチエックに進めます。そして、カスタムが行えます。

さて、どのような仕様のカスタマイズになるでしょうか。

f:id:MatsubaraHarry:20210517150738j:plain

 おさらい

ゲイン用のボリュームを交換したことによりGNDが切れてしまったのを修正、電源のノイズをいつものピアニシモ仕様に対策しました。

今回は、出力波形を確認しつつ、音声信号へのカスタマイズを進めてみたいと思います。

OpAmp電源異常

前回記載が漏れてしまった、OpAmpの電源に問題がありました。

f:id:MatsubaraHarry:20210517164632j:plain

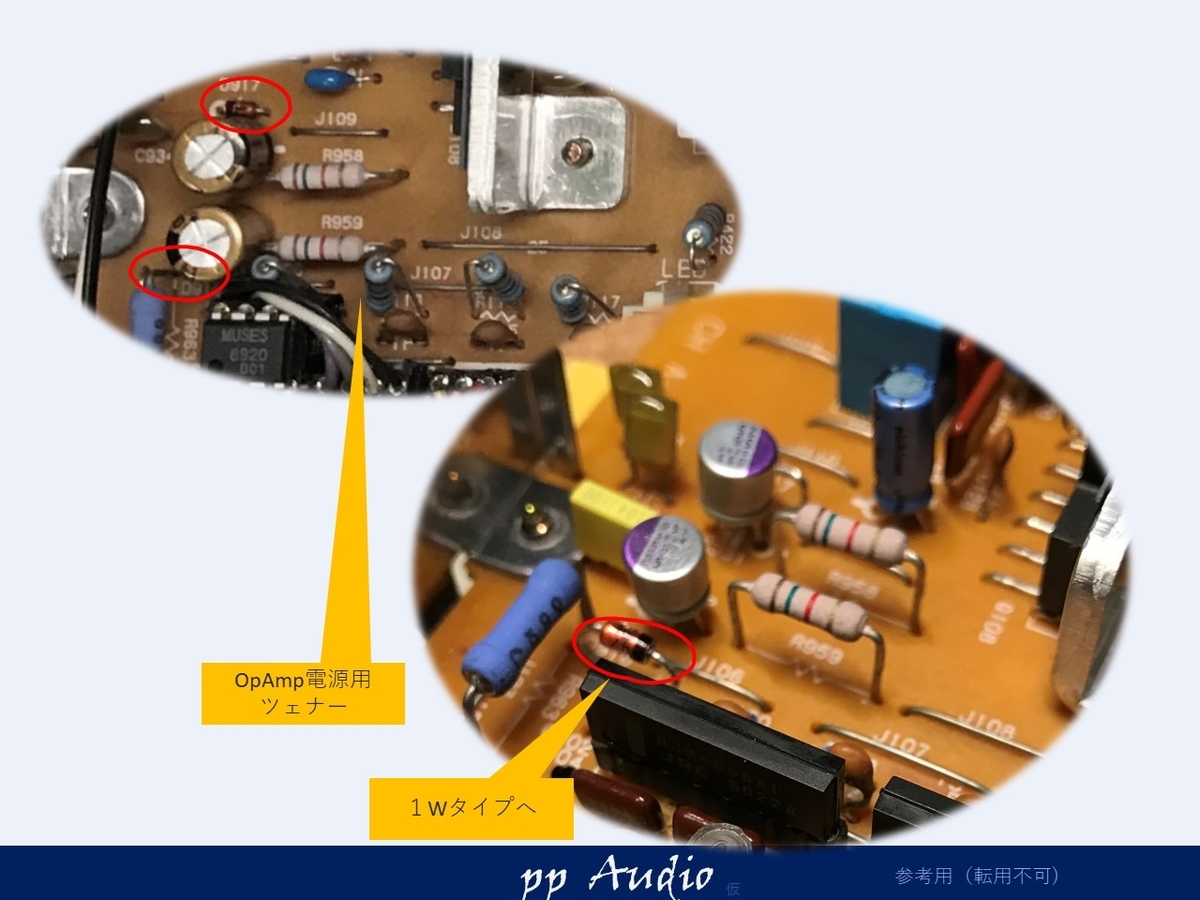

OpAmpの印加電圧が7Vと-3Vとアンバランスでした。調べた所、低電圧生成のツェナーダイオードが不良であることが判明。0.5Wタイプから1Wタイプへ容量もアップして、無事修繕完了です。



f:id:MatsubaraHarry:20210517151828j:plain

電源のコンデンサを高分子タイプに変更し、OpAmp直下にパスコンを追加して、スッキリです。

基板状態

これまでの基板の状態状態です。

f:id:MatsubaraHarry:20210517160546j:plain

無理な部品の装着を適切な状態に。





少し無理に装着されたコンデンサは、金属プレートに接触間近で、セロテープで絶縁(?)されていました。

f:id:MatsubaraHarry:20210517161326j:plain

少し小型のオーディオ様に交換し、スッキリ、これで安心です。

ハンダ面状態

セラミックや、フィルムコンデンサが取り付けられていましたが、各所に適合した、チップコンデンサを取り付けることで

f:id:MatsubaraHarry:20210517161747j:plain

半田面もとてもスッキリしました。標準装備にみえるのではないでしょうか。



出力波形確認

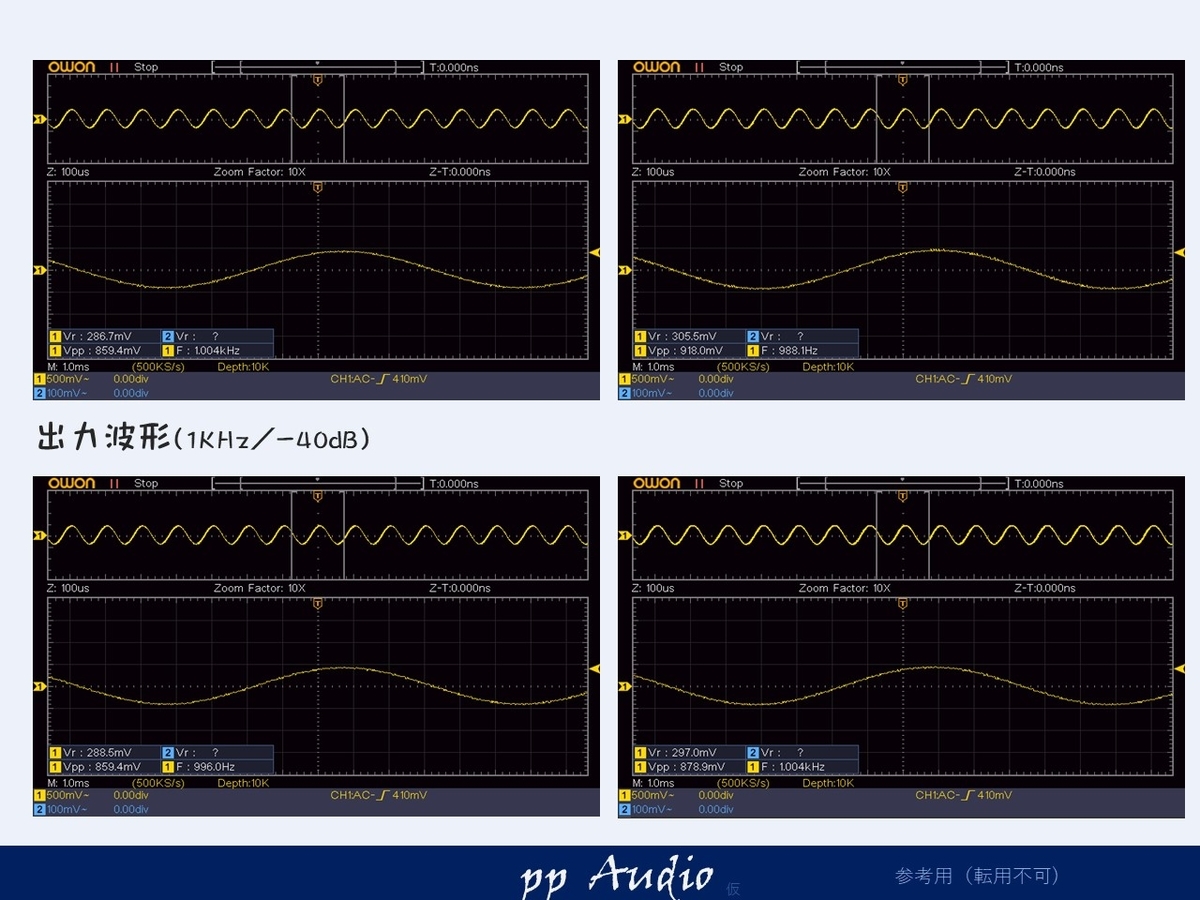

高調波等の対策を行ったので早速出力波形を確認してみます。

f:id:MatsubaraHarry:20210517153021j:plain

もともとの波形と比較してみると

f:id:MatsubaraHarry:20210517153041j:plain

一目瞭然ですね。スッキリしました。



周波数特性

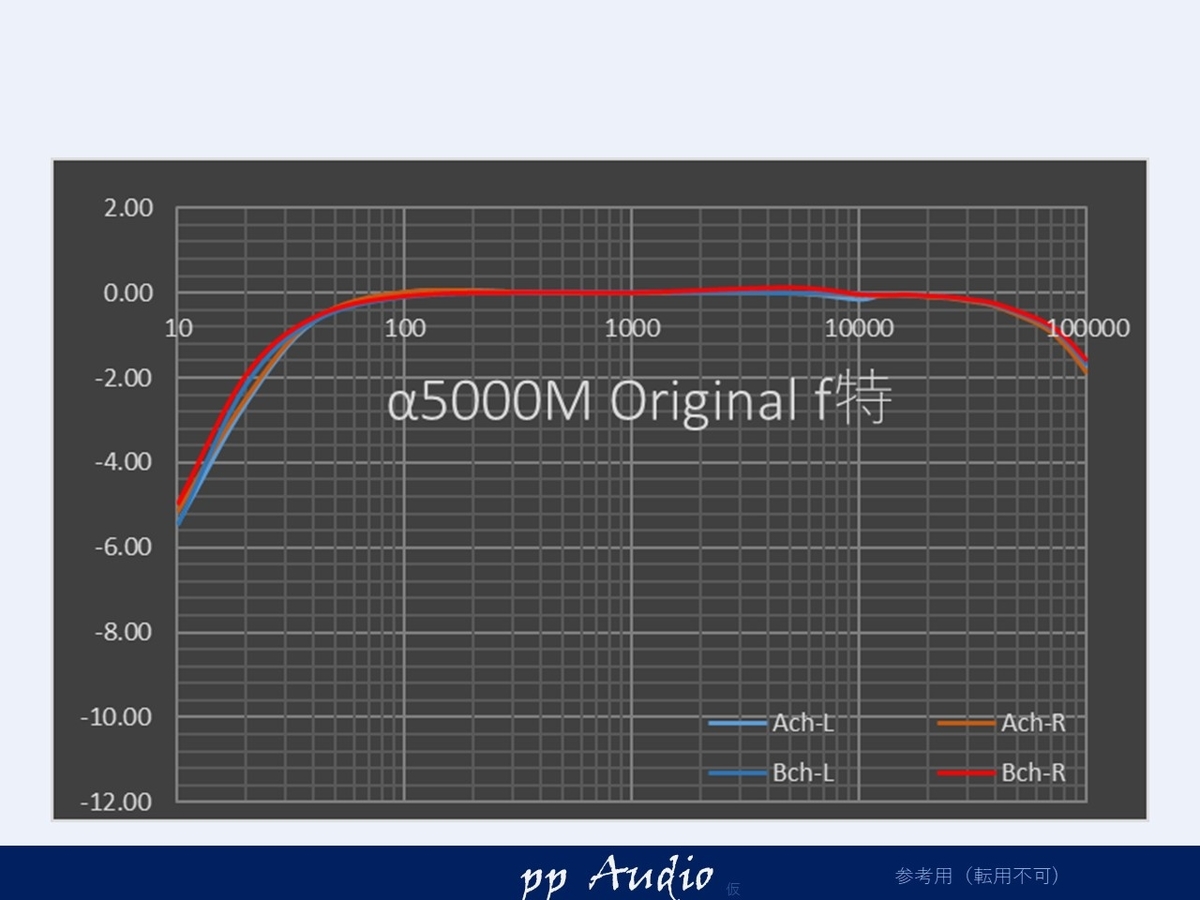

周波数特性を確認してみした。

f:id:MatsubaraHarry:20210517153113j:plain

少し低域が、減衰している様に見えます。

音声信号カスタム

このアンプは、すでにチューニングされており、カップリングにセラミックコンデンサを採用していました。また、ノイズフィルタのセラミックを積層セラミックに交換されています。

カップリングコンデンサ

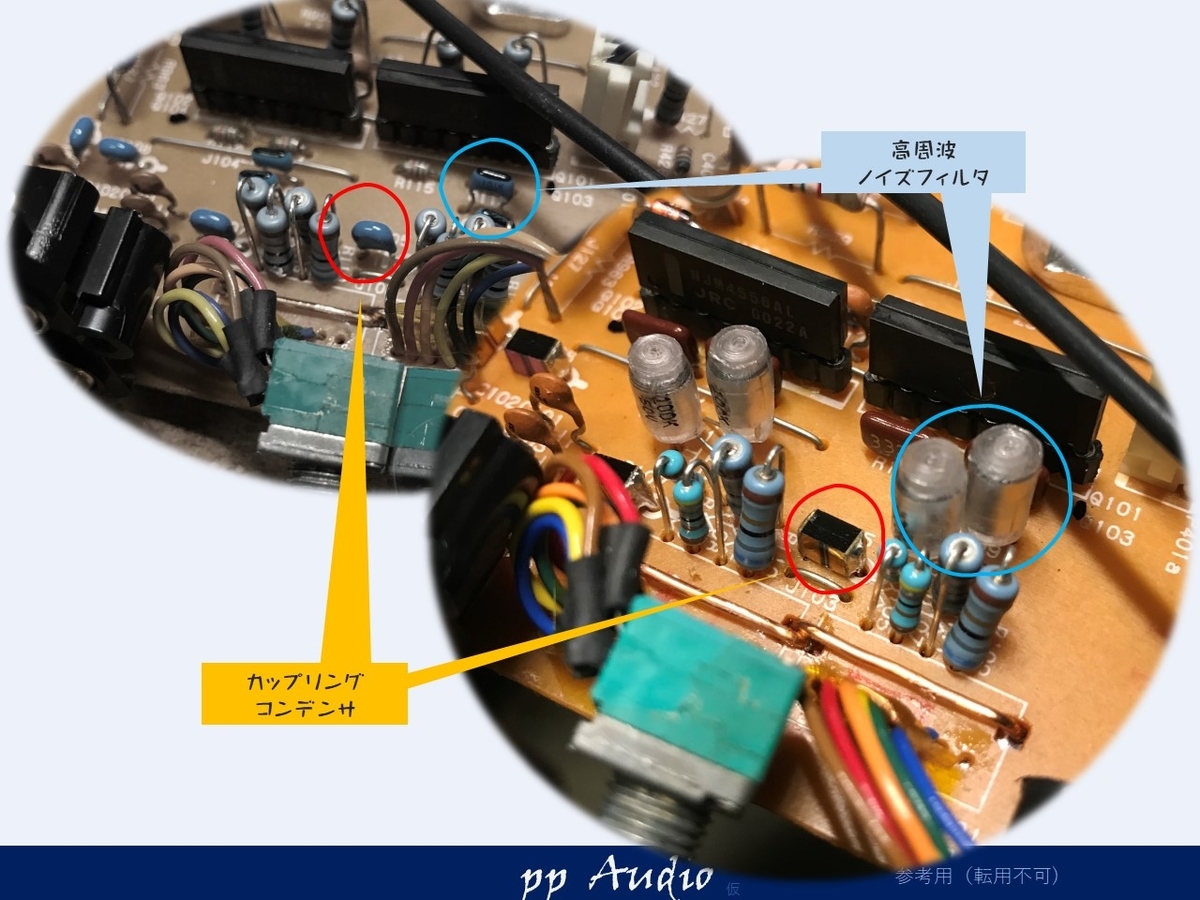

積層セラミックより、カップリングに向きのコンデンサがあります

f:id:MatsubaraHarry:20210517154143j:plain

圧電ノイズや、周波数帯域が広いで高分子フィルムです。

ノイズフィルタ用の小さな容量のコンデンサも安定したスチロールコンデンサにします。

ゲイン調整

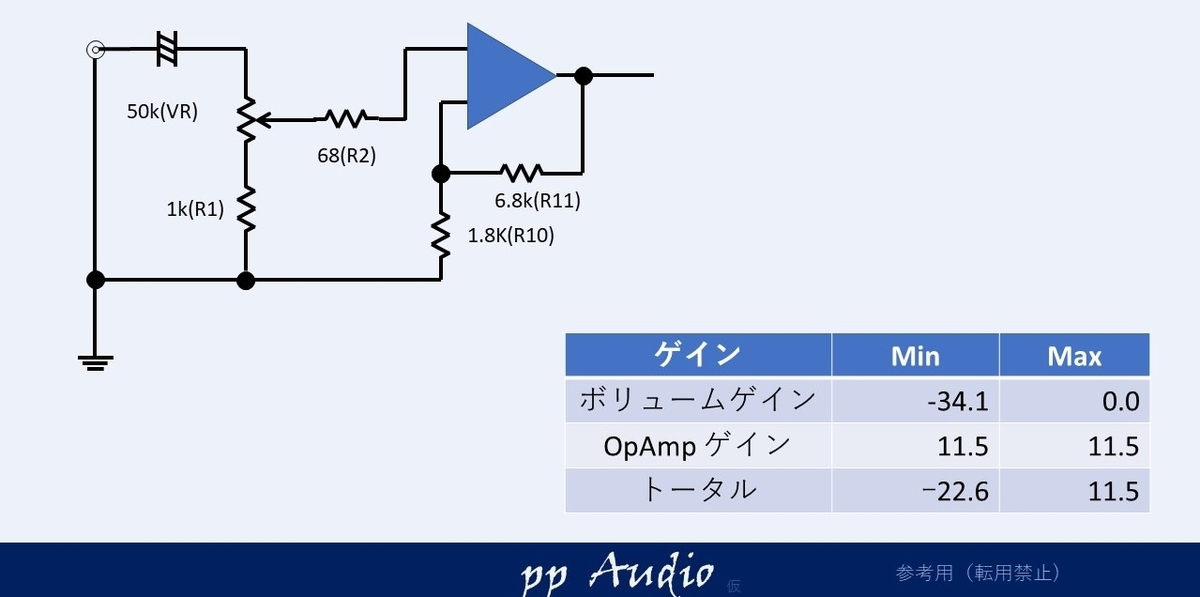

ゲインも少し大きめで、ボリュームも50kΩと大きいので、インピーダンスを下げつつ、ゲインを調整してみます。

f:id:MatsubaraHarry:20210517155709j:plain

ボリュームでのゲインは、-34dBと大きく、OpAmpで約12dBアップしています。

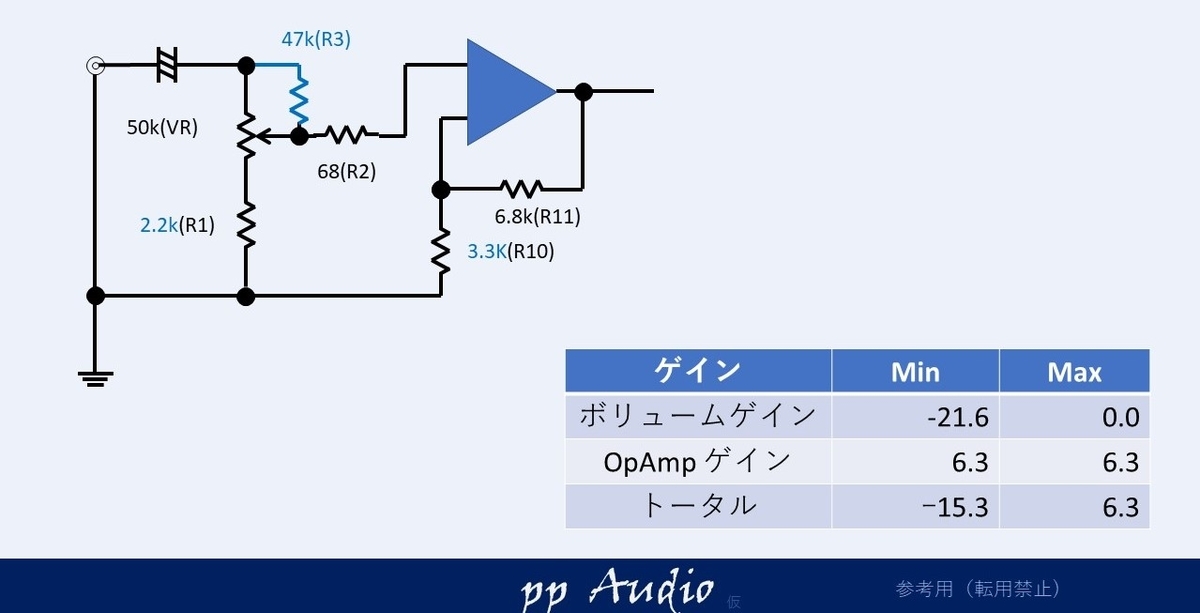

ボリュームの交換は、入手性の関係で難しいので、ボリュームと並列に抵抗を入れて少し落とします。

f:id:MatsubaraHarry:20210517155906j:plain

OpAmpのゲインを下げることで、入力のボリュームの位置を大きくすることができ、音質改善になります。



OpAmp交換

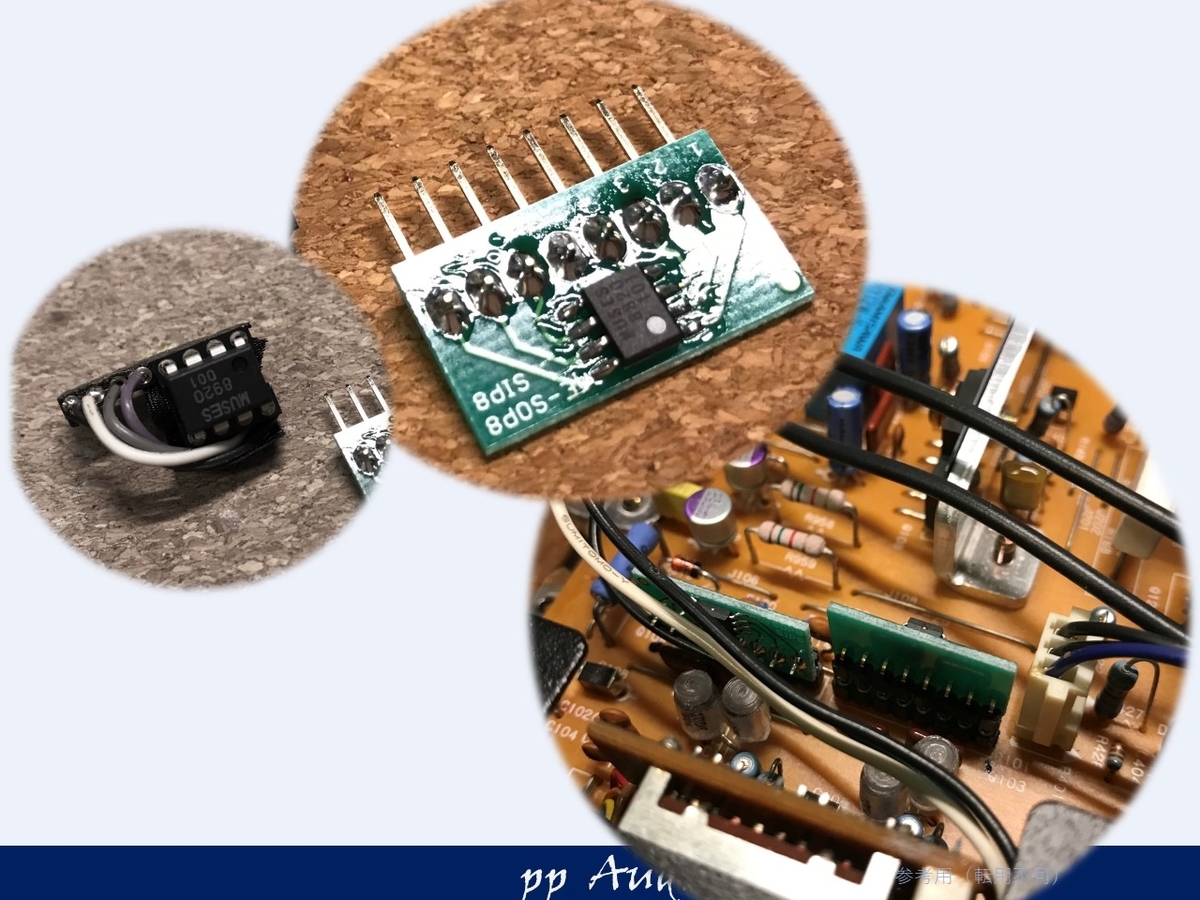

OpAmpは、ディップタイプのFET入力タイプものがついていました。今回、このアンプの素性に合わせたトランジスタタイプを選択。

f:id:MatsubaraHarry:20210517162330j:plain

無理なディップ8PをSIPタイプに変換していたものを、スッキリ装着できる変換基板を用いて対応。

カスタム後確認

音声信号ラインの細かな部分、ゲイン調整、カップリングそして、オペアンプ交換にてしあげました。周波数特性で変化を確認してみます。

f:id:MatsubaraHarry:20210517162636j:plain

低域は、高分子フィルムの効果で改善され、高域も、高分子フィルム+ゲインの調整で改善しています。

無理なく、改善することができました。

まとめ

いかがでしたでしょうか。単に部品を交換するのではなく、一つずつ効果を確認してカスタムを行うのが当方のカスタム方式です。

測定で確認できない部分は、部品の特性にて確認し、かつ、測定で変化が無いことを確認します。もちろん、その後のヒヤリングで妥当性の確認をしています。

本当のヒヤリングは、もちろんオーナの特権です。

カスタム仕様

今回のカスタマイズの仕様をまとめてみました。

  • 高調波対策
     電源の入力出力のノイズを抑制。高調波の伝搬の低減。
  • OpAmp電源改善
     OpAmpの安定化、OpAmp直下にパスコンを追加し電源ノイズを測定限界へ
  • ゲイン
     入力段OpAmpのゲインを下げることで、ゲインボリュームの位置を上げることができ、ボリュームによる音質劣化を削減
  • カップリング
     高分子フィルムのカップリングにより、低周波数から高周波数まで改善
     圧電ノイズ等も抑制
  • 信頼性向上
     無理な実装をされていた部分を、適合した範囲サイズで特性の部品を選定。
     パスコンも、チップタイプをパターンに独立実装
