RCAケーブルを簡易測定器（LCR測定器）で計測して、違いを比較しようという試みです。
オリジナルRCAケーブルの特徴、性能、そして作り方を綴りましたが、市販RCAケーブルと、どの程度違いがあるのでしょうか。遅まきながら、綴ってみたいと思います。

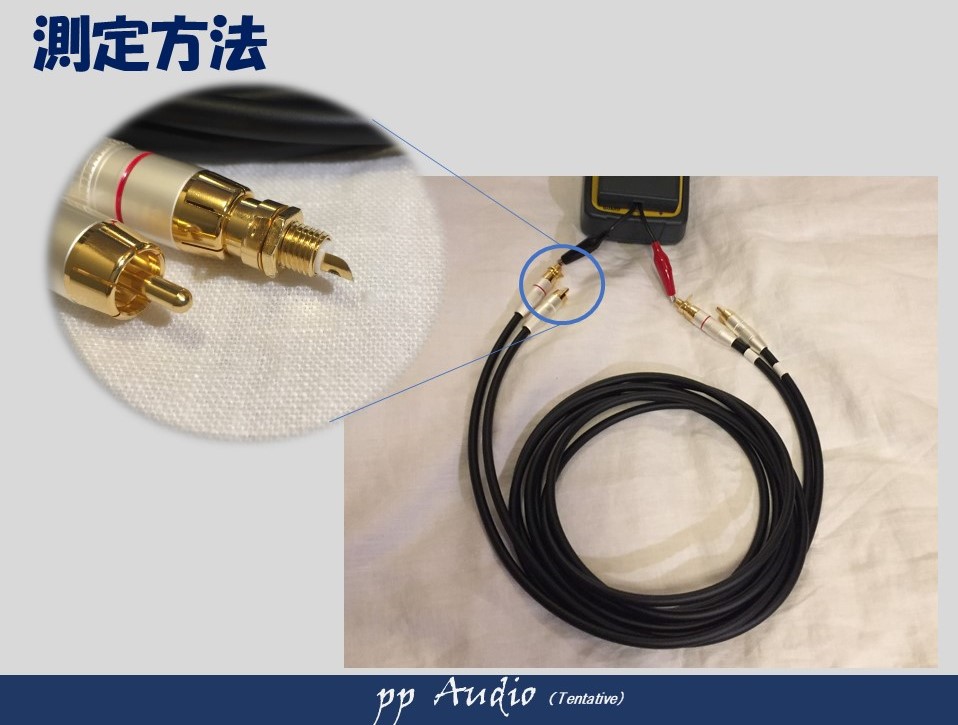

測定方法
RCAケーブルは同軸線を使ってピンプラグをコネクタに使用しています。その同軸線をLCR測定器で簡易的に測定し、基本パラメーターで比較してみました。
ケーブルの両端にRCAのメスコネクタを接続して、LCRテスターで計測します。
パラメータは、LCRそのもので、抵抗、静電容量、インダクタンスです。
- 抵抗値
抵抗が小さいほど信号のロスが少ない。
- 静電容量
静電容量も小さいほど、高域のロスが少ない。
- インダクタンス
コイル成分で、小さいほど、高域のロスが少ない。
さて、測定結果は、音に影響するれほどの値でしょうか。また、ケーブルによって、大きな違いが測定できるのでしょうか。
ケーブルの長さがまちまちなので、１ｍに等価計算もしてみました。
標準ケーブル
標準と呼ばれるのは、赤と白の、AV装置に付属していたケーブルです。今回は、それでもOFCを使っているものを測定してみました。
１ｍにしては、少し大きい気がします。またシグナルとGNDの抵抗値が３倍違います。
まずは、この値を基準にしてみましょう。

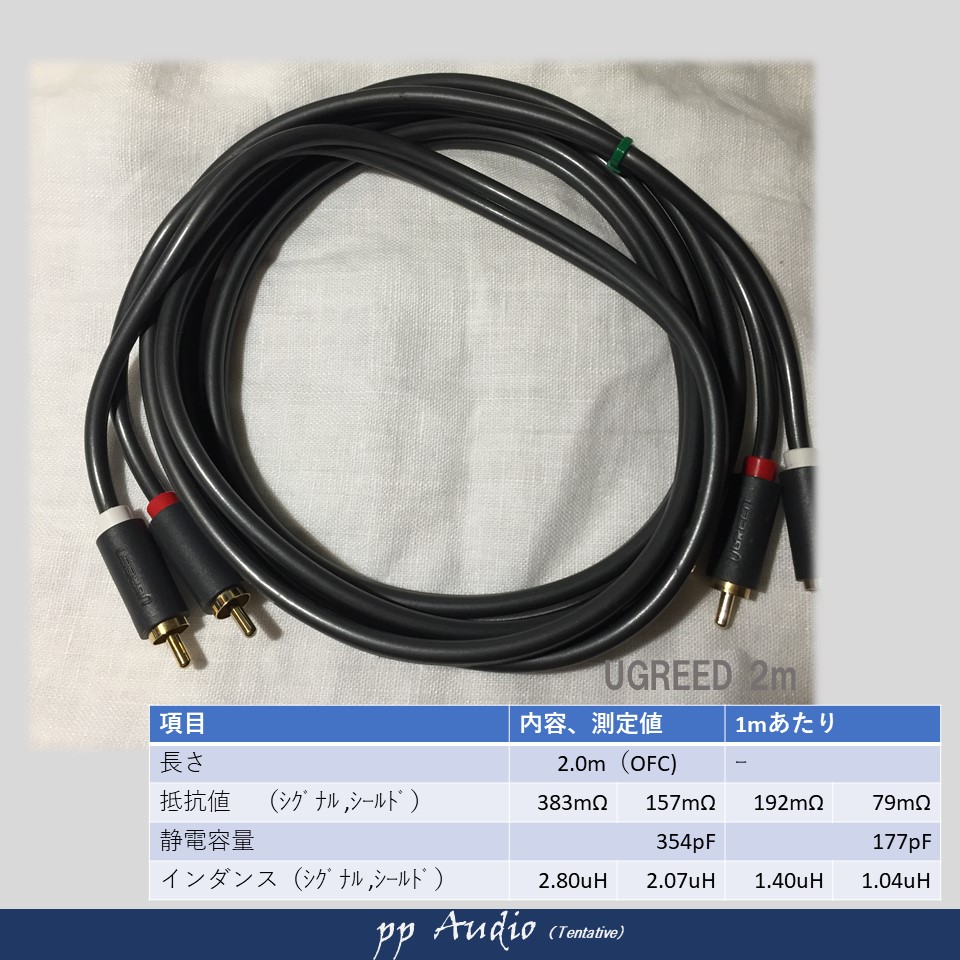

オーディオ用RCAケーブル
RCAでもオーディオ用とうたわれているケーブルです。ケーブル自体少し太くて、見た目は、音が良さそうに見えます。
抵抗値は、 あまり、標準のケーブルと変わりません。ただし、静電容量が小さくなっています。これが、オーディオ向けの証でしょうか。

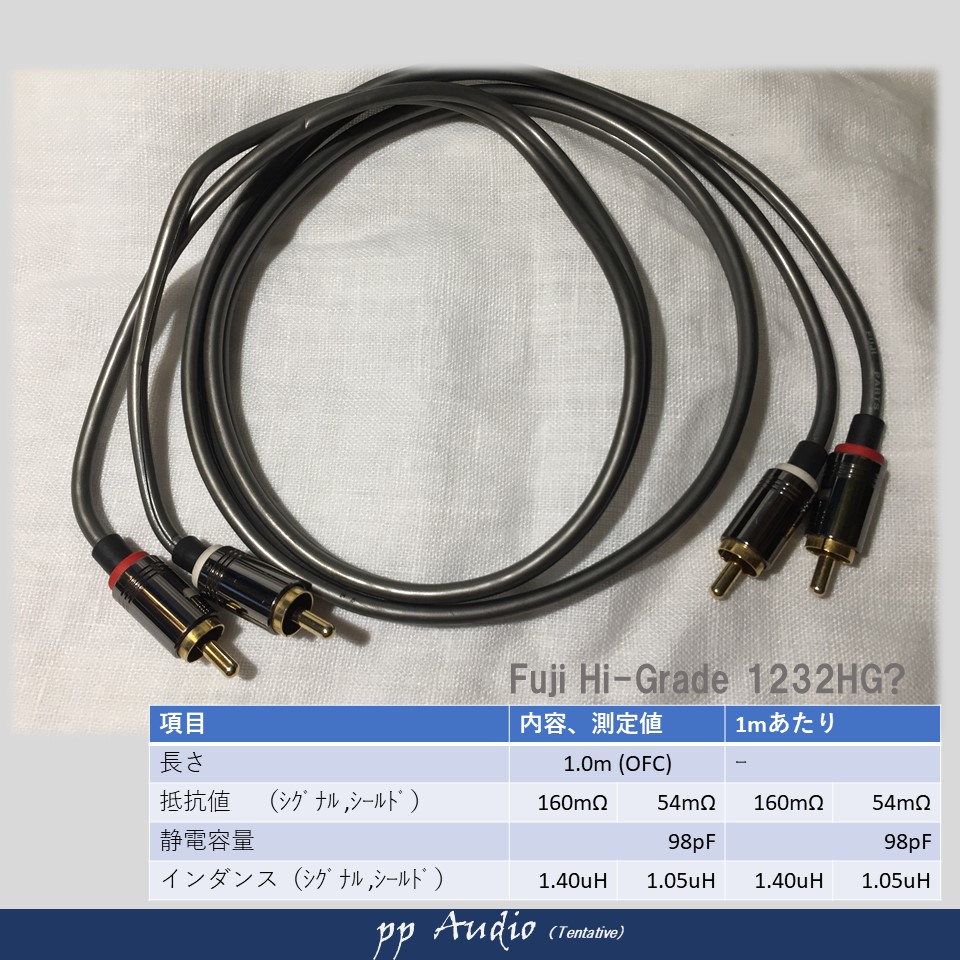

オーディオ向け（ハイグレード？）
ハイグレードと書かれていた、ケーブルです。
静電容量が、100pF/m以下になりました。これは、標準品の約１／３です。
この小ささがハイグレードと言われる理由でしょうか。
マニア向けケーブル
お客様より、寄付していただいたケーブルです。外皮が、半透明で、高そうです。
だいぶ太めになってきました。
抵抗値が、小さくなったと同時に、シグナルとシールドの値が同じです。
これは、意図して、ケーブルを設計してあるのでは、と思えます。
でも、静電容量は、大きくなっています。これも故意にしているのでしょうか。
これまでのケーブルと異なり、考えられていると思えます。

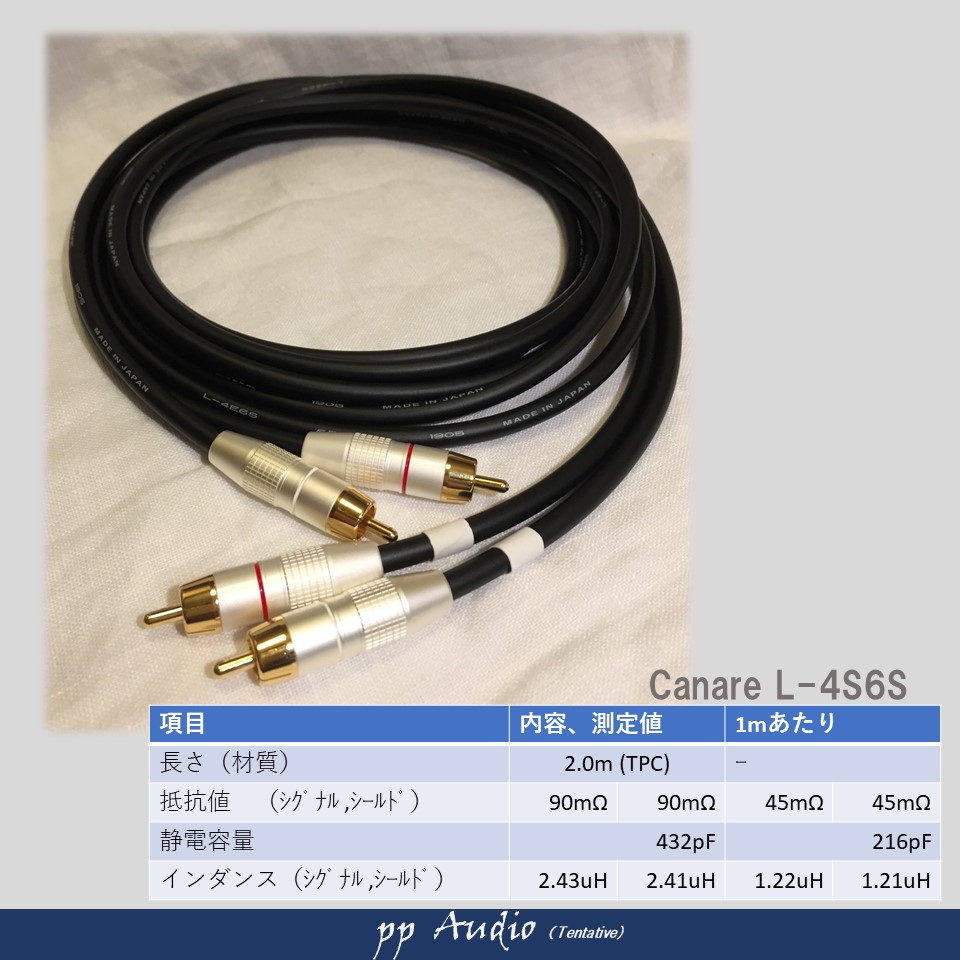

カナレオリジナル
さて、本題のケーブルです。ppが、ナカミチのアンプの回路をみて、思いついた配線方法を施したケーブルです。ケーブル素材は、カナレのマイクの４芯ケーブルを使っています。（歴史の長いプロ用ケーブル）
（配線方法は、マニアの方では、一つの手法に過ぎなかったですが．．．。）
抵抗値が、更に小さくなりました。また、GNDも特殊配線で、信号とおなじになっています。
静電容量は、４芯になったため、少し増えています。
抵抗値の低さ、GNDとシグナルの抵抗値が同じところが、特徴です。

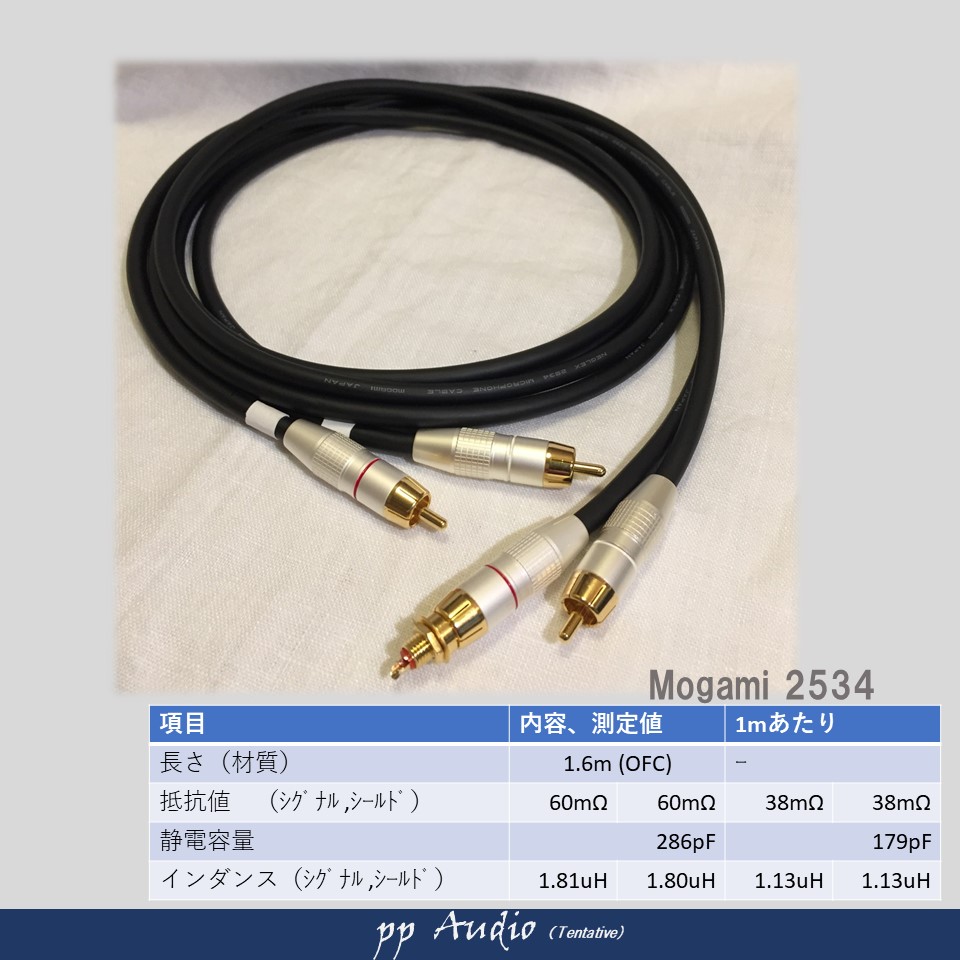

モガミ オリジナル
モガミの４芯シールドケーブルです。違いは、絶縁材の材料と、シールドがストレート
（編み状になっていない。）です。
ハリーは、こちらのほうがケーブル単体のスペックが良いので、期待していました。
抵抗値が下がっているのと、静電容量も下がっています。
スペックでは、一番まとまっているのではないでしょうか。

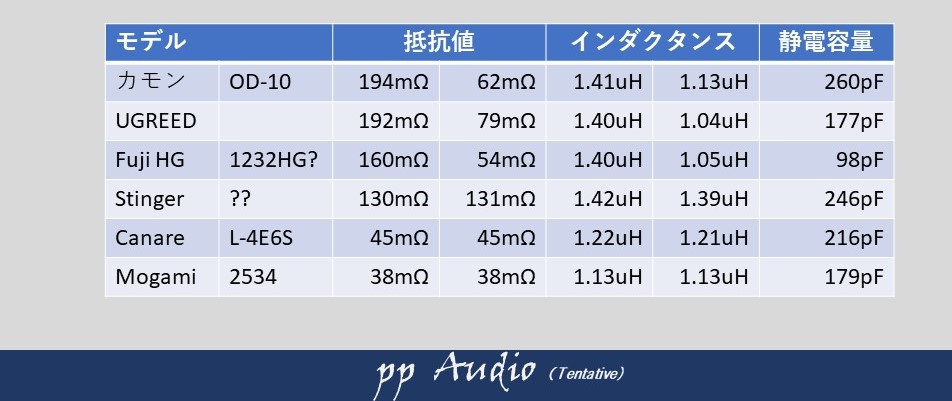

まとめ
これまでの値を一覧表にしてみました。
マイクケーブルを使ったカナレ、モガミの抵抗値の小ささが、目立ちます。
同じマニア向けのケーブルは、GNDとシグナルの抵抗値が同じなのには、びっくりしました。これは、リターンラインを考えた設計では、無いでしょうか。
また、インダクタは、ほとんど変わらないです。
ハイグレードは、静電容量が小さいのがわかります。高域まで伝達できそうです。
超高域を綺麗に出したい方には、一度試してみてはいかがでしょうか。
結論
pp では、カーオーディオには、カナレをおすすめしています。
それは、シールド密度と柔らかさです。カーオーディオは、ノイズとの戦いでもありますので、シールド性能は、重要です。低抵抗も、理由の一つです。
モガミは、100kHzで盛田容量等を測定した際に、安定しなかったのは、シールドが少し弱いからではと疑っています。超高域のノイズには、カナレの様な高密度の編組シールドが優れているそうです。
（モガミは、密度は、落ちますが、加工がしやすいです。これは捨てがたいですが。）
一方、モガミは、ホームオーディオにはつかいやすいのではないでしょうか。
いかがでしたでしょうか。標準から、カナレに変えたときは、こんなにも違いがあるのかと、びっくりしました。高い、マニアケーブルを選ぶときは、一度、このスリーサイズ（LCR）を確認しても良いのではないでしょか。カナレより劣っているのであれば、もう一度考え直してもよいのでは、ないでしょうか。
また出力側のインピーダンスと入力のインピーダンスにも影響されます。
なるべく出力側は低くし、入力も低くめにしてあげると、ノイズが小さくなり、音が綺麗になります。
（入力は、せいぜい数k オームがよいでしょうか）
下記の廉価版を使っています。LCRの測定時の周波数が100Hzから100kHzまで、４段階で切り替えられます。
