少し、電源回路とはななれますが、アンプのゲインについて、綴ります。
パワーアンプのカタログには、ゲインの値が載っていないのがほとんど（？）です。
ゲインは、入力の信号を何倍に増幅するのかを示す値です。
（アンプなので、出力の負荷は、4Ωもしくは8Ωが一般です。）
この増幅量を、アンプごとで同一にすると、その後の調整が楽になります。
新しいアンプに交換する場合でも、
せっかく、パワーアンプにゲインボリュームがついているのでしたら、ぜひ、調整して使ってみてください。
パワーアンプの入力レベル？
パワーアンプは、Line入力された信号を増幅して、スピーカを駆動できる電圧、電力で駆動します。
その増幅率を調整するボリュームが、パワーアンプには大抵、ついています。
（ついているものをおすすめします。）
このボリュームを調整することで、アンプの増幅率をちょうどよいところに合わせられます。
アンプのゲインは、入力電圧が。何倍の出力電圧になるかを数値で表します。
マルチアンプの場合、アンプを複数台使うので、それぞれのゲインを合わせたいですよね。また、同じアンプなら良いですが、違うアンプの場合、なんとなく調整してしまいますよね。それも楽しみの一つですが。
超簡単 ゲイン測定、調整方法
一番簡単なのは、スピーカを外して、ライン入力に基本波をいれて、出力を電圧計で測定する。
用意するもの
- 基本波
基本波形は、単音のサイン波形のことです。ネット上で、いろいろ出回っています。これを、WAVデータに落として再生すれば良いです。
http://www.op316.com/tubes/tips/wav2.htm
ppは、waveGeneを使って、1kHzの-20dBをWAVで作成して使っています。 - 電圧計
デジタルテスターと言われいるものが、良いです。
精度は、そんなに必要ありませんので、廉価版で大丈夫です。
ACのｍVが測定できることが、条件になります。
Sanwa(三和電気計器) デジタルマルチメーター PM-3
- 出版社/メーカー: 三和電気計器(sanwa)
- メディア: Tools & Hardware
- 購入: 5人 クリック: 18回
- この商品を含むブログ (6件) を見る
✦事前準備
事前に、パワーアンプのゲインを大まかに調整します。
この大まかな調整が、ゲインの調整のポイントになります。
- パワーアンプのゲインを最小
パワーアンプのゲインボリュームを最小にします。 - ヘッドユニット（プリアンプ）のボリュームを、半分程度に
その時に、音が大きすぎる場合は、いつも聞いている音量の７割 程度の音量に
（おおまかの感覚で大丈夫です。） - パワーアンプゲインを調整
少しずつパワーアンプのゲインボリュームを大きくして、通常聞かれる音量までゲインのボリュームを調整します。
この時ヘッドユニット（プリアンプ）のボリュームはいじりません。
ボリュームを半分にするのは大きすぎると思われるかもしれませんが、アンプの歪特性は、最大出力の７～８割が歪が低くなるのが一般的です。
（OpAmpの歪特性をご覧になると納得できると思います。）
もし、違うと思われる方は、お持ちのアンプに詳しい方なので、その特性の美味しいところにボリュームを合わせてください。
また、パワーアンプのゲインが最小に近い場合も、ゲインボリュームでの音のロスがきになりますので、すくなくとも、３割 程度の位置に合わせます。
✦微調整（左右のバランス調整）
- スピーカを外す
- アンプにプリアンプ（ヘッドユニット）等を接続
携帯のヘッドフォン出力でも良いです。 - 電源を入れます。
プリから入れます。 - 基本波を再生
この時、ボリュームの位置は、通常聞く音量程度で良いです。
デジタルならば、値を控えておくことをおすすめします。
アナログですと、あとでプリアウトの値を測定するのをおすすめします。 - アンプの出力 R を測定
スピーカのR 出力をテスターのACレンジで測定します。
デジタルなので、少し切りの良い数値に合わせます。
（例 ２４６mVならば２５０ｍVとかに） - アンプの出力Lを調整
スピーカのL 出力をテスターで測定して、Rと同じ値にします。
これで、左右がぴったり同じゲインに調整出来たことになります。
このプリのボリューム位置と、アンプの出力の値をメモしておくのをおすすめします。
この値が、基準になりますので、もう少し大きくとか、小さくした時にどう変わるかチェックするのに、もとに戻すのに、とても有効です。人の耳の感覚では、同じ条件にするのは、難しいので。
ボリュームカーブ
ヘッドユニットのボリュームカーブは、機種により、違っています。
ボリューム位置が中央付近ですと、微妙な調整ができなくなる場合があります。
クラリオンのヘッドユニットの例です。
対数カーブになっており、半分をこえてからのピッチが大きくなり、微妙な位置合わせが難しくなることになります。
その場合は、ノイズや音には少し不利ですが、ボリューム位置を調整しやすい、ゲインの大きめのボリューム位置で行う必要があります。
クラリオン ヘッドユニット DXZ385USB （素性確認） - pp audio blog
✦応用方法（マルチアンプの方）
マルチアンプの方は、それぞれのアンプを一旦同じプリ出力を接続して、合わせるのが良いでしょう。その後、クロスオーバネットワーク等を介して、クロスオーバネットワーク上のボリュームを調整します。
- パワーアンプのゲイン統一
それぞれのパワーアンプを1kHzの基本波を使って、同じゲインに調整します。
これにより、メーカが違う、出力が違うアンプでも同じ音量にすることができます。 - それぞれのバンド帯域の中心周波数の基本波を用意
waveGene等で、基本波の中心の周波数の波形（ー２０dB）を作成、準備します。 - クロスオーバのボリュームを中央に
事前にクロスオーバのボリュームをすべて中央にします。 - クロスオーバのボリュームを調整
プリアンプとパワーの間にクロスオーバを接続して、バンド域の中央の基本波を再生、MIDもしくはMIDーHighのパワーアンプの出力レベルを基準に他のパワーアンプをゲインボリュームで、同じ値に調整します。
この状態で、パワーアンプからの出力は、すべておなじになったので、
- スピーカの能率を考慮してクロスオーバーボリューム調整

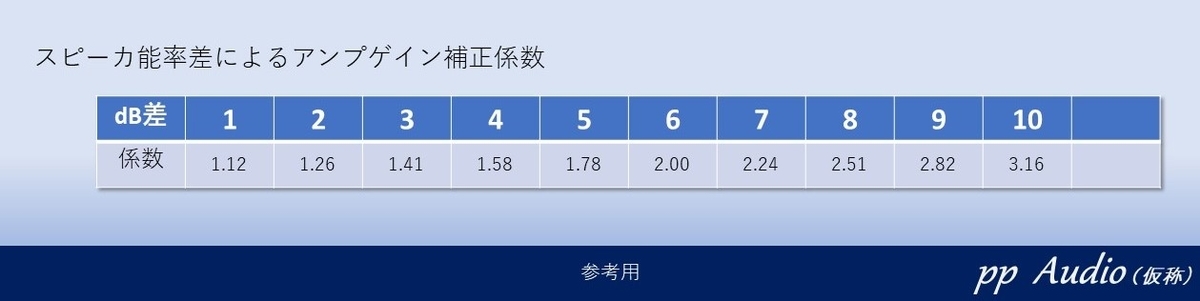

スピーカの能率（カタログスペック）で大丈夫ですので、下の表を参考にして
電圧レベルを調整します。
調整したら、その位置をマークしておくと良いでしょう。 - お好み調整
音場の環境（車だったり、リスニングルームだったり）に合わせて、各帯域のゲインを調整します。MID（もしくはMID High）を基準にして（調整しない）他の帯域を調整します。
各スピーカの能率がわかっているのでしたなら、MIDレンジ（MidーHigh）のスピーカを基準にして、各スピーカの能率差を演算して、出力を調整する、少し高度な方法もあります。結構スピーカの能率は、倍半分ありますので、ボリュームを大きく調整することがあります。
スピーカの能率の差より上記の表の係数をかけて、能率の低いスピーカのアンプのゲインを上げて上げます。
フルレンジ＋サブウーファ等でしたなら、低音は、お好みになりますので、ヒアリングで調整で良いと思います。
✦アンプの出力とアンプの増幅率について
一方、パワーアンプは、種類によって、出力が大きく差があります。
同じメーカならば、ライン入力の最大電圧を入れた時に最大出力になります。

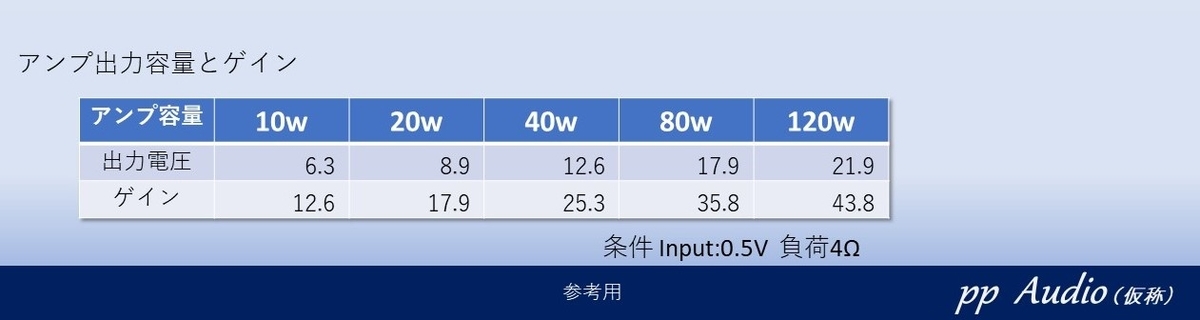

例えば、0.5Vの入力時に最大出力のアンプで、１０W、２０W、４０W、８０W、及び１２０Wがあったとします。（４Ω負荷の条件です。）
それぞれの増幅率（ゲイン）は、
計算上は上記になり、傾向を把握するのに、役に立ちます。
パワーアンプを交換した際に、出力容量と、入力レベルの範囲より、概ねのゲインの調整位置を把握することも、できますね。

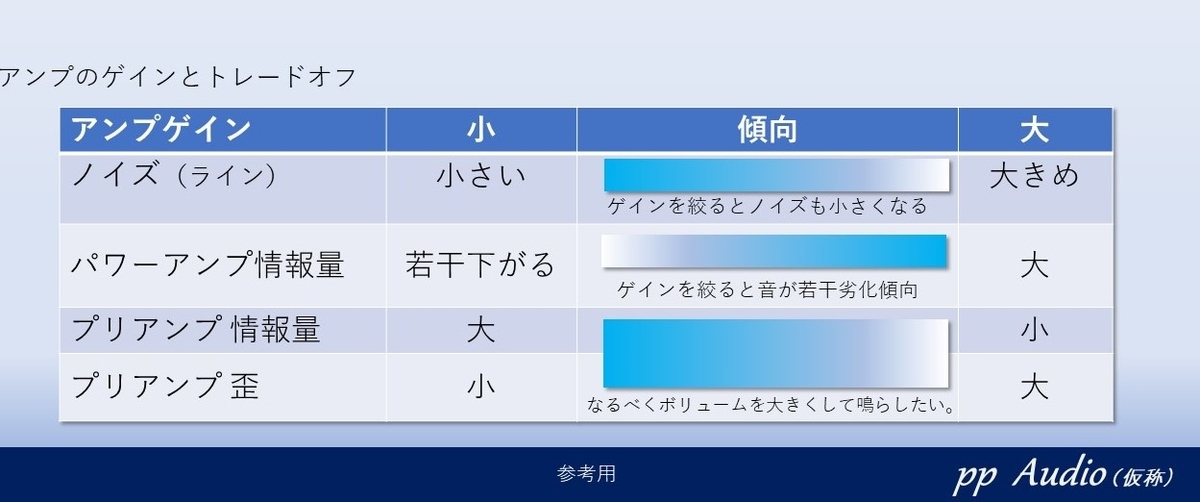

✦アンプのゲインとトレードオフ
アンプのゲインを大きめにしたほうが良いか、小さめにしたほうが良いか、悩みどころです。アンプのゲイン調整の回路や、プリの特性にもよりますが、
概ねの傾向は、上記の様になると思います。（青が良い方向です）
アンプのゲインの調整を大きく搾ってししまう場合には、多少ゲインを大きめにする方が良い場合があります。（上図のパワーアンプ情報量欄）
ゲインのボリュームを絞ると、入力ラインの直列抵抗の値が大きくなるからです。
この場合、、プリのボリューム位置と、パワーのゲインでバランスをとって、出力電圧を一定にします。
システムのゲインを一定にした状態で、音の比較が出来ますので、どちらを大きくしたほうが良いかは、結局、お好みになりますね。
これが、オーディオの楽しいところです。
✦まとめ
いかがでしたでしょうか。テスターでアンプの出力の値を測定するなんて、ppも最初は、考えられませんでした。ですが、パワーアンプをたくさん整備していると、どうしても同じ条件で鳴らしてあげる必要があり、行き着いた方法です。
もっと、精度のある方法もありますが、お手頃な、基準調整になれば嬉しいです。
✦補足
アンプやスピーカのゲインや能率にｄB単位が使われますが、なぜ、ｘ倍とかの表記にしないのでしょうか。これは、アンプの内部構成が多段になることが多く、増幅率を掛け算ではなく、足し算で単純化するためだそうです。
アンプが内部が３段構成で
x1.4 x2.0 x2.8 ＝7.84 倍
ですが、dB計算だと
３＋６＋９ ＝18dB
とできるからだそうです。
ですので、アンプのゲインを調整したら、ｄB変換しておいたほうがよいですね。
