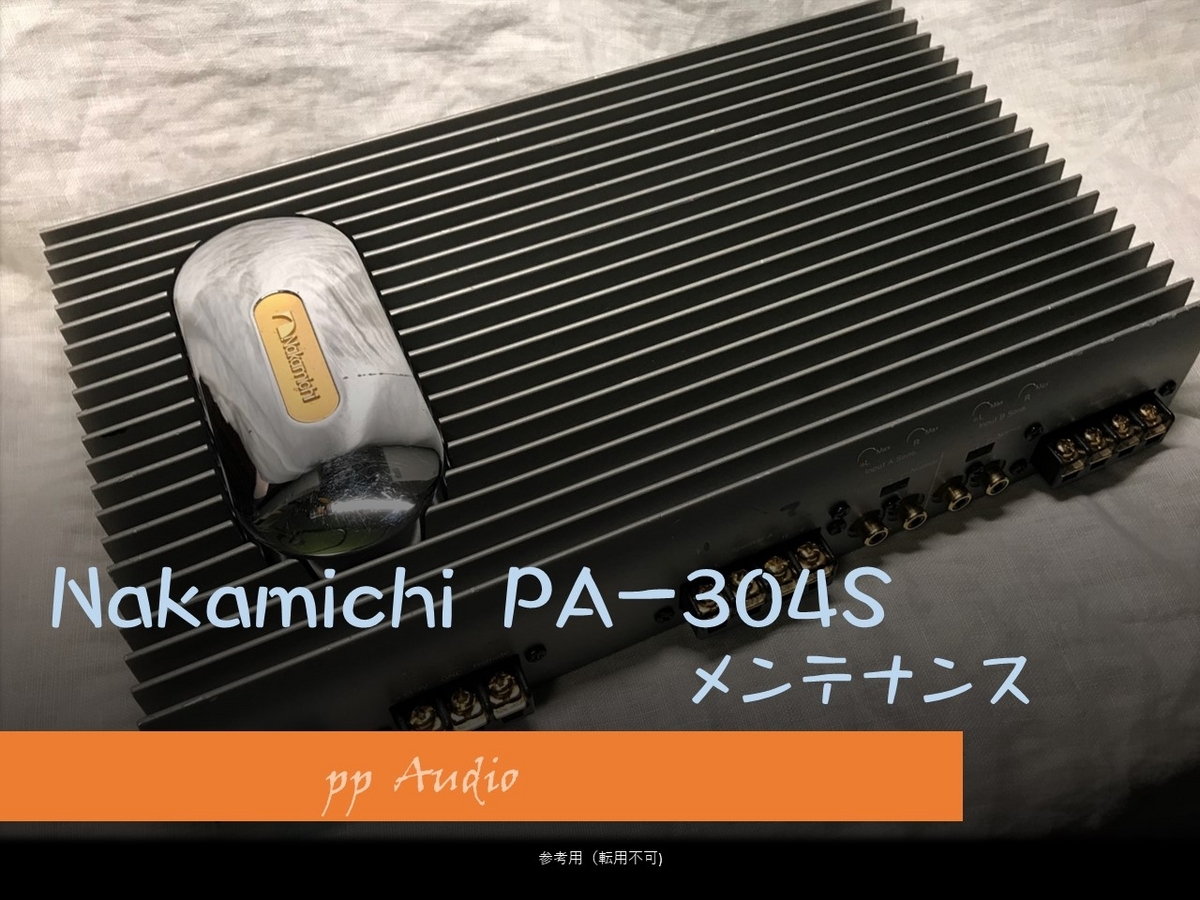

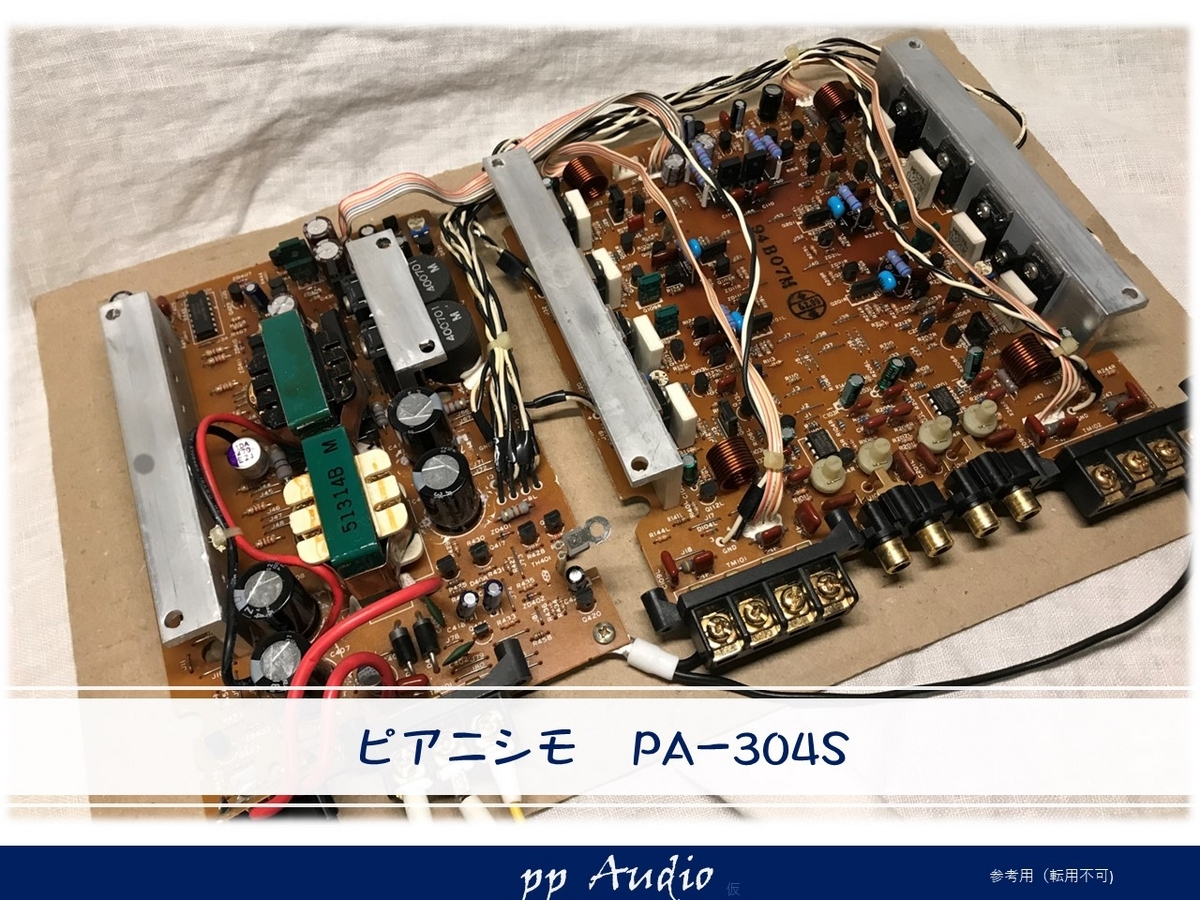

音が出たり出なかったりするPA-304Sが流れ着きました。
PA-304Sは、日本製で、電源回路にFETを用いたマイナーチェンジバージョンです。
この304Sには、電源が安定せず発熱等の問題を抱えていることがわかっています。
そんな、問題も改善し、しっかり、オリジナルを尊重したメンテナンスを行いたいと思います。
はじめに
仕様
PA-304Sは、他のSバージョンと同じ様に、オリジナルモデルに対して、エッセンスが加わっております。スペックは、同じですが。
この2点が大きく変更になっているようです。
コンディション
アンプの状態を見てみましょう
裏蓋をあけてみると

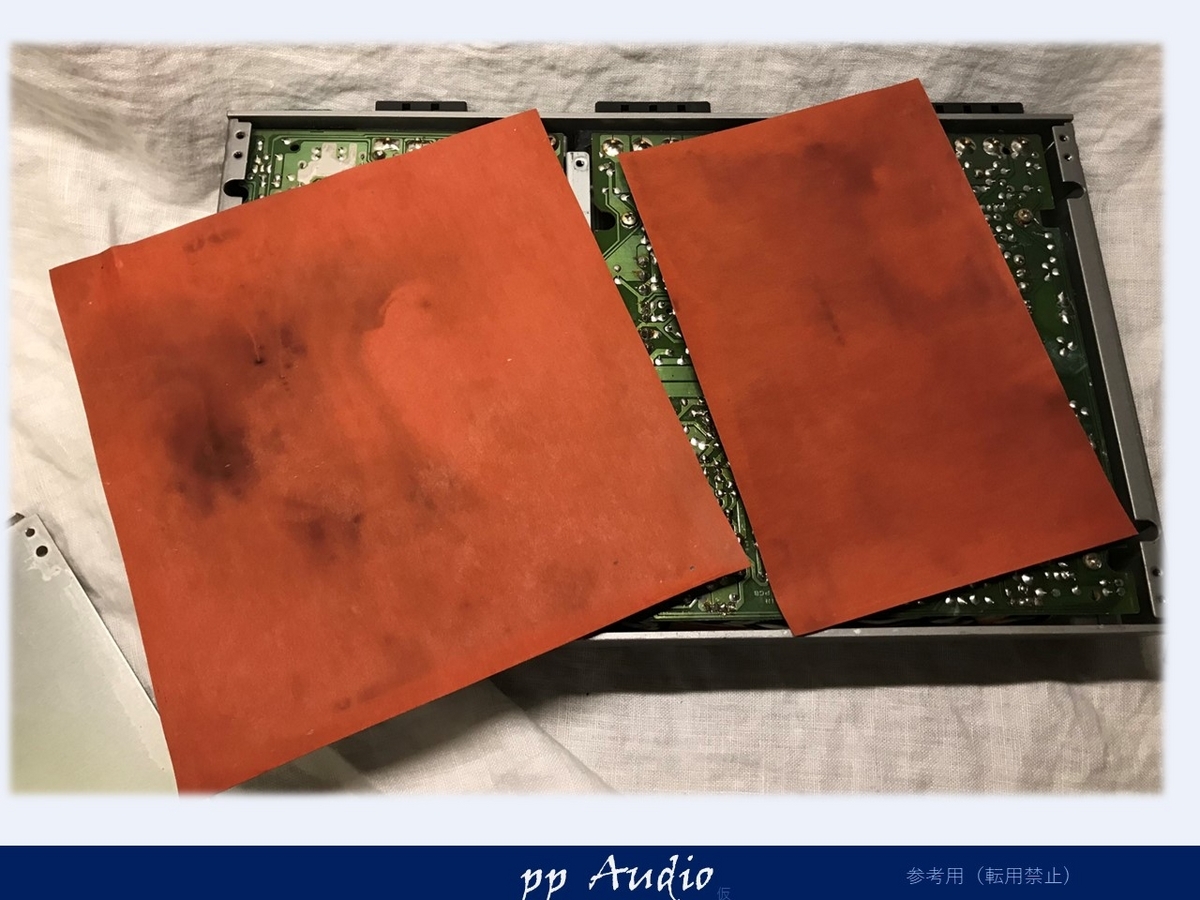

絶縁紙にくすみが見られ、基板の温度が上昇した状態であったことが伺えます。
基板の状態は、まずまずで、液漏れの侵食もなさそうです。

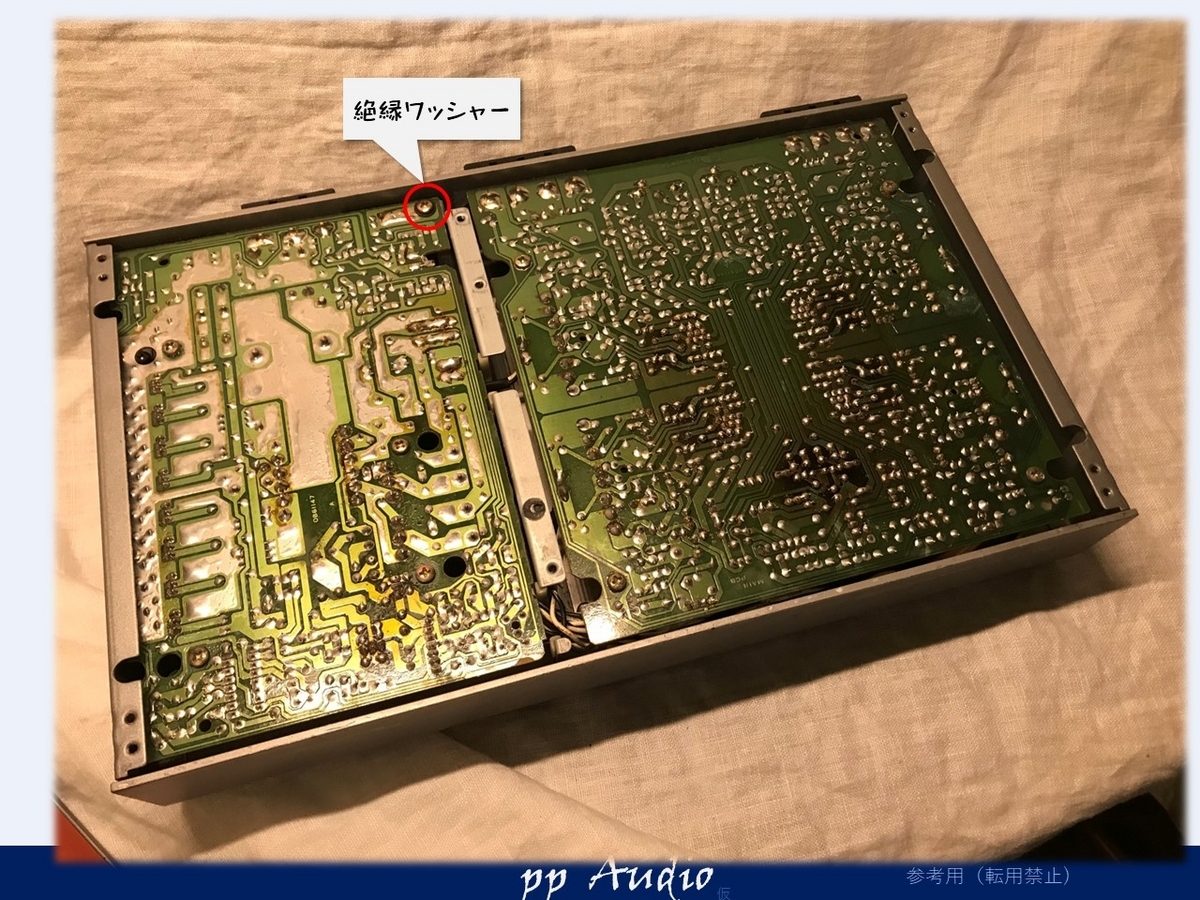

一方GNDとシャシーを接続するネジに絶縁ワッシャーが取り付けられています。

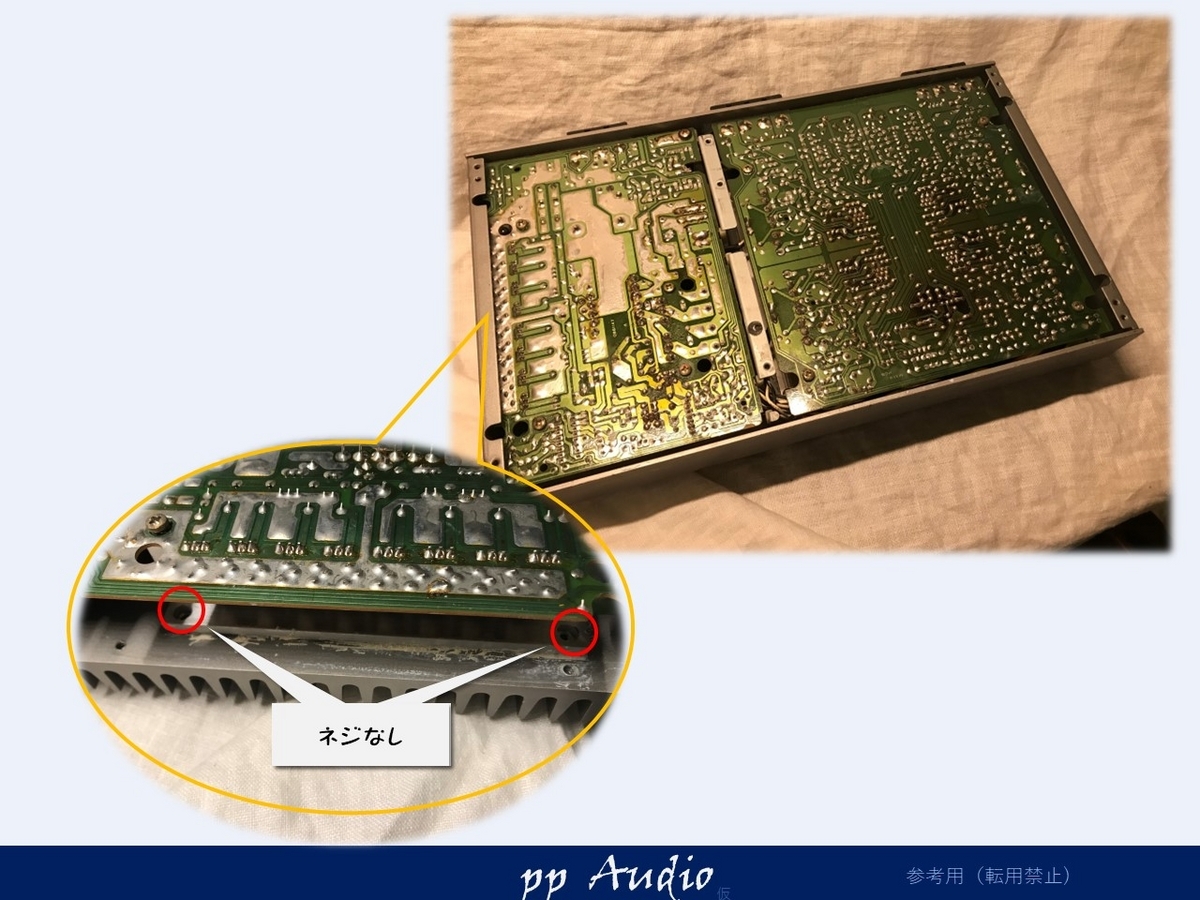

また、よく確認すると、
ヒートシンクのネジが外れています。
一本は、アンプの中に、転がっていました。ショート等なくてよかったです。

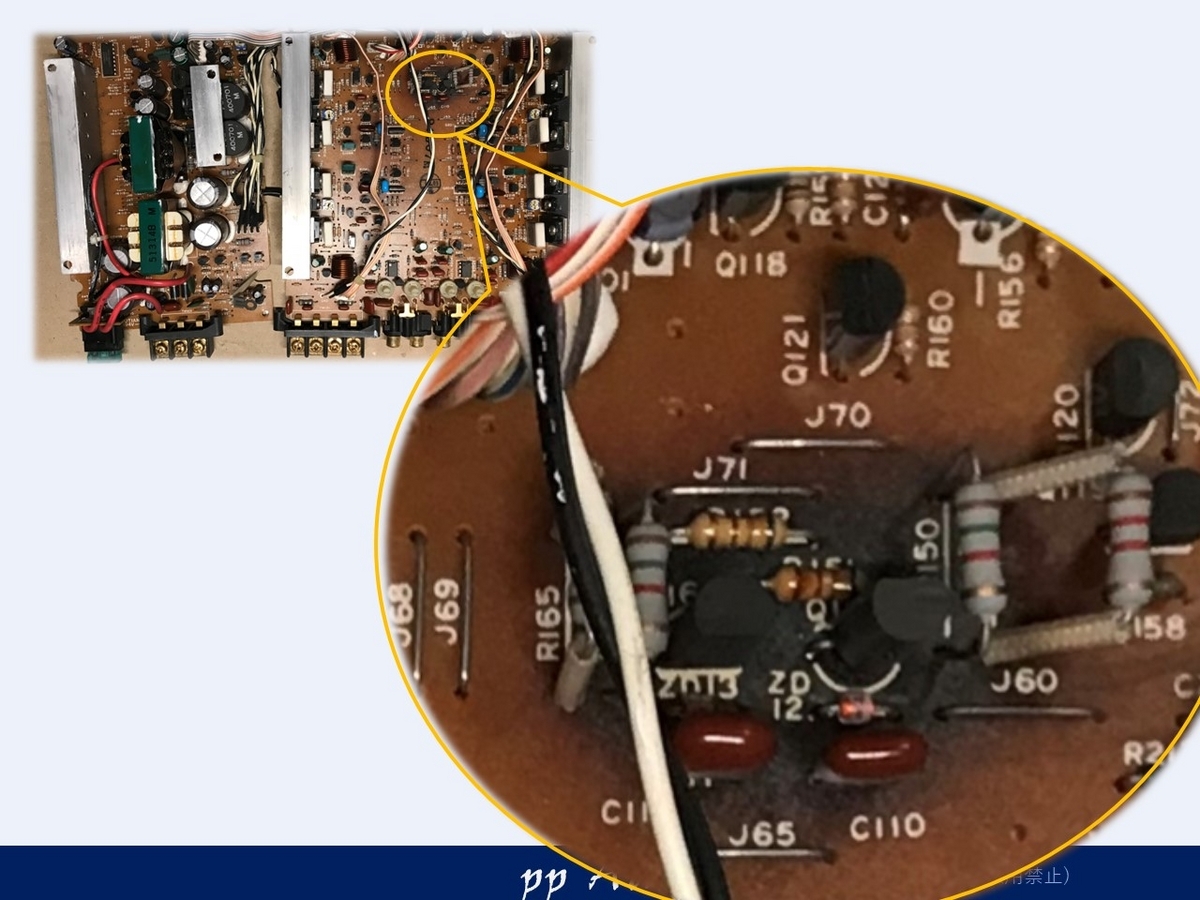

OpAmp電源焼け
PA-304のOpAmp電源は、少し温度マージンが足りないことがわかっています。
この機体も焼けています。あとで、しっかり修繕してみたいと思います。
修繕

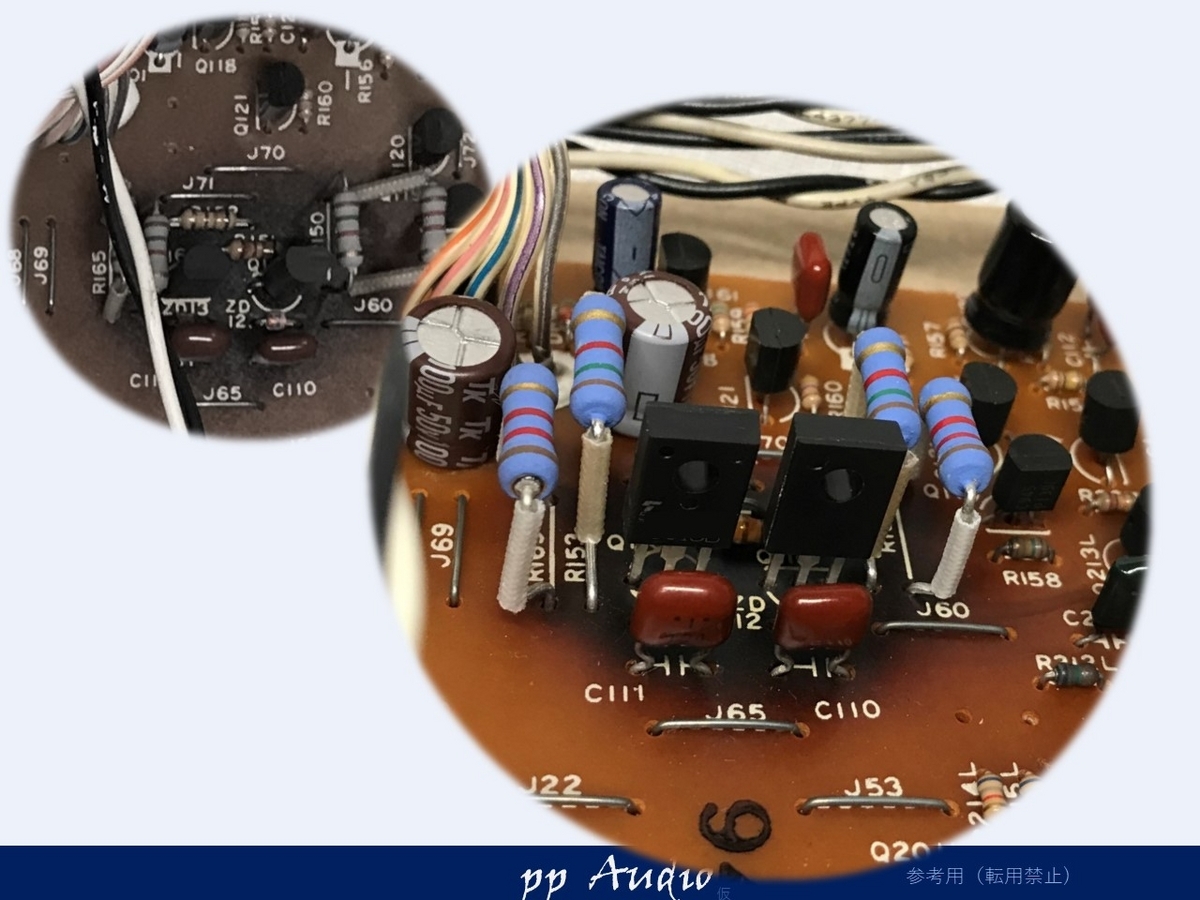

OpAmp電源
OpAmpの電源は、抵抗とTrを放熱効率のよい大型に変更します。
これで、温度上昇は、手で触れられる程度になります。

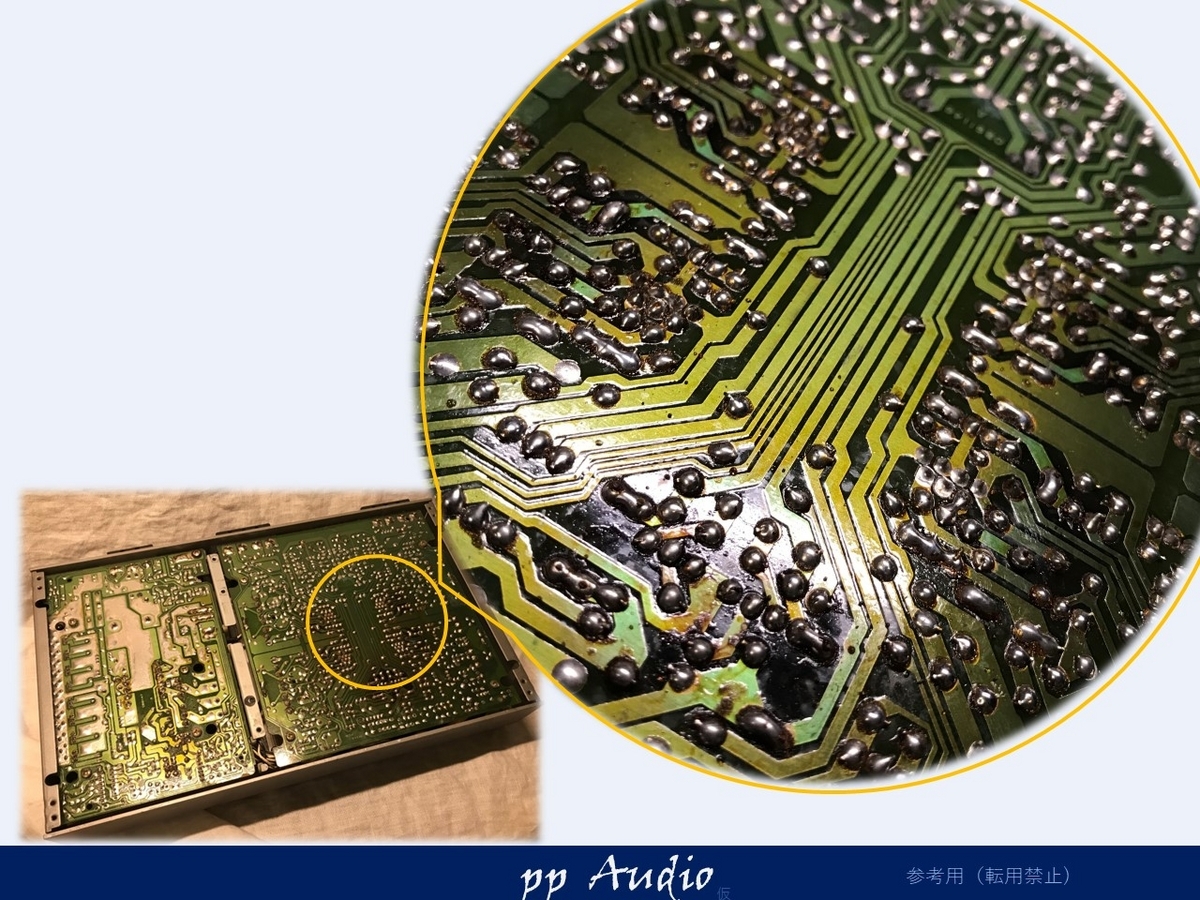

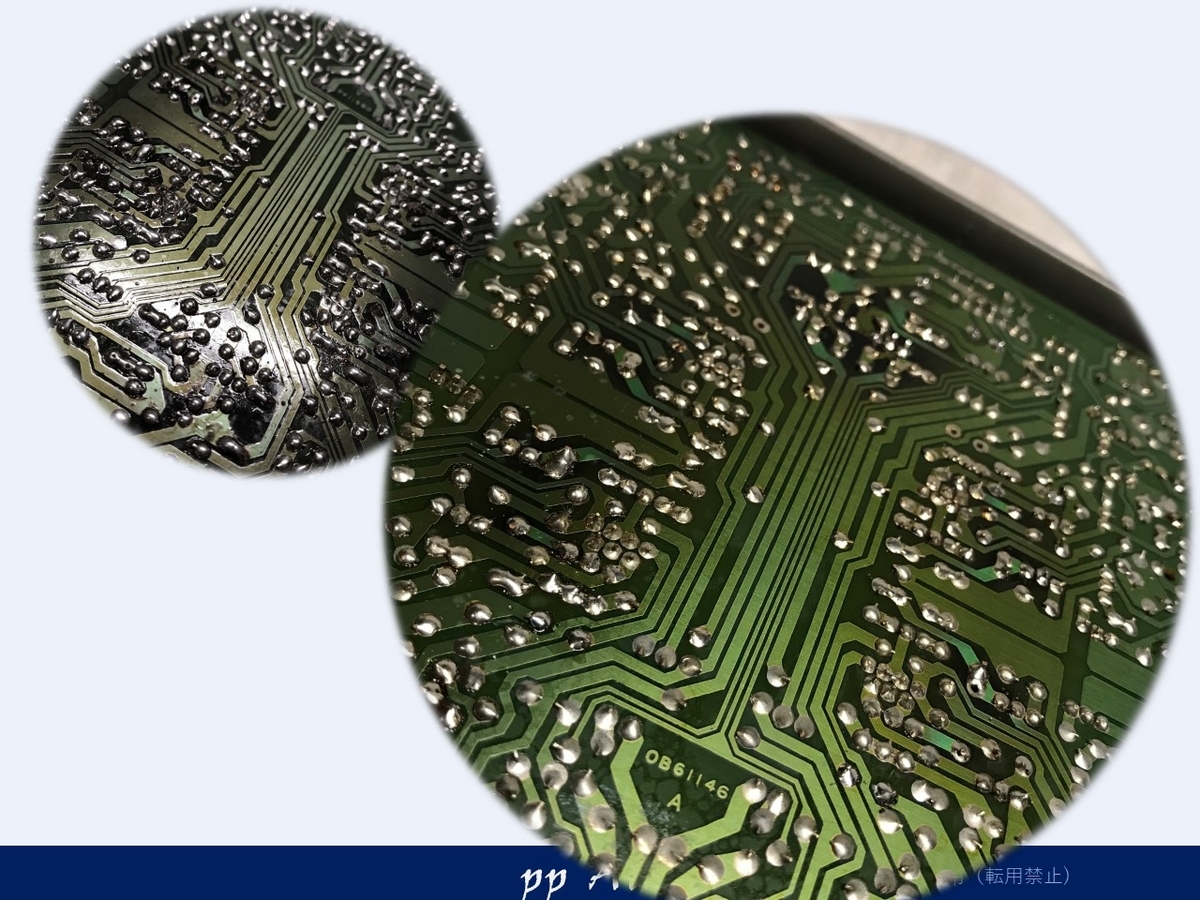

はんだ付け(芋ハンダ)
音の出ない要因は、GNDの接続ネジとヒートシンクの接続と思われましたが、その他にも、はんだ付けに問題がありました。
なにか音がでなかったからでしょうか、ハンダを追加し、芋状にしています。
よくチューナさんがアピールしているハンダ打ち直しですが、正しくは、一度吸い取って、劣化(酸化)したハンダを除去しなくてはなりません。
また、芋状になった場合、ハンダがついているように見えて、ついていない場合があります。製造過程では、この状態は、不良品で、出荷は許されませんでした。
余分なハンダを吸い取って、しっかりフィレットが現れるように作業しました。
メンテナンス内容
- 電源
耐久性アップ、安定性アップ、低ノイズ化を施します。 - OpAmp電源
先の高用量の素子に変更し、温度上昇と安定性を図ります。 - GND係数変更
入力のRCAのGNDと内部GNDの接続係数を見直します。
これにより、出力に見られる高調波をさらに低減できます。
メンテナンス検証
メンテナンス完了したので、各部の状態を確認します。

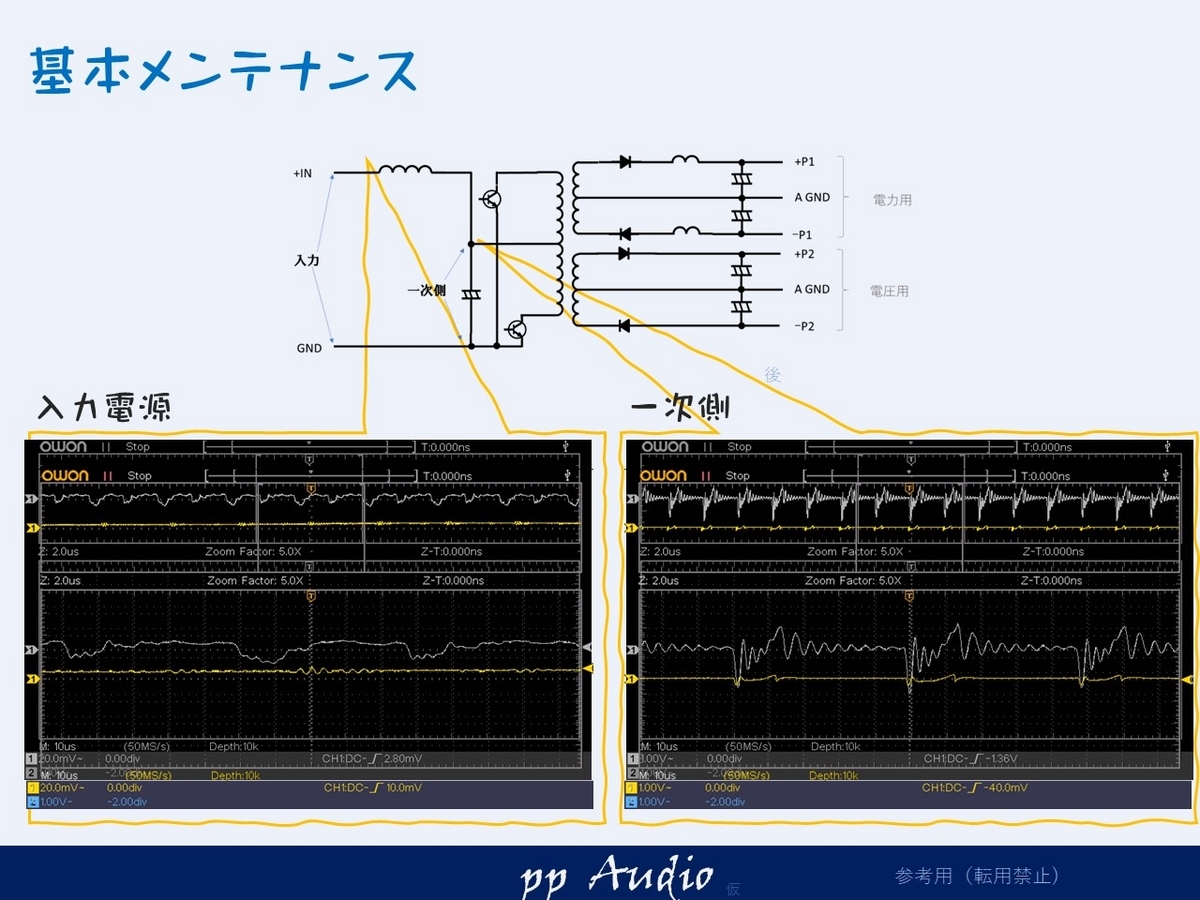

電源(一次側)
一次側は、スパイク、変動が気になりましたが
無理なく抑え込みました。

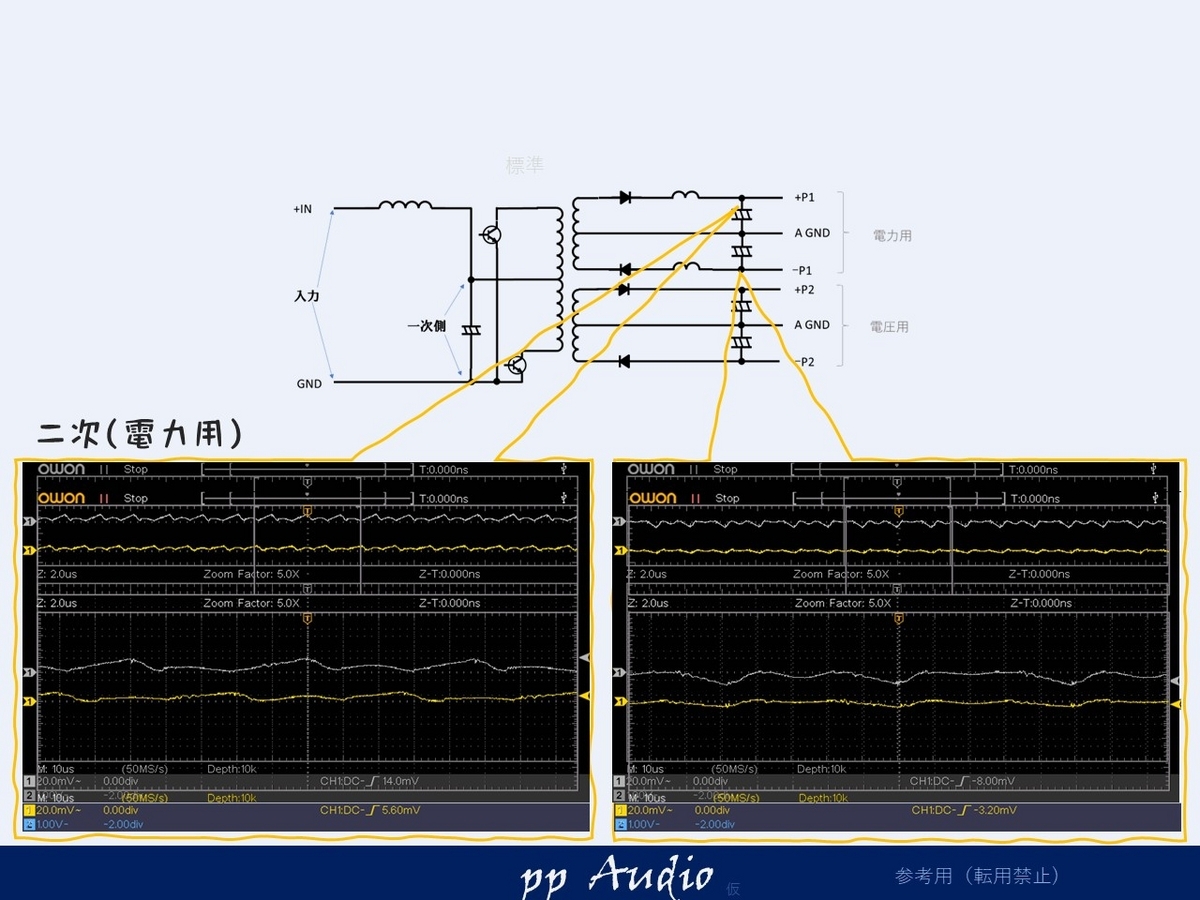

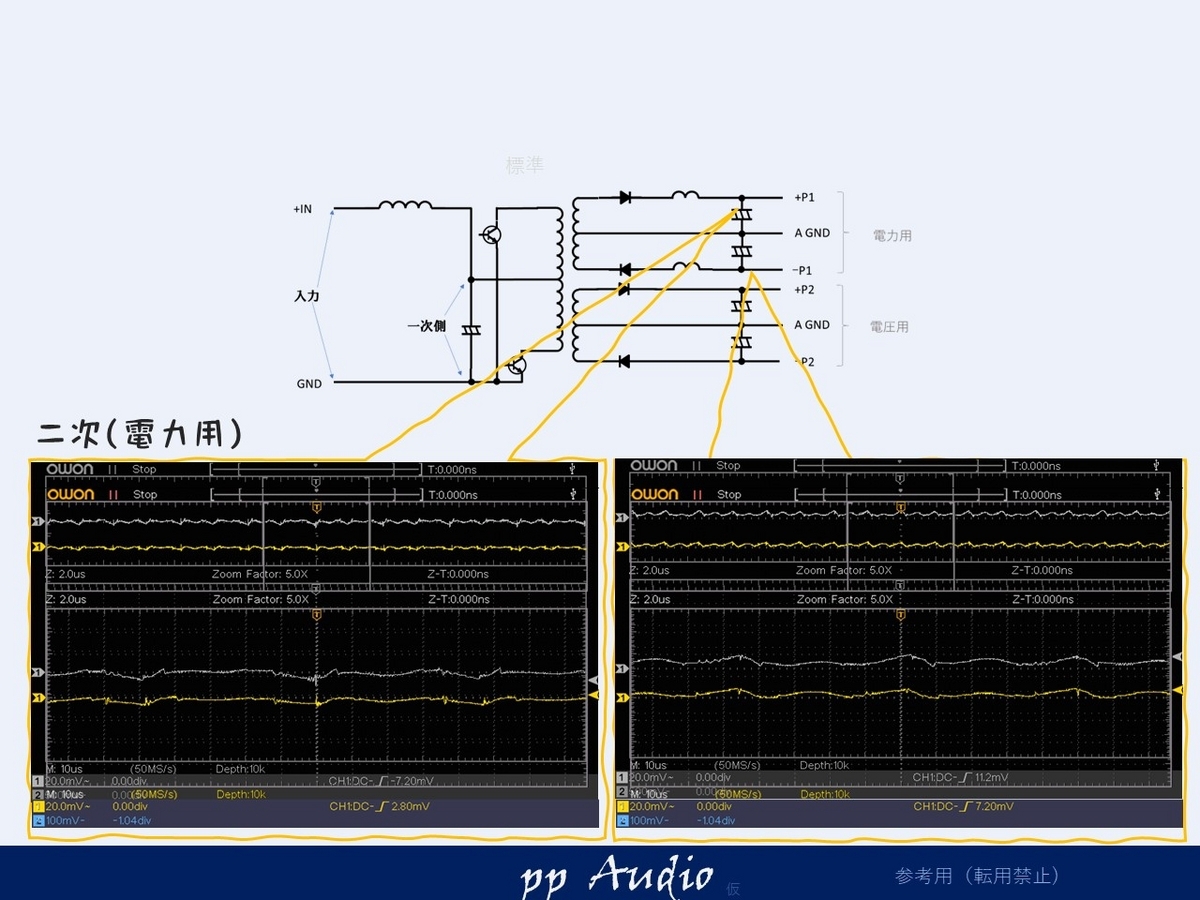

二次側(電力用)
大型シールドタイプのチョークコイルが採用されているので、オリジナルでも良好でしたが、
超低ESRの電解コンでさらに抑え込みます。

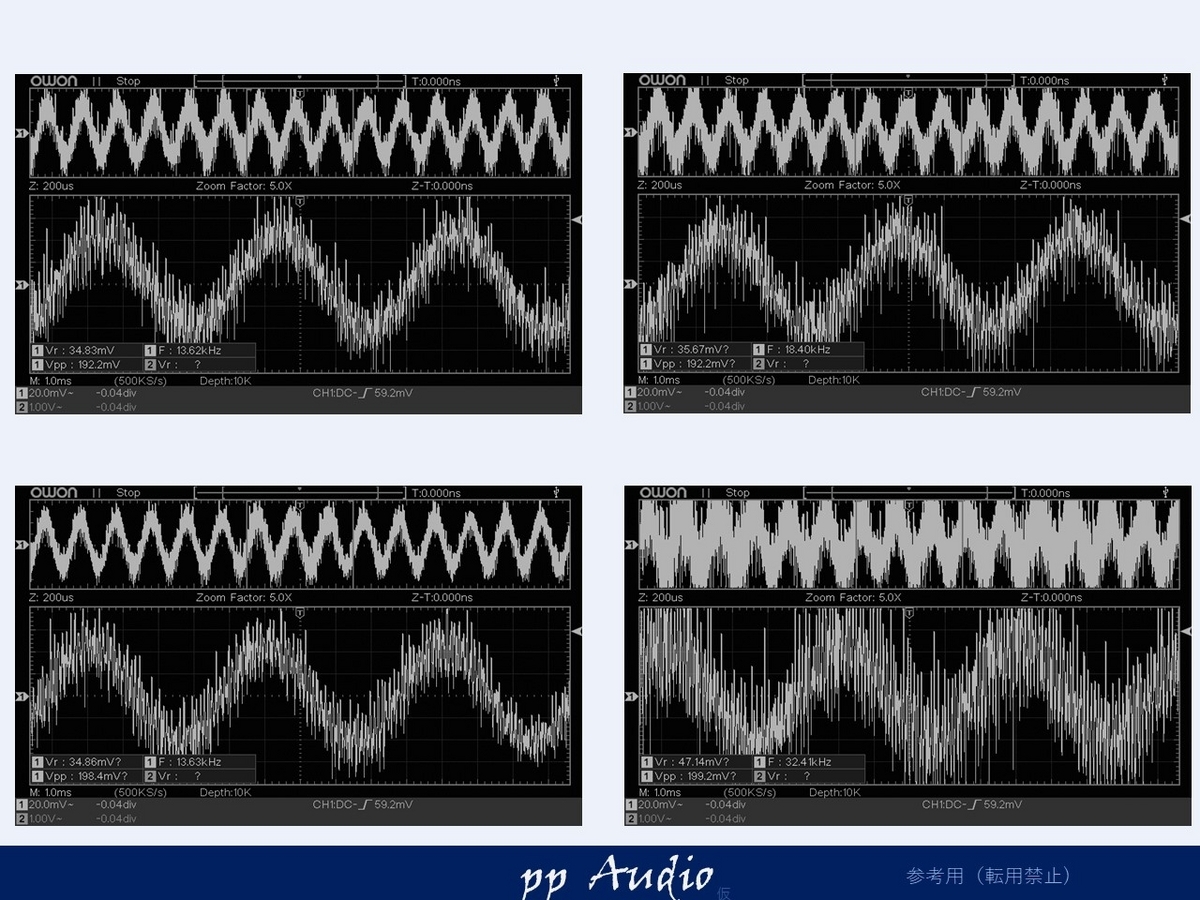

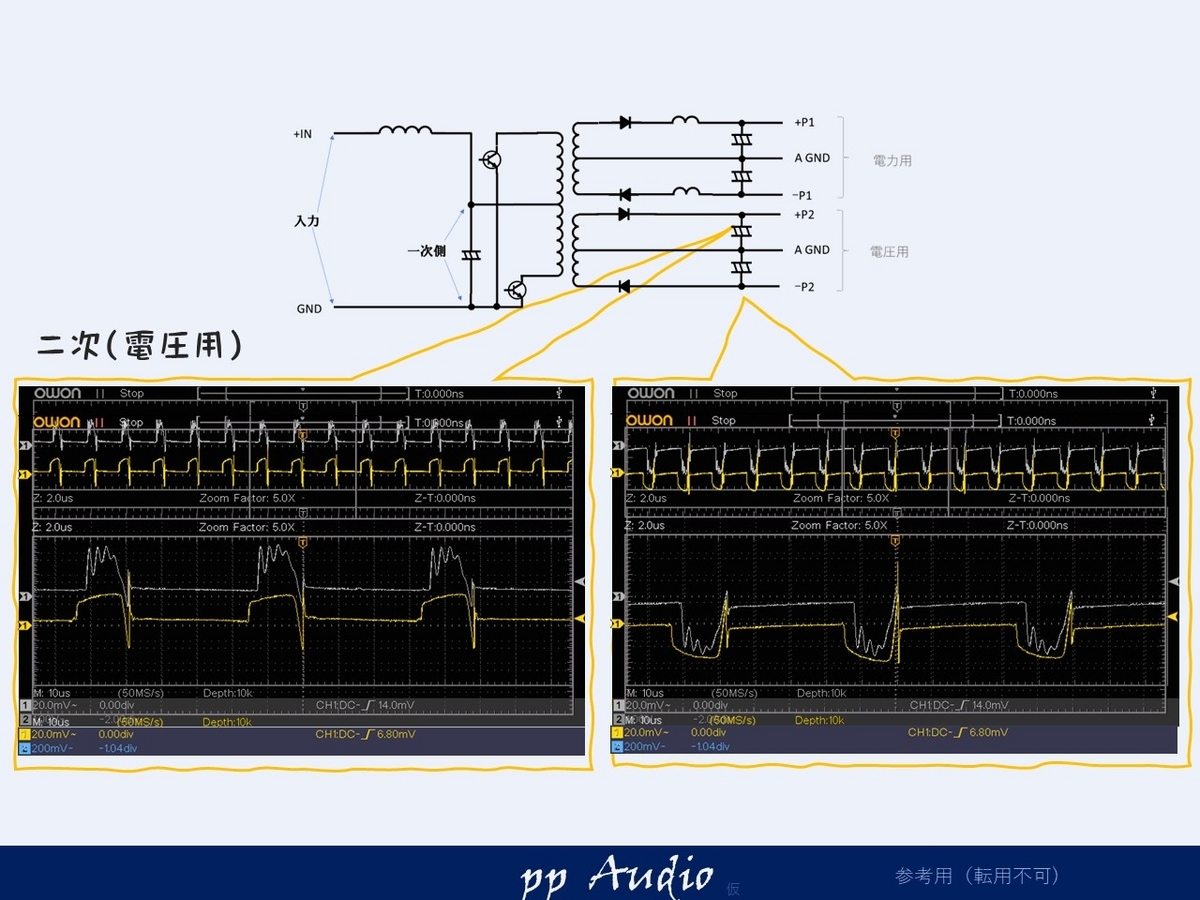

二次側(電圧用)
スパイクがきになるところですが
僅かですが、改善が見られます。

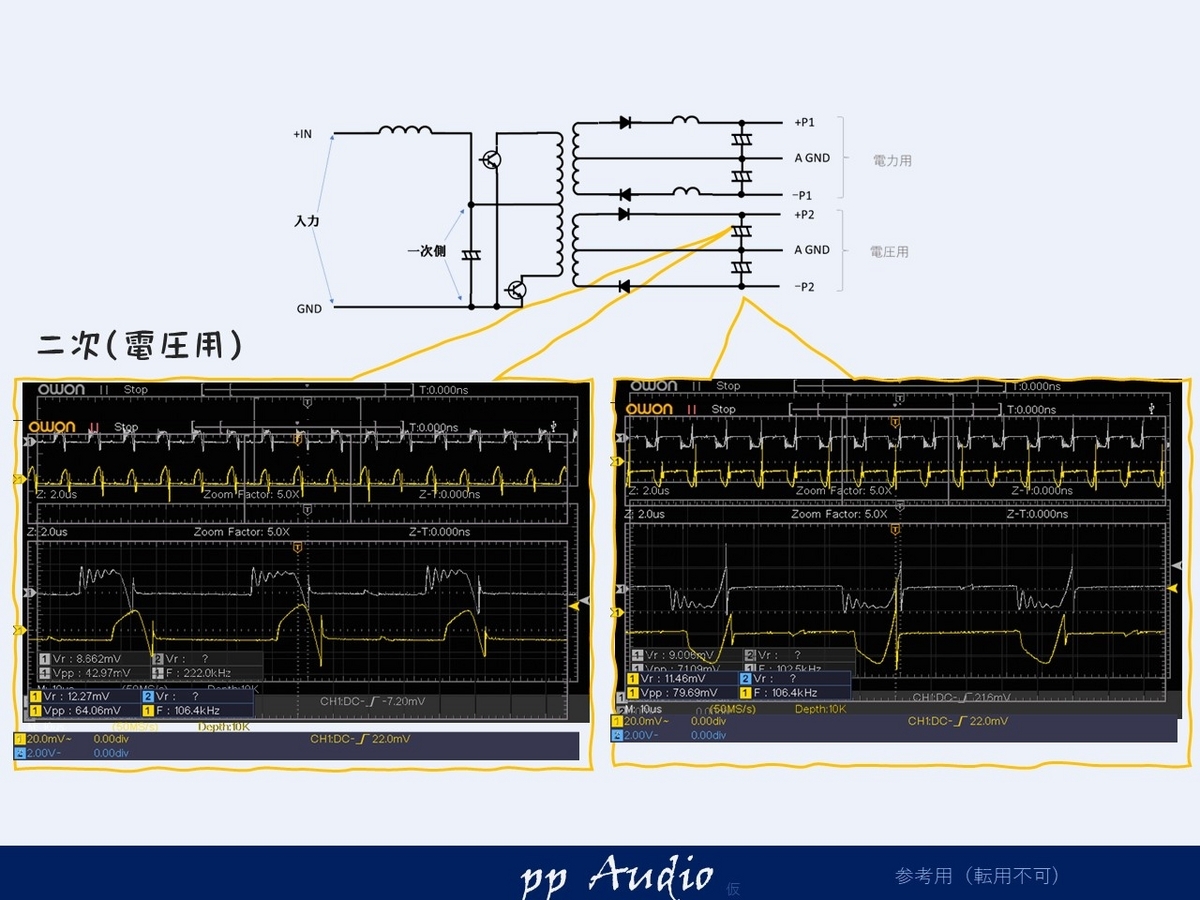

二次側(電圧用)追加
PA-304Sには、電源が少し発振してしまう、既知の問題がありました。
発振がおさまり、変動量も小さくなったことがわかります。
出力確認
妥当性の確認として、出力観測と周波数特性を見てみます。

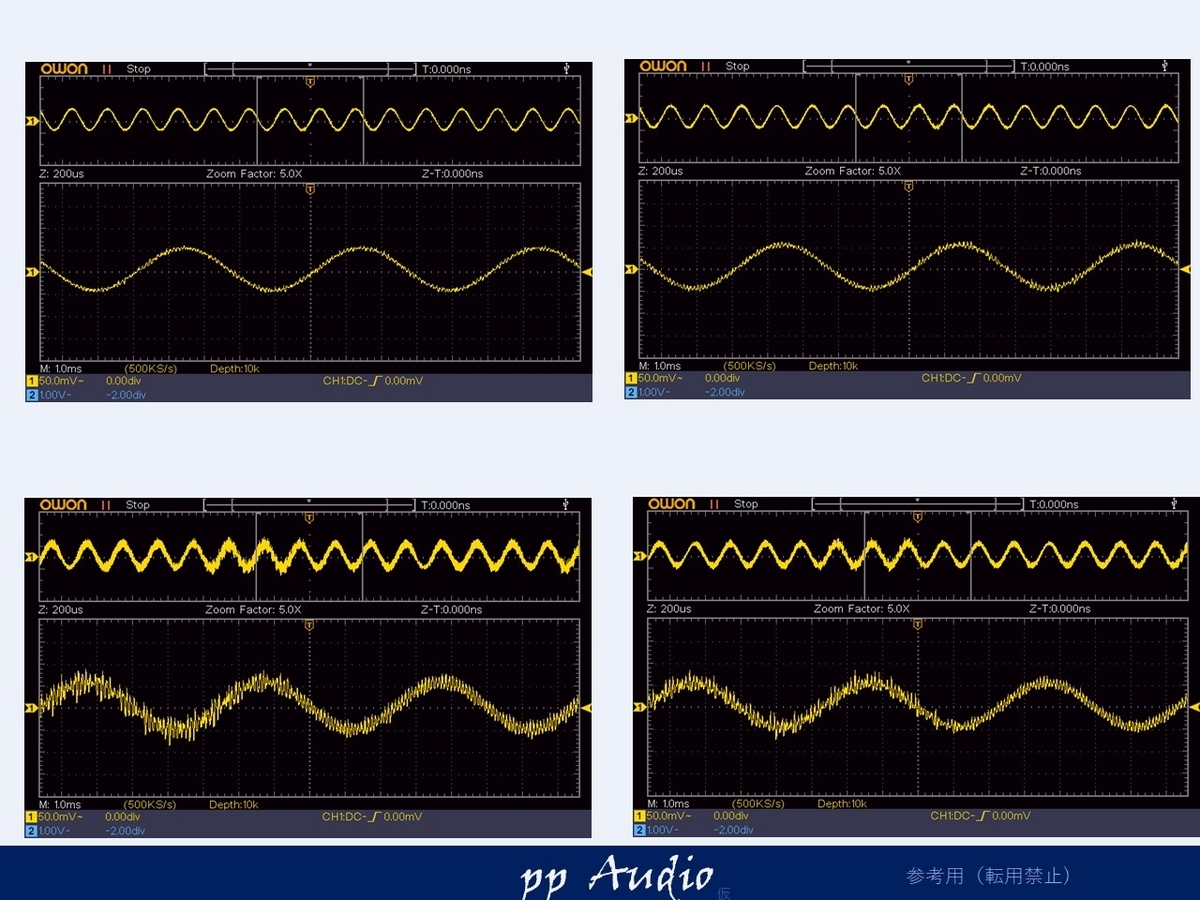

微小信号
通常の状態では、
正弦波の確認が厳しいですが
かなり改善してることがわかります。

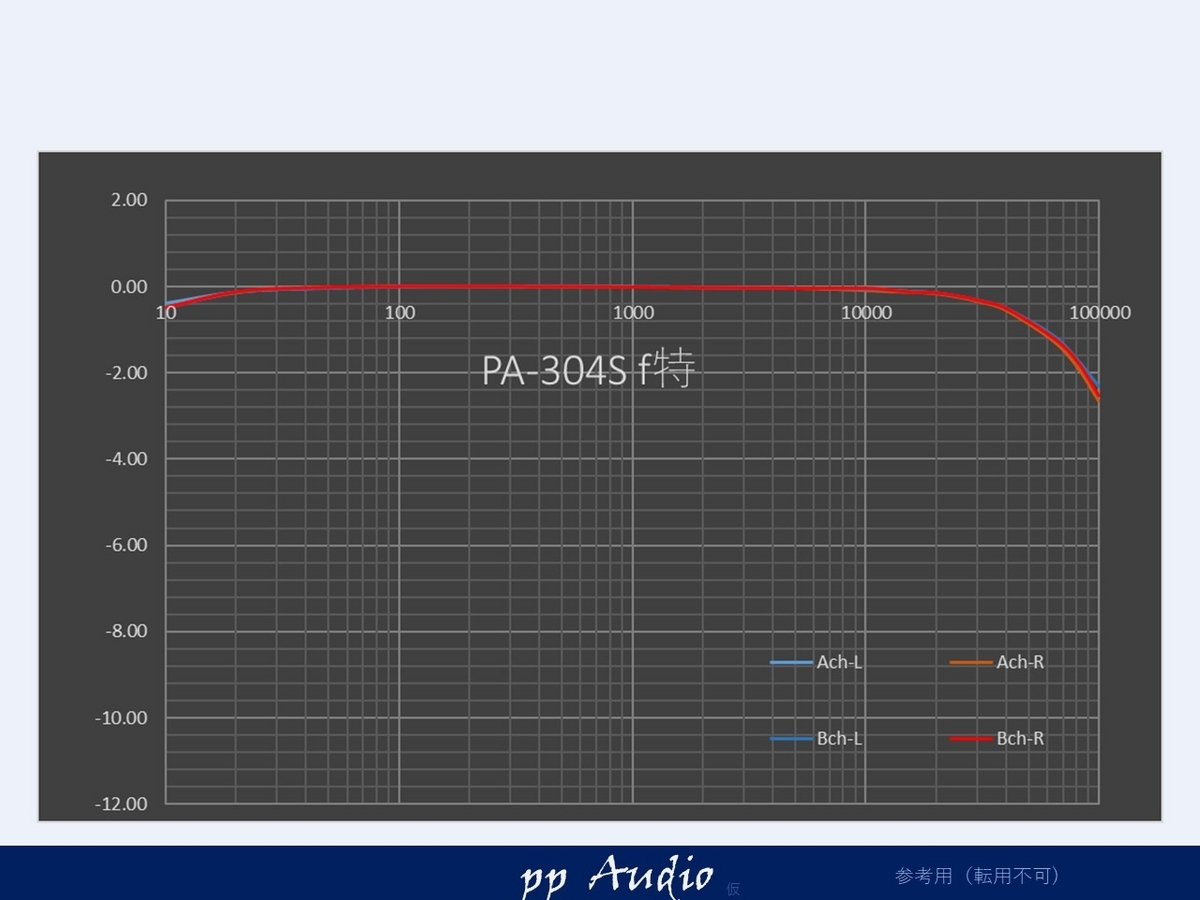

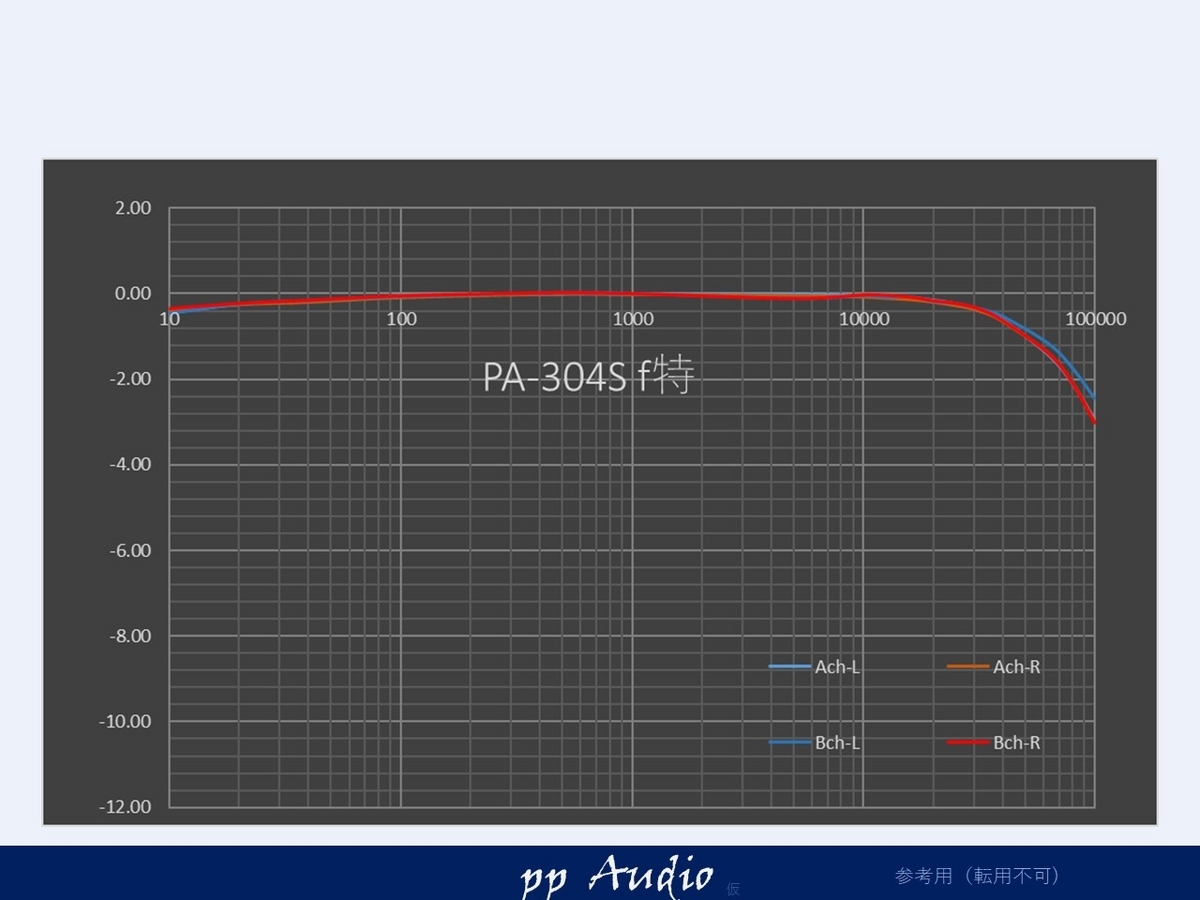

周波数特性
最後に周波数特性
いつものきれいな特性が表れました。
二台目整備
今回は、PA-304Sを2台整備しました。

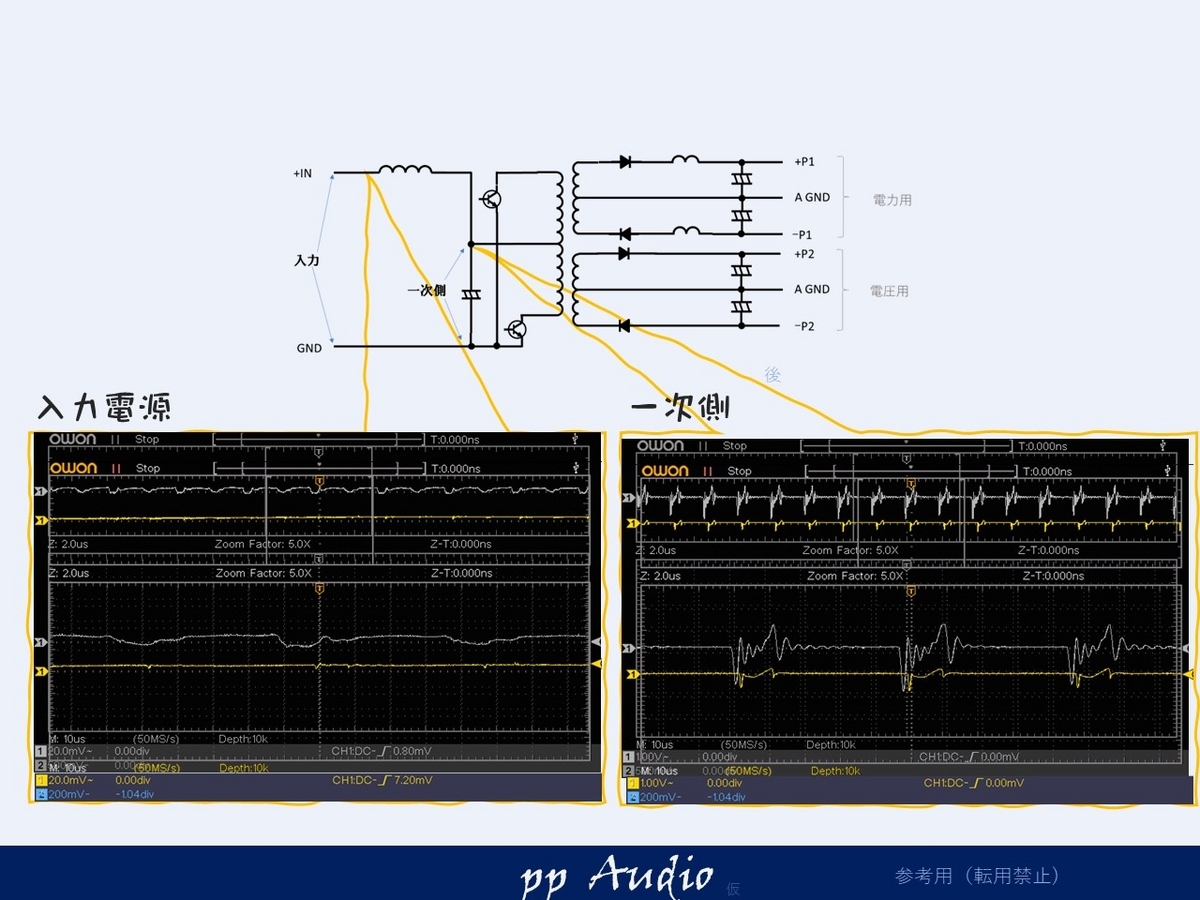

電源(一次側)
二次側(電力用)
オリジナルでも良好な状態した。
二次側(電圧用)
少し発振気味でしたが
電源の安定化を図り、改善できました。
出力確認(#2)
微小出力
オリジナル状態では、さすがに、高調波がきになります。
GNDパラメータ変更と電源の安定化で
無理なく抑え込みました。
周波数特性
まとめ
音の出なかった、要因は、GNDとシャシーの遮断と、ハンダ不良でした。しっかり修繕して、PA-304Sを蘇らせました。

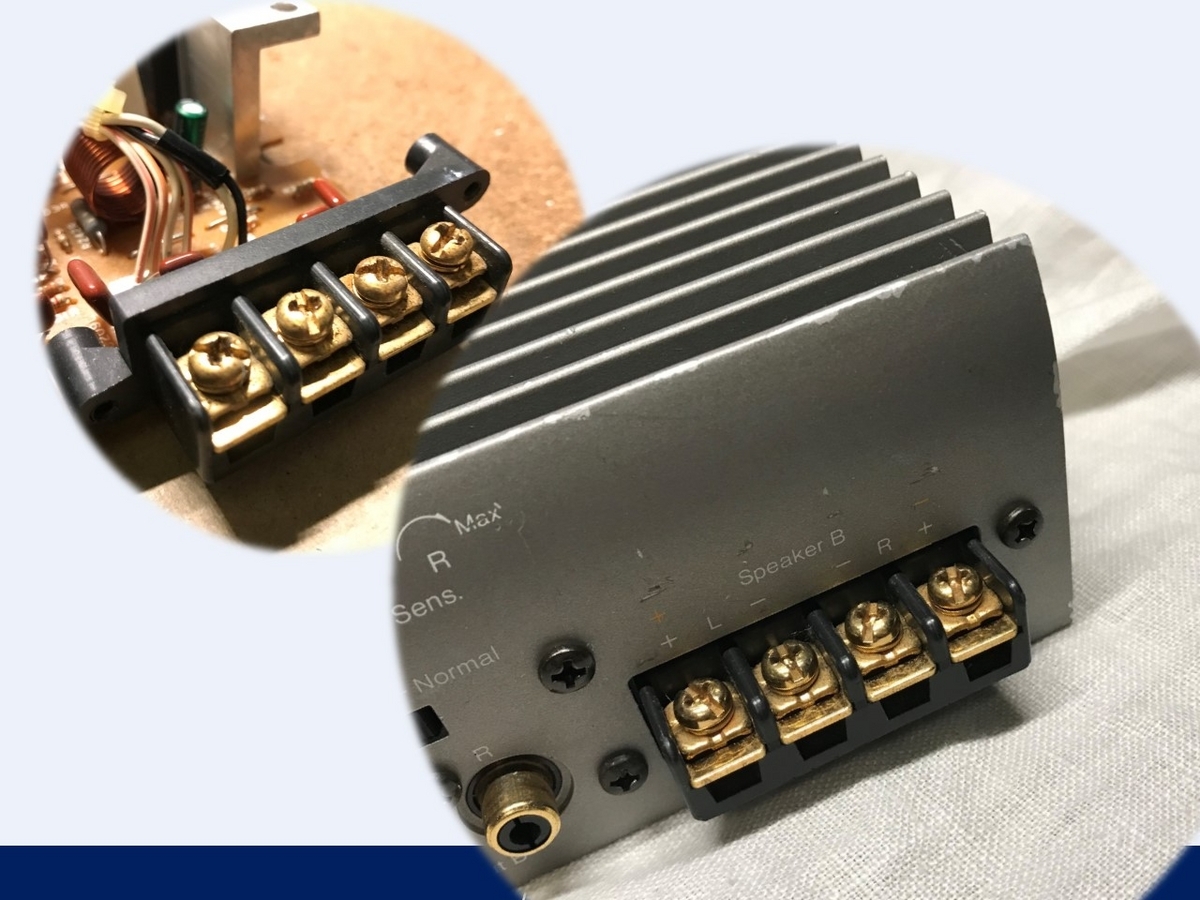

細かいところですが、端子ネジも、磨き上げ
絶縁シートも新品に
基板状態は、オリジナルとして通用できるように
これで、オーナー様の元で、末永く、音楽を奏でてくれるでしょう。
