多くのピアニシモ仕様のアンプを使われるオーナは、複数のアンプを使われ楽しまれている方が多く、他のアンプもピアニシモ仕様にアンプへグレードアップをご希望されることが普通になってきていると。
本100PAもPA-304のオーナの方からのメンテナンスの ご依頼になります。
しっかりメンテナンスして、100PAの魂を尊重し、ピアニシモ仕様に仕上げてみたいと思います。
はじめに
100PAは、4chの50Wのフルディスクリートのアンプです。
スペックよりも音に拘った設計思想に見受けられます。価格は、中古品でもPA-304の倍以上するようですが、たしかに、その価格に見合う音が流れてくると感じます。

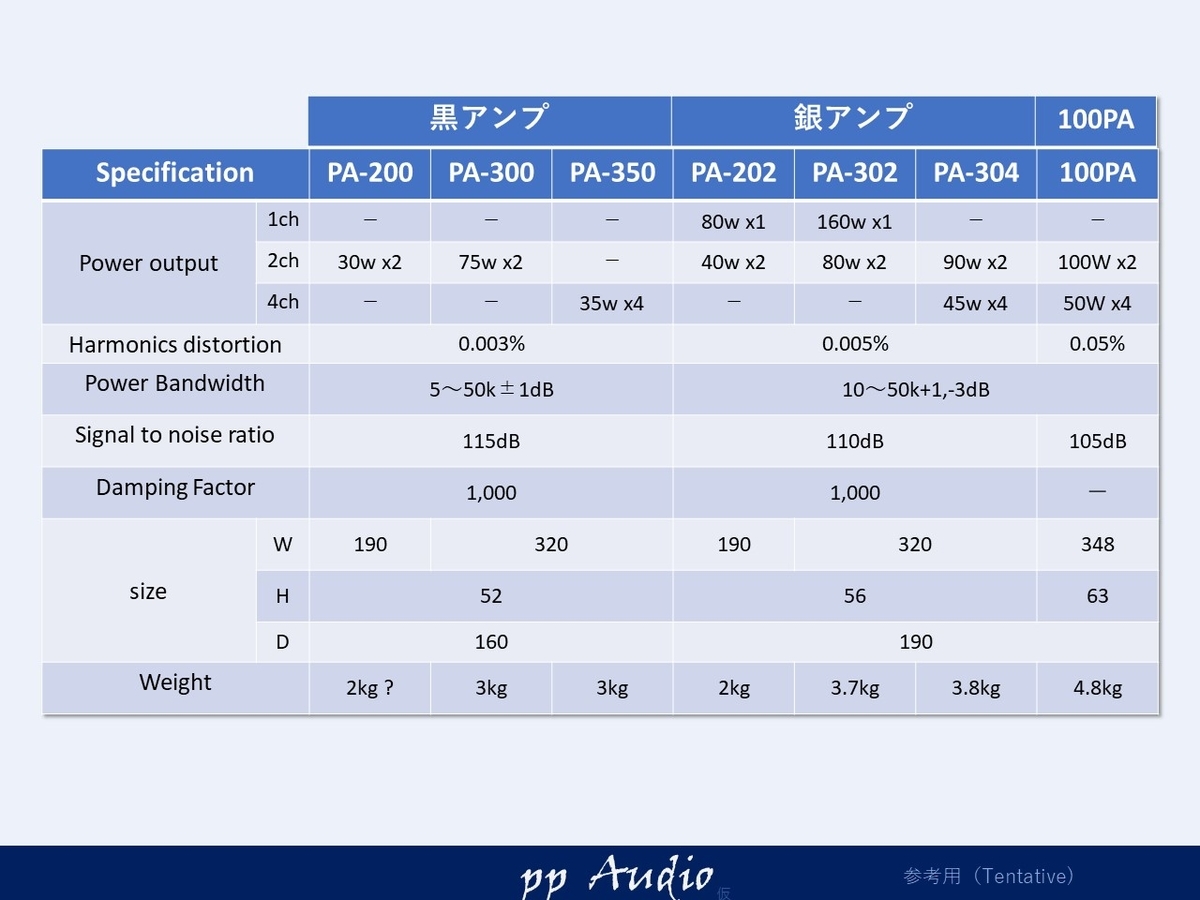

仕様
100PAは、振動アイソレーションを採用しており、ボディもPA-304よりかなり重厚になっており1kgも重いです。
アンプ回路だけでなく、車載されることを考慮し、しっかりと対策しています。

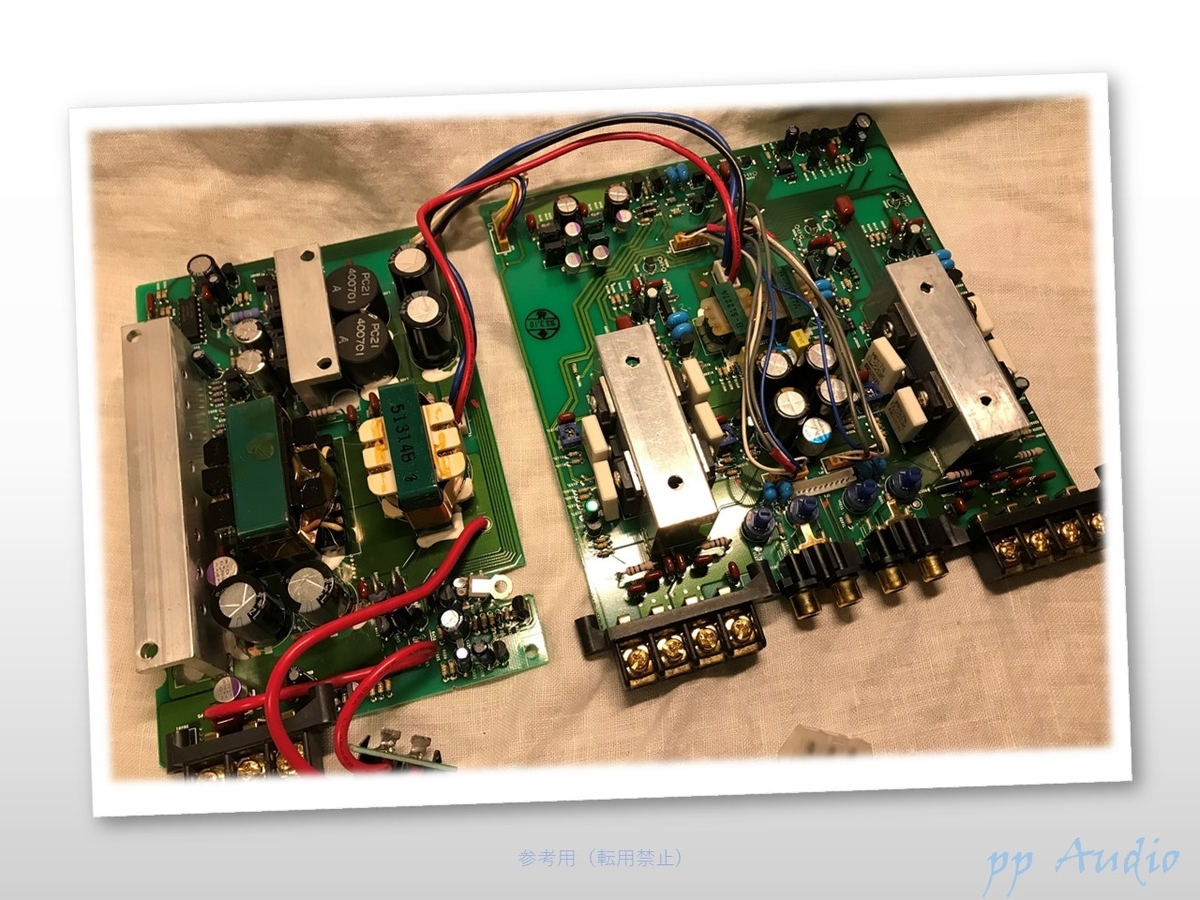

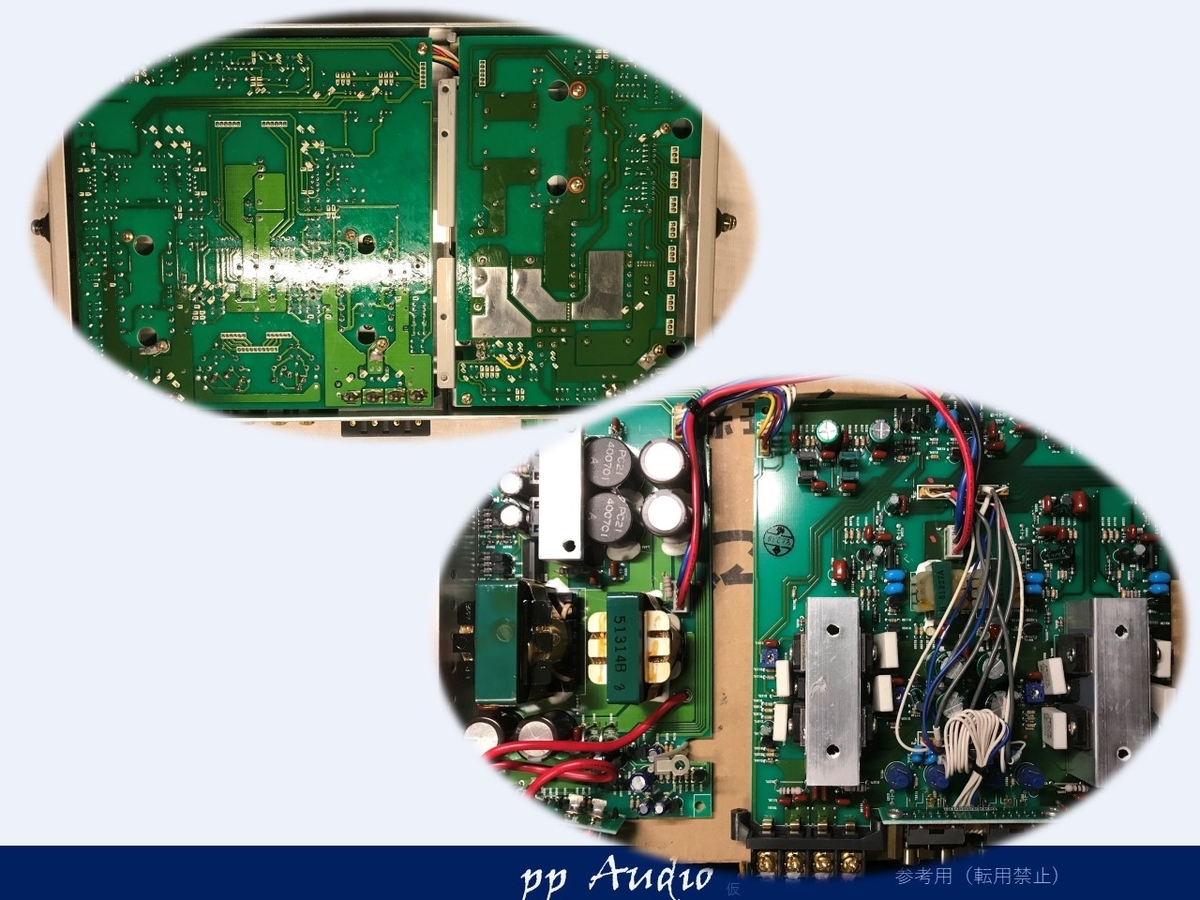

内部状態

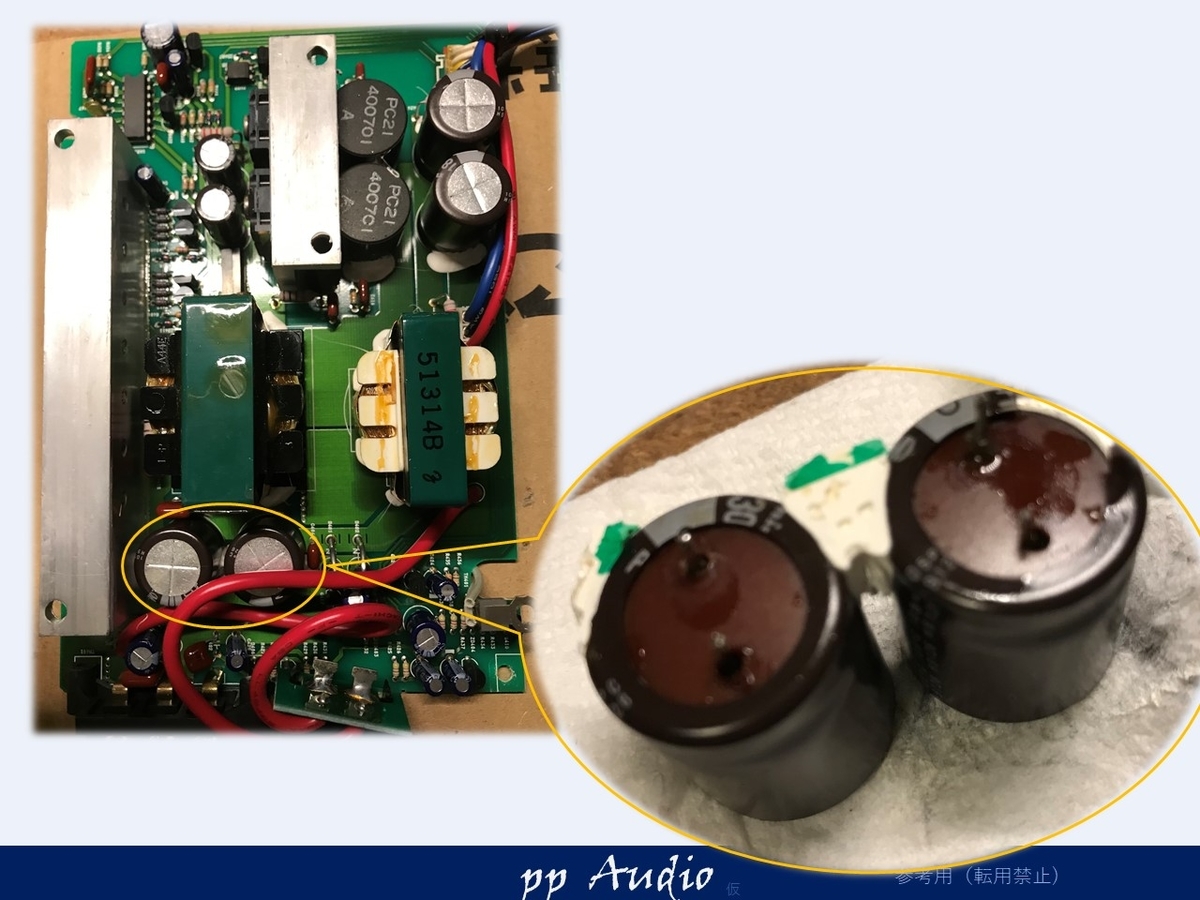

100PAは、余裕がある電源設計になっていますが、時折コンデンサの液漏れが見られます。
本100PAも僅かですが、液漏れがありました。
基板への侵食前でしたので、良かったです。
状態確認
アンプの状態を確認してみます。

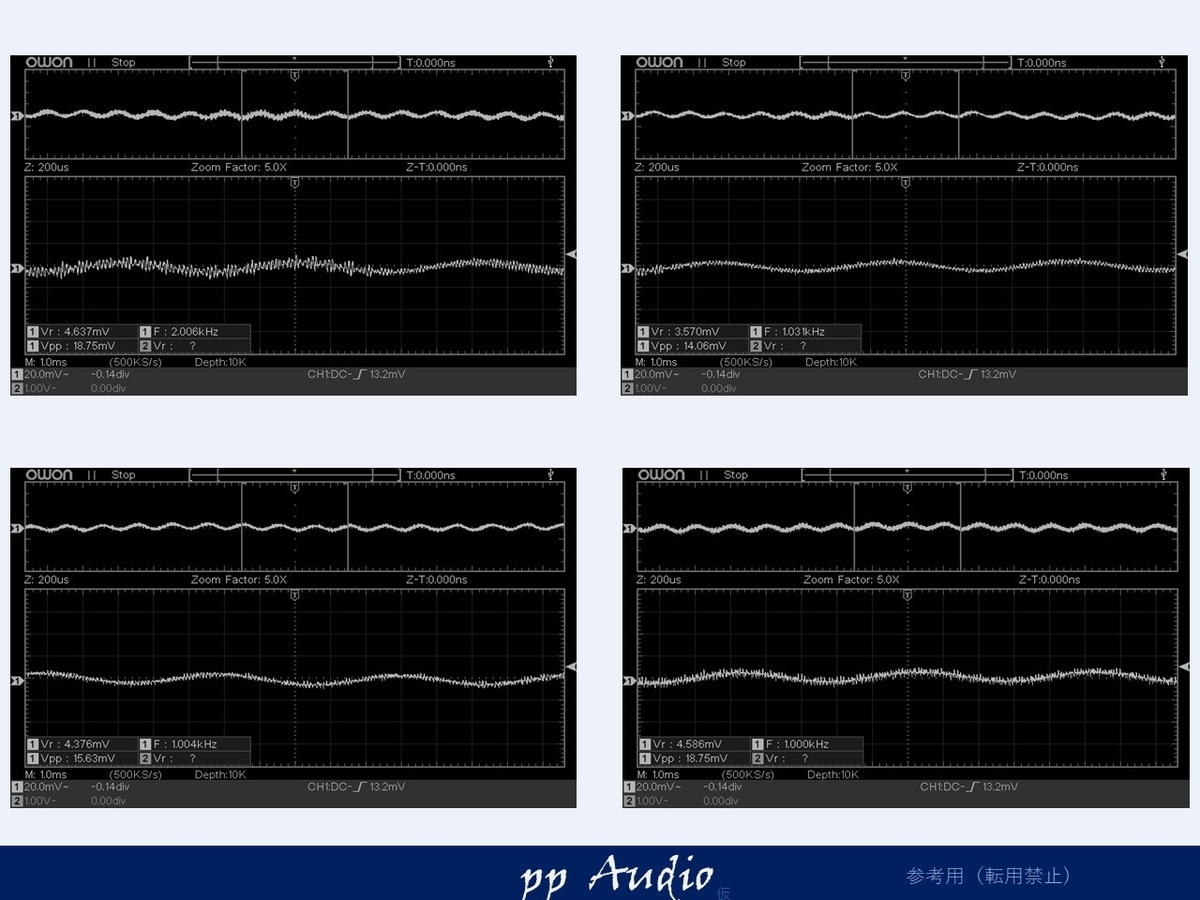

出力波形
微小信号を確認
僅かな高調波が見られますが、とても状態が良いことがわかります。

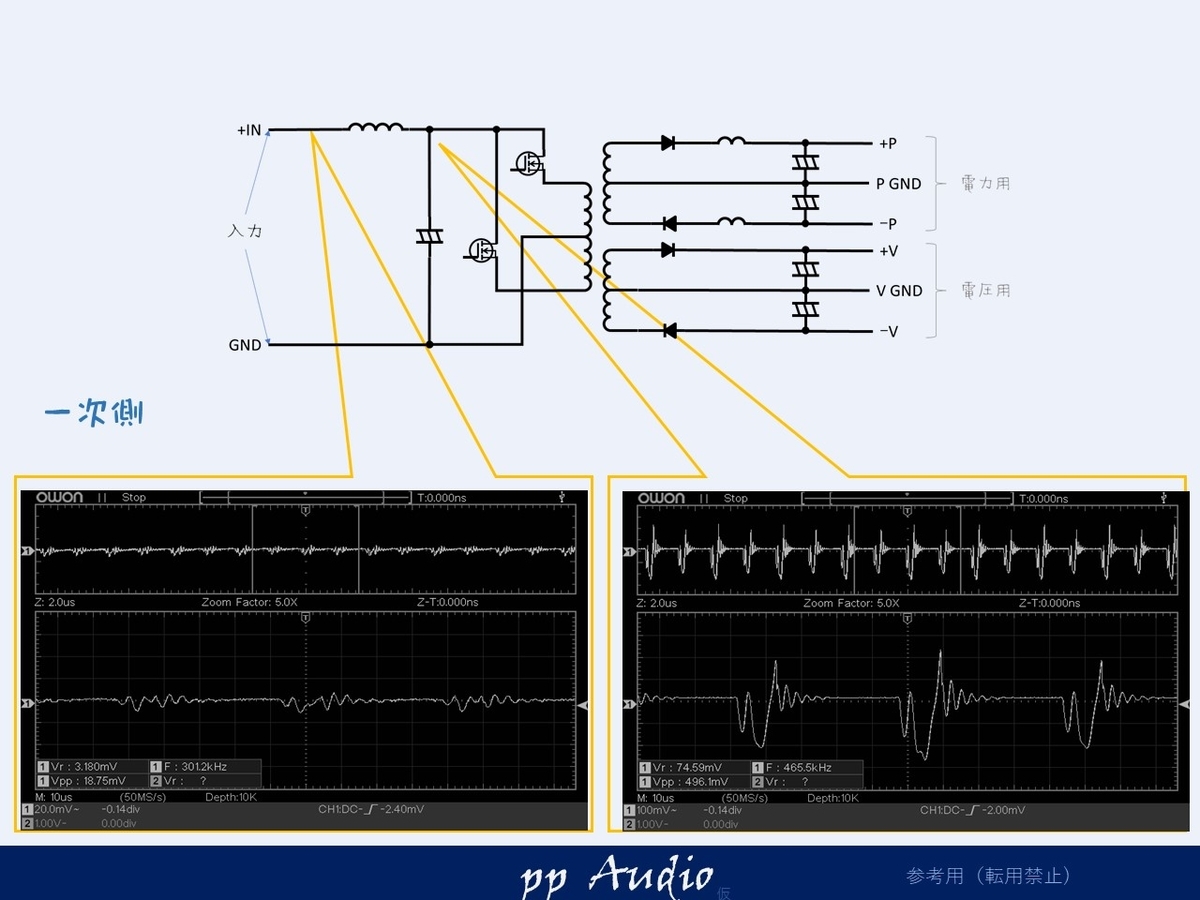

一次電源
電源の変動状態（リップル）も確認します
少し変動がみられますが、一般的なカーアンプの１／１０でしょうか。とても優秀です。

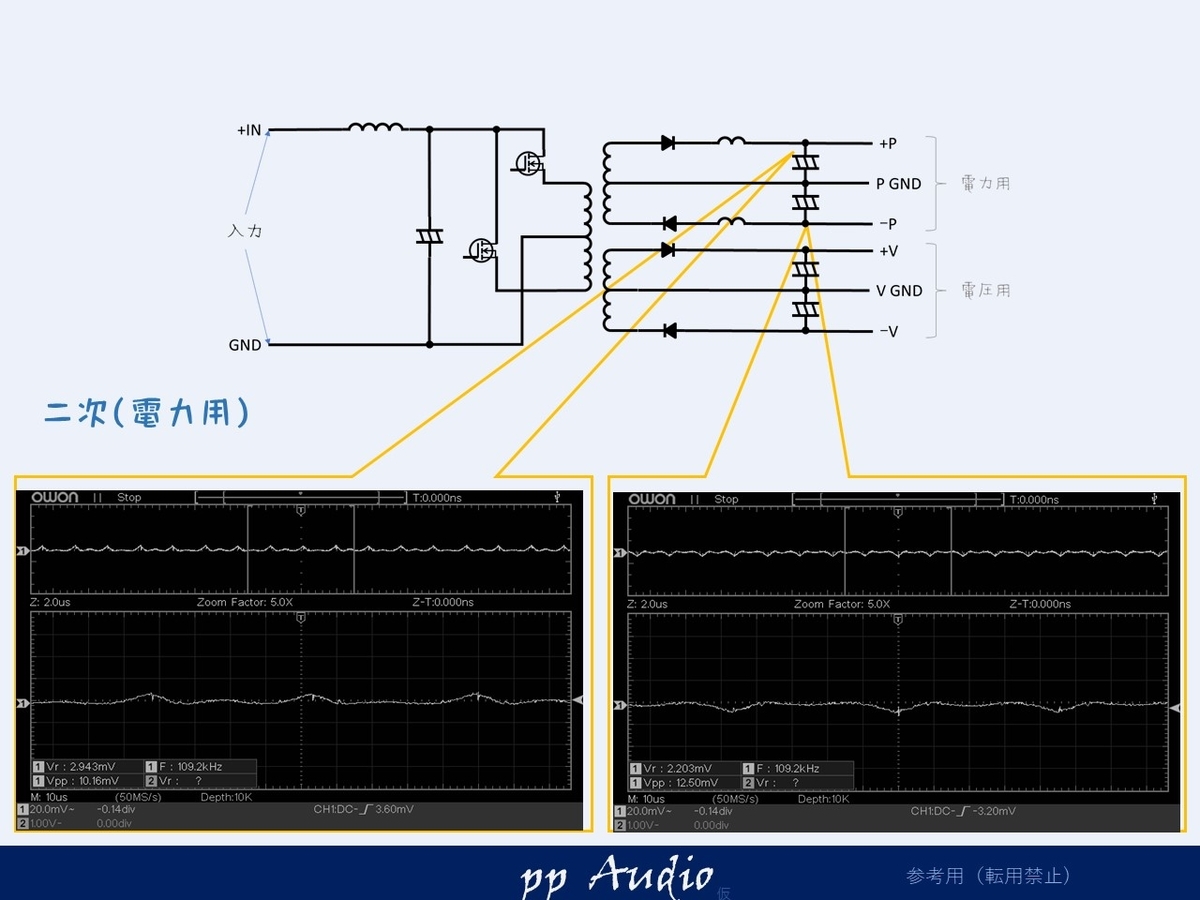

二次側（電力）
フィルタが搭載されているので
とても優秀です。

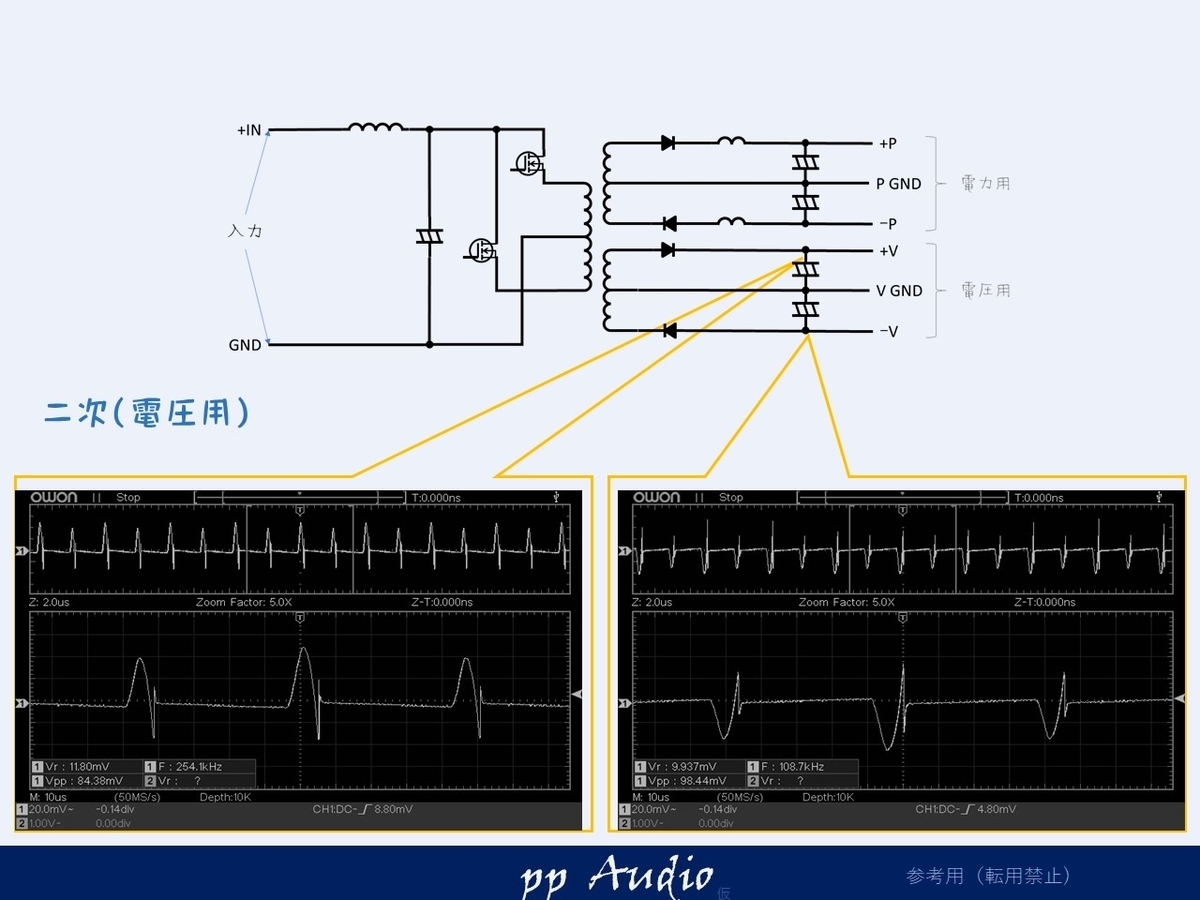

二次側（電圧用）
電圧用は、フィルタが搭載されていなので
少しスパイクがきになりますが、100mV以下ですので、とても優秀な状態です。
カスタム・メンテナンス
今回は、ピアニシモカスタムと、高分子のカップリング仕様でメンテナンスします。
- 電源高付加コンデンサ交換
- 一次、二次の高調波対策
- アンプ基板供給電源経路の高調波対策
- アンプ基板電源用コンデンサ交換
- 高分子コンデンサ交換
- GND接続係数の見直し
- ブリーダ抵抗の容量アップ
- プリアンプ電源の強化
音声増幅回路は、カップリングを高分子へ交換し、歪や交流の非対称特性を改善します。この効果は、測定では、高周波数特性の改善で僅かですが、確認できますが、それ以上に歪み感の改善がはっきり確認できます。

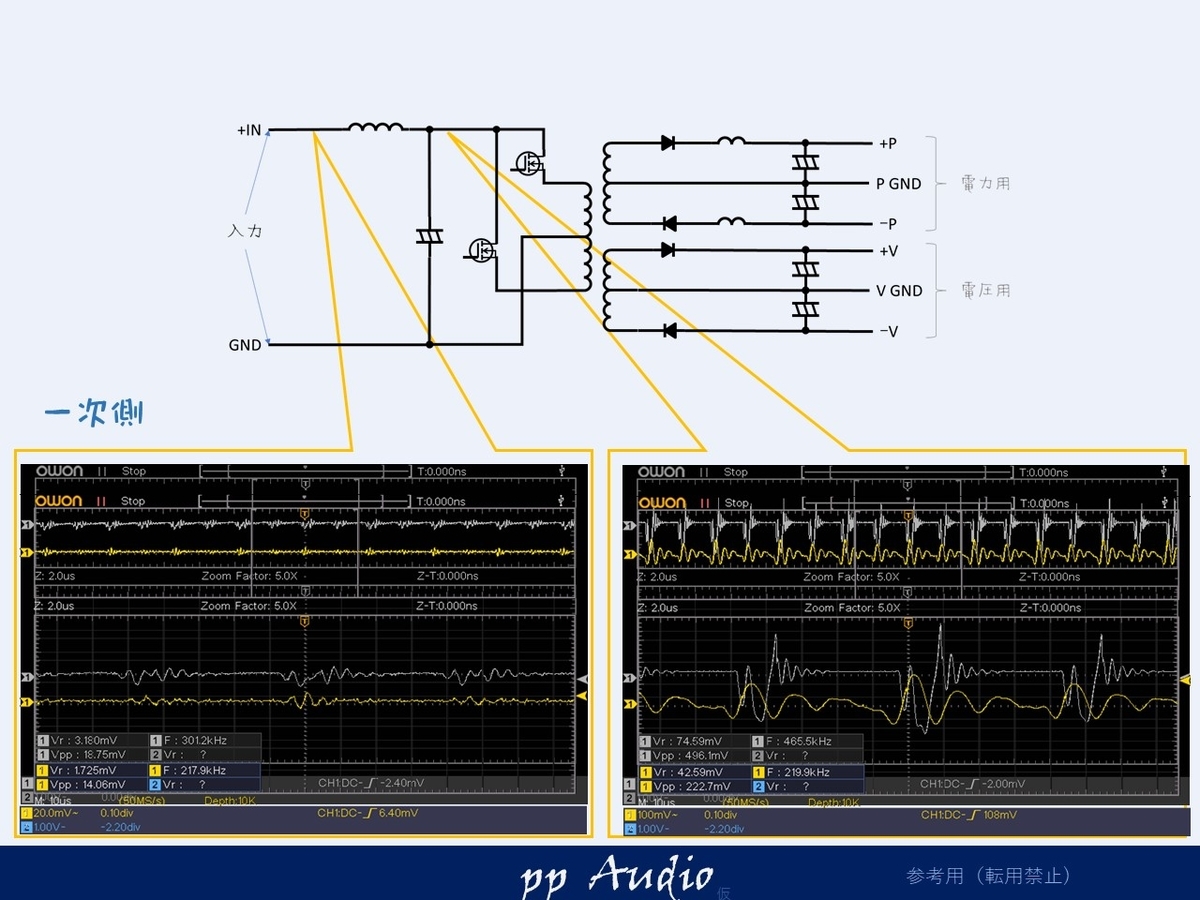

電源一次側
少し拡大していますので、大きく見えますが、200mV程度でとても優秀な状態になりました。

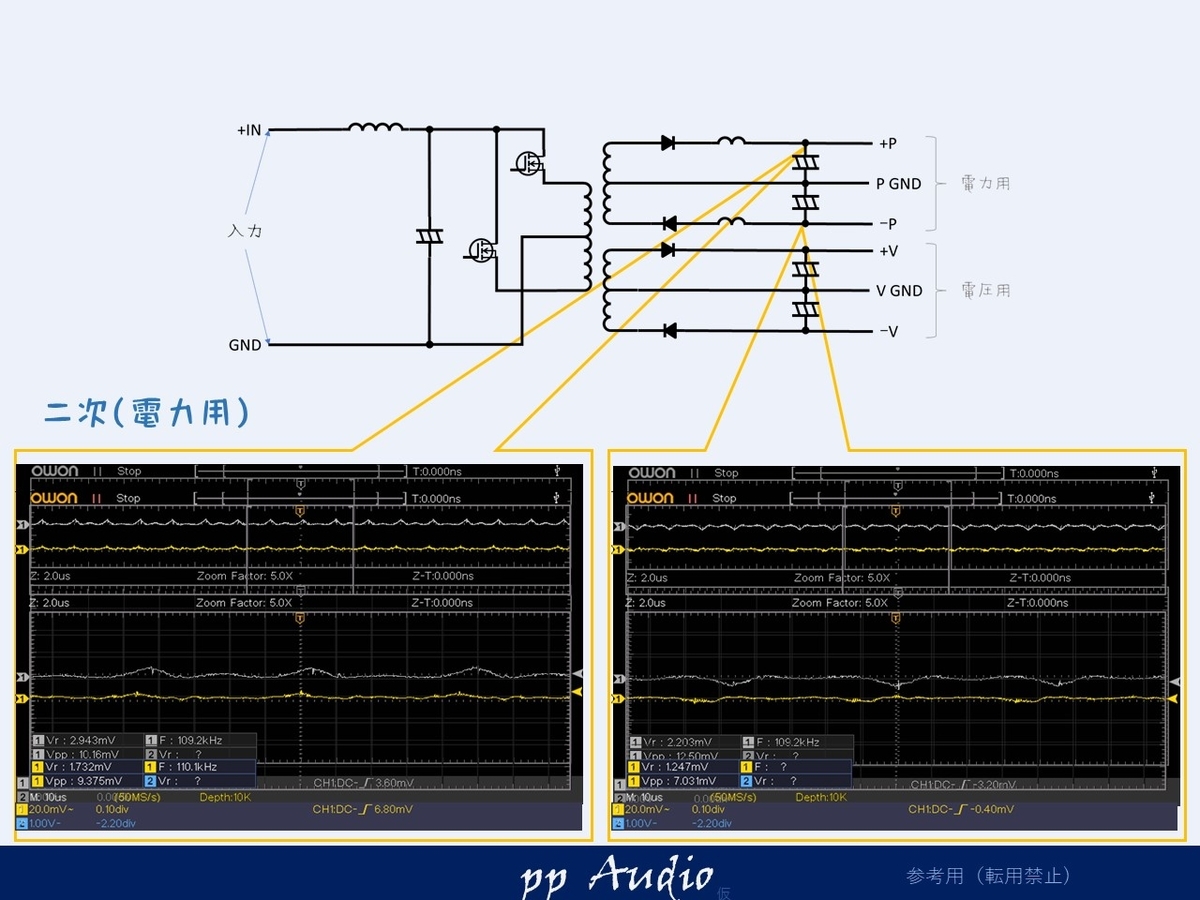

二次側（電力)
優秀な電力用電源状態ですが
チップセラコンによりさらに改善。

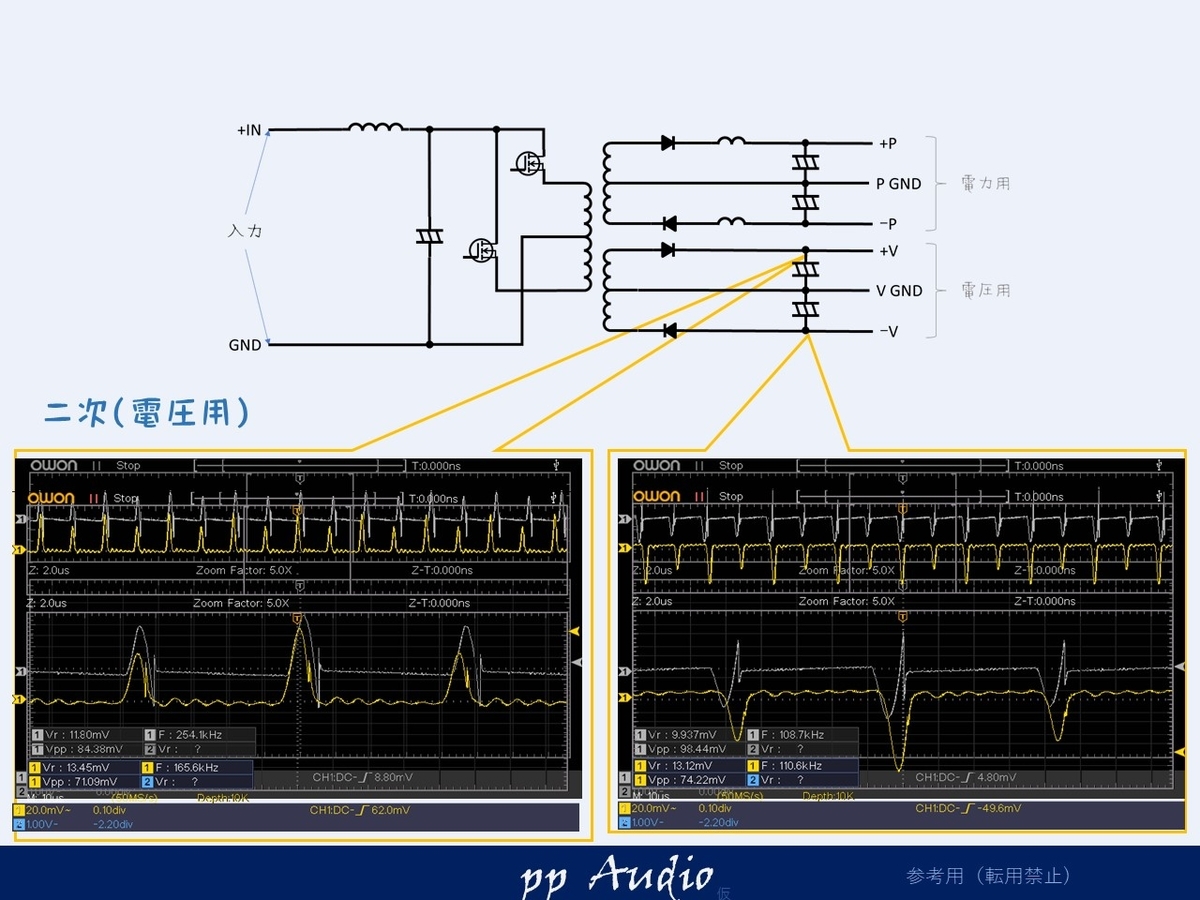

二次側（電圧）
スパイクが少しみられましたが
チップセラコンでしっかり抑えます。

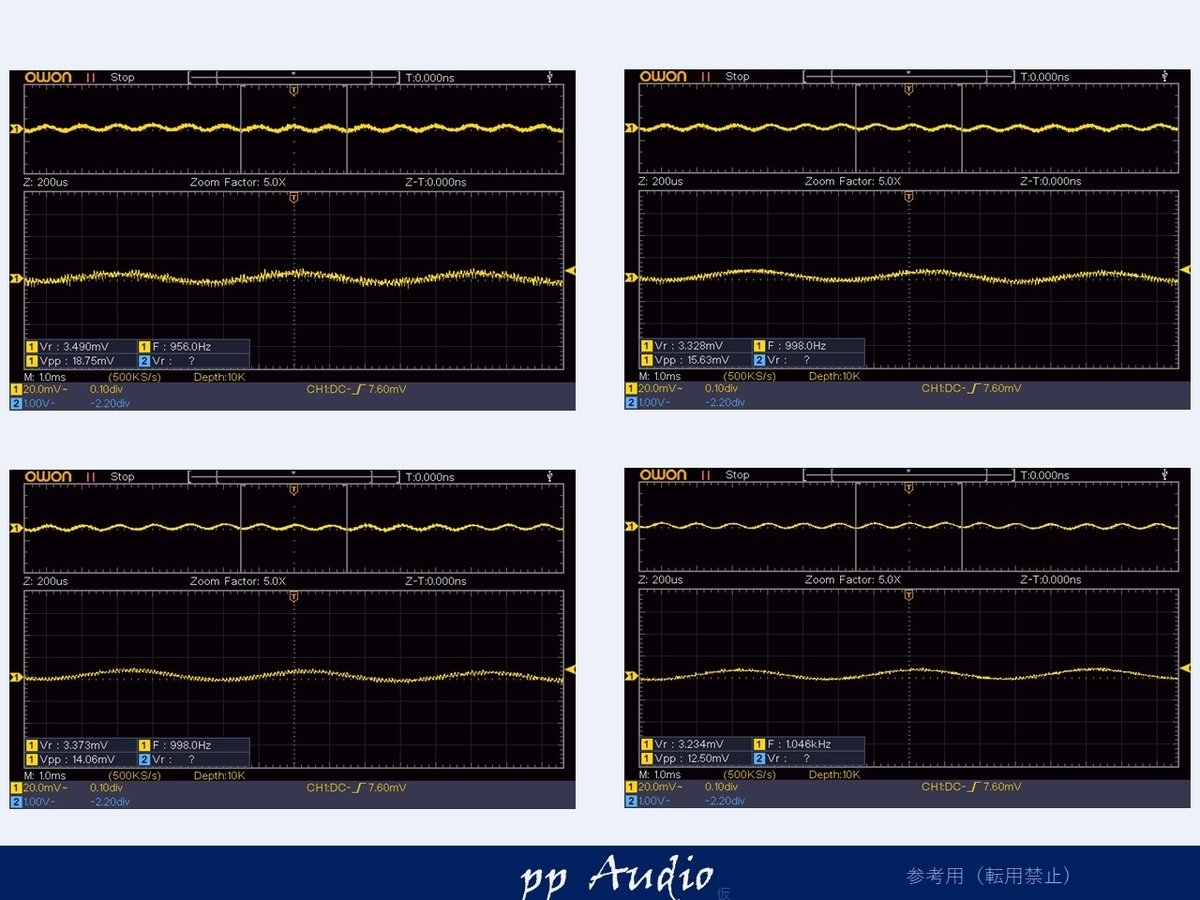

音声出力
僅かな高調波が確認できた出力ですが
一回り波形が細くなったことがわかります。
高調波対策とGNDの接続係数の変更による効果です。
まとめ
今回の100PAはコンデンサから僅かな液漏れがみられただけでとても良好な状態でしっかりとメンテナンスできました。
末永く使えるように、長寿命の部品を採用、また高調波は、セラミックコンデンサでバイパスし、電解コンデンサへの負荷も低減し、さらなる長寿命化を実現しています。
大きな素子を無理に装着せず、実用的かつ、高性能、高寿命にまとめています。

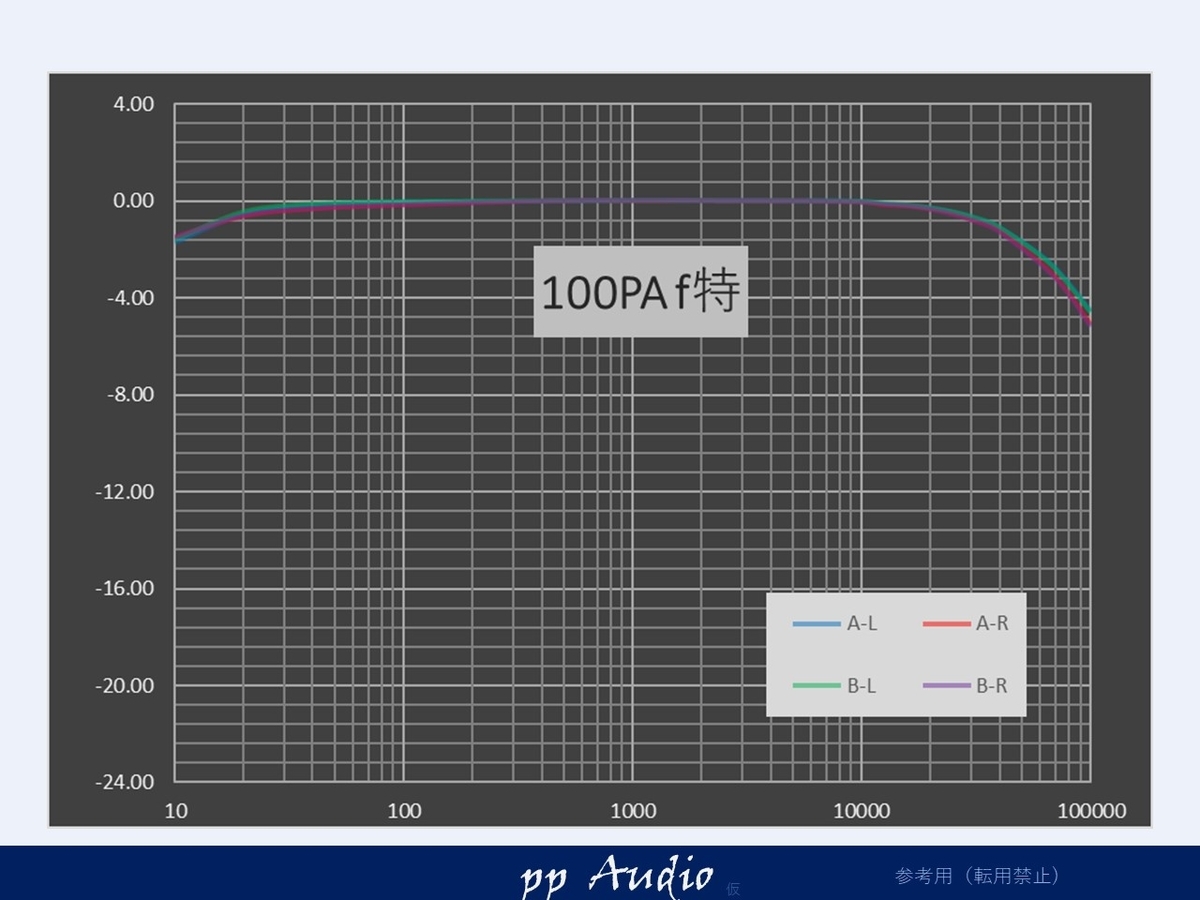

周波数特性
周波数特性もカマボコのとても良好な特性です。超高域を無理に引き伸ばすことなく、低歪で、音楽のニュアンスを再現してくれることでしょう。
もし、アナログのカーアンプに魅せられる方は、ぜひ、一度この100PAを試してみてはいかがでしょうか。OpAmpは使っていませんが、musesに通ずる音が聞こえてきます。
