ナカミチ PA-304 カスタム・メンテナンス #3 ('21 5) ② カスタム編

電源の一部に、少し基板補修が必要な箇所があったPA-304ですが、無事修理完了。
これより高調波対策を施し、ピアニシモ仕様に仕上げたいと思います。
しっかりピアニシモコンディションが整えば、必ず、OpAmp:muses02の息遣いが聞こえてるくはずです。

f:id:MatsubaraHarry:20210525223658j:plain

おさらい

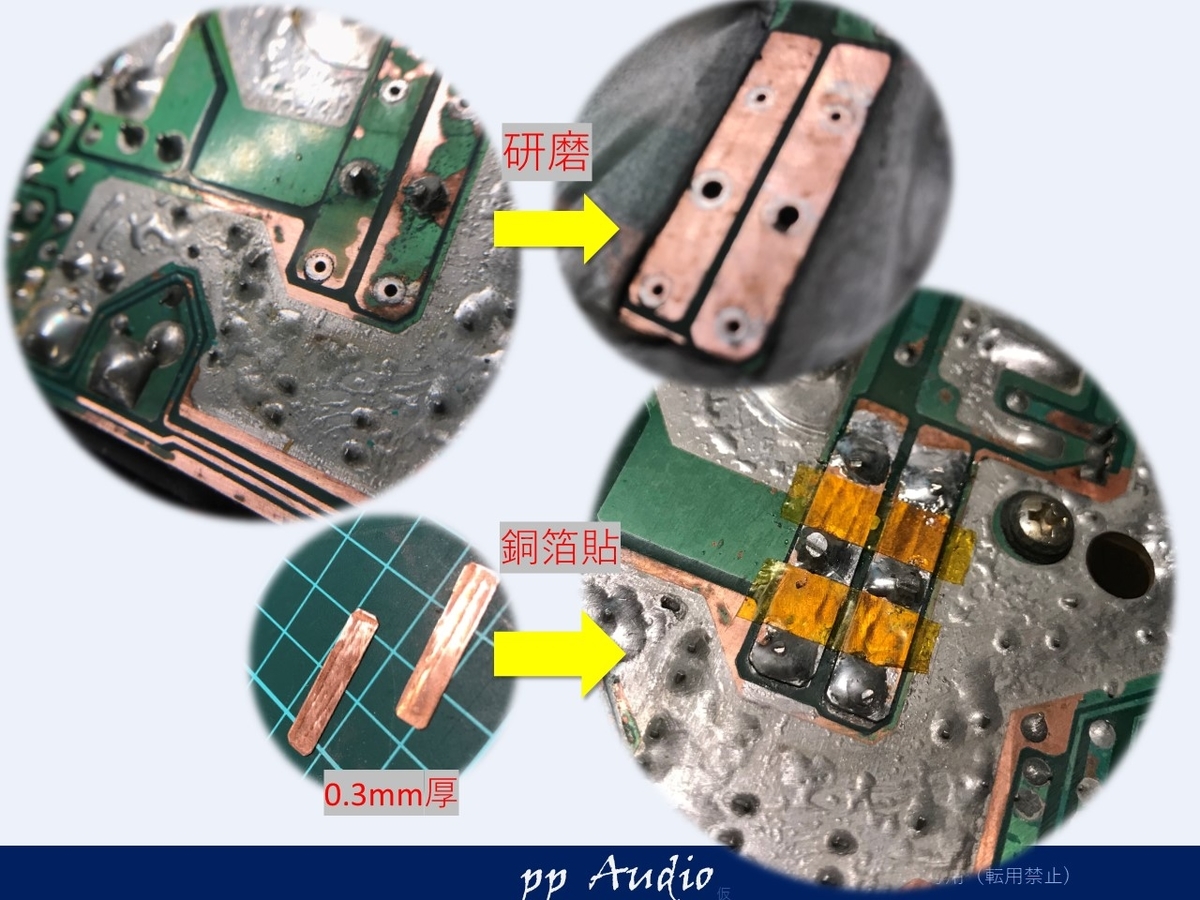

ナカミチのカーアンプは、残念ながら、液漏れの爆弾を持っているコンデンサの全盛期でした。この年代のアンプは、多かれ少なかれ、この液漏れの洗礼を受け、今に至っています。
このアンプは、幸いなことに、一部の範囲でとどまり、無事復旧することができました。

f:id:MatsubaraHarry:20210525224421j:plain

動作確認も終え、標準以上の特性であることが確認できたので、早速、ピアニシモ仕様に仕上げてみたいと思います。

カスタムポイント

カスタムは、目的、効果を考えポイントを抑え行います。

  • 電源の高調波対策

     各ポイントに合わせた容量のセラコンできっちりと高調波を抑制

  • ゲイン調整

     入力のインピーダンスは変更せず、アンプのゲインを-6dB

    ハイレベル入力により、ノイズマージン、低歪化に効力を発揮

  • 高分子フィルムによるカップリング

     電解+メタライズドフィルムを単独の高分子にすることで、

     低域から高域まで、単一の素子で伝搬。

     素子間の干渉をなくし、素直な伝送経路を実現

  • muses02

     スペックではなく、音そのものを伝搬させるためのOpAmpを採用

     OpAmpの電源もmusesに合わせて、カスタム調整

  • ボリューム
     メタルシールドタイプのボリュームを採用。
     接触不良や安定性のみならず、音質低下を抑えます

電源確認

 まず、測定でよく分かる電源の改善を確認します。

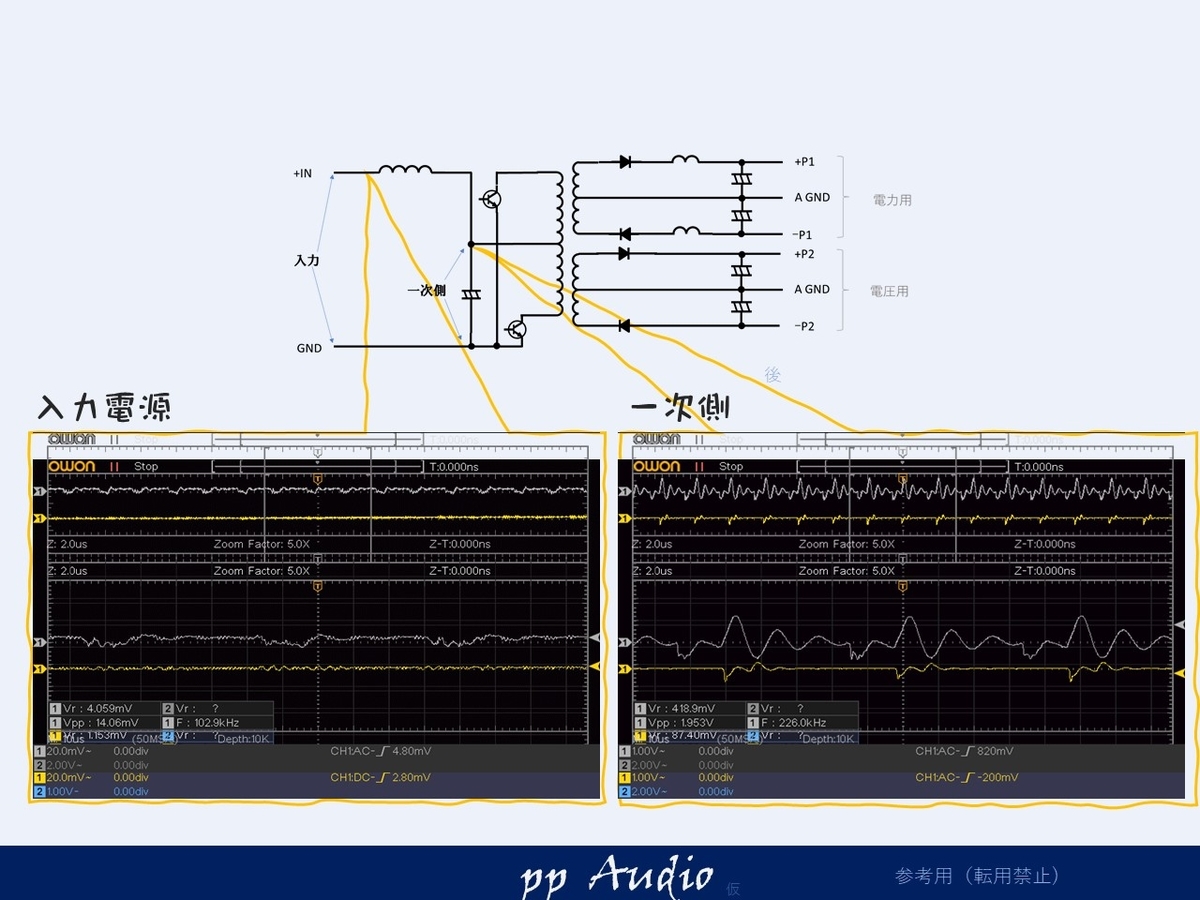

一次側

一次側は、2V近くリップルが標準であります。

f:id:MatsubaraHarry:20210525230145j:plain

いつものように、半分以下に抑え込んでいます。

二次側(電力)

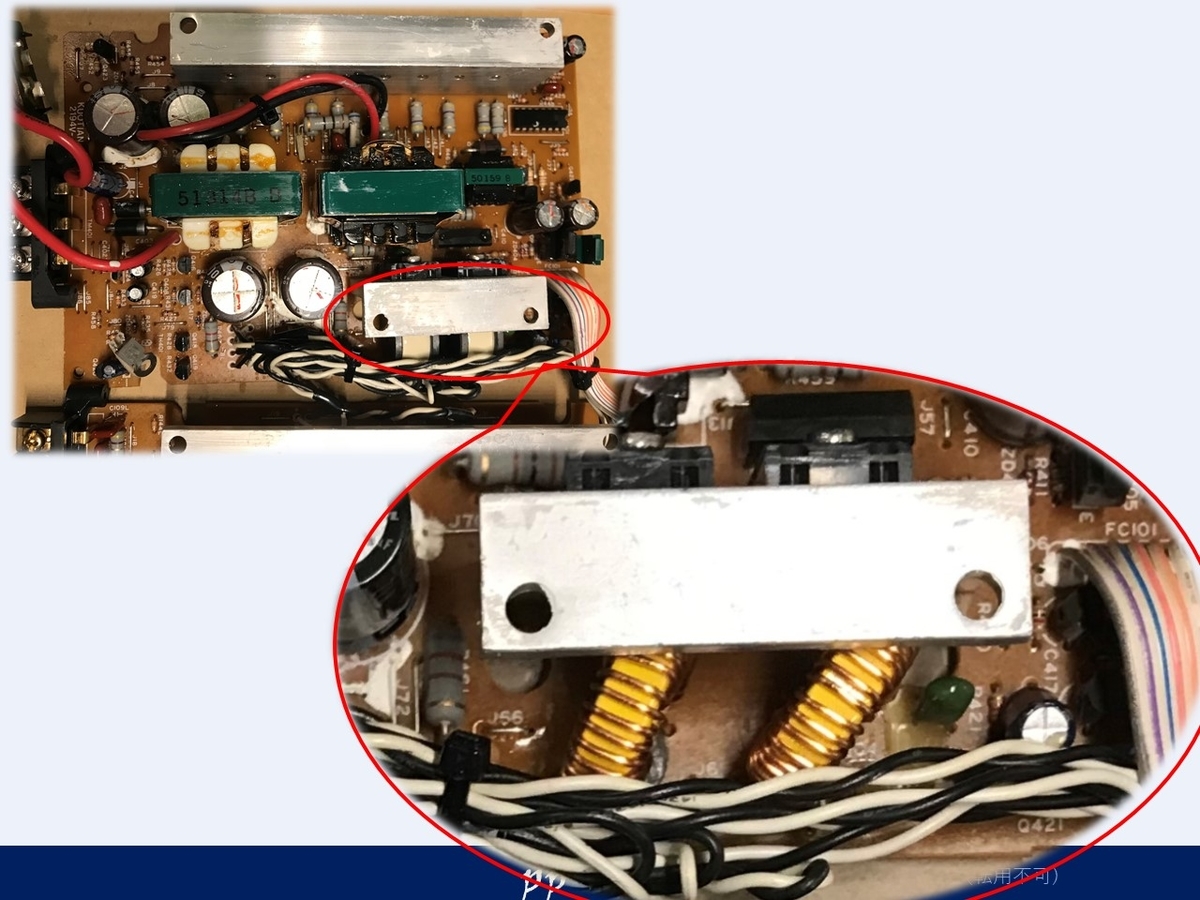

チョークコイル

f:id:MatsubaraHarry:20210525231017j:plain

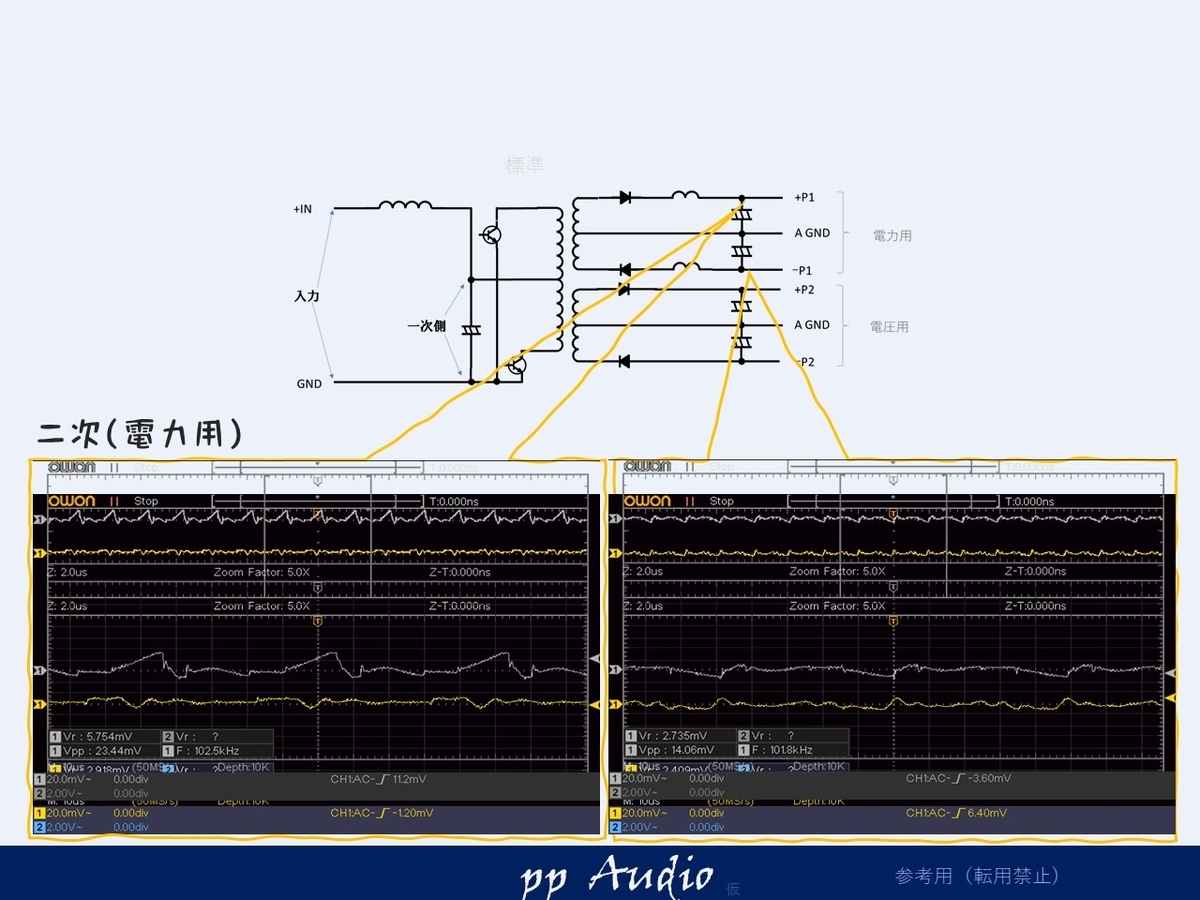

ドライダルコイルに変えていますので

f:id:MatsubaraHarry:20210525230439j:plain

同容量にも関わらず、チップコンデンサの効力との相乗効果で、きっちりと抑え込めています。

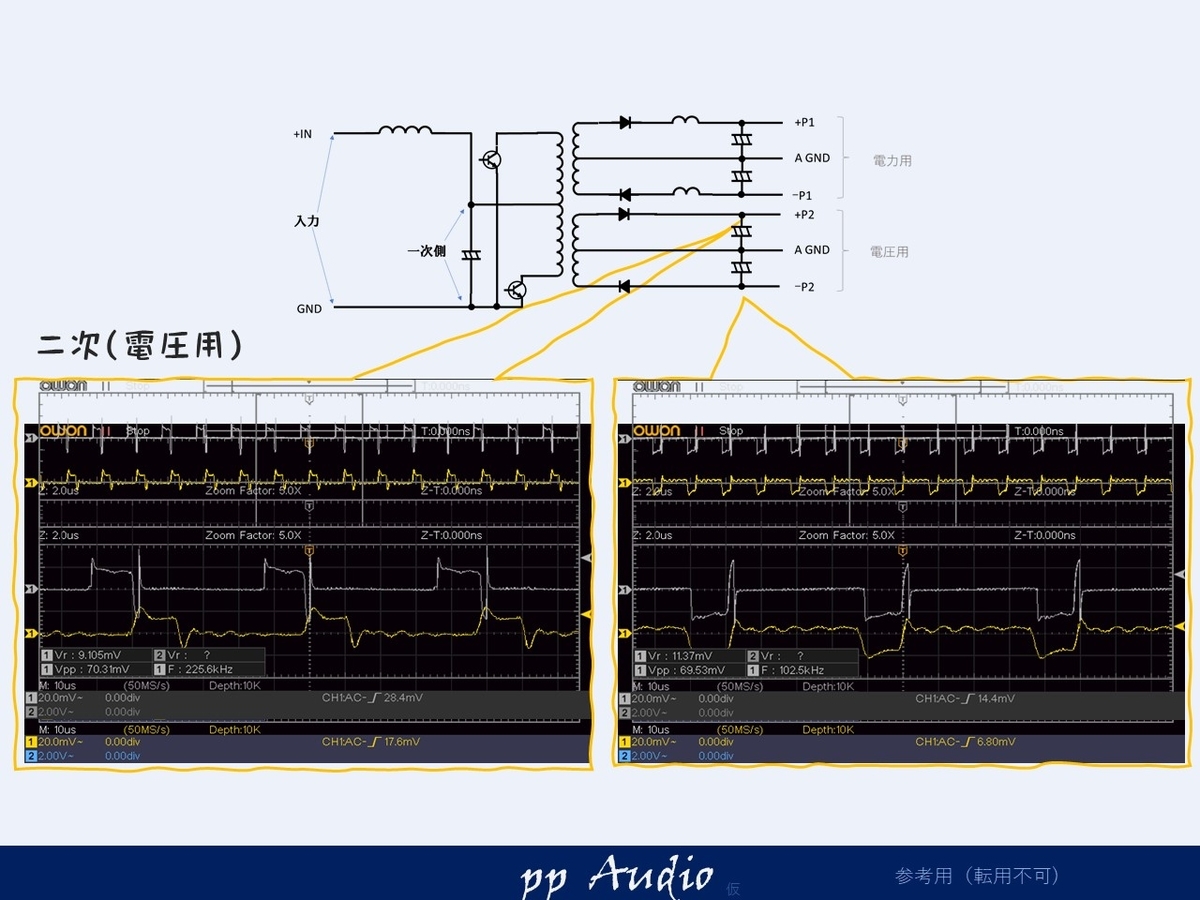

二次側(電圧)

電力こそ小さめですが、スパイクが目立つ二次側も

f:id:MatsubaraHarry:20210525231150j:plain

きちんと抑えているのが確認できます。

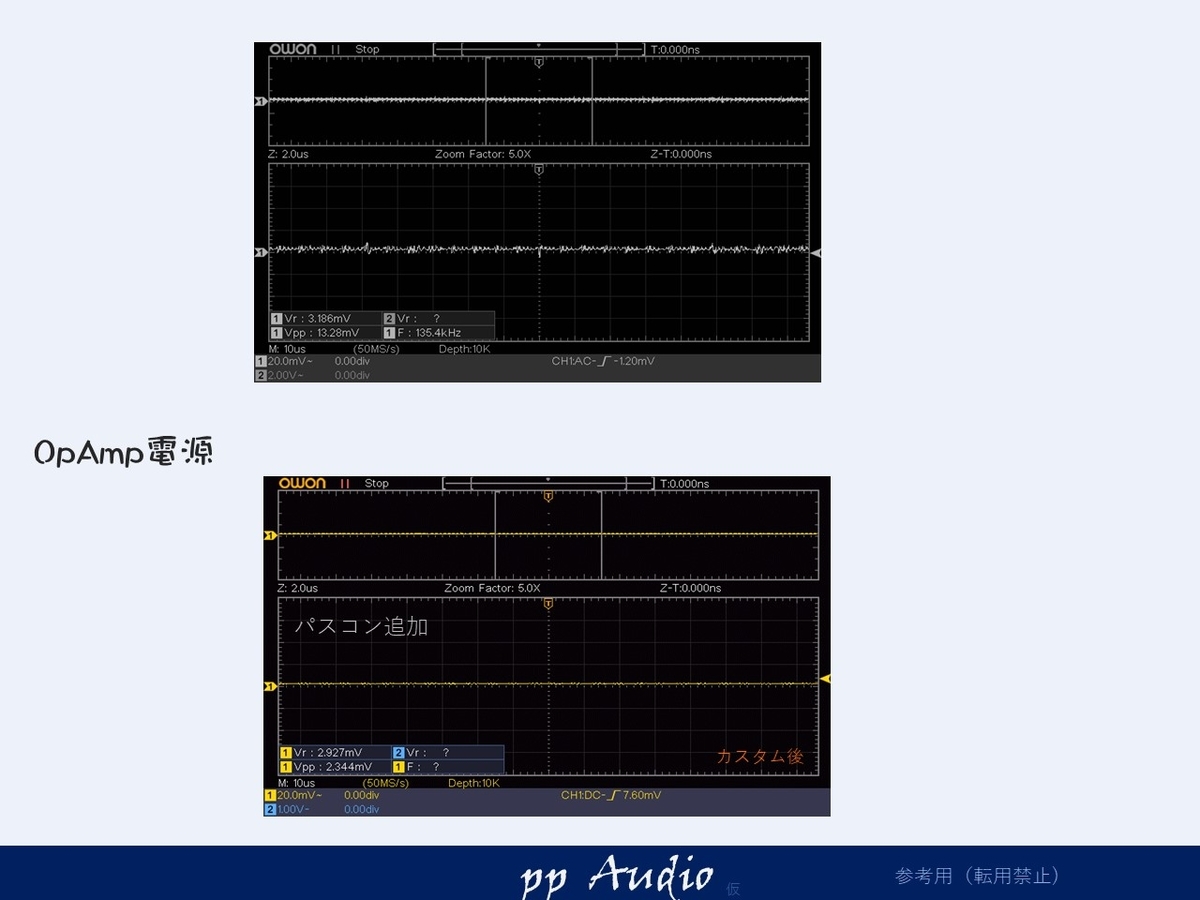

OpAmp電源

OpAmpの電源は、PA-304のアキレス腱でもありますが、放熱の対策をしっかり行い、

f:id:MatsubaraHarry:20210525231426j:plain

きっちり抑え、OpAmpへの影響を無視できるレベルであることが確認できます。

出力信号

これらの効果をアンプの出力端子の状態で確認します。

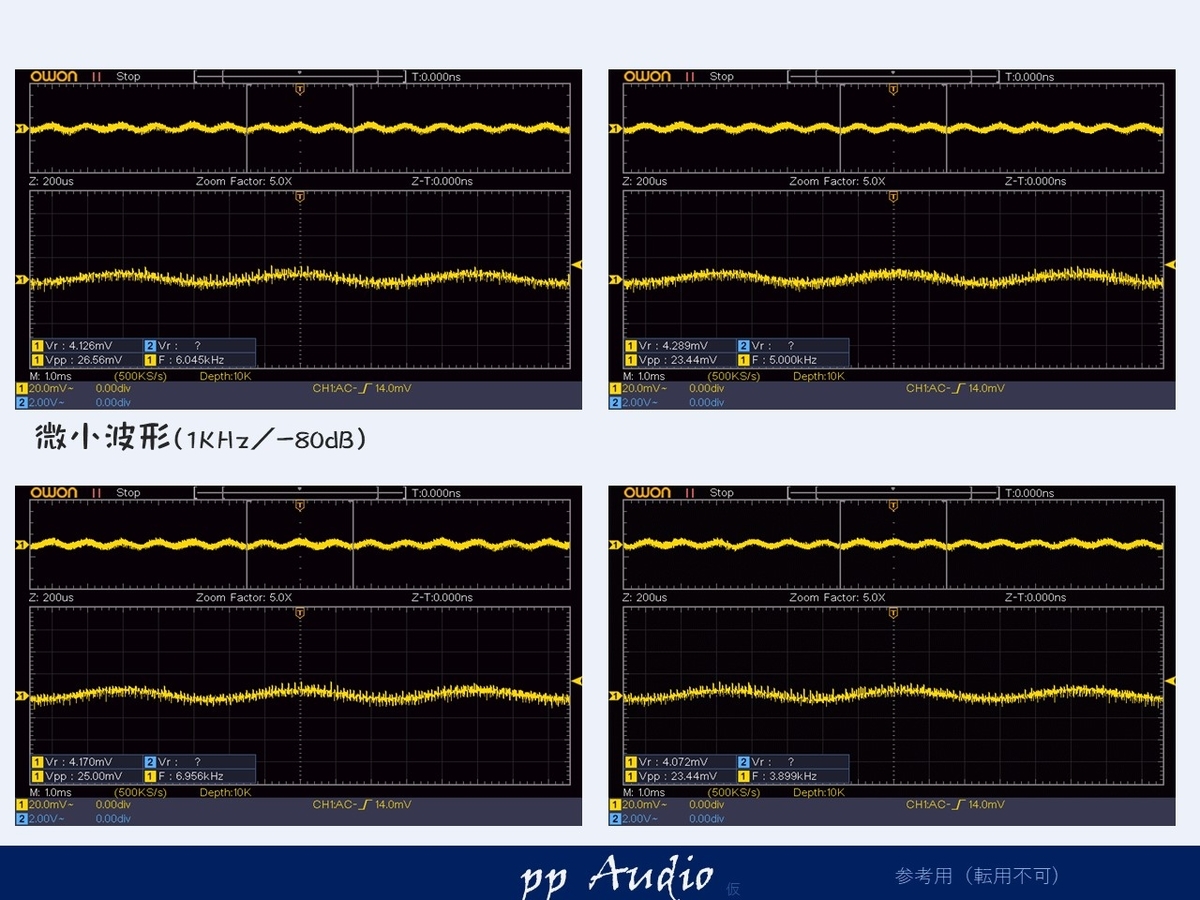

微小信号

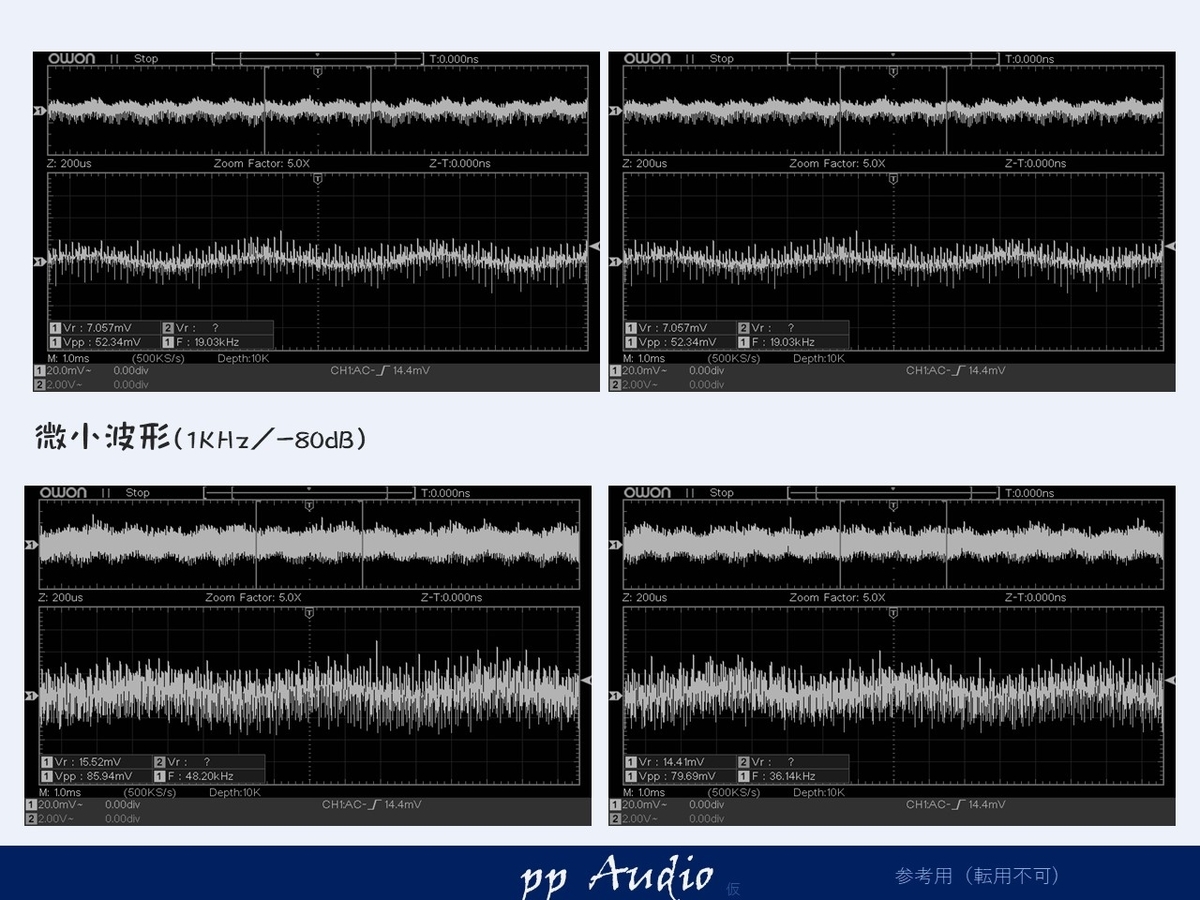

少し大きなノイズが観測された

f:id:MatsubaraHarry:20210525232022j:plain

-80dBと微小なレベルにも関わらず

f:id:MatsubaraHarry:20210525231830j:plain

しっかり基本波がみえるまでになりました。

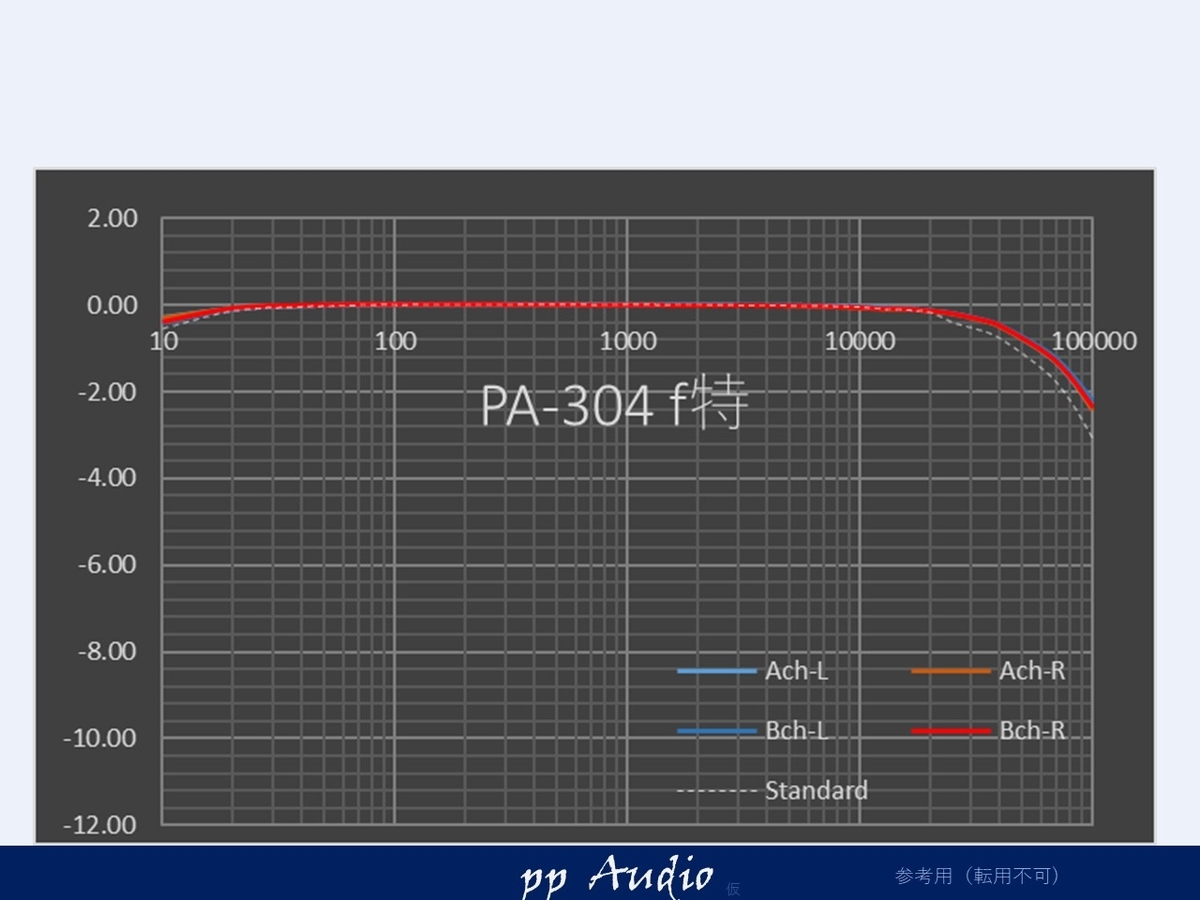

周波数特性

周波数特性は、カップリングの効果が現れます。

f:id:MatsubaraHarry:20210525232137j:plain

低域のみならず高域でも改善が確認できます。

まとめ

幾度となく繰り返した高調波対策が収束方向に向い、対策がまとまってきました。
今回のアンプは、一部修繕が必要でしたが、状態はよく、効率的にカスタマイズをすすめることができました。

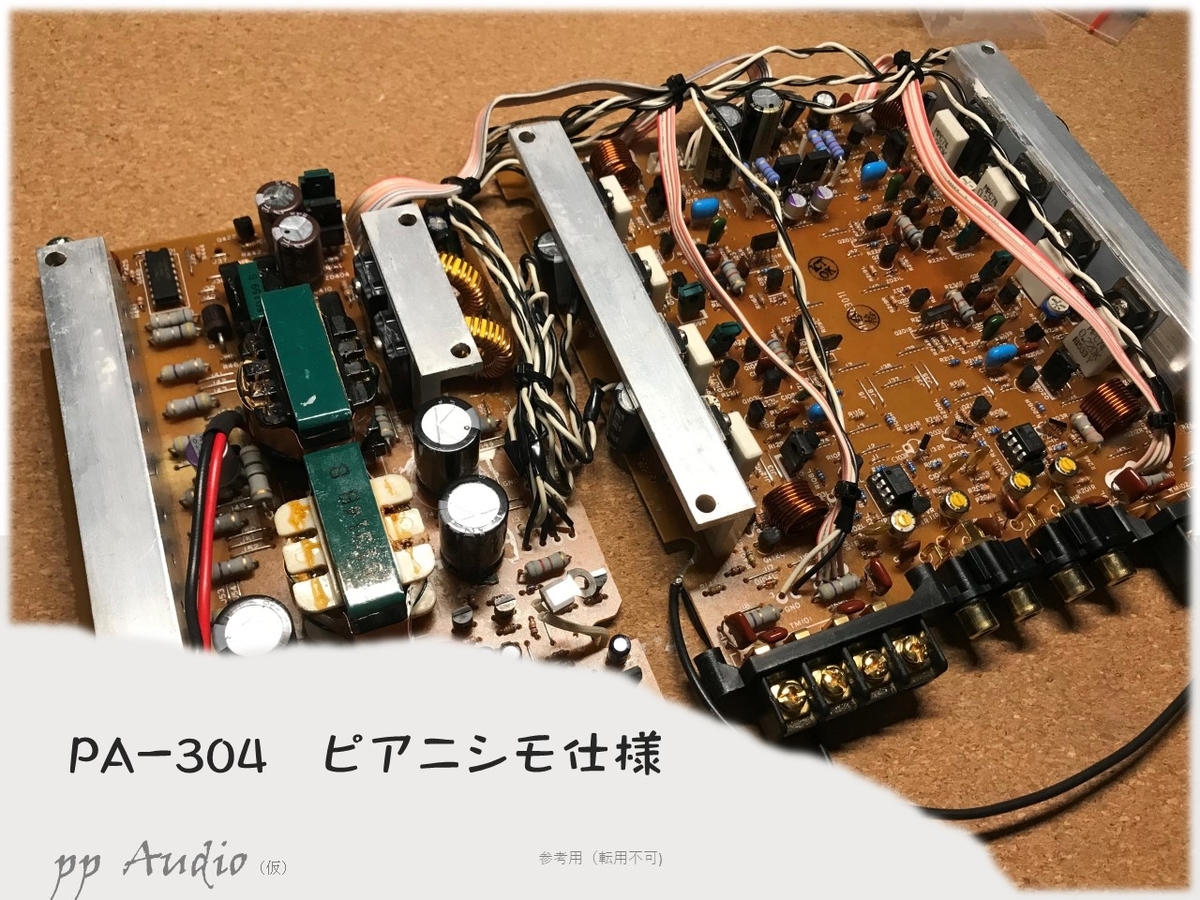

f:id:MatsubaraHarry:20210525232712j:plain

基板実装状態は、決して大げさではありませんが、実力は、これらの数値が物語ってくれます。

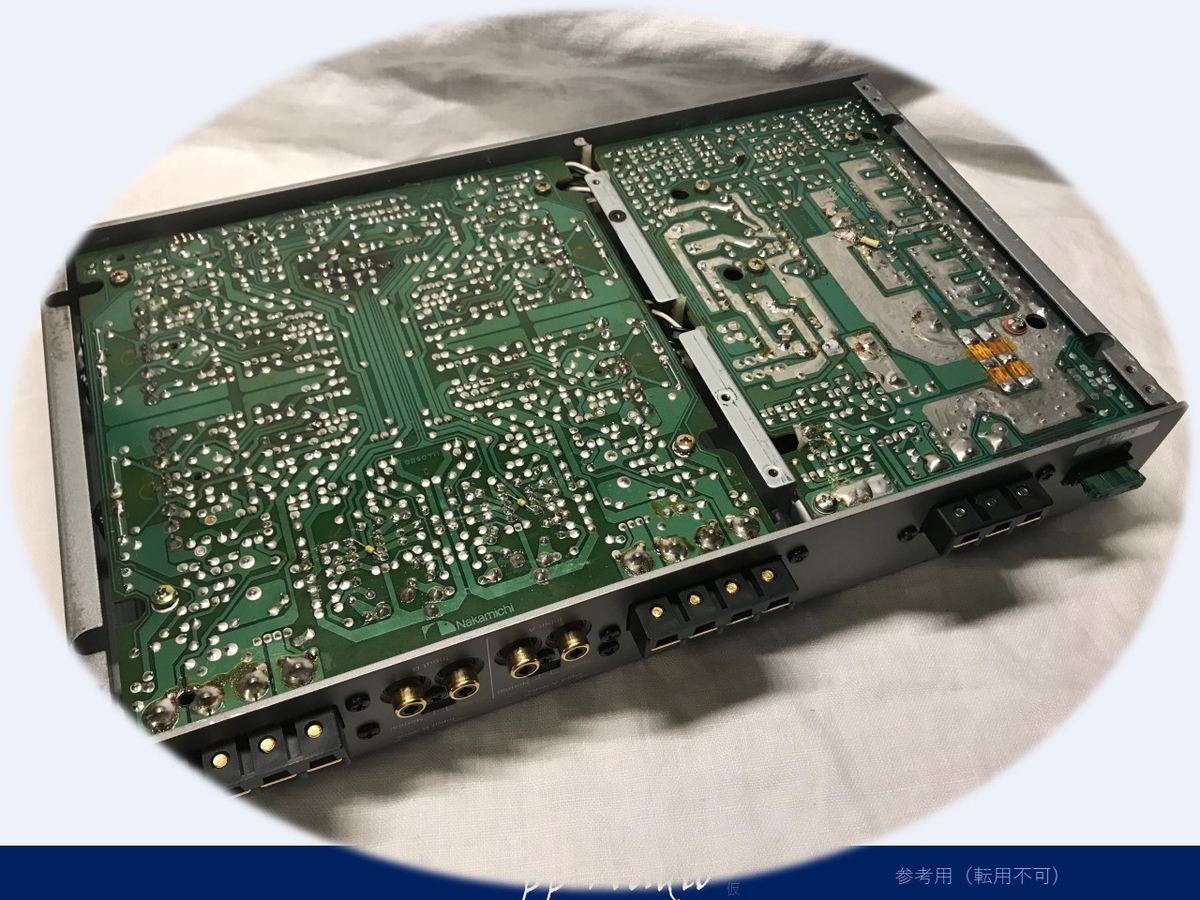

ハンダ面もレジストの補修を行い

f:id:MatsubaraHarry:20210525232854j:plain

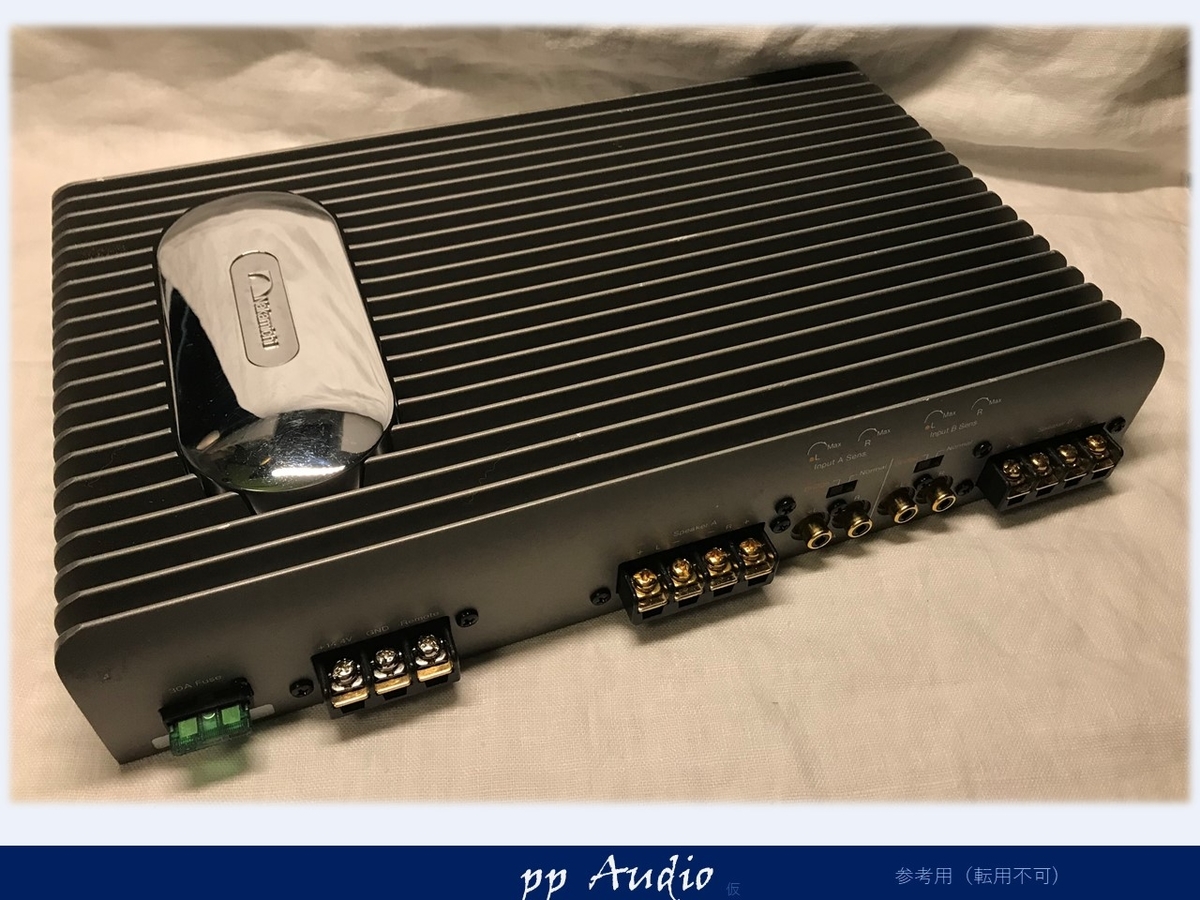

完成です。

f:id:MatsubaraHarry:20210525232927j:plain

端子台ネジもスピーカ用は、幅の狭いものに統一して完成です。

ヒアリング

 ピアノ等のアコースティクな楽器の音色が体に染み込んでくるのが分かります。

 muses02の為せる技でしょうか。少なくともmuses02やPA-304の実力をきちんと引き出せることができたと思います。

最終的には、オーナーの方に判断を委ねます。





***



いかがでしたでしょうか。一度聞いてみたいと思われたなら嬉しいです。

もし、同じ様にカスタムをしてみたいと思われたらプロフィールのメアドまでご連絡お願いします。
