PA-304のメンテナンスが完了し、いよいよ高調波カスタムにすすみます。
微小信号の波形に少しノイズが目立ったのも気になります。
はじめに
前回までのメンテナンス記録は下記よりご覧いただけます。
https://matsubaraharry.hatenablog.com/entry/PA-304/202012-10
当方の行っている、高調波対策は、電源のスパイク等をコンデンサ等を用いて抑制します。

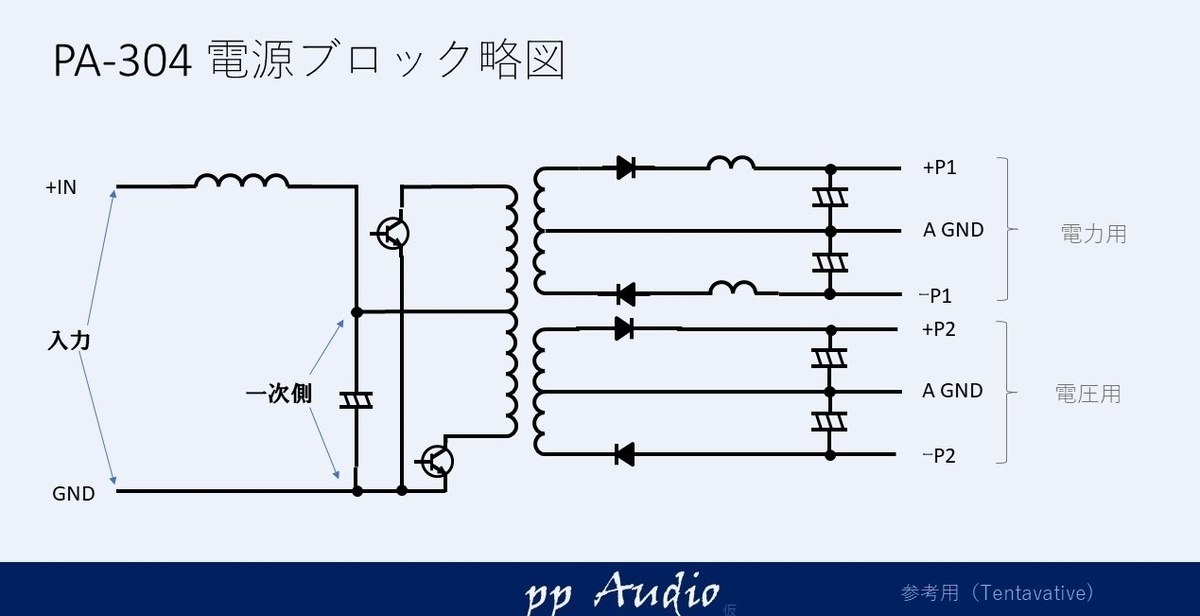

いつもの電源ブロック回路になります、主要の電解コンデンサはメンテナンス時に低esr品と交換してありますので、チップセラコン等で高調波を抑え込んでゆきます。

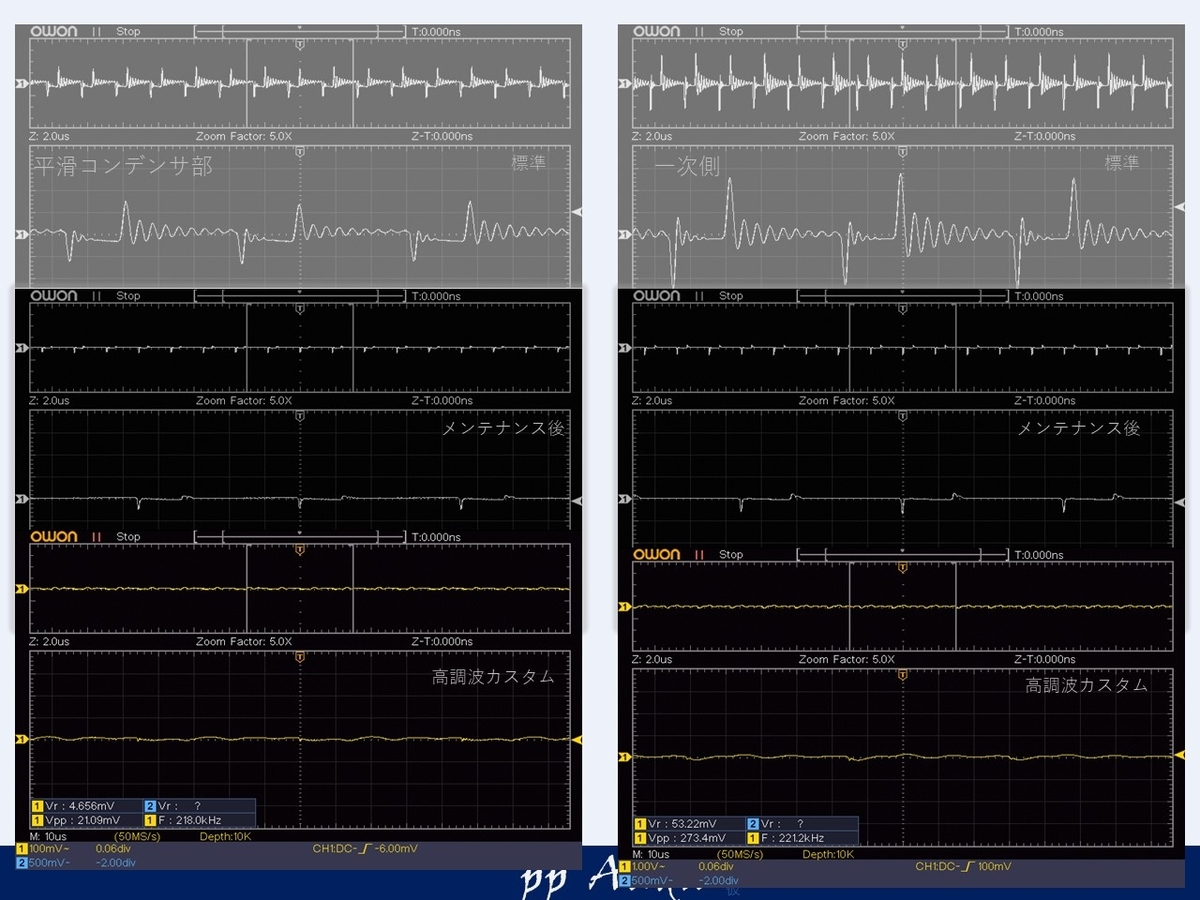

一次側
この期待は、とても一次側のノイズが小さく優秀でしたが、改めて高用量チップセラコンを追加して、抑え込みます。
スケールアップが必要なほど、ちいさくなりました。

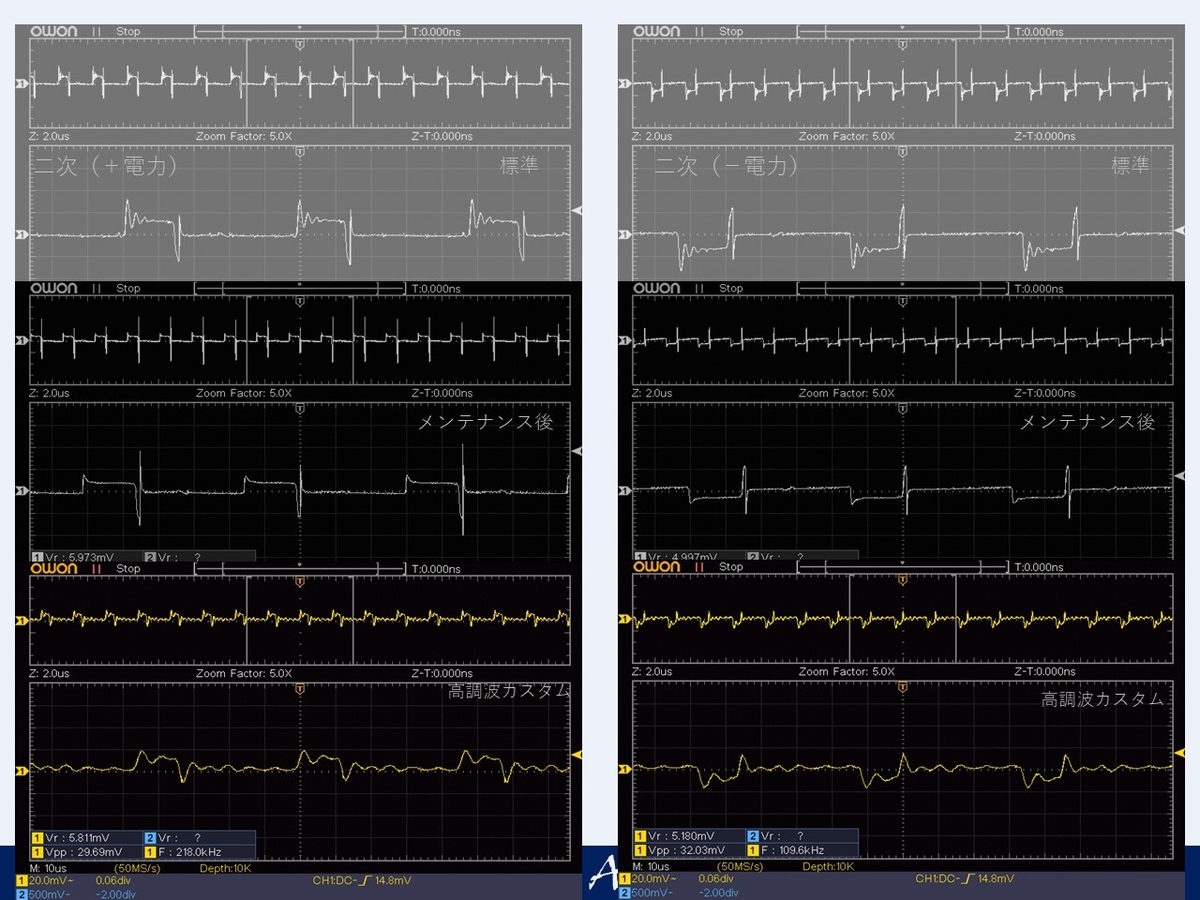

二次側（電力用）
電力用は直接出力に影響がでるので、きっちり抑えたいところです。
チップセラミックコンデンサの他に、チョークコイルも交換しています。
少し過剰ですが、トロイダルコアの漏れ磁束が小さいもの、電流容量の大きなものを装着しました。

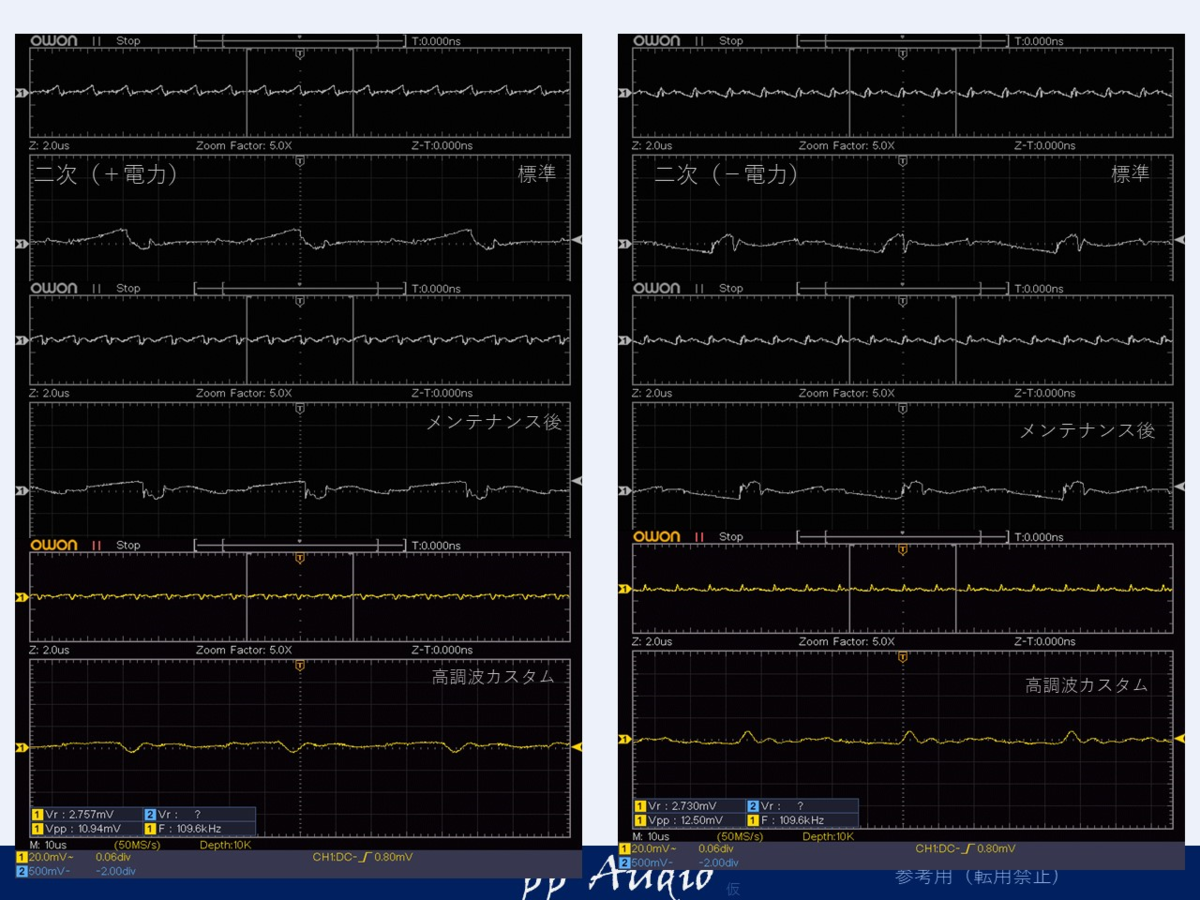

二次側（電圧）
ここは、いつも対策が難しいところですが、的確なパラメータで抑え込むと
かなり良好です。
OpAmp電源
オペアンプの電源は、電流が小さいので、電源ラインというより信号同等の配線で施されています。電流は小さいのですが、その分反射がおこりやすいので、電源ターミネーションとして、パスコンを装着します。
高調波対策概要
今回の高調波対策は
を施しています。測定結果としては、改善効果が確認できるデータが得られました。
出力信号
さて、肝心な出力信号の状態を確認してみます。

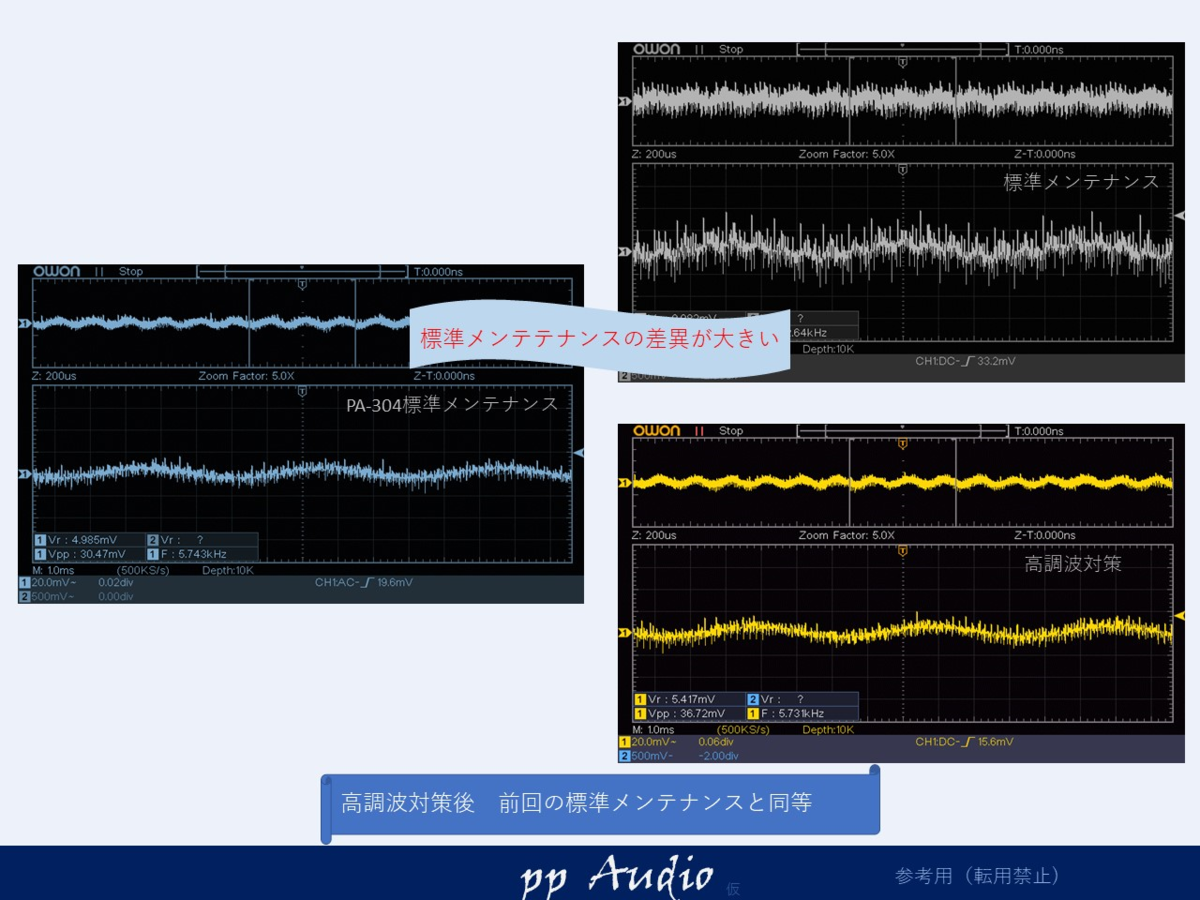

左側が、標準的なメンテナンスの場合ですが、今回、右側のように標準メンテナンス後でもノイズが多くみられました。
高調波対策を施してやっと、同等レベルという状態です。
これは、明らかになにか回路に問題があるか、もしくは回路に違いがあると考えます。
症状
今回のアンプは、症状として、出力のノイズ等をかんたんにまとめてみました。
- ノイズが大きい
微小信号を観測するとノイズが大きめです。
特にラインを接続するとおおきくなります。 - 発振する
それとは別に、このアンプは、発振しやすく、オシロスコープのGNDを出力GNDに接続すると、発振し、過電流が流れます。
調査
いろいろ調査をおこないました。
- 発振のチャネル調査
発振してしまうチャネルは、AのRchです。 - 出力Tr 仮切断
出力Trのコレクタの半田を取り除き、カットするとたしかに発振はしなくなります。 - 出力Tr交換
出力Trを交換しても、発振は多少抑えられましたが、なくなることはありませんでした。 - その他Tr交換
そのチャネルのTrをすべて交換しましたが、まったく変わりませんでした。
以上より、どうやら、部品の不具合ではなく、なにか回路がことなっているのではと
入力段回路

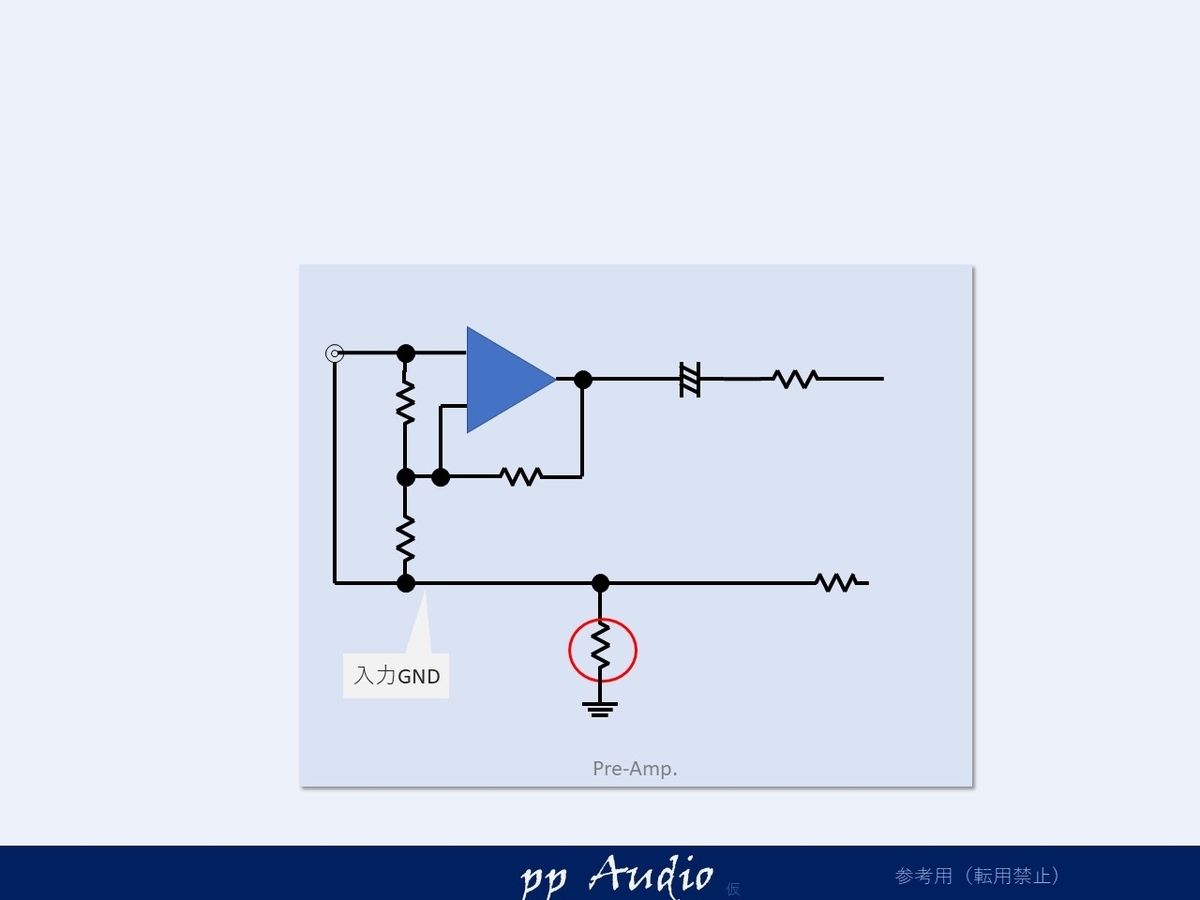

このアンプの概略入力回路は
こんな感じです。ノイズの小さなアンプと比較してみると、赤丸の抵抗値が異なっていることがわかりました。
今回のは、標準の４倍程度の抵抗値が装着されていました。

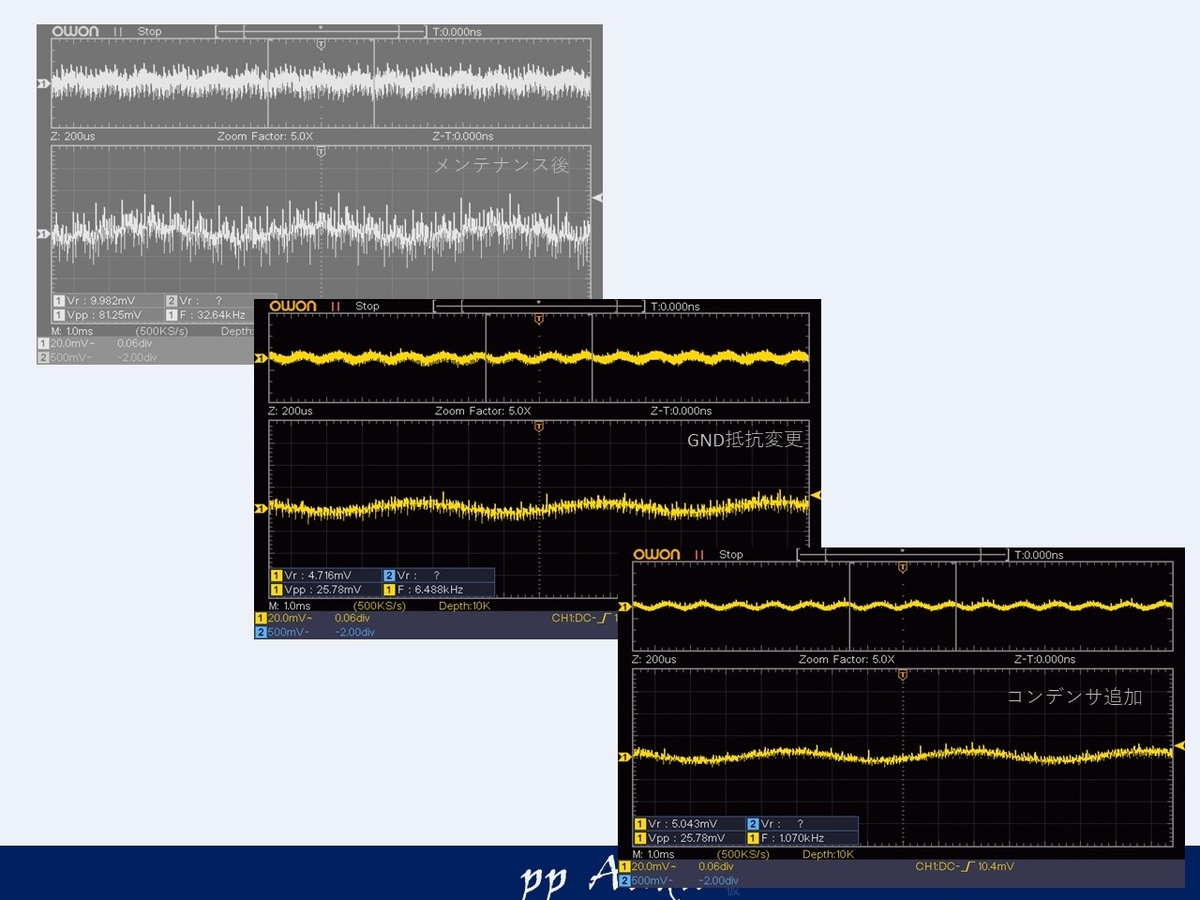

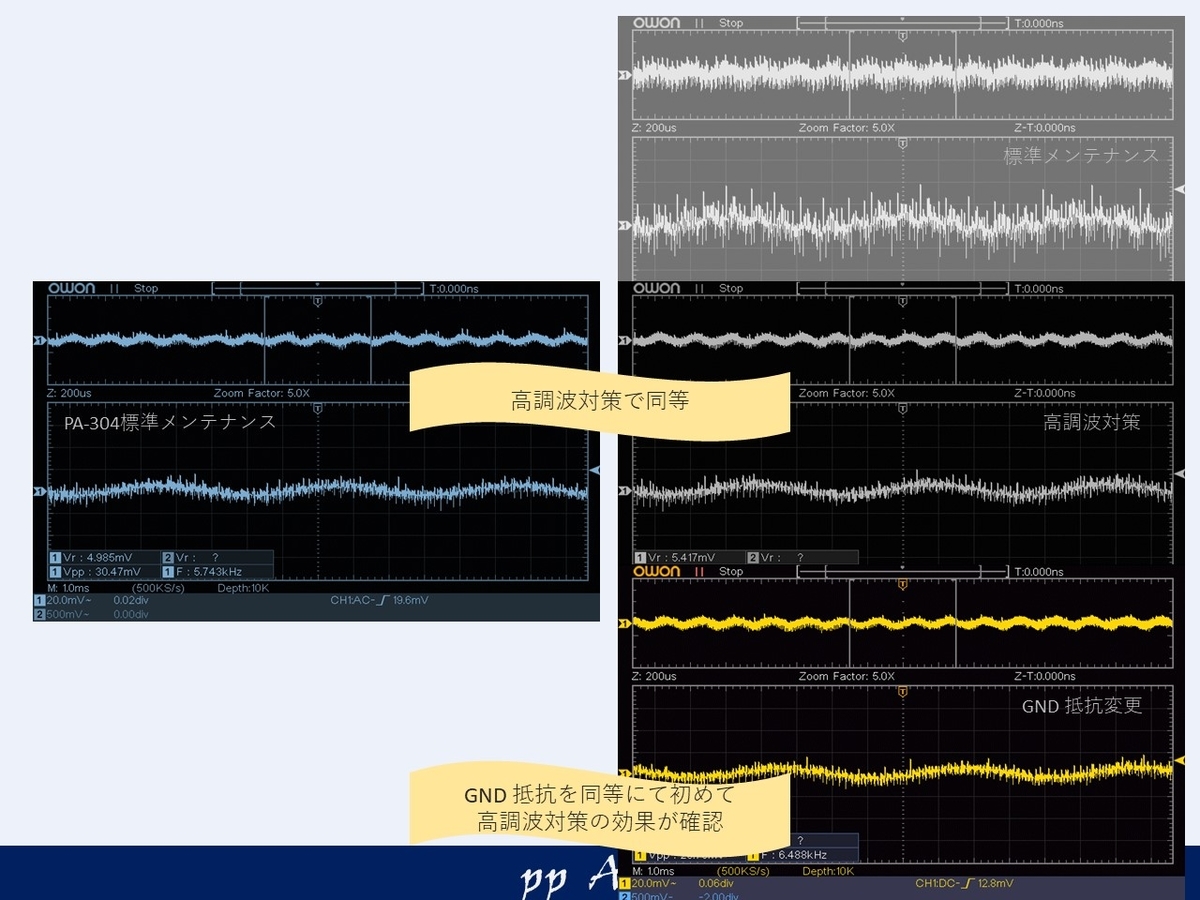

試しにこの抵抗をのいずの小さなアンプと同等にすると
やっと高調波対策の効果が確認できるようになりました。
それでも、少しノイズが大きめです。他のPA-300等に比べると大きいです。
GND分離抵抗へコンデンサ追加
以前プリアンプでGND分離にコンデンサを追加すると効果があったのですが、今回はGNDを差動入力として使っているので、ためしてみました。
効果が確認できる値を探すことができました。
前回はuFオーダでしたが、逆にノイズが大きくなり、今回は、少し小さめでした。
音声微小信号
最終的な音声信号のカスタム前後の比較をしてみます

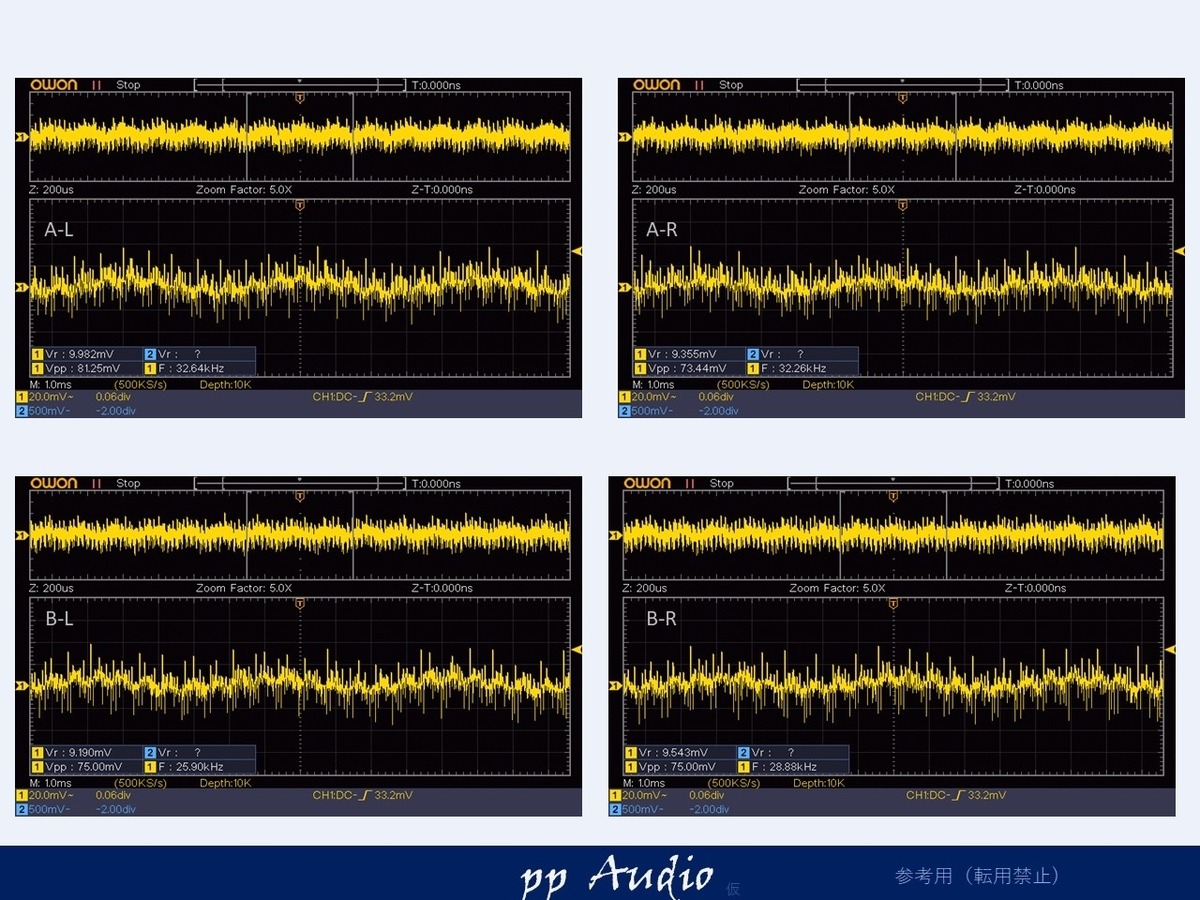

標準メンテナンス時微小信号
かなり大きめですが（それでもデジタルアンプより一桁小さいです。）

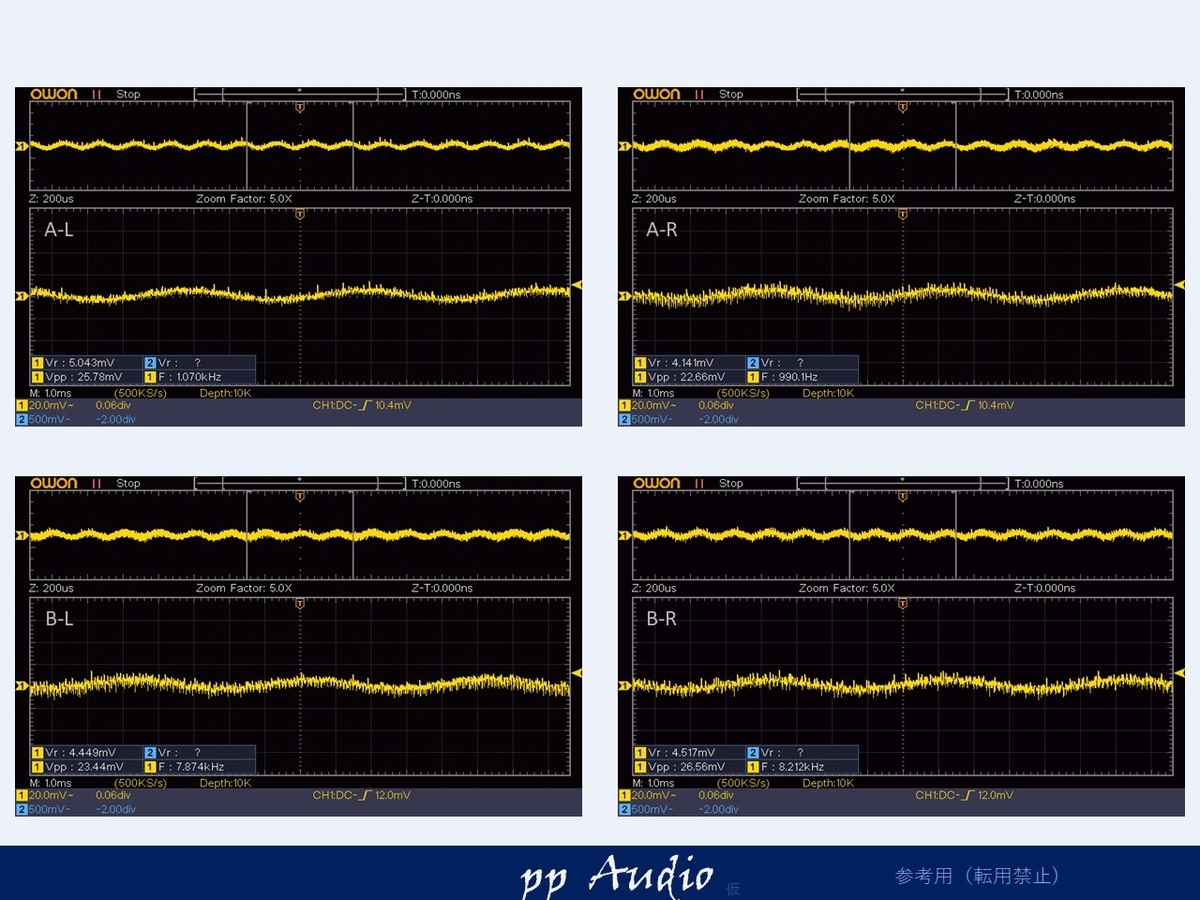

カスタマイズ後微小信号
通常のナカミチの状態になりました。
まとめ
高調波カスタマイズもきちんとその効果が確認できましたので、あとは、お好みのオプション等を調整して、周波数特性等を確認後、オーナ様へと。
PA-304は、数十台カスタマイズやメンテナンスしており、実装に色々と違いがあることは知っておりました。OpAmpの電源電圧に違いがあり、注意しておりました。
ノイズもPA-304も少し気になっていましたが、ノイズの小さな機体に出会って初めてその原因究明を行い、それにより、PA-304の本当の実力を知ることができ、良い体験となりました。
