雑音が出てしまう、ソニー パワーアンプ XM-3046が流れ着きました。
手元で確認してみると、４ｃｈとも音は出ています。目立ったノイズも確認できませんでした。ですが、測定してみるとC/Dｃｈだけ大きなノイズが測定できました。
そんな原因を交えながら、アンプの修理を綴ってみます。
はじめに

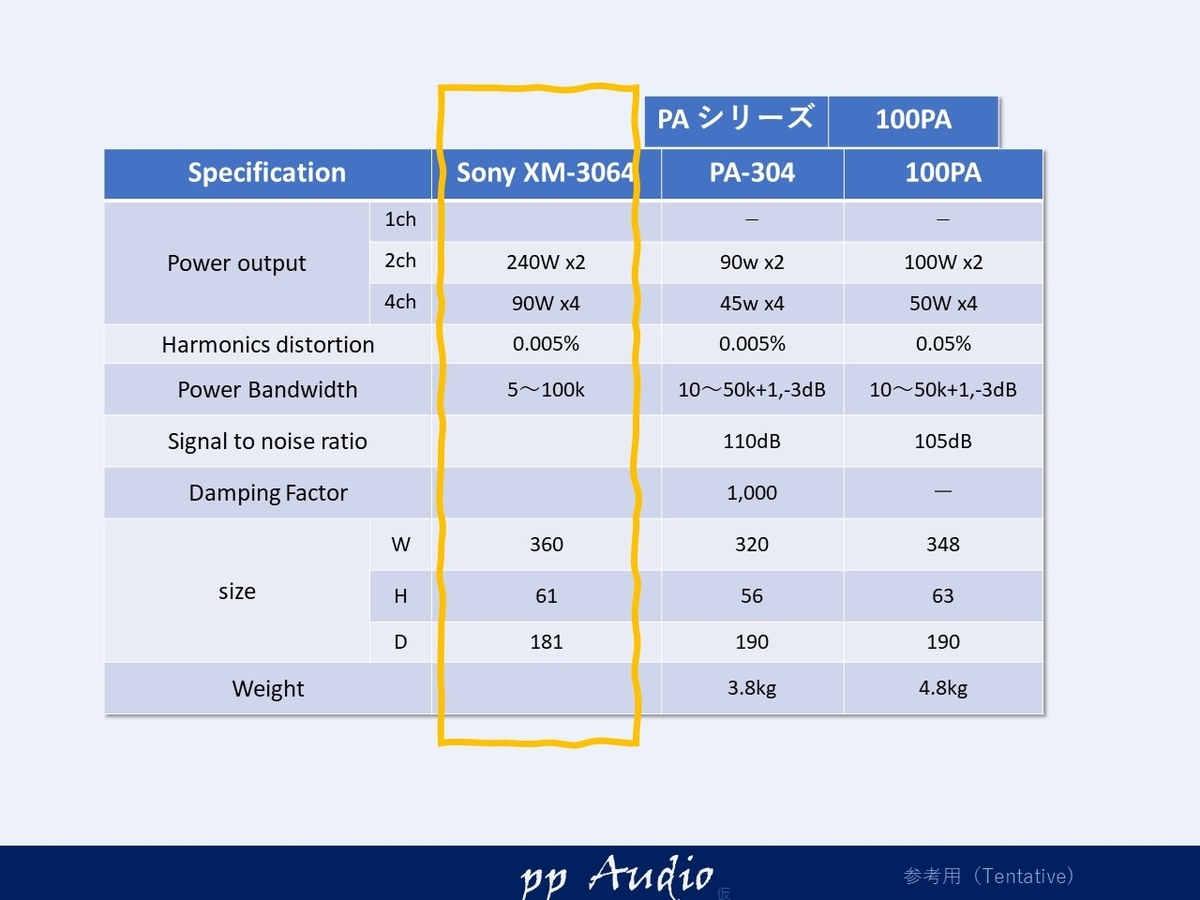

このXM-3064は、1Ωおもドライブできるパワーアンプで、小型ながら90W（4Ω）x4chを引き出します。
スペックも素晴らしく、0.005%の低歪み率、周波数帯域もとても広いです。
パネルのトップには、ネットワークの切り替えとゲインボリュームが搭載されています。
入力、出力は、至ってシンプル
端子ネジは、真鍮製で、こだわりが感じられます。
とても使いやすそうです。
特徴
- １Ωまでドライブできる低インピーダンス出力
ブリッジ時は240Wを引き出す - LowPass/HighPassフィルタ搭載
LowPassは、50/80Hzを切り替え設定可能 - ブリッジ対応（オートブリッジ）
ペアのチャネルの片側をオープンにするだけでブリッジ動作可能 - 高出力をサポートする冷却FAN搭載
内蔵FANで、防塵を考慮しつつ放熱効率を向上
状態確認

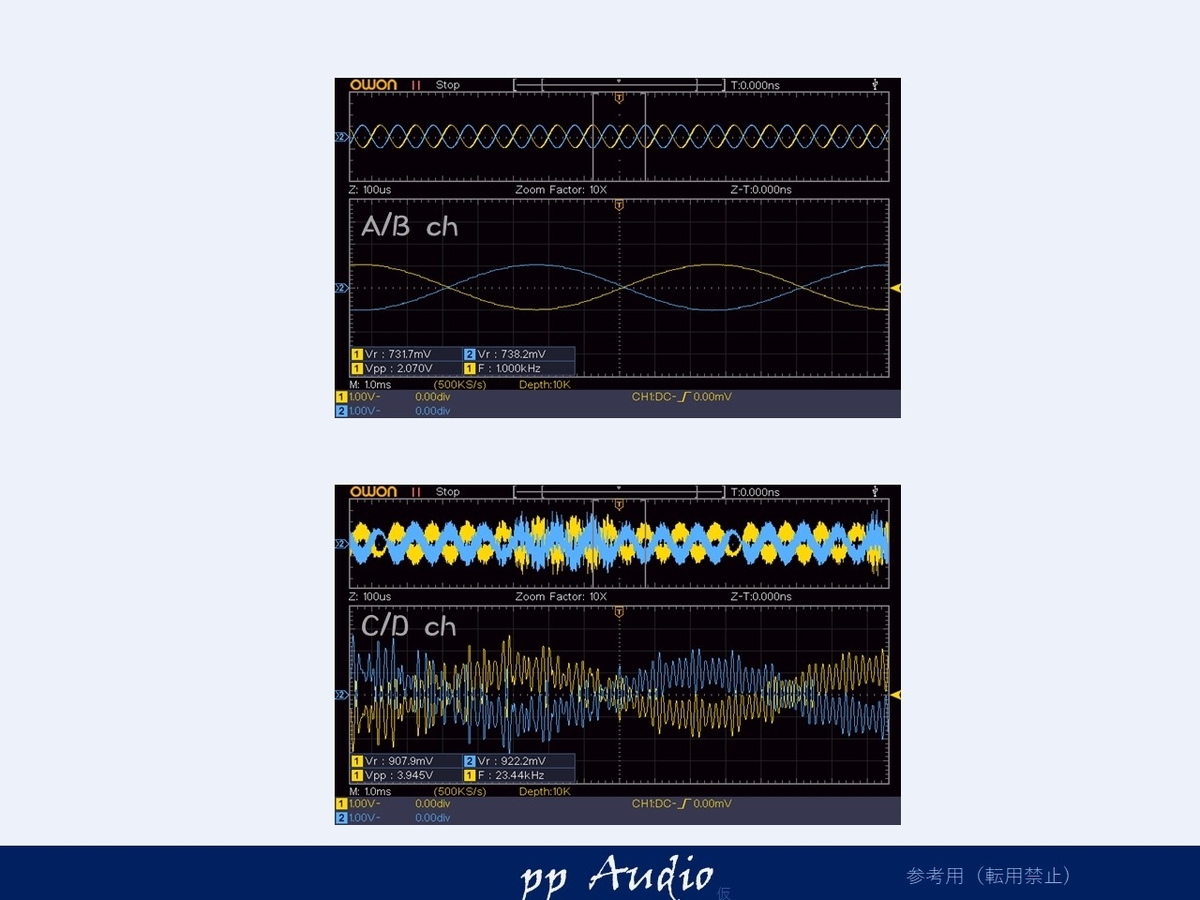

一通り、RCAの入力、電源、出力の端子台を清掃を行い出力波形を確認しました。
A/Bはきれいな波形が確認できましたが、C/Dは、ノイズまみれです。
ですが、スピーカを接続しても、雑音は聞こえません。少し不思議な状態です。
電源状態確認
アンプが正常に動作しているか、電源の状態を確認してみます。

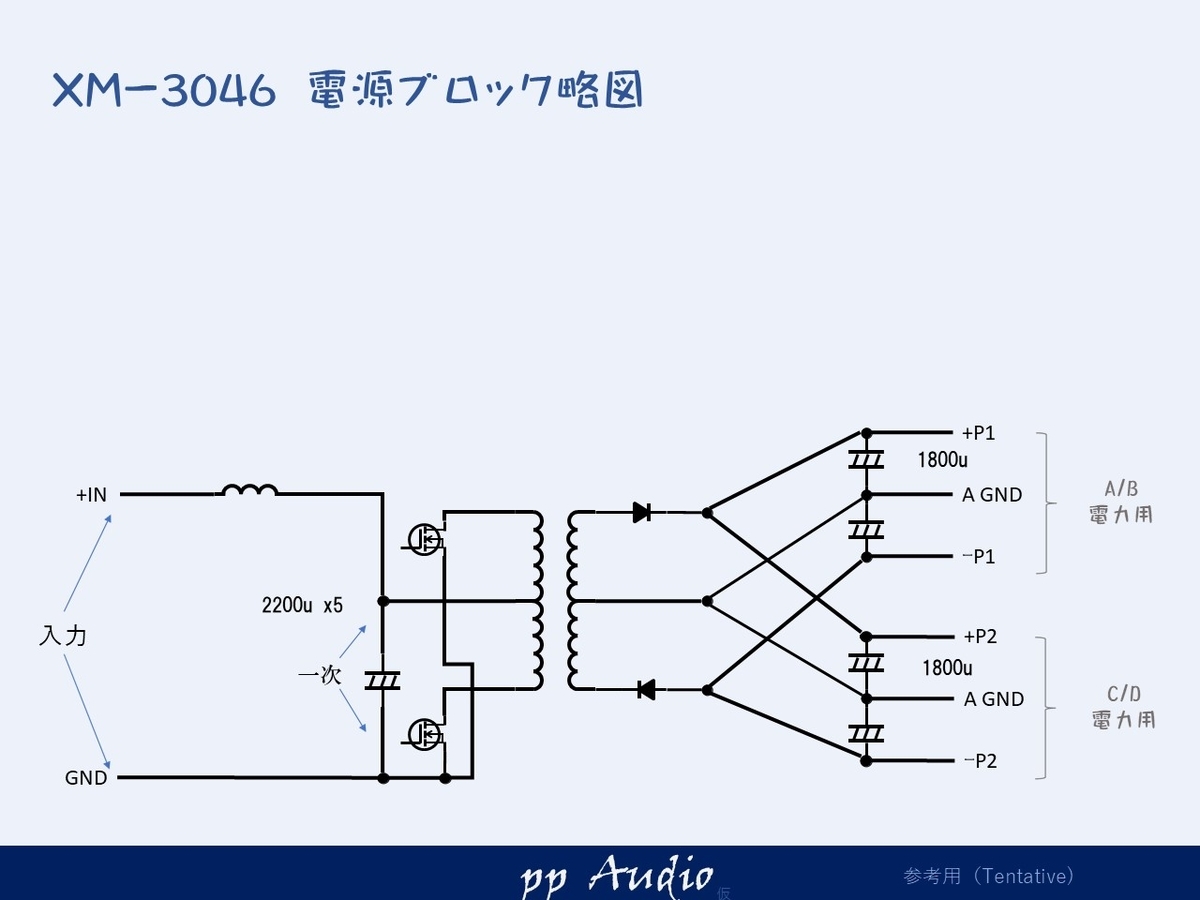

電源は、標準的なプッシュップルのスイッチング回路で、二次側は、A/BとC/Dの供給を分離しています。
一次側

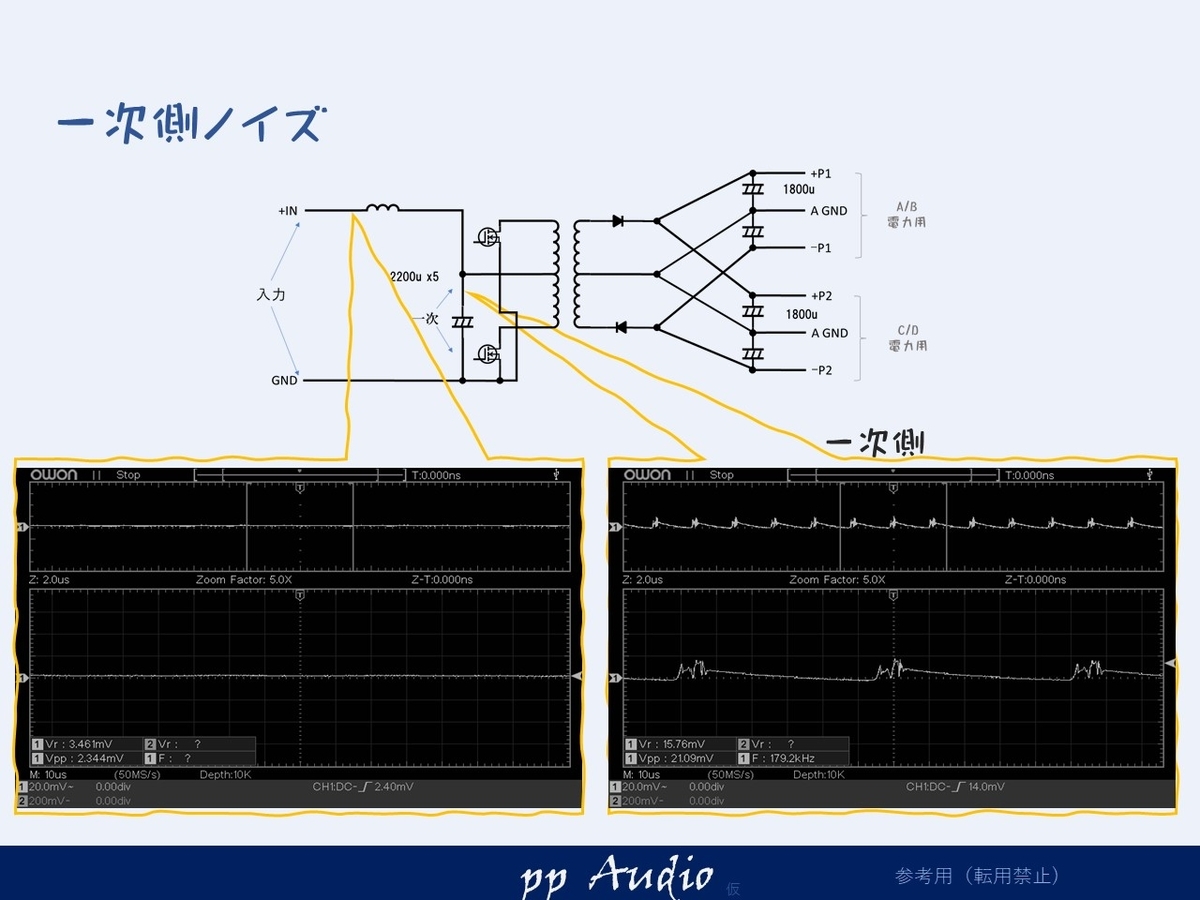

一次側は、スイッチングノイズが見られますが
とても良好な状態です。

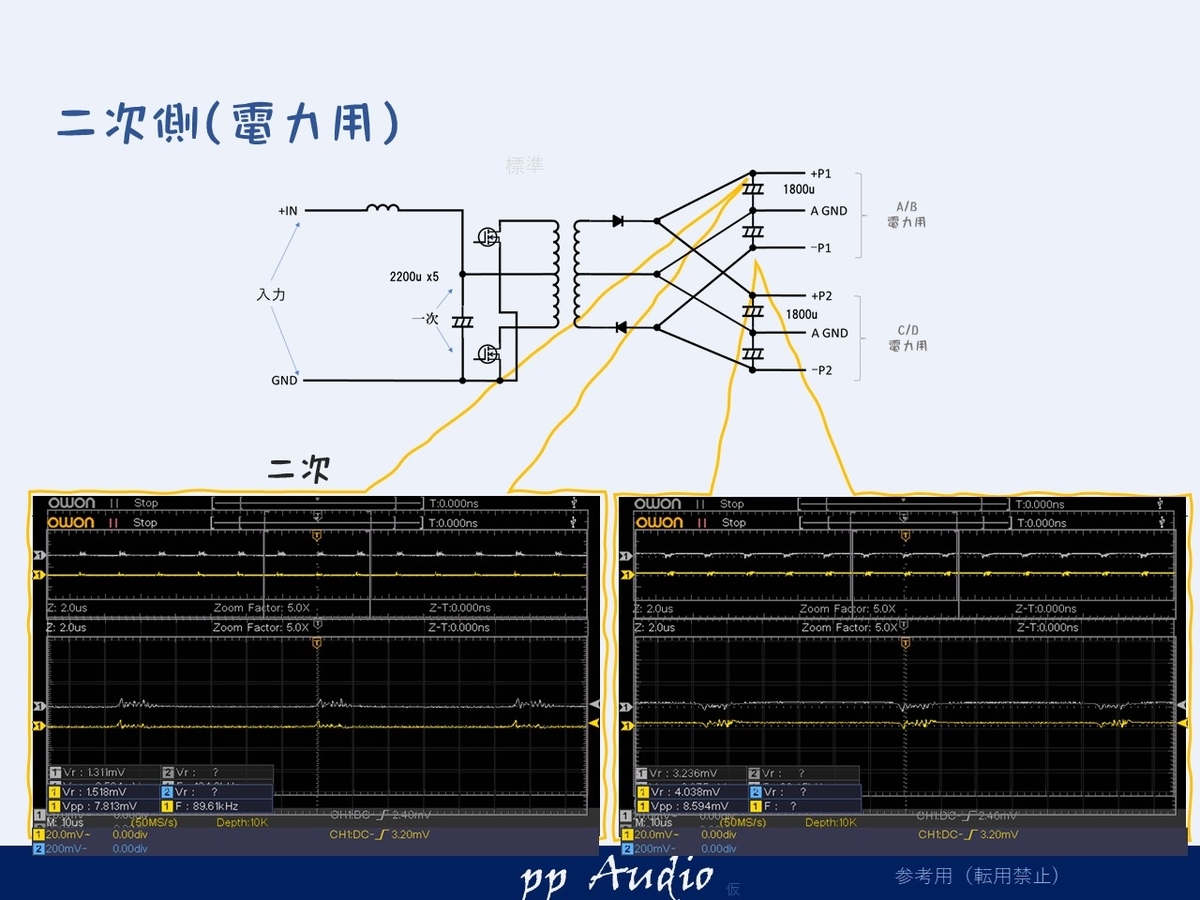

二次側
チョークコイルが装着されていませんでしたが
とても良好です。
メンテナンス
今回は、不具合の修理を基本とするメンテナンスで、高負荷の素子の交換を施し、先のノイズの状態が改善するか、確認してみます。
一次側

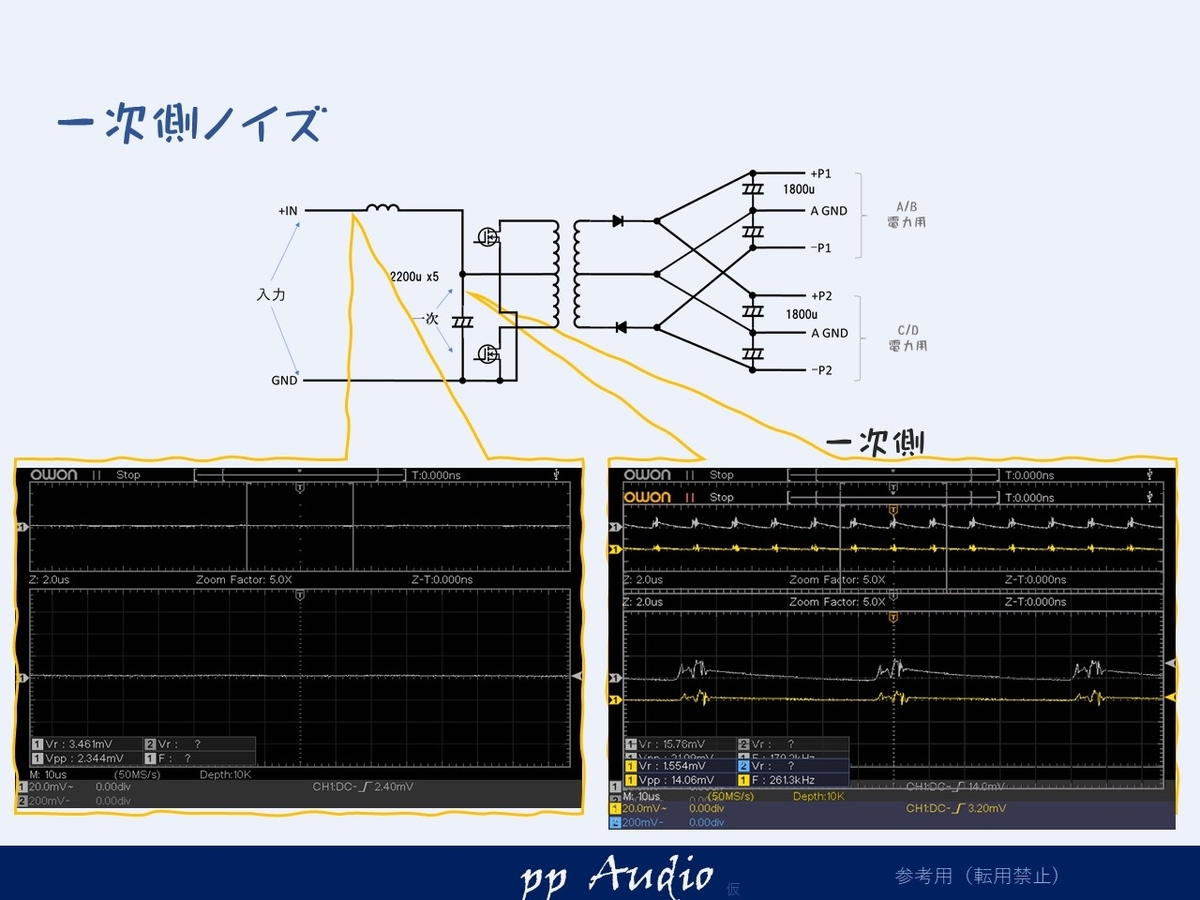

一次側のコンデンサを、電源用の高寿命、低ESRのものと、超低ESRのものをミックスして交換します。
高調波が小さくなり、かつ、リップル変動が小さくなったのが分かります。
二次側
二次側も、いつものように電源用のコンデンサと交換です。
もともと小さかったですが、微小ですが改善したのが分かります。
入力回路解析

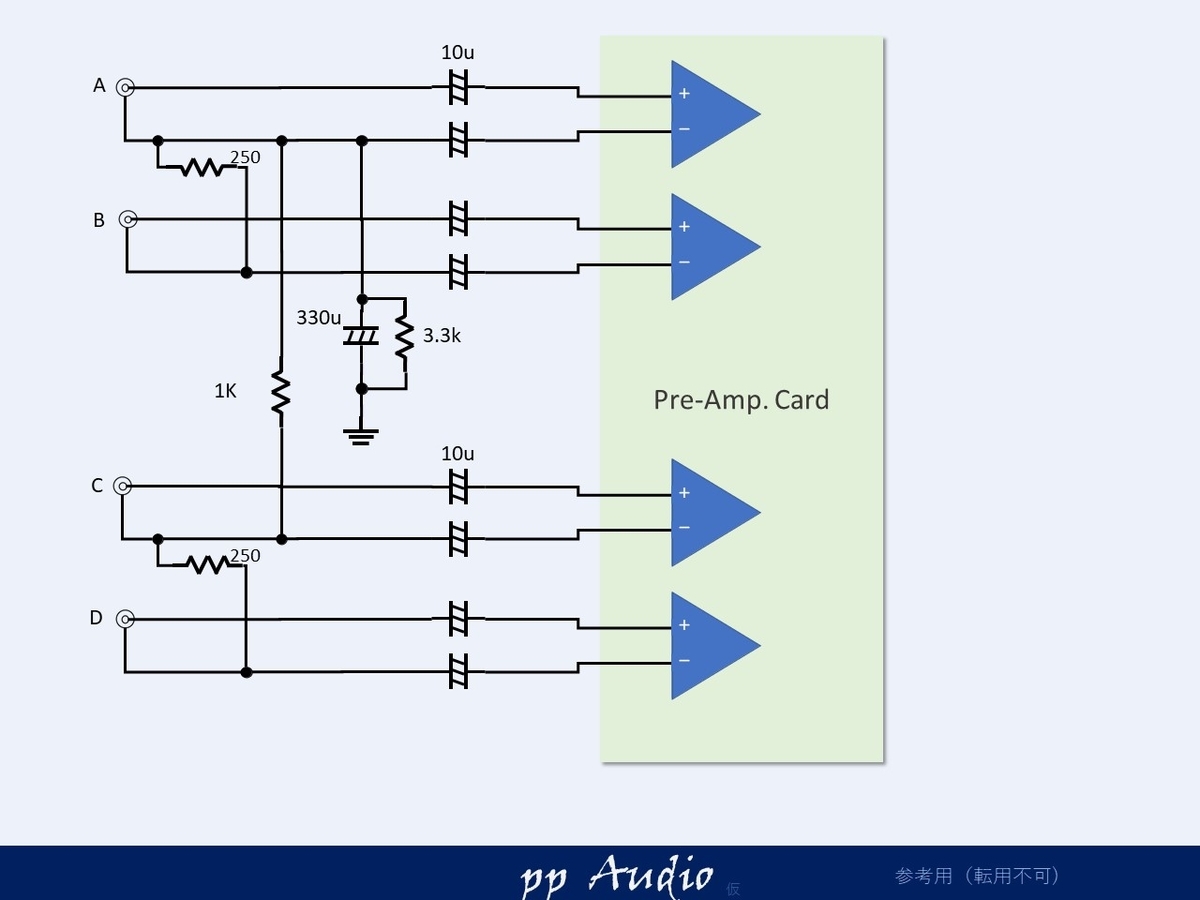

C/DのチャネルのはどうやらGNDの接続がユニークになっているのが影響していそうです。色々調べてみると、このアンプもGNDが、差動入力として扱っています。
これは、ある程度の周波数までは追従できますが、スイッチングノイズ等の高調波は、応答できず、不安定になります。

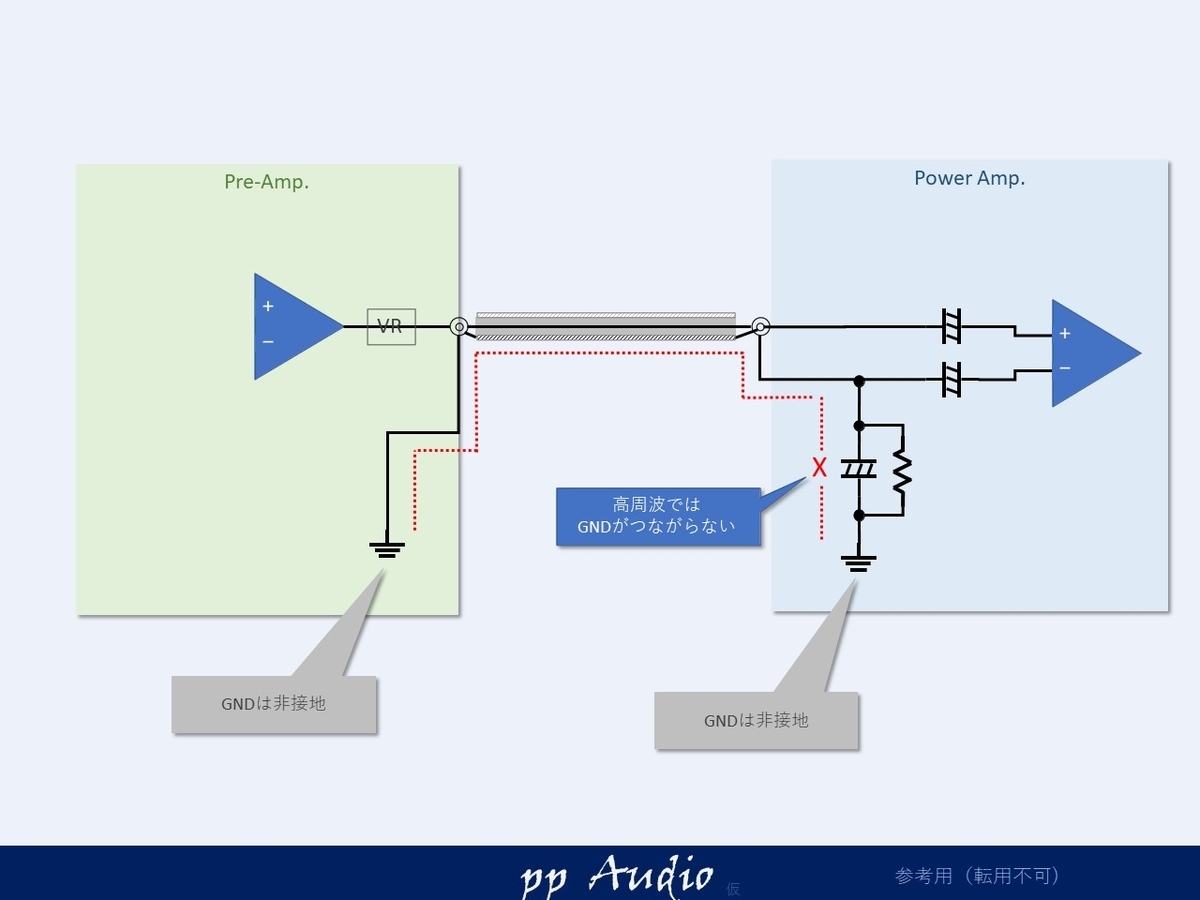

ホームオーディオでの問題
ここで、入力のGNDが、アンプのGNDと直接つながっていないため、ホームオーディオでは、問題が生じることがあります。
車の場合は、シャシーがコモンアースになり、ヘッドユニットの電位とアンプの電位は、シャシーからの電位として共通化可能ですが、ホームオーディオでは、アースが共通で無いことが多いです。
このアンプを動作させる１４．４Vの電源のGNDは、浮いていますし、接続するプリアンプの電位も浮いていることが一般的です。
この様な場合、RCAのシールド側とGNDの間のコンデンサを高周波対応品に交換したり、抵抗を小さめにしてあげると改善が期待できます。
また、機器のGND同士の接続でも改善効果が期待できます。
アンプの入力組み合わせ

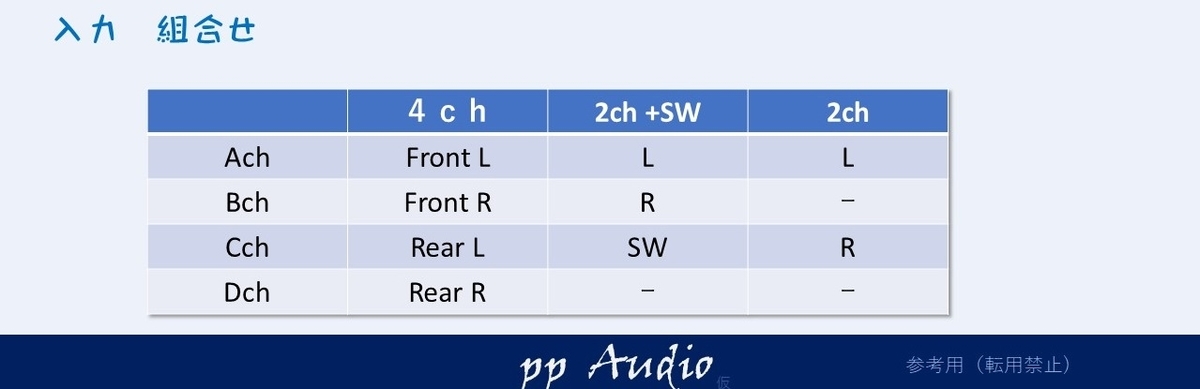

このアンプの使い方としては、C/Dだけを使うことは、無く必ずAとCは、入力が接続されます。

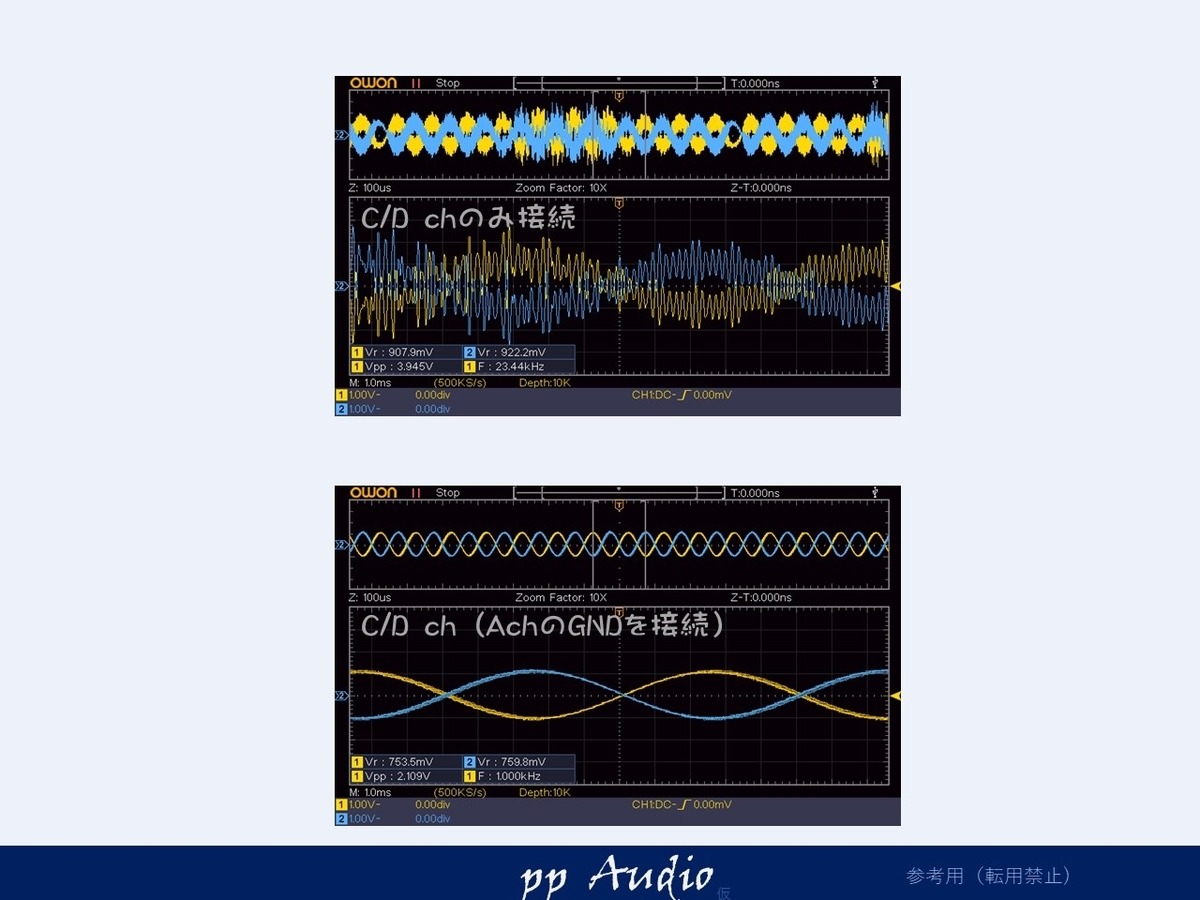

測定時、C/Dだけを接続して確認していましたが、C/DのGNDもAのGNDと接続して測定すると
かなり改善します。
微小出力確認（-60dB)

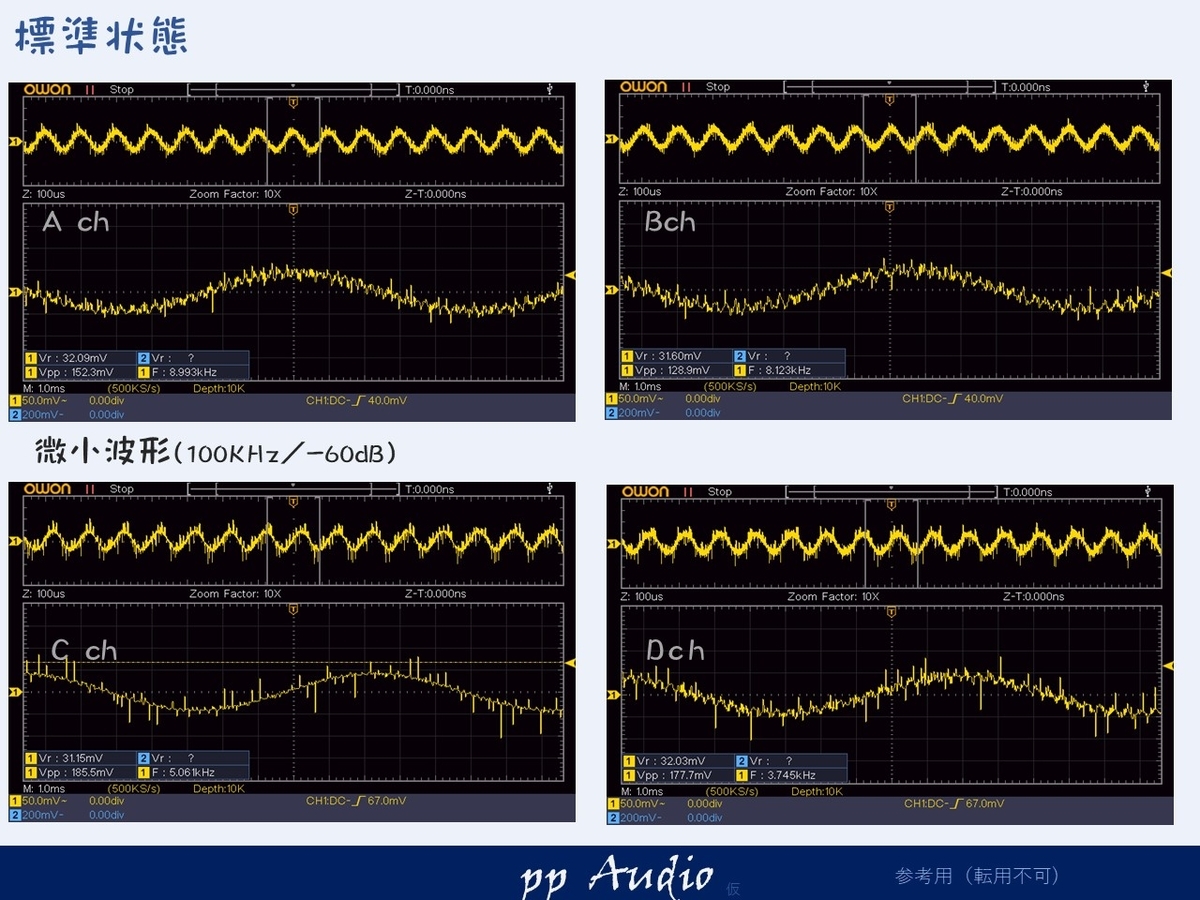

このGNDを接続した状態で、-60dBの信号での状態を確認してみます。
C/Dチャネルは、GNDが遠いので、やはりコモンノイズの高調波が残ります。
また、AよりBが大きく、CよりDの方がノイズが大きいのは、GNDが遠いからと考えられます。
カスタマイズ
当初のノイズの原因は、おそらく接触不良と考えられますが、GNDを少し改善して、安定化を図ってみたいと思います。

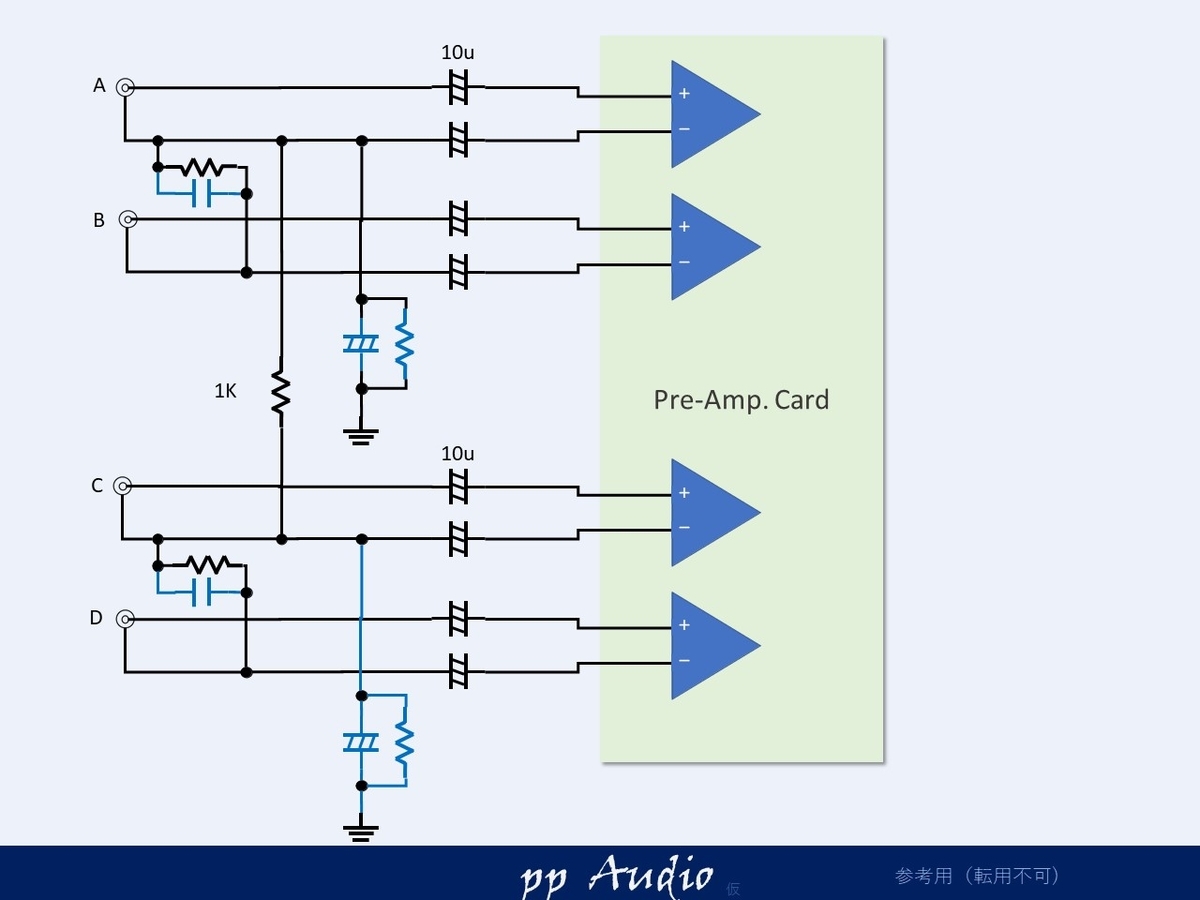

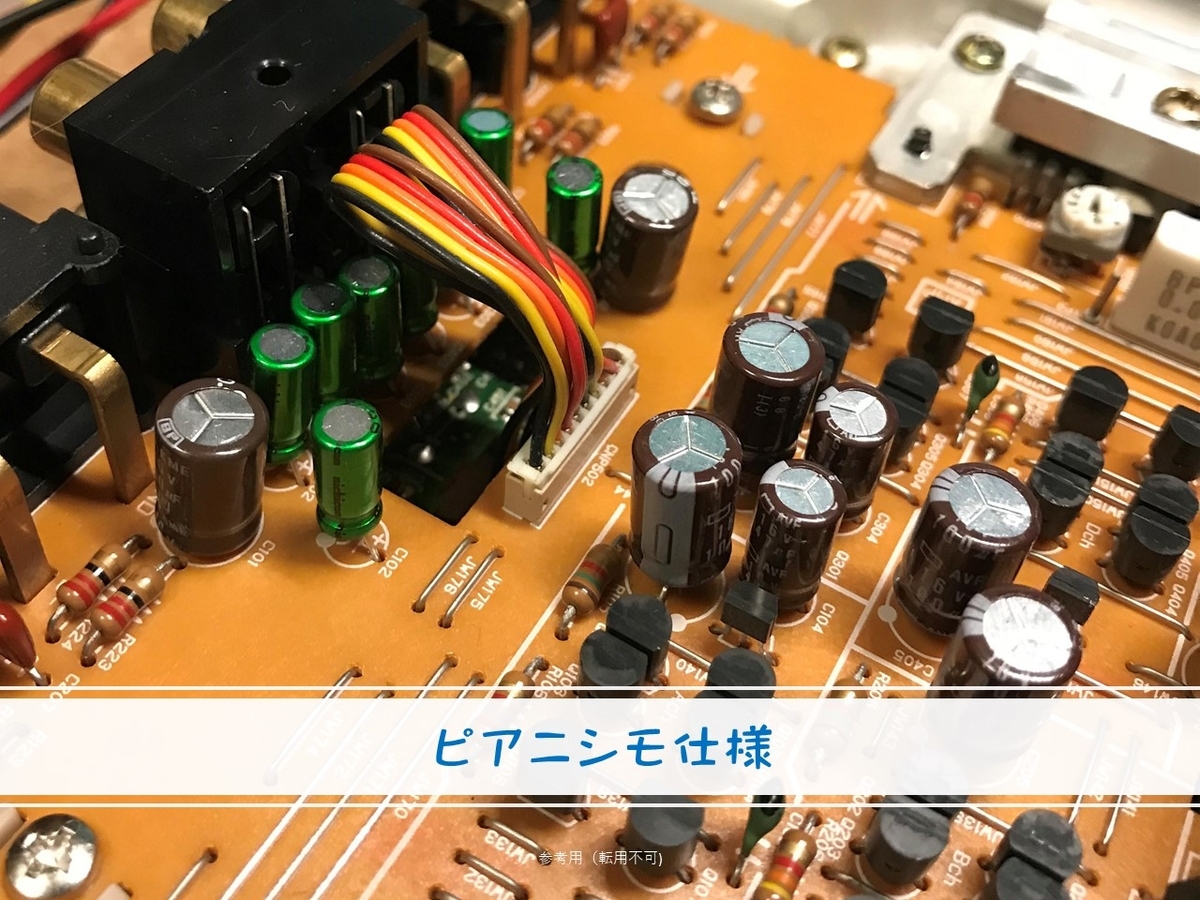

C/DもA/Bと同じ様にGNDをコンデンサで接続し、またA/BのGNDとC/DのGNDも高周波で結合します。

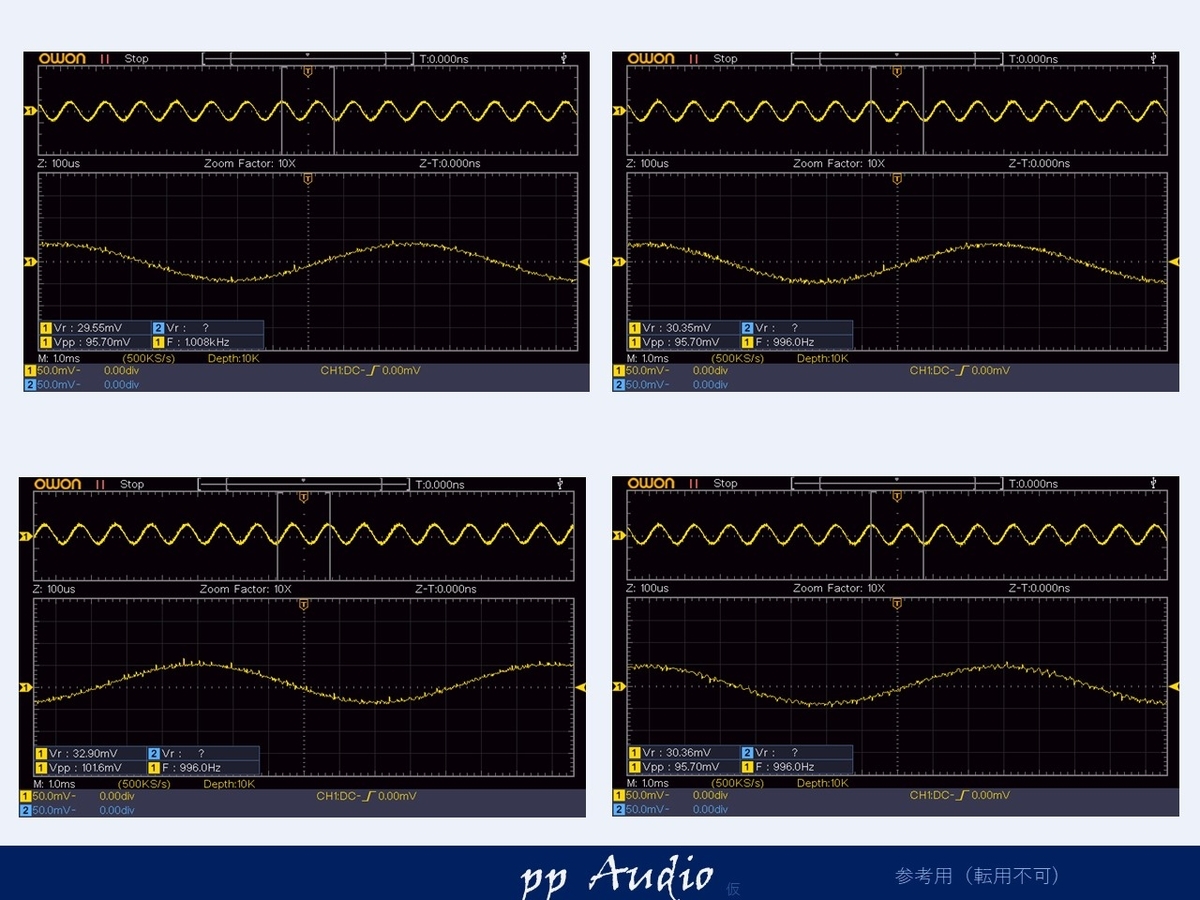

微小出力確認（-60dB)
コモンノイズの影響を解消でき、きれいになりました。

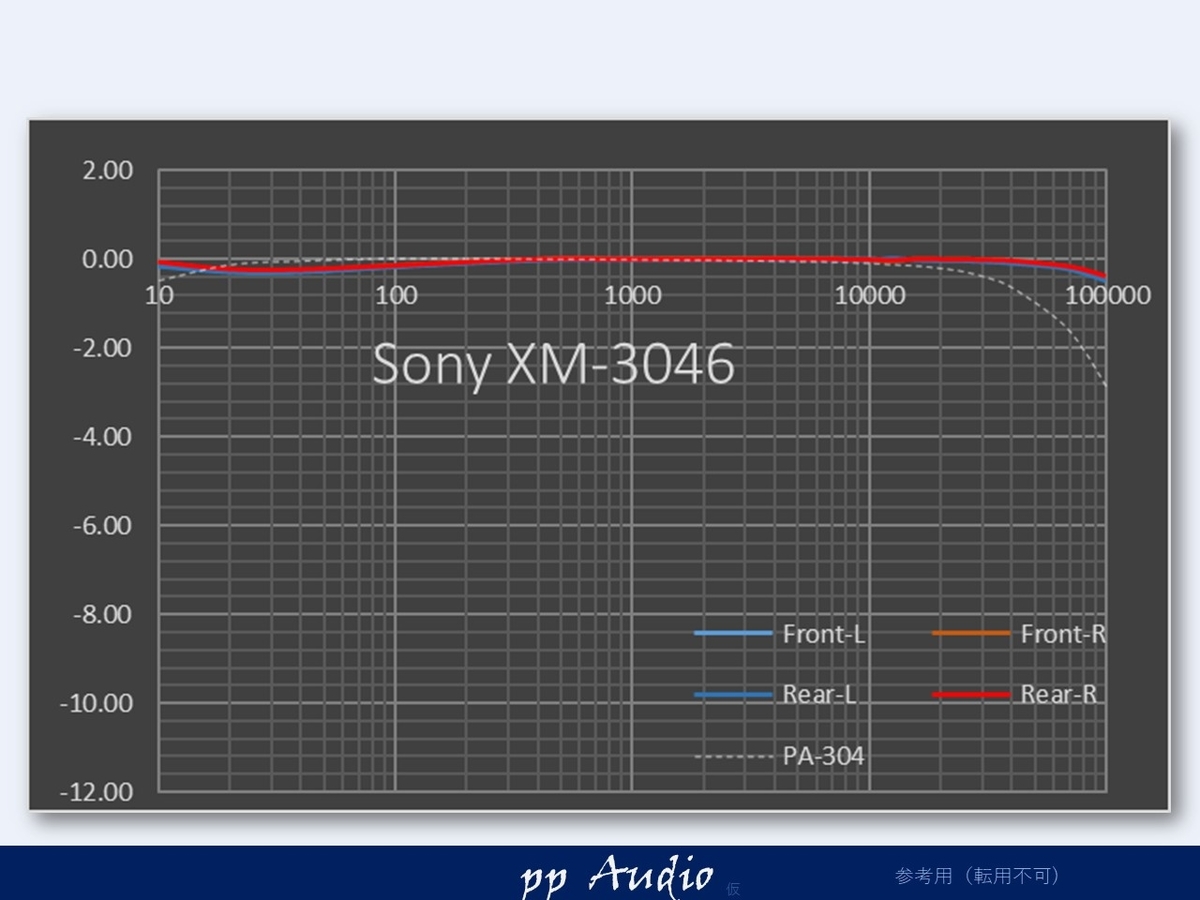

周波数特性
最後に周波数特性を見てみましょう。
５～100kHzでも-0.5dB以内で見たことにない、素晴らしい特性です。
まとめ
今回は、ノイズの修繕が目的なので、電源のメンテナンスと、GNDの接続改善にて安定化を図ってみました。
また、カップリングも電解コンデンサでしたが、無電解として、電位逆転による影響を回避しました。
いかがでしたでしょうか。
カーアンプは、ノイズ対策として、GNDをバランス入力としていますが、その分、GNDの結合が弱くなり、コモンノイズの抑制が難しい場合があります。そんなとき、別にGNDを接続すると改善する場合があります。ご参考になれば幸いです。
