ナカミチ PA-304メンテナンス (2020 11-2) 整備録

ナカミチPA-304が流れ着きました。今回は、基本メンテナンス仕様です。オリジナルをなるべく損なわないように、メンテナンスしてみたいと思います。

f:id:MatsubaraHarry:20201122230338j:plain

 はじめに

ナカミチは、カセットデッキが有名ですがパワーアンプにも、その魂がきちんと注がれているのがはっきりわかります。その魅力に取り憑かれ、どうすれば蘇らせることができるか、何台も手掛けてきました。

PA-304ももう台数は20台以上になります。コンデンサの液漏れで残念なことに、基板の配線が腐食されているのも多くあり、メーカのメンテナンスの方でもお手上げでも、きちんと復活させることができるようになりました。

今回は、そのような荒業を使わなくて良さそうですが、さて、どうでしょうか。

基板状態

早速裏蓋をはずしてみます。

f:id:MatsubaraHarry:20201122231217j:plain

やはり、少しコンデンサの電解液が漏れているのがわかります。

f:id:MatsubaraHarry:20201122231254j:plain

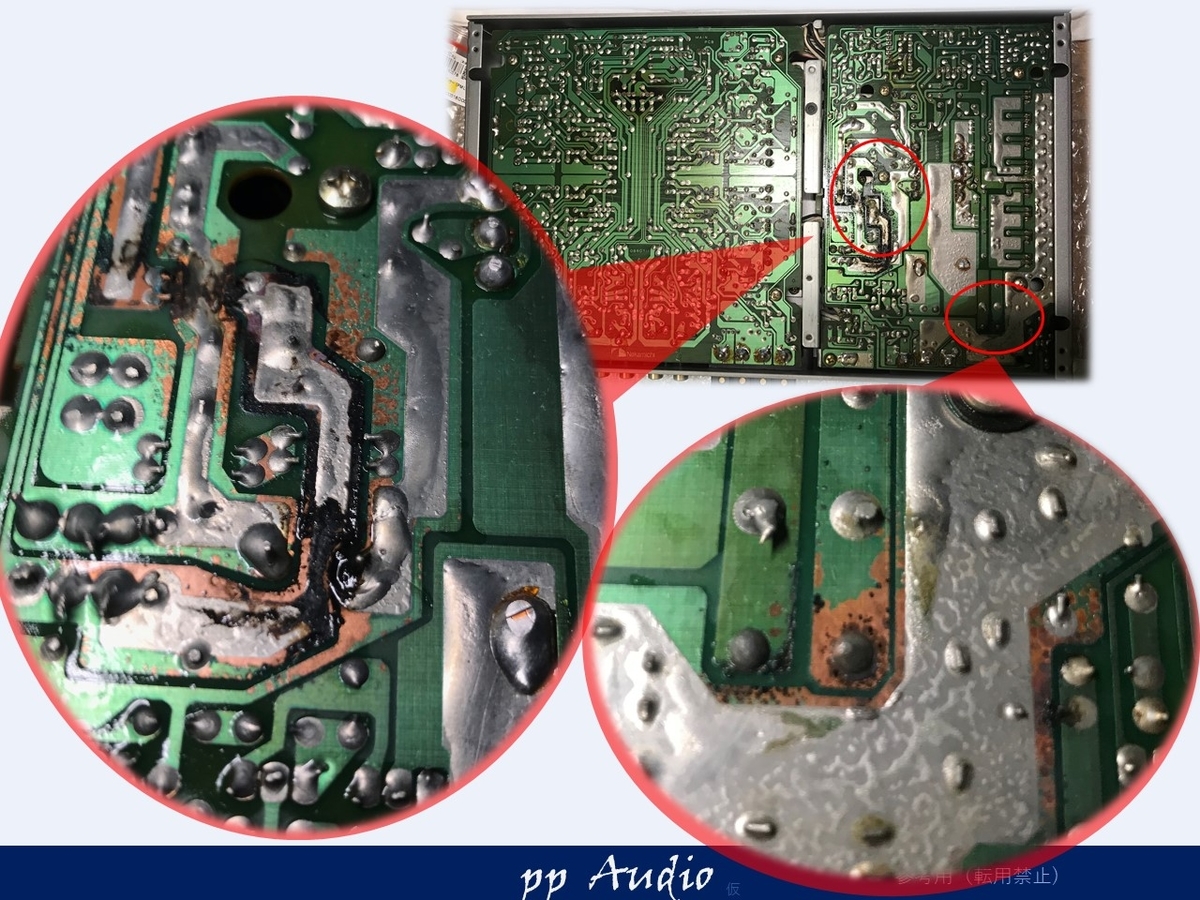

基板の腐食も始まっているようです。



部品状態

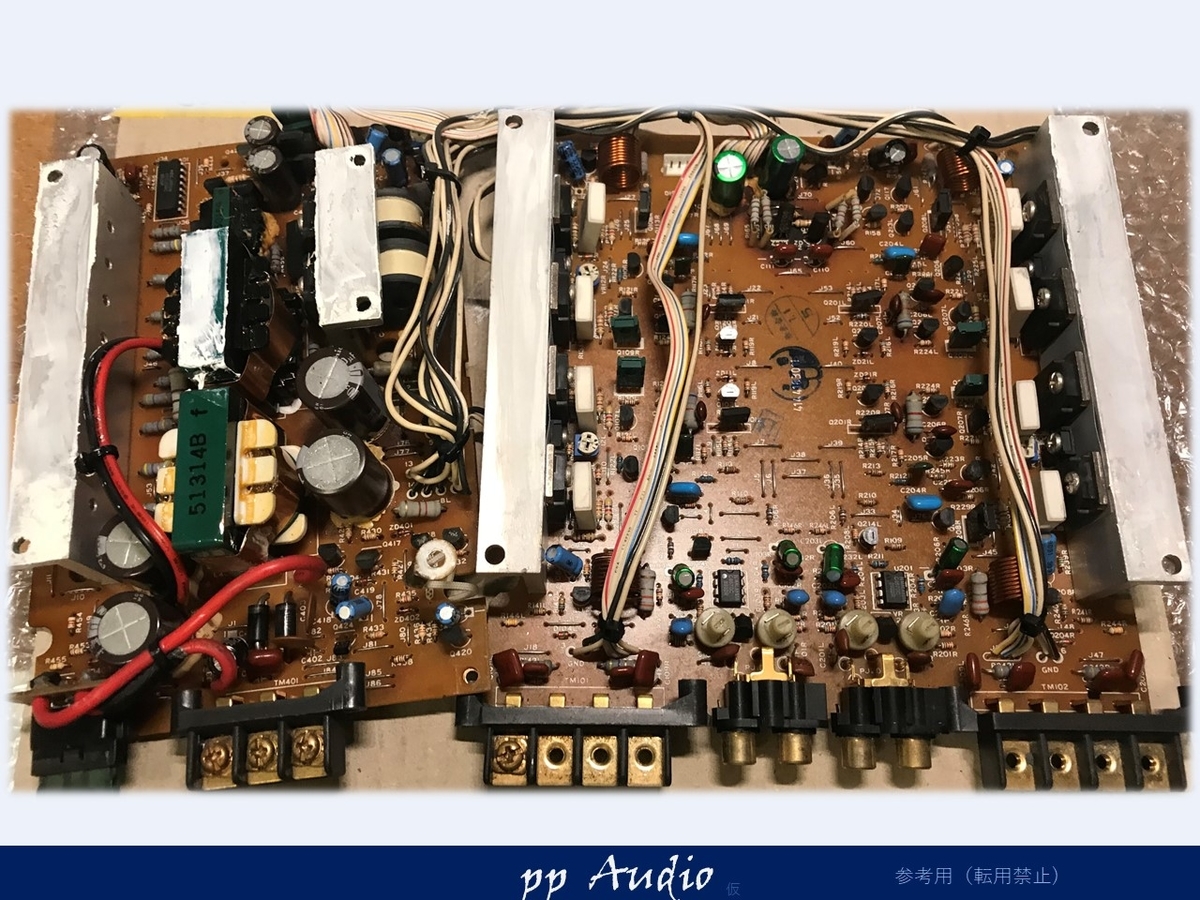

洗浄するために、基板を取り外し、液漏れのコンデンサを取り外します。

f:id:MatsubaraHarry:20201122231128j:plain

基板面には大きな液漏れはなさそうです。

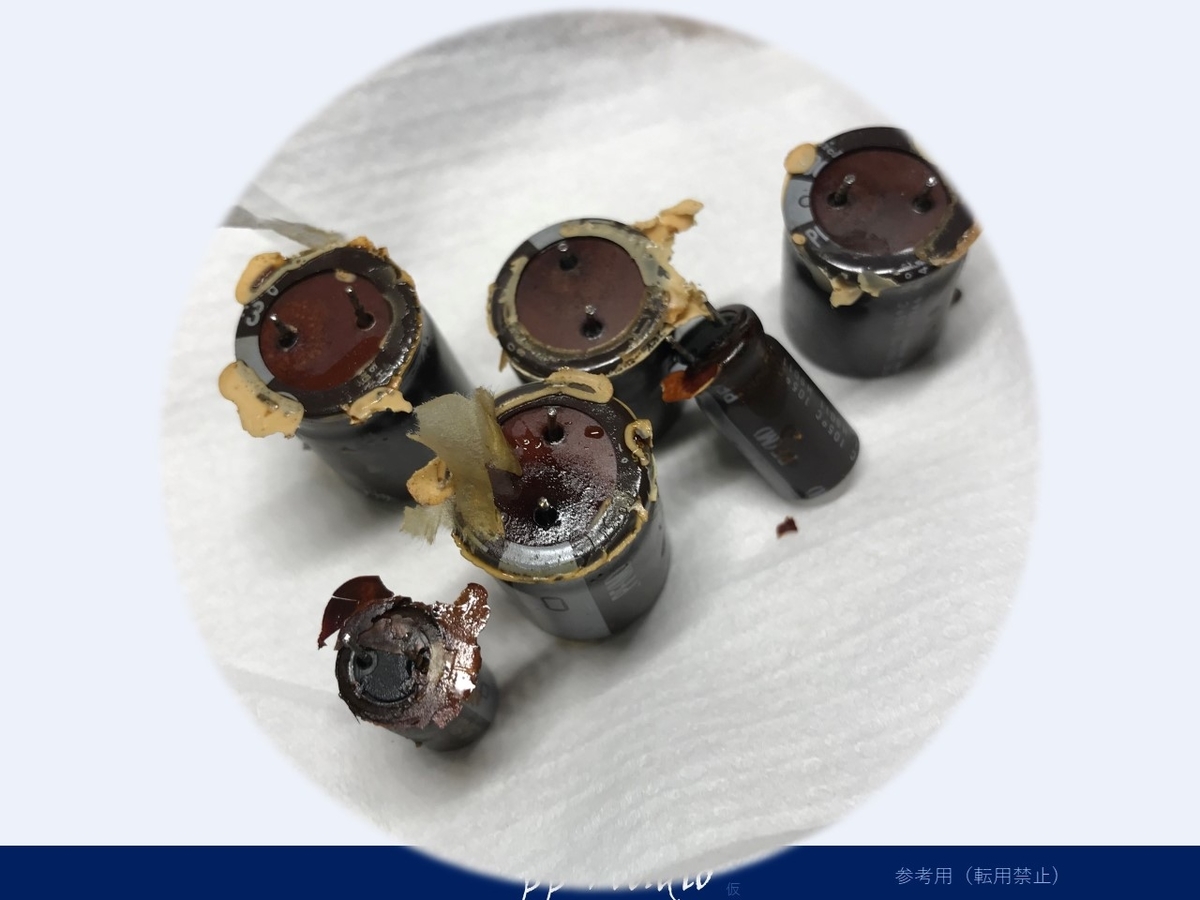

部品を外してみると

f:id:MatsubaraHarry:20201122231431j:plain

残念ながら、コンデンサの構成素材の問題ですが、液漏れが確認できます。

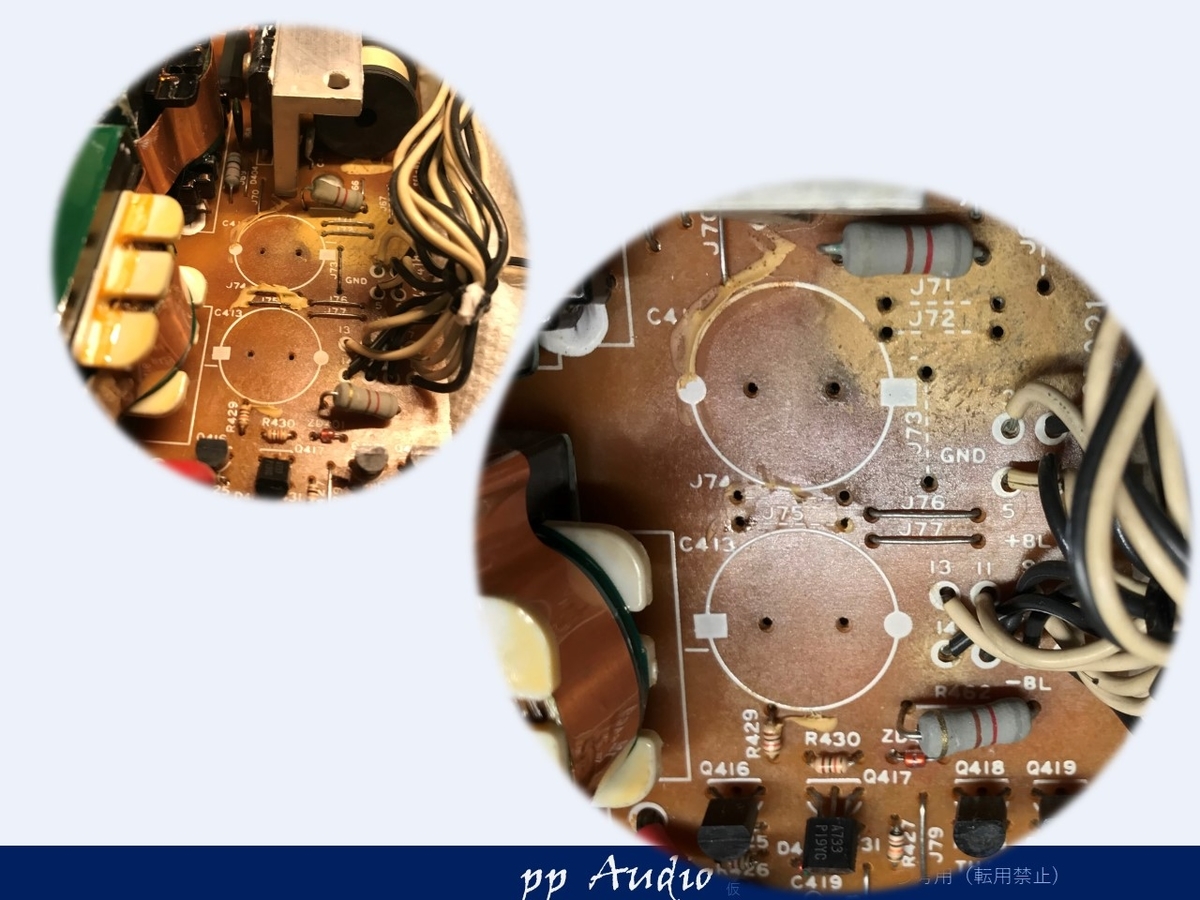

ジャンパ線取り外し

腐食液にさらされた近傍のジャンパ線は、取り除きます。

基板の銅箔を研磨するにも都合がよいのですので。

f:id:MatsubaraHarry:20201122231603j:plain

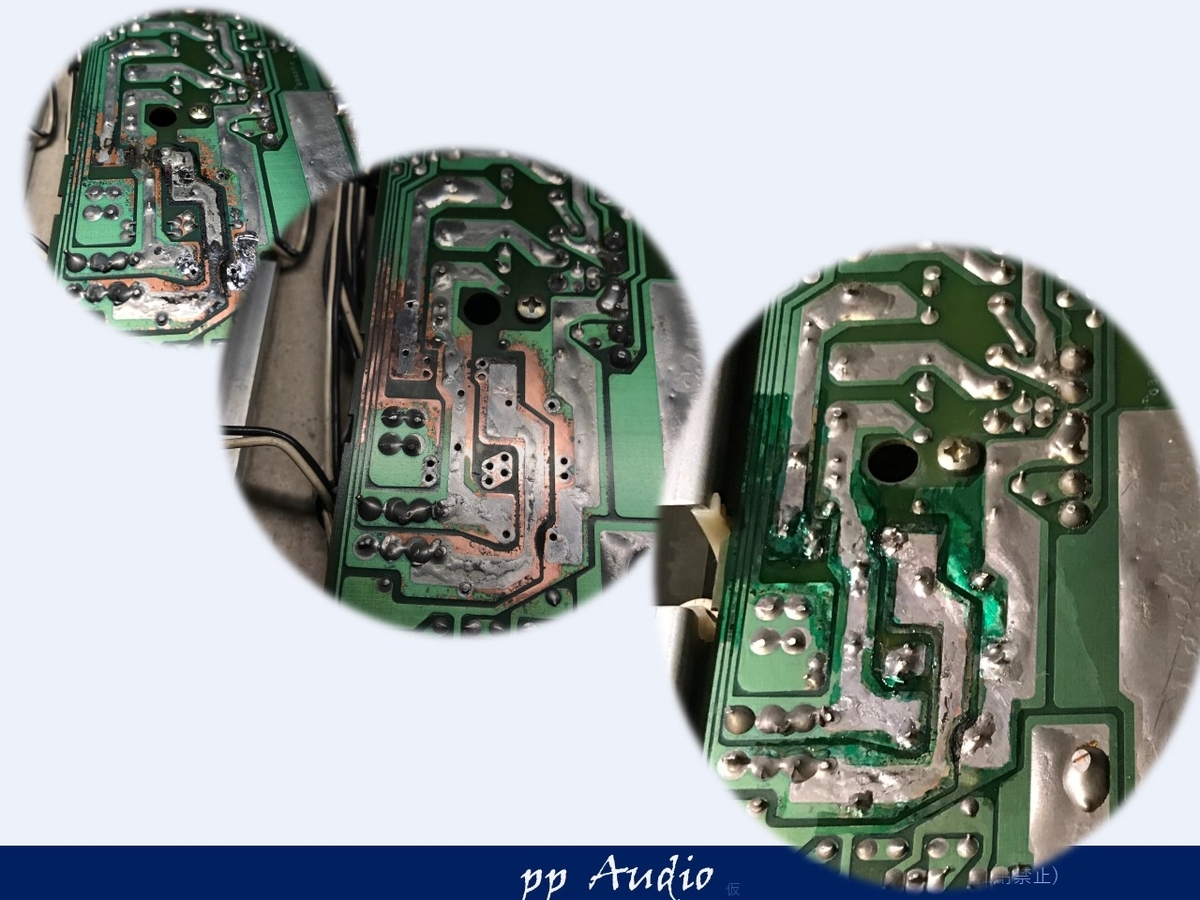

基板修復

今回は、多少腐食が進んでいますが、大きな補修は必要なさそうです。

f:id:MatsubaraHarry:20201122231734j:plain

研磨後、部品を装着し、レジストで、酸化防止をします。

実装ミス修繕

電源の立ち上がりが安定しないので、いろいろ調べたところ、

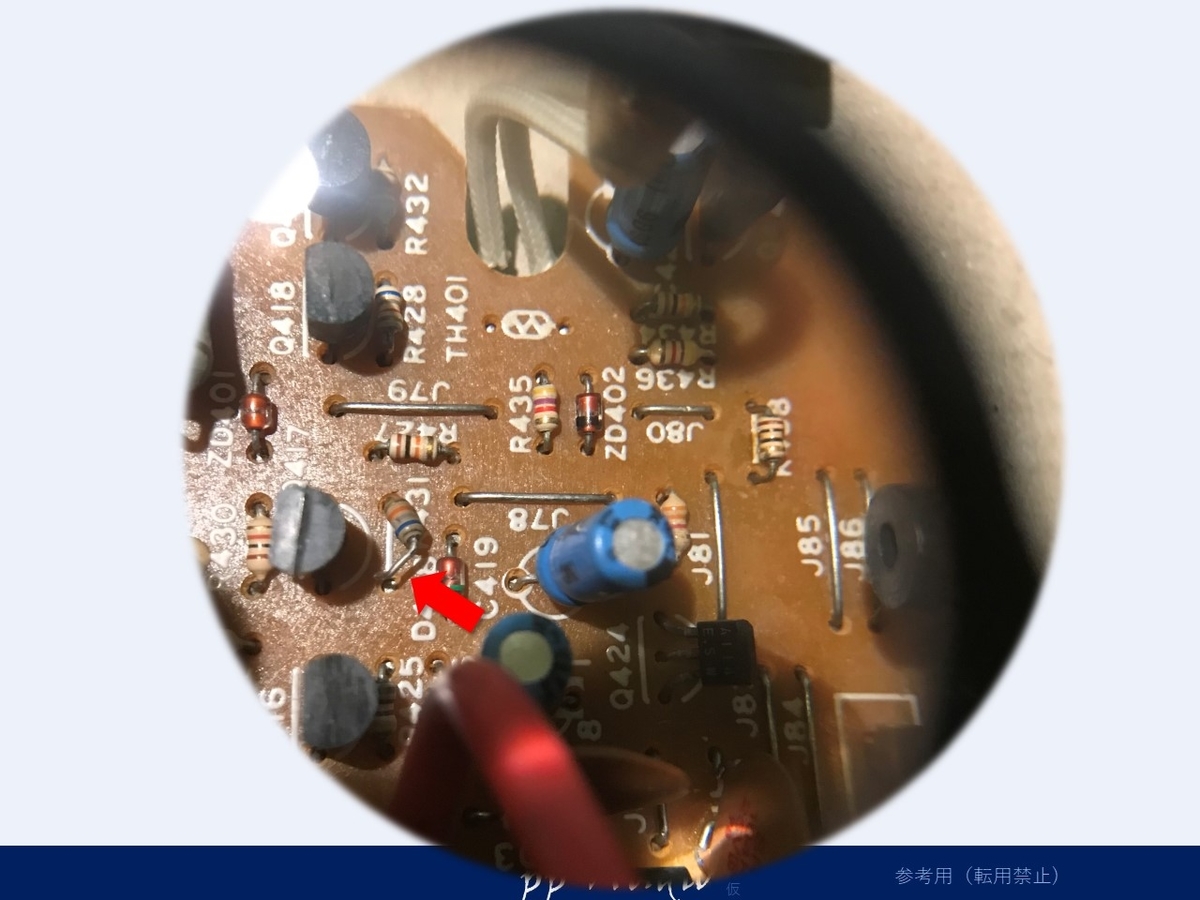

f:id:MatsubaraHarry:20201122232015j:plain

抵抗が浮いてしまい、片足、半田付けされていませんでした。

これも、きっちり修正します。

OpAmp電源

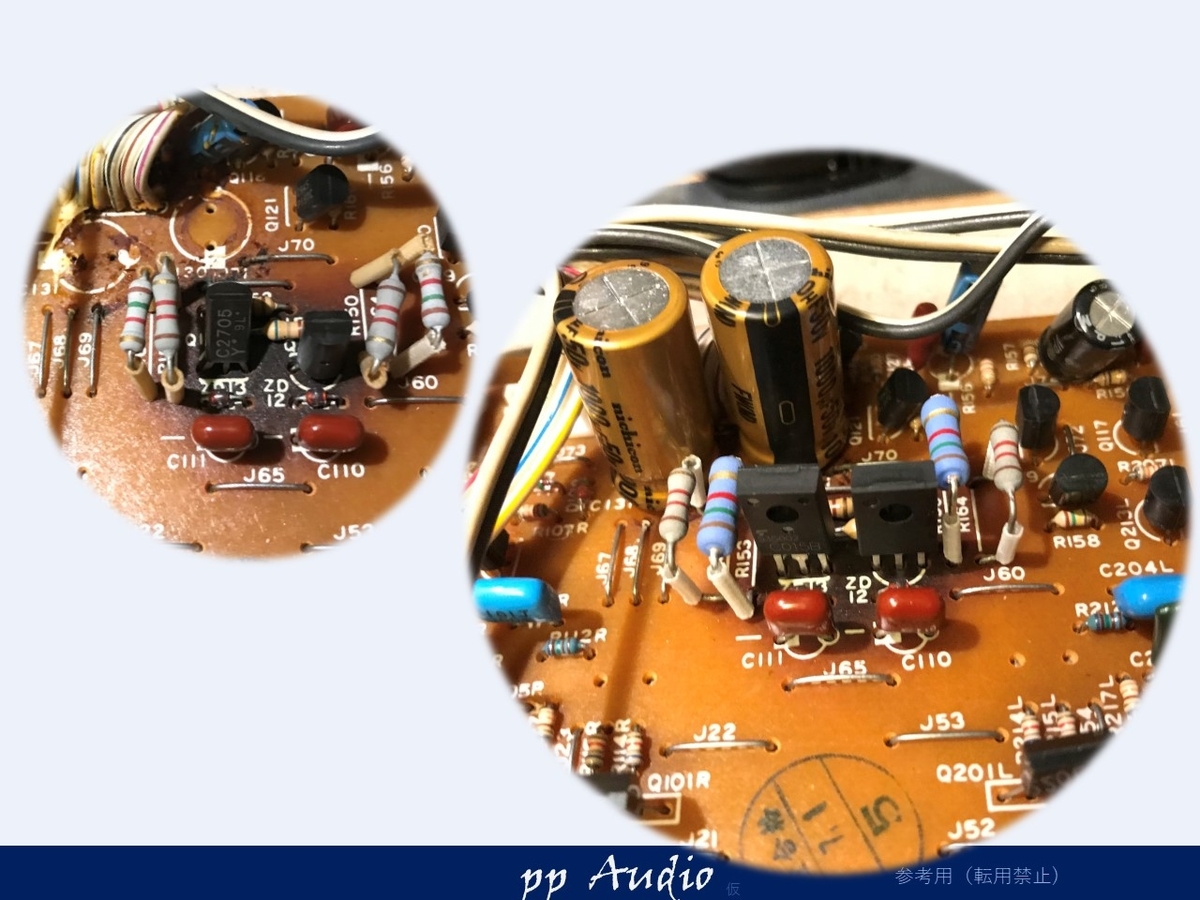

OpAmpの電源は、熱マージンが足らない傾向があり、改善を行っています。

f:id:MatsubaraHarry:20201122232216j:plain

トランジスタは、大きなものに交換することで、冷却効率を上げ、電圧ダウン用の抵抗も大きくし、放熱がよくなるようにレイアウトやり直します。

これらは、回路を理解していれば、合理的な対策でとても簡単、確実です。



最終実装

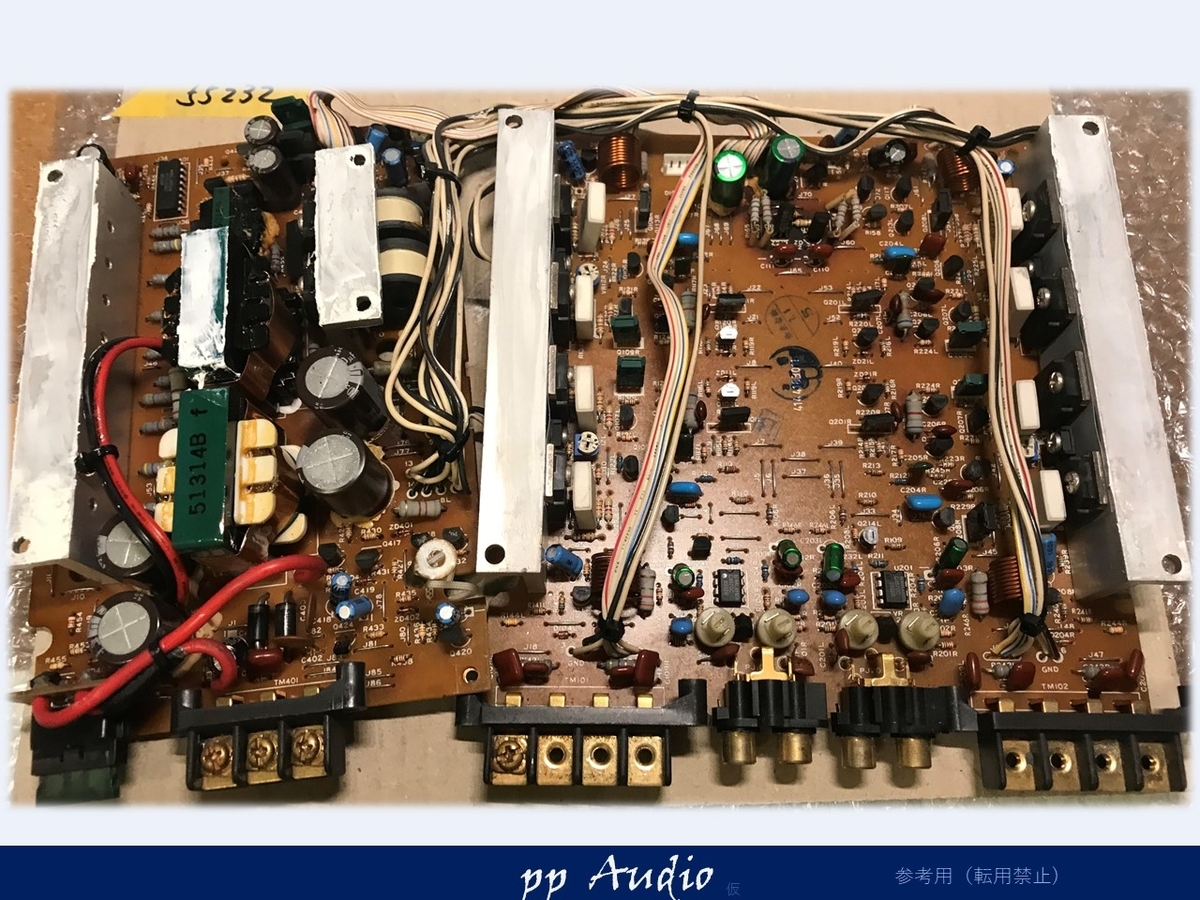

最初の基板状態ですが

f:id:MatsubaraHarry:20201123000852j:plain

よくみると、コンデンサ等が傾いたりしています。

そんな、細かなところも、修正して

f:id:MatsubaraHarry:20201123001032j:plain

 スッキリしました。

その他、これまでの経験上、負担のかかっている電解コンデンサを交換して、完成です。

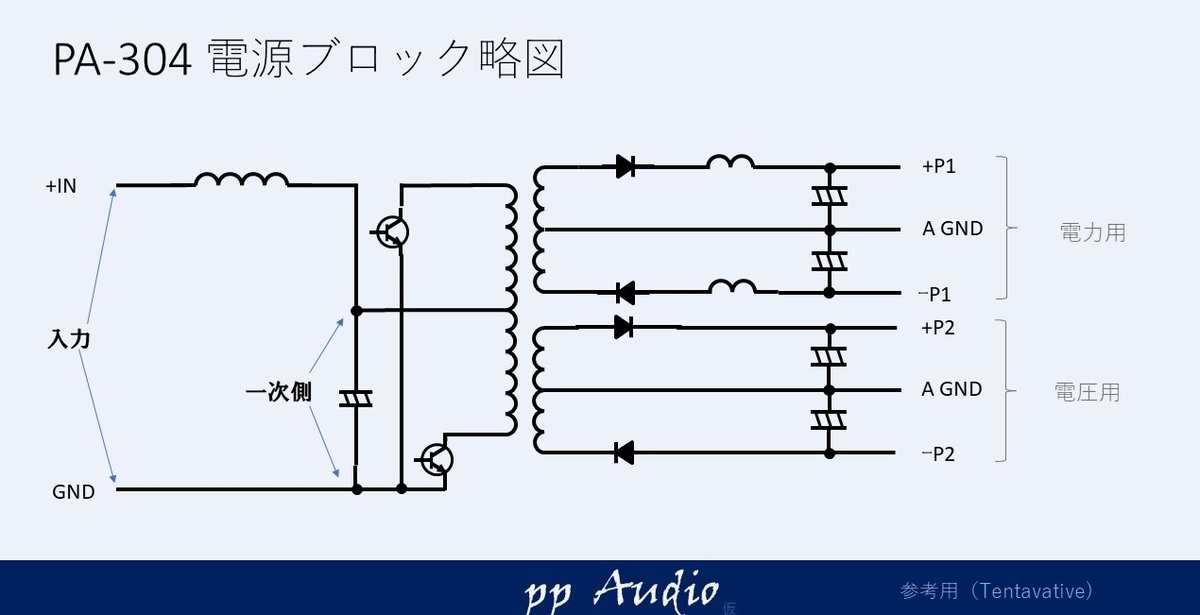

電源確認

電源の状態が以前の標準機と同等か確認します。

f:id:MatsubaraHarry:20201122232605j:plain

今回は、標準と同等にするのが目的ですので、大きな違いが無いことを確認します。

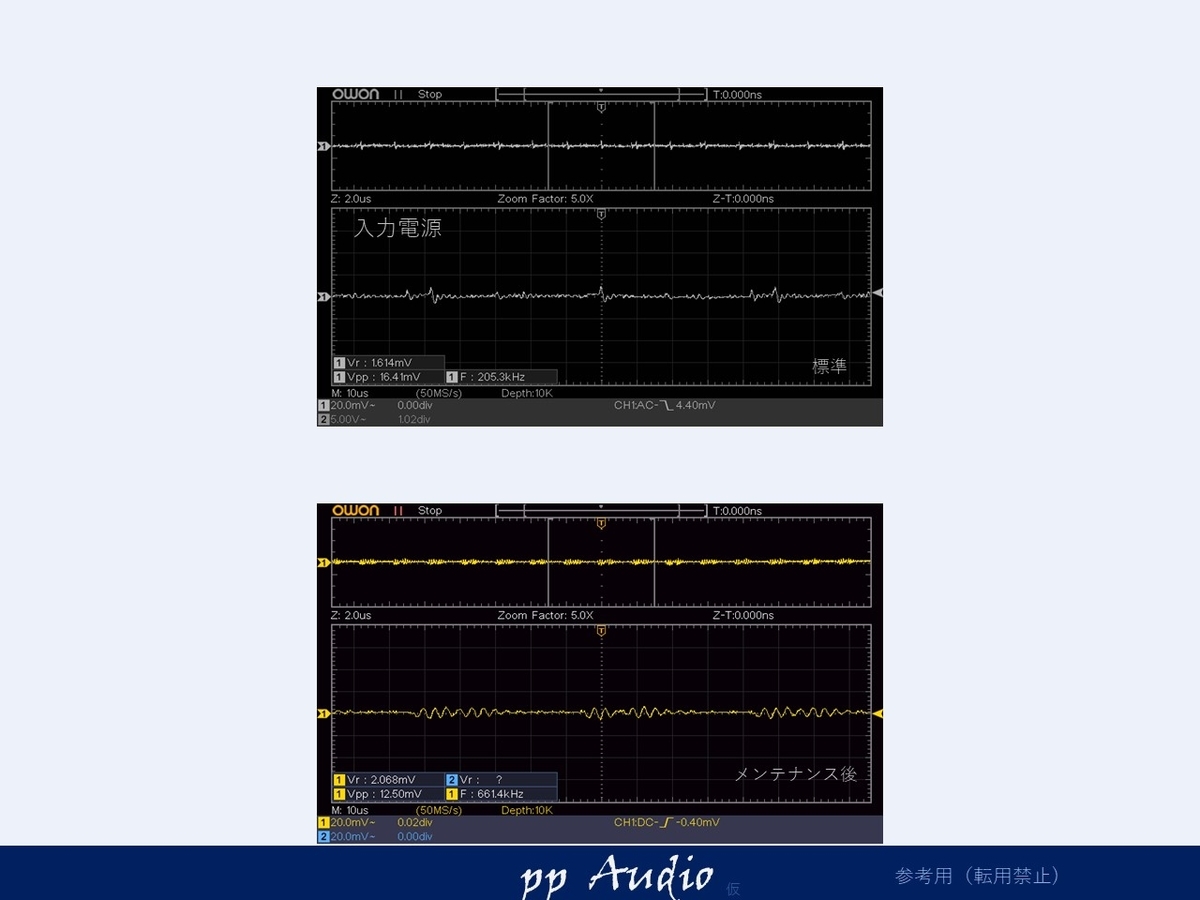

電源入力へのノイズ

入力へのノイズ(端子間ノイズ)は、他のオーディオへの影響が懸念されます。

f:id:MatsubaraHarry:20201122232716j:plain

大丈夫です。

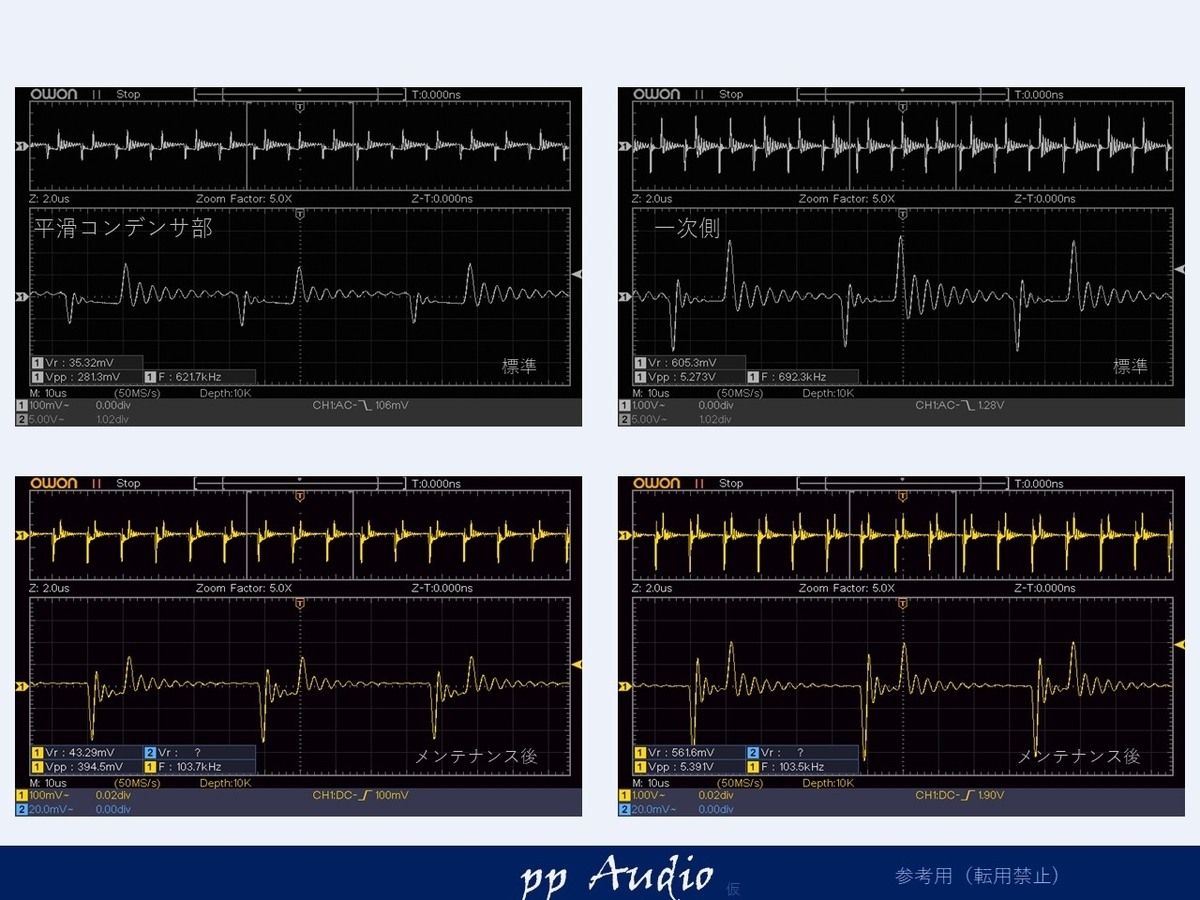

一次側リップル

多少大きめな一次側のノイズですが

f:id:MatsubaraHarry:20201122232915j:plain

多少傾向は、違いますが、許容範囲無いです。

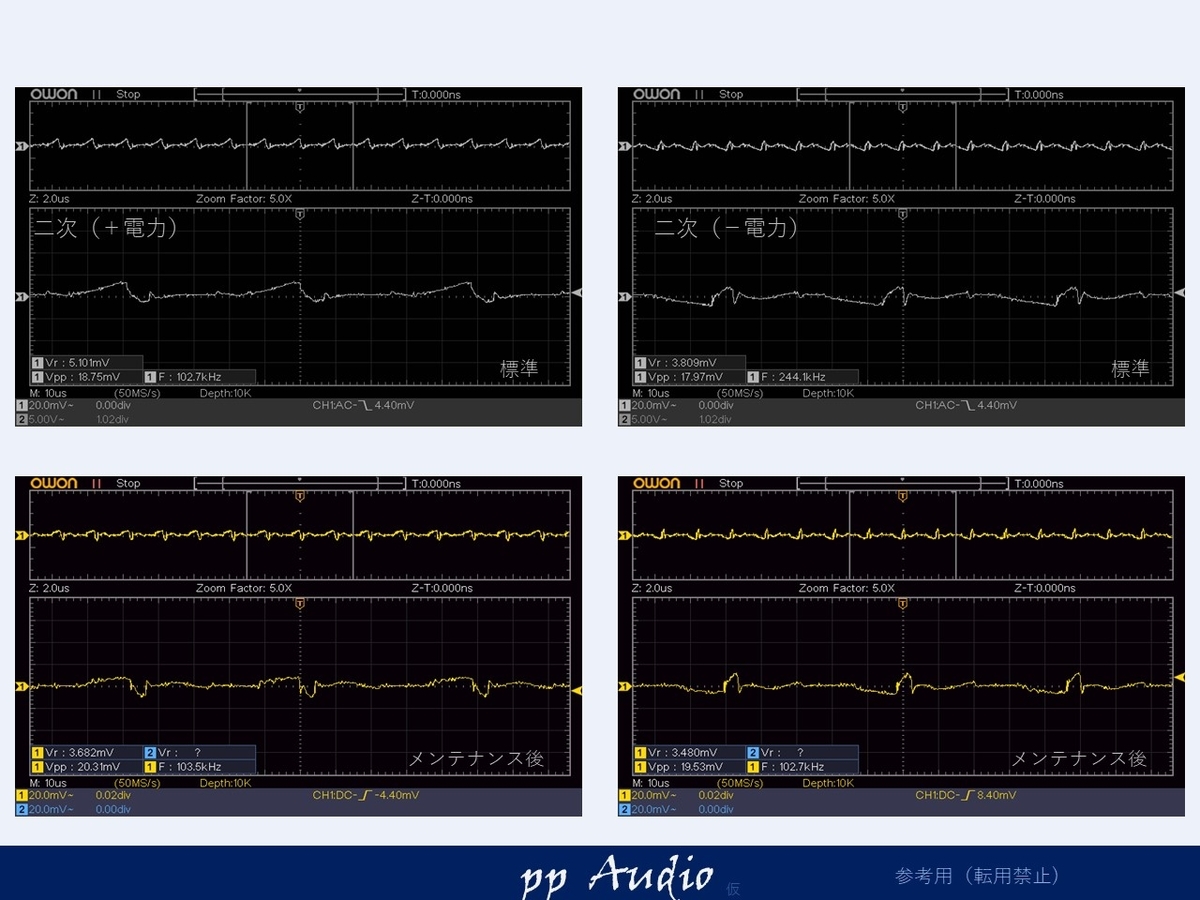

二次側(電力)

フィルタが入っている為、もともと良好ですが

f:id:MatsubaraHarry:20201122233025j:plain

同等です。

二次側(電圧)

電圧用は、後段にTrによる安定化が行われているのですが

f:id:MatsubaraHarry:20201122233137j:plain

これも、同等です。

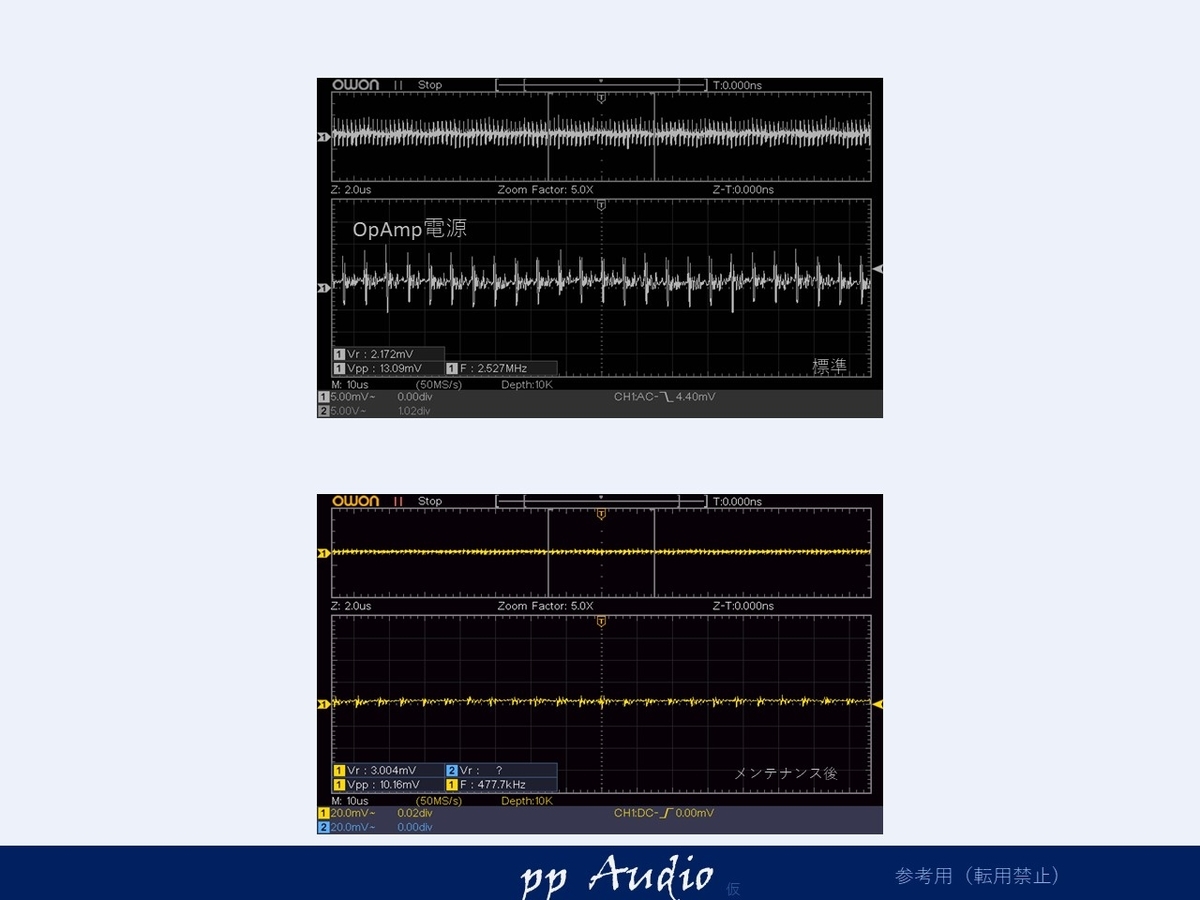

OpAmp電源

OpAmpの電源は、標準ではスパイクノイズが大きめですが

f:id:MatsubaraHarry:20201122233258j:plain

これは、多少効果が確認できました。



音声信号確認

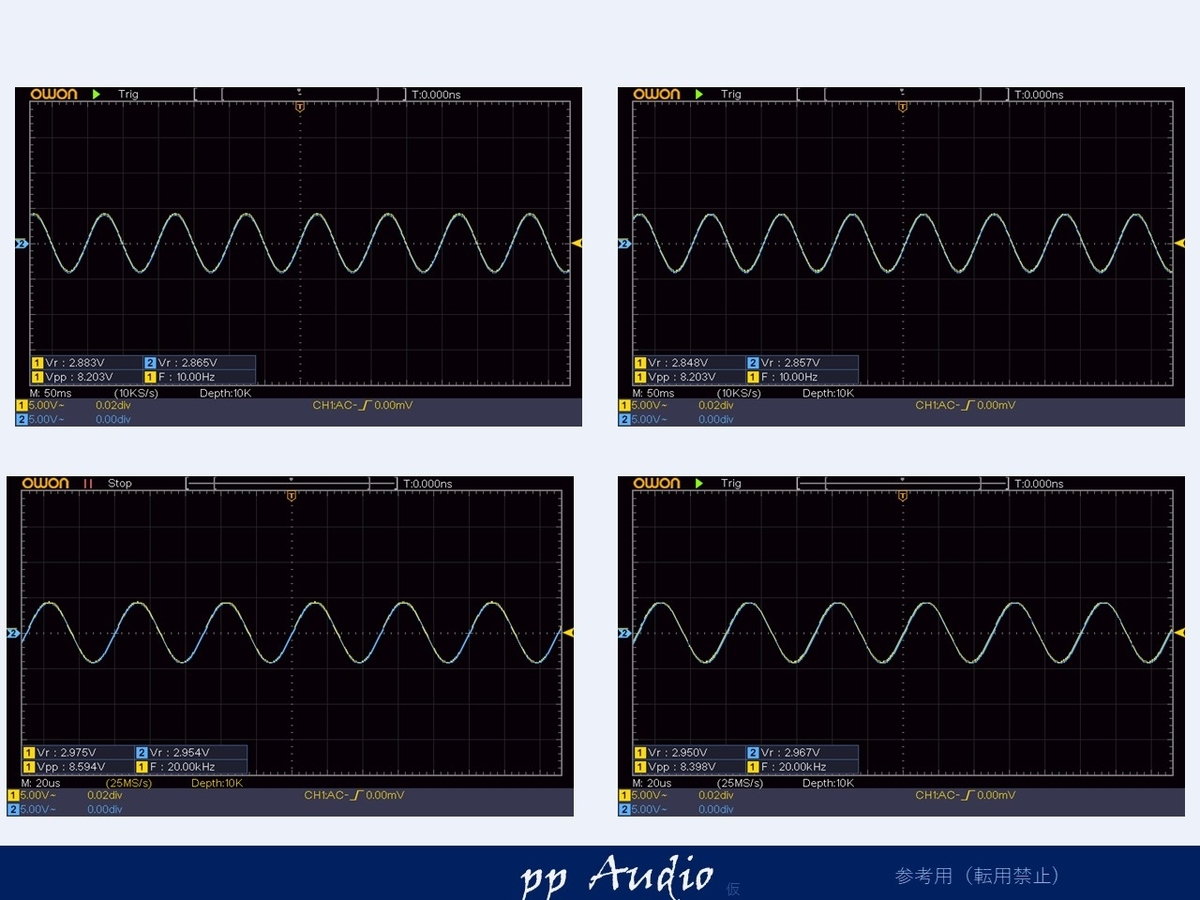

基本波の1kHzで約3VRMSでゲインを調整し、10kと20kHzを測定しました。

f:id:MatsubaraHarry:20201122233427j:plain

ほとんど減衰がなく、良好です。

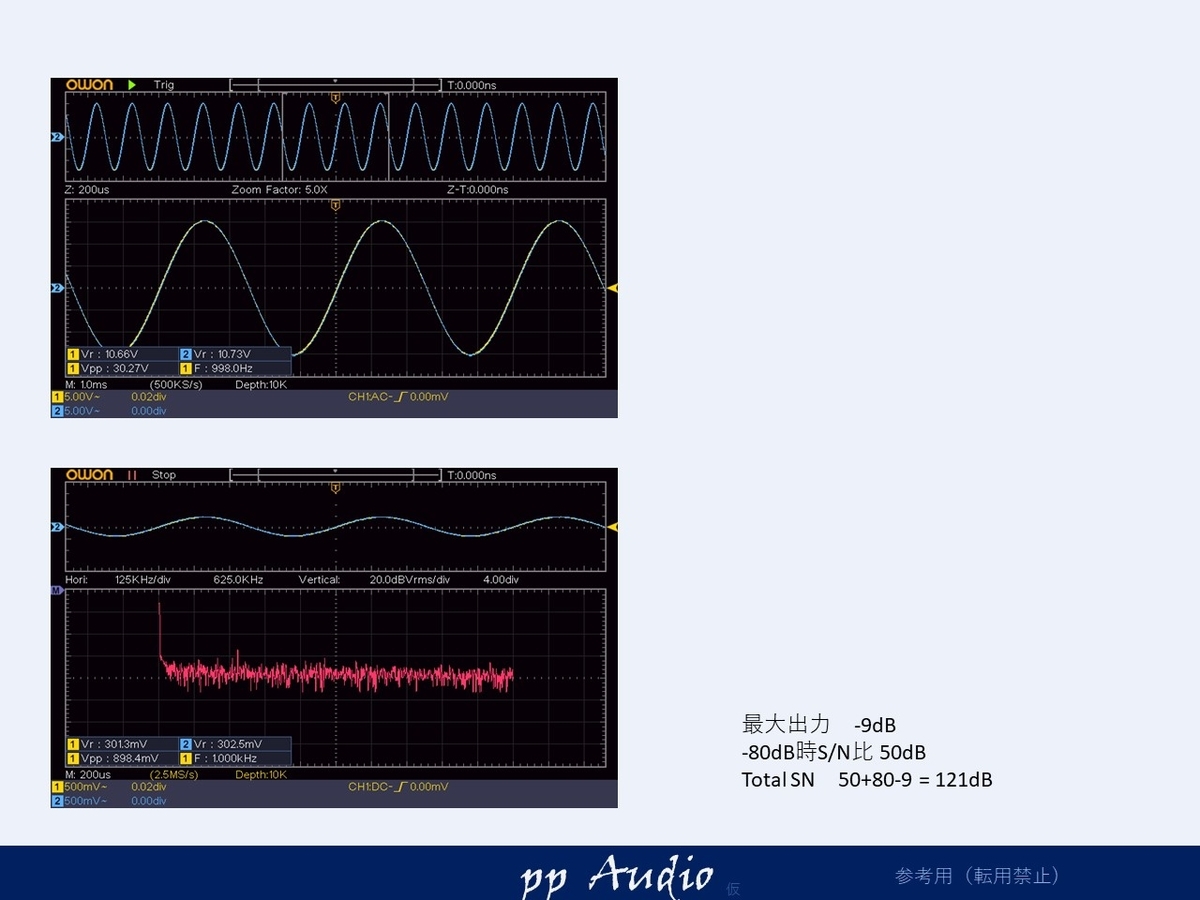

SN比簡易計算

SN比の計算をFFTにより行ってみました。

今回、-8dBで、クリップし始め、-9dBで限界となりました。

f:id:MatsubaraHarry:20201122233636j:plain

-80dBでのFFTから、シグナルとノイズの比を測定し、先の-9dBを考慮すると

概ね約120dBのSN比であることが、確認できました。

外観メンテナンス

外観は、洗浄と、端子の磨き上げです。

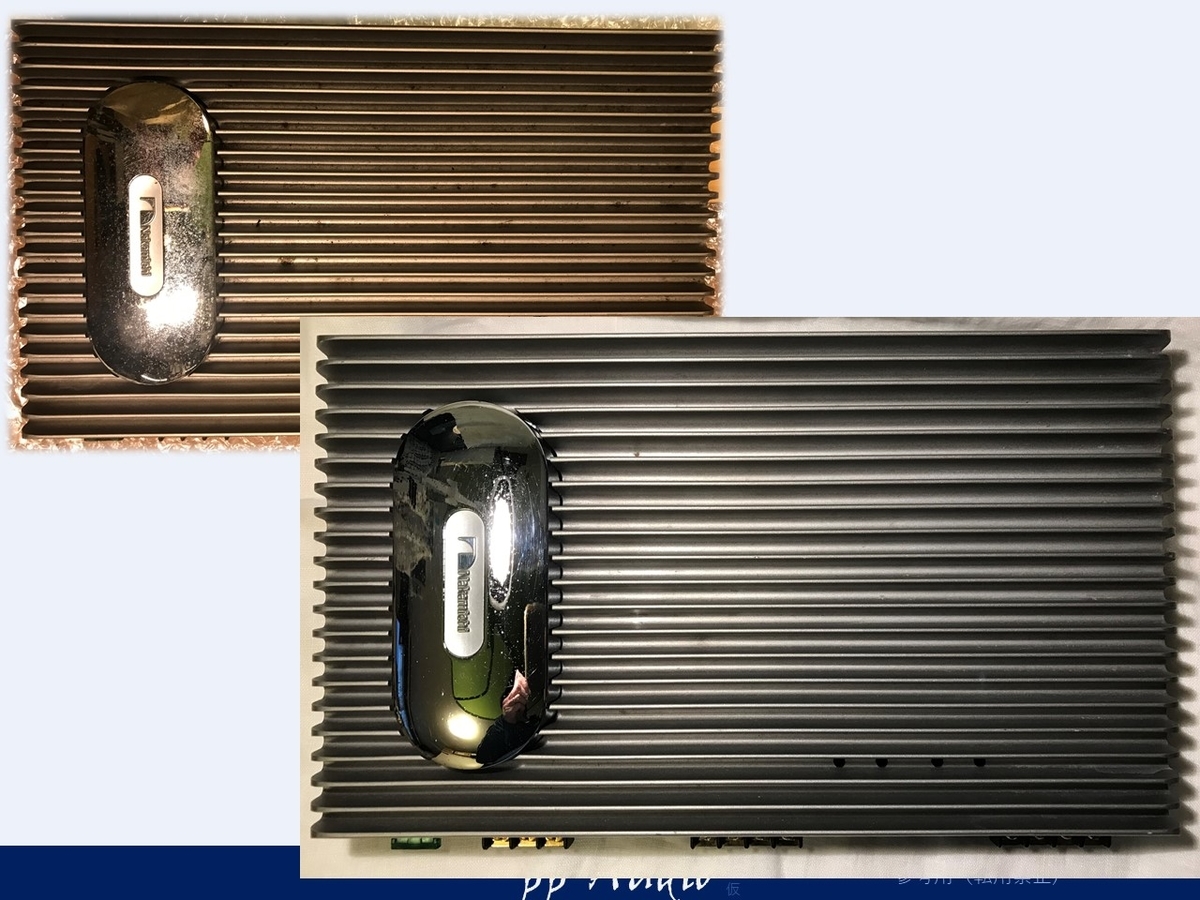

f:id:MatsubaraHarry:20201122233951j:plain

エンブレムもきれいになりました。(どうしても、若干ポツポツはのこります)

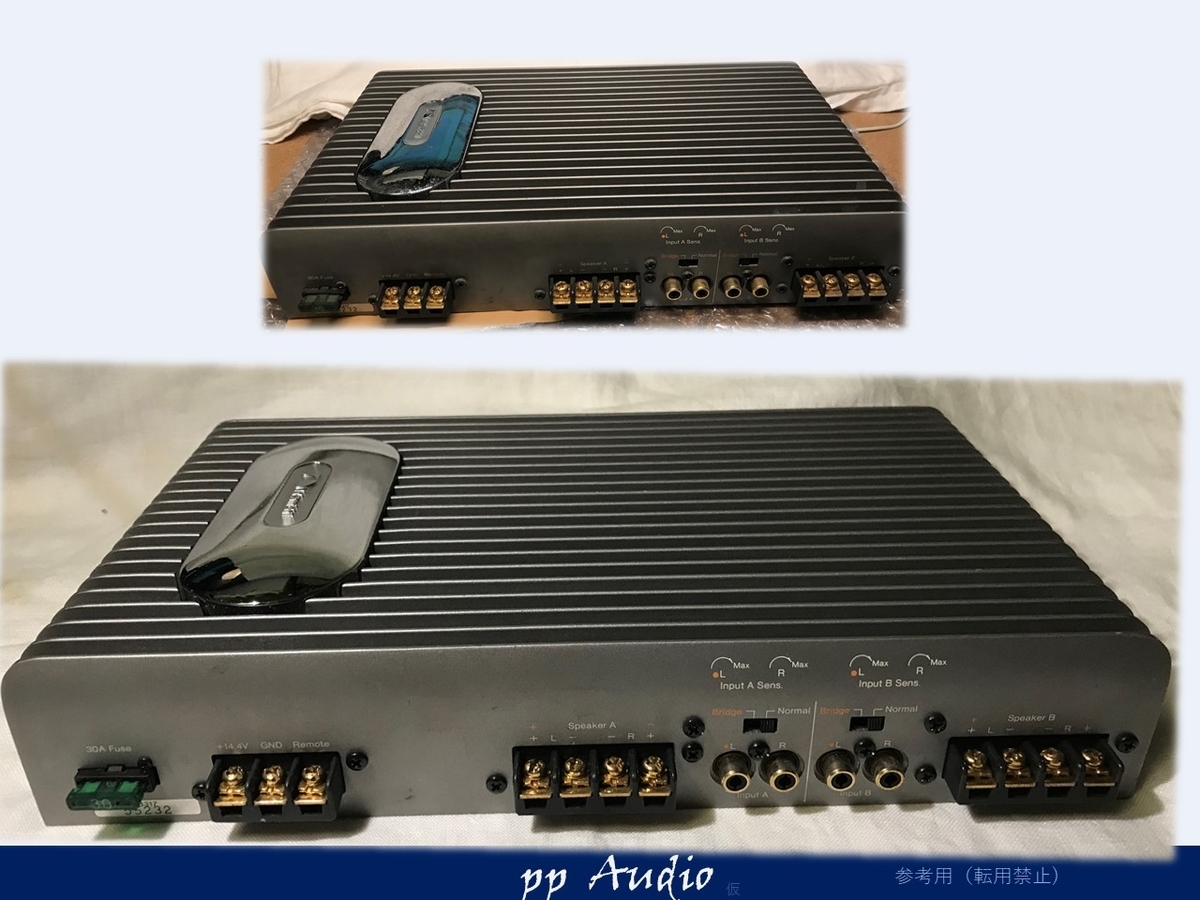

端子台もしっかりメンテナンスします。

f:id:MatsubaraHarry:20201122234139j:plain

写真で、状態の違いが、確認できますでしょうか。

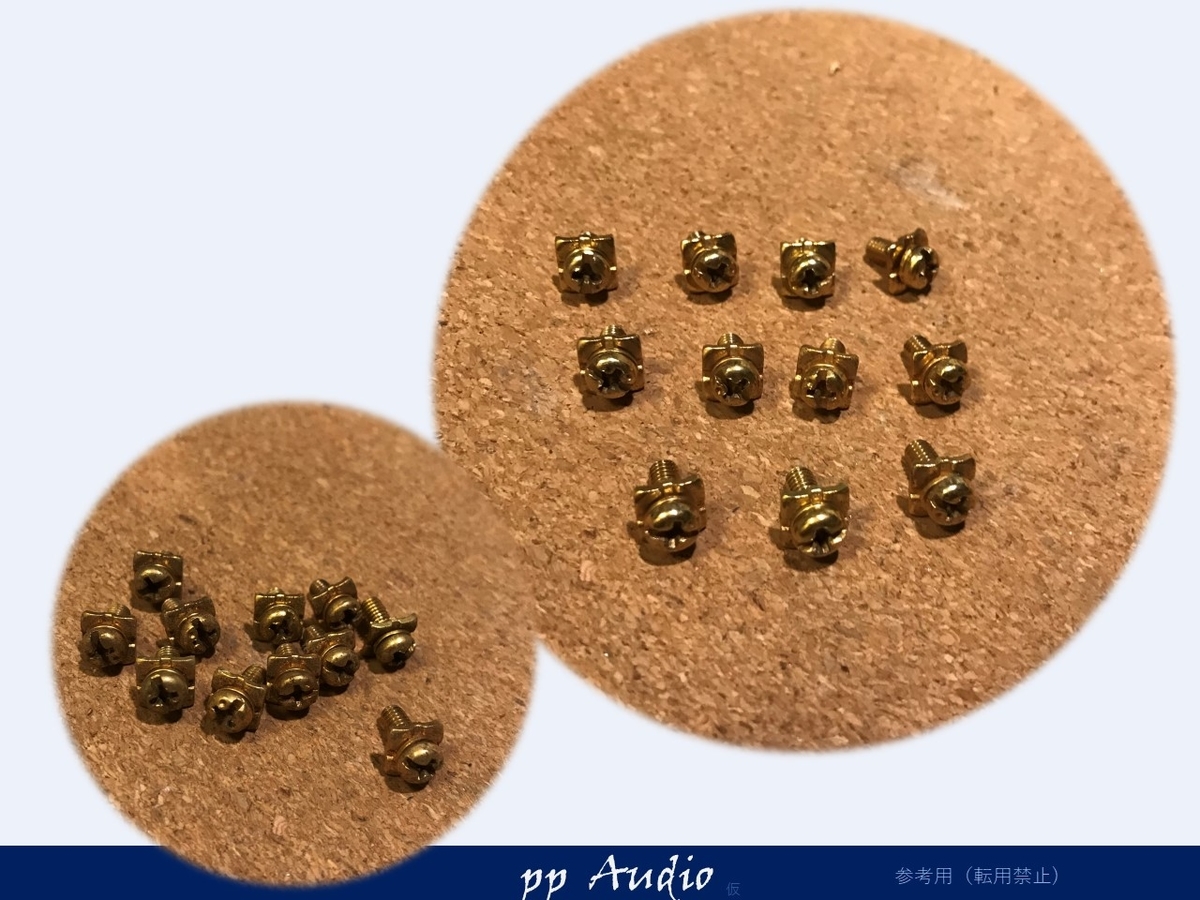

端子ネジは、ネジがれ等で使えない場合は、交換なのですが

f:id:MatsubaraHarry:20201122234345j:plain

今回は、磨き上げで十分に、使えるようになりました。
(違いが写真では、わかりにくいですが。)

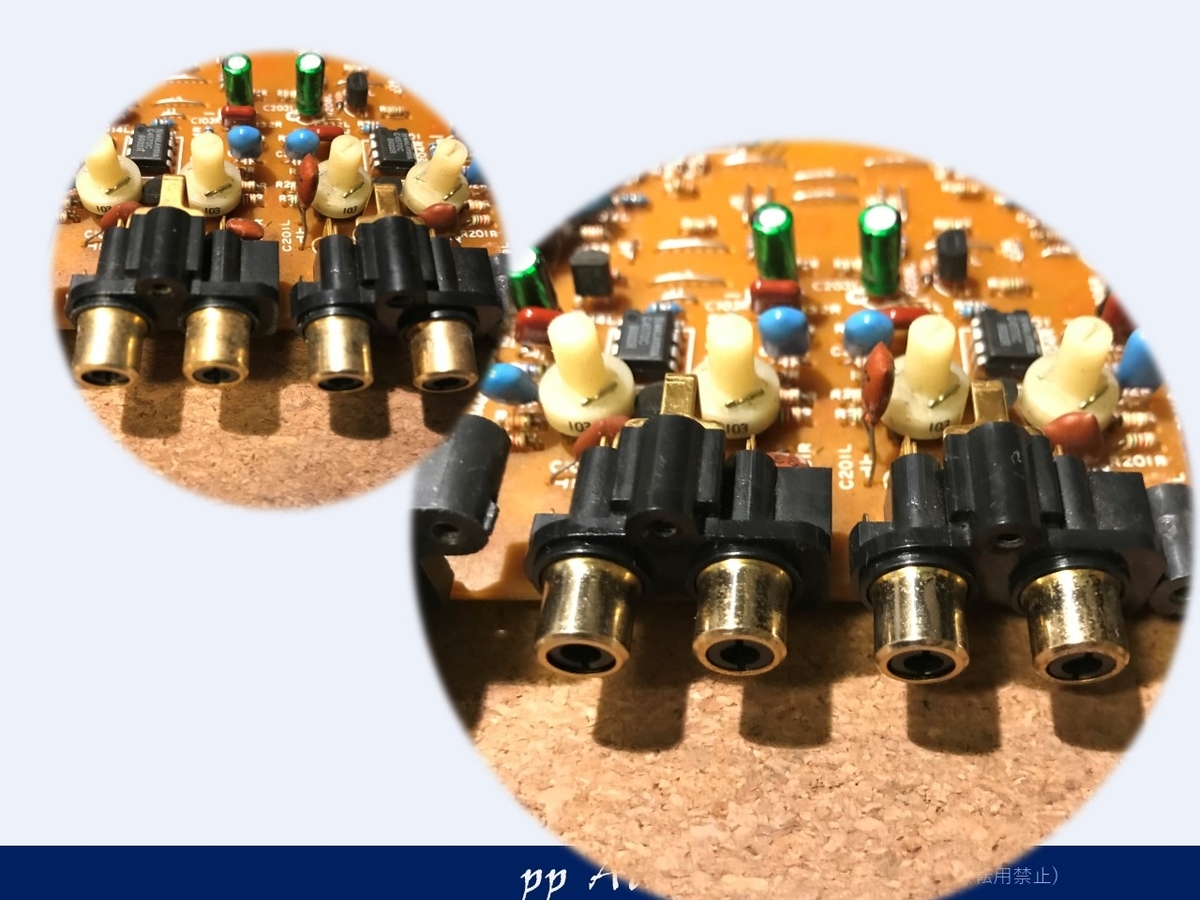

RCAジャックも同じように磨き上げます。

f:id:MatsubaraHarry:20201122234538j:plain

実は、これらのメンテナンスは、重要だと考えています。

接触不良を防ぎ、RCAピンの挿入もスムーズになり、端子台も装着が確実になるので、これだけでも、音が変わることがよくあります。



 まとめ

今回は、オリジナルの復元を重視と、耐久性向上の、基本メンテナンスを綴ってみました。

外見のしあがりも、この通り

f:id:MatsubaraHarry:20201122235249j:plain

すっきりしました。

末永く、使っていただけるようになったと思います。



高調波の対策や、その他音質アップは、まず、このオリジナルの状態で、今まで聞こえなかった音を発見して、その先が見えてきた時、考えてよいのではと思います。



もし、お手元に幸運にもPA-304をお持ちでしたなら、ぜひ、メンテナンスのご検討をおすすめいたします。一度のリーズナブルなメンテナンスで、末永く使えるようになります。

はんだ付けが得意な方でしたなら、ご自分でも可能ですが、正しく動作するようになったか、確かめるのは、経験がどうしても必要になりますので、頼っていただくのも方法の一つではないでしょうか。
