オーディオと電源回路 ピアニシモを聞くために

オーディオと電源回路 PA-200 初期状態

今回の材料はPA-200です。数回、メンテナンスの機会にめぐまれて、今回これまでの成果を注ぎたいと思います。





現状状態

現状ですが、購入先の手違いにより、状態の悪いものが入ってきてしまいました。

外観

f:id:MatsubaraHarry:20190926085300j:plain

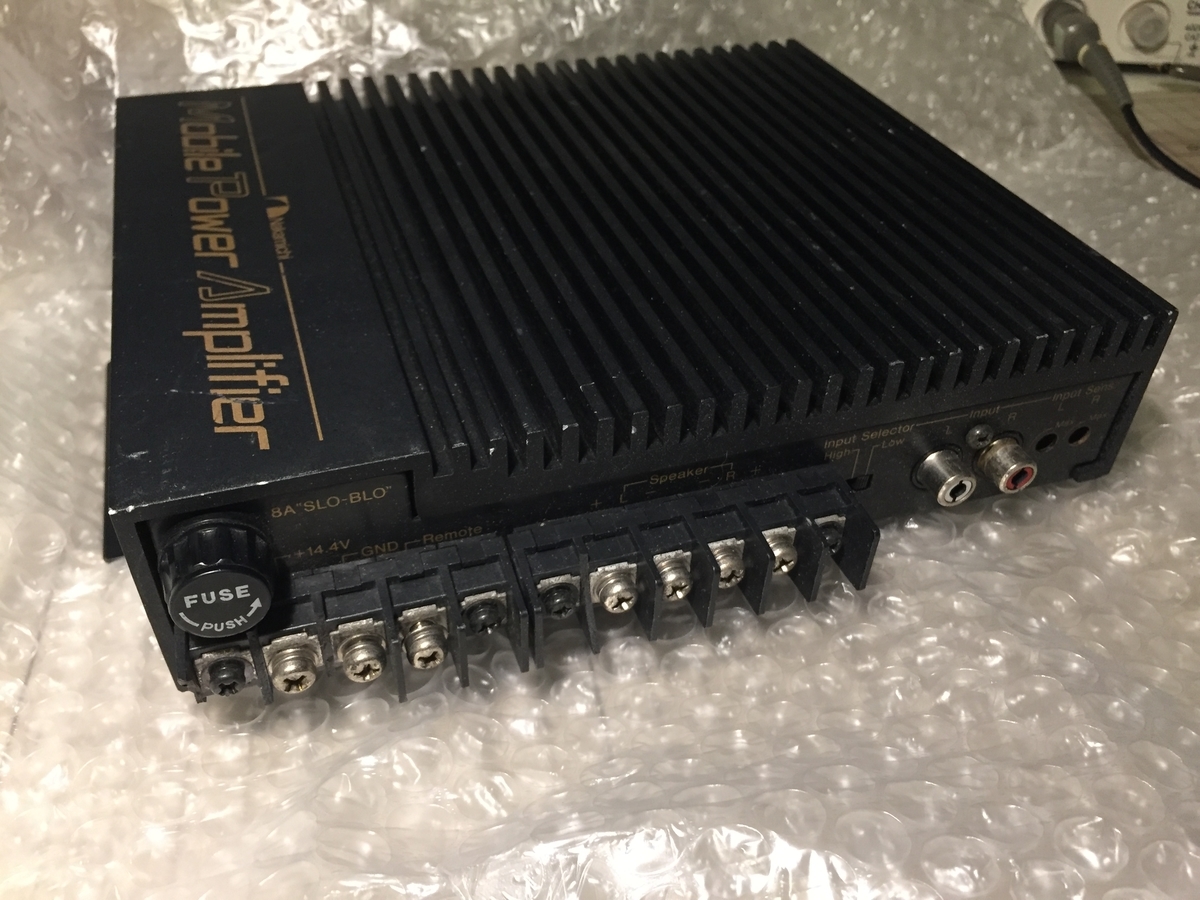

端子台が破損しています。この修理は、ちょっと厄介です。

f:id:MatsubaraHarry:20190926085516j:plain

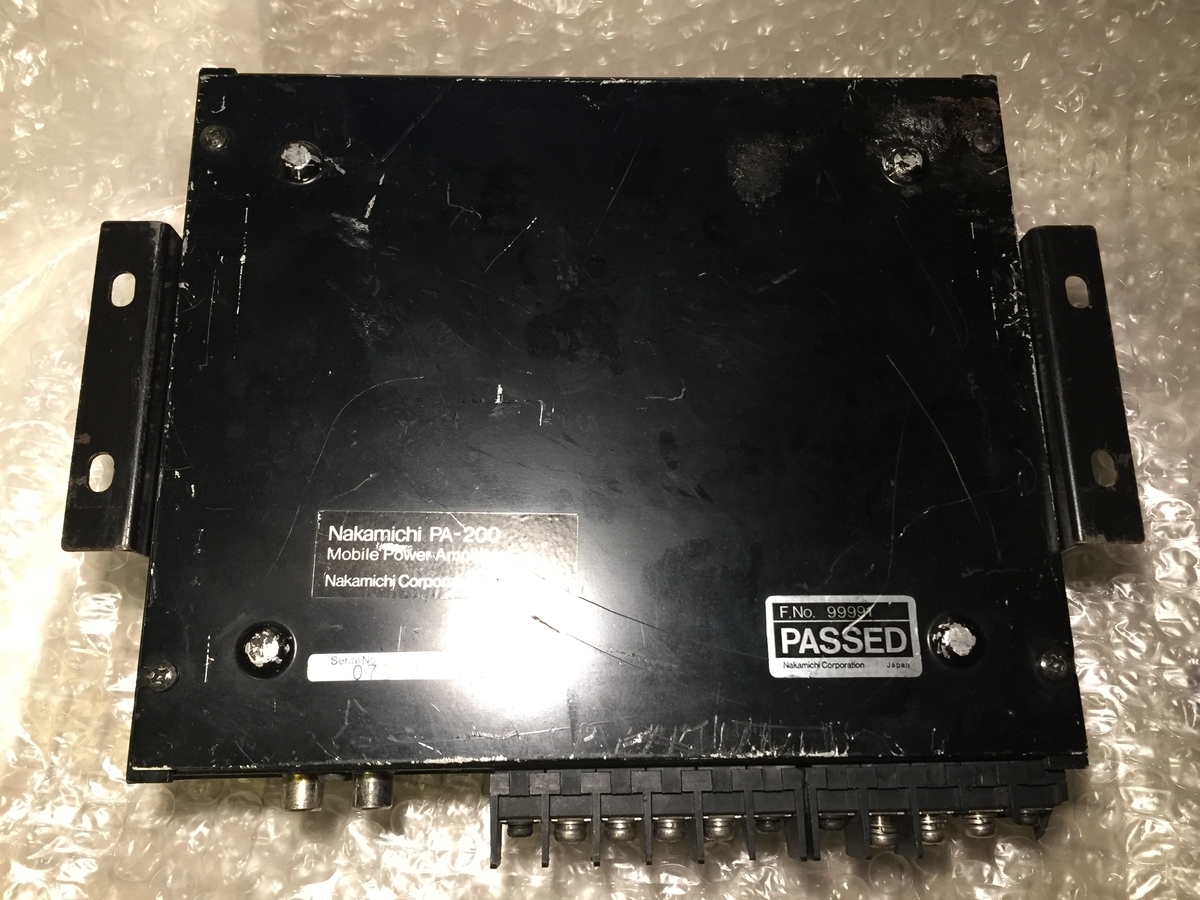

Baseも傷が目立ちます。

基板状態

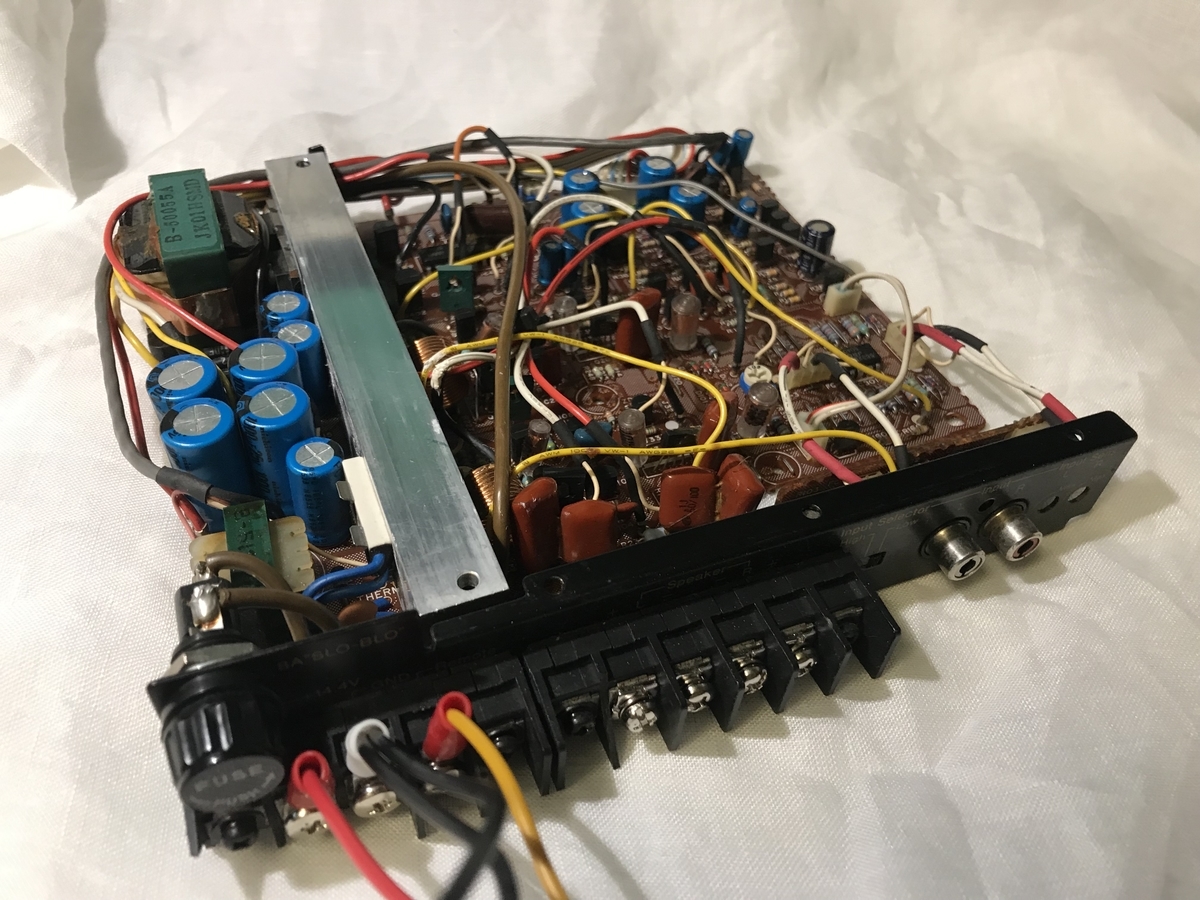

さて、中の状態は、どうでしょうか。

f:id:MatsubaraHarry:20190926085628j:plain

コンデンサの液漏れ等はなく良好です。音もきちんと出ました。

f:id:MatsubaraHarry:20190926085712j:plain

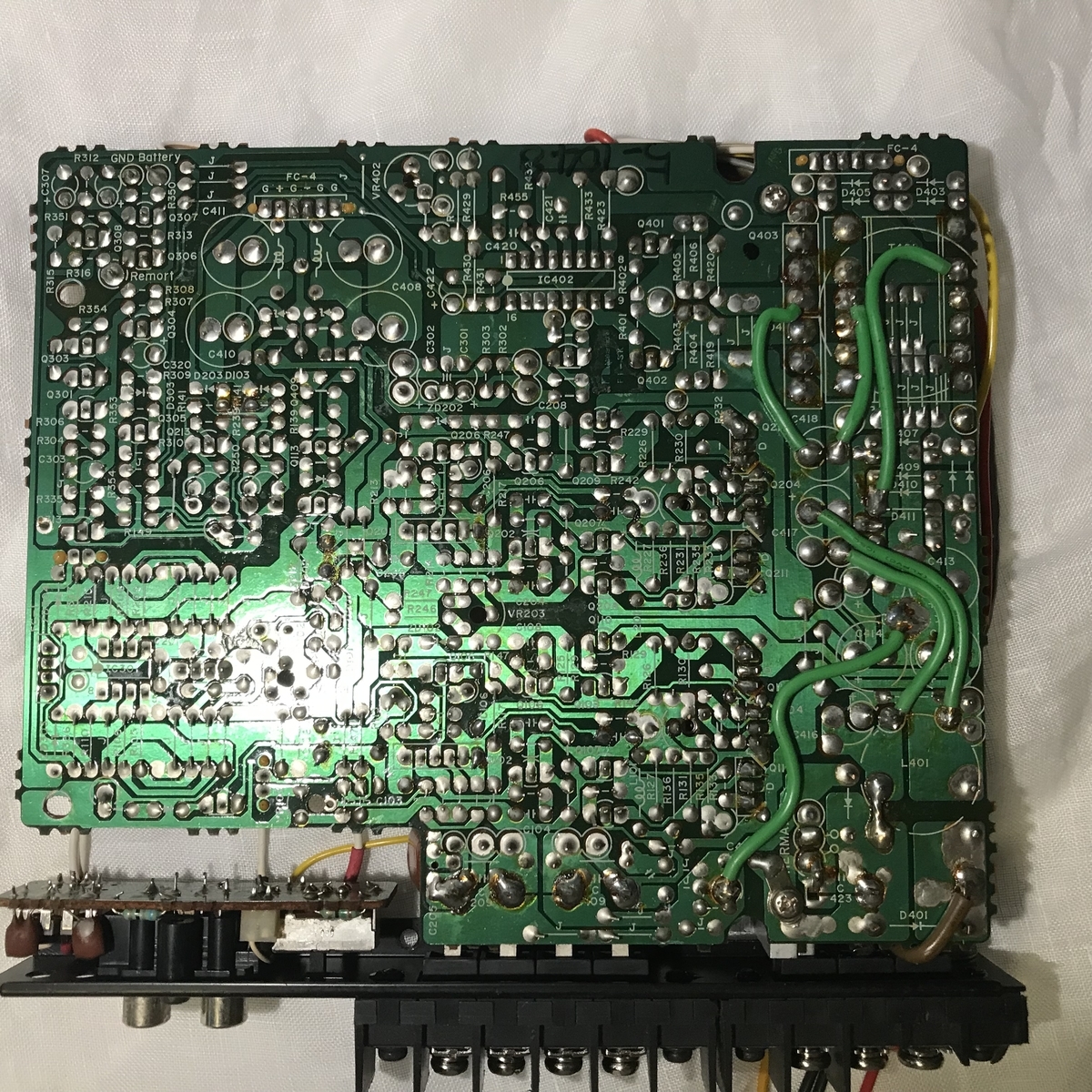

基板は、ナカミチの信念が伝わってきます。
電源強化のためのハーネスが6本あります。音へのこだわりがみられます。

さて、本日、波形を測定して、またアップします。



ノーマル状態測定

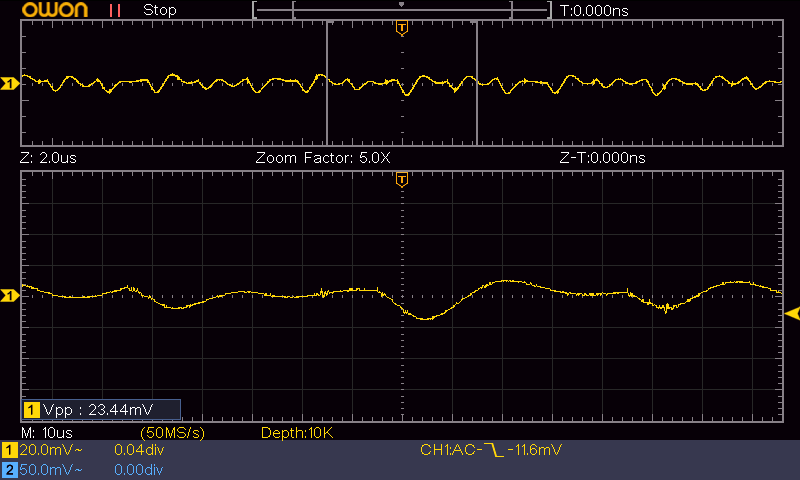

入力(端子間ノイズ)

入力電源へのノイズ測定です。このノイズが大きいと、ヘッドユニットやX-Over等がノイズを拾ってしまうことがあります。観測できないくらいが望ましいです。

f:id:MatsubaraHarry:20190926135339j:plain

20mVぐらいあり、ゆっくりな波になっています。概ね20kHzですが、まずヘッドユニットに悪影響を及ぼすことはないでしょう。

このあたりが、ナカミチの優秀さの根源ではないでしょうか。

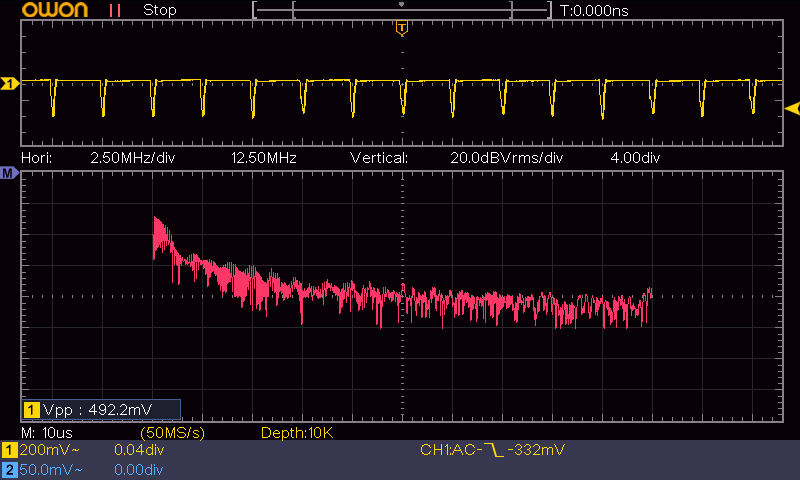

一次側電源

スイッチング電源のエネルギーチャージタンクと言えるコンデンサの状態です。
470uFx3で、少し頼りないですが、どうでしょうか。

f:id:MatsubaraHarry:20190926135555j:plain

500mV程度ありますが、他のモデルの1V Overに比べたら小さいですね。
コンデンサの劣化等もあるので、新品でしたなら、半分でしょうか。

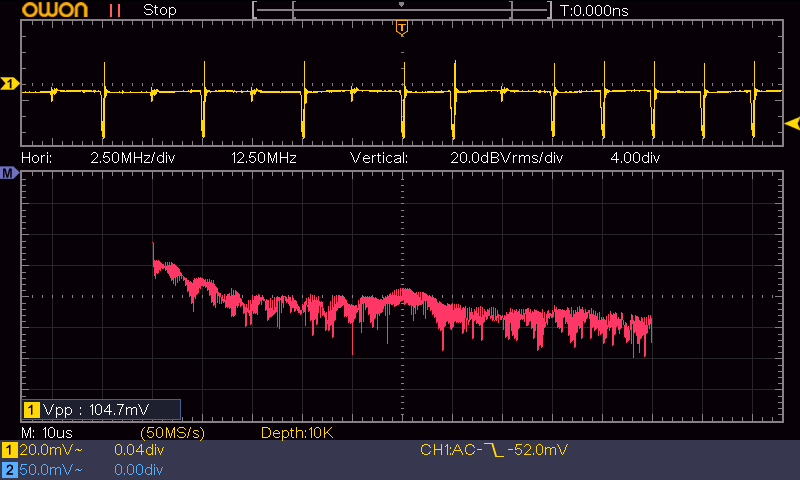

二次側 電力用

電力用の部分です。スイッチングノイズが多めになることが多いですが、どうでしょうか。

f:id:MatsubaraHarry:20190926135904j:plain

100mV程度です。少しスパイクノイズが大きめですね。

スイッチングも、少し不安定になりがちです。コンデンサの交換で、解決すればよいのですが。

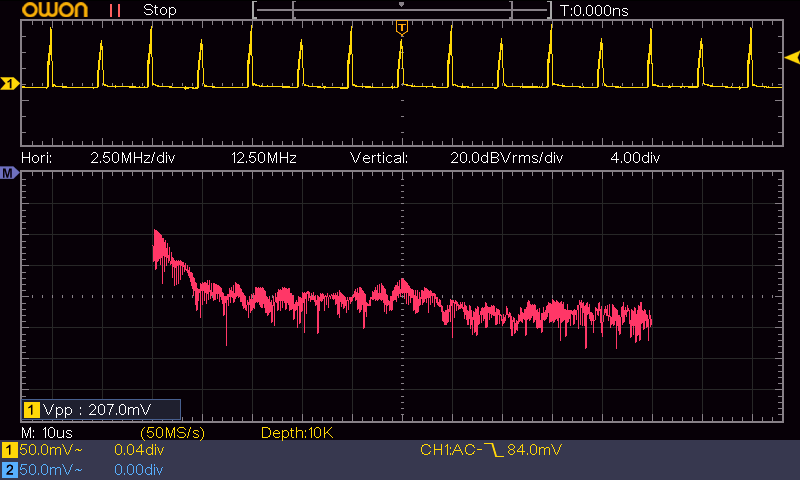

二次側 電圧用

電圧用は、後段にTrとコイルが入っているので、少し余裕があるのですが、さてどうでしょうか。



f:id:MatsubaraHarry:20190926140033j:plain

200mVを超えています。もう少しスパイクが小さいとよいのですが。

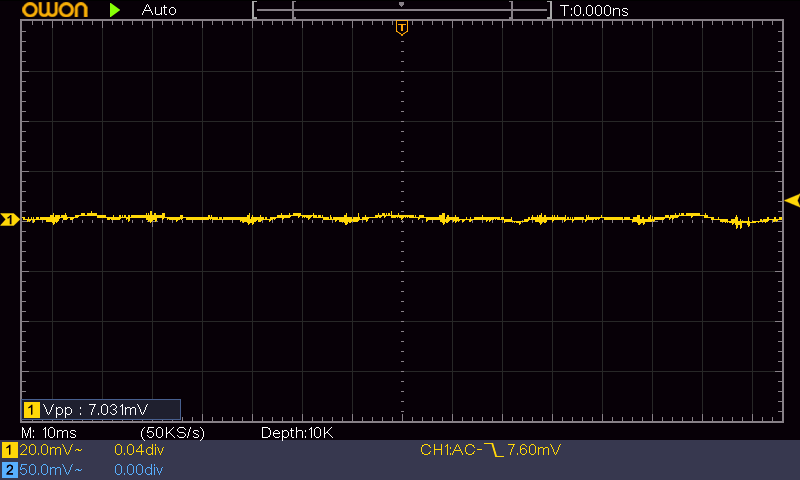

コイルにてノイズ抑制した後の波形も測定してみました。

f:id:MatsubaraHarry:20190926140408j:plain



ノイズは、ほとんどないのですが、うねりがあります。ときには大きく変動することが。(うまく測定できませんでしたが。)

まとめ(標準状態)

PA-200の標準状態は、大型よりやはりノイズは小さめで、TW等のパワーより低歪向けのアンプであることが、観測できたのではないでしょうか。

やはり、高調波ノイズを取り除く余地はありますので、長く使えるように、コンデンサ等を交換して、復活させてみたいと思います。
