ナカミチのクロスオーバーネットワークEC-302は、マニアの方にも人気です。
その秘密は、周波数の切り替えが音質を重視した、スライドスイッチによるところでしょうか。
そんなEC-302をメンテナンスしてみたいと思います。
はじめに
EC-302は、３Wayのクロスオーバネットワークです。通常周波数の設定は、ボリュームによるアバウトな調整が多いですが、このEC-302はスライドスイッチにより細かく設定できます。
- 各出力独立ボリューム
- カットオフ周波数の数値設定可
- ハイレベル入力（最大 ３．５V）
- 低歪、高SN比
現状調査
状態を確認してみましょう。
微小レベル信号
微小レベルの状態を確認すると、問題があるかほぼわかります。
Low・Mid及びHihgを確認しましたが、Highが問題になるレベルではありませんがノイズが観測できました。

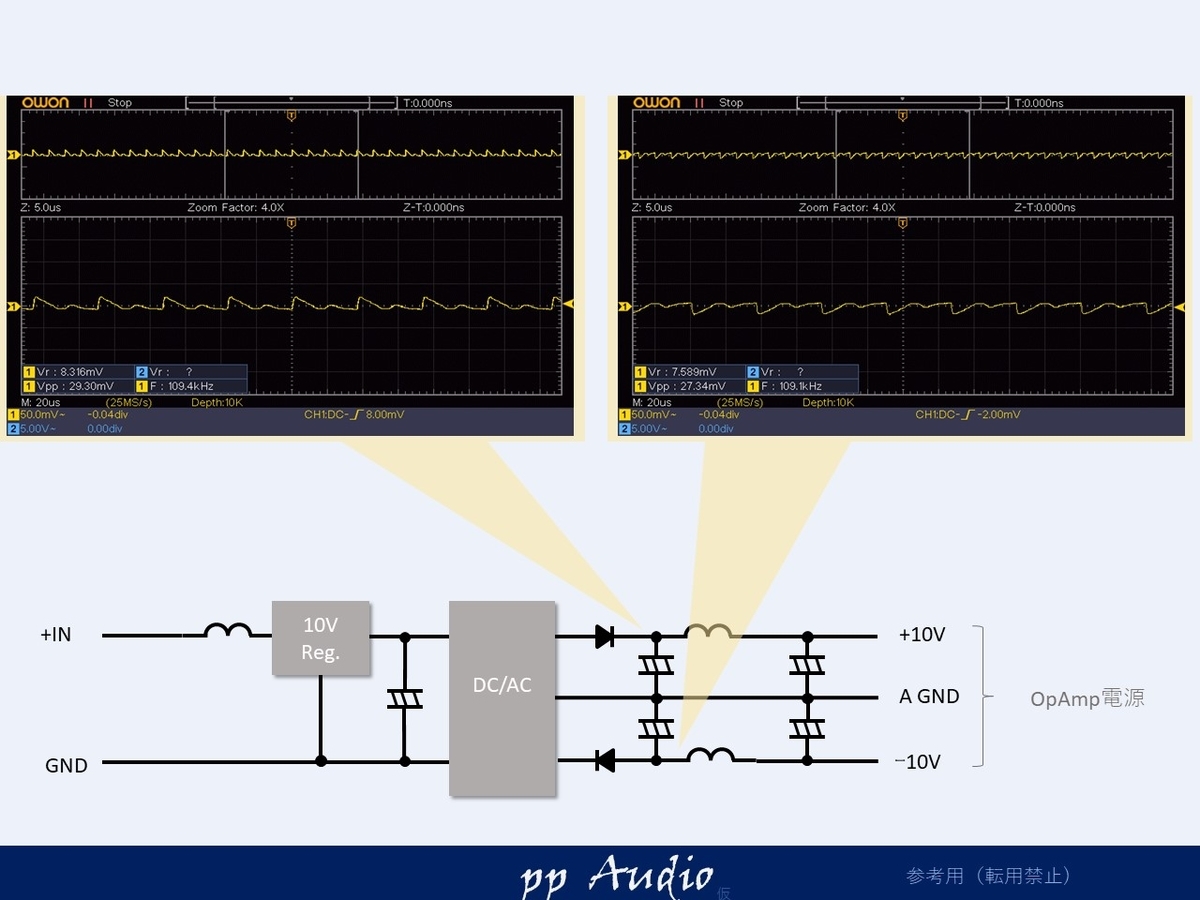

一次側状態
電源の状態を確認してみます。
特に問題のあるレベルではありませんが、いつもの高調波対策を駆使して抑えたいところです。
二次側
二次側のフィルタ前の波形です。
リップルは確認できますが、優秀なレベルです。
カスタマイズ
さて、いつものようにカスタマイズを行ってみたいと思います。
一次側
高分子コンデンサ（OSコン）を装着することで、リップルが低減されます。
さらに、セラミックコンデンサを複数個しようすることで、微小レベルまで落ち着かせることができます。
これは、出力のノイズ低減に寄与していることが、後でわかりました。
二次側
二次側は、電源用超低ESRのコンデンサを装着することで、
満足の状態になりました。
OpAmp電源
OpAmpの電源は、どうしても基板の制約上、信号ラインレベル幅の配線になります。
電流では、問題ないのですが、高周波数のインピーダンスが高く高調波ノイズが生じてしまいます。
OpAmpにパスコンを付けることでOpAmpからのノイズというより、電源や、誘導ノイズの反射を抑え、吸収することで劇的な効果を上げることができます。
微小信号効果
さて、ノイズ低減の効果は出力に現れるでしょうか。
数値的に改善が確認できました。波形が細くなっているのがわかります。
周波数特性
最後に周波数特性を観測してみました。
High：スルー
MID：15.5kHz（最大）
LOW：4k
OpAmpのフィルタなので、当然のようにフラットな特性です。
減衰カーブも-18dB程度になっていそうですね。
Highはパスモードですが、低域は、カットされていることがわかりました。
まとめ
いかがでしたでしょうか。
電源への高調波対策は、その電源回路の特性に合わせた、コンデンサの容量を選定することで、しっかり抑えることができます。Sパラとシミュレーションを駆使も良いですが、歴史のある機器には、観測しながら、昔ながらのカット＆トライも有効です。
今回セラミックのチップコンデンサだけより、ディスクリートのセラコンとチップを併用することで、マッチングがとれました。
いままで、ESRとして優位なチップコンデンサを中心に対策していましたが、手法が変わってきています。おそらく、インピーダンスが最小になる周波数がチップとディスクリートでは異なっているため、効果的なのではないかと考えています。
廉価版のデジタルオシロスコープがあれば、どなたでにもきますので、ぜひ興味のある方は、挑戦してみてはいかがでしょうか。
もちろん、当方にメンテナンスのご依頼も大歓迎です。
（おまたせしてしまうかもしれませんが、ヤフオクを通じてオーダ可能です。）
続編としてEC-204のカスタマイズもつづってみました。
