オーディオと電源回路 ピアニシモを聞くために

RCAケーブルを簡易測定で比較(ELECOM DH-WRN30)

なぜ、今、あえてRCAケーブルをELECOMさんが販売しているのか?
少し噂になっているので、早速測定してみました。
音は、他の評価の方に任せて、スリーサイズ(LCR)をいつもの簡易測定器で測定してみました。

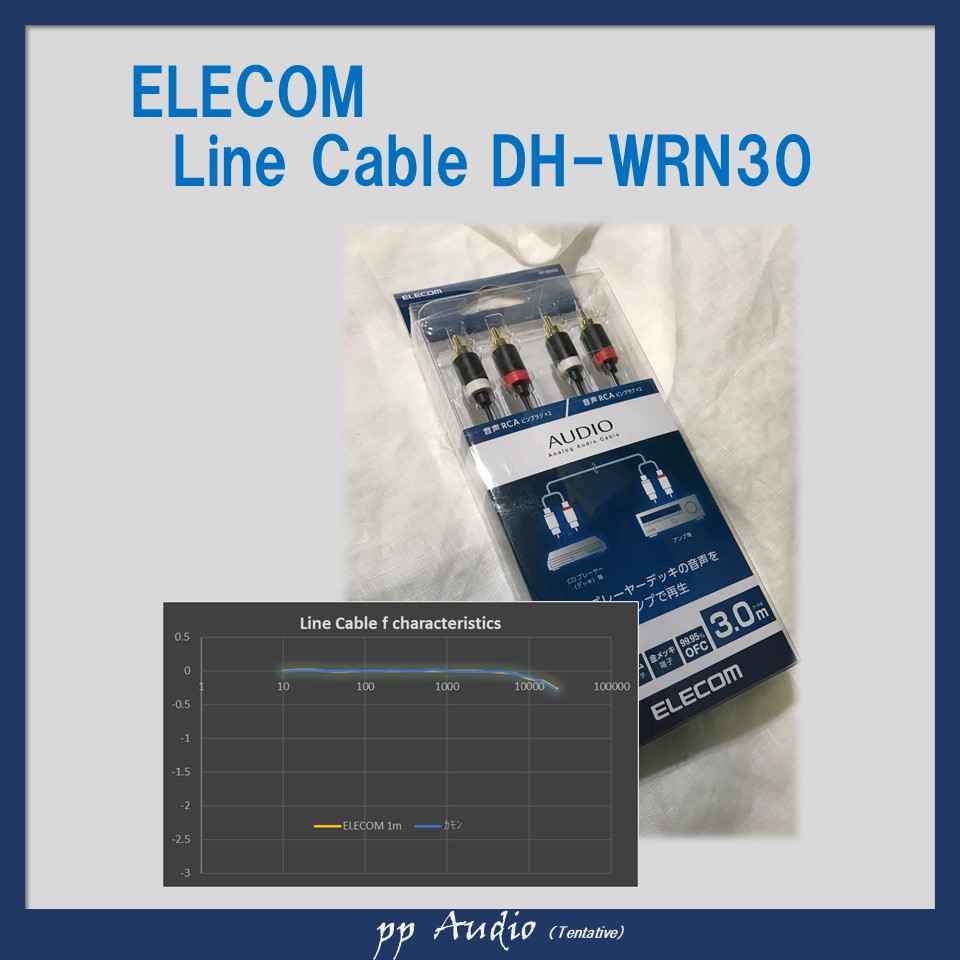

f:id:MatsubaraHarry:20191012221408j:plain



DH-WRN30

実物

実際の中身ですが

f:id:MatsubaraHarry:20191011234829j:plain

細い、小さい。





カモンのケーブルと比較すると

f:id:MatsubaraHarry:20191011235338j:plain

小ささ、細さが目立ちます。



測定

さて、スリーサイズの測定をしてみましょう。

測定方法

測定方法は、LCR Testerを用いて、下記のように測定。周波数は、1kHzで行いました。

f:id:MatsubaraHarry:20191011235419j:plain

このTesterで、L(インダクタンス)、R(抵抗)、C(静電容量)を測定します。

(Rは1kHzなのでインダクタンスと捉えるのが正確です。)

カモン(廉価版標準代表)

以前の場合の測定を引用。



f:id:MatsubaraHarry:20191012001136j:plain

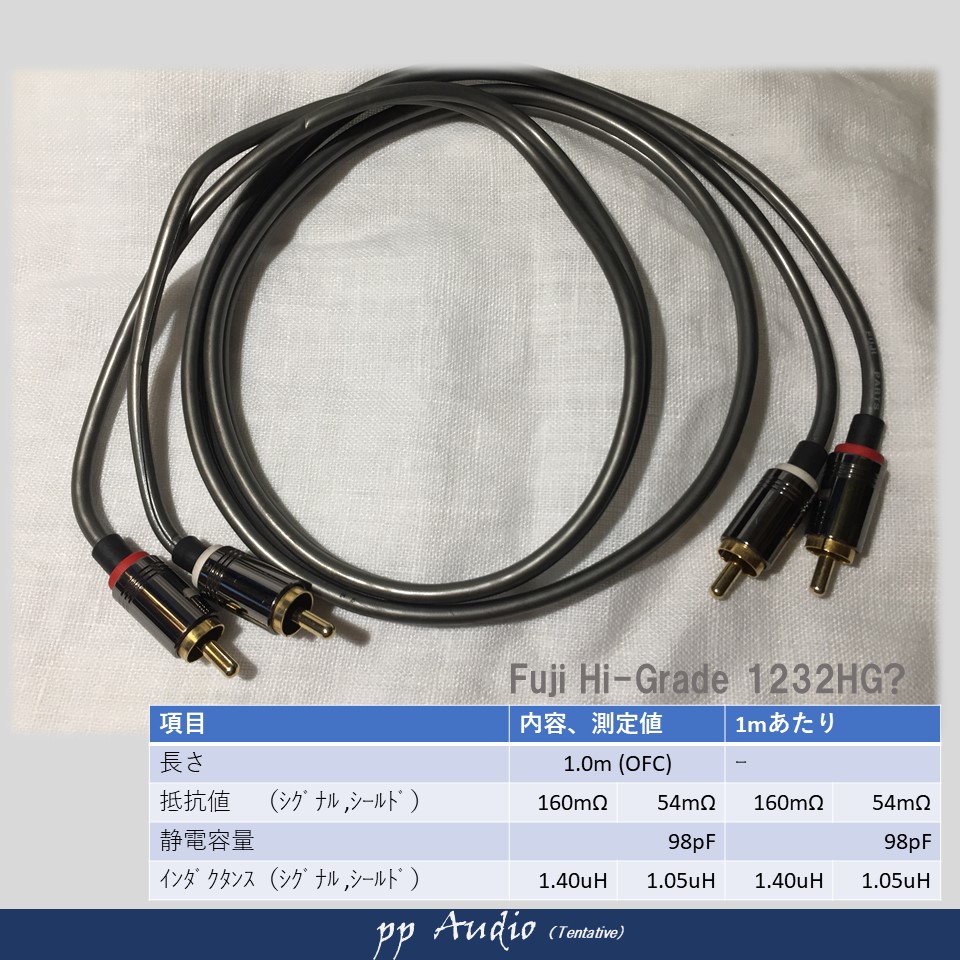

オーディオケーブル代表(Fuji Hi-Grade 1232H)

オーディオケーブルと記載のあったケーブルFujiのHi-Gradeももう一度登場

f:id:MatsubaraHarry:20191012001525j:plain



プロ用高耐久性代表(カナレ L-4E6S)

そして、プロ用マイクケーブルで長い歴史を持つ、一つのスタンダードケーブルとして測定



f:id:MatsubaraHarry:20191012001336j:plain

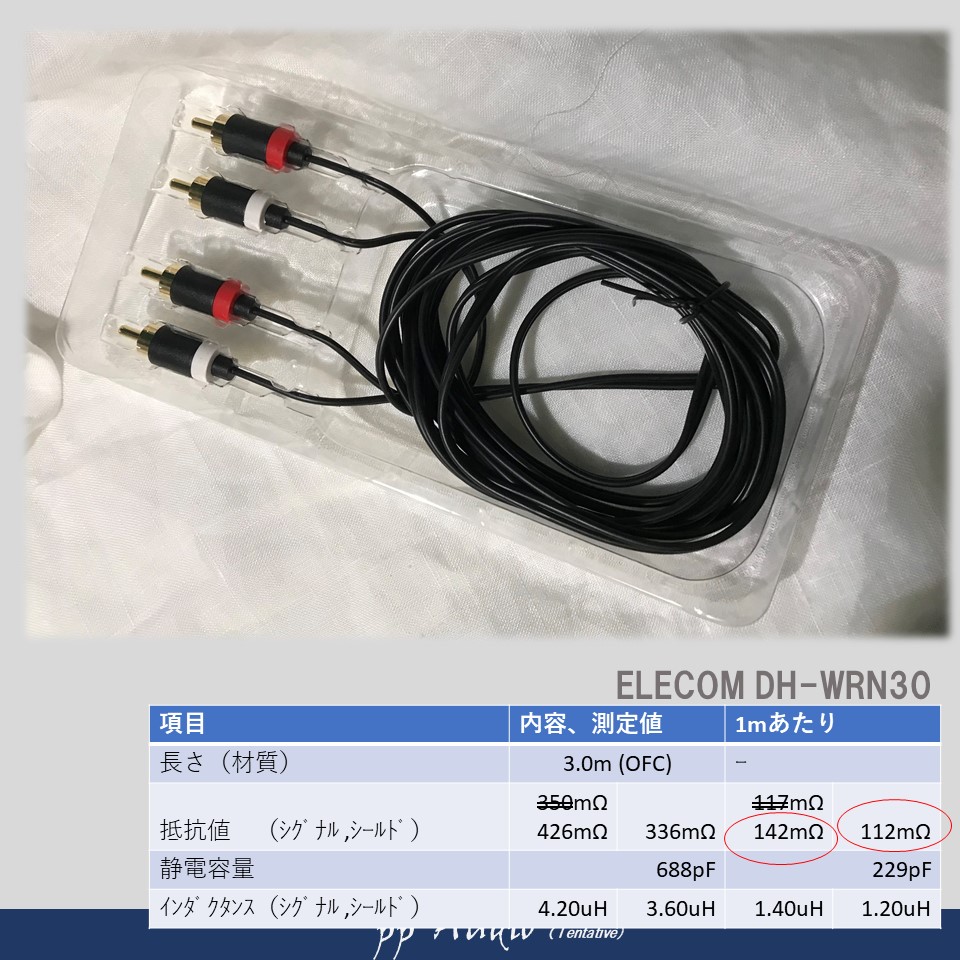

真打ち(エレコム DH0WRN30)

そして、今回のエレコムのケーブル

f:id:MatsubaraHarry:20191012013358j:plain


 なんか、おかしい。

シールドの芯線の抵抗値が、他のRCAケーブルより低いのでは...シールドは、逆に高く設定している???



ELECOM DH-WRN30特徴

測定結果をよく見直してみると

特徴

  • シグナルの抵抗値が低い
  • シールドの抵抗値がシグナルと同等(他社より高い)
  • 静電容量は、若干大きい

あの細さなのに、シグナルの抵抗値が低くなっている。

逆にシールドの抵抗値は大きくなっている。

すなわち、

シールドの半径を小さくして、シールドの銅線量を減らし、芯線へ

それでいて、静電容量は、そんなに大きくない。

結構理にかなっている作り方。

私が良いと考えている、シールドとシグナルが同一特性に近い。

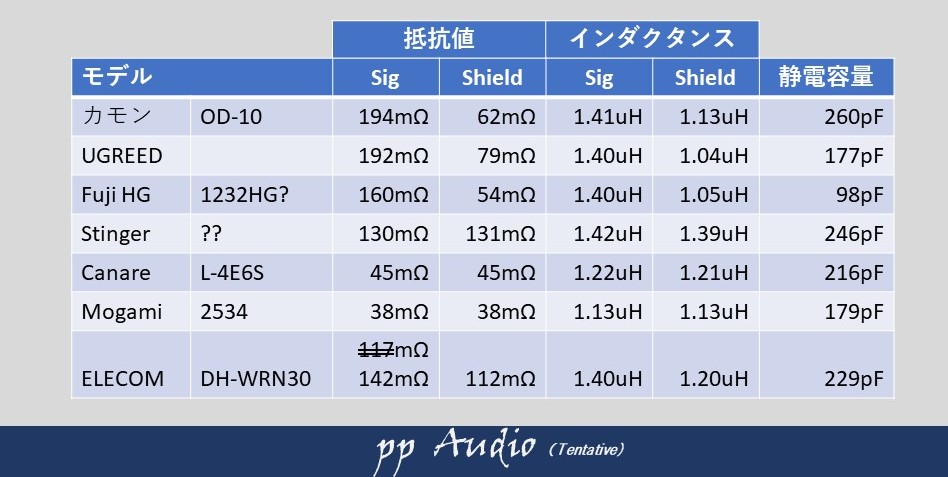

測定結果一覧

参考までに一覧表ももう一度

f:id:MatsubaraHarry:20191012013505j:plain(/m)



モガミや、カナレを除けば、芯線の抵抗値がトップクラス小さい。

その辺りのLine Cableより静電容量以外は、良い結果である。

周波数特性

DACから正弦波を出力し、そのレベルの変化をオシロで確認し周波数特性としてみました。

別のブログで、DACのラインレベルの周波数特性の確認もありますので、御覧ください。

ラインレベル信号検証 基本編:DAC-X6J確認 - pp audio blog

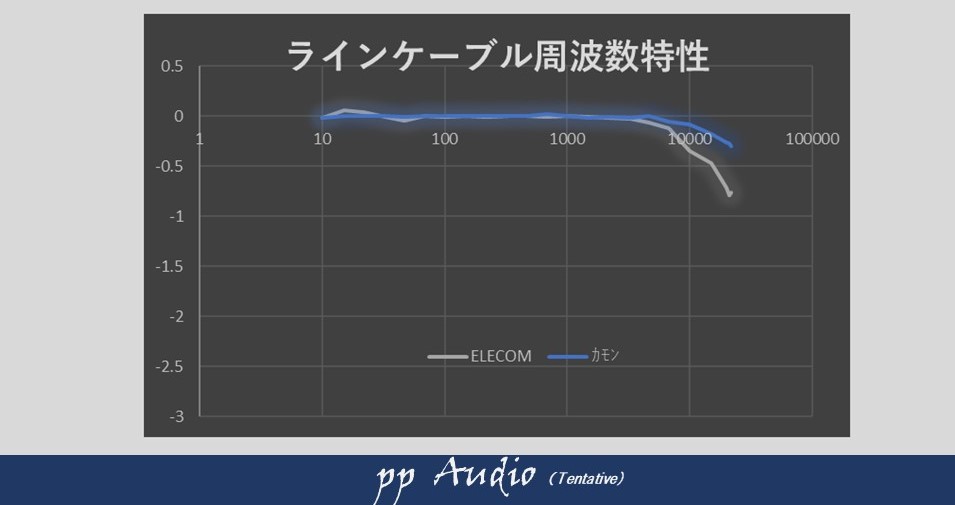

カモンのケーブルと比較しています。

f:id:MatsubaraHarry:20191012222511j:plain

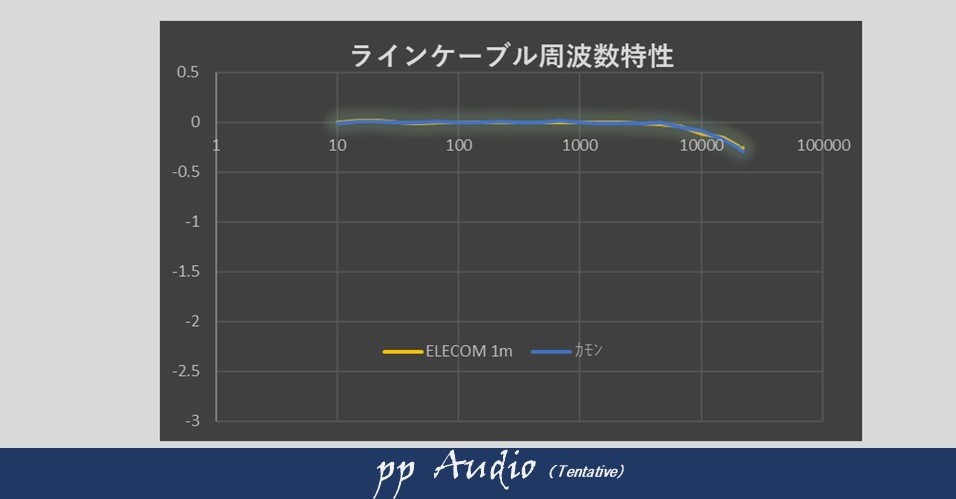

ケーブルの線長が、1m vs 3mなので、1mに換算して比較すると



f:id:MatsubaraHarry:20191012222615j:plain



廉価版のカモンとほとんど変わらない結果に。

細いケーブルで、一般のケーブルと変わらない。のは、頑張っているということでしょうか。

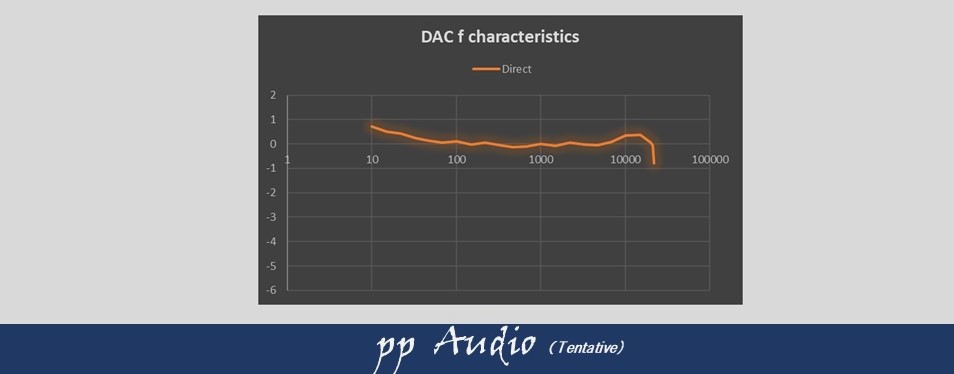

ご参考までにDACOnkyo)の周波数特性になります。

f:id:MatsubaraHarry:20191012222045j:plain

+/- 1dBに入っているのでフラット...と仕様ではなりますが...

まとめ

今回、ELECOMのケーブルを測定するに当たり、期待は、全くしていなかったが、嬉しい裏切りがありました。手持ちの廉価版RCAケーブルよりよい結果が出るとは思っても見ませんでした。



にほんブログ村 PC家電ブログ オーディオへ
にほんブログ村



6mmの太い4芯ケーブルまで抵抗値(インピーダンス)には届きませんでしたが、立派です。



ときには、噂に流されて、買ってみるのもありですね。
