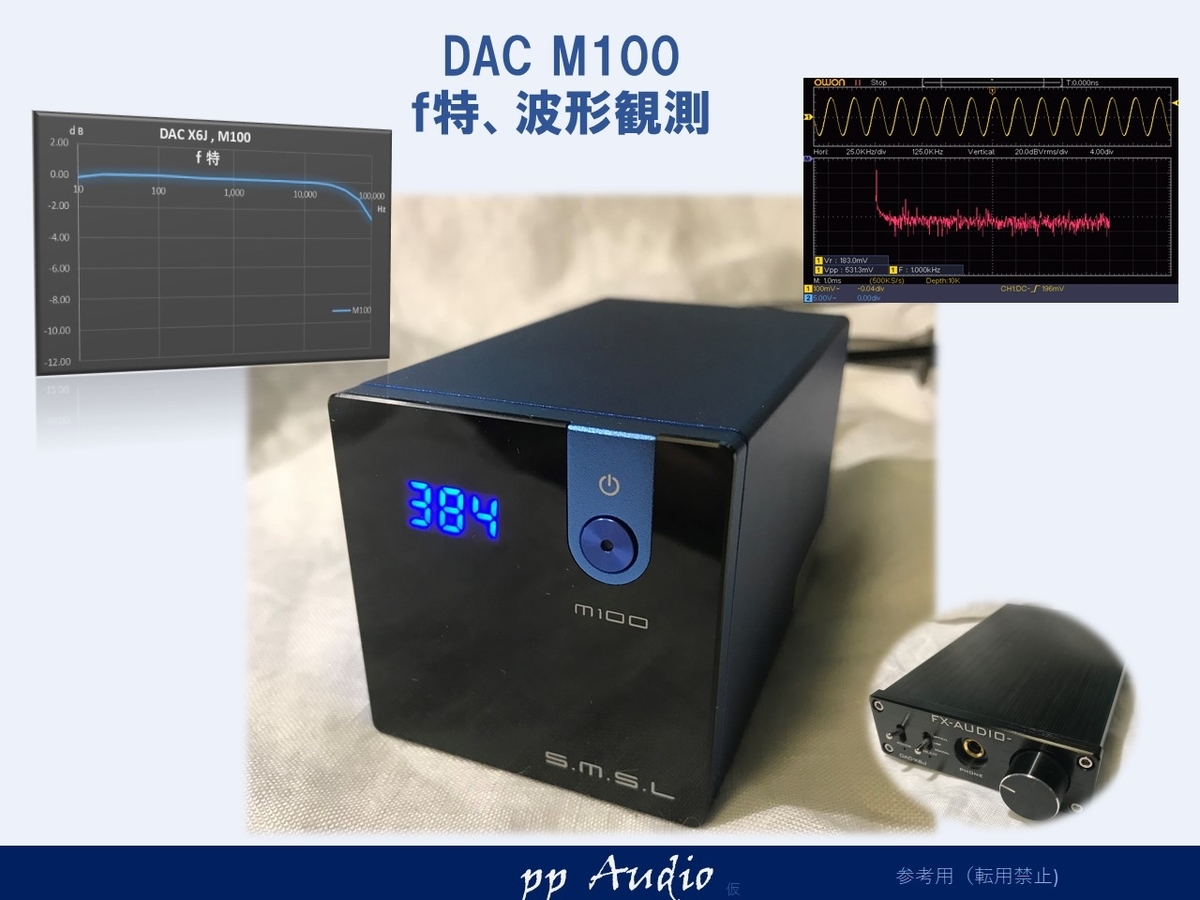

DACでもハイCPで有名なS.M.S.L社製のM100が入手できたので、基本特性を測定してみたいと思います。
(2019/12/04 出力インピーダンス測定追加）
（この測定は、あくまでも個人による測定ですので、精度、再現性等限界がありますのであくまでも参考データとなります。また本測定により、いかなる損害が発生したとしても、当方は、その責任を負いかねますので、ご了承下さい。）
SMSL M100 USB DACオーディオ デコーダ XMOS（XCore200、XU208）AK4452 768KHz DSD512 USB/光ファイバ/同軸
- 出版社/メーカー: SMSL
- メディア: エレクトロニクス
- この商品を含むブログを見る
基本測定
正弦波を基本に行います。それとともにFFTによる測定で、ノイズの傾向や、周波数特性もグラフ化してみます。

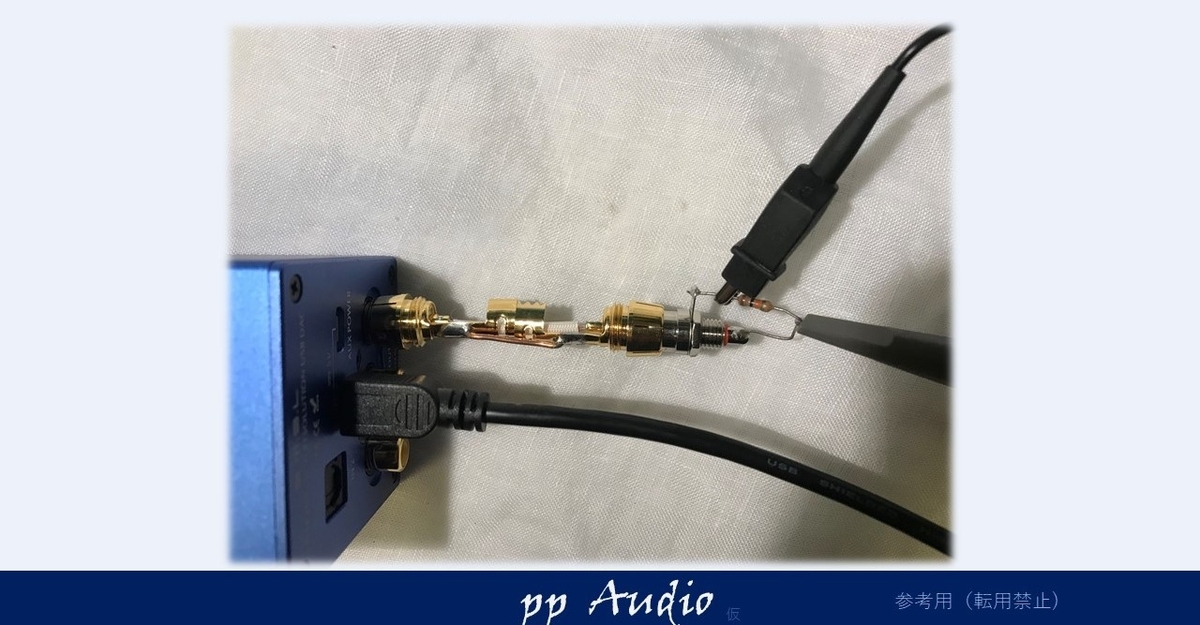

測定条件
測定は、RCAの出力に10kΩのダミー負荷を装着し、オシロスコープで観測します。

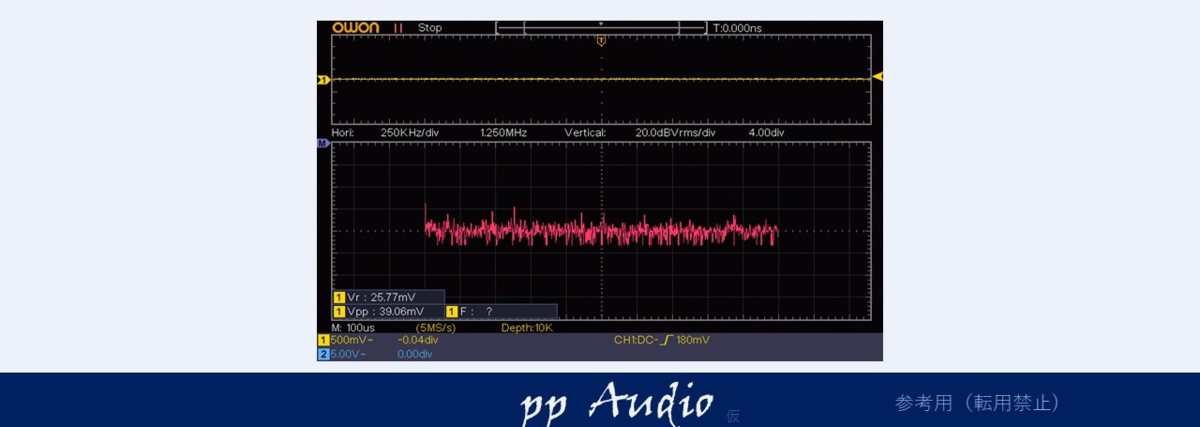

暗ノイズ
DACの電源を入れる前のノイズを観測しました。FFTの０レベルとして、参照ください。

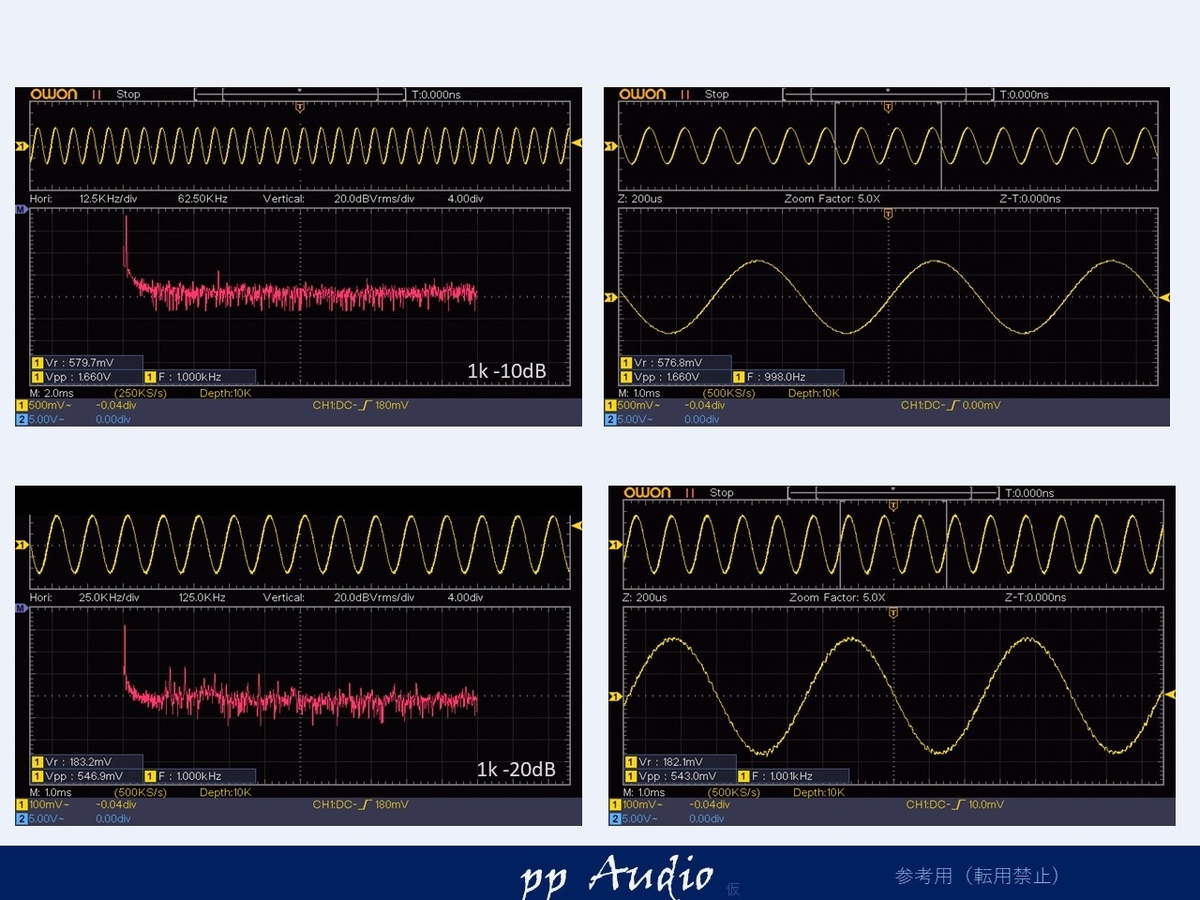

1kHz正弦波
単純な1kHzですが、-10dBと-20dBでは、波形の様子が異なります。
これは、DACの一般的な性能です。-20dBは、少しギザギザが分かると思います。
DACは、なるべく大きな音で、再生したほうが良いのが分かります。できれば、フルボリュームで、パッシブプリ等で、レベルを落としてあげたほうが得策ではないでしょうか。（後日、－20dB vs -10dB+-10dB[VR]を比較予定です）
低域特性

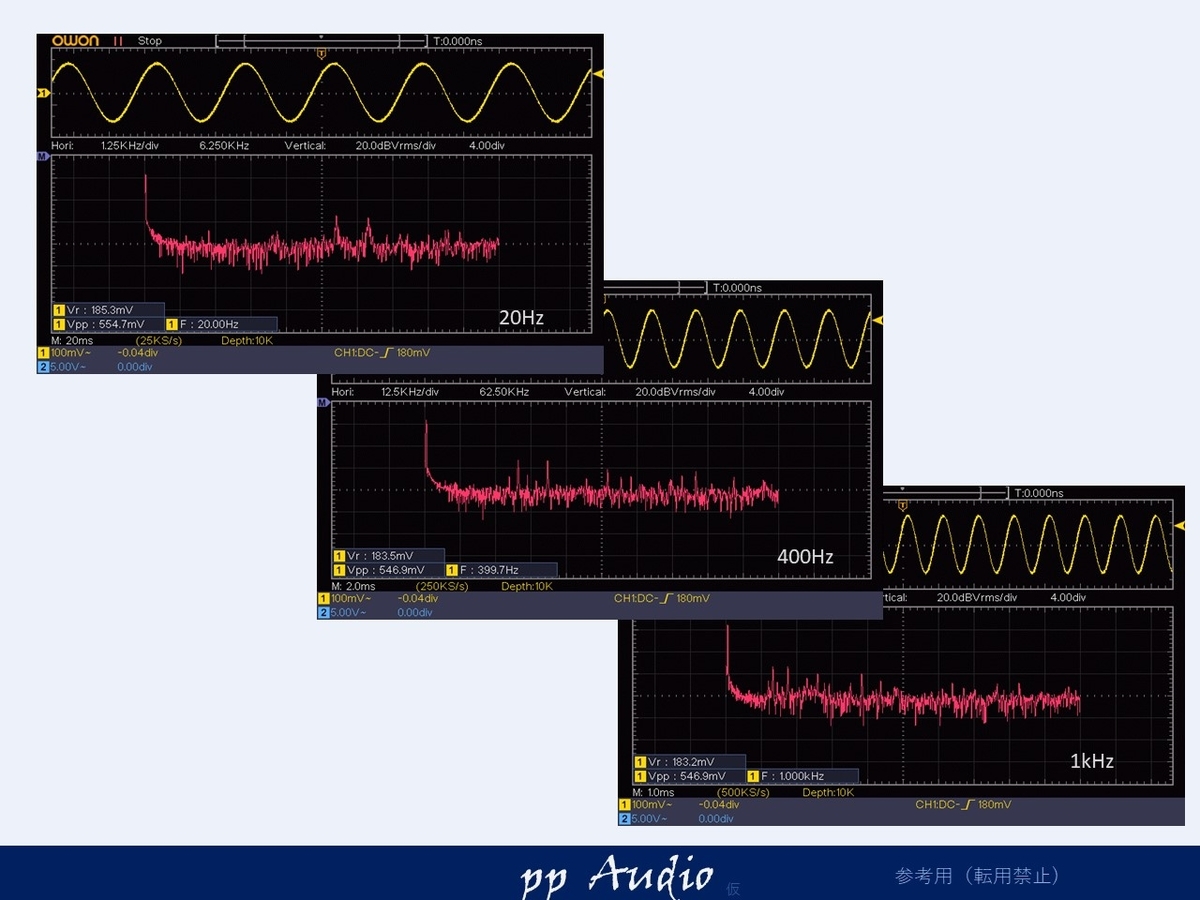

20Hz、400Hz、１ｋHzの波形です。
比較的低い周波数になります。レベルは、1kHzと比較しても、ほとんど変わりません。

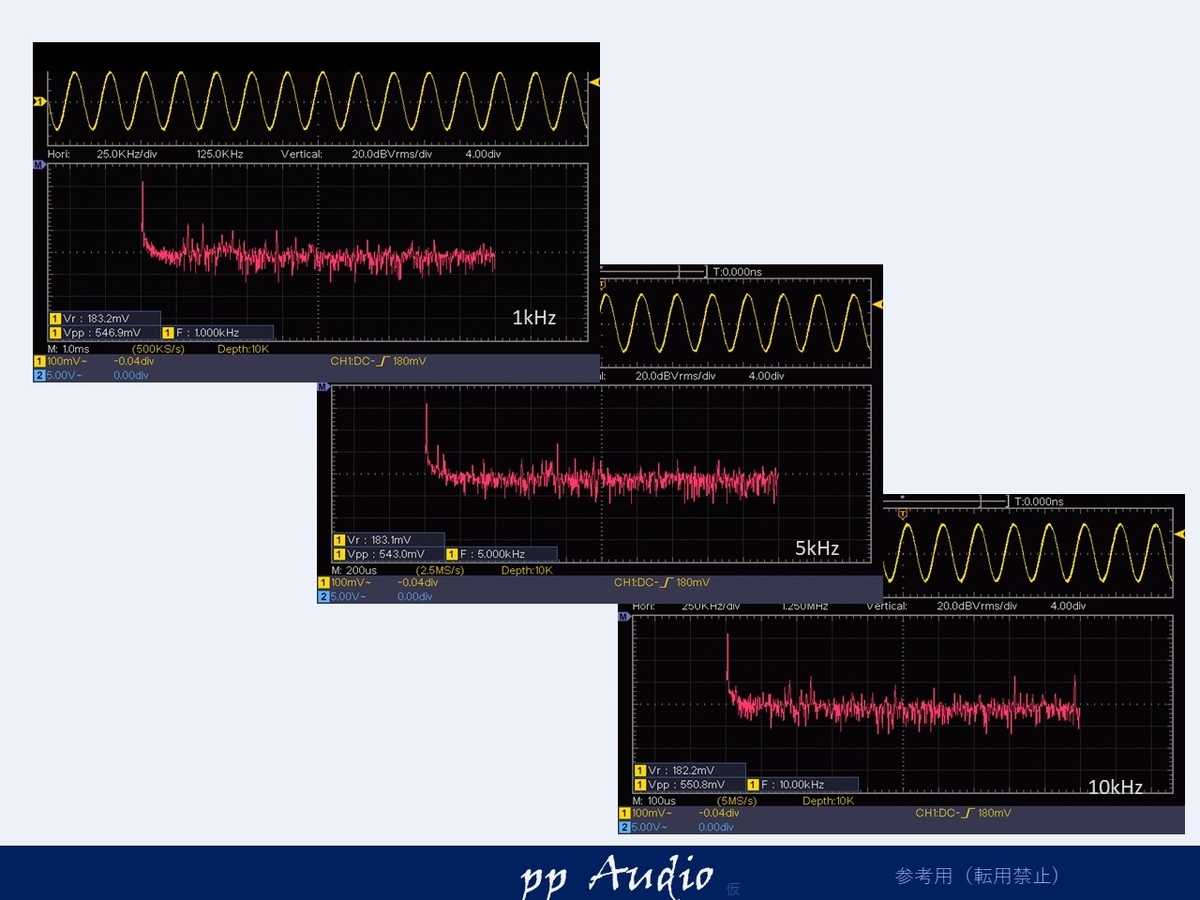

中域
１ｋから１０kまでです。
レベルは、この帯域も、1kHzと比較しても、ほとんど変わりません。

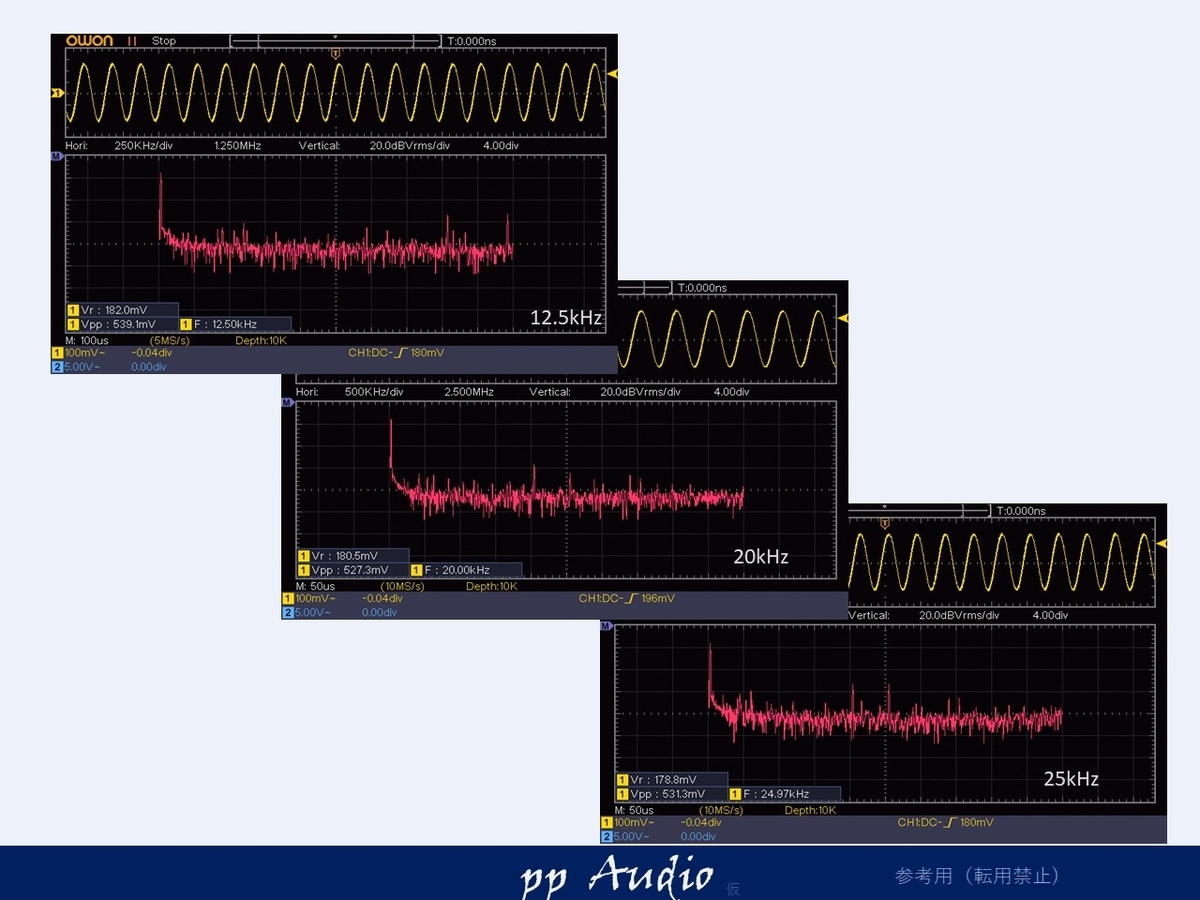

高域
12.5kから25kHzまで。
問題なく再生できています。

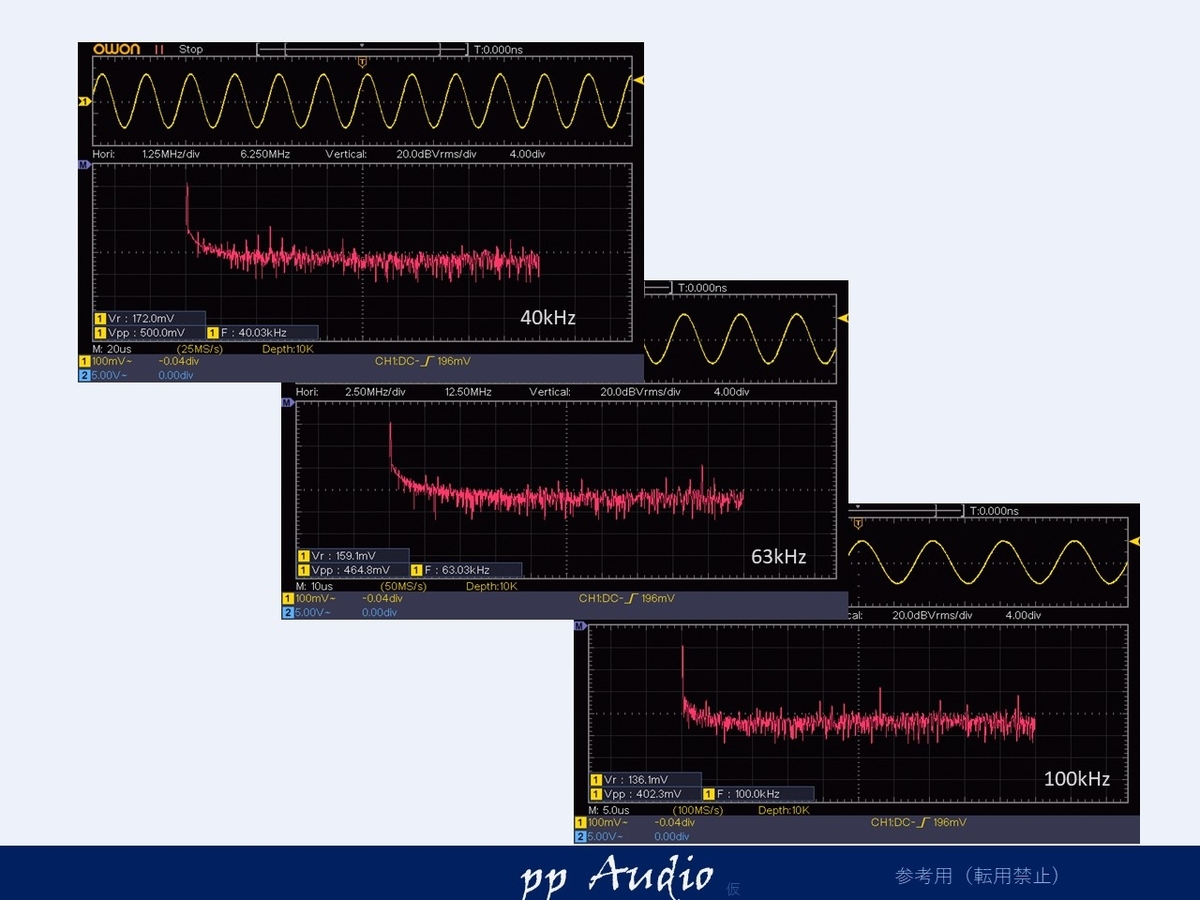

超高域帯
40kHzから、100kHzです。
多少のレベルダウンは、観測できますが、100kHzもきちんと出力されています。

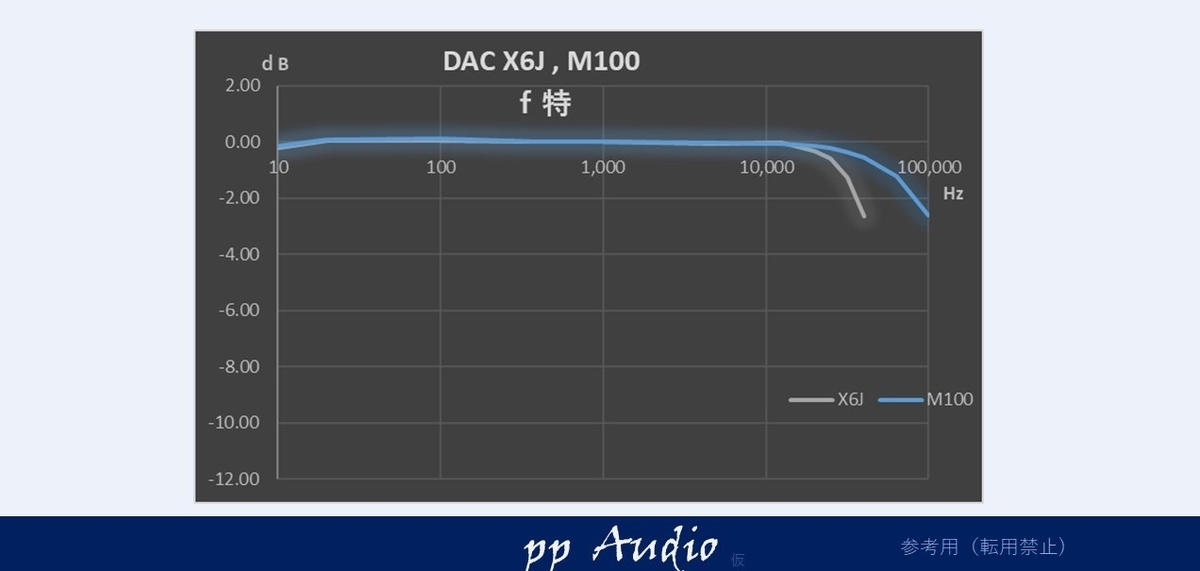

周波数特性

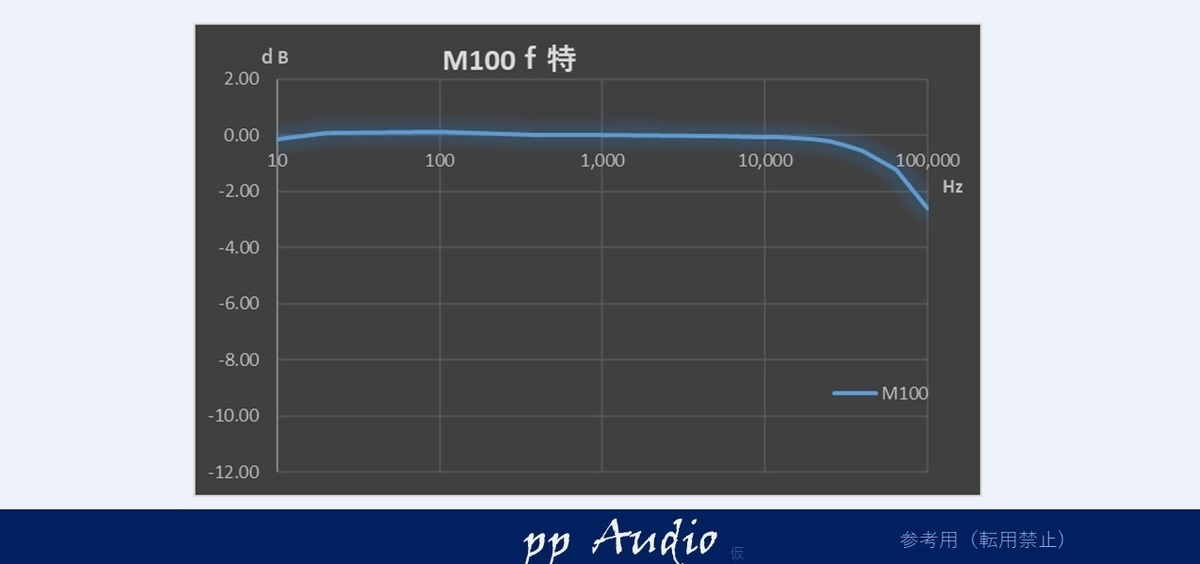

これまでのデータを元に周波数特性をグラフにしてみました。
（スイープ波形による、FFTによる周波数特性とは、異なりますので、ご了承を。）
100kHzでも-3dBですので、十分な性能と考えられます。ここまでの帯域だと、ケーブルによる影響、及び反射による影響が出てきそうですので、接続方法、接続装置を考慮する必要がありそうです。
（当方が綴った、コンデンサのターミネーションも一考価値あると思います。）
DAC比較
1kHz正弦波比較
FFTでのノイズの出方が少し違います。
（-10dBは、横軸のスケールが違っていますので、それを含めて見ていただければ）
矩形波
左がD100、右側がX6Jになります。
コンデンサターミネーションがないので、少し厳しい観測になります。
サンプリングが低いと、すこしグリッジが多くなる傾向になります。立ち上がりのスピードに違いがあるのが分かると思います。これが100kHzまで再生できるDACの違いでしょうか。
ですがスピードが早いのは、決して良いことばかりではなく、高調波成分がたくさん含まれていることも忘れては、ならないと思います。
周波数特性
可聴範囲は、X6Jと違いはほとんどありません。40kHzから差が開いてきます。
高調波のレベルは、雰囲気等になるといわれていますので、レベルよりも低歪で出ているのがよいのでしょうか。それとも、出ていないほうが、綺麗にきこえるでしょうか。
2019/12/04 追加

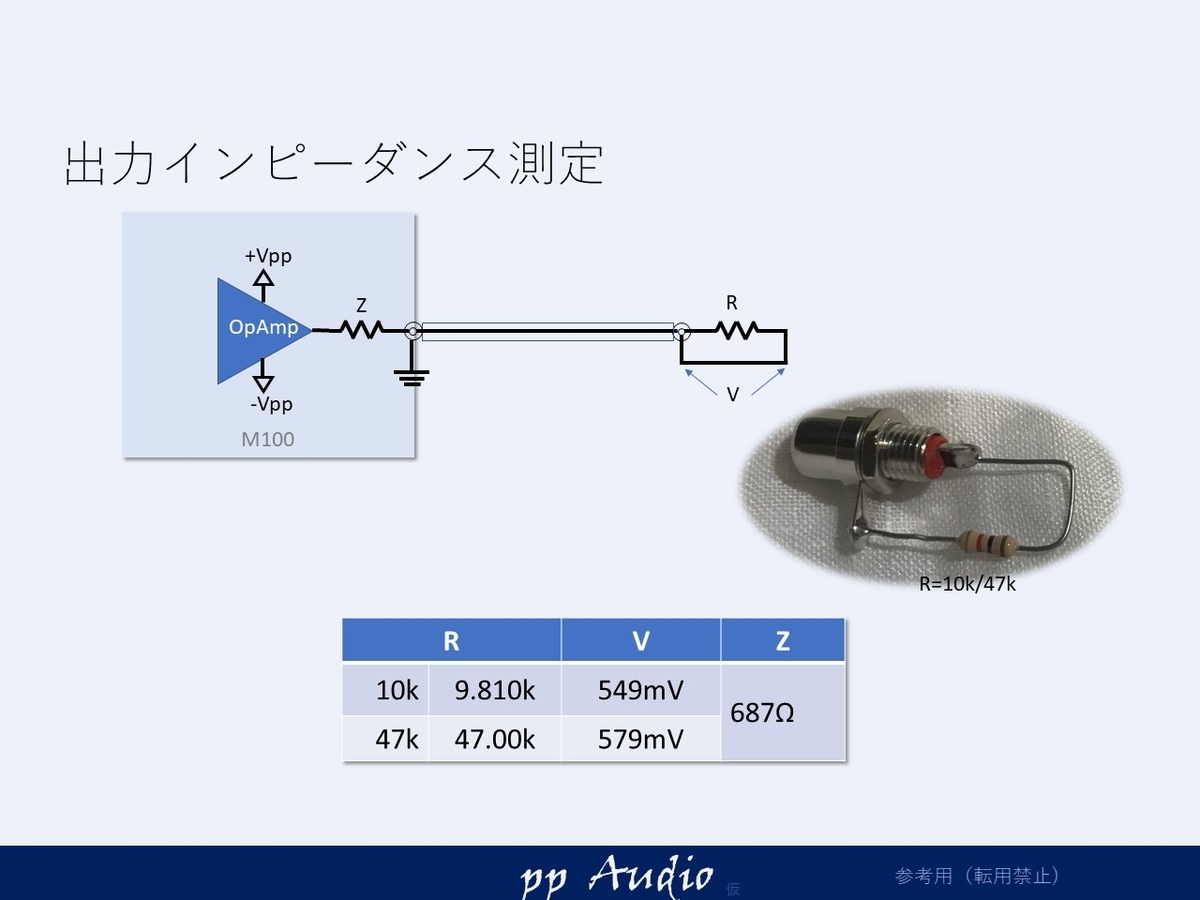

出力インピーダンス測定
インピーダンスの測定が漏れていたので、追加で測定しました。
約680Ωです。1k以下ですので、十分ですが、100Ωが理想です。
まとめ
ハイCPのDAC M100を測定してみました。いかがでしたでしょうか。100kHzまで、再生システムが手軽に手に入る時代になりました。あとは接続のアンプですが、100kHzまで再生できるアンプ、スピーカも手軽に手に入るかでしょうか。
宿題
今回の測定をしている際に、面白そうな評価を2つほど思いつきました。
パッシブボリューム効果測定（予定）
今回測定していて、-20dBと-10dBの正弦波に違いがみられました。パッシブボリュームで-10dBの信号を-20dBにすると、どうでしょうか。理論的には、ノイズも-10dB、波形は、-10dBと同じクオリティになるはずです。簡単に測定して、また、お届けしたいと思います。
コンデンサターミネーション効果（予定）
何回か綴っています、コンデンサターミネーションの効果、サイドエフェクトを、100kHzまで再生できるシステムで確認したいと思います。
