DAC M100(S.M.S.L.) 出力レベルと波形

 DACのM100は,100kHzまで出力までの能力が前回、確認できました。その際に、出力レベルによる信号の品質が少し変化することがわかりました。

これは、DAの宿命とも言える現象と思っています。
では、パッシブボリューム等でDACをmaxにして、ボリュームを入れると、改善する。
MAXの品質で出力されるはずです。それを確かめたいと思います。

標準状態

　標準の状態、1kHzの正弦波にて確認してみます。

測定条件

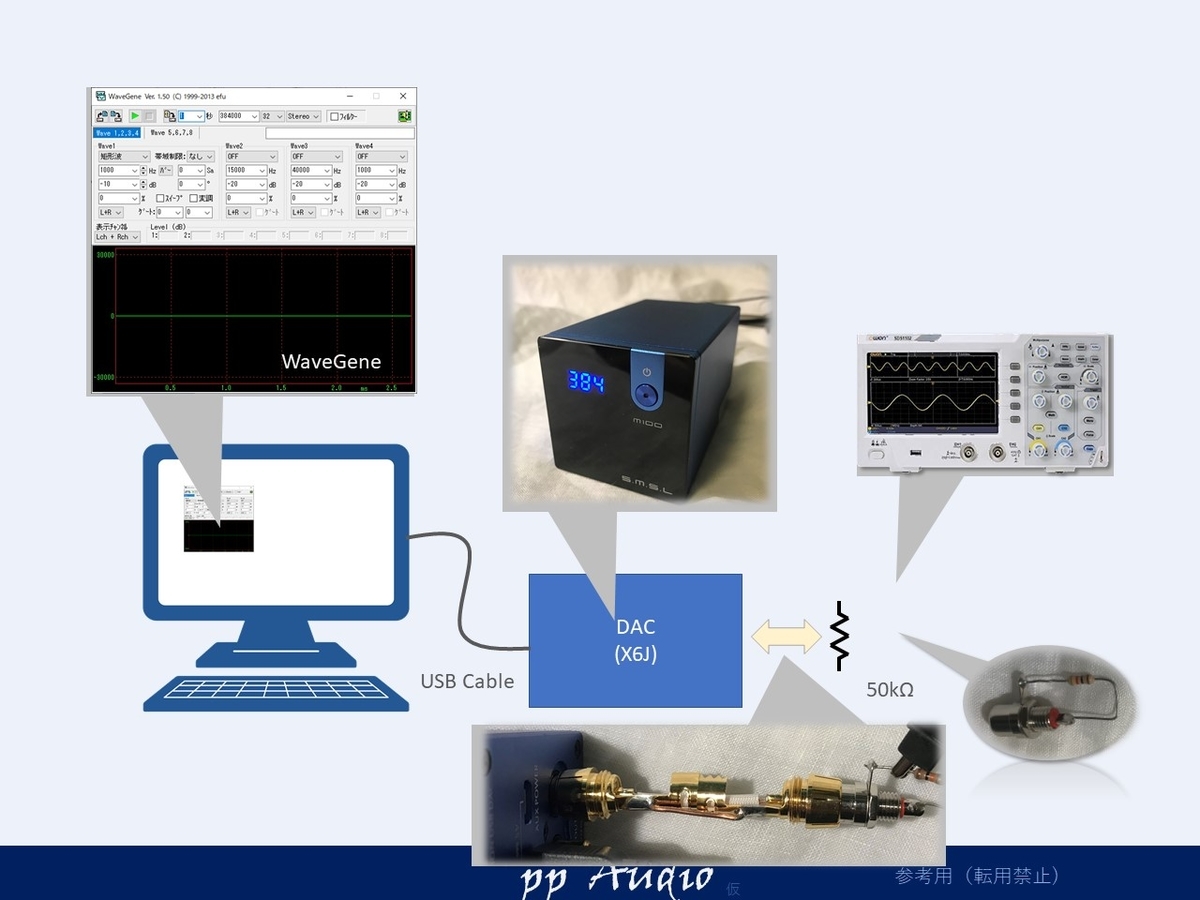

DACの出力を直接測定できるように工夫して、測定します。
負荷は、50kHzとしています。

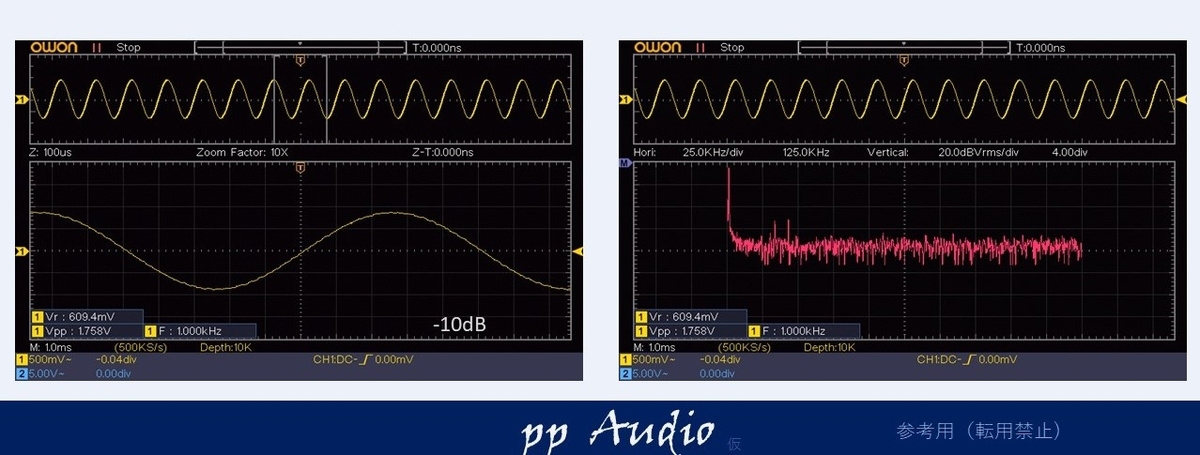

基準波形（-10dB)

オシロスコープの限界を考慮するときれいな正弦波だと思います。

FFTでは、少し高調波（2本）ほどみえるのが、きになります。

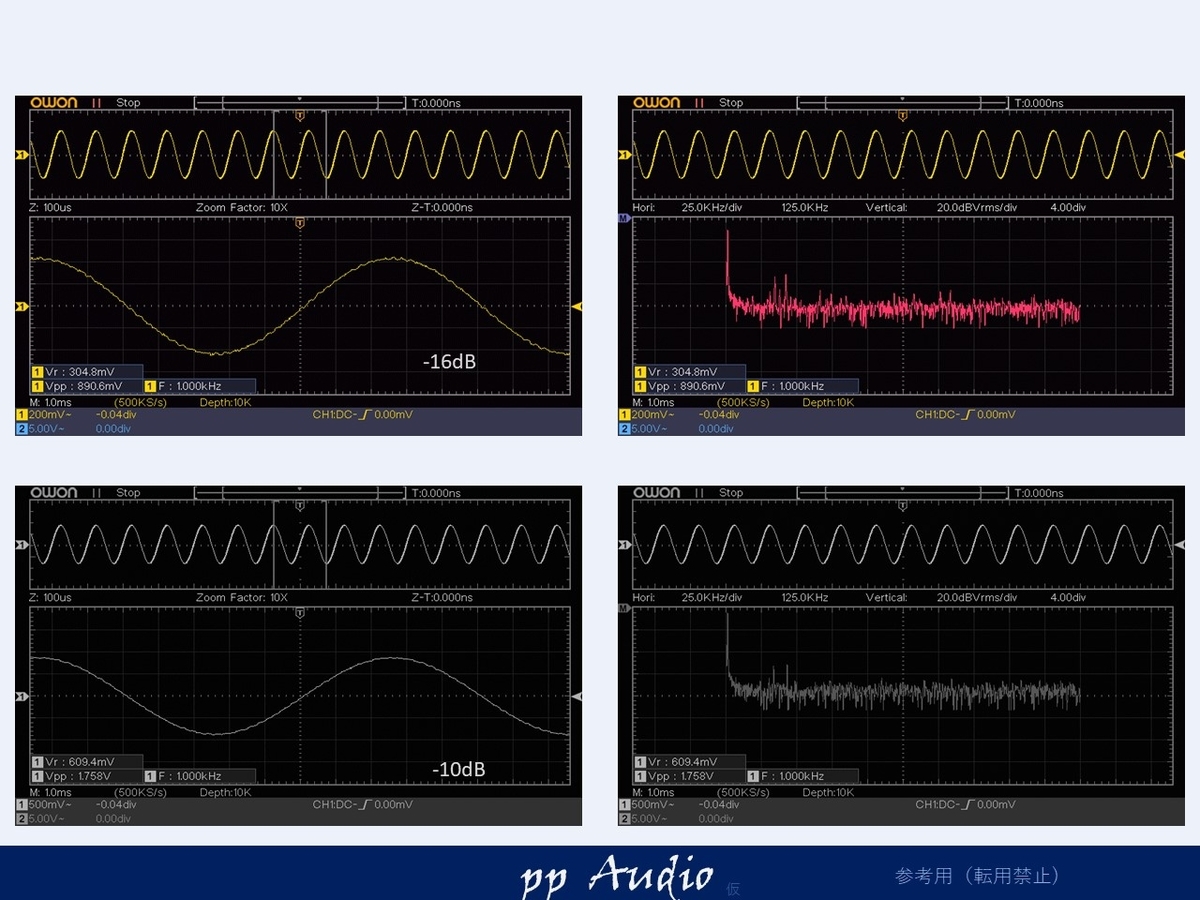

-16dB時

上の波形が-16dBで、下が、基準の-10dBです。

ほとんど差はありません。

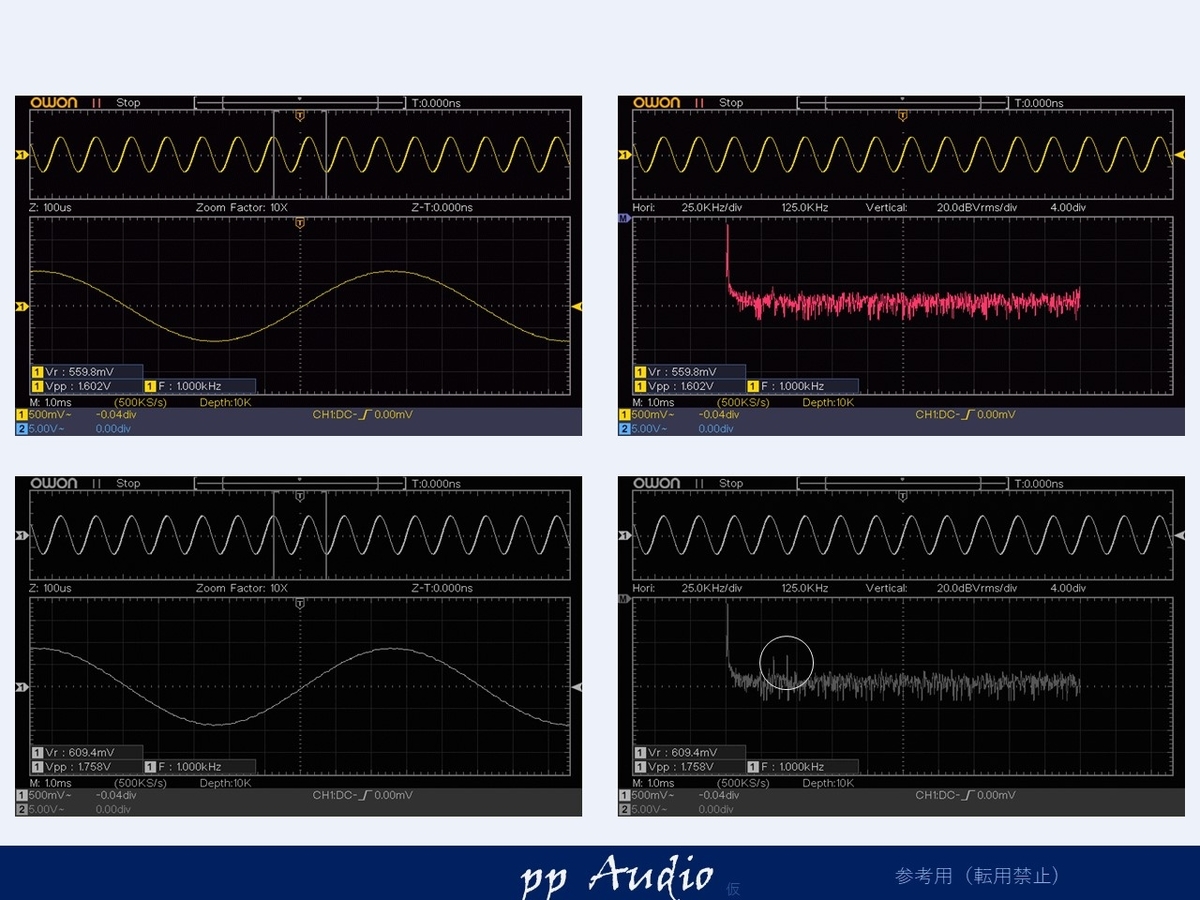

-22dB時

少し、ギザギザがみえてきました。これは、オシロの分解能ではなさそうです。

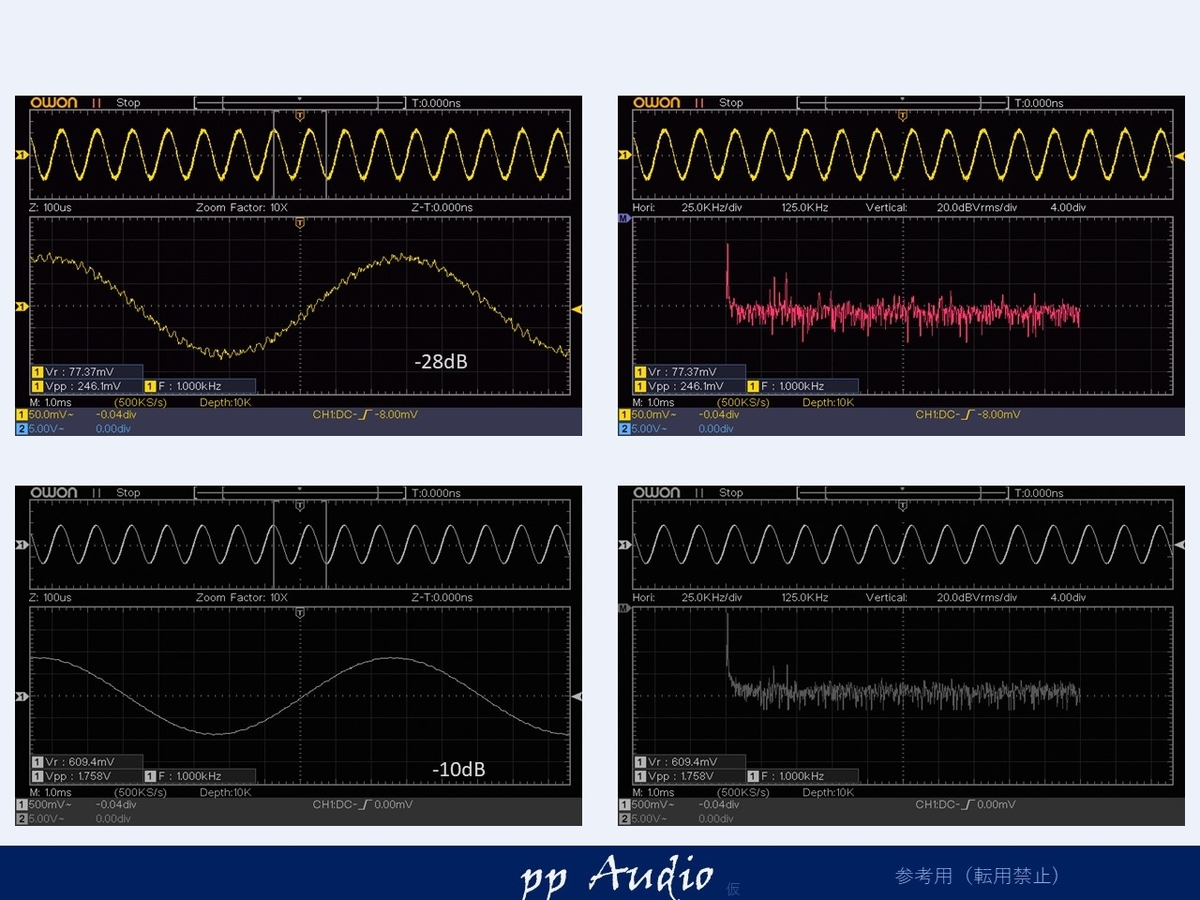

-28dB時

-28dBでは、かなりギザギザがはっきりしてきました。

DACのボリューム（PCの出力）を下げてしまうと影響がありそうです。

パッシブボリュームによる調整

パッシブボリューム10kΩを外部につけてレベル調整すると、理論的には良くなるのですが、どうでしょうか。

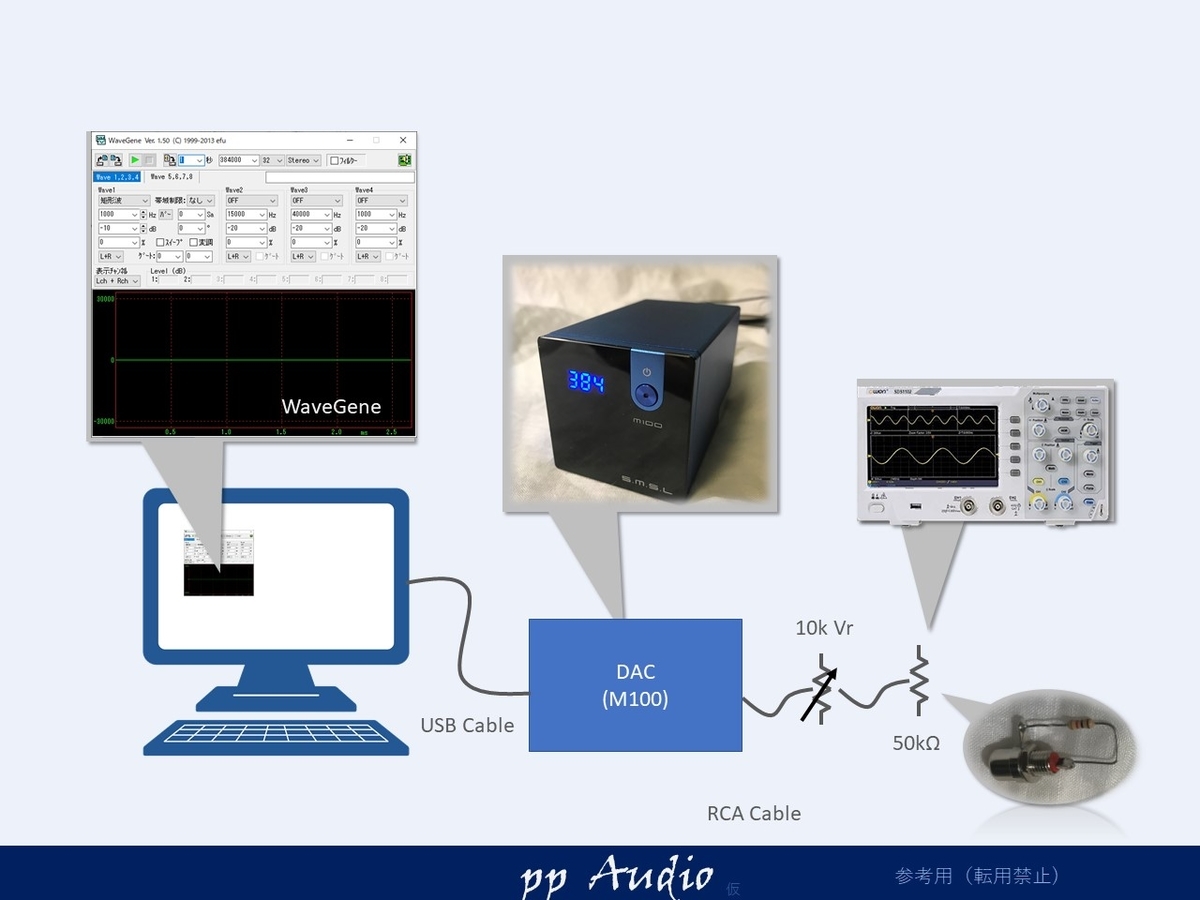

接続状態

途中にボリュームをれてみました。ボリュームは、下記のものを使っています。

簡単入門パッシブボリューム ボリューム交換でアップグレード - pp audio blog

多少ケーブルによるS/Nへの影響がありそうです。

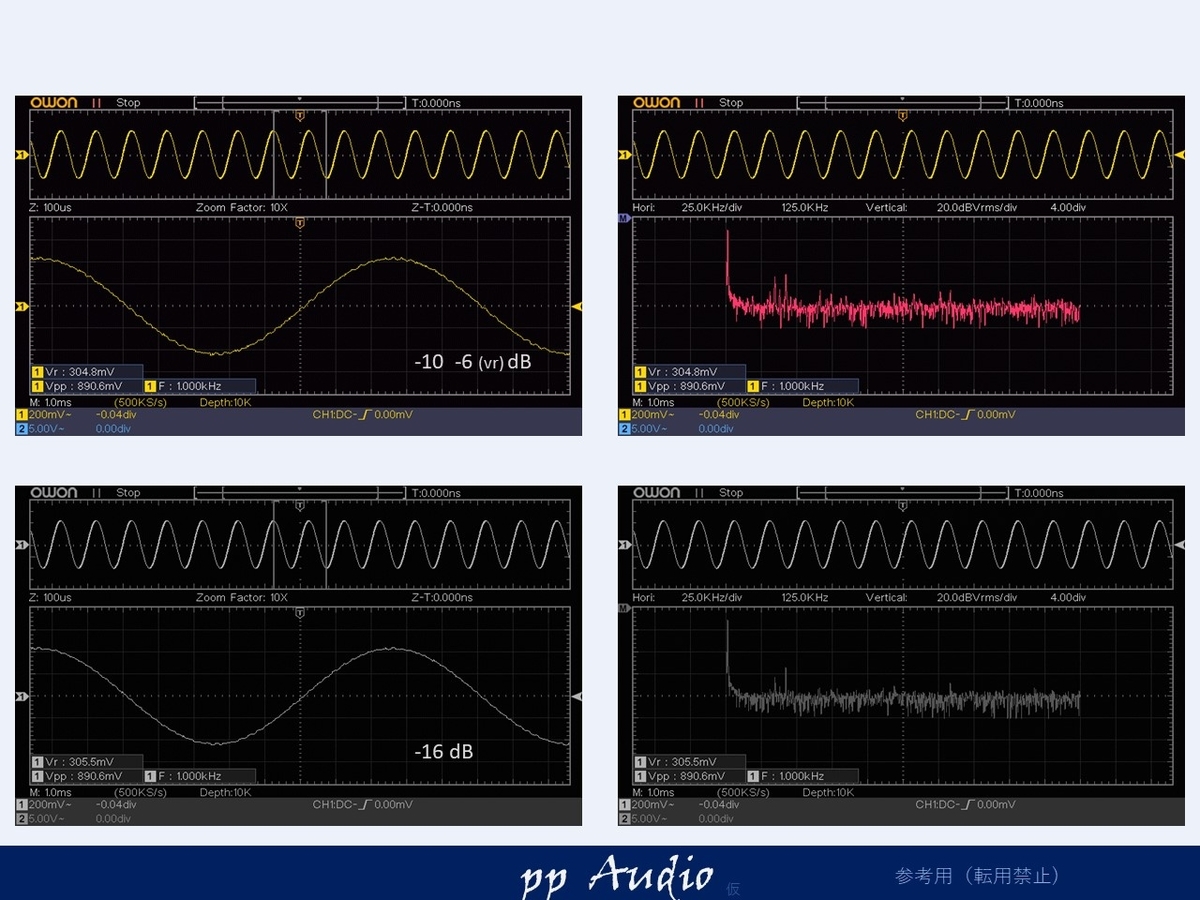

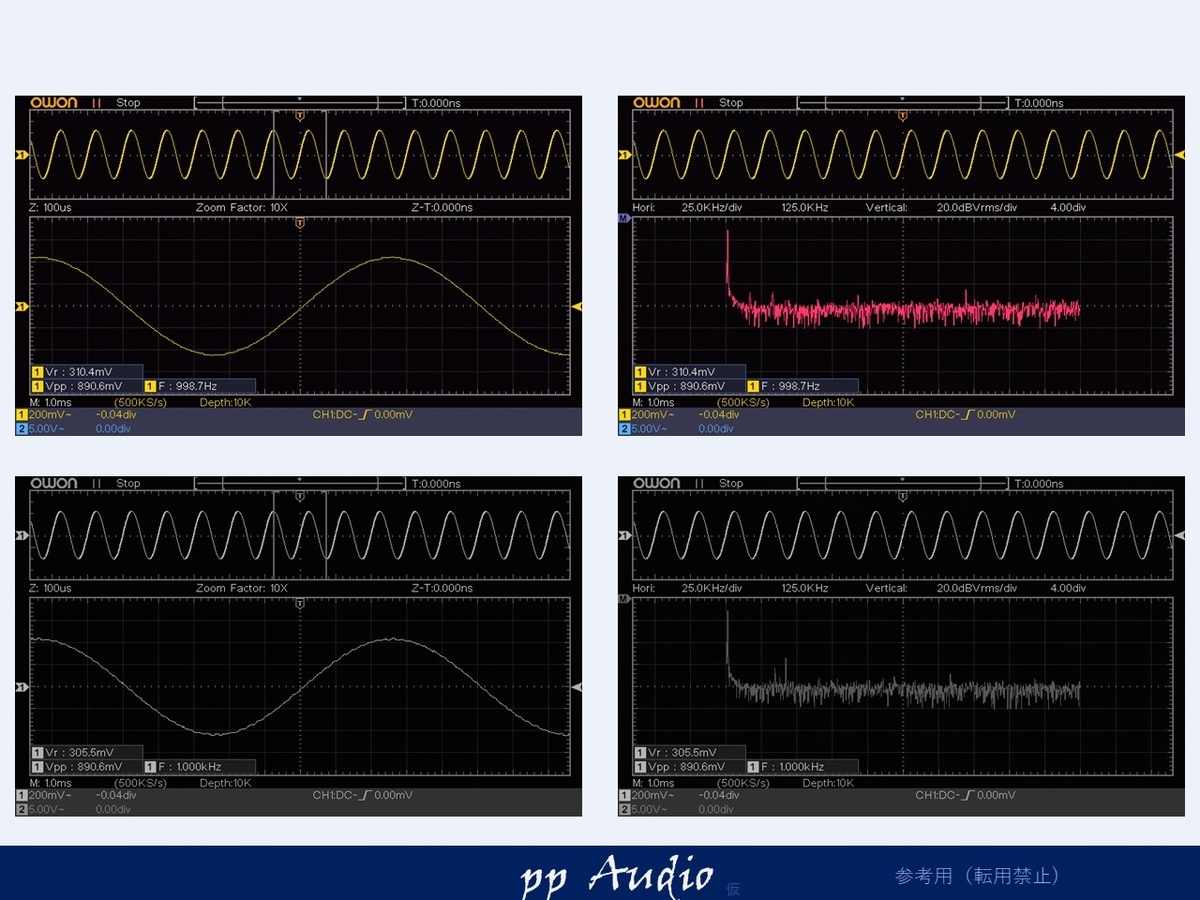

-16dB時

このレベルでは、違いは、確認できません。

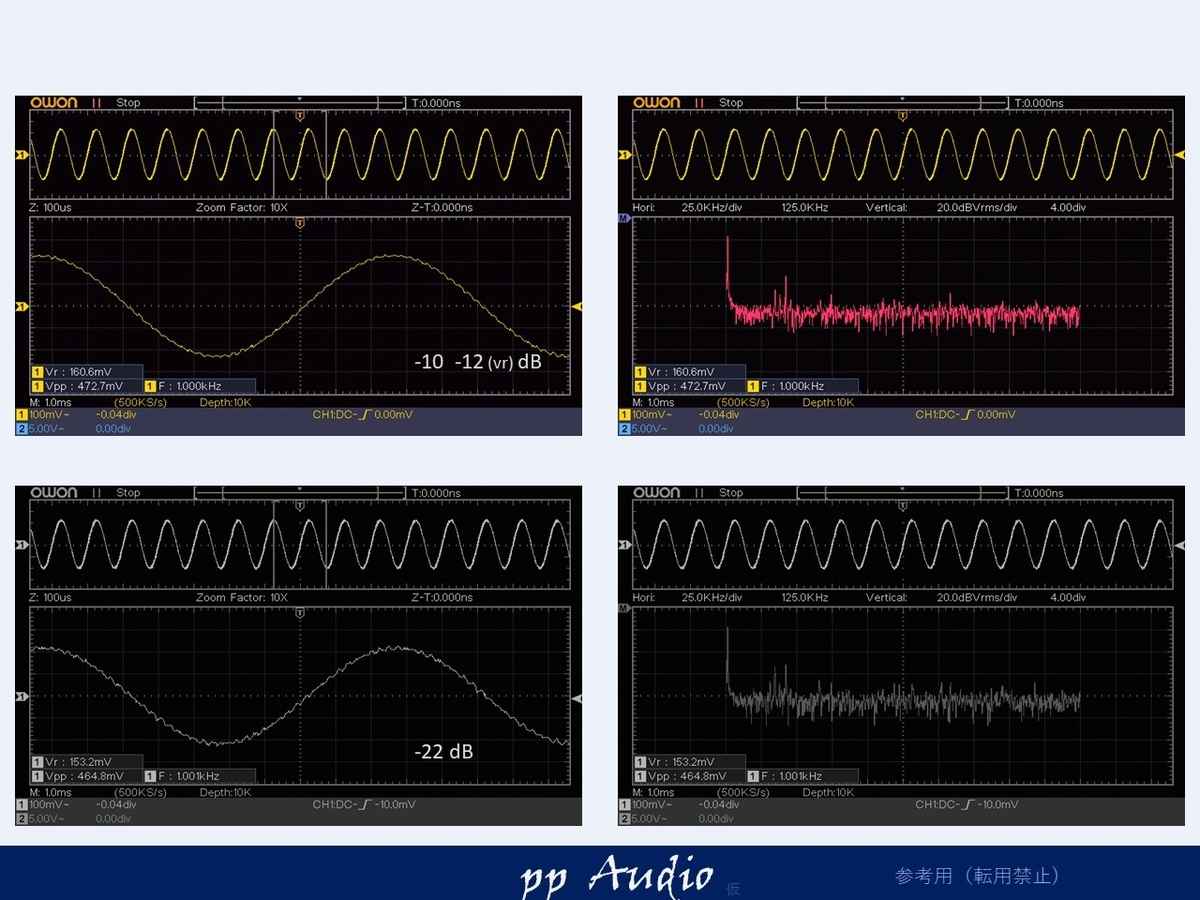

-22dB時

少しよいでしょうか。

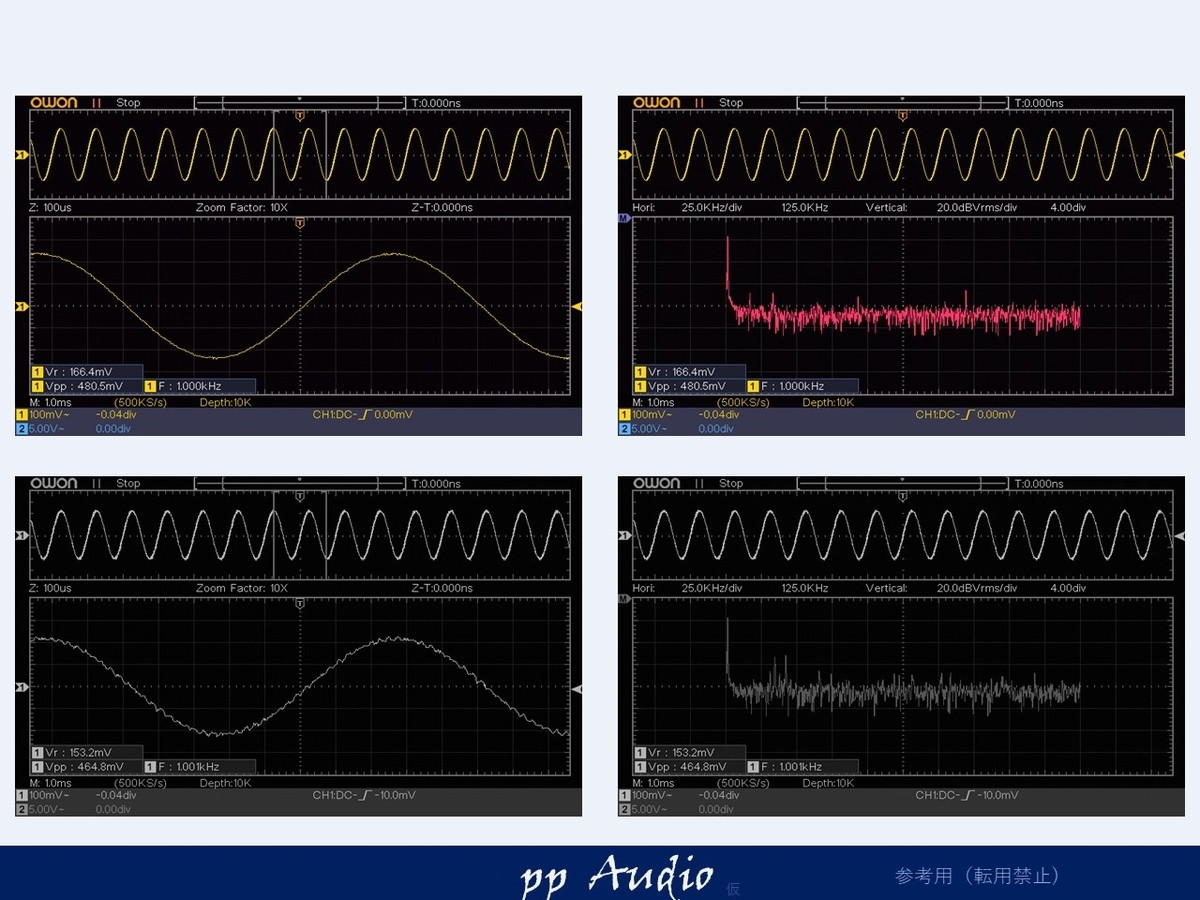

-28dB時

多少よくなっていますが、高調波は、確認できます。

ケーブルの影響なのか、ボリュームが高調波を貫通してしまうのか、調査が必要です。

X6Jとの比較

前回紹介した、X6Jと比較してみます。

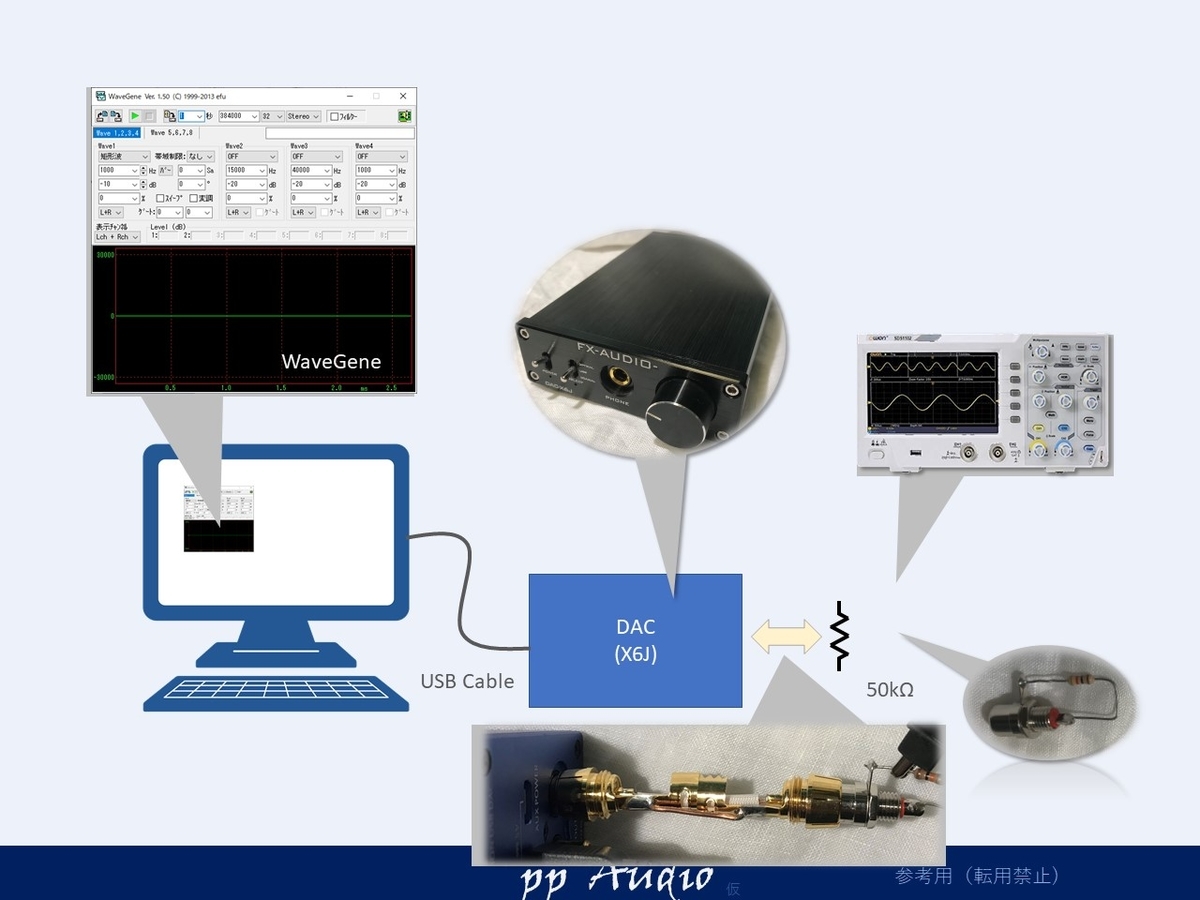

接続状態

-10dB時

基準のレベルの比較です。

25kHz付近の高調波がX6Jでは、観測できません。

-16dB時

このレベルでも、少しX6Jの方が良好のようです。

-22dB時

だいぶ差が出てきました。電源ノイズ等でしょうか。

-28dB時

このレベルですと、ノイズがどちらにも見られます。

まとめ

ハイCPのDAC　M100を使って、出力レベルによる、波形の違いを観測してみました。PCのボリューム設定は、MAXが良いということは、分かりました。

DACによる、高調波ノイズもだいぶ異なるようです。USBの場合電源がPCからとるので、条件により異なるでしょう。

アイソレーション型のUSBをつなぎ、電源をアダプタにすると、良いかもしれません。

いろいろなところに、音質改善の糸口があります。

宿題

パッシブボリューム能力測定（続編）

パッシブボリュームを介してもノイズレベルが低減しない原因が不明です。GNDレベルの問題でしょうか。高調波がもれてしまうのでしょうか。追って、調べてみたいと思います。

USB電源とDACの波形（続編）

USBの電源をアイソレーションした場合、効果は、あるでしょうか。別の補助USBを接続して、変化があるでしょうか。

確認してみたいと思います。
