アナログで周波数の設定もスイッチというこだわりのクロスオーバネットワーク ３Way用 EC-302のメンテナンスの機会に恵まれました。
ノーマルでは、ツイータ出力（High)で少し雑音気になることがあります。
きっちりカスタムにて雑音を小さくしてみたいと思います。
はじめに
通例アナログのクロスオーバは、周波数がボリュームのため、周波数の設定が曖昧になりがちです。また、再現性も乏しくなります。
このEC-302は、５つのスイッチにより周波数を32分割で細かく設定できます。
Lowは、10Hz単位で10Hzもしくは、100Hz単位、Highは0.5kHz単位で切り替えが可能です。
３２分割の周波数設定機能は、設定の曖昧さを防ぎ、再現性が良く、MIDレンジをHigh側、Low側との周波数をピタリ合わせることができます。
合理的で、設定がとてもスムーズになります。
状態確認
まずは、出力の状態を確認します。
出力波形
いつもHigh側のノイズが気になるところですが
やはり少し高調波ノイズが目立ちます。

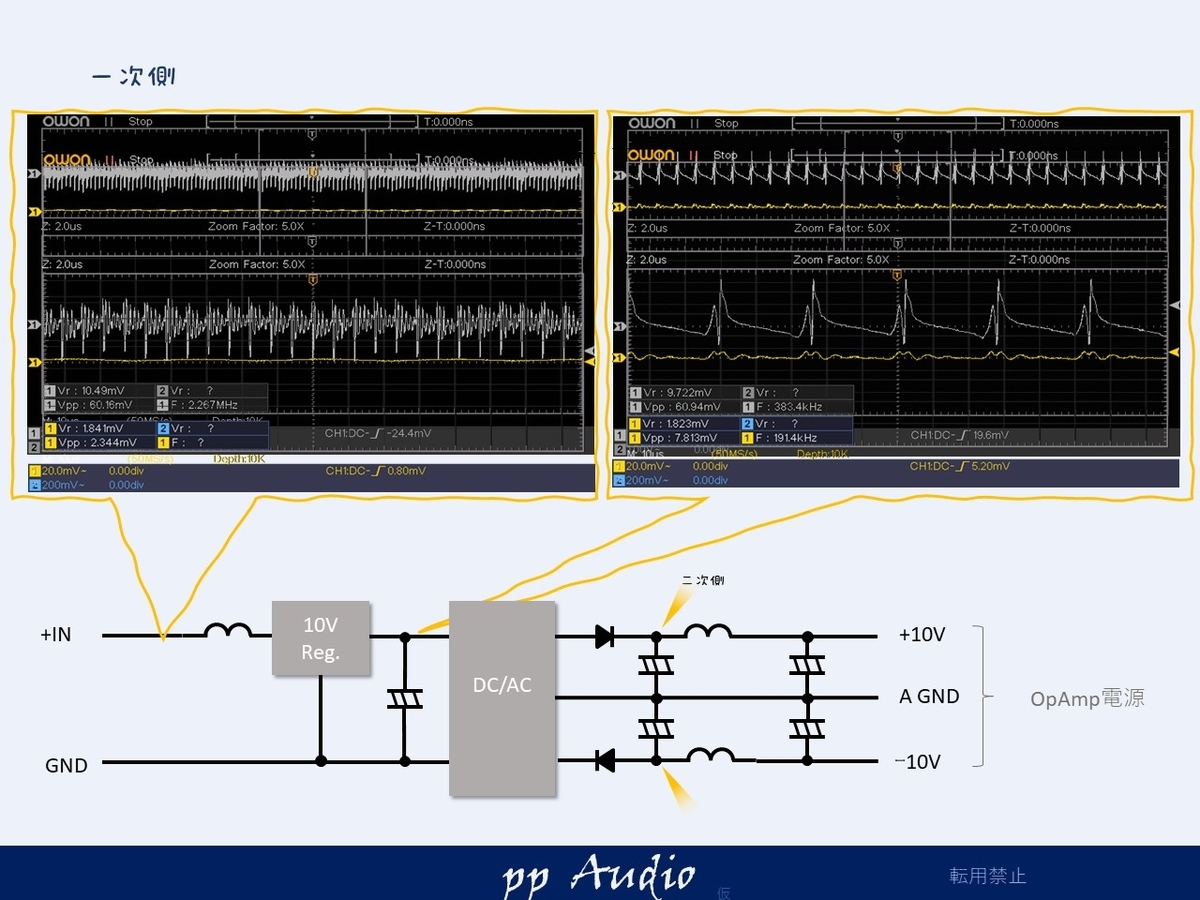

電源状態（一次側）
電源は、オリジナルでも良好です。
入力は、コンデンサが入っていませんので致し方ありません。一次側は、スパイクが少し目立ちます。

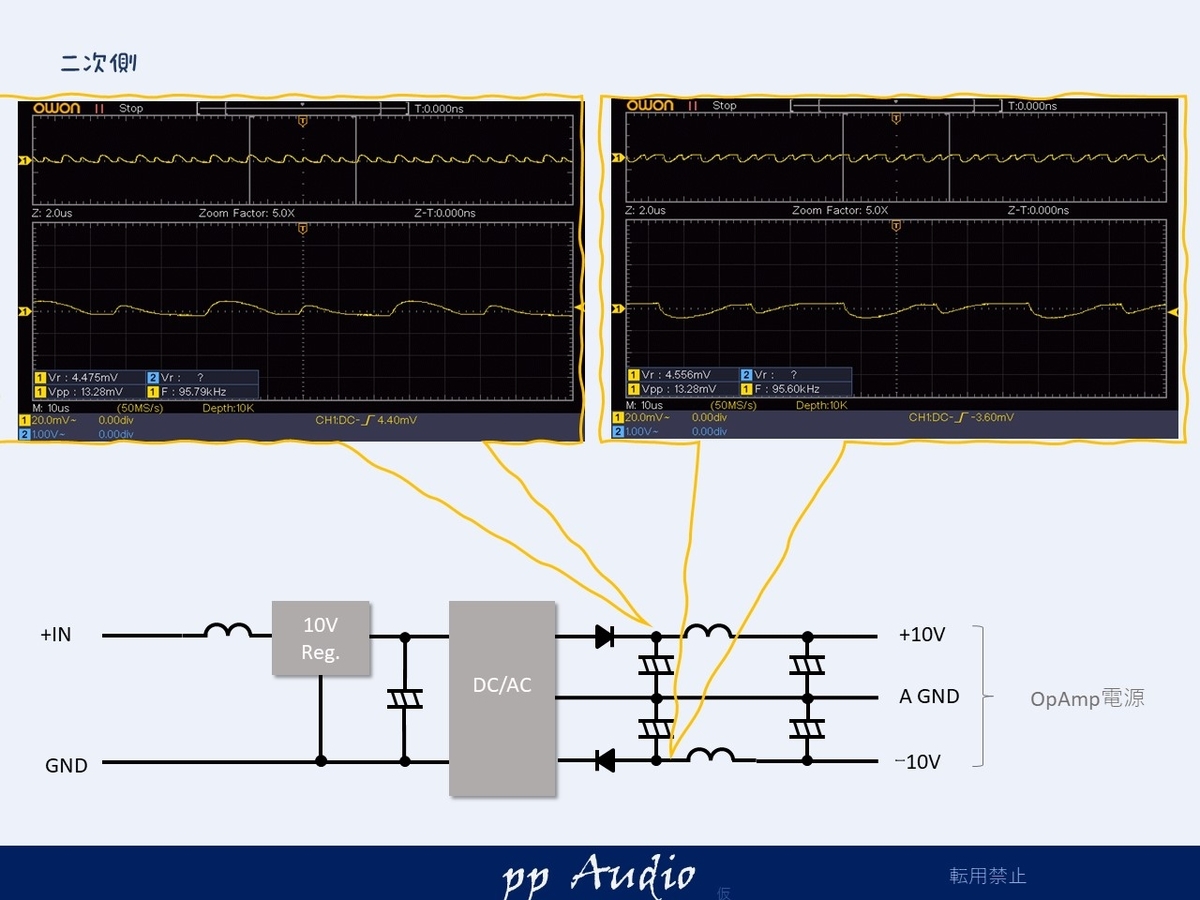

電源ノイズ（二次側）
スイッチングコンバータが、とても優しい作りで、正弦波に近い交流が生成され、
ダイオードで整流しています。
20mVでスパイクもなくとても良好です。

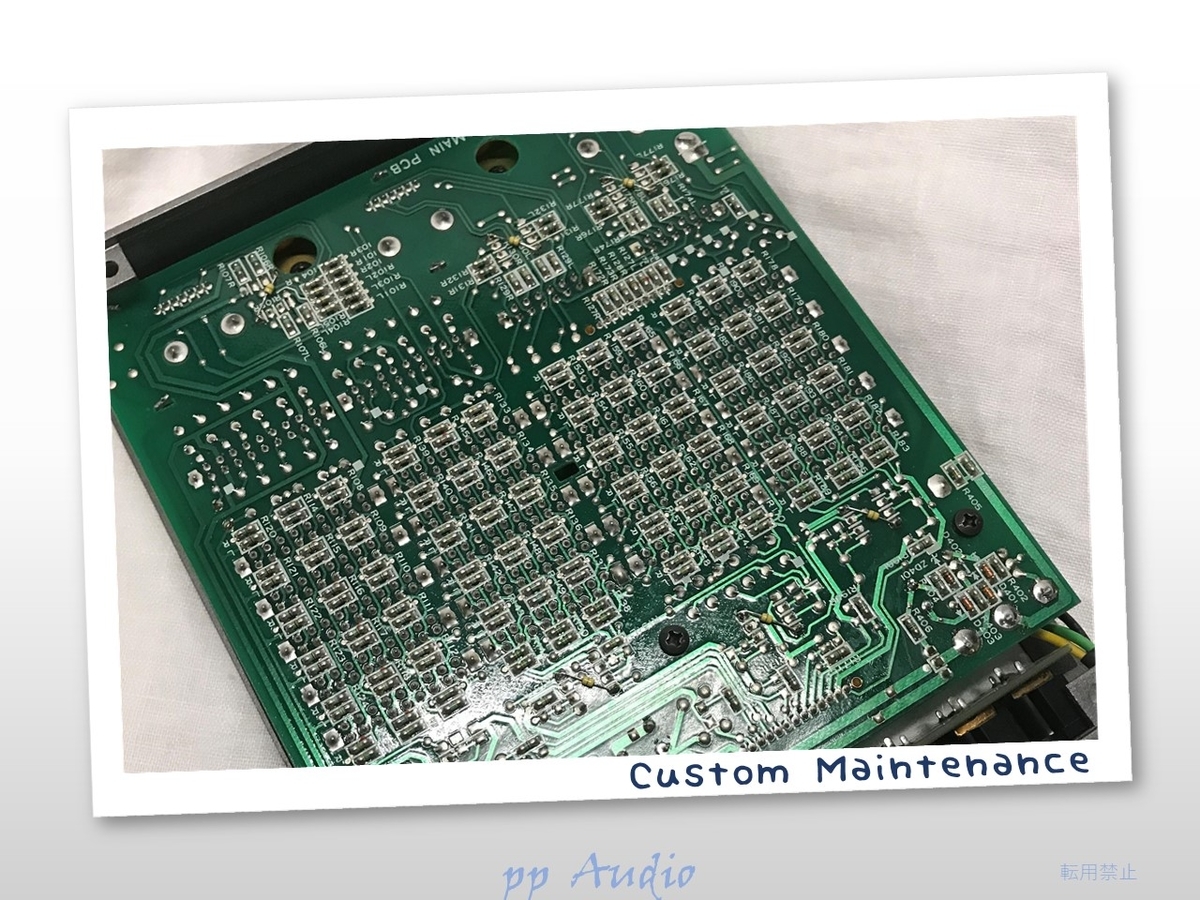

カスタマイズ
早速カスタマイズしてみます。
電源（一次側）
入力側は、コンデンサの追加、一次側は、コンデンサの交換と高分子、セラコンの追加で徹底しています。
無理なく抑え込みができました。

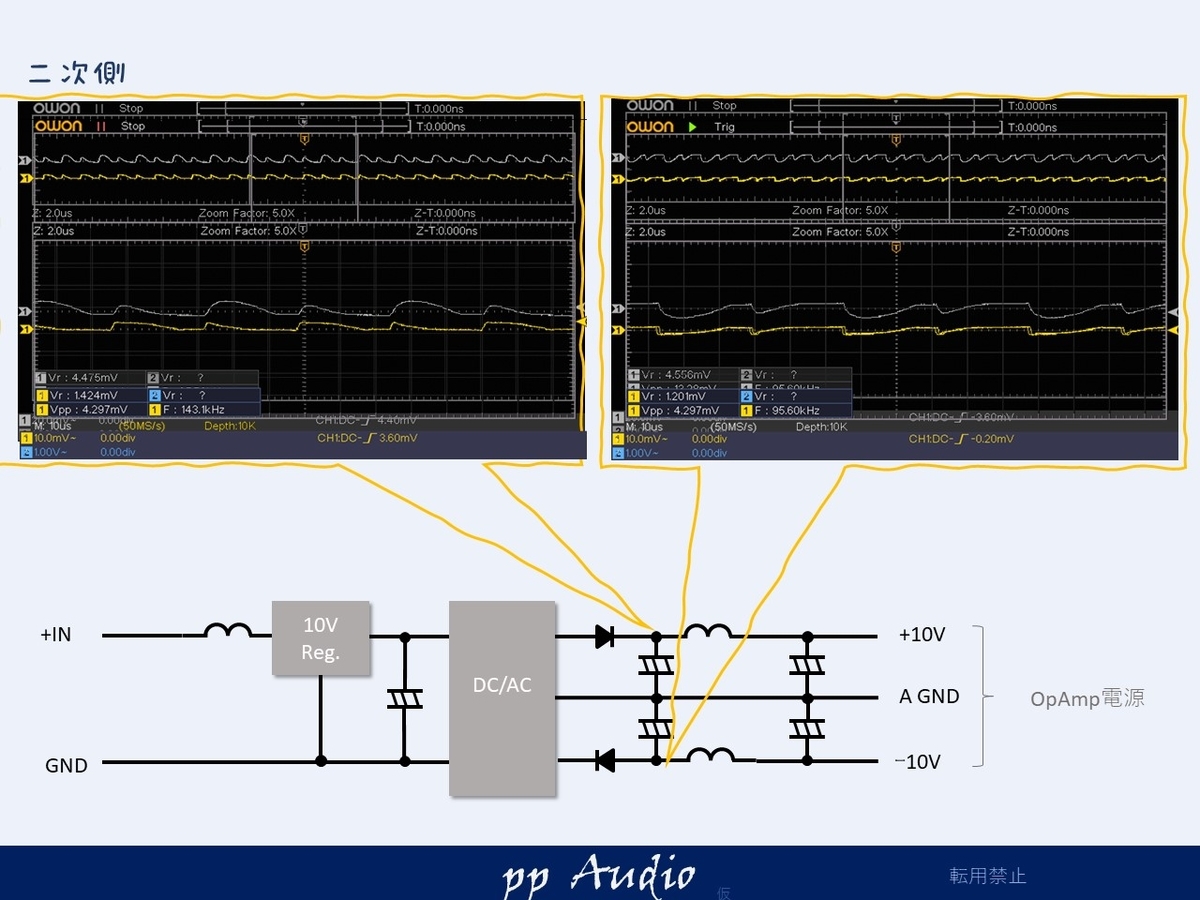

電源ノイズ（二次側）
二次側は、とても良好でしたので、電解コンデンサの交換のみです。
同じ容量ですが、半分まで改善できています。

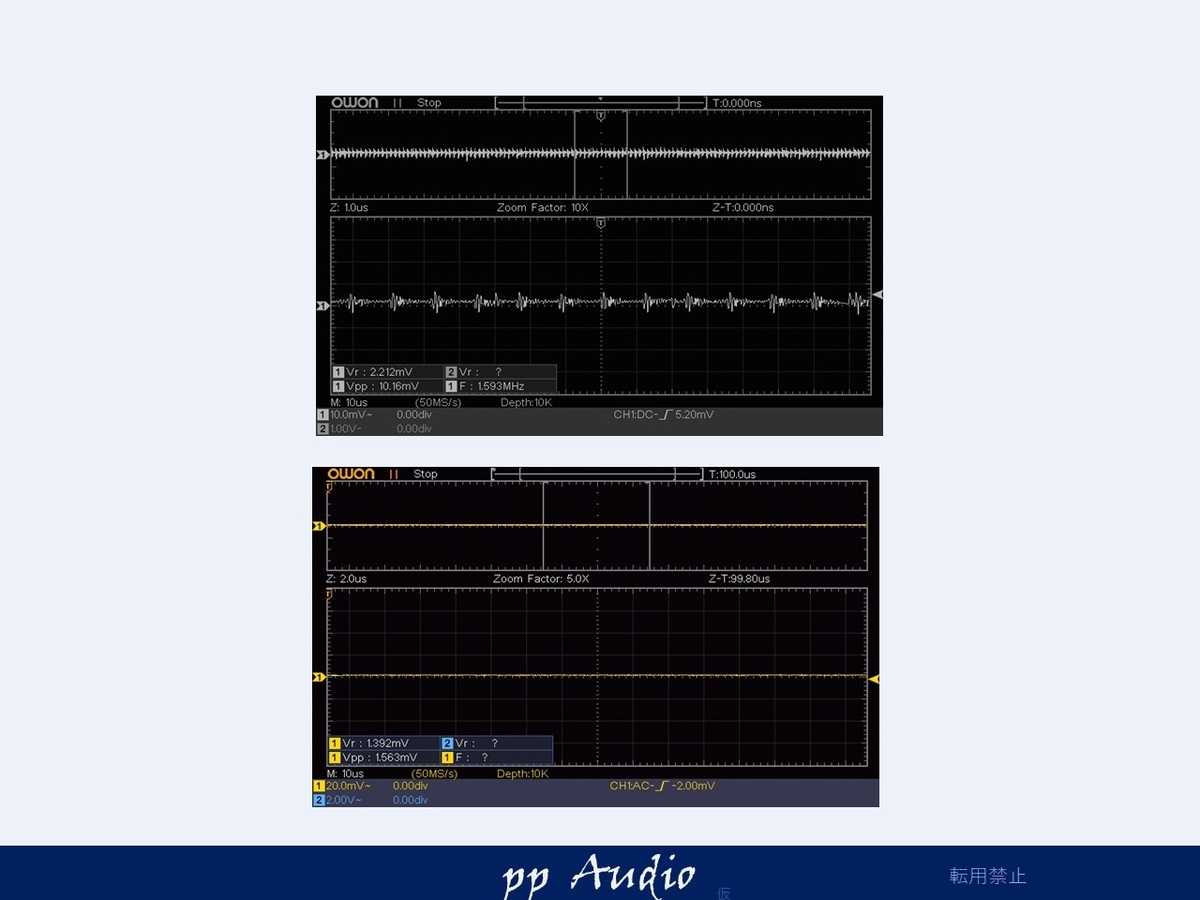

OpAmp電源
いつものようにラジアルリードタイプのコンデンサを追加します。
きっちり抑え込みできました。

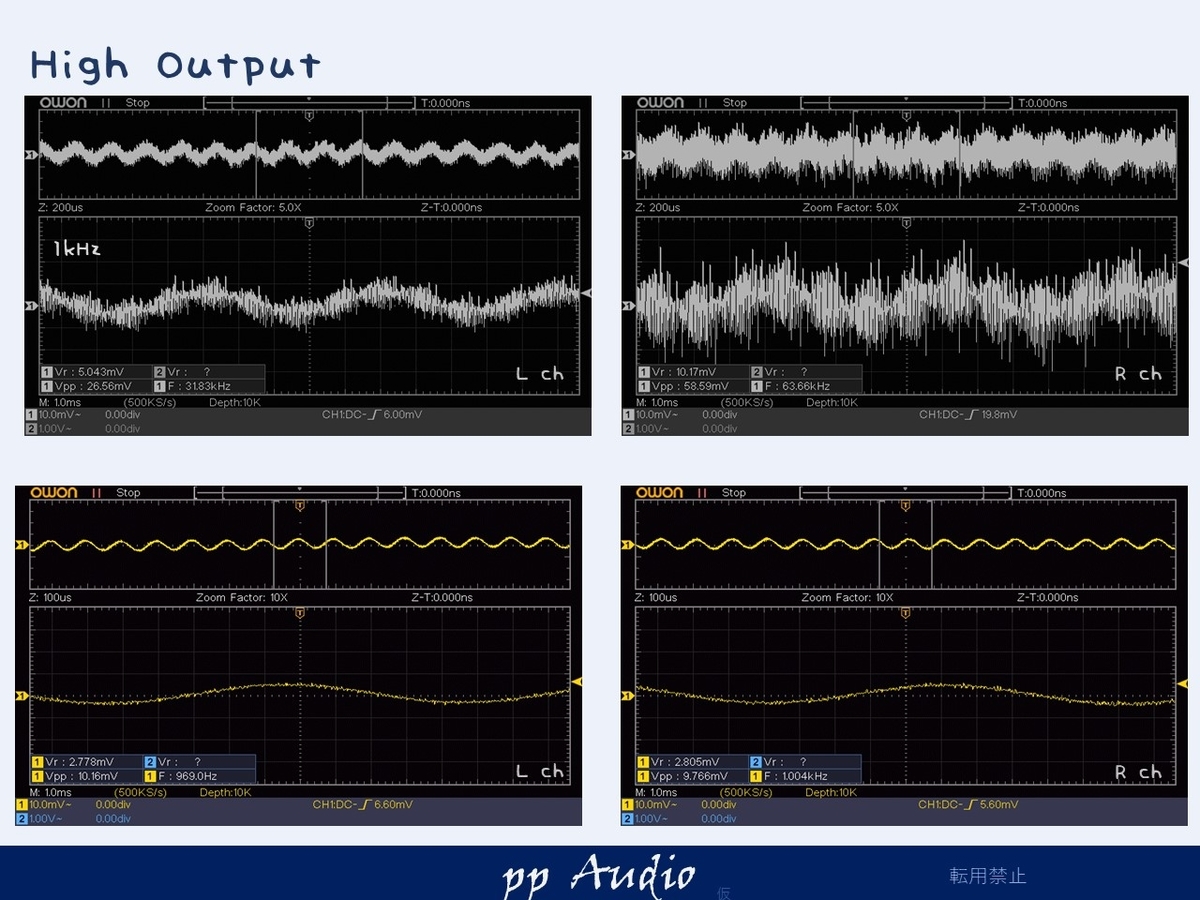

出力確認
High側の少し気になる高調波ですが、内部のGNDと入力GNDを高周波数接続しました。
きっちり治りました。これで安心して使えます。

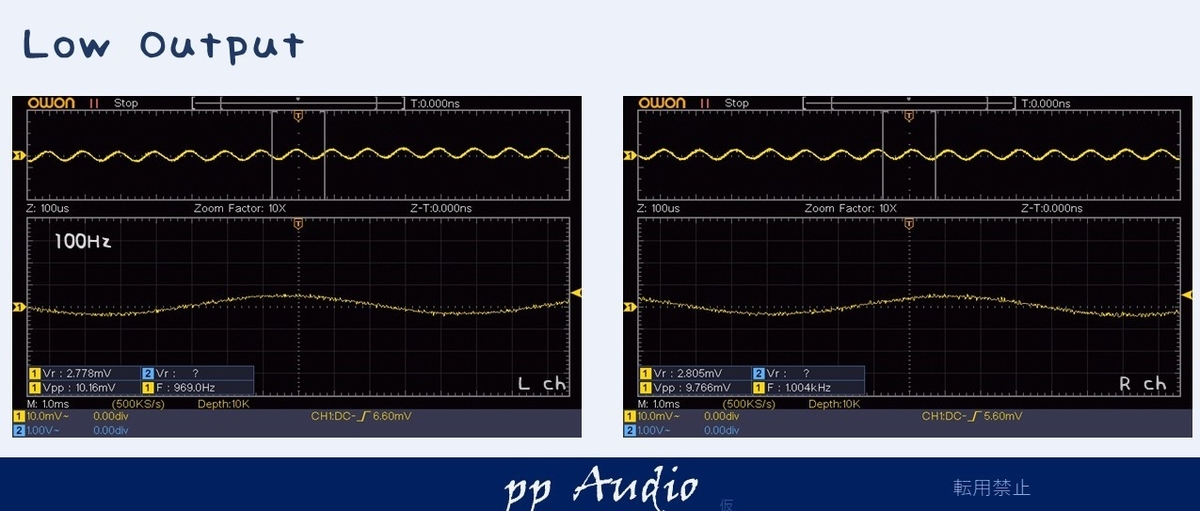

Low側出力
念の為Low側を確認します。
問題ありません。

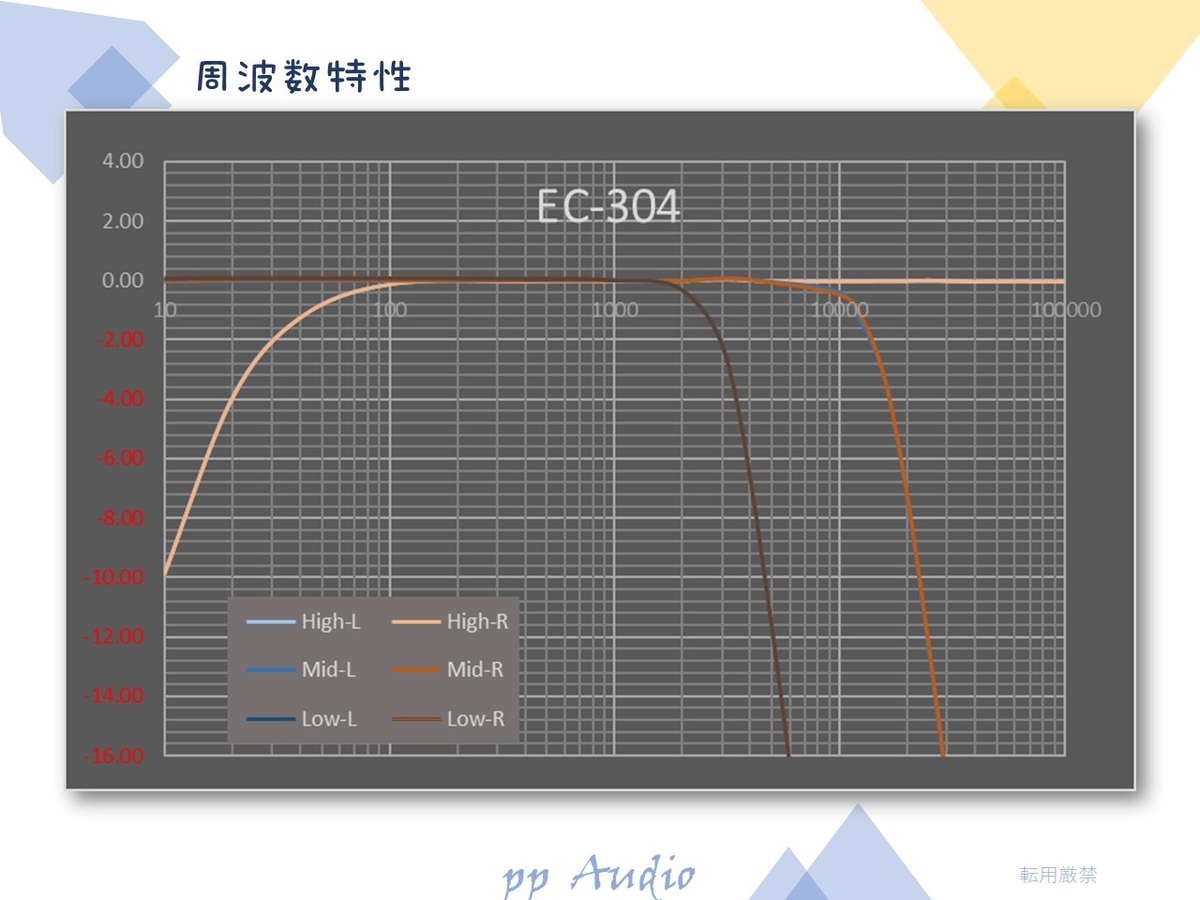

周波数特性
最後に周波数を確認しました。
チャネルごとのバランスも良く、素晴らしい特性です。
優れたアナログのクロスオーバの特性です。
まとめ
High側のノイズもきっちり対策することができ、また、特性の確からしさを確認することができました。
簡単に見えますが、何台もメンテナンスさせていただいた結果、ここまで仕上げることができました。
EC-302は素晴らしいネットワークですので、見かけたらぜひ、手に入れてみてはいかがでしょうか。
しばらくオリジナルで使われて、その後、当方へカスタム依頼いただいて、変化を楽しむのが、おすすめです。
