DAC-41は、小さいながら、低ノイズ、ワイドレンジということが前回の測定で見えてきました。今回は、いよいよカスタム・メンテナンスに進みます。末永く使って頂けるようにメンテナンスしたいと思います。
前回のおさらい
DAC-41の出力波形を観測したところ、高調波ノイズ等が測定限界に近いことがわかりました、また、内部の電源の状態も良い状態でした。
いつものように、電源のコンデンサ交換を耐久性の高いものに交換して、改善を試みたいと思います。

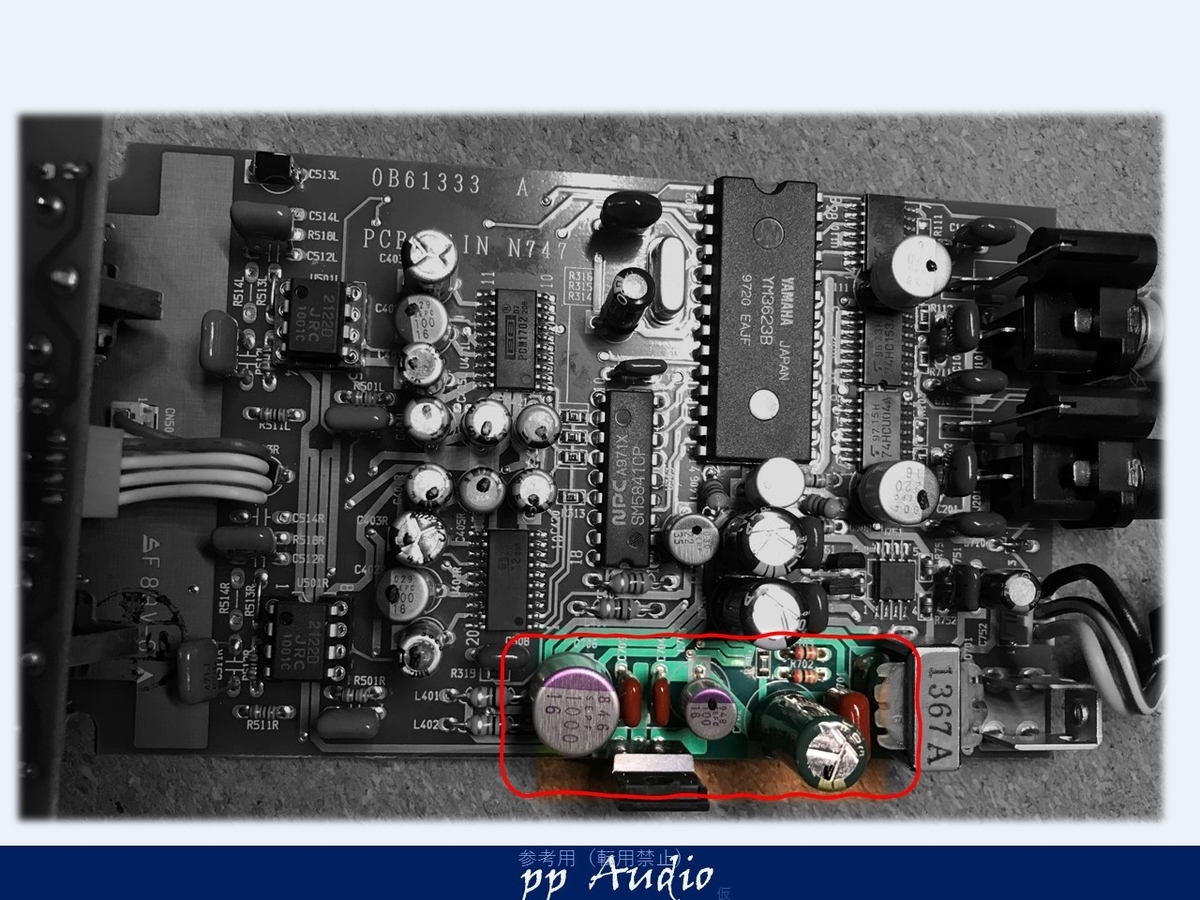

電源カスタマイズ
このDAC－41は、レギュレターを中心に電源を生成していますので、電源が発生するノイズはまず気にしなくてよいのです。

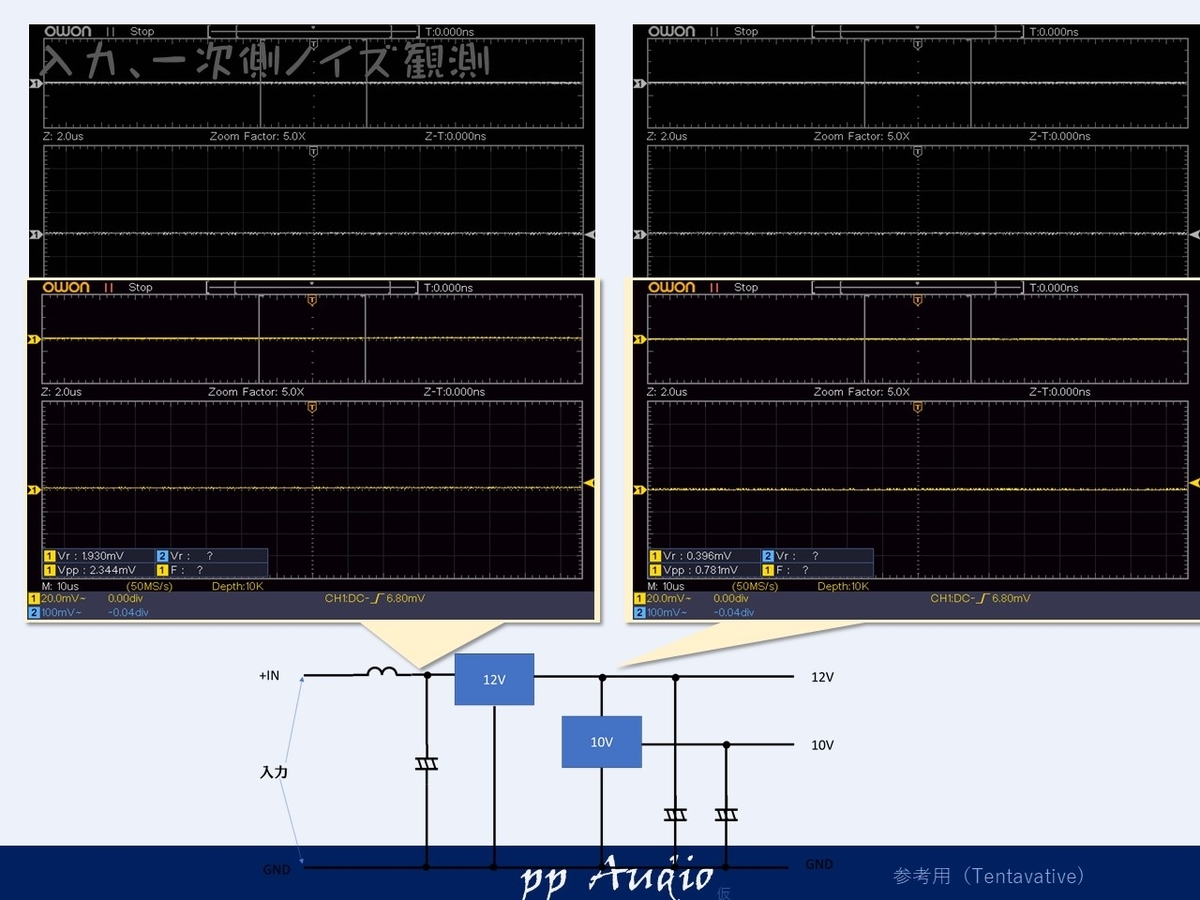

一次二次ノイズ
標準的なメンテナンスを勧めてみます。
もともと、ノイズはありませんでしたが、少し容量を増やしてみました。
若干の効果が観測できた感じです。

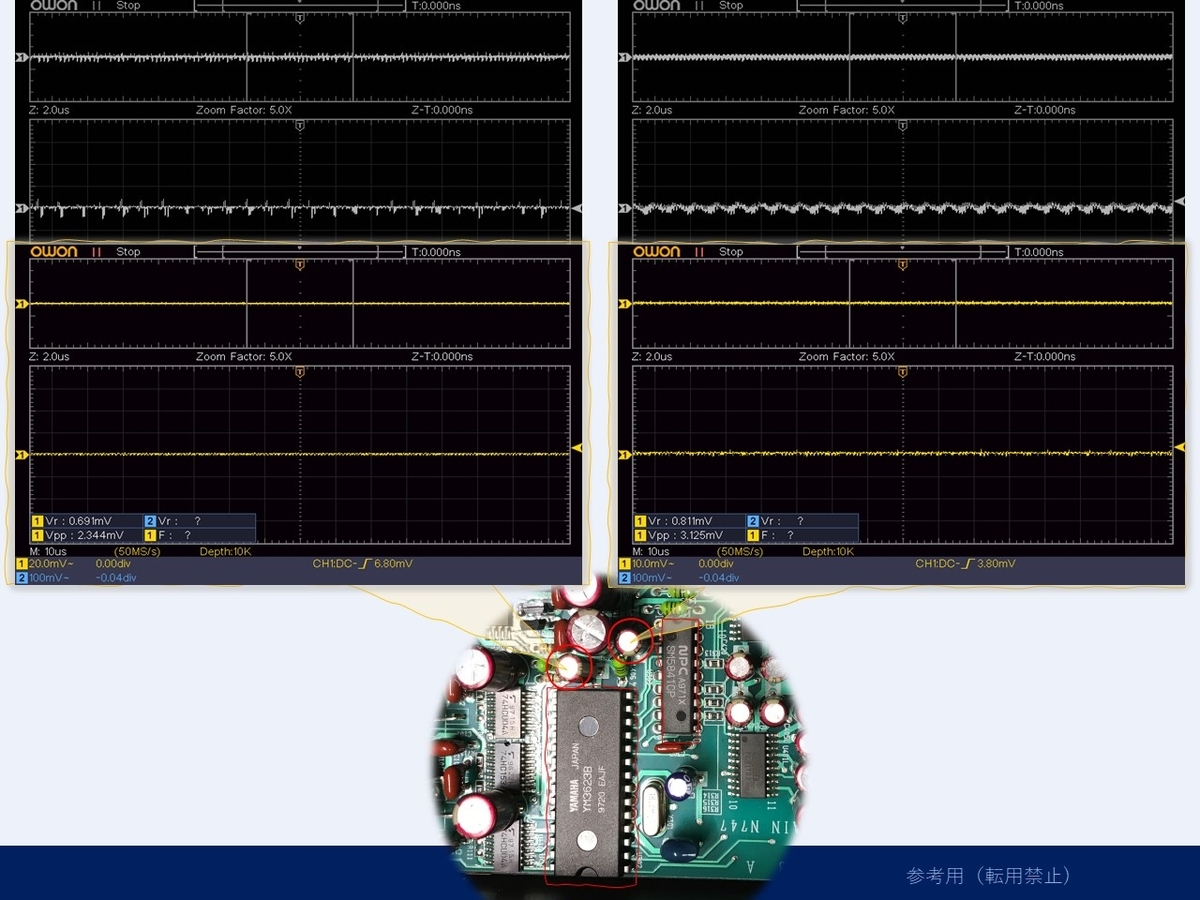

デジタルICノイズ
標準的な方法で、高分子のコンデンサでデジタルノイズは、概ね収まります。
狙い通りなのですが、なにか気になります。

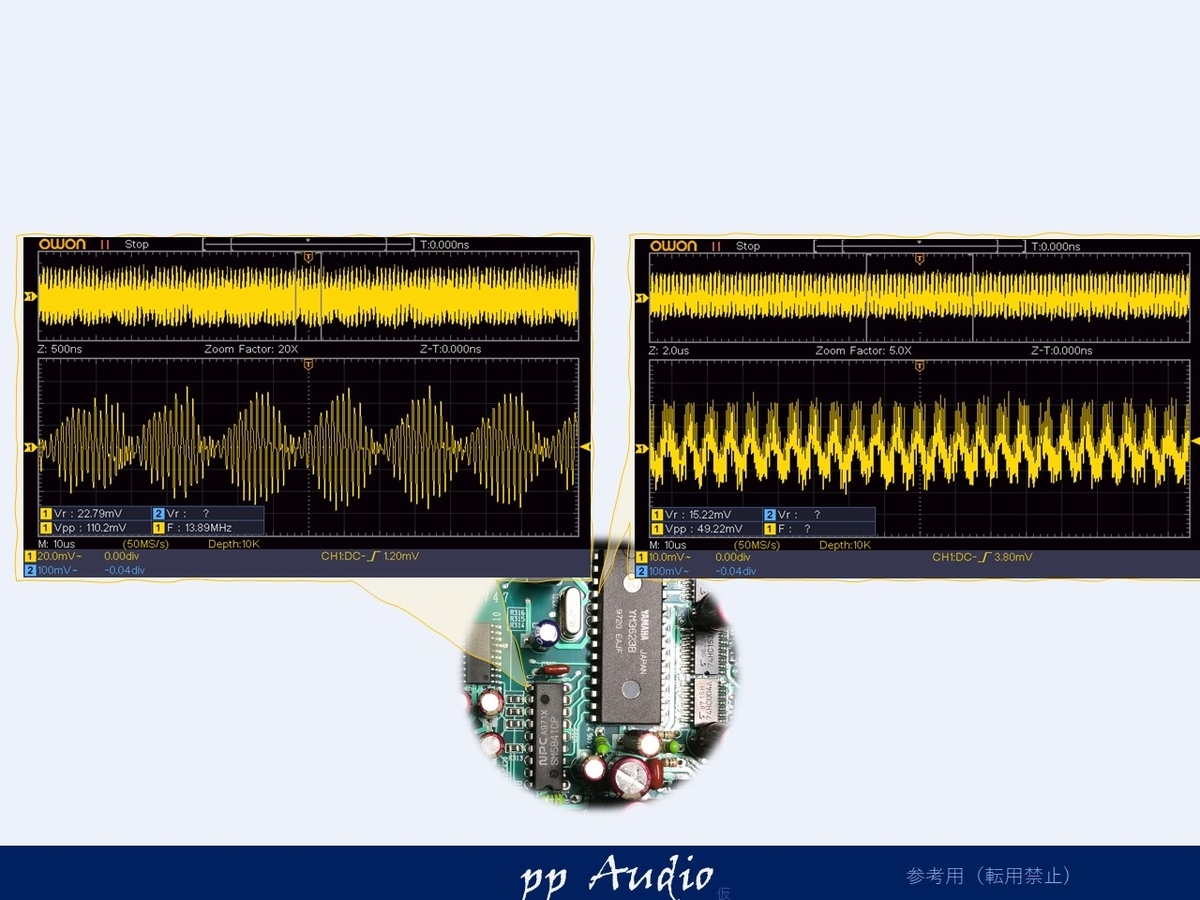

デジタルICノイズ根源
念の為、ICの電源Pinをしらべ、状態を確認してみました。
当たり前ですが、かなり大きなノイズが観測できました。

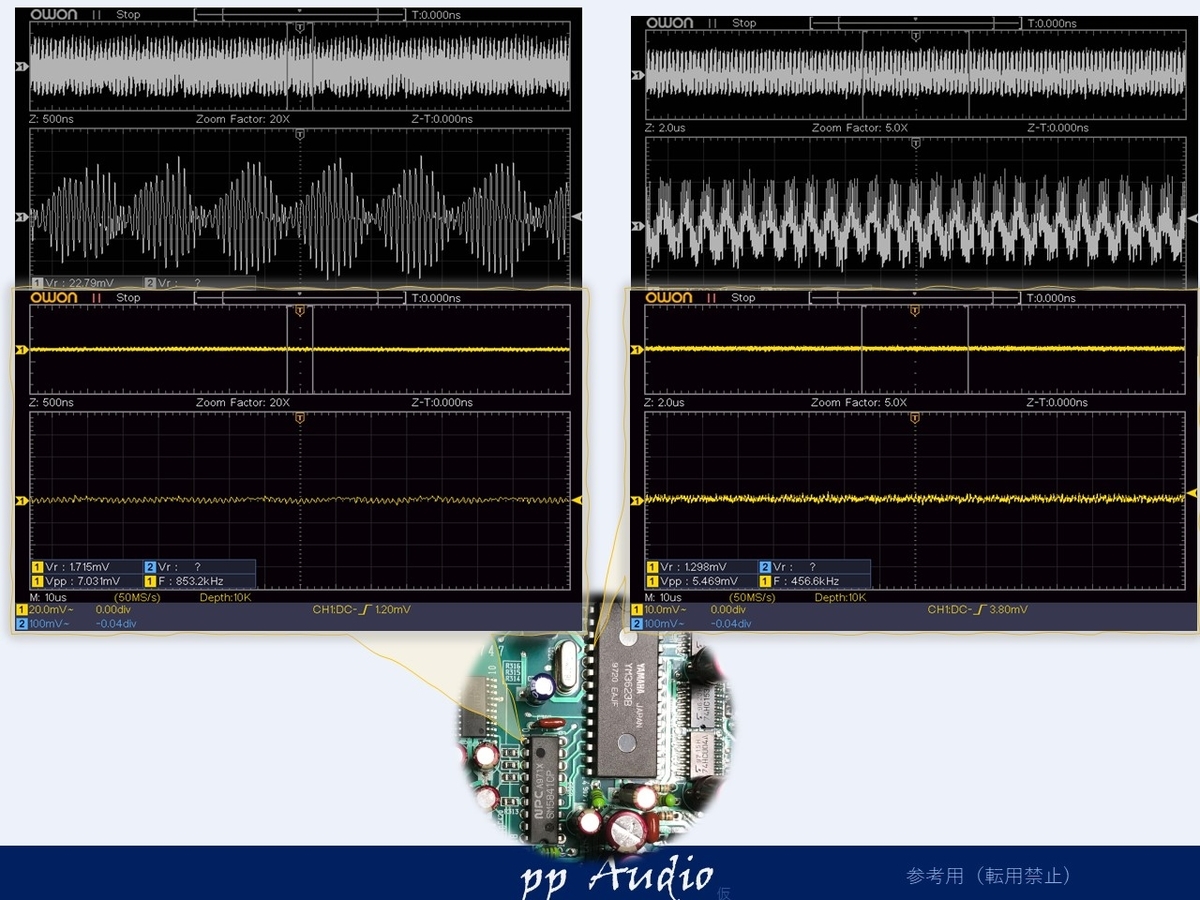

これは、いつものラジアルリードのパスコンで対処してみることに
やっと収まりました。これで安心して、次へ進めます。

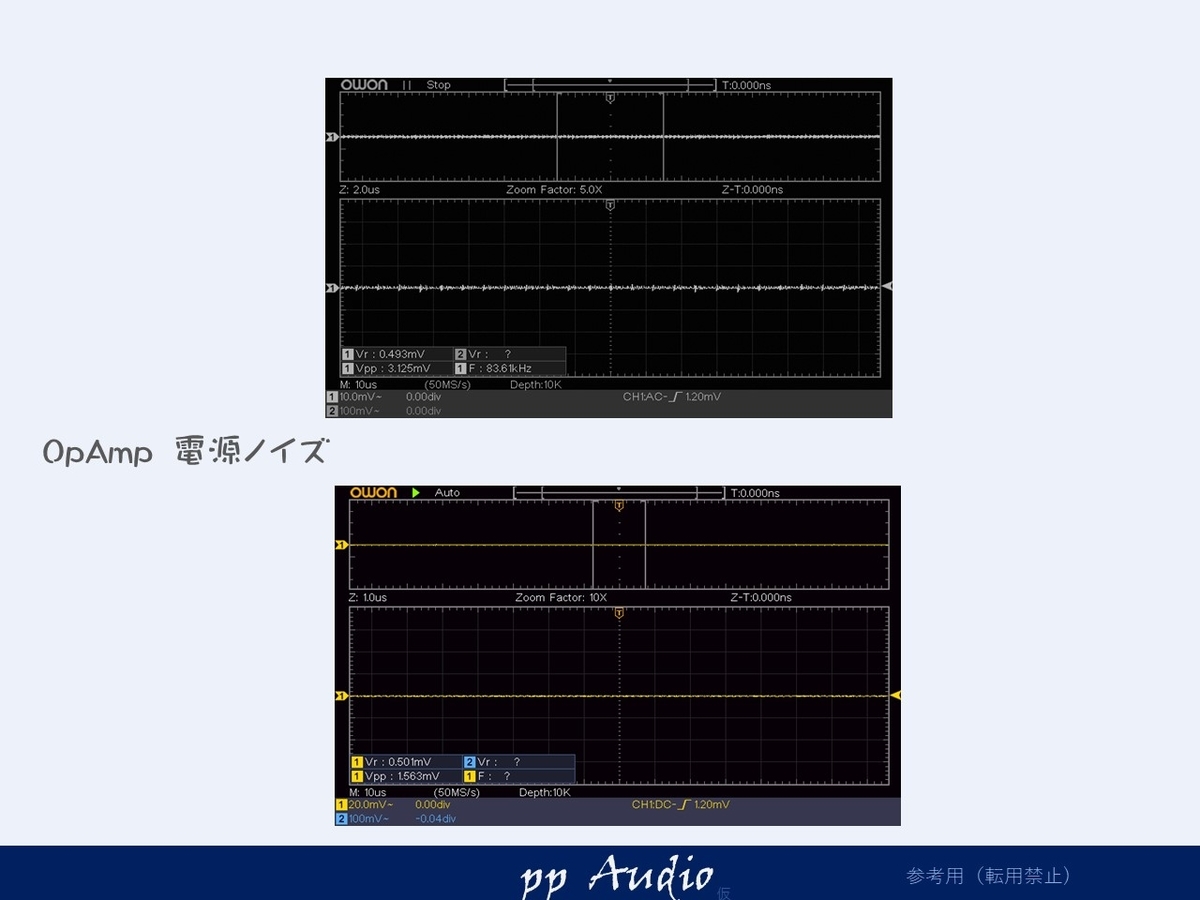

OpAmp電源
OpAmpは、これもいつものラジアルリードのセラコン追加にて
スッキリしました。
OpAmp選択

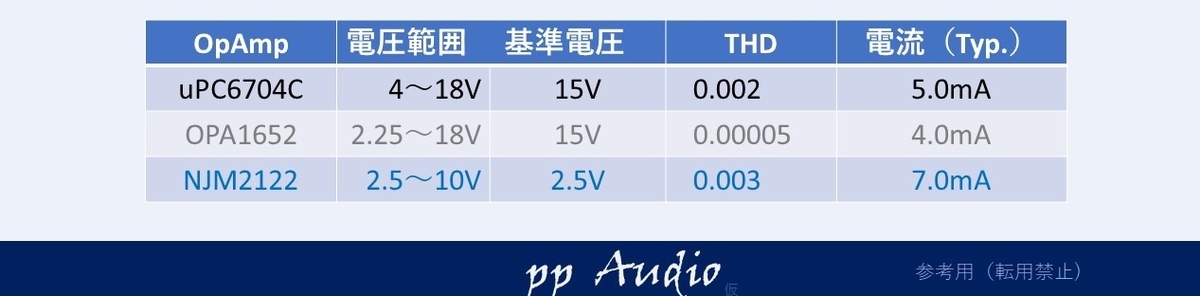

ここで、オペアンプの電源電圧を調べてみると単電源１０V程度。OpAmpは、もともとGNDピンが無いので、信号レベルにオフセットをかけて、+/-５Vにしているようです。
気になるのは、１０Vで駆動しているところです。OPA1652等を採用を検討していたのですが、10Vは、少し低すぎます。オリジナルのuPC7604Cにとっても低いと思いますNJR2122という比較的低電圧５Vが基準のICを今回は採用することにしました。
実際に聞いてみると、歪感が減少し、透明感がアップしたと思います。
ソケット対応していますので、後で交換して楽しめるよう、カスタムしました。
出力確認
一通り整備ができましたので、確認の意味も含め出力波形を観測してみます。

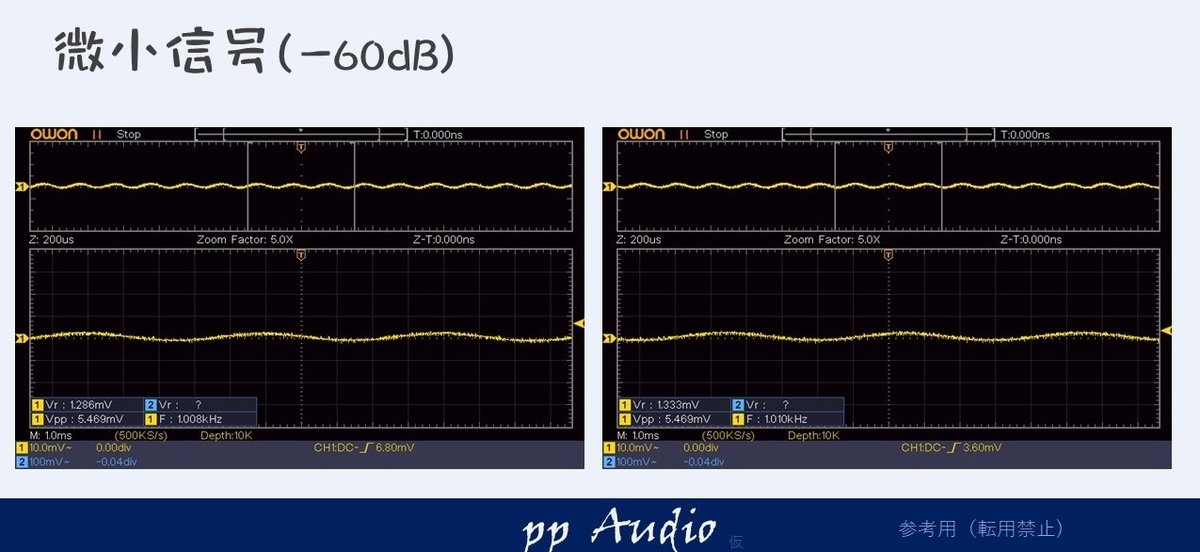

微小信号

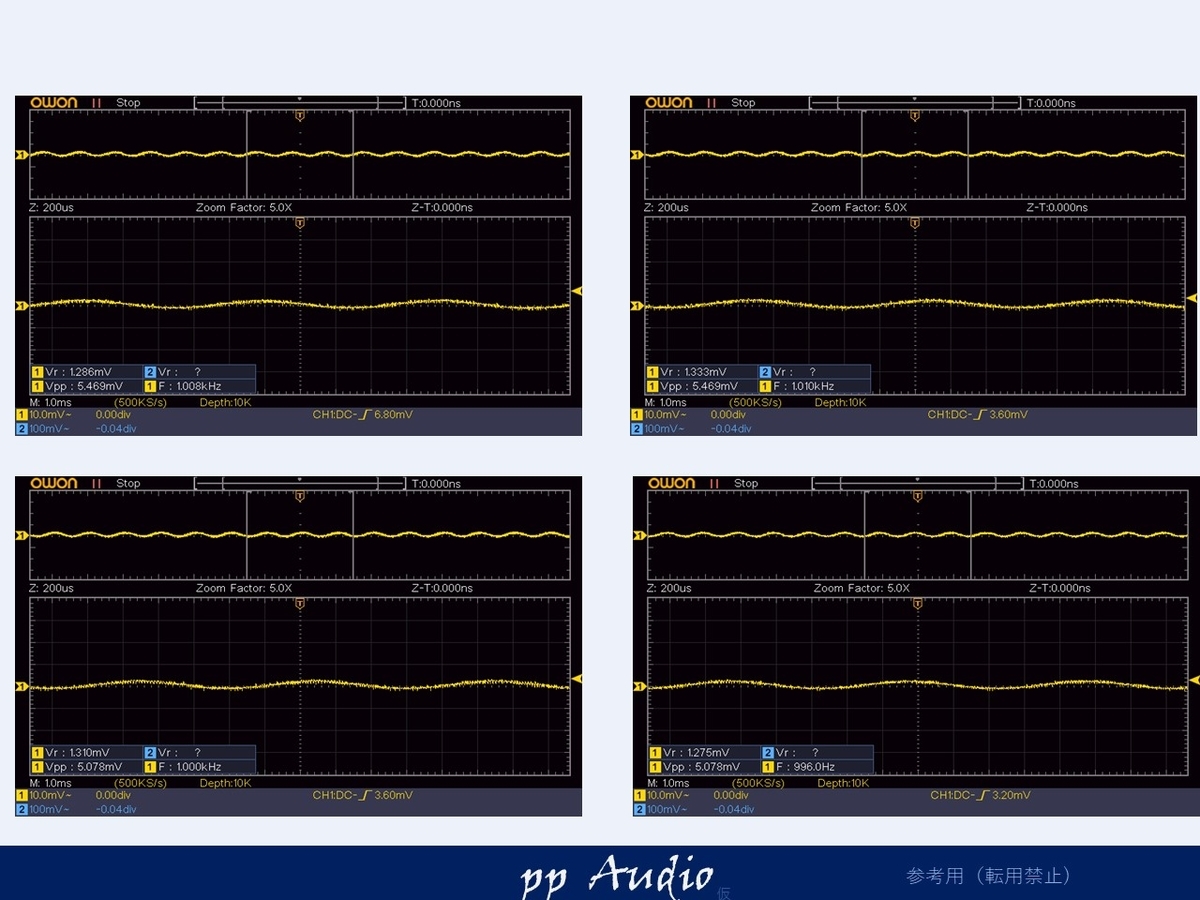

上がオリジナルですが
ほんのわずかに改善がみられました。
周波数特性
カップリングを交換していますが、並列の高音補正が入っていましたので、さてどうでしょう。
グラフでは、わかりにくいのですが、低域と広域がわずかに改善されています。
まとめ
いかがでしたでしょうか。小型のDACですが、素晴らしい性能です。
今回も、高調波対策を施しましたので、デジタルノイズを低減、これらの効果により、よい副作用（サイドエフェクト）が期待できると思います。

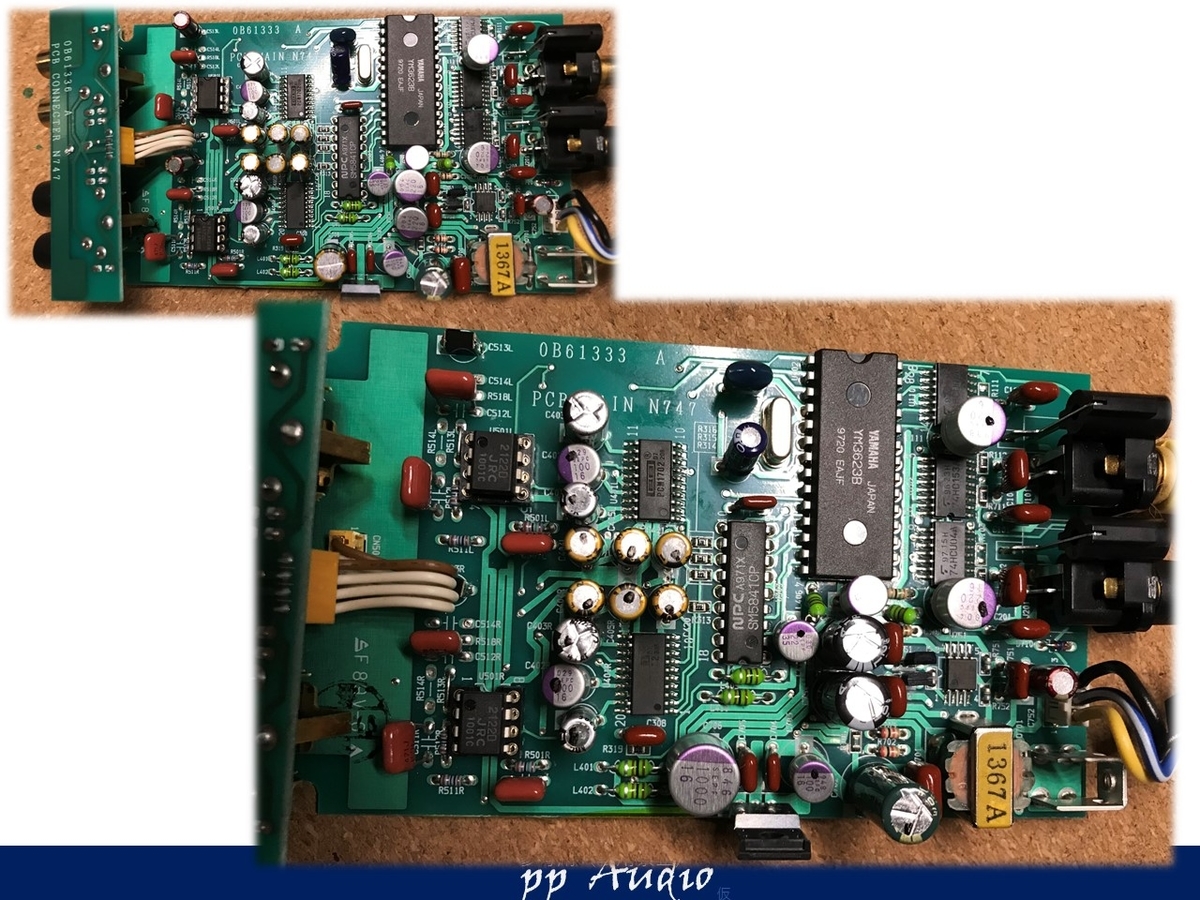

カスタム内容

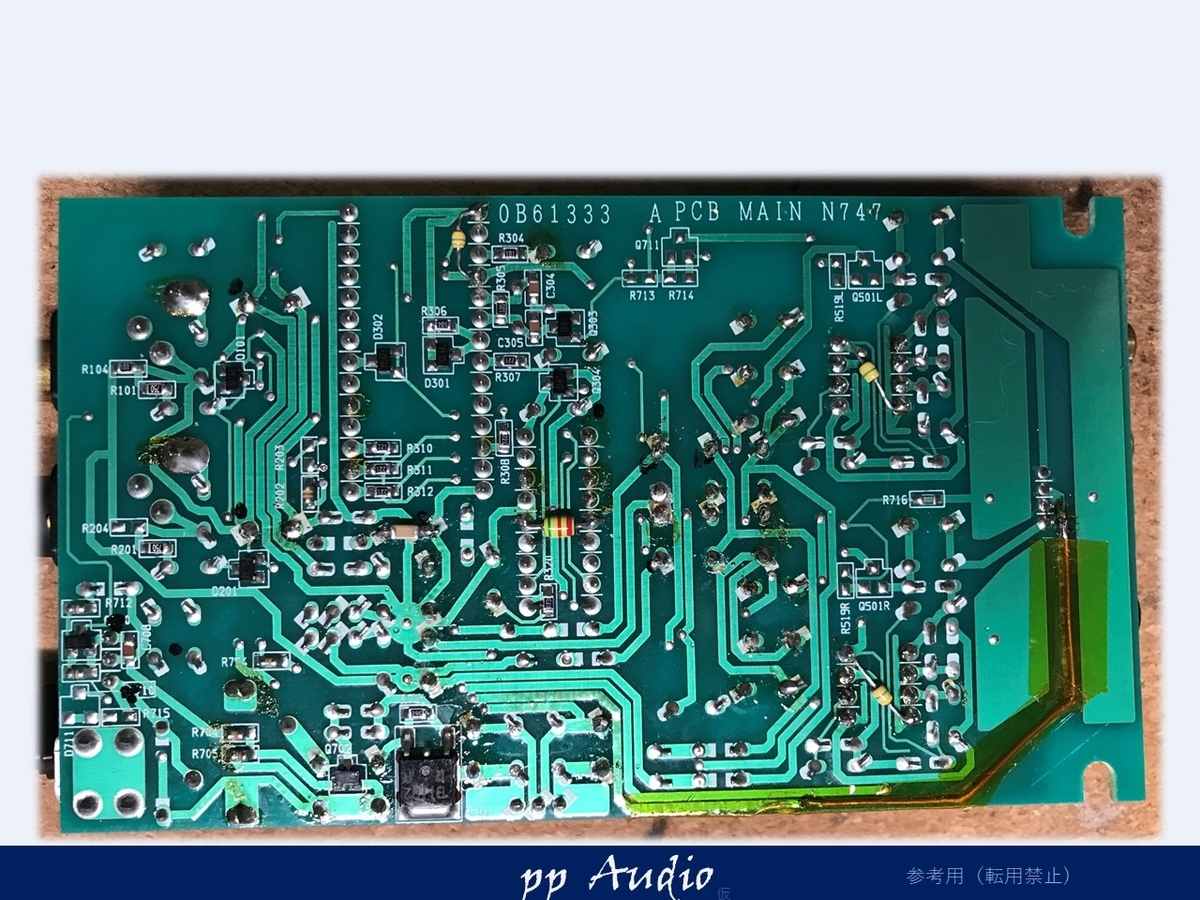

ハンダ面は、高調波対策がよく見ると．．．
いくつ対策しているか、おわかりますでしょうか。
