オーディオと電源回路 ピアニシモを聞くために

ピュア アナログパワーアンプ PA-300II 基本メンテナンス(整備録)21-10

音の出ないPA-300IIが流れ着きました。原因は、コンデンサの液漏れと思われます。
今回は、オリジナリティを重視し、基本メンテナンスで仕上げてみたいと思います。

f:id:MatsubaraHarry:20211008103248j:plain

はじめに

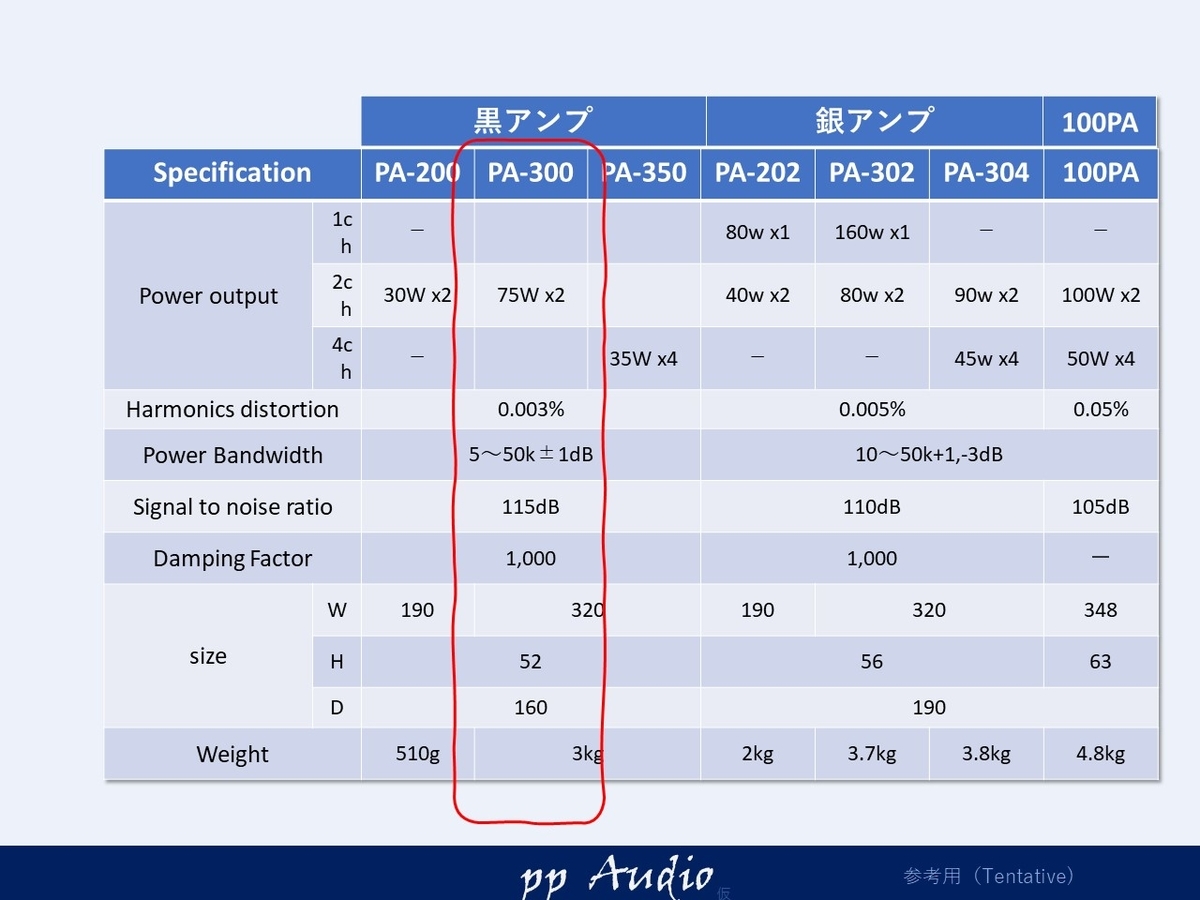

PA-300IIは、PA-300にHighPass入力とゲインボリュームを備えたアナログアンプです。

f:id:MatsubaraHarry:20211008103312j:plain

プリアンプにカップリングやOpAmpを用いないこだわりのアナログアンプです。

(フィードバック回路にはOpAmpが採用されています)

未だにファンの多いアンプで、オークションでもとても人気。
ですが、30年の歴史があるので、メンテナンスはどうしても必要になります。

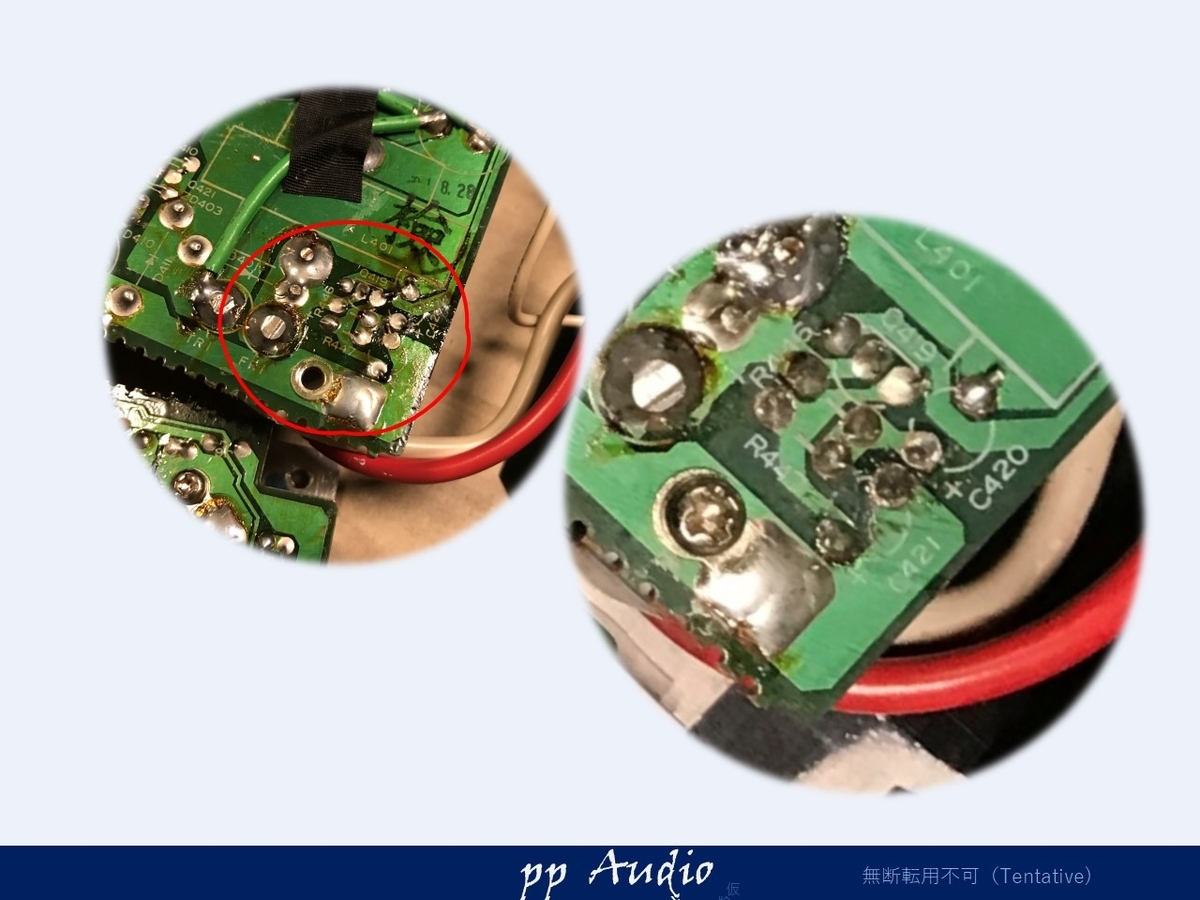

故障原因

故障原因は、小さなコンデンサの液漏れです。このコンデンサは、PA-300にはなく電源のリモート制御関係の様に見受けられます。

周囲の部品を取り外し、洗浄修理します。

f:id:MatsubaraHarry:20211008104411j:plain

に腐食が見られたので、交換し修理完了です。

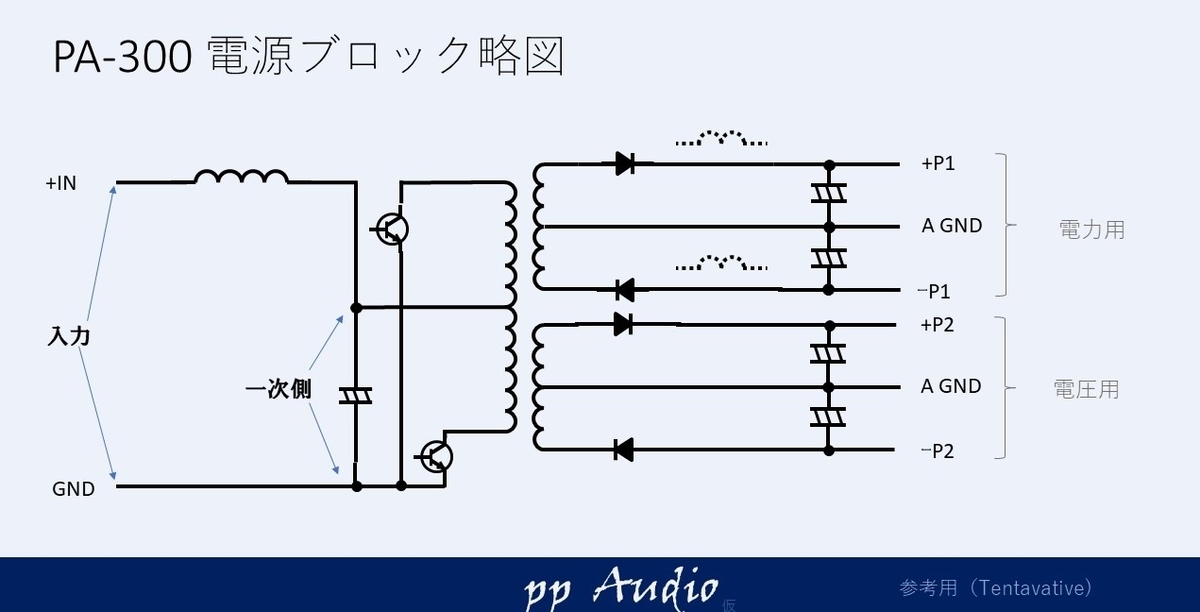

オリジナル状態確認

メンテナンスする前に状態を確認しておきます。他に故障箇所があるかもしれませんので。

f:id:MatsubaraHarry:20211008104858j:plain

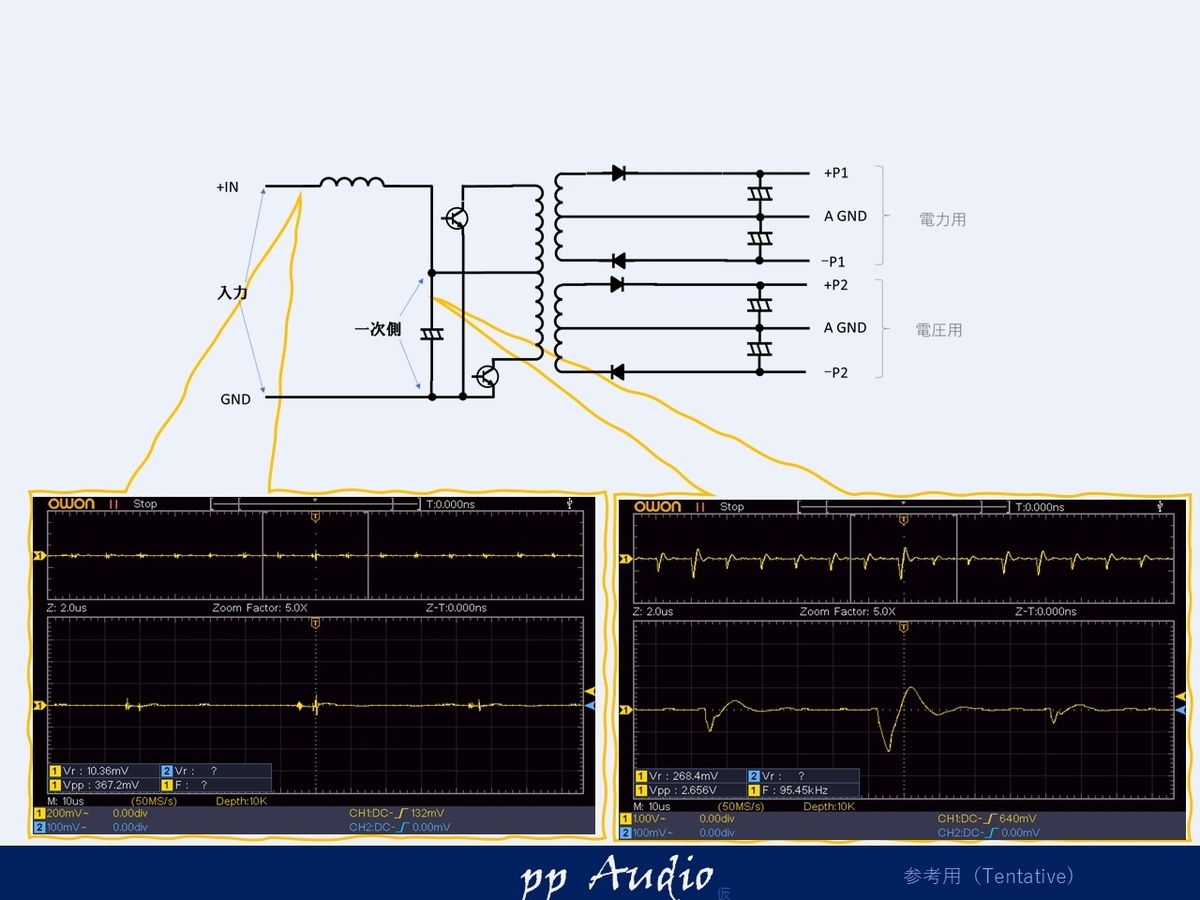

一次側

入力は、チョークコイルがありますので、スパイクは抑えられているはずです。

f:id:MatsubaraHarry:20211008104919j:plain

標準な状態です。

二次側(電力)

f:id:MatsubaraHarry:20211008105110j:plain

チョークコイルが入っていませんが、50mV程度に抑えられ、標準的なレベルです。

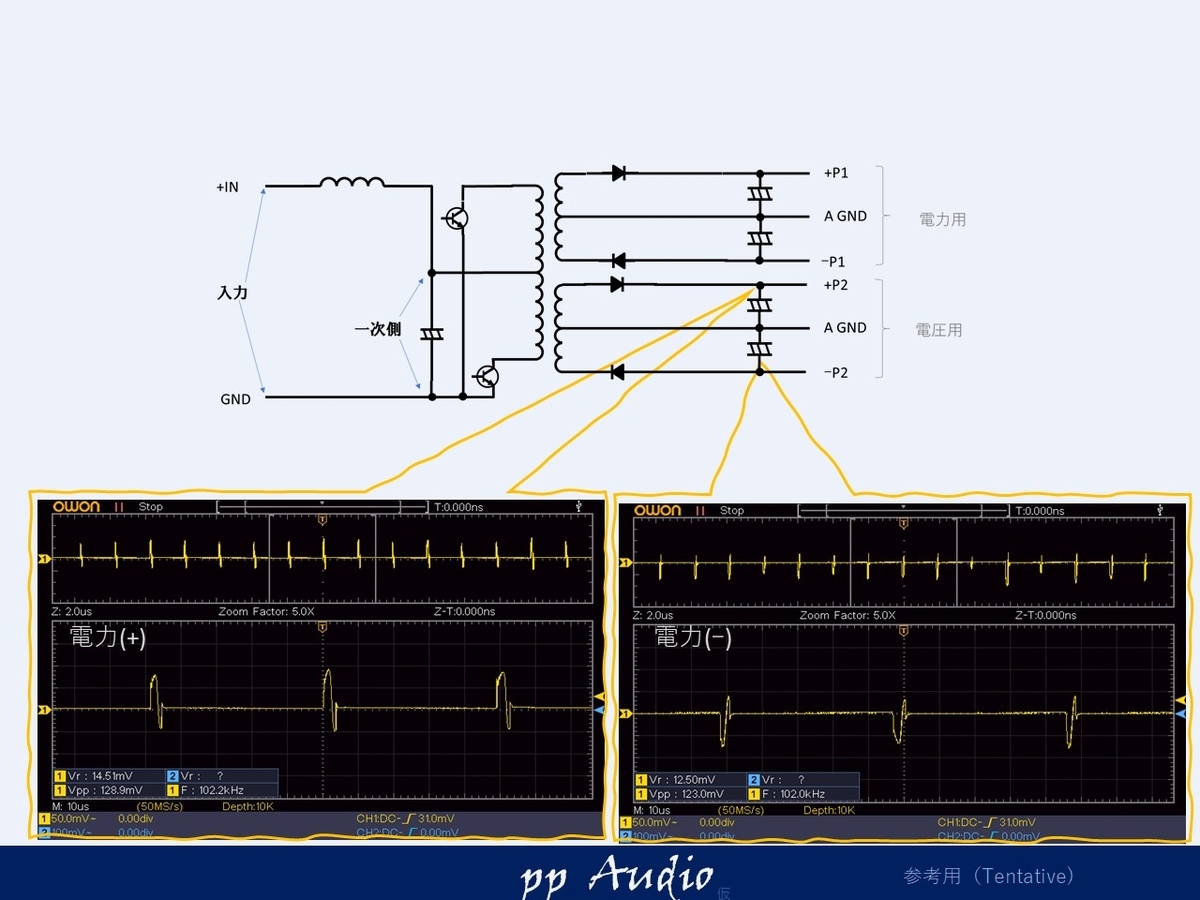

二次側(電圧)

標準ではスパイクが少し目立ちます。

f:id:MatsubaraHarry:20211008105223j:plain

150mV以下で、標準的です。

メンテナンス

標準的なメンテナンスですが、今回、一次側は、最低限のノイズ抑制を施してみました。

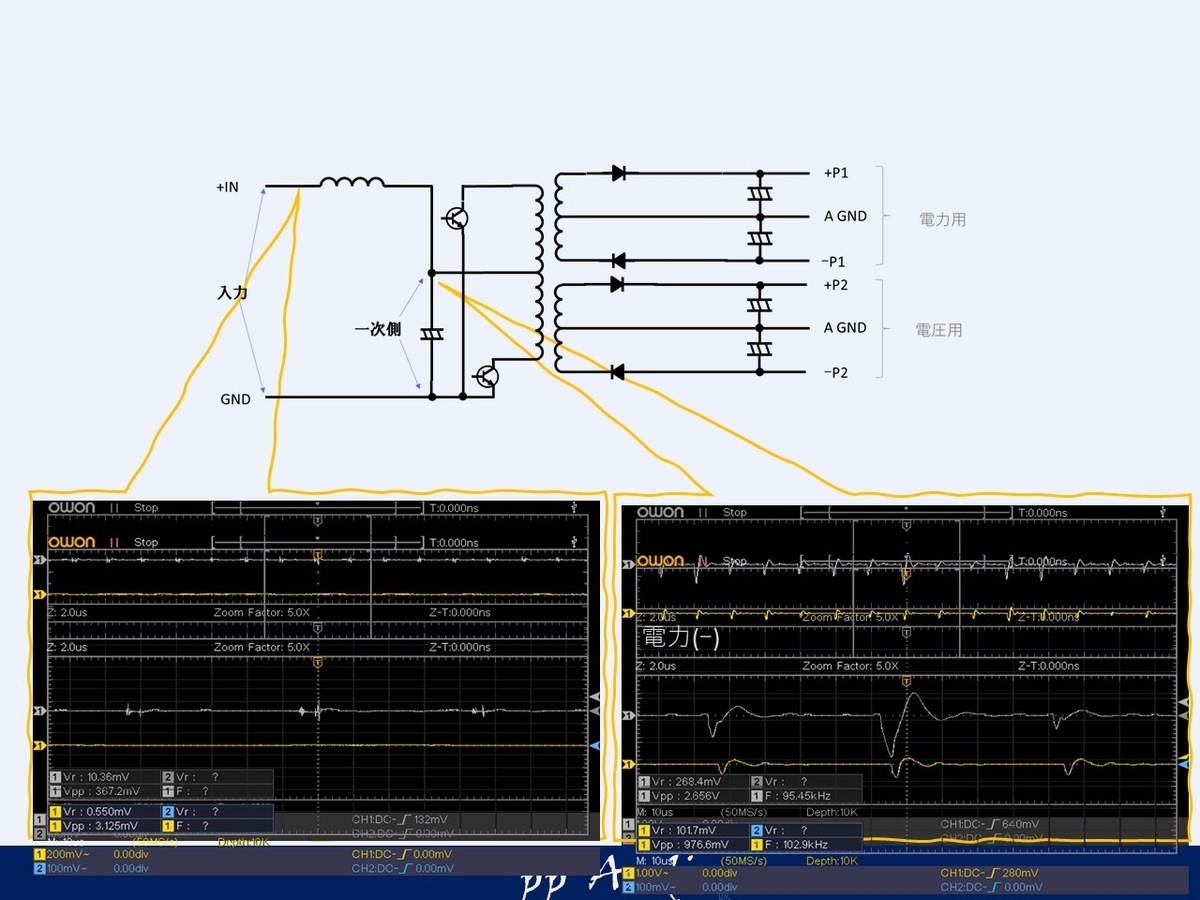

一次側

入力には、小さなチップパスコンを追加

電解コンデンサが標準で3つ装着されていますのですべて大きくしたくなりますが

 1000uFx3 -> 4700uFx1 + 1000uFx2

としています。

また、高分子コンデンサと、セラコンを付けて処理しました。



f:id:MatsubaraHarry:20211008105520j:plain

入力のノイズは、測定できないくらい小さく、一次側は1V以下におさえることができました。

一次側のリップルが周期的に変動していましたが、安定していることがわかります。

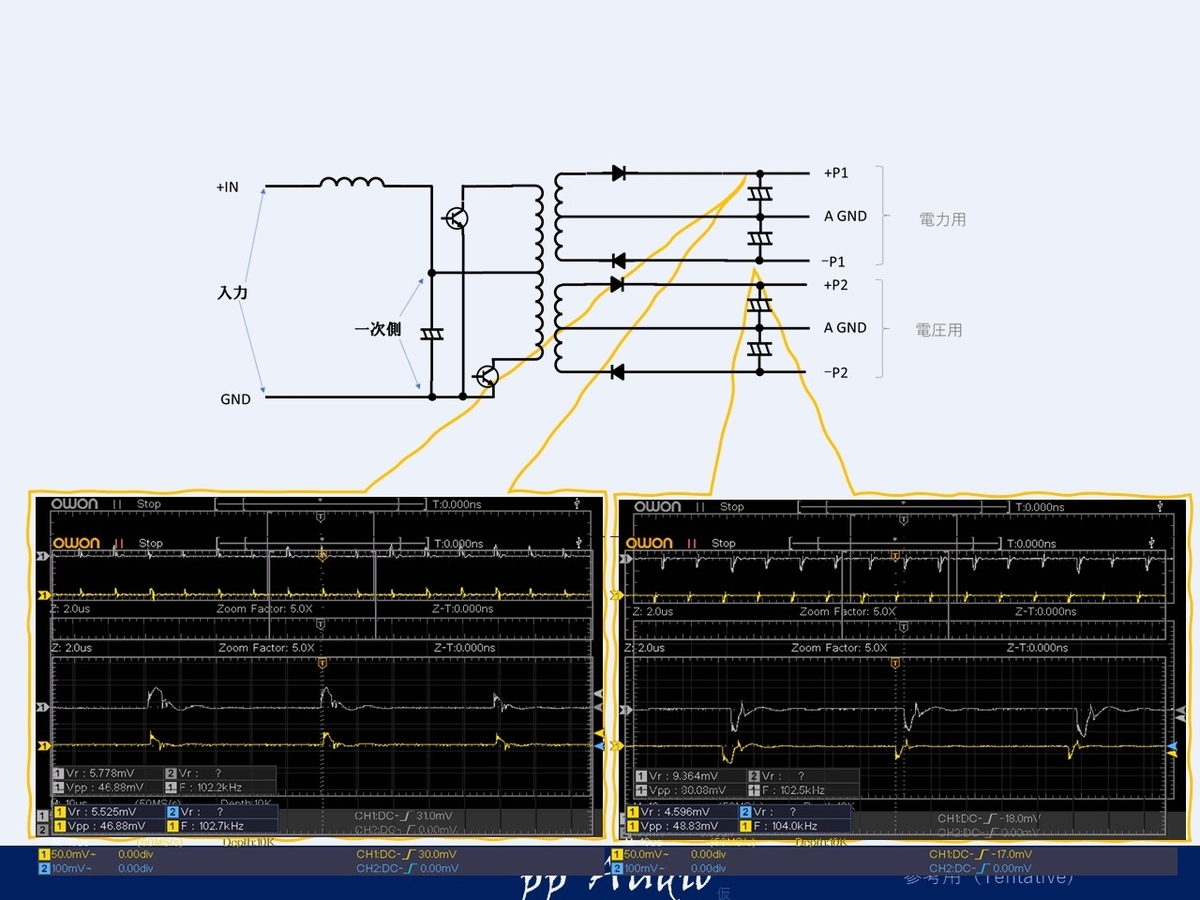

二次側(電力)

電力用は470uF x2x2装着されていますが

f:id:MatsubaraHarry:20211008110042j:plain

これも、2種類の電解コンデンサで対応しました。

半分程度の50mV以下に抑制できました。

二次側(電圧用)

電圧用は、コンデンサの容量をおさえつつ、抑制します。

f:id:MatsubaraHarry:20211008110410j:plain

電解コンデンサ交換での改善は、幾度となく測定、実験した結果です。

出力確認

液漏れがあったものの、修理はスムーズでした。

早速出力の状態を確認してみます。

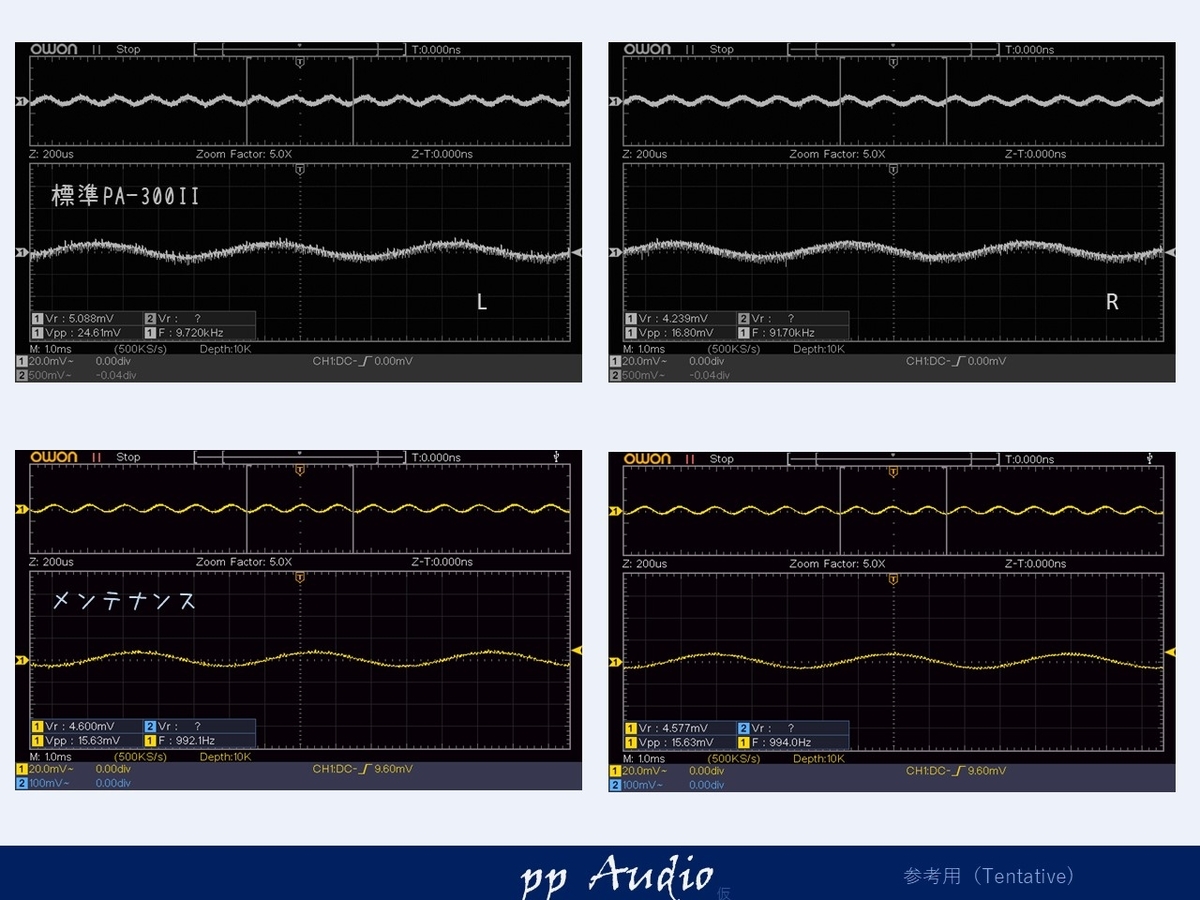

微小信号

標準的なPA-300IIと比較してみました。

f:id:MatsubaraHarry:20211008110840j:plain

かなり良好です。一次側の抑制が効果があったと思われます。

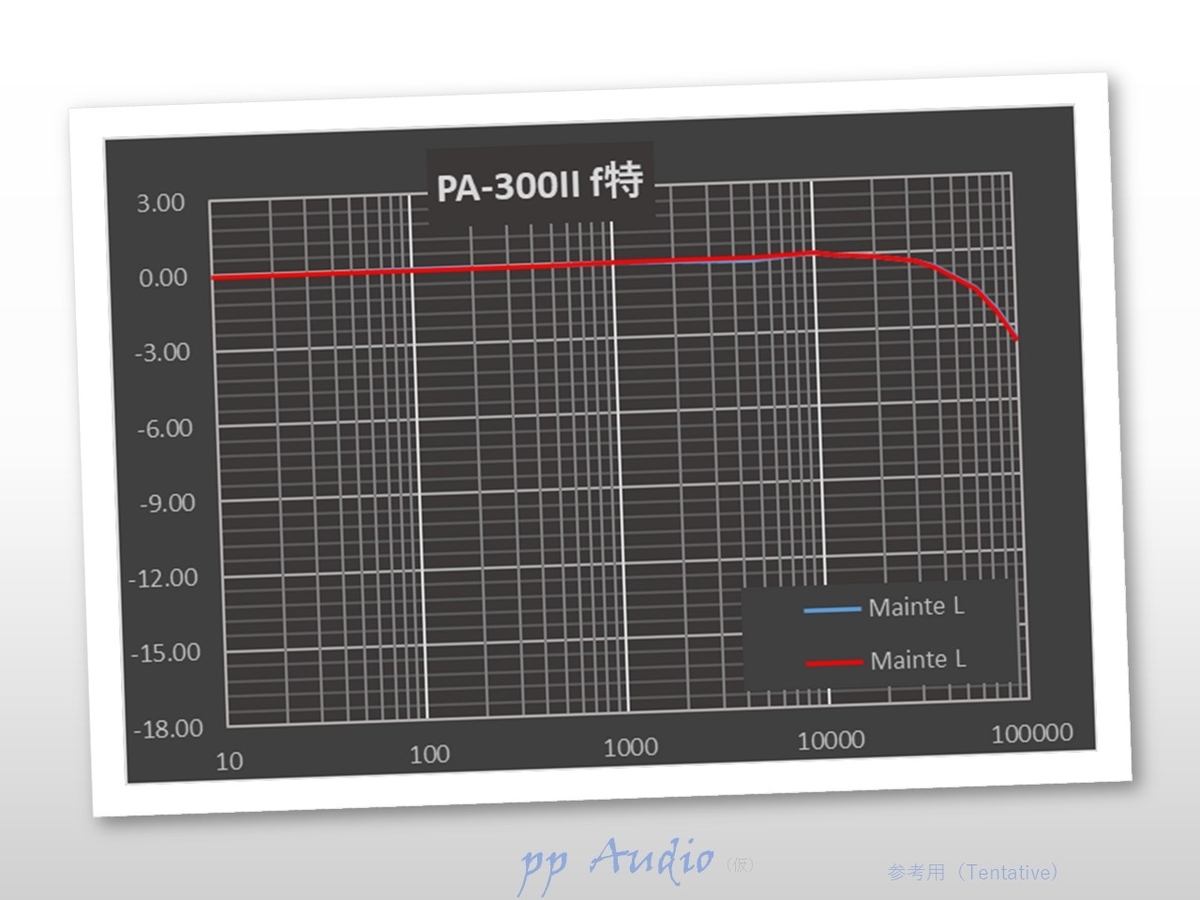

周波数特性

PA-300IIの周波数特性は、カップリングがないので、f:id:MatsubaraHarry:20211008111032j:plain



いつもうっとりしてしまいます。

高域もノイズを考慮し、程よく抑えています。

まとめ

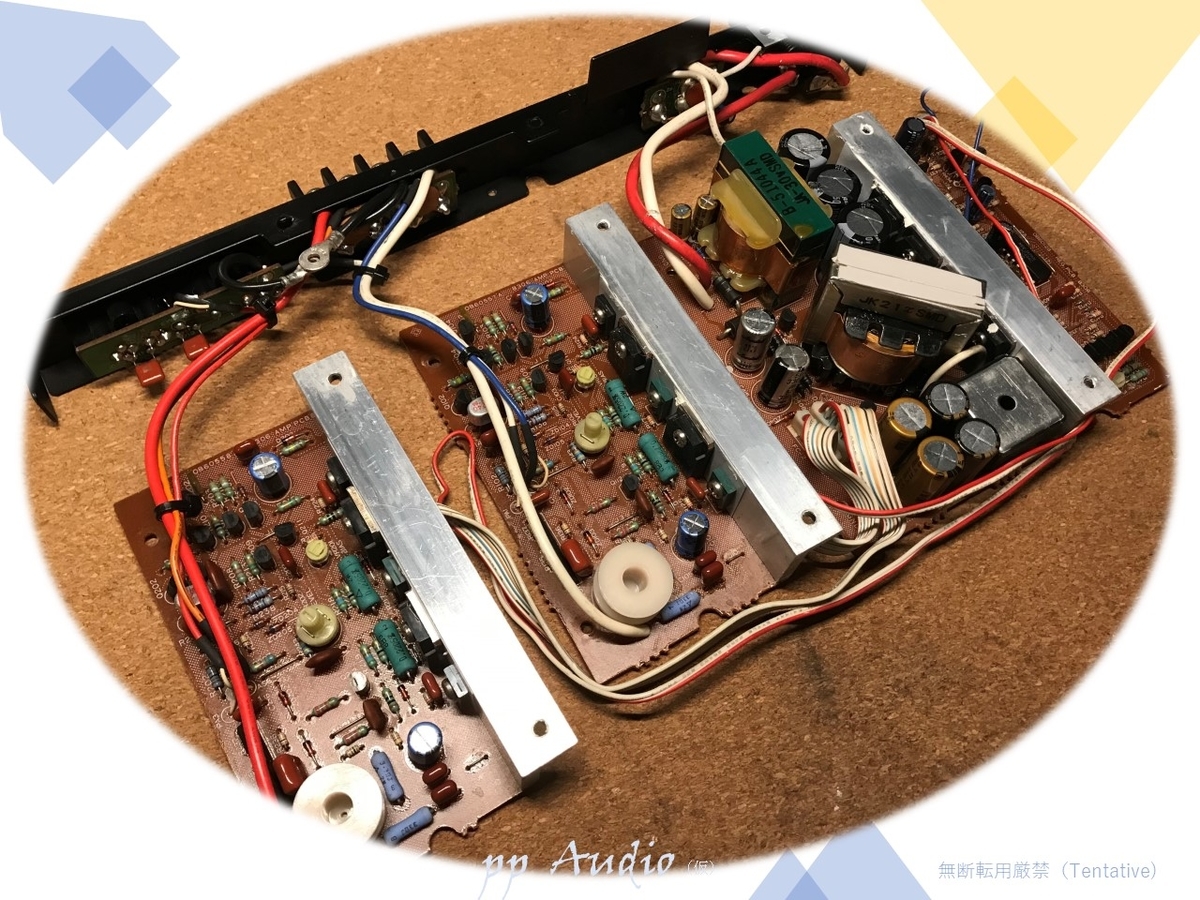

予備機として入手したPA-300IIは、残念なことに動作せず、当方へ流れ着きました。

f:id:MatsubaraHarry:20211008111748j:plain

オリジナルに近い状態でメンテナンスでき、末永くこれからも音楽ファンを楽しませてくれると思います。



***
