メンテナンスを初めて一ヶ月が経とうとしています。漸く、出口が見えてきました。
これまでのカスタム・メンテナンスをお届けします。
Before/After
これまでのカスタムのBefore/Afterを見てみましょう。
外観
外観は、メッキできれいな状態でした。
しっかり磨いてさらにきれいな状態に。
バック側
ネオンの電源ケーブルが出ている状態でしたが
スッキリ。
また、電源、スピーカの端子台も磨き上げています。
欠落していたインチねじも取り寄せ、しっかりと固定できるようになりました。
内部(ヒートシンク側)
長年使われていたでしょうか。内部には、厳しかったであろう環境がうかがえる状態でした。
FANは、ベアリングタイプへ、大型ヒートシンクなので、電圧を調整し適切な風量へ。
ネオンは、電源の不要なLEDタイプへ交換しました。
内部配線
外からはわかりわからないのですが、内部配線は、圧接が多用されており、経年変化で接触不良を伴っていました。
すべて圧着タイプへ、交換。
プリアンプとの音声信号接続用のフラットケーブルは、よく見ると左右がちがっています。
プリアンプの左右を間違えると、誤接続してしまうケーブルも、基板上のコネクタを逆転させ、ケーブルの1Pinをそろえました。
このケーブルを交換してから、時折みられたアンプの不安定動作が、嘘のように改善しました。
プリアンプノイズ対策
どうしても、プリアンプのノイズが取れず、原因をさぐっていたところ、
プリアンプ基板上のリボンケーブルがどうやら誘導ノイズを受けやすいことがわかってきました。
シールドケーブルがよいのですが、配線が雑然となりがちです。

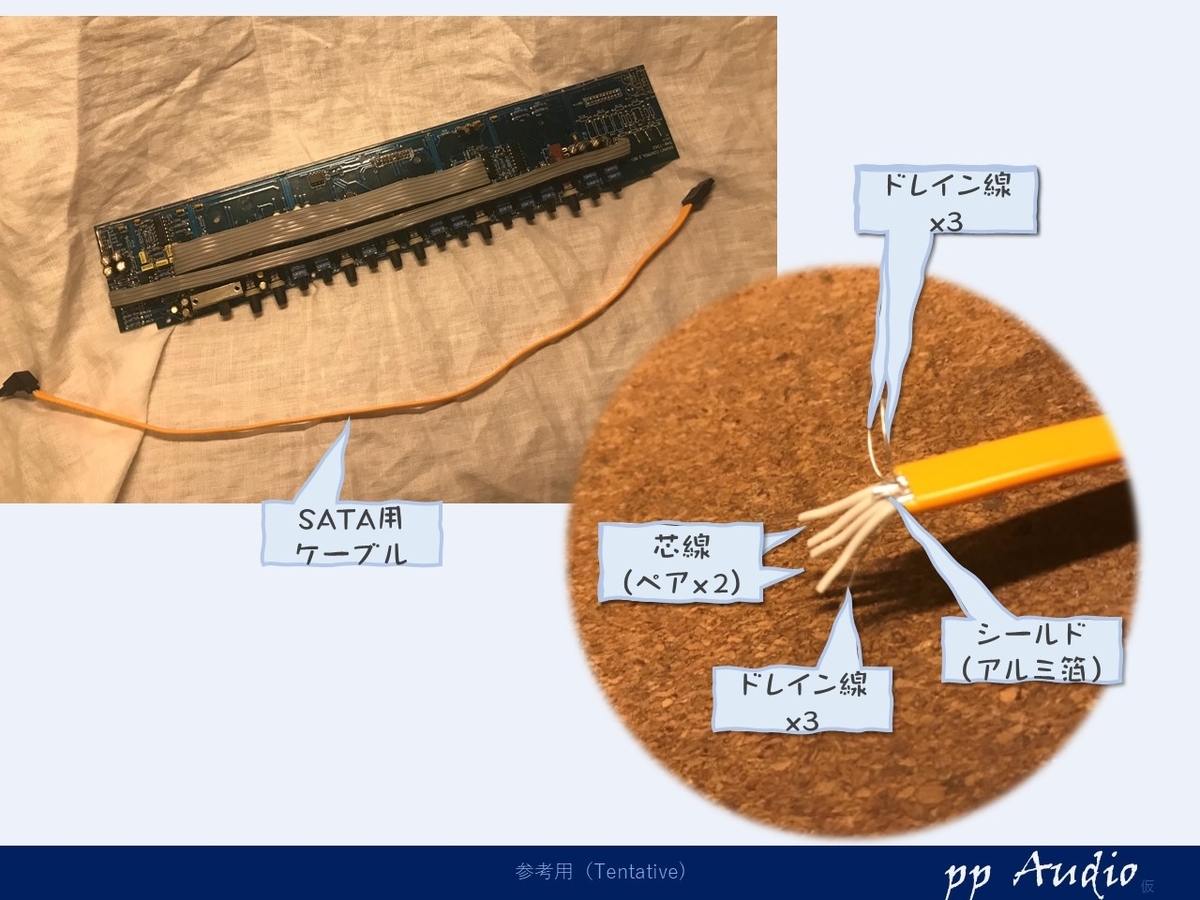

そこで、SATAケーブルを応用してみることに。
SATAケーブルは、ディファレンシャルのケーブルでペアが2本。それにシールド用のドレイン線が三本はいっています。フラットケーブルに近い配線が可能です。

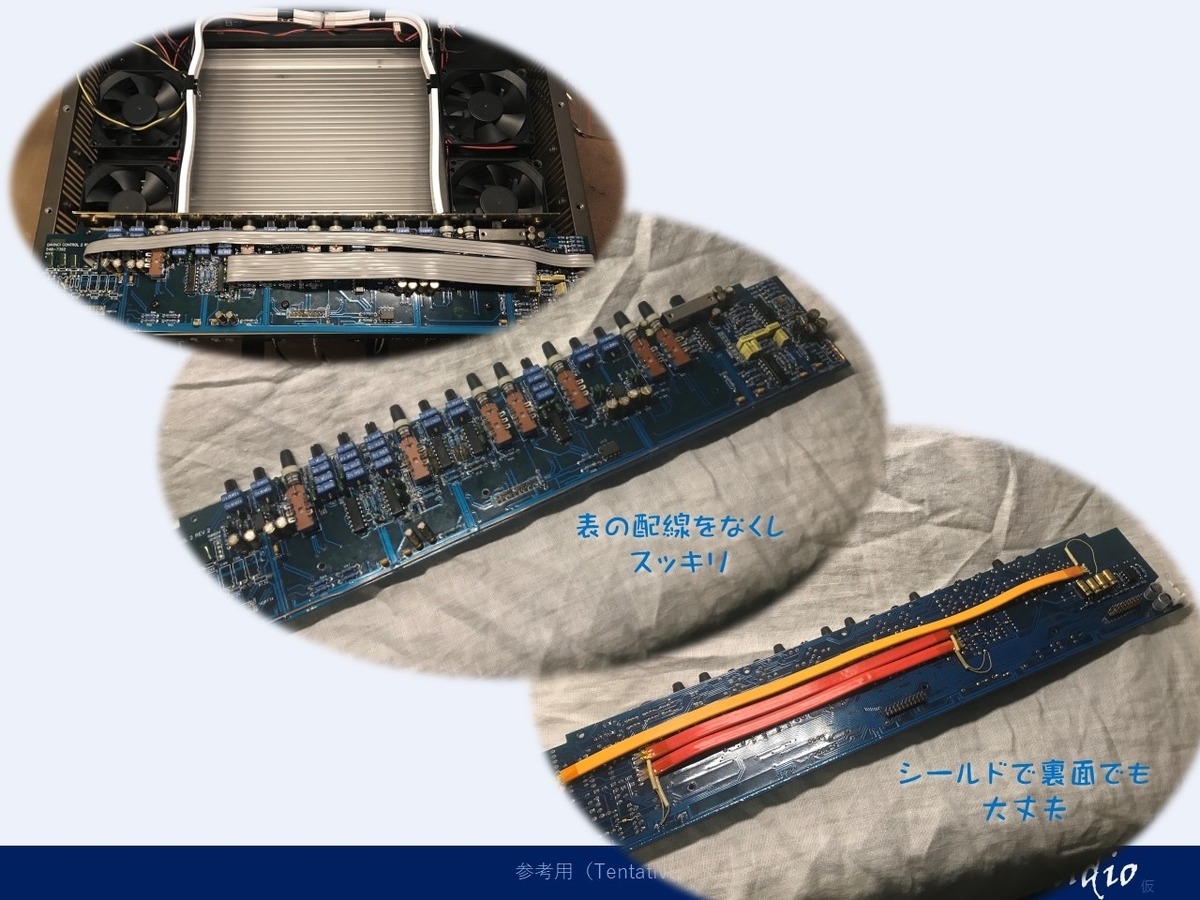

表側に配線され、本体へ取り付ける際に筐体に接触していましたが、裏面に配線し、スッキリです。
誘導ノイズも
改善がきちんと確認できました。
サブウーファ用アンプ
不安定な要因の一つであった、サブパワーアンプの出力トランジスタも、全て交換。
特性をあわせて、実装し、BIAS電流のばらつきも0.1mA以下であることを確認しています。
まとめ
不安定の要因の一つには、内部の配線の接触不良でした。
またサブウーファのトランジスタは、劣化がすすみバランスがずれていしまい発振気味に。特性を選別、交換して対応しました。
電源も、現代の超低ESRの電解コンデンサや、高分子を組み合わせ、また、セラコンによる高調波対策、SATAケーブルによるシールド配線を施しまとめ上げました。
周波数特性
最後に周波数特性を観測します。

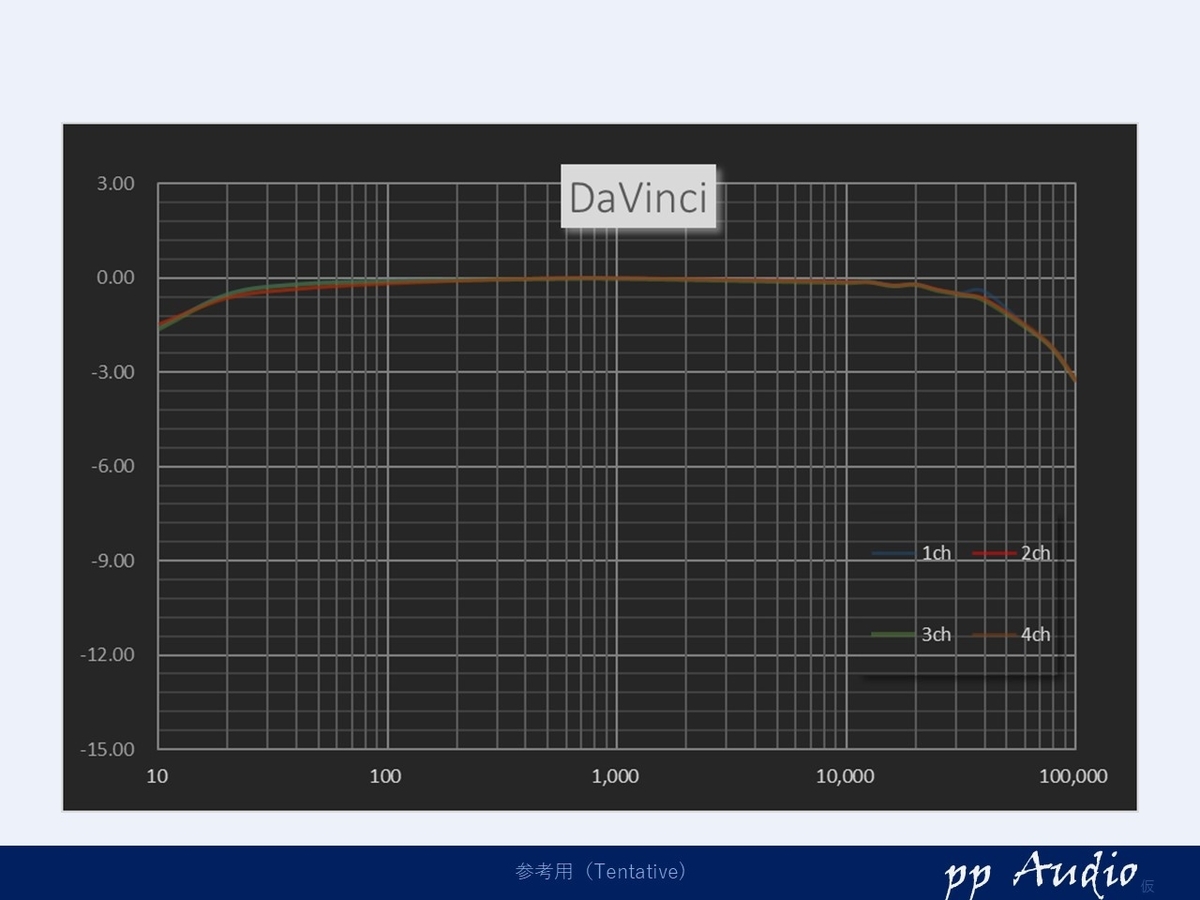

1~4chは、フラット特性です。
素直なかまぼこ型です。

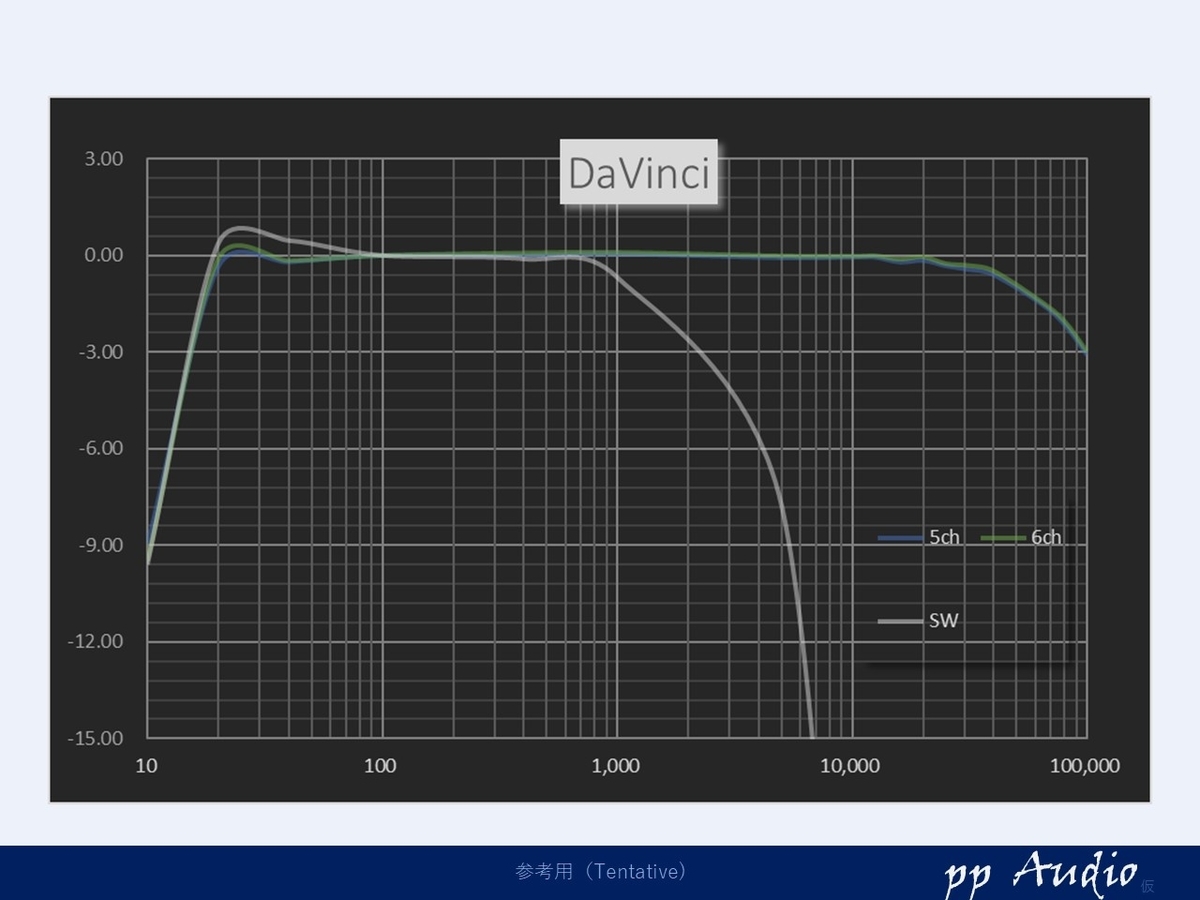

5,6chは、LowCutが、SWには、LowCutとLowPassが入っています。
直流で、スピーカを壊さないような配慮がされています。
カスタム・メンテナンスおさらい
- 電源用コンデンサ交換
超低ESRの電解コンデンサ+高分子コンデンサへ - 電源高調波対策
大型チップコンデンサを波形を観測しながら配置 - ネオンのLED化
ネオンを低消費電力のLEDとし、昇圧電源を削除 - ネオンフリック回路修繕
メーカ改造を、スッキリさせ、放熱対策も施しました。 - サブパワー用Tr交換
Vceの特性を測定し、マッチングをとり全交換。
(使っているとVceが少し低くなり発振しやすくなります。) - 圧接配線交換
全配線を信頼性の高い圧着の配線へ。またご配線がしないように1Pinを揃えました。 - プリアンプ高調波対策
いつものOpAmpの電源の強化。パスコン取り付けもきっちりと。 - 端子ネジ
紛失されていたインチねじを取り付け。
もちろん、サビ等もブラシでメンテナンス。 - FAN交換
ベアリングタイプのFANへ。また回転数を電圧を風切り音が無いように調整。 - プリアンプ再タップ
プリアンプ基板の取り付けネジがサビており、ネジが回らない状態。
取り外し、再タップを施し、防錆の為、薄くグリスを塗布。 - 洗浄
ボディから、ヒートシンク、全て洗浄し、スッキリ。
基板も柔らかいブラシでダメージが無いように洗浄。 - イルミネーションSW
なぜか、FANへの配線で短絡していましたが、オリジナルのイルミネーションSWへ。
イルミネーションも淡く光るように。音声入力でも勿論反応するように。
****
やはり、マンモスアンプは、電源回路も複数あり、GNDの接続や、プリアンプとのGNDや信号の接続等で解析は簡単ではありませんでした。
単線への圧接の内部配線は接触不良を引き起こし、不安定動作を引き起こし解析をさらに困難な状態に。一つずつ改善して、しっかりとオリジナルの状態の音を復活することができました。
オーナの元で、また末永くサウンドストリームの音を奏でてくれることと思います。
