ナカミチ PA-304メンテナンス記録(完了)

ナカミチPA-304をメンテナンスする機会に恵まれました。

ツイータよりノイズが出る状態ですが、音は出る状態の模様です。

f:id:MatsubaraHarry:20191113223930j:plain

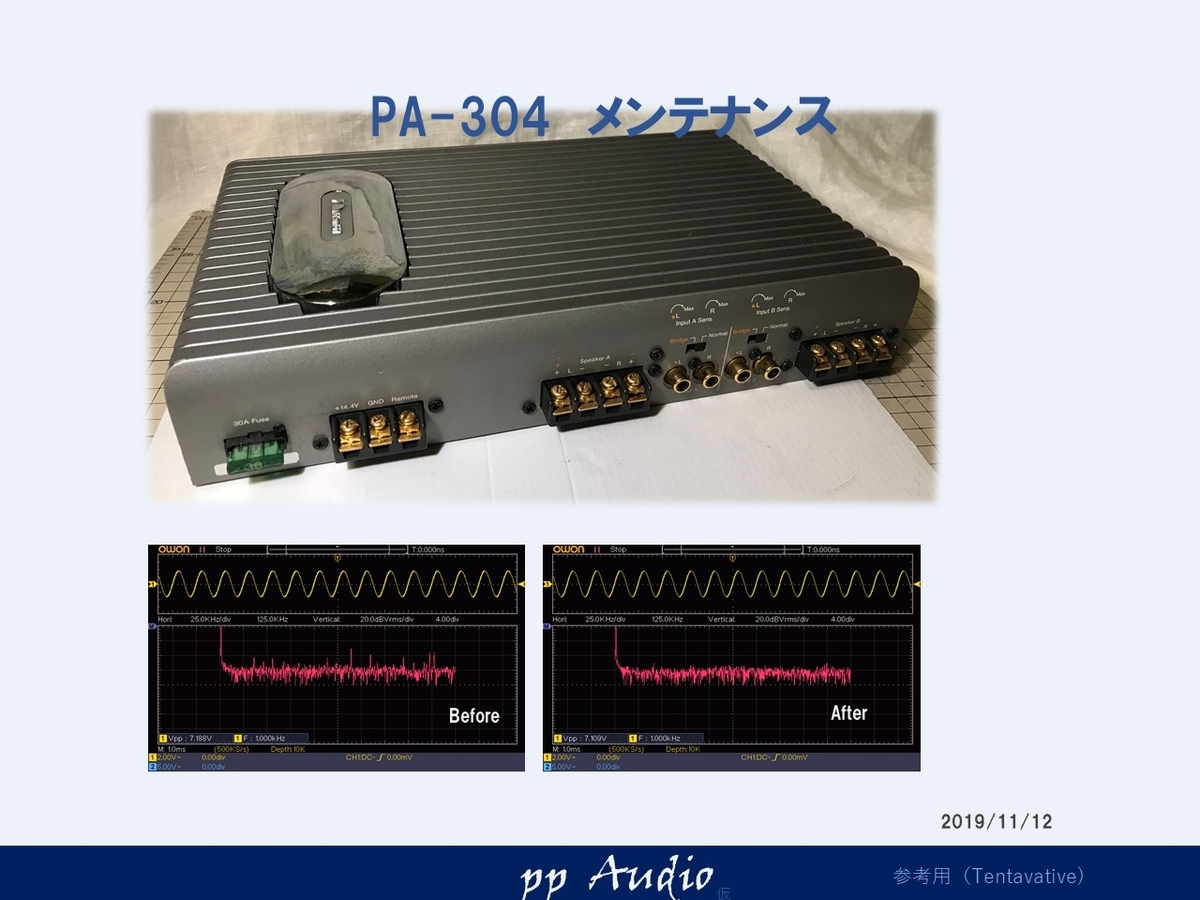

 受入状態

出力波形

出力を測定できるツールを作ったので、早速つかってみました。

f:id:MatsubaraHarry:20191112152318j:plain

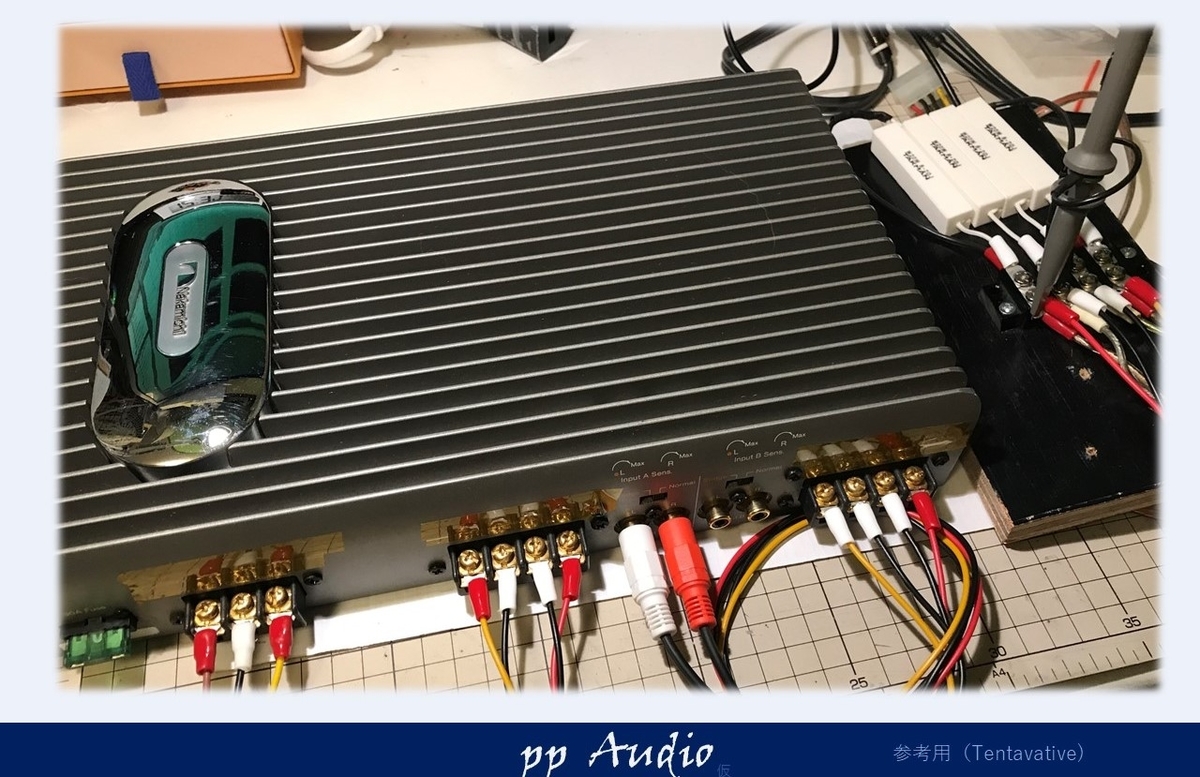

出力をSATAの電源コネクタを流用して、ワンタッチでダミー負荷抵抗につなげます。



f:id:MatsubaraHarry:20191112152420j:plain

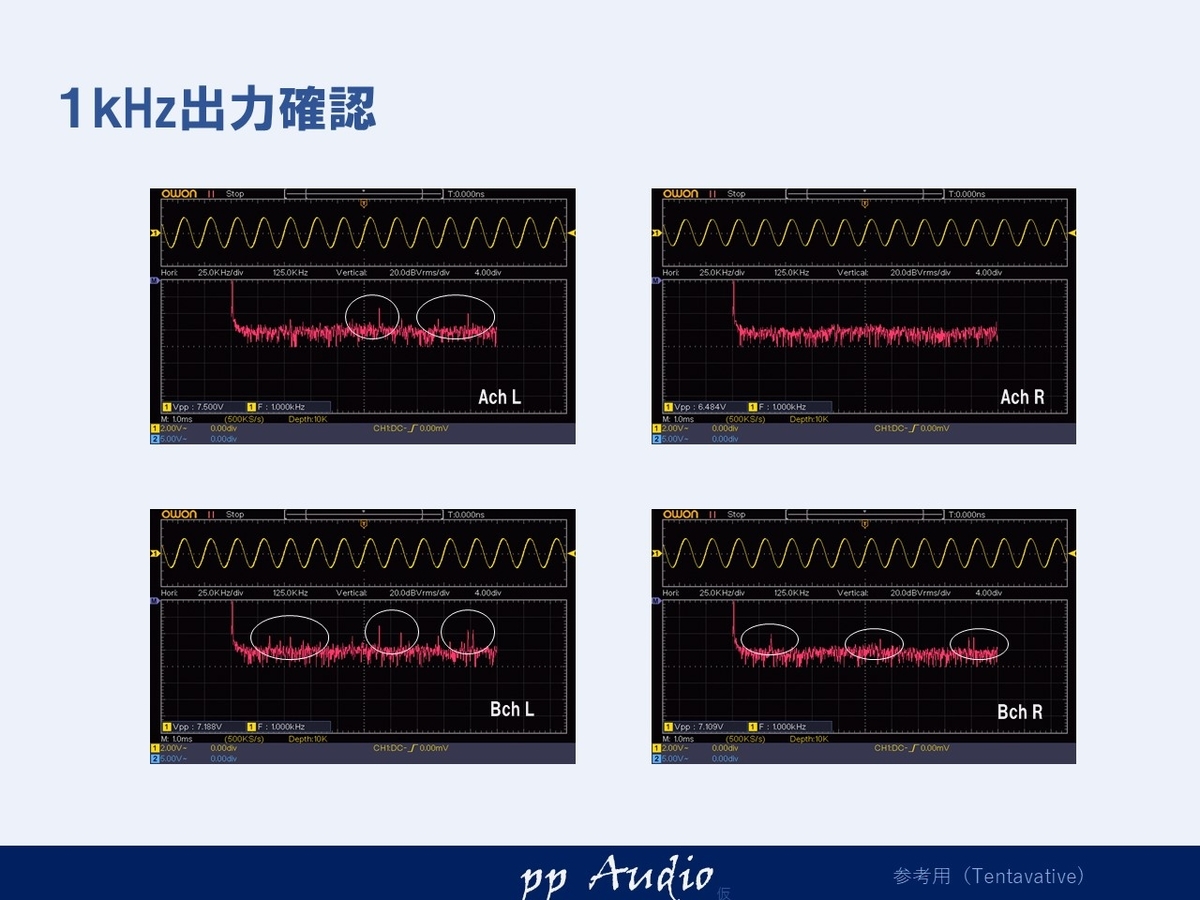

Achの右側は、正常そうですが、たのチャネルには高調波、電源ノイズと思われるのがたくさん載っています。

アンプ回路は正常そうなので、一安心。電源をきっちり直せば大丈夫そうです。

基板状態

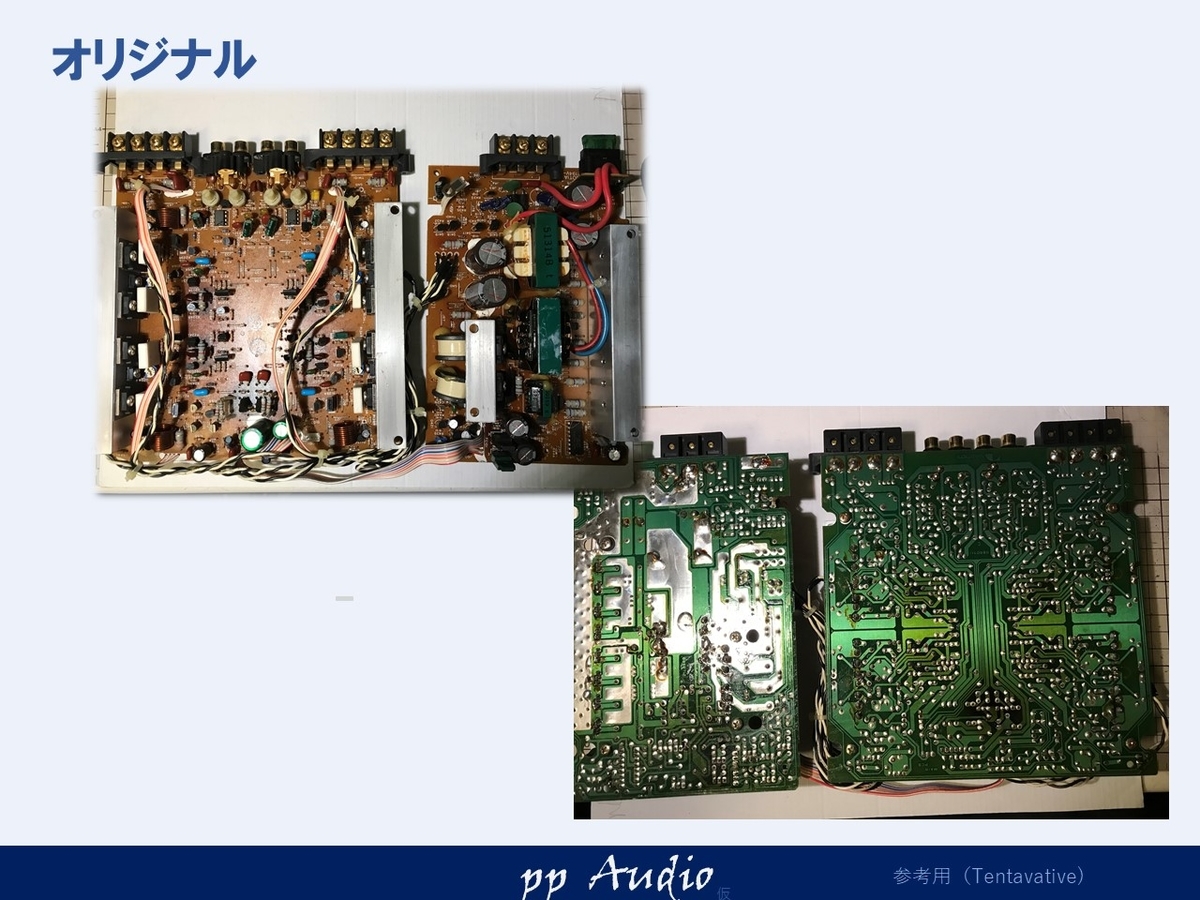

 早速分解して、確認してみました。

f:id:MatsubaraHarry:20191112151913j:plain

液漏れは、電圧用電源のコンデンサから少し。

その他は、コンデンサの膨らみ等はなく、メンテナンス受入ギリギリというところでしょうか。

基板は、少し焼けがみられますが、丁寧に対応します。

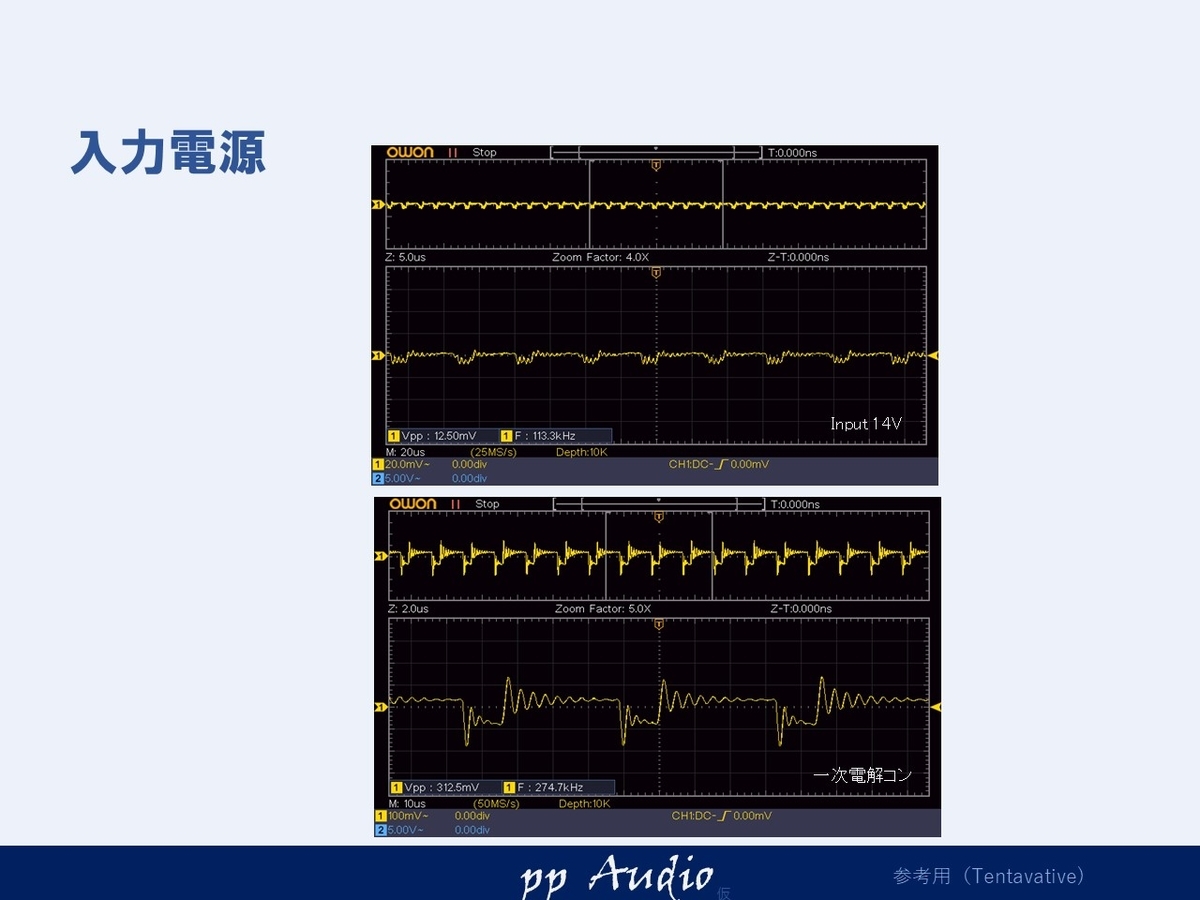

電源波形

f:id:MatsubaraHarry:20191112152554j:plain

標準の状態くらいでしょうか。入力電源も振れがみられます。

でも、機能的に問題ではないです。

想定内で、綺麗に治せるでしょう。

電源出力

f:id:MatsubaraHarry:20191112152744j:plain

電源出力は、電力用は、20mVで標準レベル。電圧用は、100mVあり、スパイクも強め。なんとか、おとなしくさせたいところです。

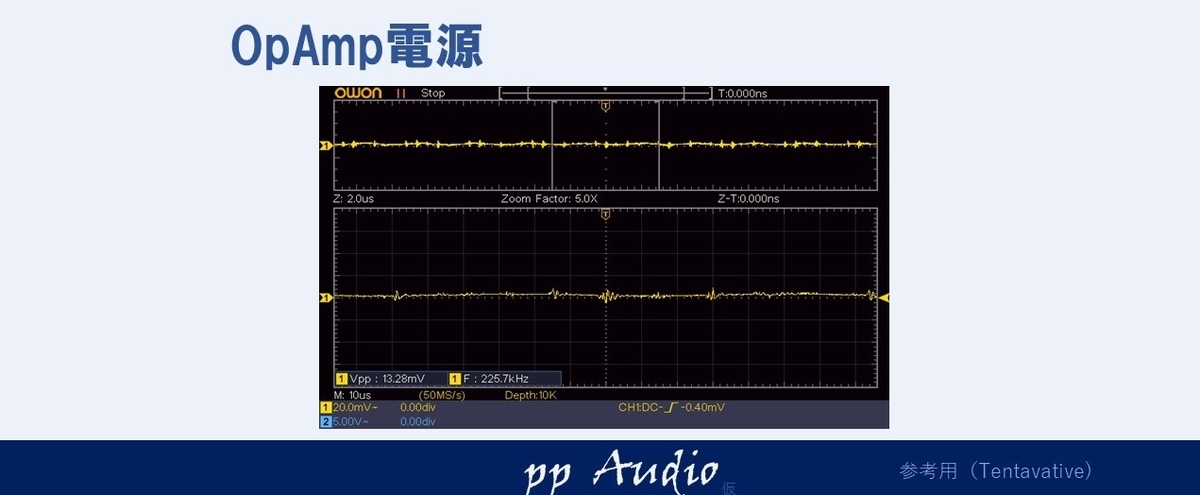

OpAmp

OpAmpの電源の確認。多少スパイクはありますが、良い状態です。

f:id:MatsubaraHarry:20191112153005j:plain



メンテナンス後

メンテナンスも進化しています。同じチップセラコンですが、良いものを見つけてその効果でノイズも更に低減できました。

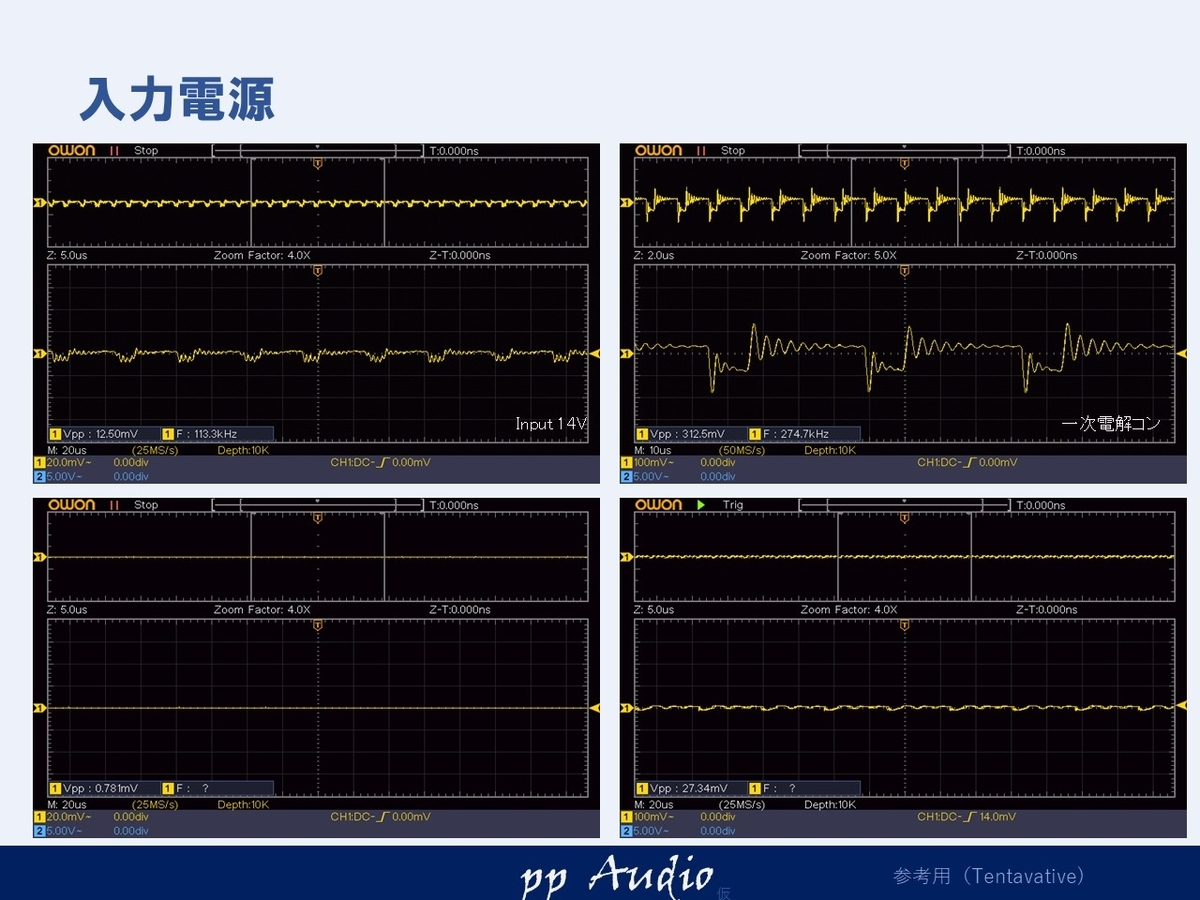

電源波形(一次側)

上が標準状態。下がカスタム後です。



f:id:MatsubaraHarry:20191113224327j:plain

入力側のノイズは、観測できなくなるくらい低減できました。

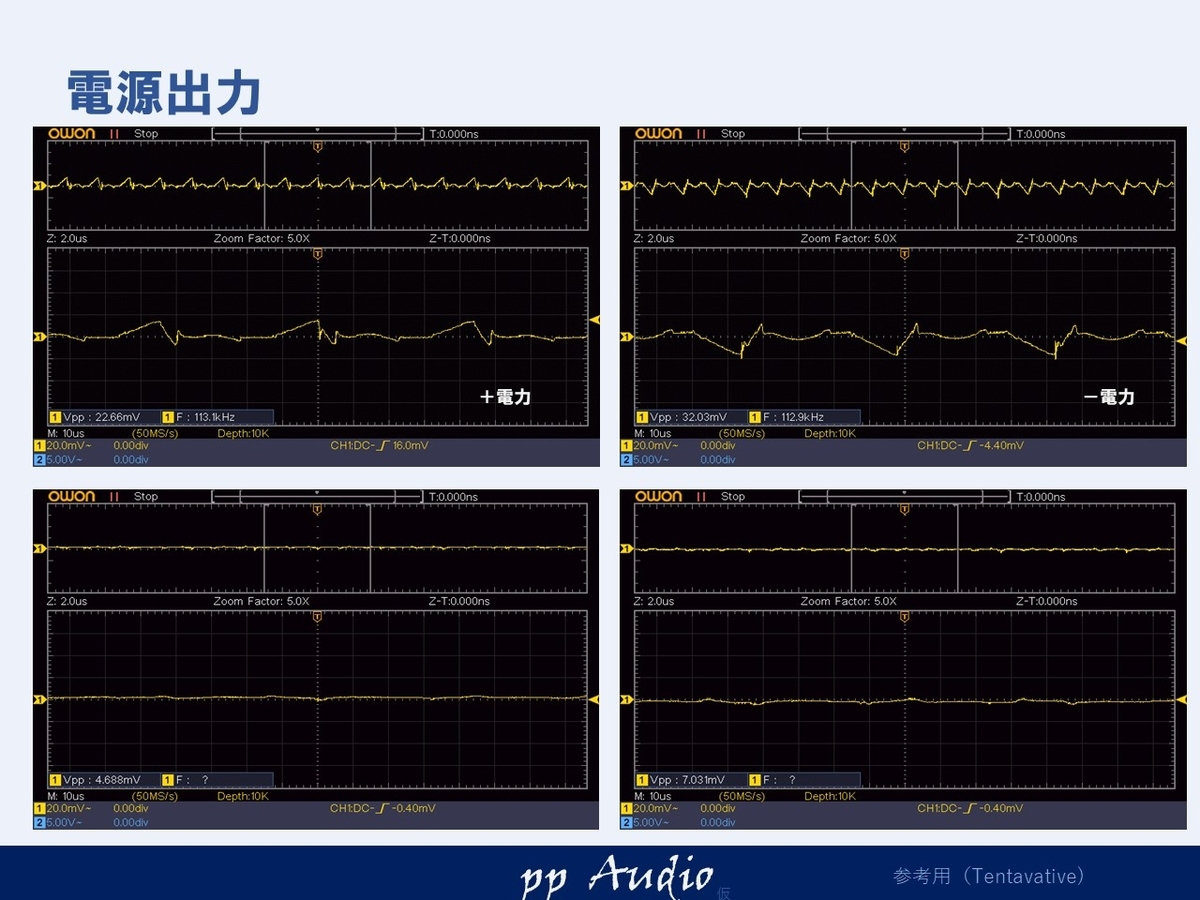

電源出力(電力)

一番重要である電力用の電源は、どうでしょうか。



f:id:MatsubaraHarry:20191113224447j:plain

これもわずかに揺れがある程度に収めることができました。

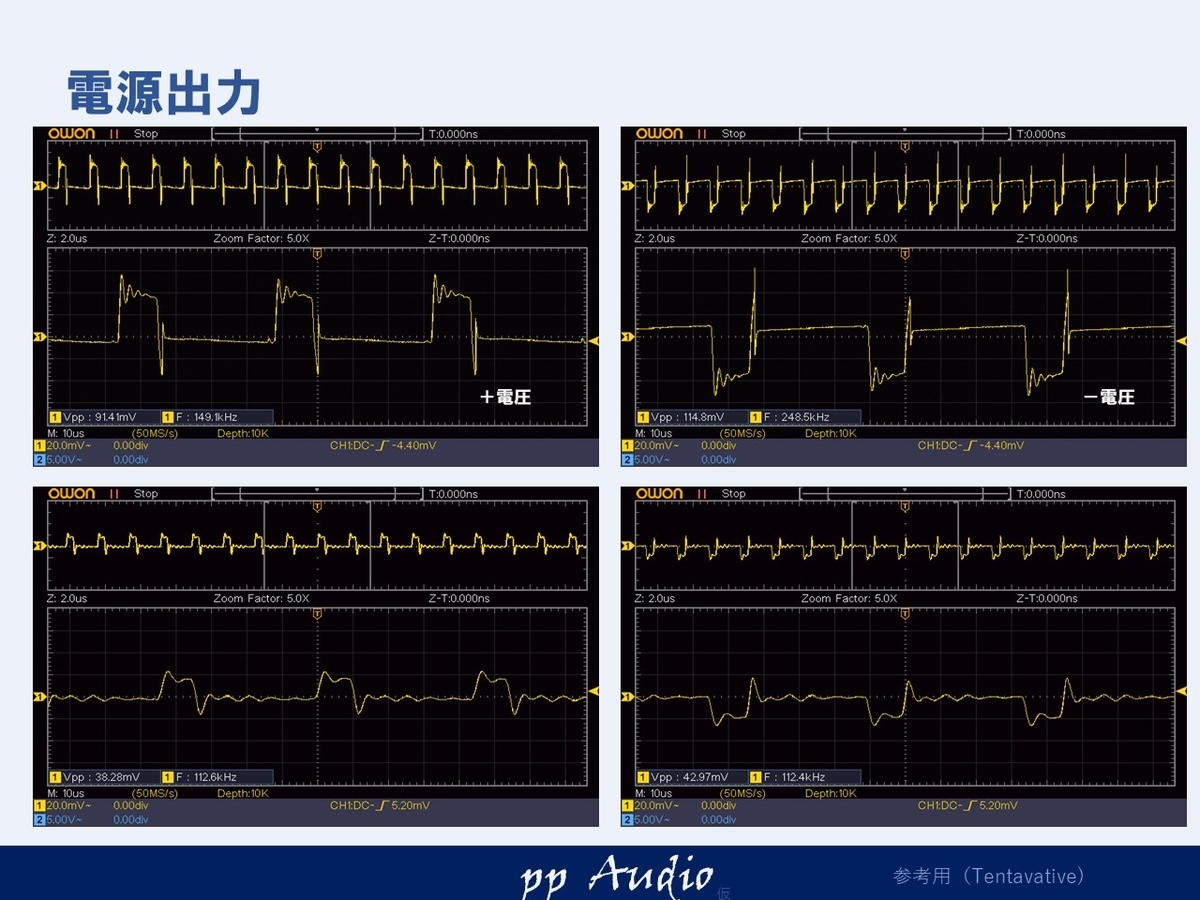

電源出力(電圧)

電圧用は、後段に電圧安定のTrが入っていますが、高調波は突き抜けてしまいますので、なくしたいところですが

f:id:MatsubaraHarry:20191113224600j:plain

半分以下で、高調波も少なくなっているのがわかります。

出力波形

出力波形に、どんな影響があるのか楽しみでした。

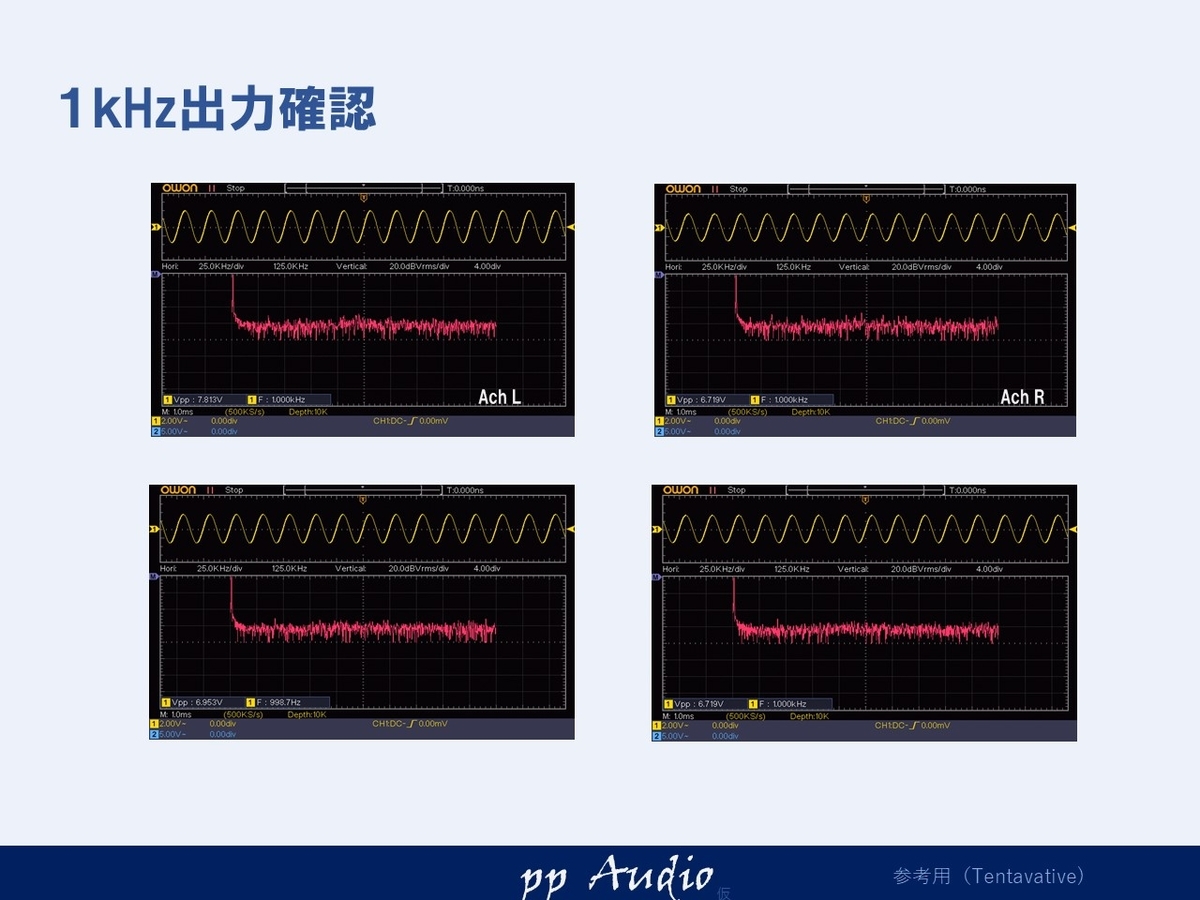

Achは、あまり高調波が見られませんでしたが

f:id:MatsubaraHarry:20191113224759j:plain

よく見ると全体にレベルが下がって、高調波も少なくなっています。

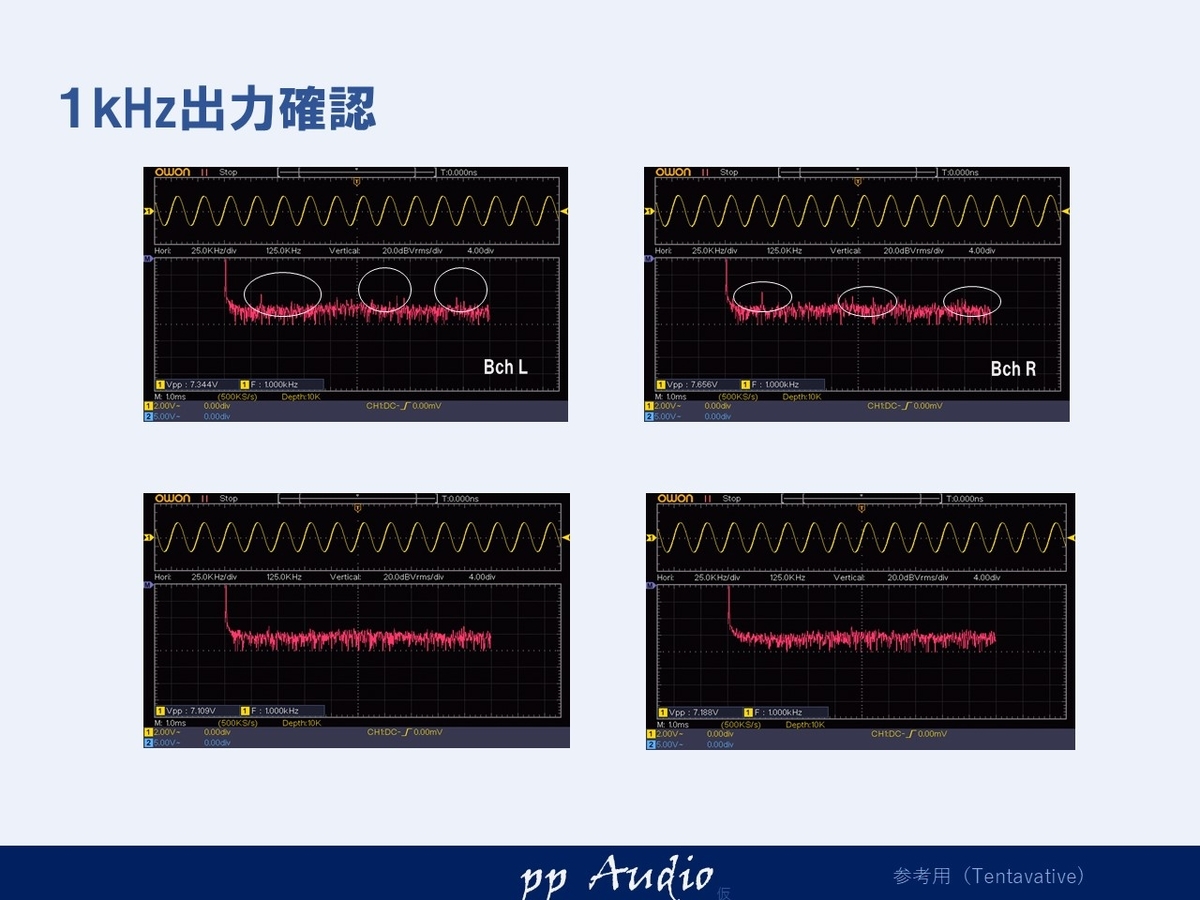

Bchはどうでしょうか。



f:id:MatsubaraHarry:20191113224854j:plain

ほとんど高調波がなくすことができました。

これは、電源基板の改善の他、アンプ基板の方に工夫して、100uFの電解コンデンサを新たに追加したのが効いているようです。

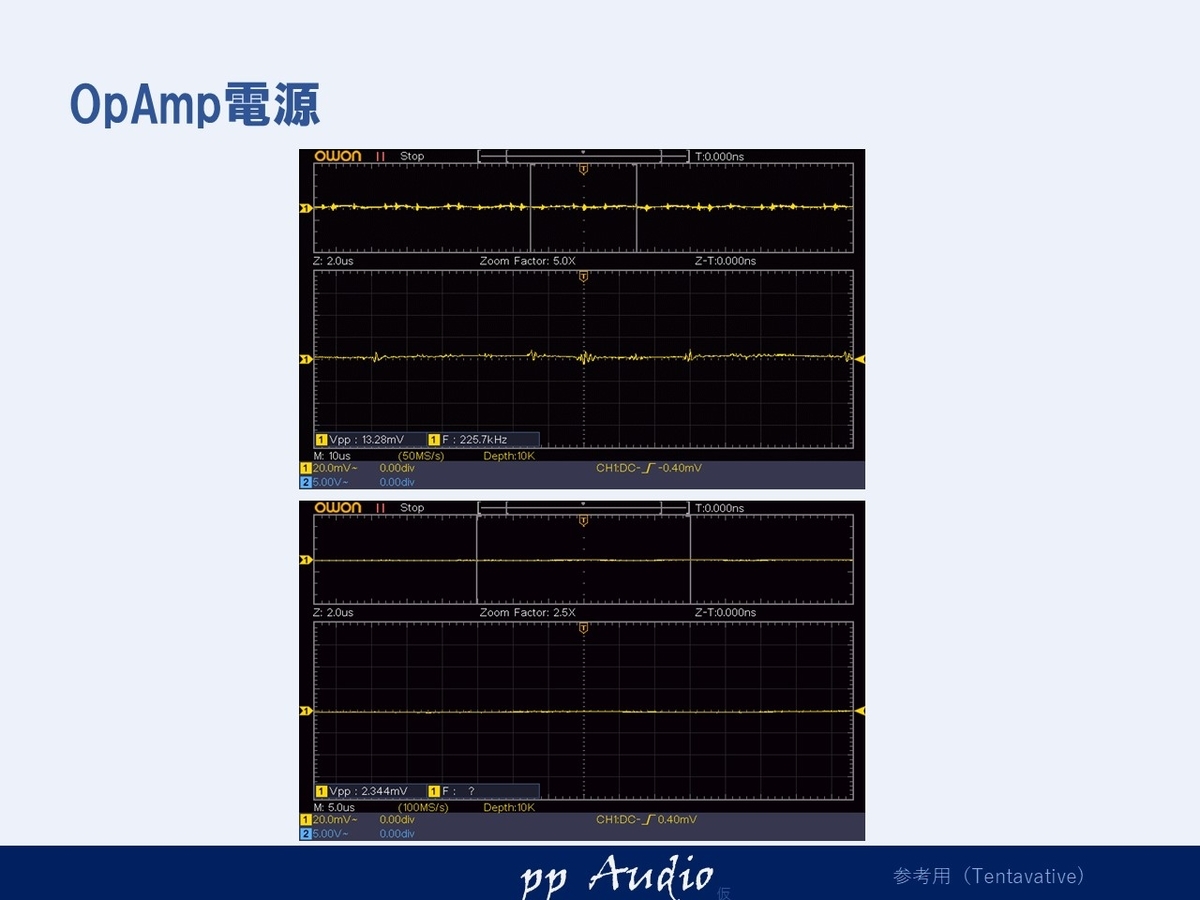

OpAmp

OpAmpの電源は、PA-304は、少し熱のマージンが足りなく焼け気味でしたので、低電圧用のTrをワンサイズ大きく、電圧ドロップ用の抵抗もサイズを大きくしています。

f:id:MatsubaraHarry:20191113225235j:plain

波形で一番高価あるのは、OpAmp直下にパスコンを追加したことです。

電源パターンは、OpAmpのところで、切れてしまっています。伝送経路の終端をおこなうのと同じで、そこにパスコンを入れると、終端し、反射が起こらなくなり、安定します。

まとめ

何度も電源を中心にメンテナンスを行って、もうこれ以上は、あまり効果がないかと思いましたが、まだまだ、素子の選び方次第では、改善できることがわかりました。

すっかり音は、見違えるようになり、奥行きがでてきました。

これから、OpAmpや、DCカプリングの仕上げをして、エージング後、お客様の元へ旅立ってゆきます。



標準の波形をみると、こんな電源のアンプを使っているのか?と、疑問に思われる方も多いのではないでしょうか。一度お手持ちのアンプの電源を覗いてみては、いかがでしょうか。
