SoundStreamのPicasso。Class Aのアンプ。様々な改造が施されていましたが、オリジナルへ戻すことができ、電源もオリジナルベースに整備しました。
いよいよ、高調波対策を施し、仕上げてみたいと思います。
おさらい
電源には、少し大きめなオーディオ用コンデンサを工夫して装着していました
ですが、小型で同等の容量の電源用コンデンサ 低ESRを入手。
容量もアップ、ESRも小さく、オリジナルの設計思想を継承してしっかりメンテナンス。

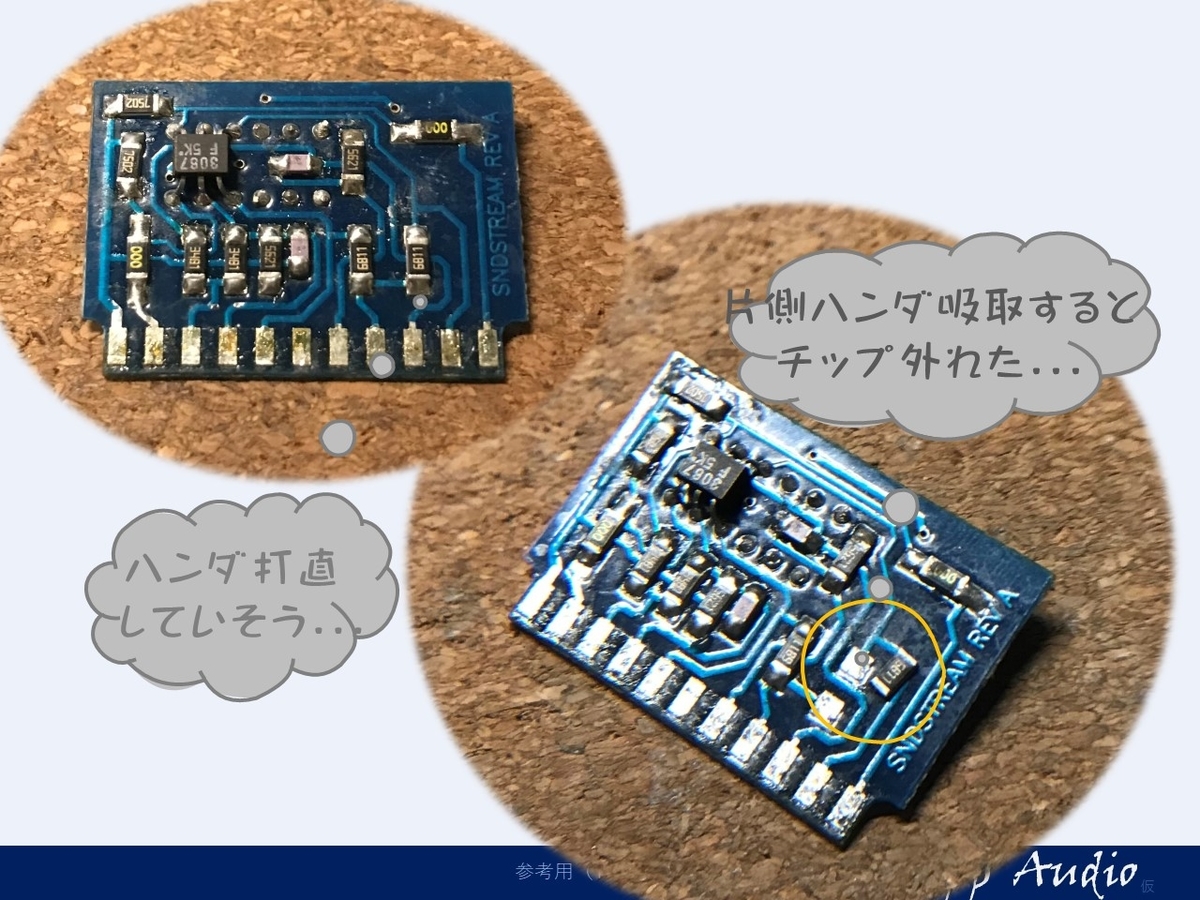

また、チップコンデンサの剥離も交換し、
安心して使えるように。
RCAのコネクタのGNDも
しっかり固定。
ピアニシモ・カスタマイズ
ピアニシモ・カスタマイズは
- 一次側
高分子コンデンサ＋チップセラコン - 二次側
チップセラコン＋電源ライン終端コンデンサ追加 - カップリング
カップリングでの評価良好の小型の東信のコンデンサへ交換。
音質向上かつ、スッキリと実装ができ、振動耐力もアップ - OpAmp
ソケット化及びパスコン追加
これまでの経験を活かしClass Aのアンプの能力を最大限に引き出します。

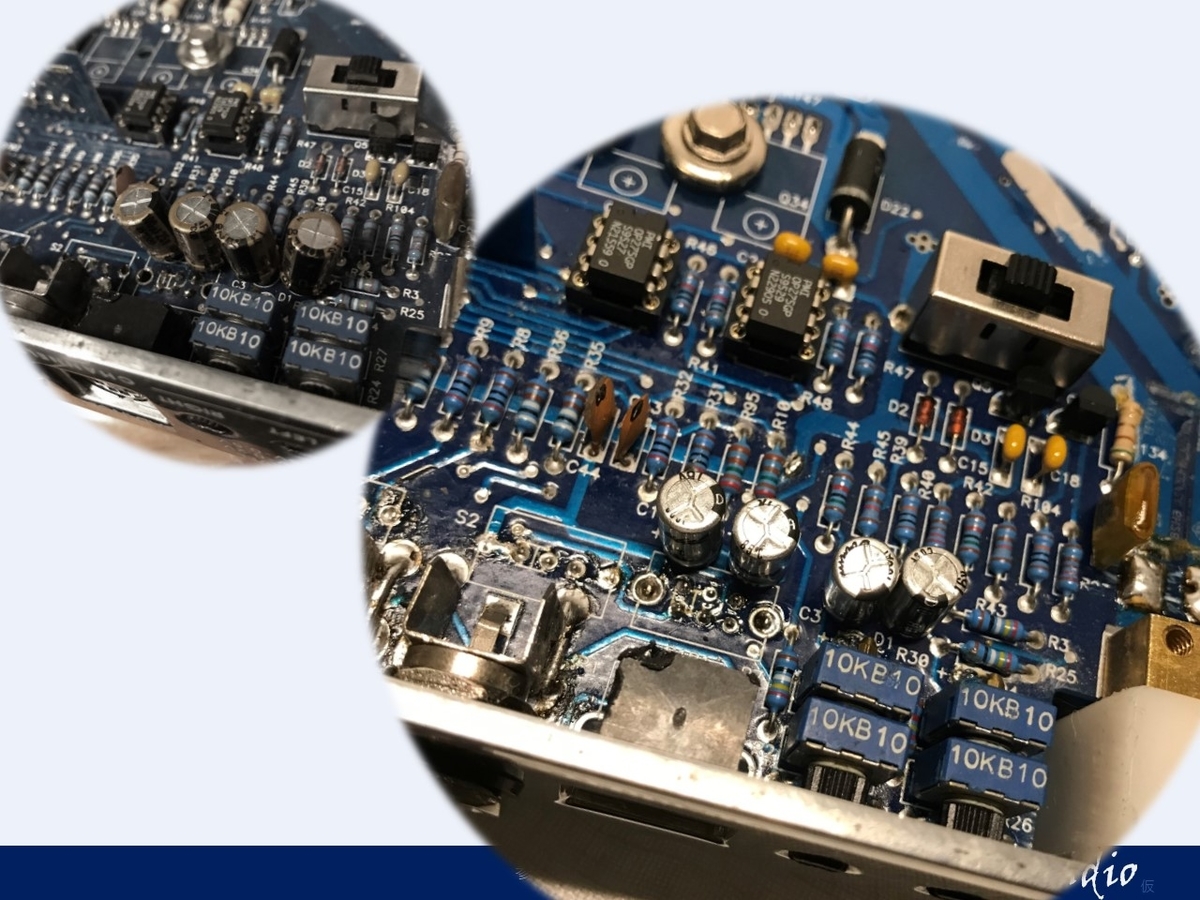

カップリングの交換は
スッキリ装着。

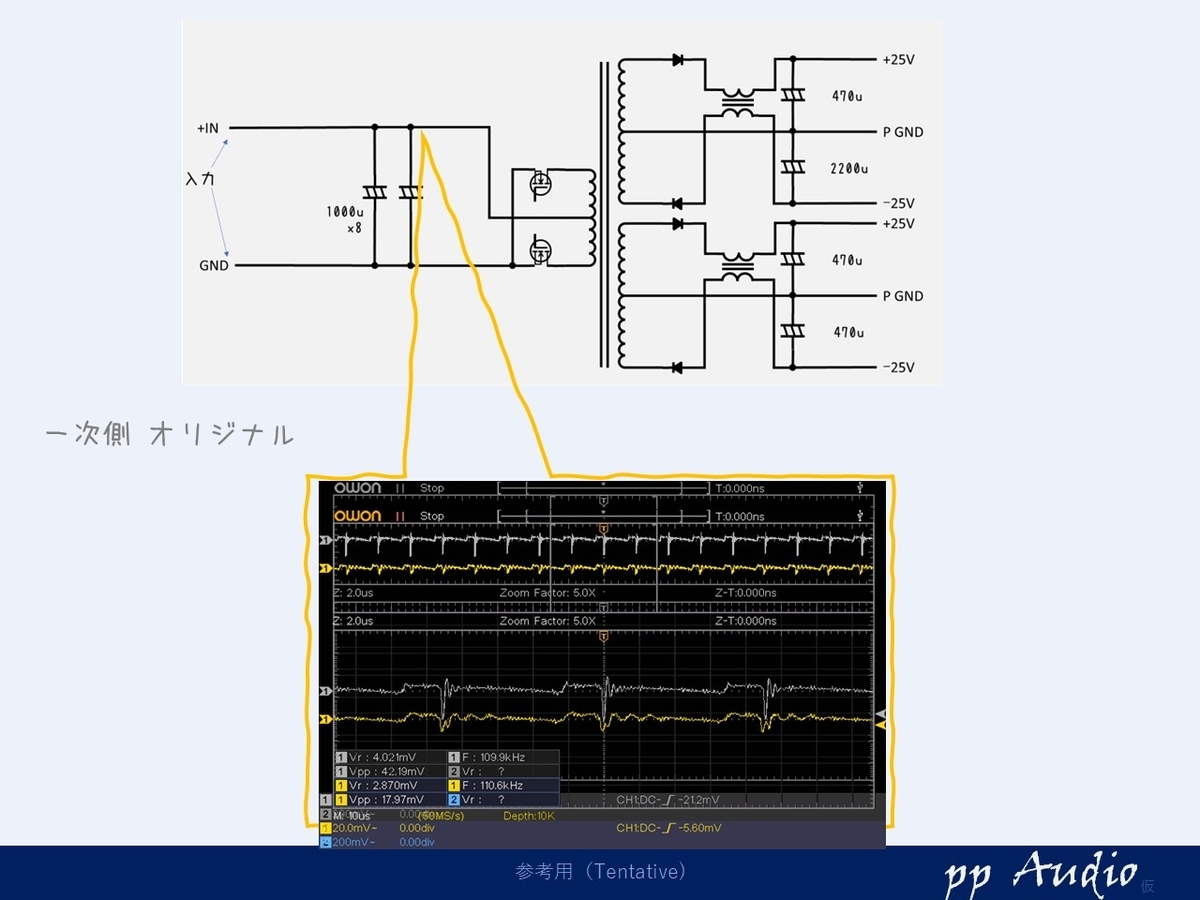

電源状態（一次側）
一次側には、高分子コンデンサとチップセラコンを追加
スパイクを抑えています。

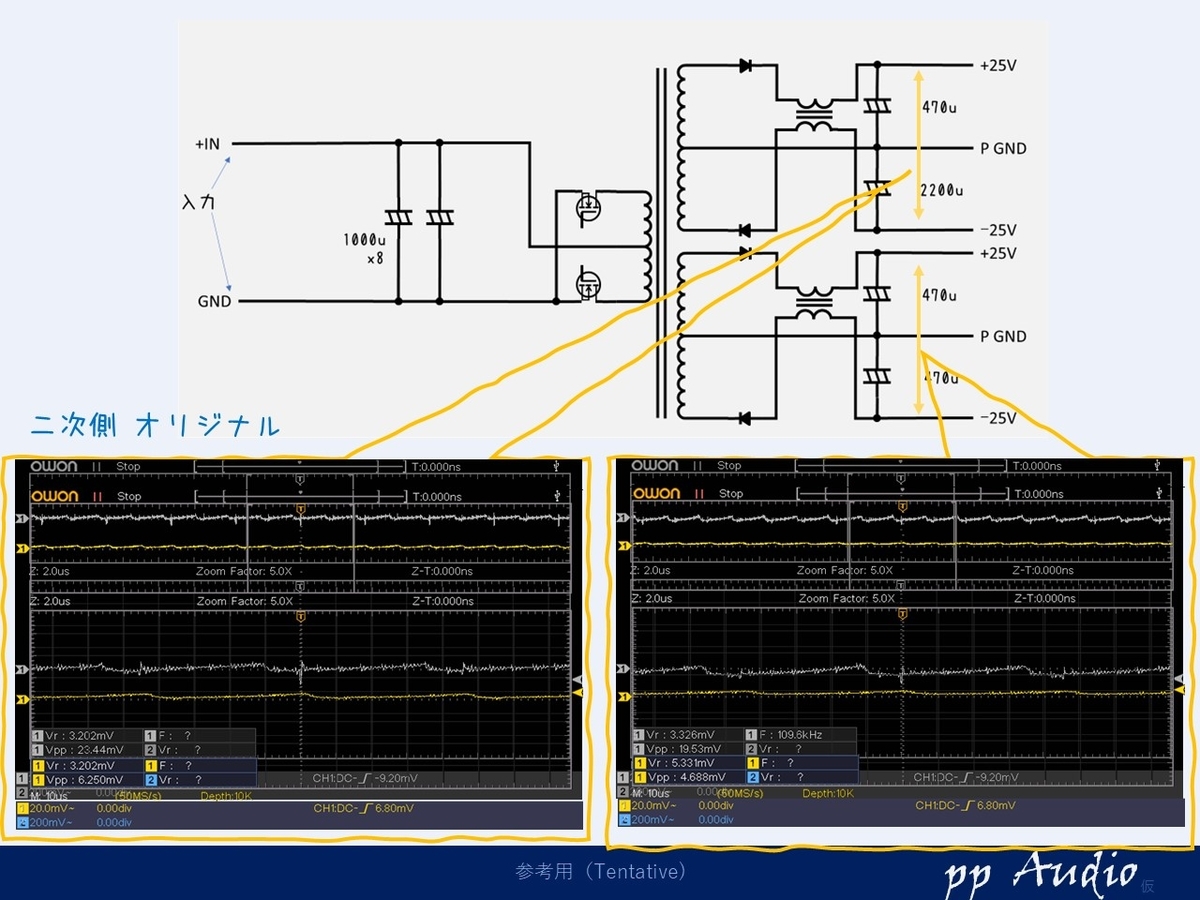

二次側
二次側には、チョークコイルが入っており、低ESRのコンデンサの効果で良好
チップコンデンサ追加と、アンプ回路の末端にターミネーションのコンデンサを追加し、さらに安定化ができました。
出力確認
最後にBIASを２００ｍAに調整して最終確認です。

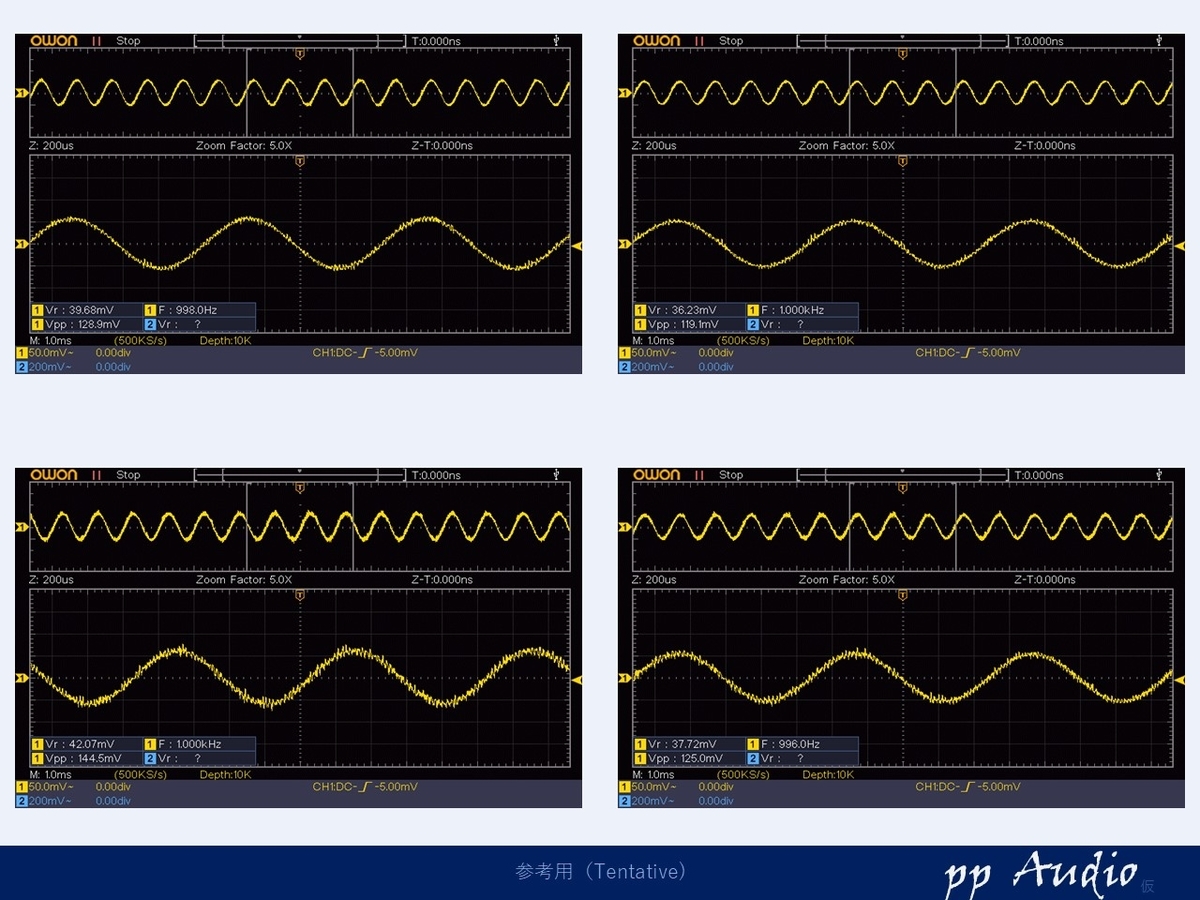

微小出力
スパイクが少しきになりましたが、
抑え込むことができました。

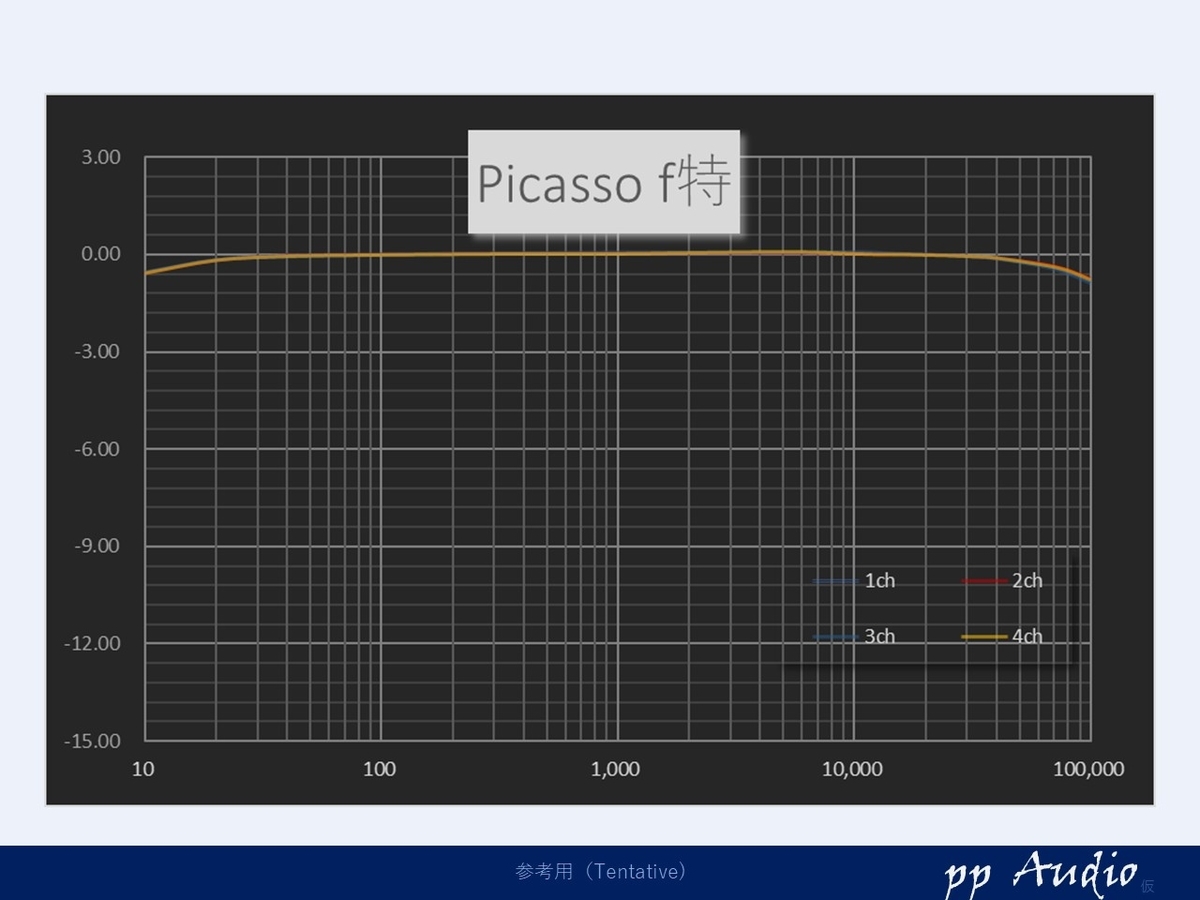

周波数特性
周波数特性を測定してみて
線が一本になってしまいました。素晴らしいですね。
まとめ
今回は、いくつか改造されており、オリジナルに戻す修繕をおこないました。

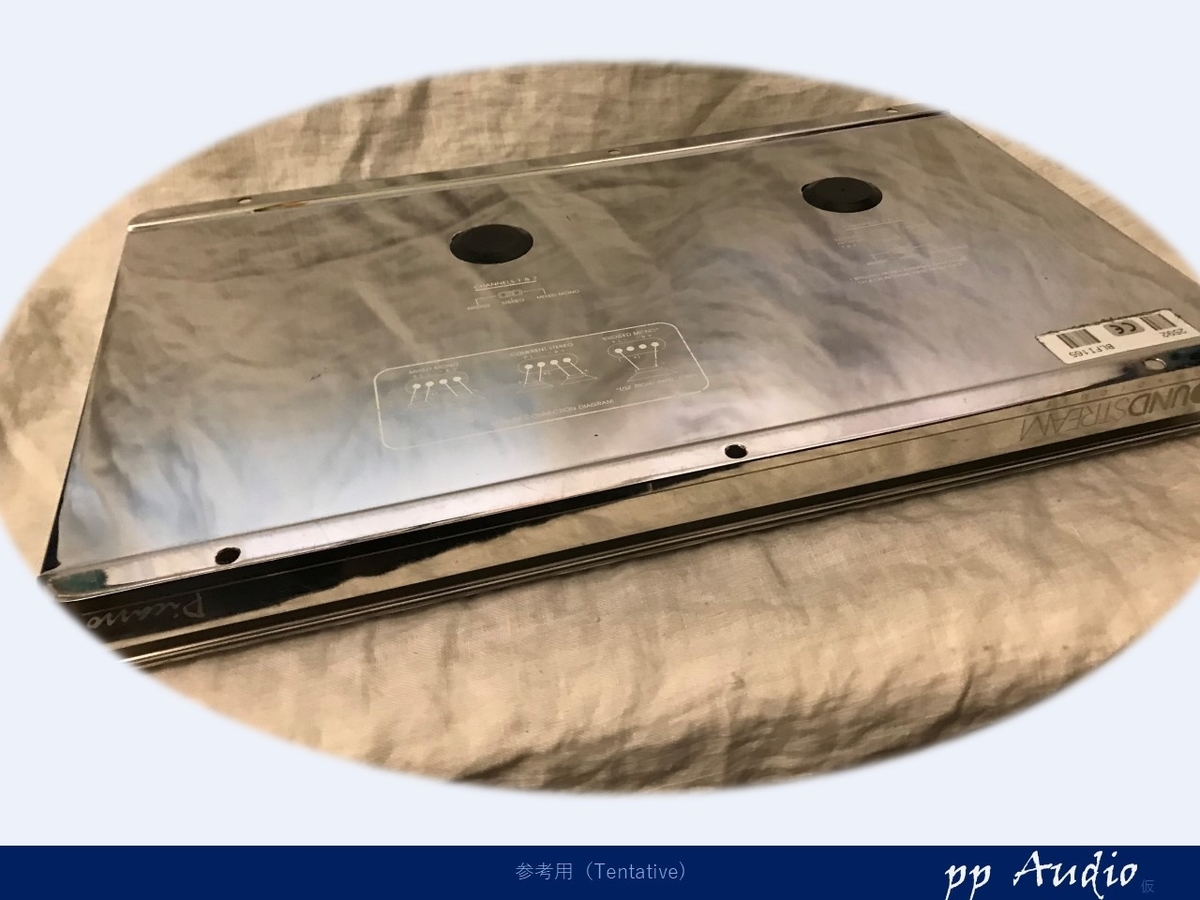

最後に、磨き上げ．．．
シルクが落ちてしまうので、マスキングを行い、コンパウンドで磨きました。
映り込みが無いように、写真を撮るのに苦労しました。
ベースは、クロームメッキですが
おなじ輝きになりました。
ヒヤリング
やはりClass Aは、出音から違います。その優しさについ聴き込んでしまいます。
なかなか貴重なPICASSOですが、もし、出物があればぜひ手に入れてみてください。
当方のカスタムでの、実力発揮の違いも経験していただければ幸いです。
