ナカミチ PA-304S カスタム・メンテナンス ('22 4) 整備録

再びPA-304Sのメンテナンスに恵まれました。
ピアニシモ仕様でしっかり仕上げたいと思います。

はじめに

このPA-304Sの電源にはFETを用いていますので、電源の効率がよく、従来機種よりパワーが引き出すことが期待できます。

f:id:MatsubaraHarry:20220304084200j:plain

その他、この304のSバージョンは、いくつかセラミックを、メタライズドフィルムにアップグレードされています。

基本メンテナンス

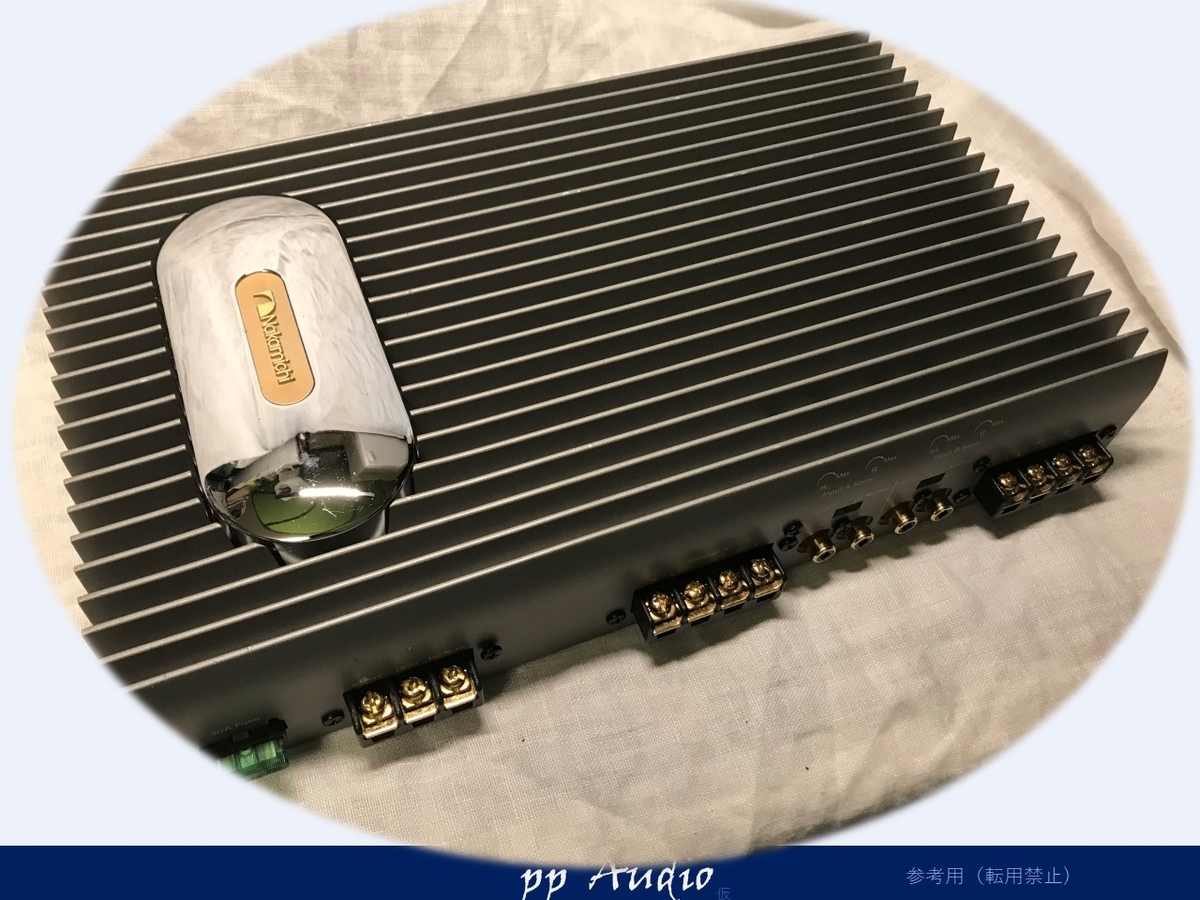

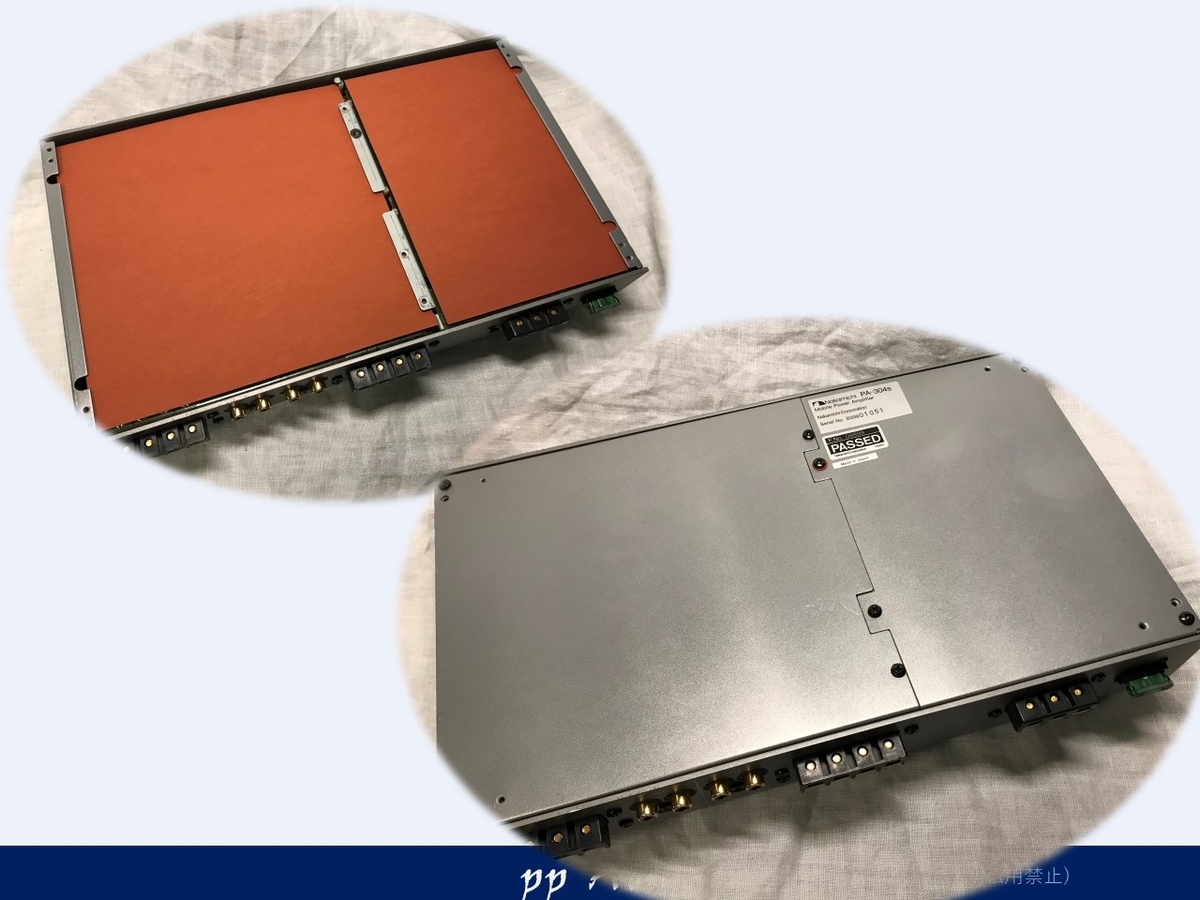

外観

歴史のあるアンプですが、清掃や、僅かなタッチアップで清潔感のある状態に仕上がりました。

内部の絶縁シートも新品に交換します。

底板も、防錆処理を施し、近似色で仕上げています。

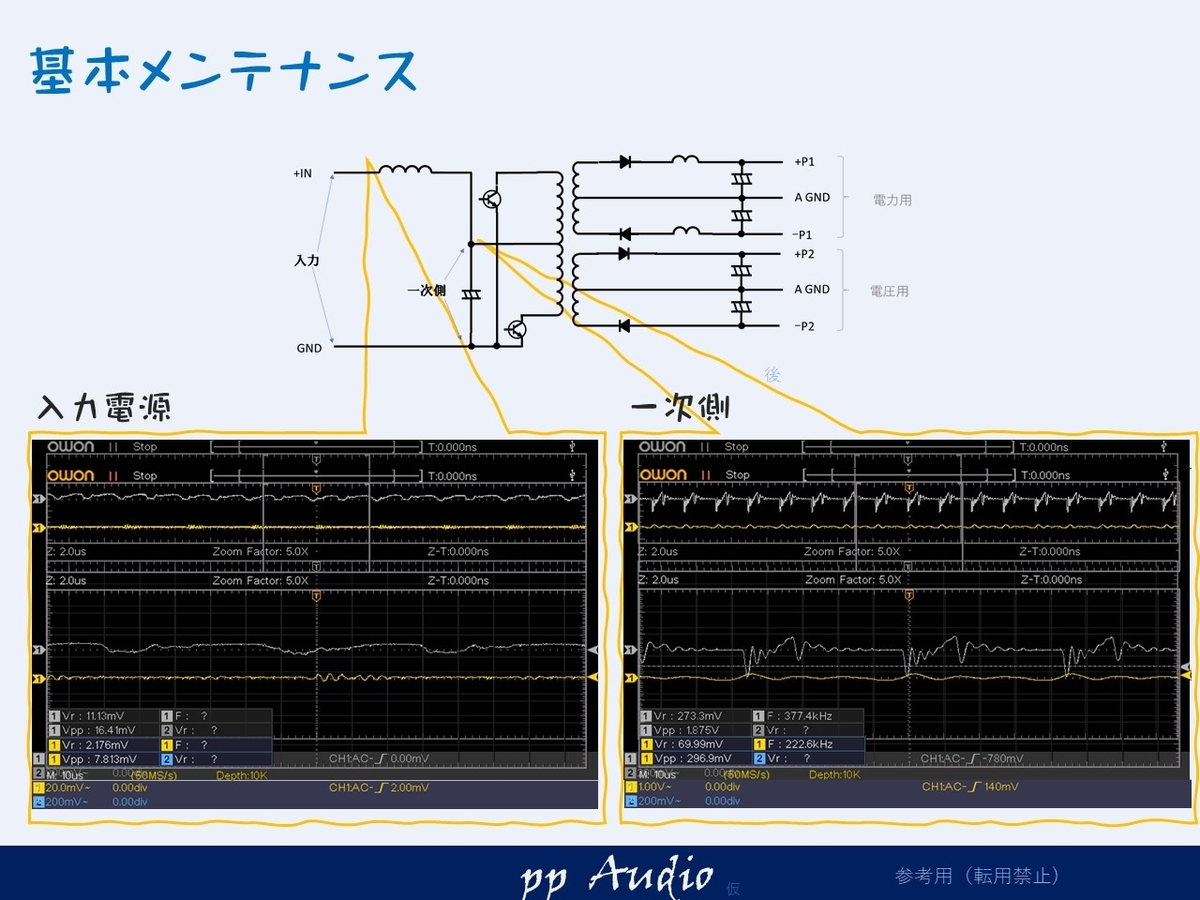

電源状態

基本メンテナンス後、オリジナルと同じ状態であるか、電源の波形を確認します。

一次側

PA-304のSバージョンは、ノーマルに比べ入力側の変動が小さめです。

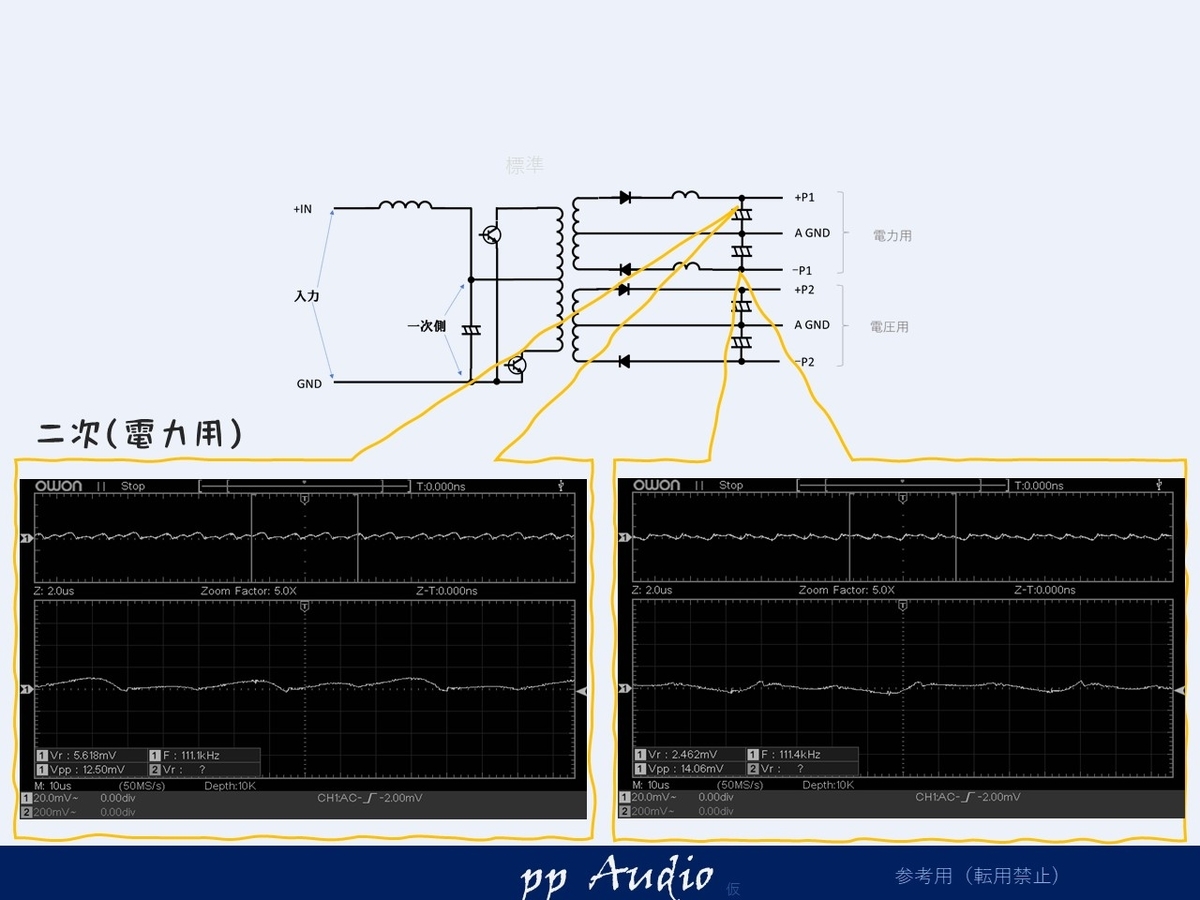

二次側(電力用)

二次側のチョークコイルが、密閉型のものが採用されいます。

この状態でも良好です。

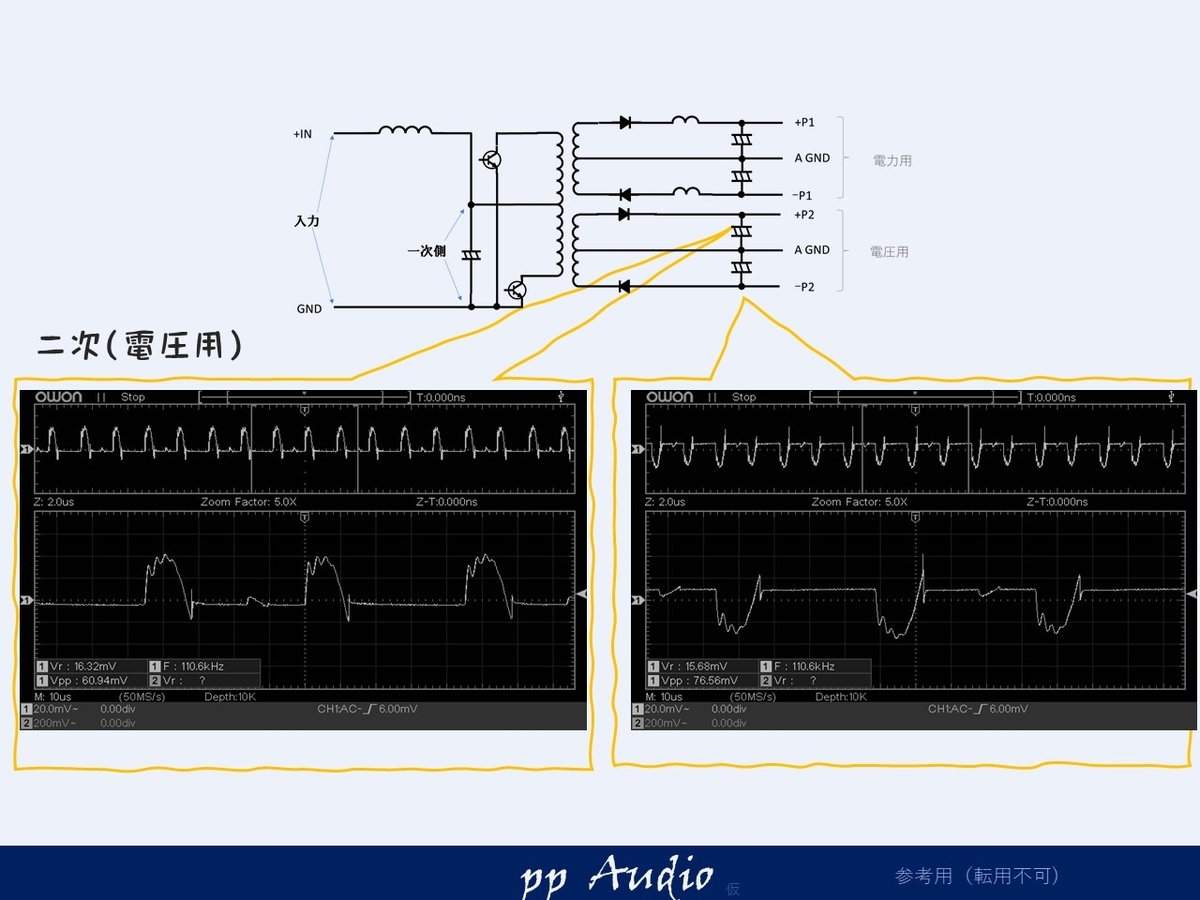

二次側(電圧用)

スパイクが少しきになる電圧用(40V)ですが

スパイクも小さめで良好です。

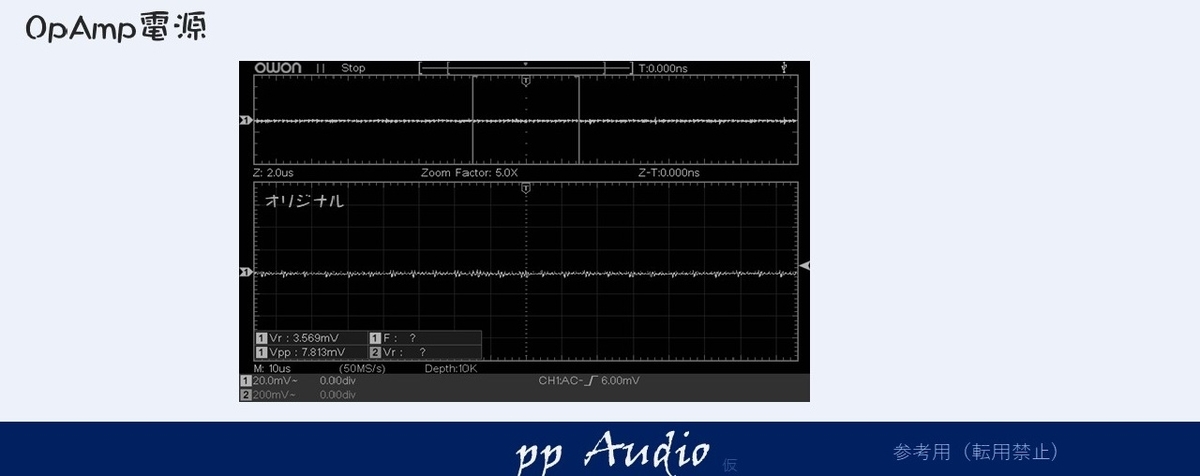

OpAmp電源

高周波数のノイズがきになるOpAmpの電源ですが

わずかに確認できる程度。とても良好です。

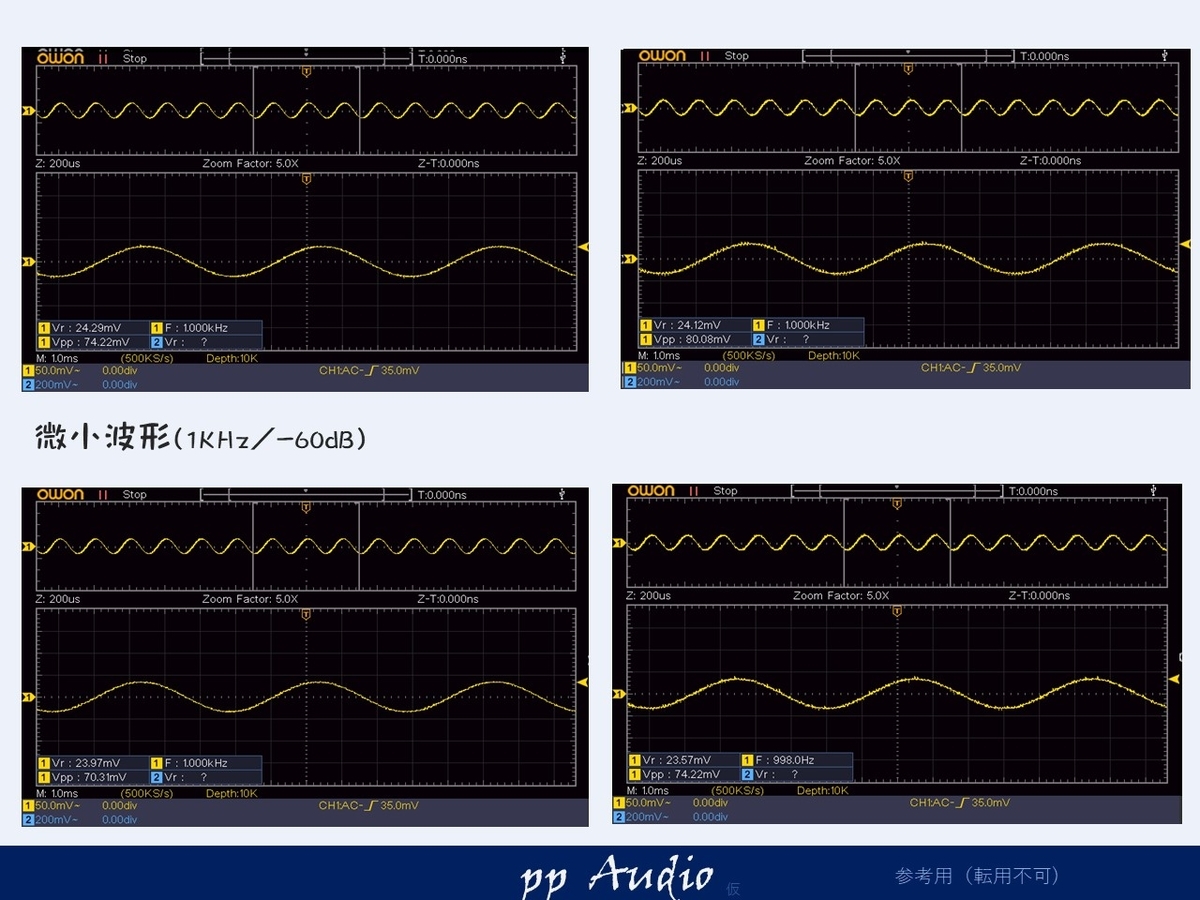

出力波形

微小信号の状態をみてみました。

標準的なPA-304よりは良好ですが、少し高調波が目立ちます。

Bchの方が、大きめなのもPA-304の傾向です。

ピアニシモカスタム

ピアニシモ仕様にするためのアイティムです。

基本的な施工ですが、合理的にノイズを抑制する効果があります。

高分子フィルムカップリングは、とても小型で、標準の電解コンデンサからの置き換えが容易、かつ、圧電ノイズや歪が小さいのが特徴な、おすすめのアイティムです。



  • RCA GND接続係数

何度か、当方のブログで取り上げていますが、ナカミチ パワーアンプRCA GNDは、差動入力として使われています。
そのため可聴範囲、OpAmpの応答範囲で、コモンモードノイズを相殺する機能があります。

しかしながら、高い周波数になると、伝送経路やOpAmpの応答でうまく動作しきれません。内部GNDとの接続方法を少し修正してあげるととても良好のなることが、これまでの経験で分かってきました。

一次側

効果がとても良くわかると思います。

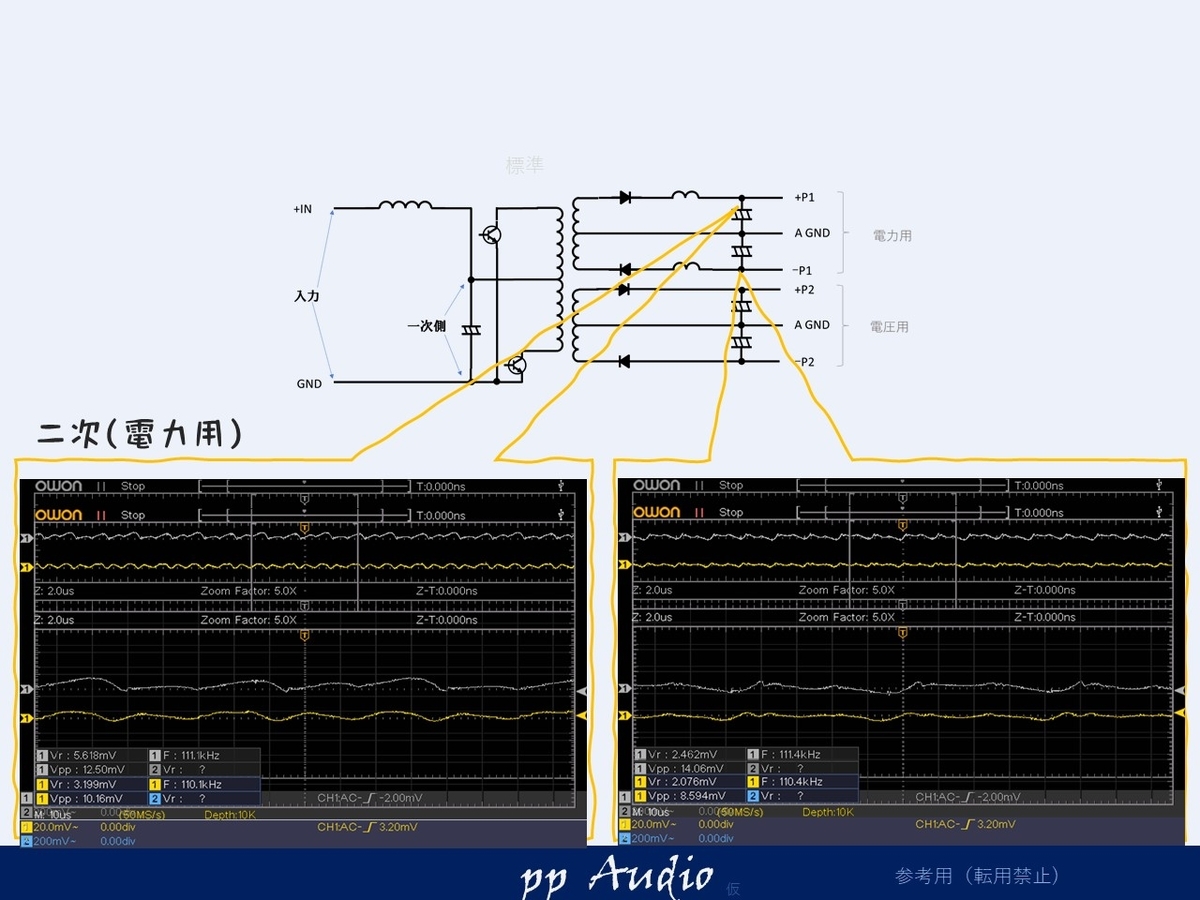

二次側(電力用)

とても良好な電力用電源ですが

さらに良くなりました。

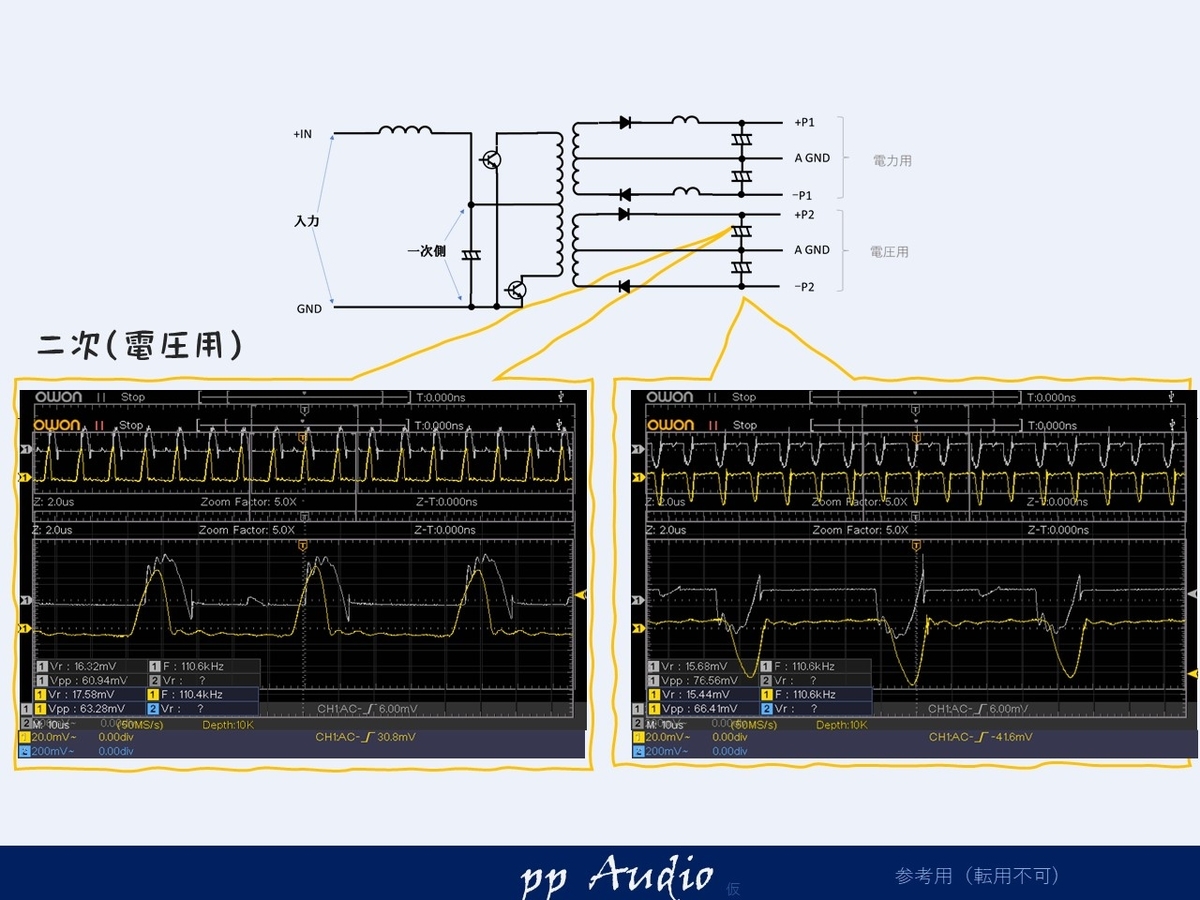

二次側(電圧用)

Sバージョンはスパイクが小さめですが

スパイクのみを抑制することができています。

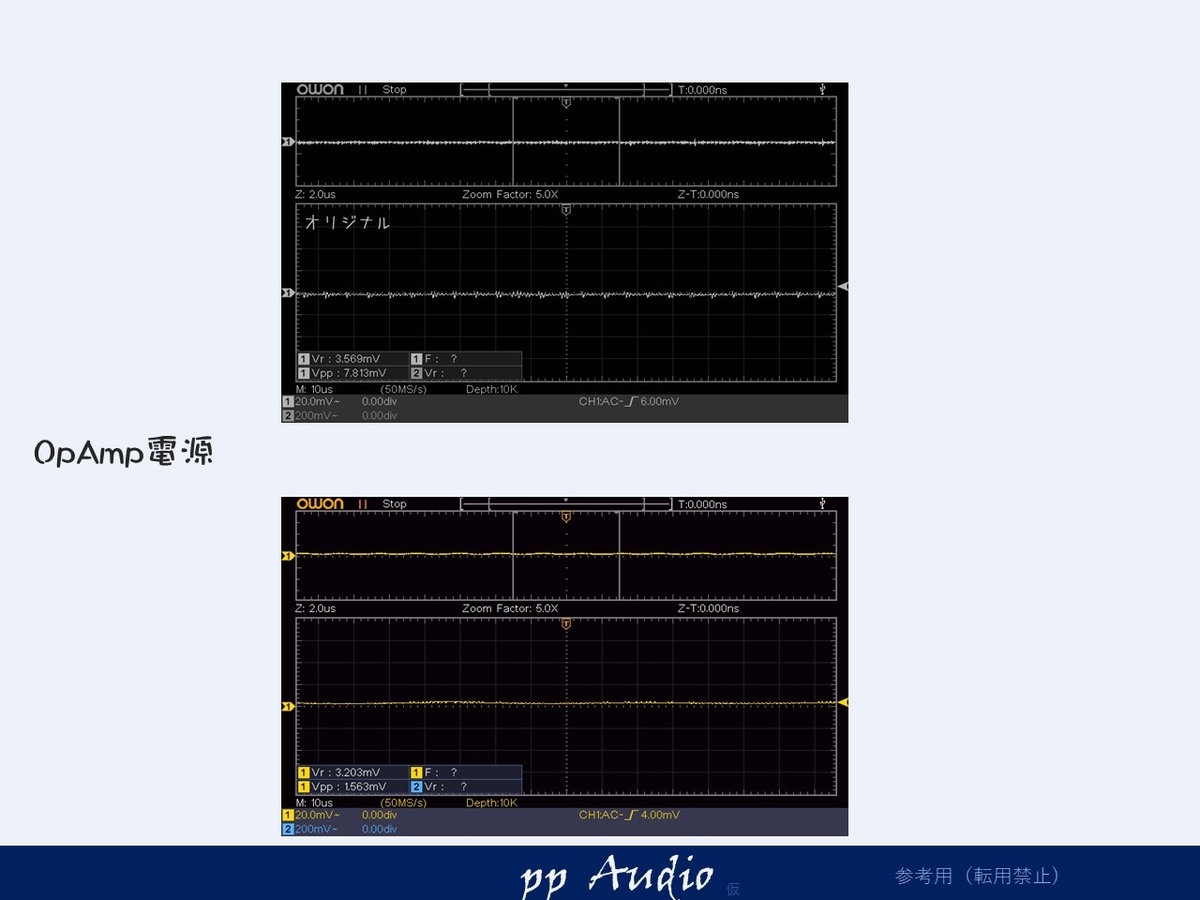

OpAmp電源

OpAmpの電源は、電源ラインの反射の影響で高周波数が確認できます。

パスコンで簡単に抑制できます。

もちろん、OpAmp用電源に基本的な電力マージンを設けて始めて、ここまで落ち着かせることができます。

まとめ

PA-304やPA-304Sは、これまでの経験でいくつか、改善点が分かってきました。
それらを余すことなく、施すことで、ピアニシモ仕様に仕上げることができます。

単純に部品交換だけでは、到達できない状態です。

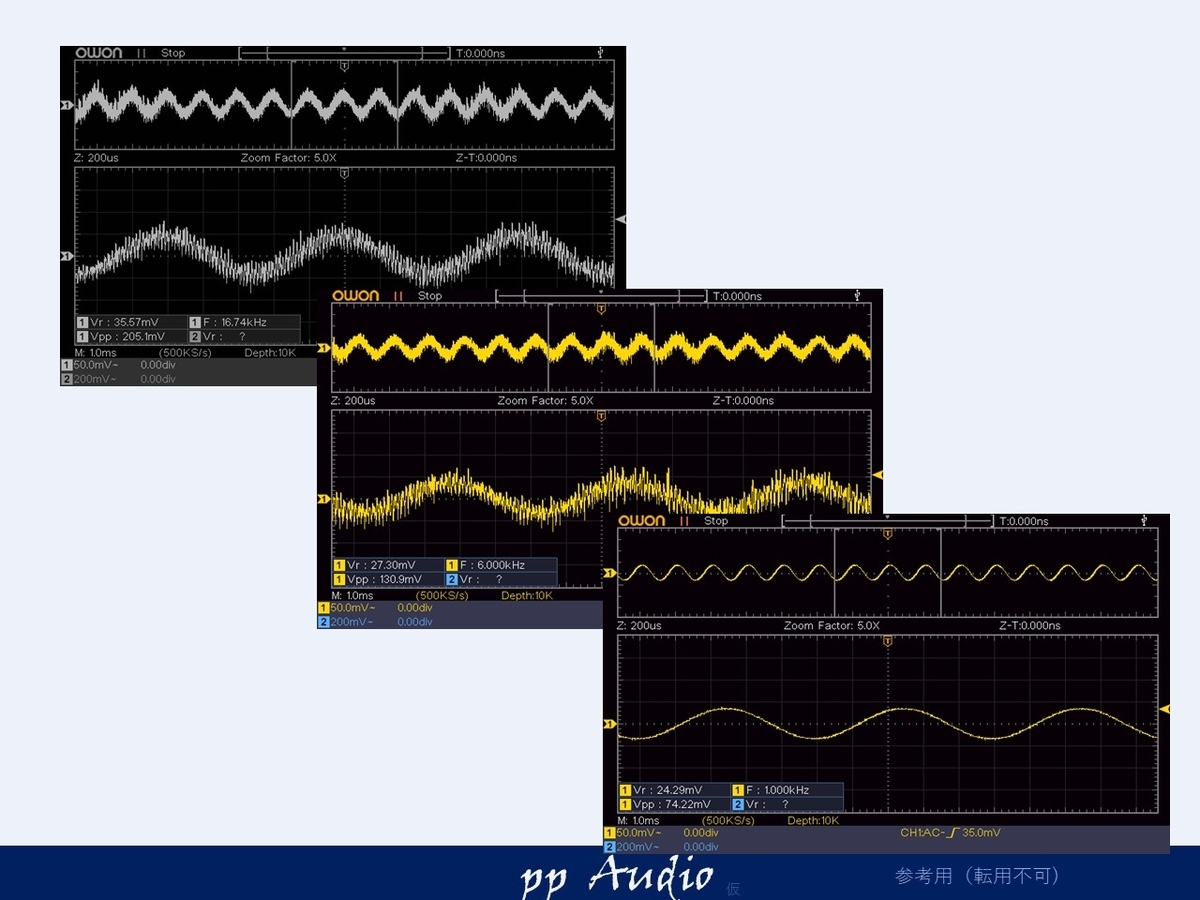

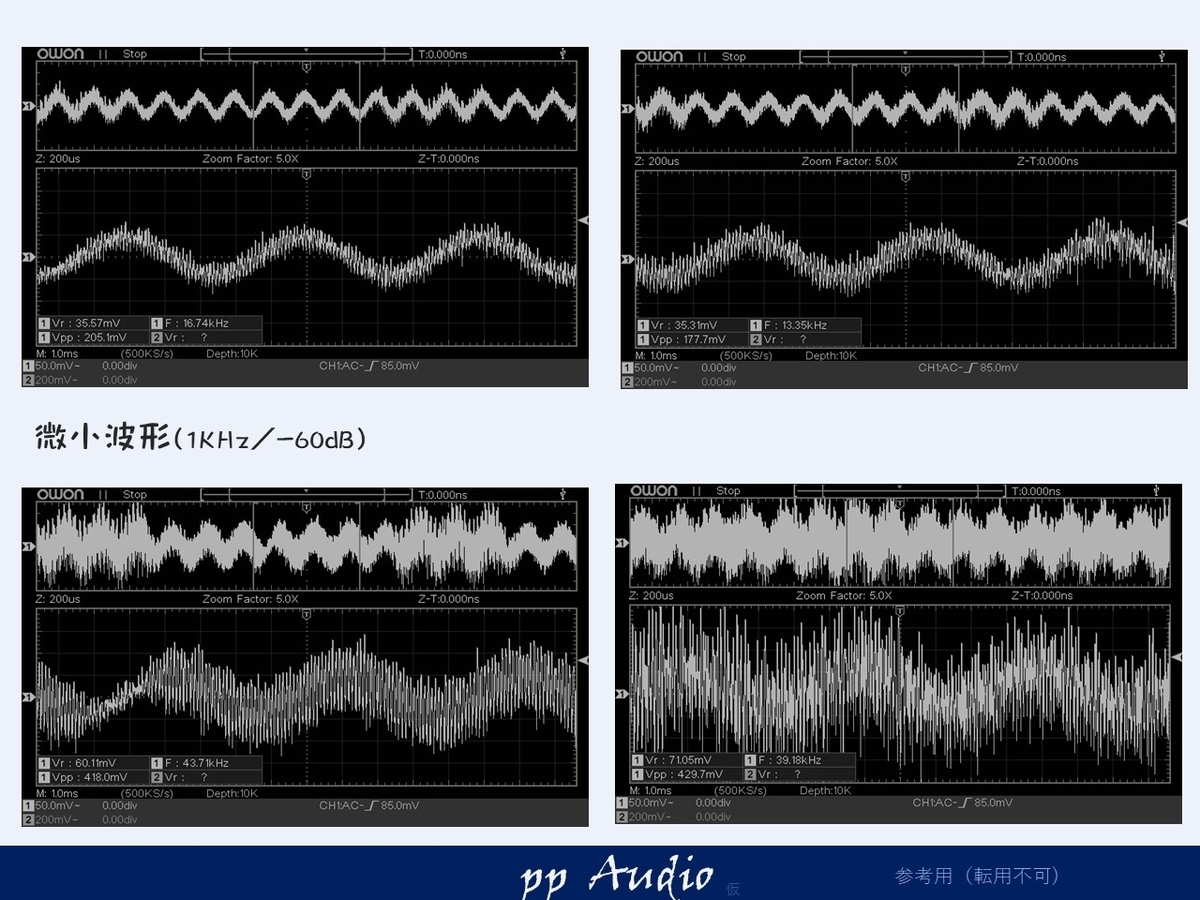

微小出力

電源や、GNDの接続係数の関係で大きめの高調波でしたが

いくつかのプロセスできれいに仕上がります。

各チャネルごとにノイズに違いがみられましたが、

きれいに同じ様になりました。

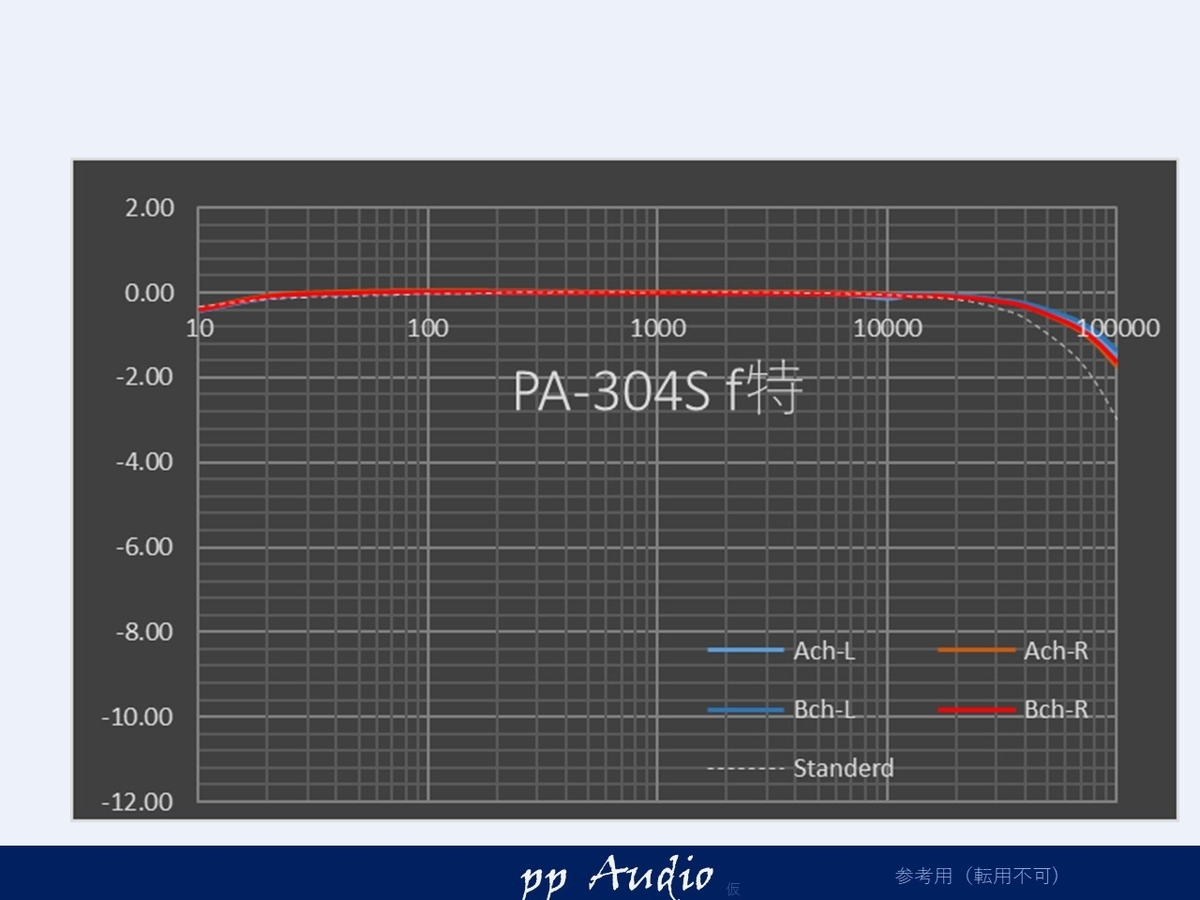

周波数特性

最後に周波数特性を確認します。

高域も高分子フィルムの効果で程よく改善が確認できます。

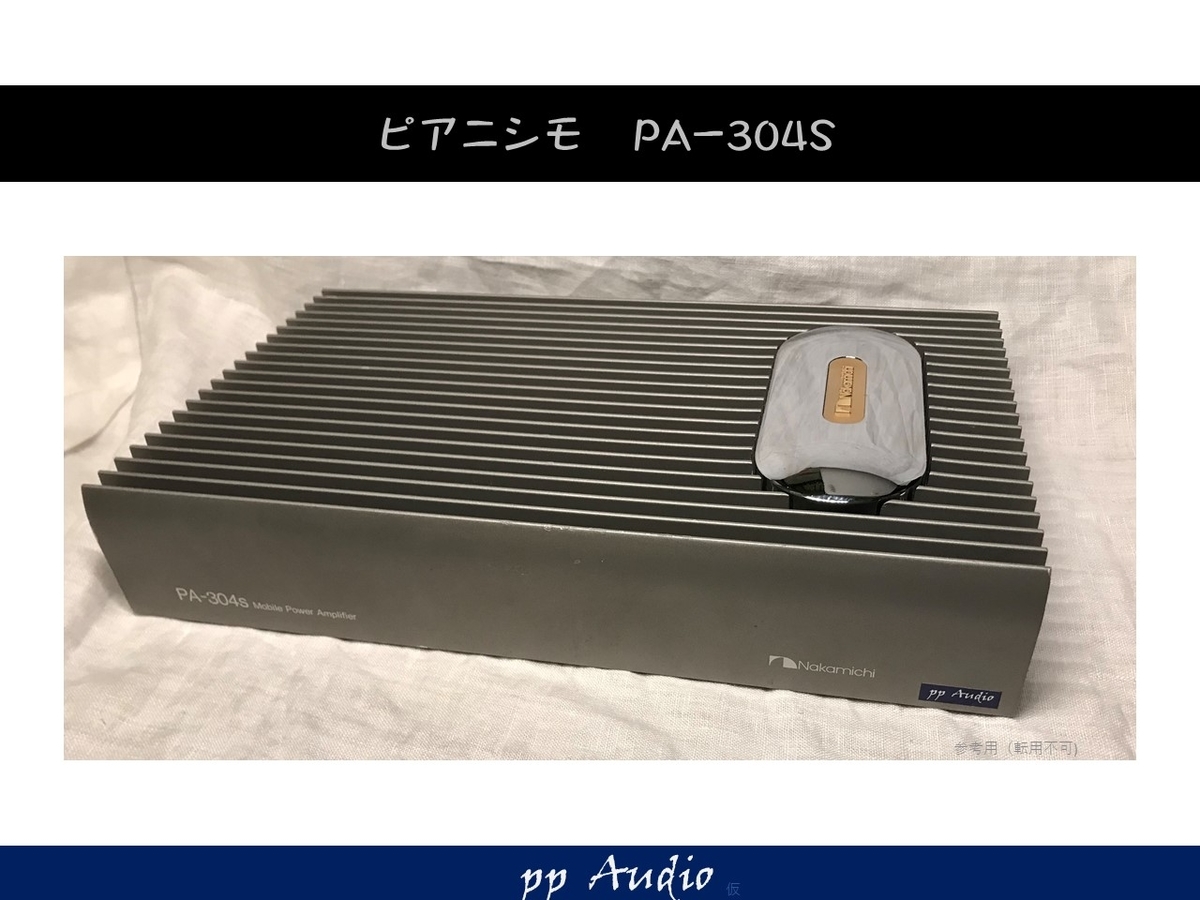

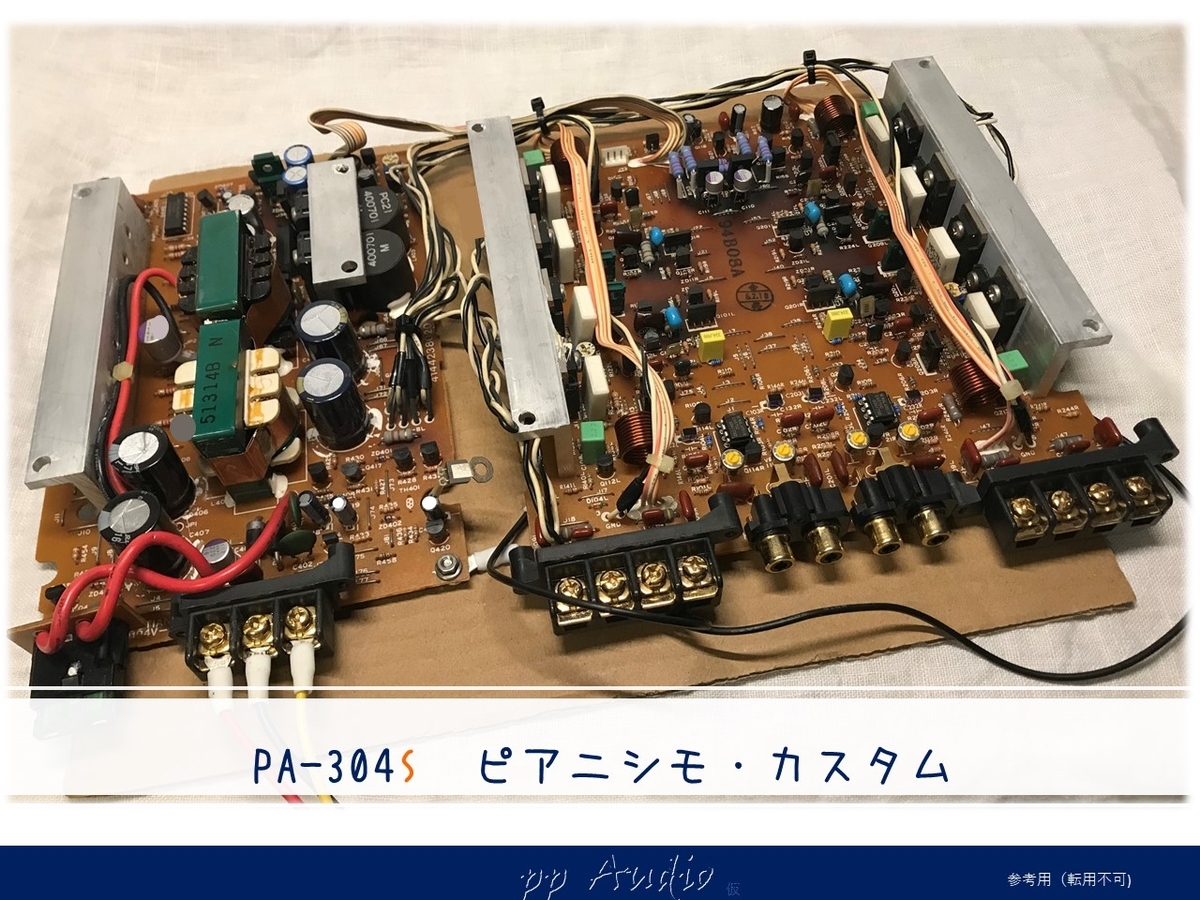

どこにでもある、変哲もない、基板の実装状態ですが

しっかり、理にかなった実装で末永く使っていただくための現れです。

いつまでも、ナカミチが大好きな方の片隅で、音楽を奏でますように。
