オーディオと電源回路 ピアニシモを聞くために

ナカミチ PA-302S カスタマイズ ② カスタム確認

前回で状態の良いPA-302Sの基本メンテナンス、及びピアニシモ仕様(高調波対策)の確認がとれました。
最後に、カップリングの交換と、OpAmpの交換を行い、最終カスタム確認を行いたいと思います。

f:id:MatsubaraHarry:20210604113519j:plain

 おさらい

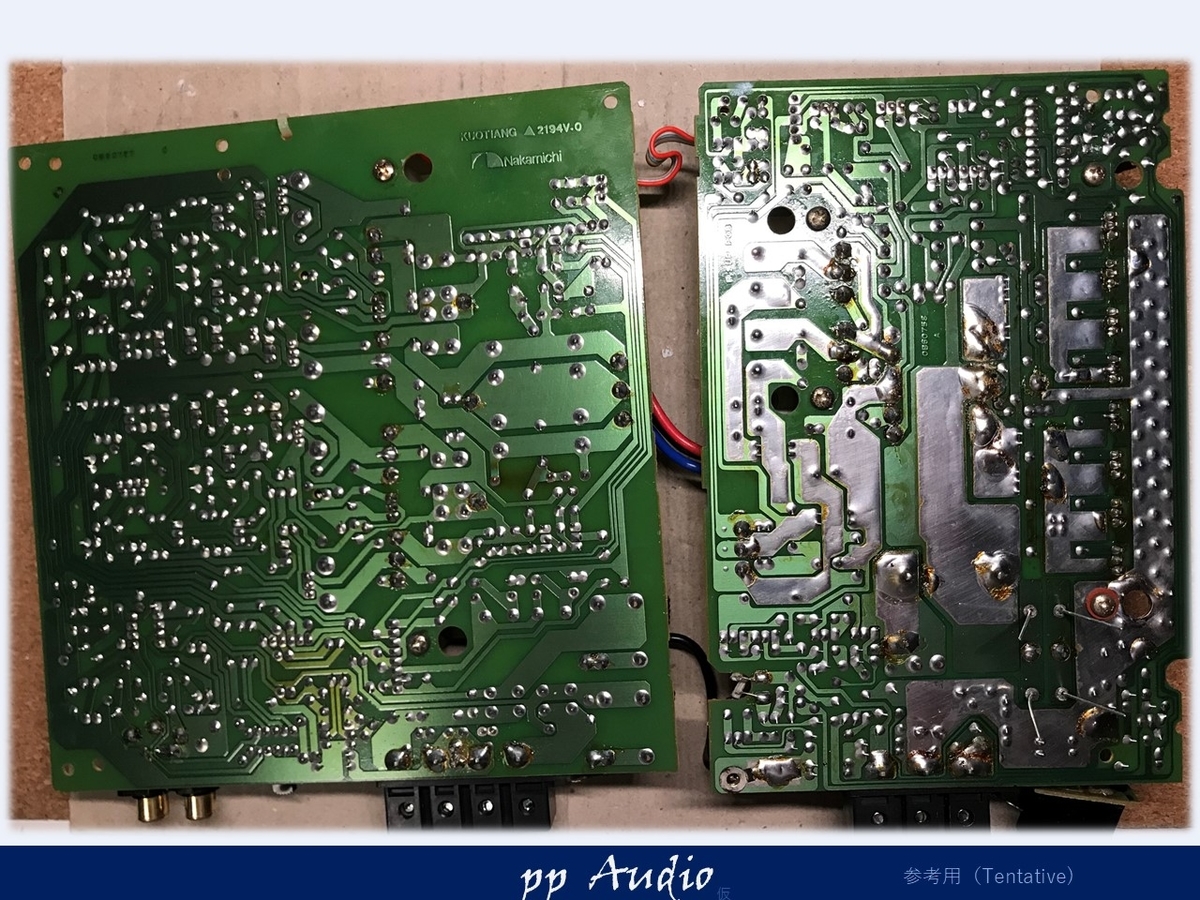

今回のPA-302Sは、製造初期の機体と思われますが、保存状態がよかったでしょうか、内部状態がよく、基板の補修は不要でした。

f:id:MatsubaraHarry:20210604113510j:plain

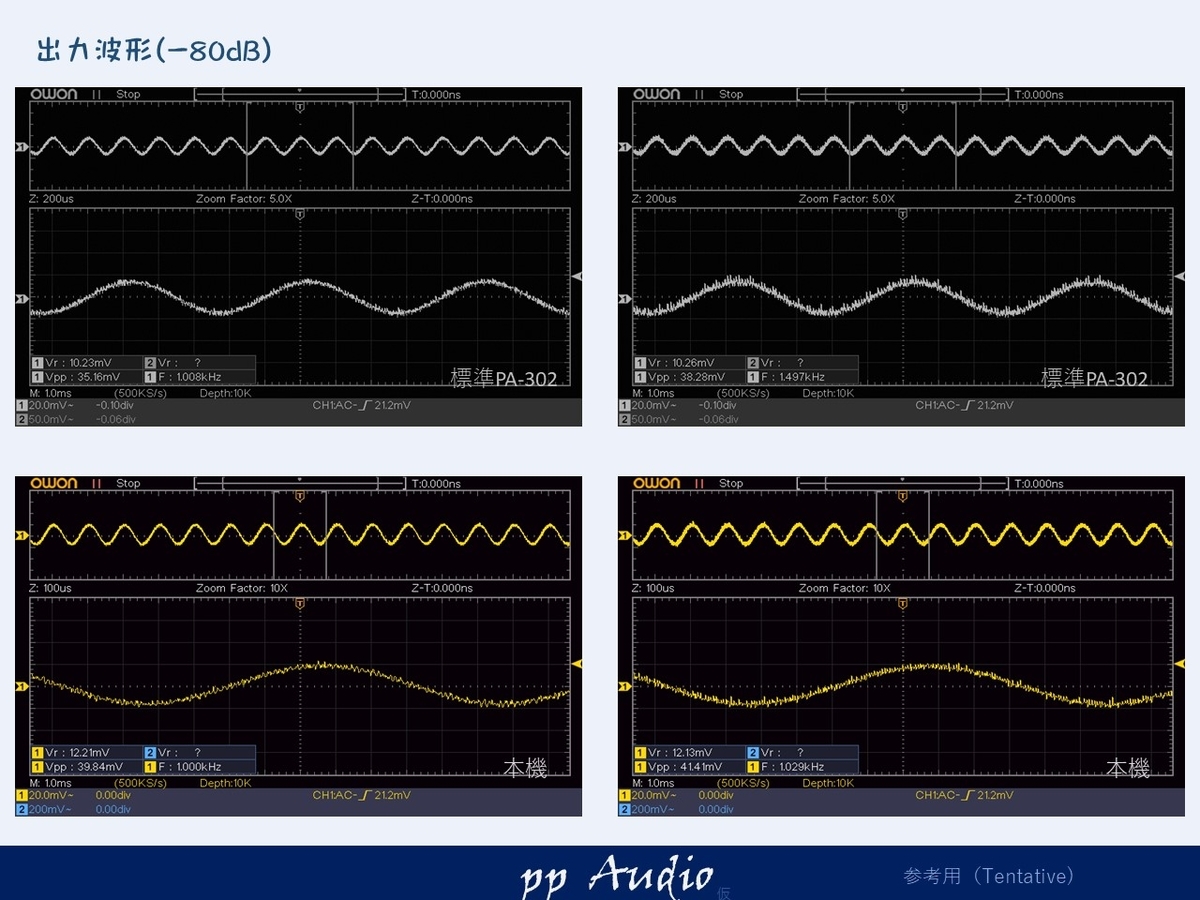

いつものように、末永く音楽が歌えるように電源のメンテナンスとピアニシモ仕様(高調波対策)を施し、とても良い状態に仕上がりました。

f:id:MatsubaraHarry:20210530192328j:plain

カスタマイズ

高調波対策がすでに終わっていますので、残る今回カスタマイズは、

になります。



OpAmpについて

OpAmpは、その音の違いを楽しめる、簡単なカスタムアイティムです。

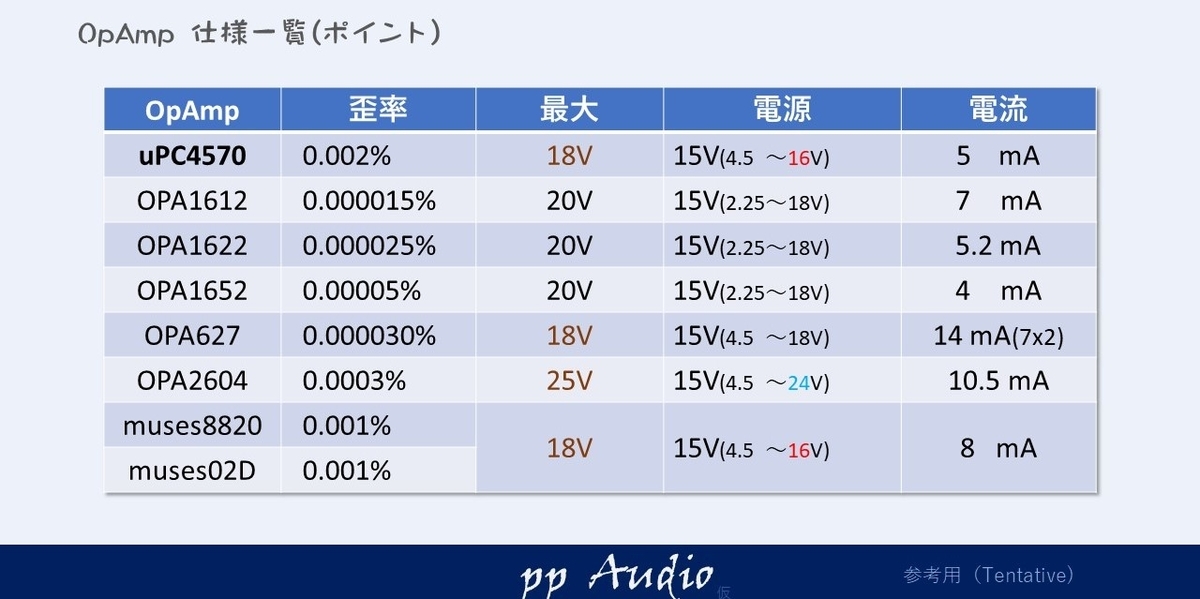

当方で手頃に入手しやすいOpAmpを中心に一覧をつくってみました。

f:id:MatsubaraHarry:20210604114056j:plain

この表で、OpAmpにより最大電圧や、電流がまちまちであることに気づかれたのではないでしょうか。

歪み率等のスペックが気になり、最大電圧や電流を考慮を忘れてしまいがちです。
絶対定格(その電圧を超えると壊れてしまってもおかしくない電圧)が意外と低いOpAmpがあるので注意が必要です。

電源電圧の標準は、ほぼ15Vで設計、検証されているのが、この表でも示しています。

なるべくその電圧に近い値で使いたいところですね。

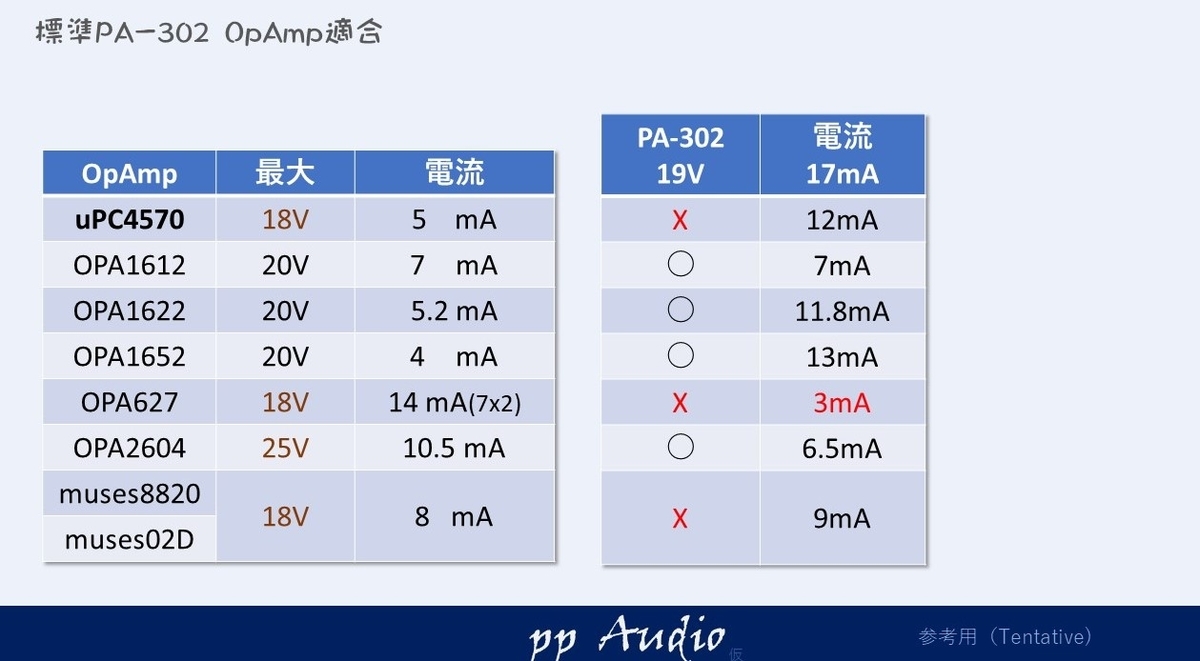

PA-302標準搭載可能OpAmp

このPA-302で仕様できるOpAmpは、

f:id:MatsubaraHarry:20210604114236j:plain

実は、標準のuPC4570cの電源電圧を少し超えています。


孤高のOPA627を二個使った場合は、電圧が超えていますので、壊れてしまったり、電流の余裕がなくなり、満足な動作ができなくなることが予想できます。
(OpAmp消費電流は、上記に出力ドライブ電流が数mA x2が加算されます)

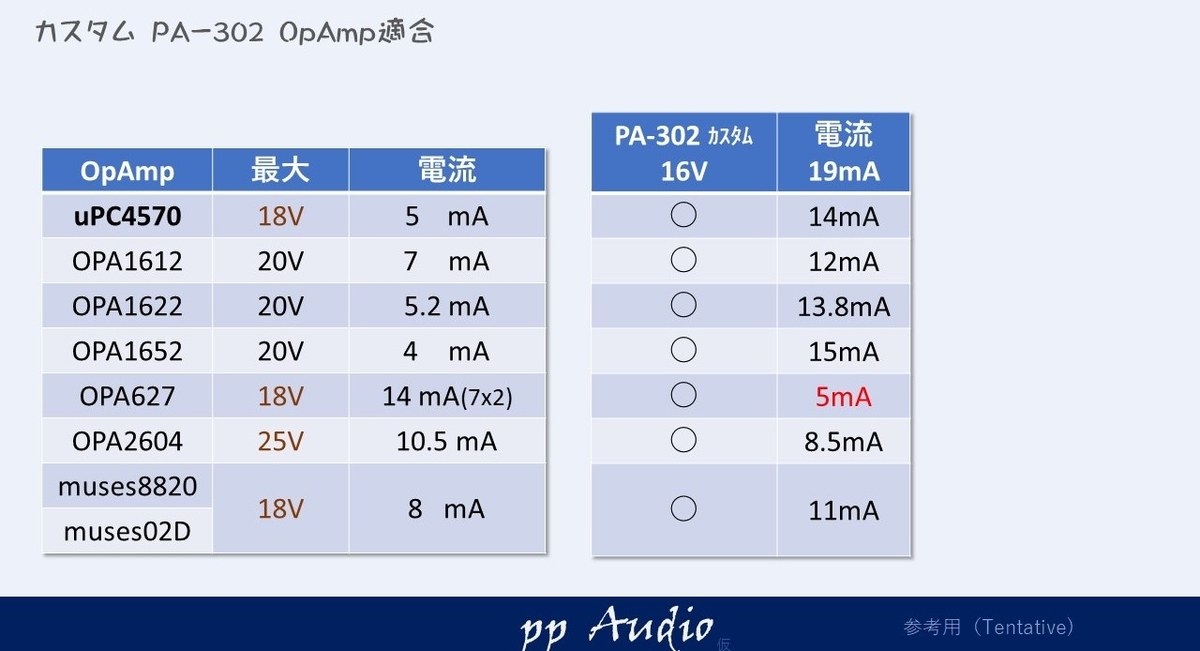

カスタム後のOpAmp適合

当方のカスタマイズは、OpAmpの電源電圧を調整し、搭載するOpAmpが、きちんと動作するようにしています。

f:id:MatsubaraHarry:20210604114820j:plain

これならば安心して使うことができます。

今回は、バイポーラ入力のmuses8820を選定しています。PA-302のナチュラルな音楽を奏でる特性に向いていると、ヒヤリングを通じて感じました。

出力最終確認

OpAmpの電源電圧の変更と安定化をおこなったので、微小信号を確認してみます。

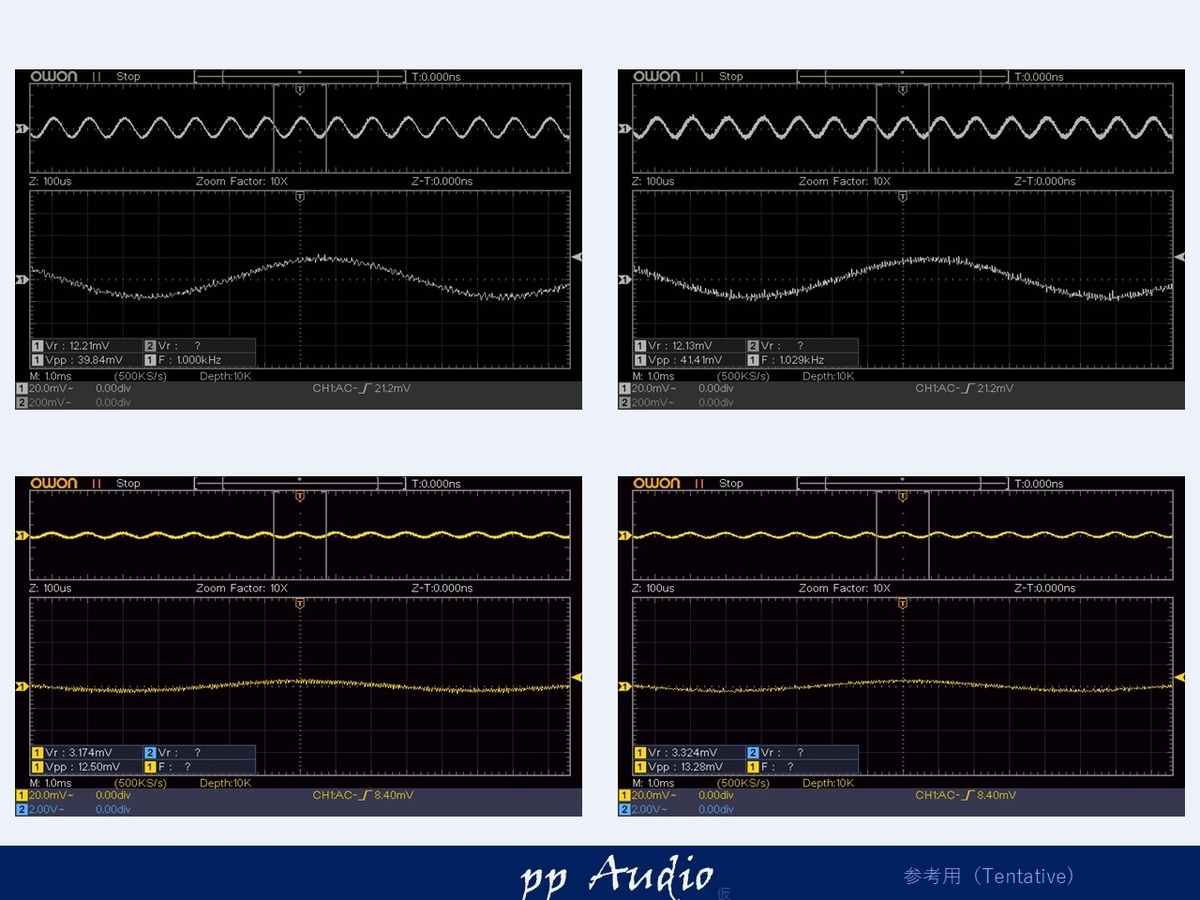

微小出力(-80dB 1kHz)

f:id:MatsubaraHarry:20210604115204j:plain

少しゲインを下げて測定していますが、暗ノイズがさらに小さくなっています。

ナカミチの数あるアンプでもっとも小さいのではないでしょうか。

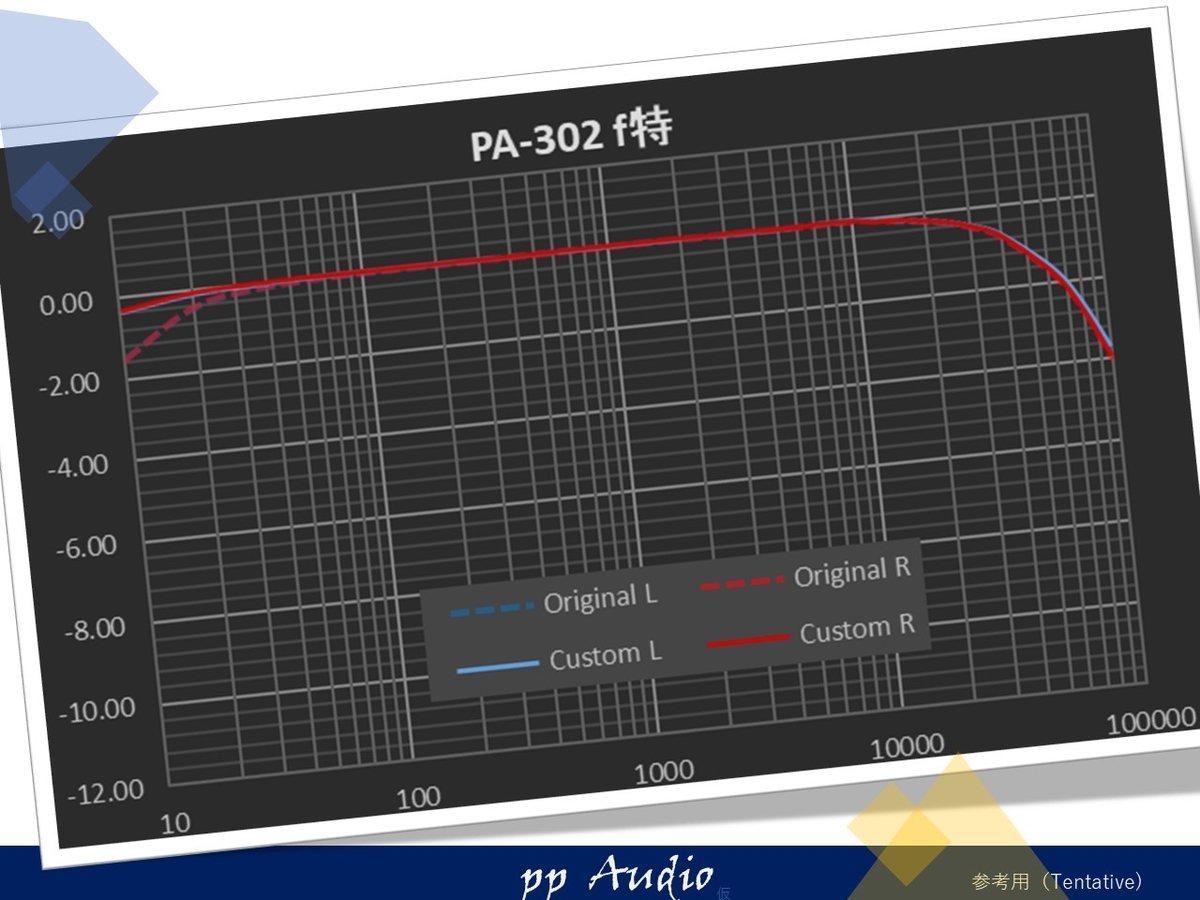

周波数特性

カップリングコンデンサを倍の容量の高分子フィルムに交換しました。

これにより、低域の改善と、低域から高域まで単一のコンデンサで伝送でき、よりストレートな音になります。

f:id:MatsubaraHarry:20210604115514j:plain

低域は、ほぼフラットと読んで良いレベルに、

高域も補正メタライズドフィルムも削除しているのですが、わずかながら向上しています。

外観まとめ

外観は、清掃とタッチアップを行い整えました。

f:id:MatsubaraHarry:20210604115733j:plain


f:id:MatsubaraHarry:20210604115719j:plain

端子台も状態の良いものに交換して、完成です。

まとめ

いかがでしたでしょうか。もし状態のよいPA-302と出会うことができたなら、ぜひ、メンテナンスに挑戦してみてはいかがでしょうか。

はじめは大きな電解コンデンサの交換だけでPA-302の良さが楽しめます。

その後、ピアニシモ仕様に挑戦してみてはいかがでしょうか。
